Прокарване на електропроводката в апартамент: преглед на основните схеми и ред за изпълнение на работите

Почти цялата техника в съвременния апартамент работи на електричество. Разположението на ключовете за осветление и контактите за електроуреди, правилното прокарване на електропроводката в апартамента – залог не само за комфорт в ежедневието, но и гаранция за безопасност срещу възникване на къси съединения и пожари.

Всякакъв ремонт в апартамента трябва да започва с планиране на разположението на основните електроуреди, създаване на схеми и последващо прокарване на кабели. В тази статия ще бъдат разгледани различни варианти на схеми за електропроводка, плюсовете и минусите на всяко решение, както и поетапна инструкция за правилно прокарване на електропроводката.

Създаване на схема за електропроводка

В новите многоетажни сгради общодомовата електрическа мрежа се провежда само до апартамента. Цялото планиране на електромрежата вътре в апартамента се извършва от собственика, в зависимост от разработения план за разположение на мебели и електроуреди. Това е удобно, тъй като собствениците на апартаменти с готова мрежа, за да я променят, ще трябва частично или напълно да демонтират старата.

Съставянето на схема за електропроводка в апартамента и извършването на монтажа ѝ е възможно самостоятелно, или пък като се доверите на специалисти. Вторият вариант изисква доста скъпоструващо влагане на средства, но трябва да се помни, че работата с електричество е опасна за живота.

Ако нямате определени умения, по-добре е да доверите монтажа на специалисти-електрици, като същевременно схемата за електропроводка можете да съставите самостоятелно.

Схемата може да се изпълни на малко листче хартия, но при това задължително трябва да се нанесат всички елементи в съответствие с общоприетите обозначения.

Всеки монтаж започва с разработване на схема за бъдещата електропроводка.

Но преди това е необходимо:

• детайлно да се обмисли разположението на цялата електротехника и електроуреди в апартамента;
• да се изберат оптимални места за разположение на ключове и контакти;
• в зависимост от разположението на прозорците и естественото осветление да се изберат точки за разположение на полилеи и други осветителни тела;
• да се изчисли необходимият метраж на прокарваната електролиния и количеството на електрическите точки в мащаба на целия апартамент.

Процесът на планиране не трябва да протича бързо, това е много важен етап и към него трябва да се подходи с цялата сериозност. Защото в случай на грешки на този етап, по-нататък ще трябва да се поставят мебелите не както е удобно, а както ще съответства на разположението на контактите. Или пък да се използват удължители, които с проводниците си ще затрупват апартамента и ще пречат на свободното преминаване.

След решаването на въпроса с разположението на мебелите и електроуредите, може да се пристъпи към създаването на електросхемата. Чертежът трябва да бъде максимално детайлизиран и съставен при спазване на мащаба. За целта може да се вземе план-схема на апартамента, на която са означени всички основни параметри на стаите, или пък с помощта на линийка и молив самостоятелно да се пренесе върху лист хартия планът на апартамента. При това на схемата, освен предполагаемото разположение на предметите, трябва да се отбележат вратите и прозорците.

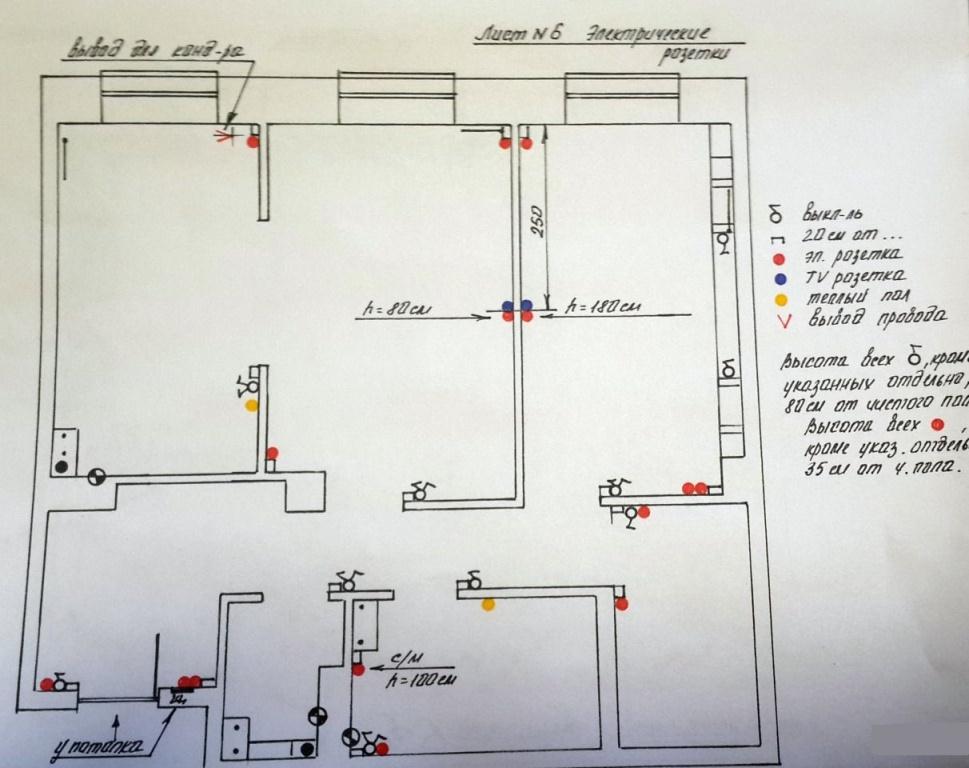

Когато планът на самия апартамент е съставен, пристъпваме към следващия етап – разположението на електроточките и линиите на окабеляването. Трябва да се отбележи, че за електроточки се смятат всички изходни елементи от общата мрежа, тоест контакти, ключове, източници на светлина, работещи директно от мрежата, разпределителни кутии.

Схема може да се създаде с помощта на специални програми, като ArchiCAD или Adobe Illustrator. Въпреки това, за използването на тези програми са необходими определени умения, които притежават специалистите. Но такива схеми ще помогнат да се оцени визуално бъдещото разположение на електроточките в апартамента.

От гледна точка на ежедневната експлоатация и удобството при възникване на неизправности, за оптимален вариант се счита разпределението на електроточките по отделни линии на електропроводката. Типът на такова разпределение се нарича „шлейф“, за него ще бъде разказано по-долу в статията.

На схемите с пределна точност трябва да бъдат нанесени:

1. Табло, от което в апартамента е проведена основната жила на линията на електропроводката.
2. Пътища на прокарваните кабели. Основното правило, с което трябва да се ръководи при прокарването на кабела – строго хоризонтално и вертикално разположение. Също така отдалечението от таваните и подовете и отворите трябва да бъде не по-малко от 20 см.
3. Разпределителни кутии – считат се за точка на основното свързване на кабелите вътре в апартамента. При грамотно разпределение на електромрежата вътре в апартамента те трябва да бъдат разположени на всяко отклонение на мрежовата линия. По този начин разпределителните кутии трябва да присъстват във всяка от жилищните стаи, коридора, кухнята.
4. Контакти – тях може да има произволен брой. Законодателството не ограничава броя на контактите, които могат да се намират в апартамента. Въпреки това, при изчисляване на разположението им трябва да се вземе предвид местоположението спрямо врати, прозорци, радиатори и тръби, газопроводи. Така, те могат да бъдат разположени на всяко удобно място, но не по-малко от 20 см от отворите на вратите и прозорците и 40 см от газопроводите, радиаторите и топлопроводите.
5. Ключовете. Тяхното разположение също не е регламентирано от законодателя и зависи изцяло от желанието на проектанта. Най-удобно е да се разполагат не по-високо от нивото на главата (средно 150-170 см от пода) или в областта на китката при спусната ръка (50-70 см от пода). Разположението спрямо вратата няма значение и може да бъде както отдясно, така и отляво, в зависимост от това дали собственикът е левичар или десничар и как му е по-удобно да включва и изключва светлината.
6. Източници на светлина, които могат да се разполагат на всяко удобно място, както на тавана, така и по стените. Техният брой също не е ограничен и зависи от осветеността на стаите и желанието на проектанта да освети в по-голяма степен един или друг ъгъл на апартамента.

Грамотно изпълнена схема на разположението на електроточките и линиите на окабеляването ще позволи в бъдеще свободно да се ориентирате при полагането на домашното електрическо окабеляване.

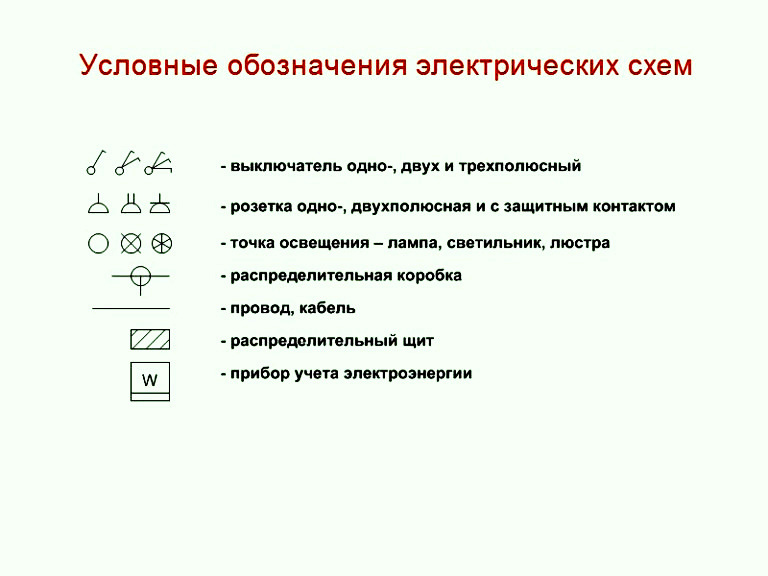

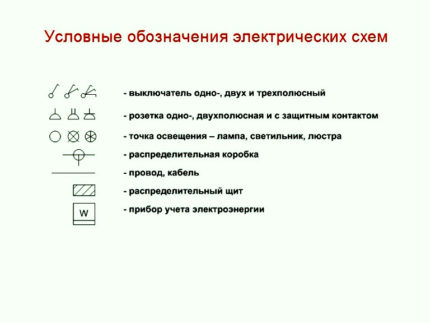

Използването на условни означения при създаването на схемата ще помогне в случай на последващо обръщение към специалисти. Така те ще могат да разберат какво е замислил авторът.

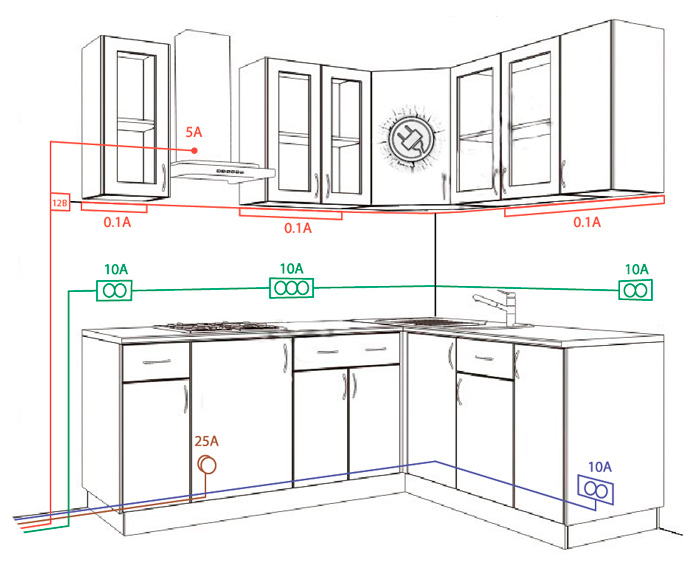

Съвети за правилно обединяване на електрически точки

За създаване на ефективна разводка в апартамента е необходимо да се разпределят различни направления и да се обединят групите от електроточки в тези направления.

Така, за полагане на електрическото окабеляване от електрическото табло трябва да се отделят следните линии:

• осветление на жилищни стаи, кухня и коридор;
• електроснабдяване на жилищни стаи;
• отделно електроснабдяване на кухня;
• осветление и електроснабдяване за баня и тоалетна;
• отделна силова линия за електрическа печка и уреди, които консумират голяма мощност.

За всяка група ще е необходимо да се инсталира специално устройство за защитно изключване, което своевременно ще изключи конкретната линия, като по този начин ще предпази окабеляването и захранваната от нея техника от повреда.

При обединяване на електроточките задължително трябва да се използват разпределителни кутии, тъй като те преди всичко са един от начините за изолация на съединенията.

Трябва да се отбележи, че свързването на електрическото табло към електропреносните линии в апартамента трябва задължително да се довери на електротехниците от управляващите компании, тъй като тези работи трябва да се изпълняват изключително от специалисти в съответствие с изискванията на законовите документи.

Инструкция за прокарване на електропроводници

Преди съставянето на схемата и началото на монтажните работи трябва да се запознаете с редица документи, регламентиращи разположението на електрическото окабеляване в апартамента от гледна точка на пожаробезопасността и безопасността за човешкия живот по време на експлоатацията.

Стъпка #1 — изучаване на изискванията към схемите

Основни изисквания и забрани при полагане на окабеляване в апартамента:

• забранено е да се свързва заземяването на контактите към нулеви проводници или към водоснабдителни и отоплителни системи – свързването на заземяването трябва да се извършва само към заземителната шина;
• задължително спазване на вертикалното и хоризонталното разположение на маршрутите на електропреносните линии;
• да се избягва пресичането на проводниците един спрямо друг, траекторията на полагането трябва да бъде изпълнена възможно най-удобно от битова гледна точка, за да не се пробият случайно проводниците в бъдеще при извършване на дребни ремонтни дейности или при монтиране на някакво оборудване на стените;
• разстоянието между успоредно положените проводници трябва да бъде не по-малко от 5 мм;
• провеждането на проводниците към контактите да се осъществява отдолу, а към ключовете – отгоре;
• задължително инсталиране на автоматичен прекъсвач с номинален ток 63А за апартаменти, в които са монтирани електрически печки. Повече за избора на прекъсвачи в тази статия.

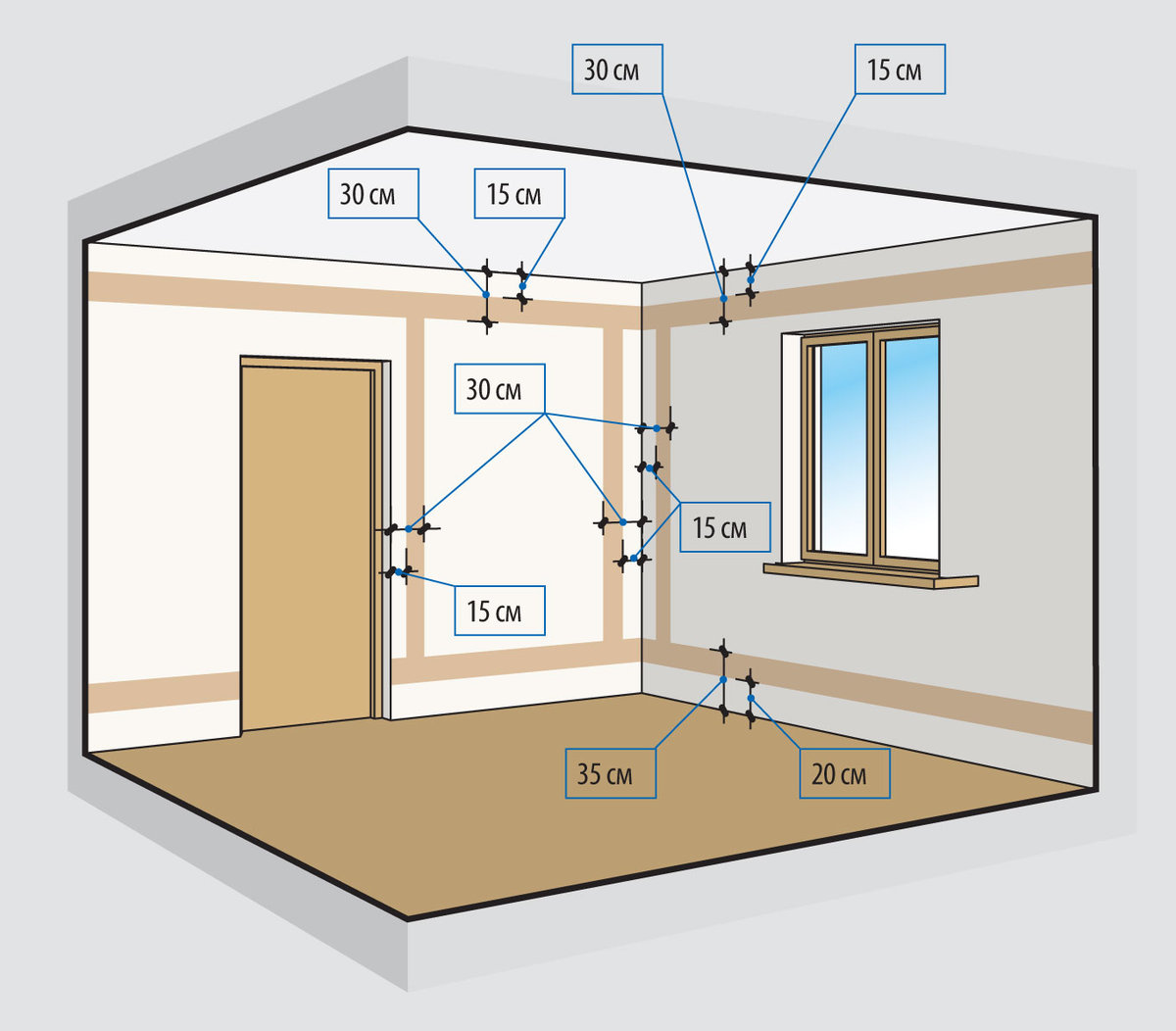

Законодателно не е регламентирана височината на разположение на маршрутите на електрическите кабели спрямо тавана или пода. Въпреки това, от битова гледна точка е по-добре те да се разполагат по-близо до пода или тавана, за да се освободи по-голяма част от повърхността на стените за по-нататъшното им използване.

Спазването на основните изисквания ще осигури електробезопасността на положената електроинсталация и ще предпази от възникване на късо съединение и пожари.

Стъпка #2 — изпълнение на разводката на проводниците

Съществуват няколко основни варианта за създаване на работна разводка на електроинсталацията в апартаментите.

Те се използват в зависимост от типа на апартаментите:

• разводка от типа «звезда»;
• разводка от типа «шлейф»;
• разводка с помощта на разпределителни кутии.

Нека разгледаме особеностите на всеки от тези варианти.

Вариант #1 – разводка от типа «звезда»

«Звездата» е удобна за полагане на електроинсталация в студиа или едностайни апартаменти. Нейната особеност се състои в това, че до всяка елточка се прокарва отделна кабелна линия, която се затваря в централното елтабло.

Недостатък на такава разводка са големите разходи за дължината на използвания електрически кабел и инсталирането на елтабло с големи размери. За предимство се смята възможността да се контролира работата на всеки елемент от домашната електроинсталация.

При такава схема на електроинсталацията, в случай на неизправност в работата на една от елточките, няма необходимост да се проверява изцяло цялата домашна електроинсталация.

Вариант #2 – разводка от типа «шлейф»

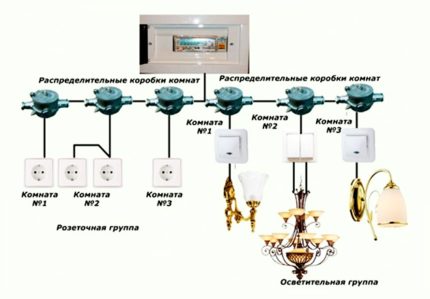

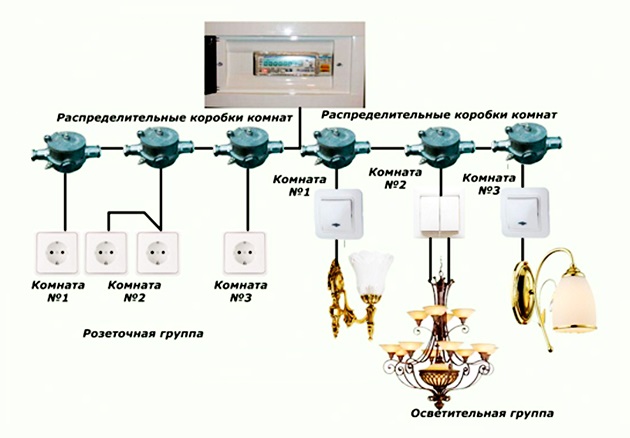

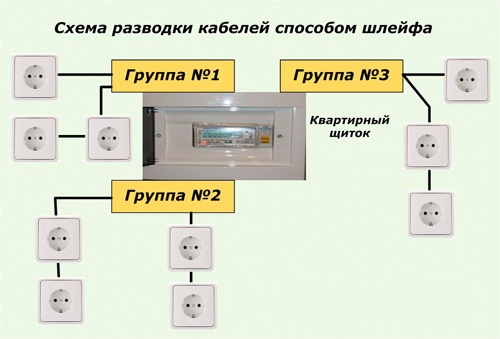

«Шлейфът» е подобен по принцип на предходната схема, но при това на една линия от електропровода могат да се затварят няколко изходящи елточки. Такъв формат на разводка ще бъде по-икономичен и може да се използва в апартаменти с произволен брой стаи.

Също така този тип разводка дава възможност за по-бързо откриване на неизправности в случай на отказ на една от електроточките, тъй като те са разделени и всяка е свързана към отделна линия. Но трябва да се разбере, че натоварването на автомата ще се увеличава в зависимост от броя на електроточките, свързани към една линия.

Шлейфовият метод на разводка се смяташе за основен при строителството през 20 век. Той спестяваше дължина на електрическия кабел, като същевременно запазваше възможността за проверка на определено направление в случай на неизправна работа на една от електроточките.

Вариант #3 — разпределителни кутии

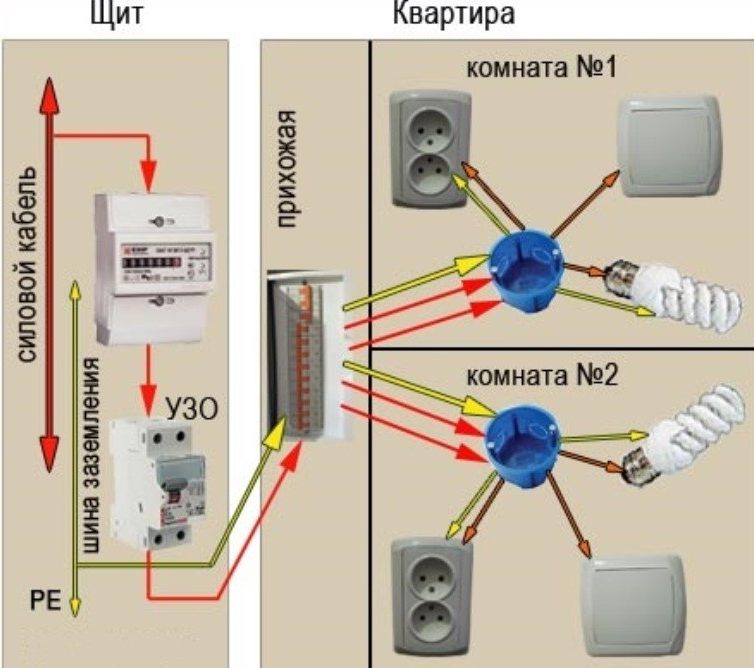

Използването на разпределителни кутии е най-модерният метод за полагане на електрическата инсталация в апартамента. Принципът се състои в прокарването на мощни жили на електрическата инсталация от главното ел. табло към всяка от стаите, където в разпределителната кутия се извършва преразпределение на линиите на електрическата инсталация по точки.

За създаване на оптимална електрическа мрежа в апартамента е добре да се използват едновременно всички видове разводки. Например, изводите за електротехника с голяма мощност и електрическата печка е по-добре да се изпълнят във вариант «звезда», електроуредите в коридора да се захранват чрез разводка тип “шлейф”, а осветлението, ключовете и контактите в жилищните стаи могат да се направят с помощта на разпределителни кутии.

Стъпка #3 — маркиране на апартамента

След създаването на схемата следват няколко етапа за извършване на електрическата инсталация в апартамента. На всеки от тях има особености, които трябва неуклонно да се спазват.

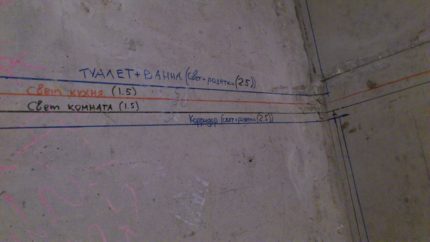

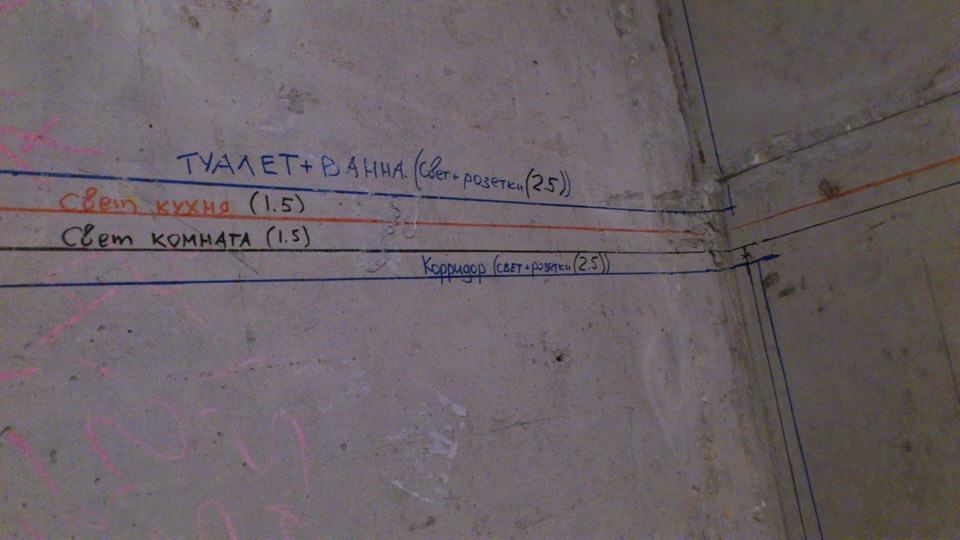

Вторият етап след съставянето на схемата се смята за «маркиране». Това е много важен етап, чиято същност се състои в точното пренасяне на разработената схема на електрическата инсталация директно на съответните места в апартамента. Тоест ще трябва да се нанесат маркировки върху повърхността на стените, които според схемата впоследствие ще бъдат местата на електроточките и линиите на електрическата инсталация.

При пренасяне на схемата директно на място в апартамента е добре да се използват същите цветове и означения. Това ще помогне за по-добра ориентация при започване на работата.

Извършването на маркирането трябва да стане по следния начин:

• отбележете местата, където ще се разполагат контакти, ключове и източници на светлина;
• обозначете местата, където ще се извеждат кабелите за телевизори и wi-fi рутер;
• отбележете местата на разположение на разпределителните кутии;
• определете и отбележете местата на линиите за полагане на кабели от разпределителните кутии до всяка от електроточките (по тях впоследствие при монтажа ще се извършва штробене на стените);
• определете разположението на маршрутите на кабелните трасета от главното апартаментно ел. табло до всяка разпределителна кутия.

Провеждането на маркирането позволява «на място» да се определи правилността на изчисленията в схемата и окончателно да се закрепи решението за такова разположение на електрическата инсталация в апартамента.

Стъпка #4 — прокарване на електрокабели

Полагането на електрокабел може да се извърши по няколко начина:

• скрит;
• открит.

Нека поговорим за всеки вариант по-подробно.

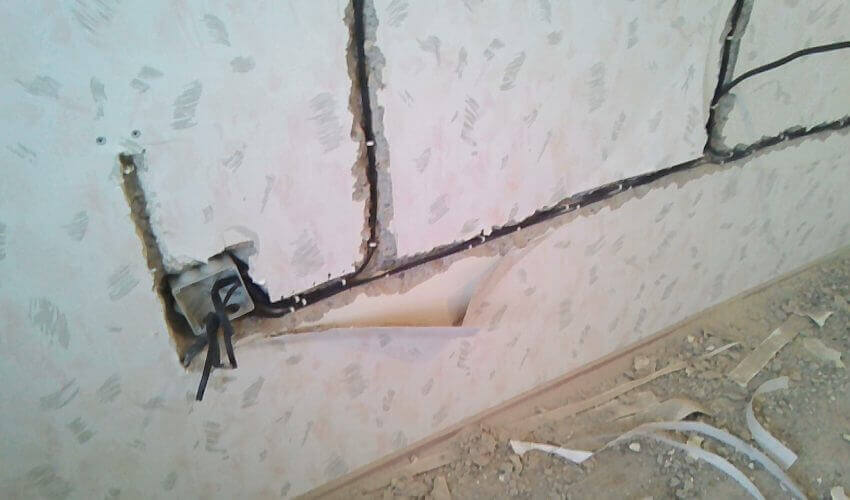

Способ #1 — скрито окабеляване

Първият метод се счита за по-трудоемък, но той позволява да се скрият всички кабели вътре в стените, което изглежда по-естетично и няма да набива на очи с наличието на короби или отворени кабели. За изпълнението му предстои да се жлебят стените, като се правят канали в тях за кабелите.

Извършването на скрито електроокабеляване ще защити кабела от външно въздействие и възможни механични повреди, например от домашни животни.

Полагането и последващото нанасяне на мазилка ще скрият линиите на електроокабеляването от очите. Струва си да се отбележи, че при използването на този метод трябва задължително да се спазва внимание, тъй като повреждането на кабела може да доведе до загуба на електричество в участъка от мрежата.

За по-приемлив вариант при такова полагане на кабели може да се счита монтажът на електроокабеляване под подовото покритие. При това задължително всеки проводник трябва да се постави в гофрирана тръба, което му придава допълнителна защита от повреди.

Важно е да се запомни, че преди окончателно да се зазидат стените и подът, е необходимо с тестер да се провери изправността на всички изведени електроточки.

Способ #2 — отворен вариант

Отвореният монтаж ще е подходящ за апартаменти и помещения, където технически е забранено или невъзможно да се проведе проводник вътре в стените или пода.

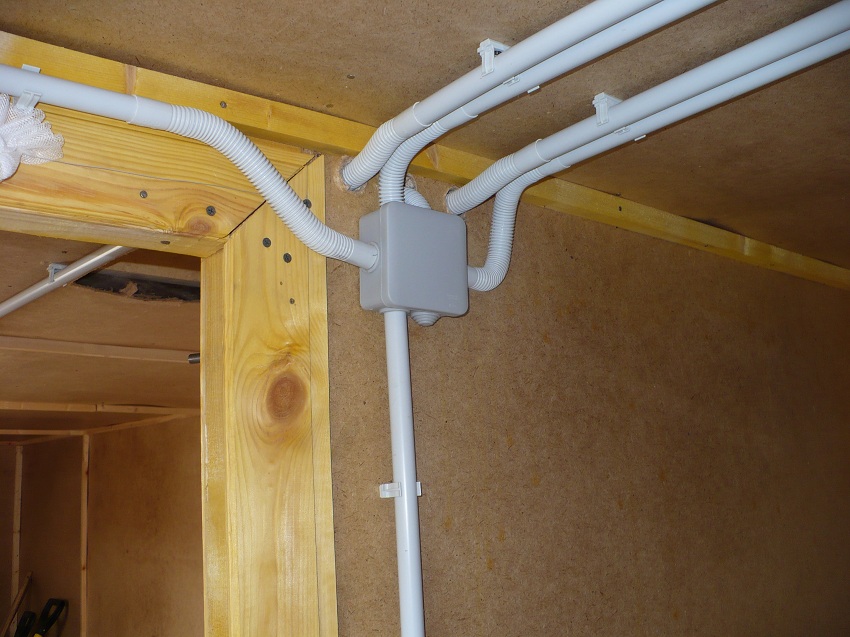

Това е просто полагане, което често се осъществява по горната част на апартамента на съединяването на стената и тавана. Кабелите се поставят в специални короби или кабел-канали.

Отвореният начин е подходящ за провеждане на окабеляване без основен ремонт в апартамента. Така, например, при инсталиране на електротехника, изискваща отделен извод към електротаблото.

За основно предимство на отвореното полагане се счита лесният достъп до кабелните мрежи.

По-подробно за монтажа на окабеляване от таблото разказахме в следващия материал.

Изводи и полезно видео по темата

Създаването на различни схеми на електроокабеляване, както и особеностите, могат да се видят в това видео:

Самостоятелното изпълнение на схемата и монтажът на електроокабеляване в апартамента е разрешима задача, но изискваща внимателно изучаване на основите на електротехниката. Също така е желателно да се изучат условните обозначения и правилата за полагане на силови кабели. А самите работи по провеждане на електричеството в апартамента е по-добре да се доверят на професионалисти.

Създаването на схема за полагане на електроокабеляване в апартамента е творчески процес, който трябва да се извършва с особено внимание и точност. Готовата схема трябва да бъде достатъчно нагледна и разбираема, за да може всеки строител да разбере и впоследствие да реализира показаното на схемата.

При съставянето на схемата трябва да се използват общоприети означения на електрическите точки и цветово отделяне на силовите линии и проводниците за осветление и заземление. Също така е задължително нанасянето на всички разстояния и размери, които ще помогнат за по-добра ориентация при нанасяне на маркировката директно в апартамента.

Останали ли са Ви въпроси по темата на тази статия? Или искате да споделите личен опит от съставянето на схема, монтажа на електроинсталацията? Можете да зададете въпроси на нашите експерти и на други посетители на сайта или да оставите препоръки в блока за коментари, разположен по-долу под тази публикация.
