Контакт с вграден УЗО: устройство, схема за свързване, препоръки за избор и инсталиране

Устройствата за защитно изключване наскоро влязоха в широко употребление, което се дължи на увеличеното количество битови уреди. Но не винаги живущите имат желание да свързват целия апартамент към това оборудване поради възможното фалшиво задействане.

Именно затова е популярен обикновеният контакт с УЗО, в който може да се включи само един потенциално опасен уред: пералня, душ кабина, съдомиялна. Всичко за принципа на работа, конструктивните особености и видовете защитно устройство ще научите от предложената от нас статия. При нас ще намерите ценни съвети за инсталация.

Актуалност на контакти с УЗО

Над 40% от пожарите възникват поради неизправна електропроводка, хиляди души годишно загиват в домашни условия от токов удар. Тези тъжни случаи нямаше да се случат, ако електрическата верига беше под контрола на УЗО – устройство за защитно изключване.

Това устройство следи разликата между токовете на нулата и фазата и в случай на съществено различие изключва електрозахранването на товара.

Прагът на тока за неотпускане на проводника от мускулите на човек е 10 mA, затова контактът с УЗО трябва да осигурява ясно определяне на неговото ниво и задействане на защитата. Автоматиката на устройството е проектирана така, че при допир на оголен проводник под напрежение човекът дори не успява да усети токовия удар – устройството изключва електрозахранването практически моментално.

При инсталиране на УЗО в дома трябва да сте сигурни в липсата на токови утечки вътре в стените, иначе устройството просто няма да се включи.

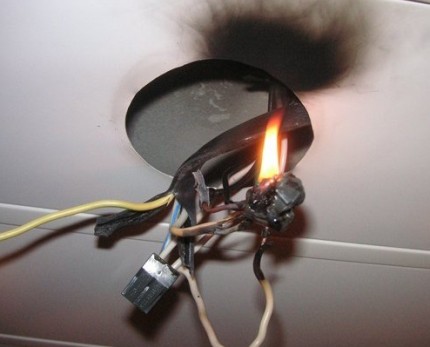

Пробивът на неизправна проводка вътре в стените може дълго време да бъде невидим и да не води до пожароопасна ситуация. Но с времето изолацията на проводника изтънява и токът се увеличава, което може да стане причина за пожар. УЗО открива проблема много преди нагряването на кабела и го изключва от мрежата.

При скрит пробив на изолацията вътре в стените страда и портфейлът на потребителя. Всъщност електрическата енергия се изразходва за нагряване на бетонни плочи и мазилка. Затова инсталирането на УЗО е отличен начин за повишаване на електрическата безопасност на жилището и неговите обитатели, както и за предотвратяване на излишни разходи за плащане на осветление.

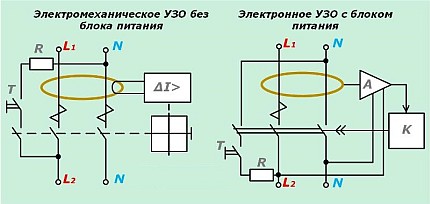

Вътрешна схема на устройството

В основата на устройството за защитно изключване стои диференциален трансформатор, представляващ тороидална сърцевина с намотки. Именно той е отговорен за определяне на тока на утечка, възникването на който води до задействане на електромагнитното реле.

Изключването на активния товар трябва да става максимум за 30 ms, въпреки че съществуват модели, които са изчислени за прагова стойност от 10 ms.

За битови цели се произвеждат предимно контакти с електромеханично УЗО, за задействането на което не е необходимо задължително допълнително захранване.

Апаратът УЗО за контакт има специална конструкция, която позволява на цялото оборудване да се побере в стандартен подконтактник. Миниатюризацията на компонентите се отразява и на цената: при покупка на съставните части на апарата отделно тяхната цена ще бъде минимум три пъти по-ниска.

Възможни конструкционни варианти

В комбинацията на контакт и УЗО и двете устройства са равностойни. Трудно е да се определи основната роля на кое да е от тях. Затова външно те могат да представляват контакт с УЗО или УЗО с контакт.

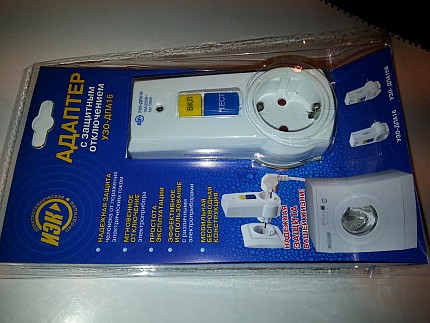

Защитният адаптер е привлекателен с малката си цена и простотата на експлоатация. Винаги може да бъде преместен в друга стая за свързване на нужния уред.

Видът на конструкцията на тези устройства може да бъде следният:

• модул, вграждан в подконтактник;
• моноблоков преходник, вкарван в обикновен контакт;
• модул, монтиран на DIN-рейка.

Всъщност тези уреди представляват две независими устройства, свързани в рамките на една конструкция. Тяхната функционалност е еднаква, затова основният критерий за избор е удобството на даден модел в конкретна ситуация.

Схеми за свързване на контакти с УЗО

Начините за свързване на контакти с вградено УЗО могат да бъдат различни. Те зависят от броя на свързваните устройства, разположението на проводниците и наличието на заземителна шина. Важно е да се свържат контактите в дома така, че да се осигури максимална безопасност на обитателите и да се спазят всички електротехнически норми.

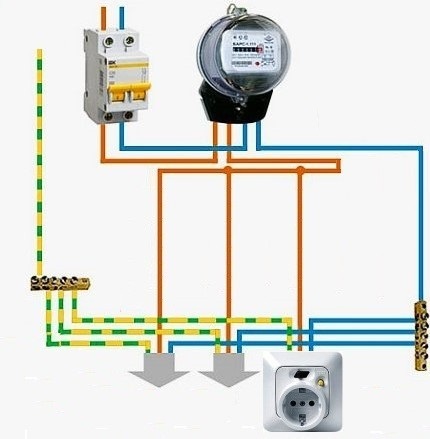

Единствен контакт със заземяване

Най-простата схема за вграждане на контакт с УЗО в домашната електрическа мрежа включва само едно устройство. Към него се свързват не само фаза и нула, но и заземителен проводник. Такава схема позволява да се осигури двойна защита на човека.

Схемата с единствена розетка е най-простата и евтина. При необходимост в нея чрез удължител може да се включи всяка домакинска техника.

Заземлението служи като пасивен начин за защита на човека от токов удар при контакт с домакински уред под напрежение. При това основният поток от електрони отива в земята, но човекът все пак е изложен на опасност. А устройството за защитно изключване позволява да се изключат практически всички рискове за здравето в гореописаната ситуация.

Главното предимство на схемата със заземление е възможността токът безпроблемно да се оттича в земята, което ще доведе до моментално задействане на УЗО. При липса на такова изтичане проводник ще бъде човекът, който се допира до повърхност под напрежение. Това може да доведе до чувствителен токов удар.

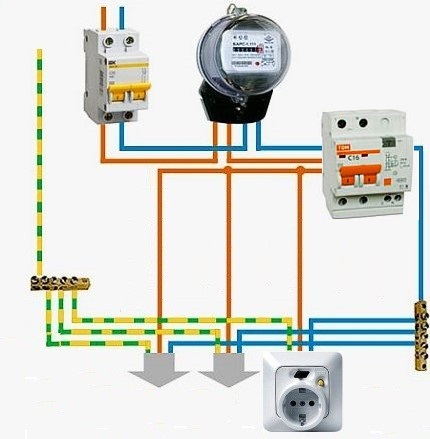

Система за свързване на контакт чрез дифавтомат

Двустепенната система от УЗО и дифавтомат е оптимална от гледна точка на удобството. Общият диференциален автомат осигурява допълнителна защита на целия апартамент не само от ток на утечка, но и от мрежови претоварвания и къси съединения. Такава схема се препоръчва да се използва в жилищни помещения със силно разклонена инсталация.

Допълнително УЗО под формата на контакт е целесъобразно да се инсталира при често изключване на електроенергията при задействане на общоапартаментния дифавтомат поради едно домакинско устройство.

При задействане на електромеханизма на контакта ще настъпи неговото изключване без обезточване на целия апартамент, като останалите стаи ще останат под резервна защита.

Дифавтоматът може да има същия прагов ток, както контакта с УЗО, а може и по-голям (100 mA). При еднаквата му стойност могат едновременно да избиват и двата последователно свързани апарата. Предимствата на свързването на контакта към заземлението остават същите, както и в предишната схема без дифавтомат.

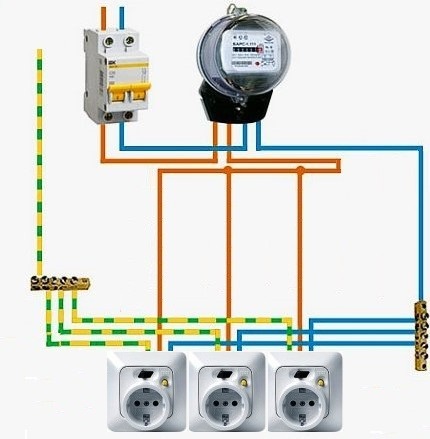

Едноуровнева система от няколко контакта

При свързване към мрежата на няколко контакта с УЗО принципът на тяхната работа не се променя. Всеки уред осигурява безопасността на използването на свързаната към него домакинска техника.

Контактите с УЗО, безспорно, повишават безопасността на ползването на домакинска техника, но от финансова гледна точка такава схема е нецелесъобразна.

Такава схема се монтира доста лесно и не изисква инсталиране на общ дифавтомат или УЗО. Плюсовете на свързването на заземлението остават същите, както и в предишните разгледани варианти.

Разликите в принципите на действие на УЗО и диференциалния автомат са посочени в статия, с чието съдържание препоръчваме да се запознаете.

Единственият минус на системата от няколко контакта е тяхната цена, тъй като за всеки уред ще трябва да се плати немалка цена. Алтернатива на този вариант е инсталирането на едно УЗО за цялото помещение.

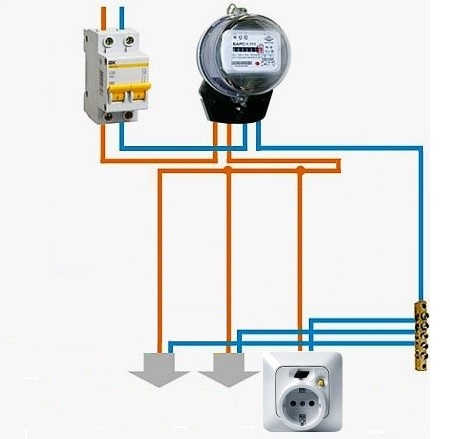

Непрепоръчителна схема без заземяване

Основната схема за свързване на контакти с УЗО при липса на заземяване почти не се различава от предложените по-горе двустепенни и едностепенни варианти. Разликата се състои само в липсата на проводник, който осигурява отвеждане на тока от корпуса на домакинския уред при повреда на неговата електроизолация.

Схемата за свързване на контакт с УЗО без заземяване може да се прилага както при наличие на общ диференциален автомат, така и при неговото отсъствие.

Всъщност огромното мнозинство от къщите и многоетажните сгради до 2000 г. не са били оборудвани със заземяване, поради което тази схема на свързване е най-разпространена. Въпреки това в нея съществува скрита опасност – липса на контакт на корпуса на домакинския уред със «земята».

Този факт представлява не само проблем за здравето на хората, но и оказва негативно влияние върху работоспособността на микросхемите в домакинските уреди. Ето защо наличието на шина за заземяване в домашната електроинсталация е крайно необходимо и желателно.

Характеристики на контакти с УЗО

Съвременните контакти с УЗО са инсталирани далеч не във всеки апартамент. Причина за това е преобладаващото монтиране на тези устройства или диференциални автомати на общия вход на проводниците в жилищното помещение.

За да се определи най-добрият вариант за обустройване на електрозащитата на дома, е необходимо да се запознаем подробно с плюсовете и минусите на контактите с УЗО.

Предимства на комбинираните устройства

Уредите за защита от изтичане на ток «2-в-1» не се прилагат често, но те имат редица предимства, благодарение на които са незаменими в редица случаи.

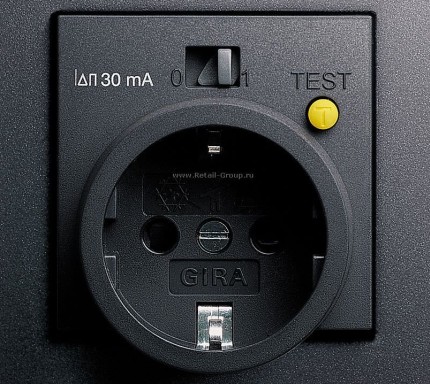

Праговият диференциален ток винаги се посочва на предния панел на контакта, поради което той е ключова характеристика, определяща неговата функция за осигуряване на електробезопасност.

Към плюсовете на контактите с УЗО се отнасят такива качества като:

• гарантирано блокиране на поразяване от електроток при наличие на неговото изтичане;
• липса на необходимост от допълнително полагане на окабеляване или закупуване на скъп общ диференциален автомат с висока мощност;
• универсалност в мрежи с различно напрежение;
• възможност за включване в контакта на всеки домакински уред с мощност до 3 kW;
• контрол на работоспособността с помощта на специален тестов бутон;
• възможност за задействане при токове на изтичане 10 mA;
• защита при повреда на нулевия проводник;
• удобство на монтажа;
• компактност;
• наличие на индикатор за напрежение на видно място.

Изброените предимства на контактите с УЗО ги правят незаменими при желание за бързо осигуряване на допълнителна защита от ток на изтичане. Освен това тези устройства са доста мобилни и винаги могат да бъдат преместени на друго място в рамките на няколко минути.

Недостатъци на съвместяването на контакт и УЗО

Контакти с УЗО и аналогични преносими устройства не се продават толкова много. Причина за това е ред техните недостатъци, които карат потребителите да правят избор в полза на други уреди.

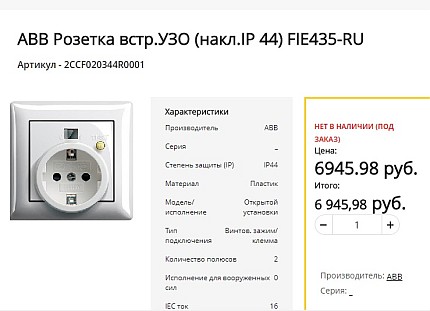

При еднаква функционалност цената на контактите с УЗО от различни марки може да се различава десетки пъти, въпреки че надеждността на тези устройства е приблизително аналогична.

Към минусите на защитните контакти се отнасят:

1. Висока цена. Много по-лесно е да се инсталира един УЗО за целия апартамент или за група помещения, отколкото да се монтира отделно устройство във всеки контакт.
2. Наличие на конкурентни устройства под формата на дифавтомати, които осигуряват и допълнителна защита при наличие на претоварване на мрежата или късо съединение на проводниците.
3. Чести фалшиви задействания, особено в стари къщи с повредена изолация на проводниците.
4. Много модели изискват дълбоки подконтактници, което усложнява техния монтаж.

По този начин контактите с УЗО са доста тясно специализиран продукт. Те се използват само когато няма желание или възможност да се инсталират общи дифавтомати в апартамента, или има необходимост от защита с прагово ниво от 10 mA.

Правила за свързване към мрежата

Да се свърже вграденият контакт с УЗО към мрежата е доста просто.

Максималният списък от действия за това може да изглежда по следния начин:

1. Да се подбере подконтактник с подходящи размери за устройството.

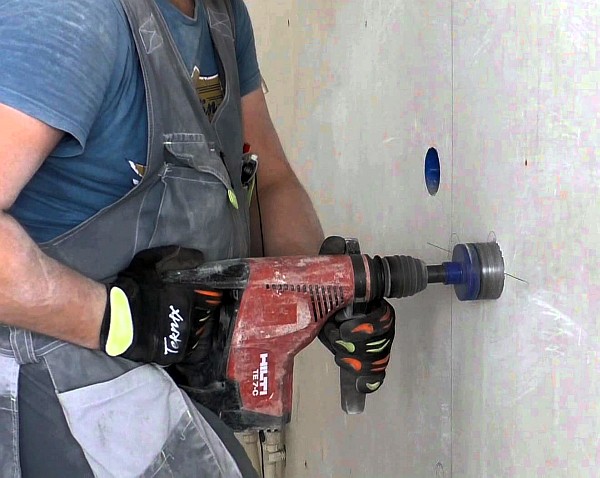

2. Да се пробие с коронка отвор в стената и да се подведат към него фаза, нула и заземление (при наличие).
3. Да се изключи електроенергията.

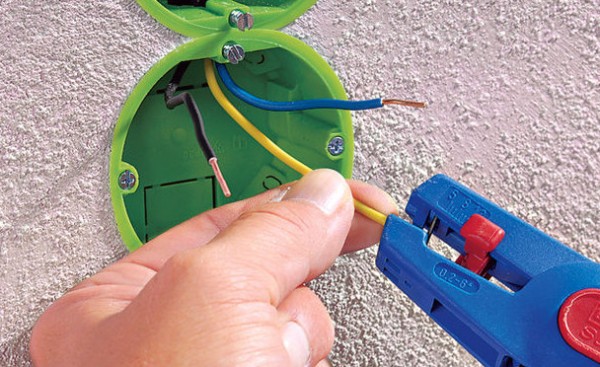

4. Да се свържат електрическите проводници към съответните клеми на контакта.

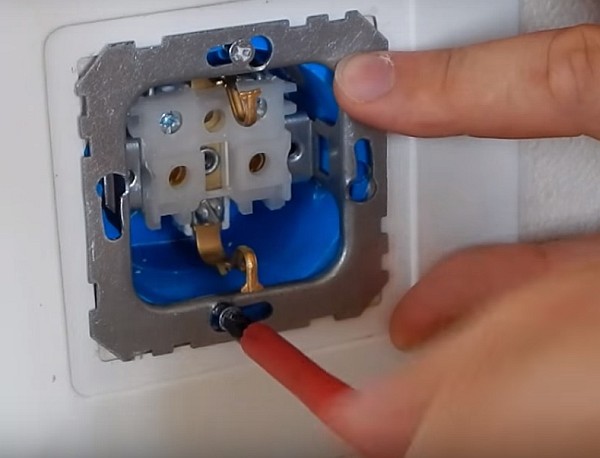

5. Да се закрепи устройството в подконтактника.
6. Да се включи електроенергията.

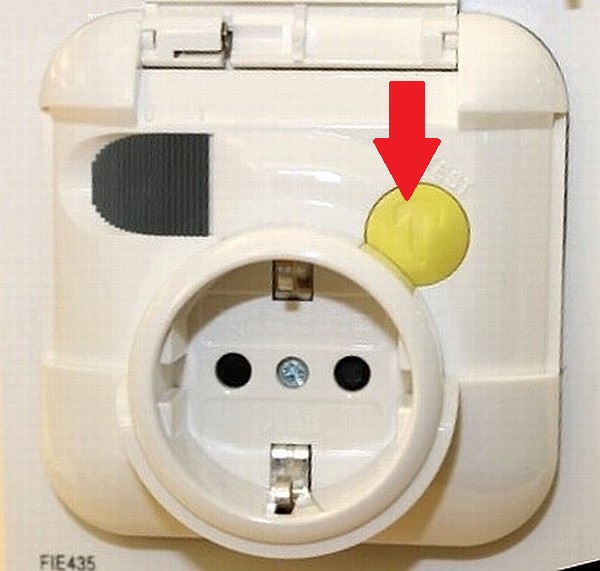

7. Да се натисне бутона „Тест“ и да се провери работоспособността на устройството. В нормален режим електрозахранването трябва да се изключи незабавно.

Инсталиране на устройството под формата на моноблоков адаптер изобщо не се изисква. То се вкарва в обикновен контакт, а от другата страна към него се свързват битови уреди.

За инсталиране на контакт с УЗО на DIN-шина е необходимо просто да се закрепи той, да се свържат съответните проводници към клемите и да се тества. След това устройството е готово за работа.

Съвети за избор на подходящ модел

Изборът на подходящ контакт с УЗО не е сложен, защото производителите предлагат основно стандартни решения, а моделната гама на тези устройства е малка.

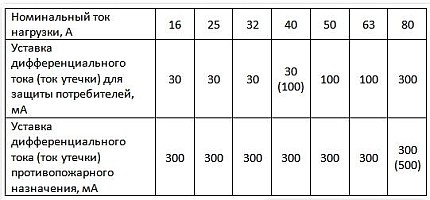

Токове на утечка, способни да доведат до запалване, са много по-високи от тези, които могат да убият човек. Ето защо битовите контакти с УЗО осигуряват пълна пожароустойчивост при пробив на изолацията.

Основното внимание при покупката трябва да се обърне на следните нюанси:

1. За бани степента на защита трябва да бъде не по-малко от IP44, а за сухи помещения – IP21 или IP22.
2. За съвременните домакински уреди може да се използват устройства с диференциален ток на изключване 10 мА, а при свързване на стари уреди – 30 мА.
3. Ако се предвижда свързване на дълги кабели или няколко домакински уреда към контакт, се препоръчва да се използват модели с ток на утечка не по-малък от 30 мА.
4. Максималната мощност на включваните уреди не трябва да надвишава посочената на контакта. Препоръчва се допустимият ток да е с 30-50% по-висок от реалния работен ток.
5. Статистиката за дефектите и лъжливите изключвания е почти еднаква при повечето известни марки, затова не си струва да се надплаща за името.
6. За всяко устройство, за разлика от обикновените контакти, трябва да има технически паспорт или инструкция за експлоатация с посочени технически параметри.

Ако се закупува преходник за контакт, изправността му може да се провери направо в магазина. Достатъчно е да го включите в електрическата мрежа и да натиснете бутона „Тест“, който имитира ток на утечка.

След покупката е необходимо да запазите касовата бележка, за да може при установяване на дефект устройството да бъде заменено.

Изводи и полезно видео по темата

Принцип на действие и устройство на УЗО:

Демонстрация на работата на преходник за контакт с УЗО:

Най-добрият вариант за електрическа защита на жилищните помещения е, разбира се, инсталирането на двустепенна система от диференциални автоматични прекъсвачи. Такава схема обаче изисква сериозни монтажни работи и финансови разходи.

Компромисен вариант, при необходимост да се защитят отделни домакински уреди, е закупуването на контакт с вградено УЗО. Това устройство ще помогне навреме да се открие токовият удар, да се прекъсне захранването и да се спаси човешки живот.

Разкажете как сами сте монтирали контакт с вградено защитно устройство. Споделете технологичните тънкости, известни само на вас, които ще бъдат полезни на посетителите на сайта. Моля, оставяйте коментари, публикувайте снимки, задавайте въпроси в разположения по-долу блок.
