Противопожарно УЗО: препоръки за избор, правила и схеми за монтаж

Според правилата за проектиране на електрически инсталации и нормите за пожарна безопасност, електрическата мрежа на входа в апартамент или вила трябва да има противопожарно УЗО. Това е обикновен диференциален прекъсвач, но с по-висока стойност на тока на утечка, отколкото класическите устройства за защита от поражение от електрически ток.

При избора на подобен уред, предназначен за предотвратяване на пожар, е необходимо да се спазят редица условия. Неговата инсталация също предполага изпълнение на специфични изисквания за електромонтаж.

Нека разберем особеностите на работата на това устройство, сферата на неговото приложение и ключовите характеристики, на които трябва да обърнете внимание, когато избирате това оборудване.

Общи функции на диференциалния прекъсвач

В битови и промишлени електрически мрежи се използват няколко типа защитни устройства, предназначени за предотвратяване на пожари и поражения на хора от електрически ток. Всички те са проектирани да действат при повреди в електрическите инсталации или при пробив на изолацията на окабеляването.

Принципът на работа, елементите вътре и контролираните характеристики при тях са различни. Въпреки това задачата навсякъде е една – при възникване на проблеми бързо да прекъснат захранващата верига.

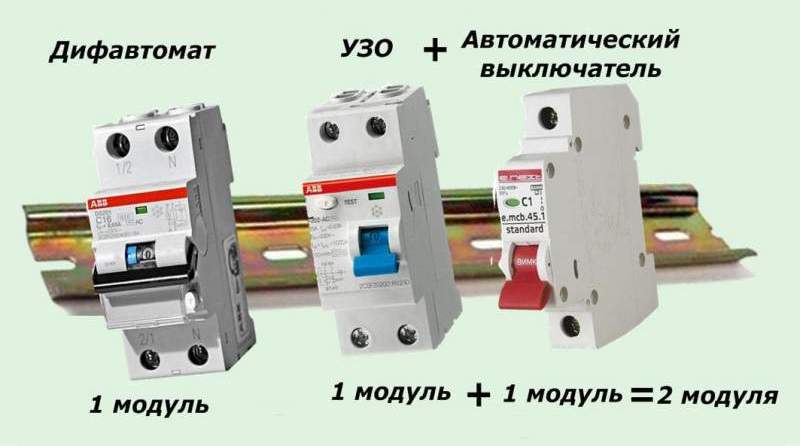

Не трябва да се бъркат УЗО и дифавтомат, устройството и функционалът им се различават. Първият апарат контролира единствено възникването на ток на утечка, а вторият е проектиран също да действа при къси съединения и претоварвания в мрежата.

УЗО (диференциален прекъсвач) – това е електротехнически уред, който прекъсва захранващата линия при поява на висок ток на утечка. Последният възниква при пробив на изолационния слой в различни топлинни електронагреватели и проводници.

Ако в този момент човек докосне корпуса на повреденото оборудване, електрическият ток ще премине през него в земята. А това може да доведе до тежки травми. За да се предотврати подобно нещо, във веригата се поставя устройство за защитно изключване (автоматичен прекъсвач за диференциален ток).

Обикновеното и противопожарното УЗО се състоят от:

• корпус;
• трансформатор с три намотки;
• реле ЕДС.

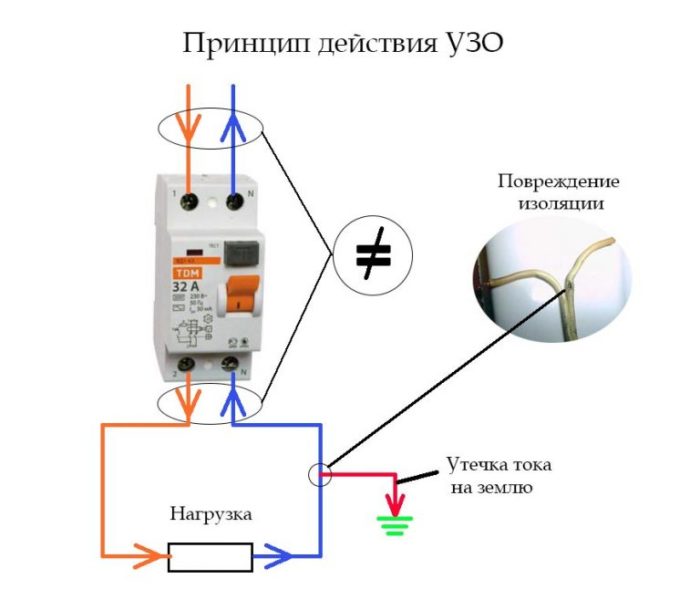

В нормално работно състояние преминаващият през трансформаторните намотки електрически ток формира магнитни потоци с различни полюси. Освен това при тяхното сумиране се получава краен нулев резултат. Релето в такова състояние е в затворено състояние и пропуска ток.

Но при поява на утечка балансът на намотките се нарушава. На това реагира разглежданият автоматичен превключвател, като разкъсва веригата. В резултат напрежението в мрежата изчезва – повреденият електроуред е обезтоковен, а на човека вече нищо не го заплашва. Задействането на УЗО става буквално за няколко милисекунди.

Електрооборудването става източник на пожар при:

• къси съединения;
• претоварвания в мрежата и/или самата електроинсталация;
• свръхнормативни утечки, свързани с деградация на изолацията.

В първите два случая защитното изключване се извършва от дифавтомат (термичен електромагнитен разединител) или чрез прегаряне на предпазителя. За третата ситуация точно съществува разглежданото УЗО по диференциален ток. Има още специални устройства за контрол на изолацията, но те са скъпи и в апартаментните или домови табла се инсталират рядко.

Как УЗО може да предотврати пожар?

При електротравми не се образуват искри, способни да предизвикат запалване. Но пожар при възникване на ток на утечка все пак може да възникне. Работата е в окабеляването и електротока, преминаващ през кабелите. Първоначално жилата са проектирани за строго определени стойности на напрежение. Ако тези параметри надхвърлят проектните норми, то не е далеч и до появата на открит огън.

Ако през пробитата изолация започне мощна утечка на електрически ток, то металът на проводниците, непроектиран за подобно, започва да се нагрява твърде силно – това води до разтапяне на изолационната обвивка и нагряване на околните предмети.

Задачата на противопожарното УЗО се състои в контролиране на тази ситуация и недопускане на прегряване на окабеляването. Ако изолацията е повредена и се е образувал ток на утечка, то защитното устройство просто изключва проблемния клон от мрежата. При наличие на диференциален прекъсвач във веригата не се стига до твърде силно нагряване на метала на жилата и възникване на огън.

Електроток на утечка в граници 300–500 mA и напрежение 220 V – това е отделяната топлина, равна на топлината, получена от запалена битова запалка. Подобно топлоотделяне неизбежно води до запалване на окабеляването и на всичко наблизо.

Основната функция на разглеждания клас УЗО – не е защита на човека, а повишаване на пожарната безопасност. За да се предотвратят поражения от електроток, след противопожарните защитни устройства във веригата се поставят обикновени прибори с по-малък номинал по ток на утечка.

Функционално противопожарното УЗО защитава:

1. Входния кабел пред себе си.
2. Окабеляването на линията на консуматорите след себе си.
3. Подключеното електрооборудване, когато при грешки не задейства разположеният по-долу стандартен диференциален прекъсвач.

Противопожарното УЗО е част от каскадната защита на електрическата мрежа 220 V. То не се използва в системи за задимяване и мониторинг на пожари. В тях подобни защитни устройства, напротив, не трябва да присъстват. При определени обстоятелства те могат да изключат такава система за контрол, което е напълно недопустимо.

Критерии за избор на оборудване

Съществуващите УЗО се подразделят на еднофазни и трифазни. В бита се прилагат само първите устройства. В апартамента и частната къща от електрическото табло практически винаги върви линия с една фаза. Диференциалният превключвател за това се използва с две клеми (вход плюс изход), докато при трифазните аналози клемите за проводници са четири.

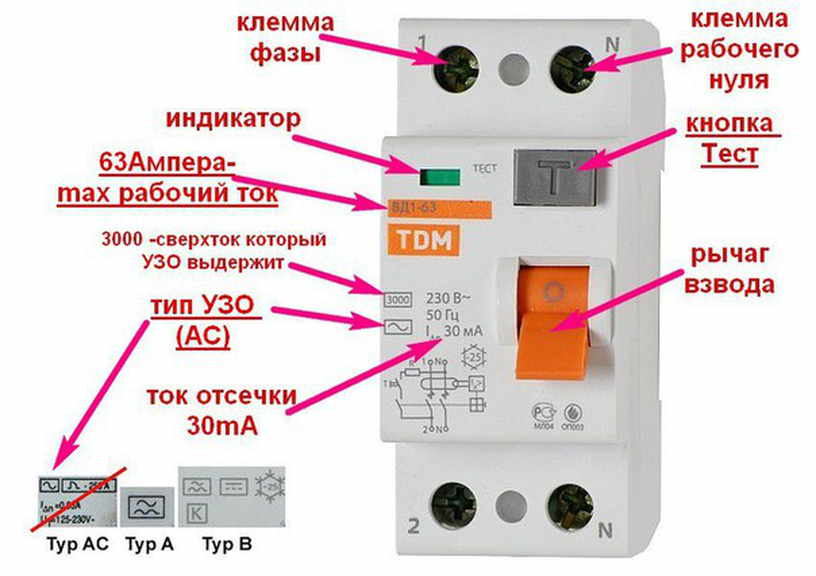

Всички УЗО се разделят по вид на тока на утечка на три групи: «А», «В» и «АС». За противопожарни нужди трябва да се вземе вариант «АС» (само за променлив електроток), «А» и «В» струват по-скъпо, тъй като са предназначени допълнително за работа с пулсиращи и изправени токове.

Устройствата за защитно изключване биват:

• електронни;
• електромеханични.

Първите са по-скъпи, но по-малко надеждни. Практически във всички случаи противопожарното УЗО е най-добре да се вземе именно от електромеханичния клас. Такъв превключвател не се нуждае от външно захранване. Електронният аналог при прекъсване на захранващата линия спира да работи и да следи за повреди на изолацията. Плюс по време на скок на напрежението времето му за реакция се увеличава.

Двата основни критерия за избор на противопожарно УЗО са селективността на устройството (наличие на възможност за задаване на закъснение на изключване) и високият параметър на тока на утечка (100–300 mA). Ако едно от тези условия не е изпълнено, то системата от защитни апарати в електротаблото няма да работи както трябва.

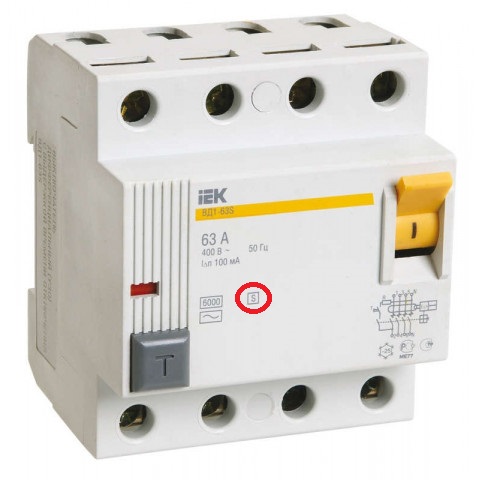

УЗО от селективен тип се обозначава в маркировката на корпуса с буква «S», именно него трябва да се инсталира като противопожарен елемент на каскадата (то се задейства за изключване със зададено времево закъснение).

По норми противопожарното УЗО трябва да бъде минимум три пъти по-голямо от обикновеното, разположено под него, по:

• ток на утечка;
• време на задействане.

Ако разликата по тези параметри е по-малка от три пъти, то при задействане на разположения отдолу диференциален превключвател ще реагира и противопожарното устройство, като изключи контура. В резултат ще бъде по-трудно да се установи причината за изключване, а без захранване ще останат всички консуматори в паралелните линии, в които няма проблеми.

В идеалния случай каскадната схема от различни УЗО трябва да работи така, че при възникване на проблеми да реагира само устройството, което е разположено най-близо до мястото на повреда на изолацията. При такъв развой се изключва само защитаваната верига. Останалите продължават да остават под напрежение.

По отношение на изискването за висок параметър на тока на утечка ситуацията е следната. При обикновените УЗО той се избира в границите 10–40 милиампера. Работният електрически ток (максимална консумация от включените в линията електроуреди) в този случай достига 16–40 А. За осветление и контакти с домакински уреди това е напълно достатъчно.

Въпреки това във всяка електрическа мрежа съществуват естествени утечки. В проекта на вътрешно-апартаментната или вътрешно-къщната енергийна система те специално се изчисляват, за да се избере правилно УЗО. Те не трябва да надвишават 1/3 от тока на утечка на избрания диференциален прекъсвач за конкретната линия. В противен случай защитното устройство ще се задейства лъжливо на регулярна основа.

Според правилата противопожарното УЗО се поставя веднага след електромера на входа на дома, върху него се сумират естествените утечки на електрически ток от всички включени в жилището домакински уреди.

Ако се избере защитно устройство, както за обичайния случай, на 10–40 мА, то електропреносната мрежа постоянно ще бъде изключена. Всъщност УЗО непрекъснато ще регистрира утечки, задействайки изключване на захранването във всички линии на електроснабдяване на дома.

Схеми за инсталиране на защитен прекъсвач

УЗО не е предназначено за проследяване на претоварвания в електропреносната мрежа, затова трябва задължително да се поставя заедно със стандартния «автомат» – автоматичен прекъсвач. Така защитата ще бъде пълна по всички проблемни направления.

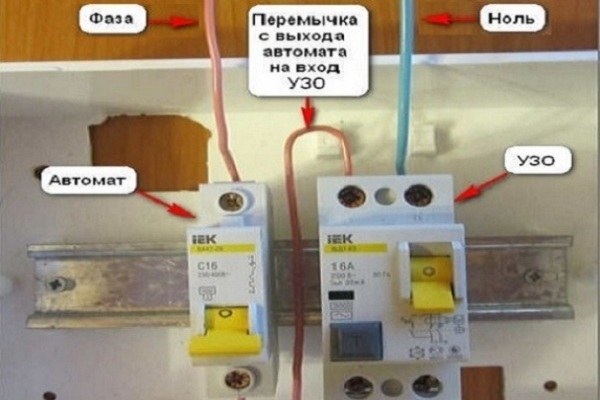

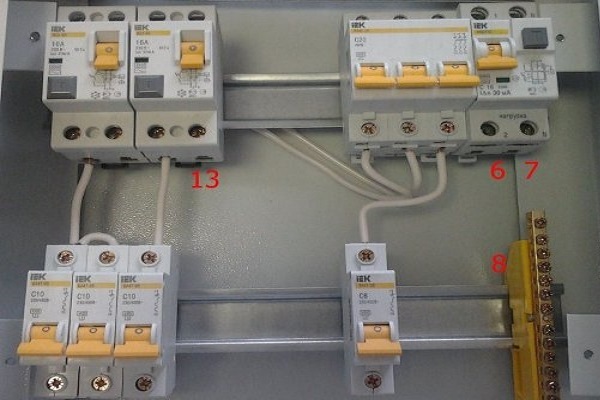

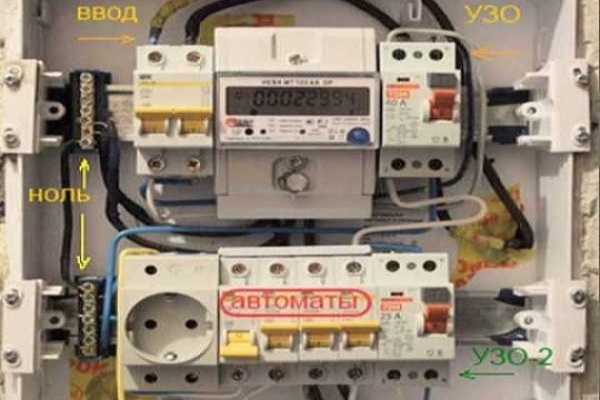

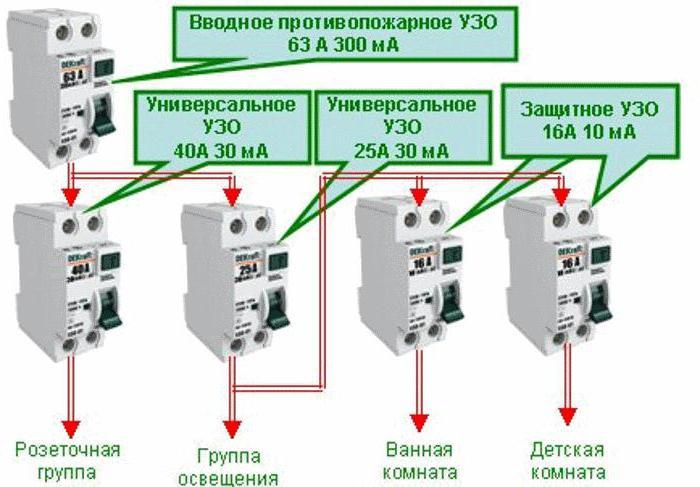

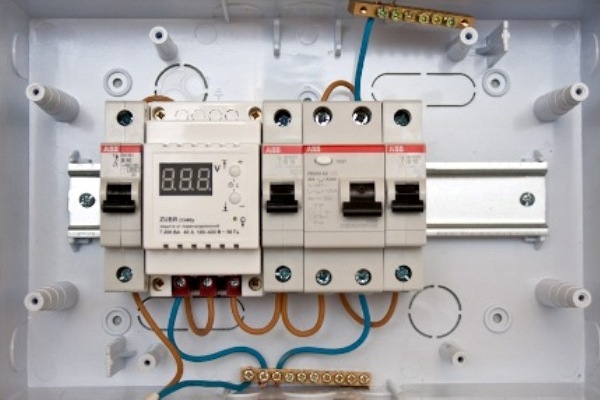

Стандартната схема за свързване на защитните устройства в електротаблото изглежда по следния начин:

1. Първи на входа върви автомат.
2. След това се поставя електромер.
3. След това се свързва противопожарно УЗО (на 100–300 мА).

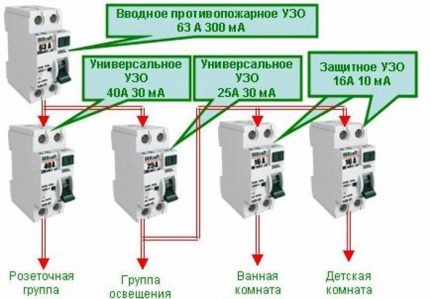

4. След това се извършва разделяне на веригата на няколко отделни линии за потребление с УЗО за защита от токов удар (на 10–40 мА).

В някои схеми първият автоматичен прекъсвач се заменя с пакетен прекъсвач, а по-маломощните автомати след това се поставят на потребителските линии. Този вариант също не противоречи на правилата.

При свързване на проводниците е важно да се следи изходите от УЗО да не се окажат обединени на обща нула и изобщо никъде да не се пресичат с други нулеви жила или с корпуса на таблото. След това защитно устройство линията трябва веднага да отива към друго УЗО или автоматичен прекъсвач, а след това директно към консуматорите.

След завършване на монтажа е необходимо да се провери правилността на сглобяването на цялата схема и работоспособността на защитното устройство.

Първо в контакта се включва някаква техника, за да се появи товар в мрежата, и се подава напрежение. Ако всичко е правилно и изолацията навсякъде е цяла, то не трябва да има никакви задействания на УЗО.

След това се проверява самият диференциален прекъсвач. За това на повечето УЗО има бутон «Т» («ТЕСТ»). При натискането му се извършва имитация на изчисления ток на утечка, в резултат на което защитата трябва да задейства нормално. Освен това тестването трябва да работи независимо от това дали има товар или не.

Ако при натискане на «ТЕСТ» УЗО не е изключило линията, то то е неизправно. Възможна е ситуация, когато контурът за имитация на утечка се е повредил. В този случай защитното устройство ще продължи да изпълнява функциите си, както е заложено в него. Обаче дори такъв прекъсвач е по-добре веднага да се замени. Подобна проверка се препоръчва да се извършва веднъж месечно.

Изводи и полезно видео по темата

Трябва ясно да се разграничават функциите с параметрите на противопожарното и обикновеното УЗО. Тези устройства външно изглеждат и вътрешно са устроени абсолютно еднакво. Обаче задачите, които са им възложени, са различни. За да се разберете във всички нюанси на тези разлики, препоръчваме допълнително да гледате видеоматериалите по-долу.

Предназначение на противопожарното УЗО:

Какво е устройство за защитно изключване с описание на номинали и типове:

Защо да включваме домакински уреди през УЗО:

Инсталирането на противопожарно УЗО винаги може да се направи самостоятелно, тъй като инструкцията е проста и разбираема дори за любител. То има само два входа, трябва да се свържат само няколко проводника. Важно е само грамотно да се подберат номиналите на това устройство, за да задейства, когато е необходимо. Но ако няма умения за подобно свързване, по-добре е да се покани електротехник.

Имате ли опит в самостоятелния монтаж на противопожарни УЗО? Споделете натрупаните знания с посетителите на нашия сайт, а също така задавайте въпроси по темата на статията в разположения по-долу блок.
