Как правилно да изберете УЗО по мощност: съществуващи видове УЗО + тънкости при избора

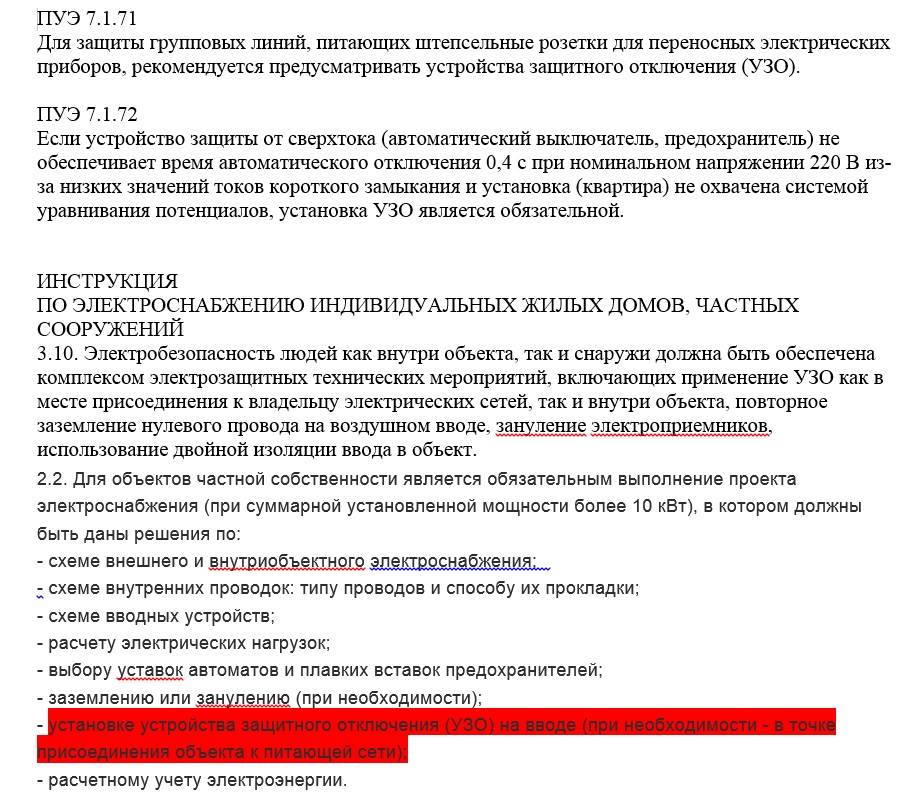

Ръстът на количеството битова техника повишава рисковете от получаване на електротравма при нейната експлоатация. Затова в помещенията се препоръчва да се инсталират защитни системи, които предотвратяват изтичане на ток.

За да се осигури стабилност на работа и безопасност на ползване на уредите, е необходимо да се подберат и инсталират правилно УЗО. Преди покупката трябва да се оценят експлоатационните особености на помещението, типа на електрическата инсталация и да се определи схемата за свързване на защитното устройство.

Съмнявате се, че ще се справите със задачата? Ние ще ви подскажем как да изберете УЗО, кои параметри е важно да вземете предвид за осигуряване на нормалното функциониране на техниката и на кои производители можете да се доверите.

Принцип на работа на УЗО

За предпазване от случаен удар от ток при контакт с битови и промишлени електроуреди е било изобретено устройство за защитно изключване.

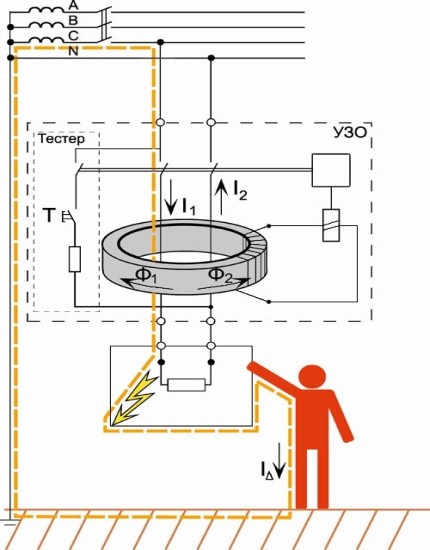

В основата му лежи трансформатор с тороидална сърцевина, който следи силата на тока на «фаза» и «нула». Ако нейните нива се разминават, настъпва задействане на релето и изключване на силовите контакти.

Можете да проверите УЗО чрез натискане на специалния бутон «ТЕСТ». В резултат се имитира изтичане на ток и уредът трябва да изключи силовите контакти.

В нормален режим всеки електрически уред има изтичане на ток. Но нивото му е толкова малко, че е безопасно за човешкия организъм.

Затова УЗО са програмирани да се задействат при тази стойност на тока, която може да причини електротравма на хора или да доведе до повреда на техниката.

Например, при вкарване от дете на оголен метален щифт в контакт ще настъпи изтичане на електричество през тялото и УЗО ще изключи осветлението в апартамента.

Скоростта на задействане на устройството е такава, че организмът изобщо няма да изпита никакви негативни усещания.

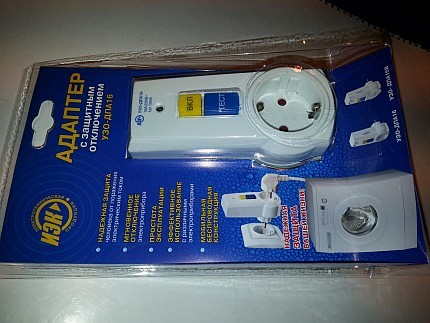

УЗО-адаптерът е удобен с възможността за бързо преместване между контактите. Той ще подхожда на хора, които не желаят да се занимават с монтаж на стационарни защитни устройства.

В зависимост от мощността на свързаната техника, наличието на междинни защитни устройства и дължината на електропроводката се прилагат УЗО с различни гранични стойности на диференциалните токове.

Най-разпространени в бита са защитни апарати с прагово ниво 10 мА, 30 мА и 100 мА. Тези уреди са достатъчни за защита на повечето жилищни и офисни помещения.

Трябва да се помни, че класическото УЗО не предпазва ел. инсталацията от късо съединение и не изключва силовите контакти при претоварване на мрежата. Затова е желателно да се използват тези уреди в комплекс с други механизми за електрозащита, например автоматични прекъсвачи.

Класификация на защитните устройства

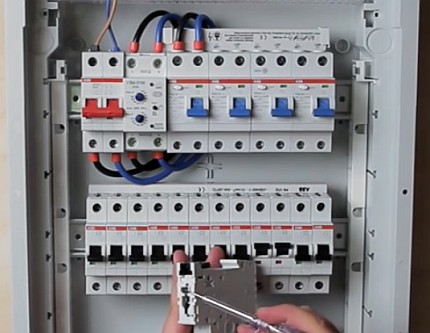

Въпреки простотата на вътрешното устройство, изборът на модели УЗО на пазара е доста голям. Всеки уред има определен набор от технически параметри, които не могат да бъдат настроени в процеса на експлоатация.

Производителят и размерите на УЗО не влияят на възможността за съвместно използване в рамките на една схема. Те могат да бъдат монтирани във всяка комбинация.

За улесняване на избора на УЗО трябва да се разгледат вариантите за класификация на тези устройства.

1. По скорост на задействане механизмът на УЗО се разделя на обикновени и селективни модели. Първите изключват силовите контакти практически мигновено, а вторите – със закъснение. Селективни УЗО се прилагат в многостепенни системи, където е важна последователността на задействане.
2. По вид на релето УЗО се разделят на електромеханични, които прекъсват контакта по механичен начин, и електронни, които предотвратяват подаването на ток с помощта на полупроводникова схема.
3. По вид на тока. УЗО тип AC се изключва при утечка на променлив ток, тип A – при променлив и постоянен.
4. По допълнителни функции: без защита от претоварвания на мрежата и с такава. УЗО с механизъм на задействане от късо съединение или висок ток обикновено се наричат диференциални автомати.
5. По конструктивно изпълнение. Съществуват УЗО, които се закрепват на DIN-рейка, на стена, както и уреди под формата на контакт, преносимо устройство, адаптер.
6. По работно напрежение: за 220В, 380В, комбинирани.
7. По енергозависимост. Има модели УЗО, способни и неспособни да изключат силовата нагрузка при отсъствие на работно напрежение.
8. По брой на свързани полюси: двуполюсни и четириполюсни.

За правилния избор на УЗО не е достатъчно да се знаят техническите му характеристики. За да може уредът ефективно да изпълнява защитната си функция, трябва да се вземат предвид при покупката му дължината на домашната ел. инсталация, мощността на включваните уреди и някои други параметри.

Правила за избор на защитни апарати

Преди покупката на УЗО може да се посетят форуми на електротехници за търсене на съвет относно надеждността на даден производител.

Обаче подбирането на максималния и праговия ток, броя на полюсите, схемата на закрепване и други технически параметри трябва да става строго индивидуално, като се изхожда от особеностите на помещението и електрическата инсталация.

Избор на уреда по мощност

Устройството за защитно изключване не контролира енергийното потребление на свързаните уреди, но има ограничения по отношение на максимално пропускания ток.

Затова е важно да знаете как да изберете УЗО по мощност, така че при монтажа на схемата на окабеляването правилно да отчетете енергийното потребление на всяка група помещения. Всъщност при превишаване на номиналния ток на праговата стойност за устройството, то може да изгори.

В апартаменти и частни домове обикновено се използва еднонивова или двуслоенна система УЗО. Всяка от тях има своите особености.

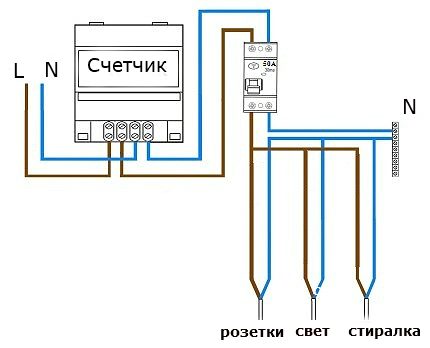

Еднонивова схема с едно УЗО – изчисляването на номиналния ток се извършва въз основа на общата мощност на едновременно свързаните към мрежата уреди.

Схемата с едно УЗО предпазва помещението от пожар, а човека – от повечето потенциални електротравми. Нейният недостатък е необходимостта от закупуване на прибор с висок праг на диференциален ток.

Например, при енергийно потребление на пералнята 2,4 kW, на осветлението 1,1 kW и на другите уреди 2,8 kW, УЗО трябва да пропуска (2400+1100+2800)/220=28 A.

В този случай, при номинален ток на устройството за защитно изключване 30 A, то няма да изгори дори при едновременна работа на всички битови уреди и осветление.

При инсталиране на едно УЗО може да възникне проблем с намирането на мястото на пробив. В която и стая да се случи изтичане на ток, ще избие електроенергията в целия апартамент. Затова е по-добре да не пестите и да монтирате разклонена защитна система.

Еднонивовата схема е разпространена в частни домове, където УЗО се инсталират отделно във всяка стопанска постройка: гараж, оранжерия, работилница.

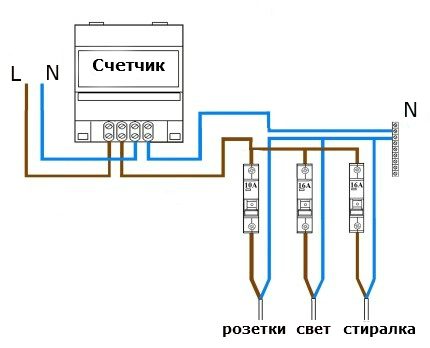

Разклонена еднонивова схема за инсталиране на УЗО. В такава ситуация проводниците от електромера с помощта на специална шина се разклоняват на няколко групи, всяка от които се контролира от отделен защитен апарат.

Изчисляването на номиналния ток за всяко УЗО при разклонена еднонивова система се извършва отделно. При това се отчита максималната мощност на потенциално свързаните към устройството уреди.

Например, при свързване към УЗО единствено на пералня с енергийно потребление 2,4 kW, неговият номинален ток трябва да бъде не по-малко от 2400/220=10,9 A.

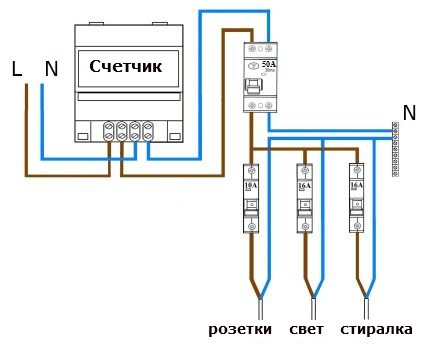

Двуслоенната схема обикновено се монтира в рамките на едно ел. табло и няма други недостатъци, освен повишените разходи за закупуване на УЗО.

Двуслоенната система УЗО се смята за оптимална от гледна точка на безопасност и ремонтопригодност.

Първото ѝ ниво се монтира на входа на апартамента и осигурява противопожарна безопасност. Номиналният ток на това защитно устройство трябва да бъде не по-нисък от максималните възможности на уреда за отчитане на електроенергия.

Второто ниво на енергозащита се поставя на отделни групи потребители. Това могат да бъдат стаи, етажи, пристройки, улично осветление, единични контакти.

Устройствата от второ ниво обикновено струват по-евтино и имат по-малък номинален ток. Сумата от техните стойности при всички инсталирани уреди трябва да бъде по-малка от тази на базовото УЗО на входа на помещението.

Например, при защитни апарати от второ ниво с номинален ток 10 A, 16 A и 16 A ще е необходимо да се монтира на общия вход уред с минимална пропускателна способност 10+16+16=42 A.

Предимството на двустепенната система е възможността за изключване на отделни групи електроуреди при наличие на токов утечка. Това позволява да се ремонтира техниката или да се открият проблеми с изолацията в стената без изключване на захранването на целия апартамент.

Изчисляване на необходимия диференциален ток

Всеки модел УЗО реагира при определено ниво на диференциален ток, възникващ между две жила на електрокабел. Затова е важно да знаете как да изберете за дома УЗО с безопасни характеристики.

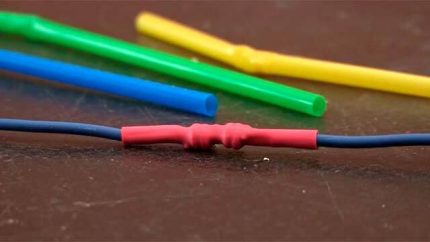

Електрическата енергия в минимални количества може да прониква дори през нормалната изолация на проводниците, която отговаря на нормите за електробезопасност

При изчисляване на праговия диференциален ток на УЗО се вземат предвид няколко параметъра:

• дължината на проводника до консумиращия електроенергия уред;
• естествения ток на утечка в техниката;
• мощностите на уредите.

Общата формула за определяне на дифтока е следната:

IΔ=(0,4ирасч(A)+0,01Lпровода(м))/1000

За пример нека вземем описаната по-горе схема на електроуредите и техните мощности. Нека дължината на кабела до всяка група битови уреди бъде равна на 12 м.

Изчисляването на параметрите на УЗО за горепосочената схема ще бъде следното:

• IΔмаш=(0,4*2800/220)+0,01*12=5,21 мА;
• IΔосв=(0,4*1100/220)+0,01*12=2,12 мА;
• IΔроз=(0,4*2400/220)+0,01*12=4,48 мА.

Според препоръките праговият ток на апарата трябва да бъде три пъти по-голям от изчисления диференциален ток. Това се дължи на повишеното електрическо натоварване в първата секунда след включване на битовата техника.

Ако не се спазва това правило, са възможни чести лъжливи задействания на УЗО, което ще създава проблеми за потребителите.

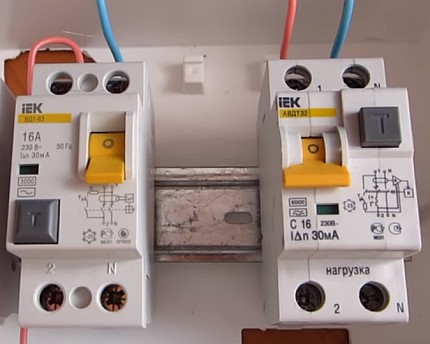

Праговият диференциален ток винаги се посочва на предния панел на УЗО, защото е ключова характеристика, влияеща на схемата на неговия монтаж

Следователно за всяка разглеждана група електроуреди минималната стойност на праговия диференциален ток ще бъде следното:

• 5,21 мА*3=15,63;
• 2,12 мА*3=6,36;
• 4,48 мА*3=13,45.

Тоест за пералнята и групата контакти ще е необходимо УЗО с диференциален ток 30 mA, а за групата осветление ще бъде достатъчно устройство с 10 mA.

Такива характеристики на уредите ще осигурят нормалното функциониране на техниката и ще предпазят хората от токов удар. Не се препоръчва за тези цели да се инсталира УЗО с параметър над 30 mA.

При двустепенна схема токът на утечка на основното защитно устройство, разположено на входа в помещението, се избира в границите 100-300 mA.

Тези УЗО задействат при пробив на стара или повредена изолация вътре в стените. По този начин се осигурява защита на помещението от пожар при скрити дефекти на електропроводката.

Време на задействане на УЗО

В двустепенна система появата на значителна утечка на ток може да доведе до задействане на защитния апарат на двете нива.

За да се избегне такава ситуация, като базово може да се инсталира селективно защитно устройство. Неговото време на задействане е 150-500 ms, което е многократно повече от това на стандартното УЗО (20-40 ms).

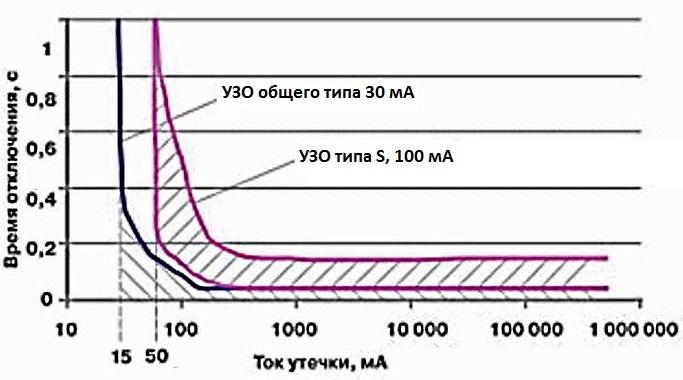

Времето на задействане на УЗО зависи от нивото на тока на утечка: колкото е по-висок и по-опасен, толкова по-бързо се изключват силовите контакти (+)

При такъв подбор на апарати ще се изключва само захранването на второто ниво, което няма да доведе до изчезване на електричеството в целия апартамент.

Що се отнася до обикновените УЗО, колкото по-малко е времето им за реакция, толкова по-безопасни са те. Този факт трябва да се вземе предвид при закупуването им.

Избор на надежден производител

Самата защитна функция на УЗО малко зависи от неговия производител. Уред на всяка фирма, с изключение на явно дефектни модели, ще изключва захранването при превишаване на праговата стойност от диференциалния ток.

Недостатъците на защитните устройства могат да се състоят в следното:

• фалшиви задействания;
• повишено бръмчене;
• нагряване по време на работа;
• крехкост на корпуса, което може да доведе до неговото повреждане при монтаж;
• малък гаранционен срок.

Колкото по-надежден и авторитетен е производителят на УЗО, толкова по-малко от изброените недостатъци ще има неговото оборудване.

По надеждност УЗО на известни местни компании не отстъпват на европейските производители, затова си струва да се разгледа техният моделен ред по-внимателно.

Въпреки това с нарастване на качеството ще расте и цената.

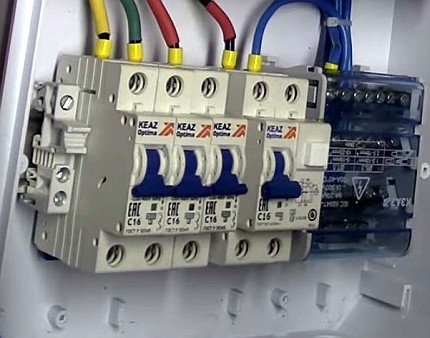

Най-надеждните производители на защитни устройства са:

• Легран;
• АББ;
• АЕГ;
• КЕАЗ;
• Шнайдер Електрик;
• Сименс;
• ДЕКрафт;
• Дженерал Електрик.

При закупуване на УЗО трябва да се помни, че това устройство се инсталира не заради спазване на строителните норми, а за опазване на здравето и живота на близки хора.

Затова не си струва да се купуват изделия на съмнителни производители. Те може не само да не задействат, но и сами да доведат до пожароопасна ситуация.

Съществуват и други критерии за избор на устройства за защитно изключване, но те имат много по-малко значение за безопасността на потребителите.

Общи съвети за избор и монтаж

Освен критериите за избор на УЗО, съществуват общи полезни препоръки при покупката и инсталирането на това оборудване.

Те ще ви помогнат да не сгрешите и веднага да закупите подходящия за конкретния апартамент или къща модел.

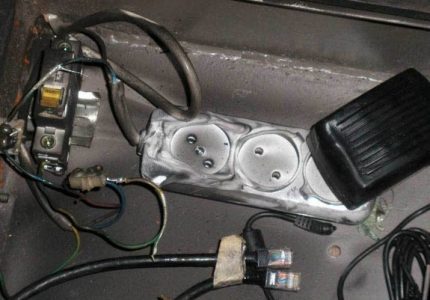

Игнорирането на правилата за монтаж на електропроводката и липсата на УЗО в схемата на електроснабдяване може да доведе до пожар в целия дом.

Съветите за избор са следните:

• препоръчва се да се вземат УЗО, които при задействане изключват не само фазата, но и «нулата»;
• в рамките на контролирания от апарата контур не трябва да има заземени електроуреди;
• уредът трябва да задейства при краткосрочни спадове на напрежението с 50% от номиналното, които могат да настъпят в първите моменти на късо съединение;
• клемите на УЗО трябва да бъдат изработени от слабо окисляващ се материал и снабдени с надеждна система за фиксиране на проводниците;
• предимство при покупката трябва да се дава на апарати с функция за защита от късо съединение и претоварване;
• УЗО от второ ниво може да не се инсталира на безопасни групи оборудване, например на таванни източници на осветление;
• на душ кабини и джакузи се препоръчва да се инсталират уреди с прагов диференциален ток 10 mA;
• трябва да се обръща внимание на възможността за свързване към апарата на алуминиеви проводници – някои устройства работят с тях некорректно.

Инсталирането на правилно избрано УЗО може да се извърши и самостоятелно. Този процес се различава малко от монтажа на контакт или превключвател.

Важно е внимателно да се разгледа схемата на свързване на проводниците и да се направи така, както е посочено на нея.

Подробна информация за правилата и схемите за свързване на УЗО в апартамент и къща е представена в тази статия.

Изводи и полезно видео по темата

Избор на УЗО с разглеждане на вариантите, както и пояснения на особеностите на различните схеми за тяхното свързване:

Правила за избор на УЗО, част 1:

Правила за избор на УЗО, част 2:

Изборът на подходящо УЗО, особено при монтаж на двустепенни системи, е по-добре да се довери на професионалисти.

По-лесно е веднъж да поканите в дома си опитен електротехник и да се консултирате с него, отколкото да сменяте неподходящата стока в магазина. В крайна сметка на карта са здравето и животът на близките хора, които ще използват домашните електроуреди.

Има какво да добавите или възникнаха въпроси относно избора на защитно устройство? Можете да оставяте коментари към публикацията, да участвате в дискусии и да споделяте собствен опит за подбор на УЗО за къща или апартамент. Формата за връзка се намира в долния блок.
