Защо избива УЗО: причини за задействане и начини за отстраняване на неизправности

Защита от изтичане на ток – една от най-важните задачи при изграждане на електрическата инсталация. За това се монтира УЗО. Компактният уред изпълнява няколко функции и, най-важното, предотвратява поразяване на човек от ток.

Ако с устройството всичко е наред, то изключва захранването само в аварийни случаи. Но понякога уредът задейства твърде често. Нека разберем защо избива УЗО и как да решим проблема.

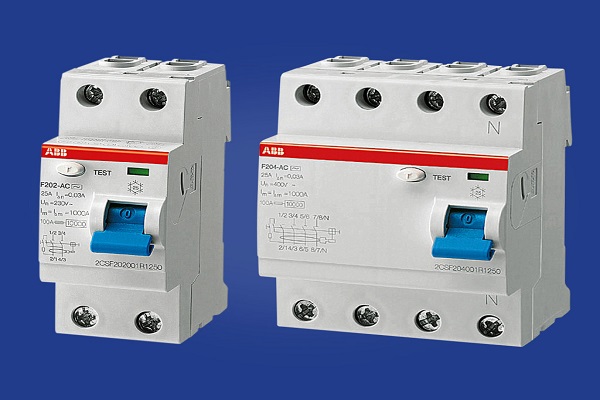

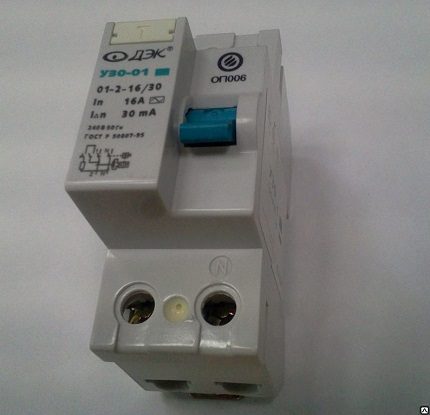

Принцип на работа на устройството за защитно изключване

УЗО е предназначено за автоматично разделяне на електрическата верига, ако показателите на диференциалния ток в защитавания участък надвишават допустимите стойности.

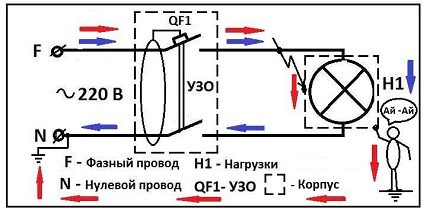

Несложен и принцип на действие на уреда. Фазата и нулата се свързват към изводите, и устройството сравнява проводниците по сила на тока.

Уредът определя изтичане на ток и реагира на него. Поради особеностите на предназначението и функционирането му, той се нарича още диференциалнотоков прекъсвач (ВДТ)

Теоретично не трябва да има разлика, но на практика има грешки. Ако тази разлика надвишава допустимите стойности, задейства механизмът за автоматично изключване.

За да няма фалшиви задействания, е важно отначало правилно да се избере уредът.

Причините, поради които УЗО изключва, могат да бъдат най-различни – от реално изтичане до фалшиво задействане. Качествен и правилно свързан уред работи без проблеми. Затова, веднага щом той се изключи, трябва незабавно да се извърши диагностика и да се отстрани източникът на проблема.

На какво може да реагира УЗО?

Преди да се заемете с отстраняването на неизправностите, трябва добре да разбирате защо изобщо може да се задейства УЗО. Това ще помогне да се разберат особеностите на диагностиката и правилно да се определят повредите, ако има такива.

Защитните устройства трябва да работят безпроблемно, затова те се проверяват преди и веднага след инсталацията, както и в случаи, когато възникнат съмнения относно функционалността.

Уредите се задействат по следните причини:

1. Изтичане на ток. Устройството се купува именно за неговото откриване, затова то просто е задължено да се задейства. Ако преди това уредът не е изключвал, трябва да се провери инсталацията. Изолацията с времето изсъхва, което води до изтичания. Ако кабелите са положени наскоро, то не са изключени дефекти в местата на техните съединения или механични повреди на изолацията при забиване на гвоздеи.
2. Проблеми с кабелите на електроуредите. Към УЗО може да бъдат свързани няколко уреда. Ако е повреден шнурът на поне един от тях, това може да стане причина за задействане на защитното устройство. Също така проблеми възникват, ако са неизправни вътрешните части на уредите: нагревателният елемент или намотката на двигателя.
3. Докосване до оголен проводник. Предназначението на уреда е да защитава потребителите от поразяване от електрически ток. Ако той се е задействал, когато човек се е докоснал до неизолиран участък от кабела, всичко е наред. УЗО отлично изпълнява своите функции.

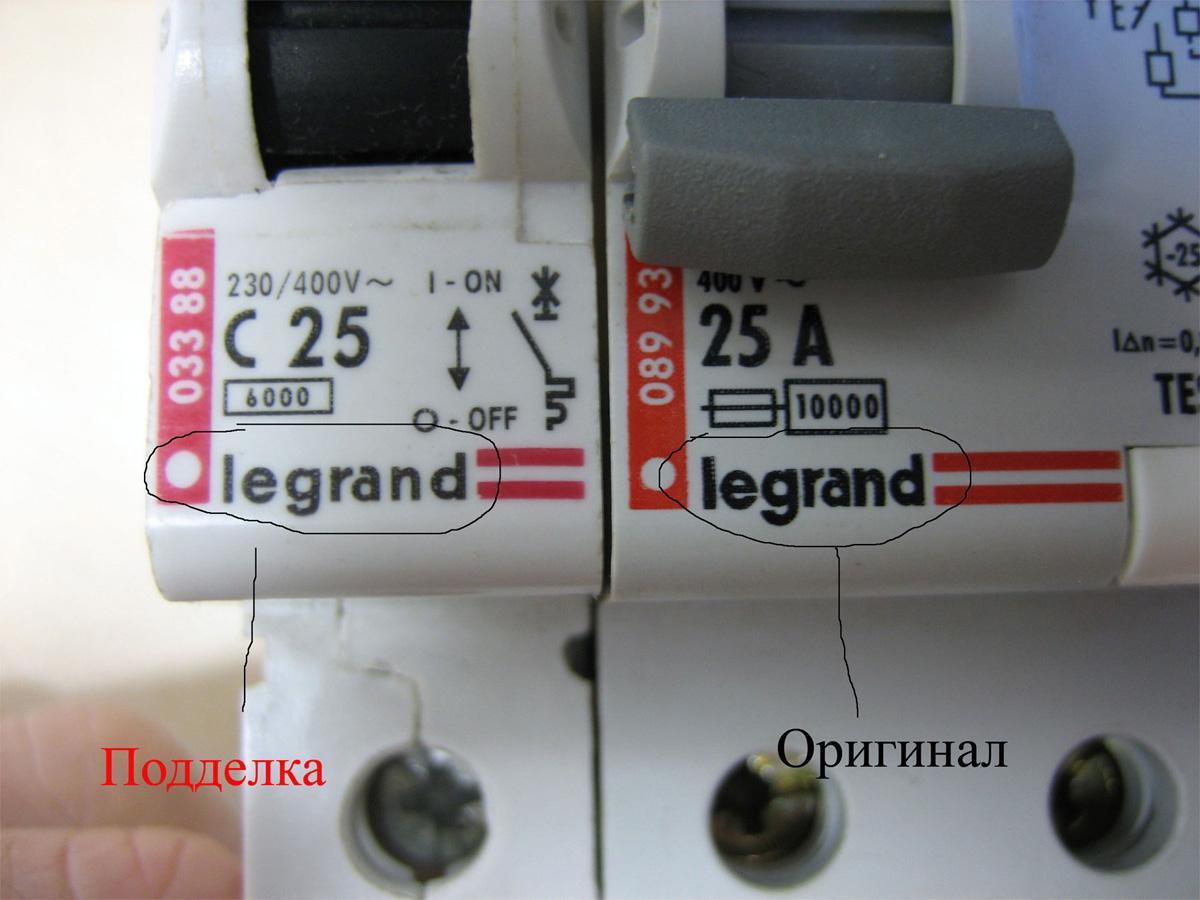

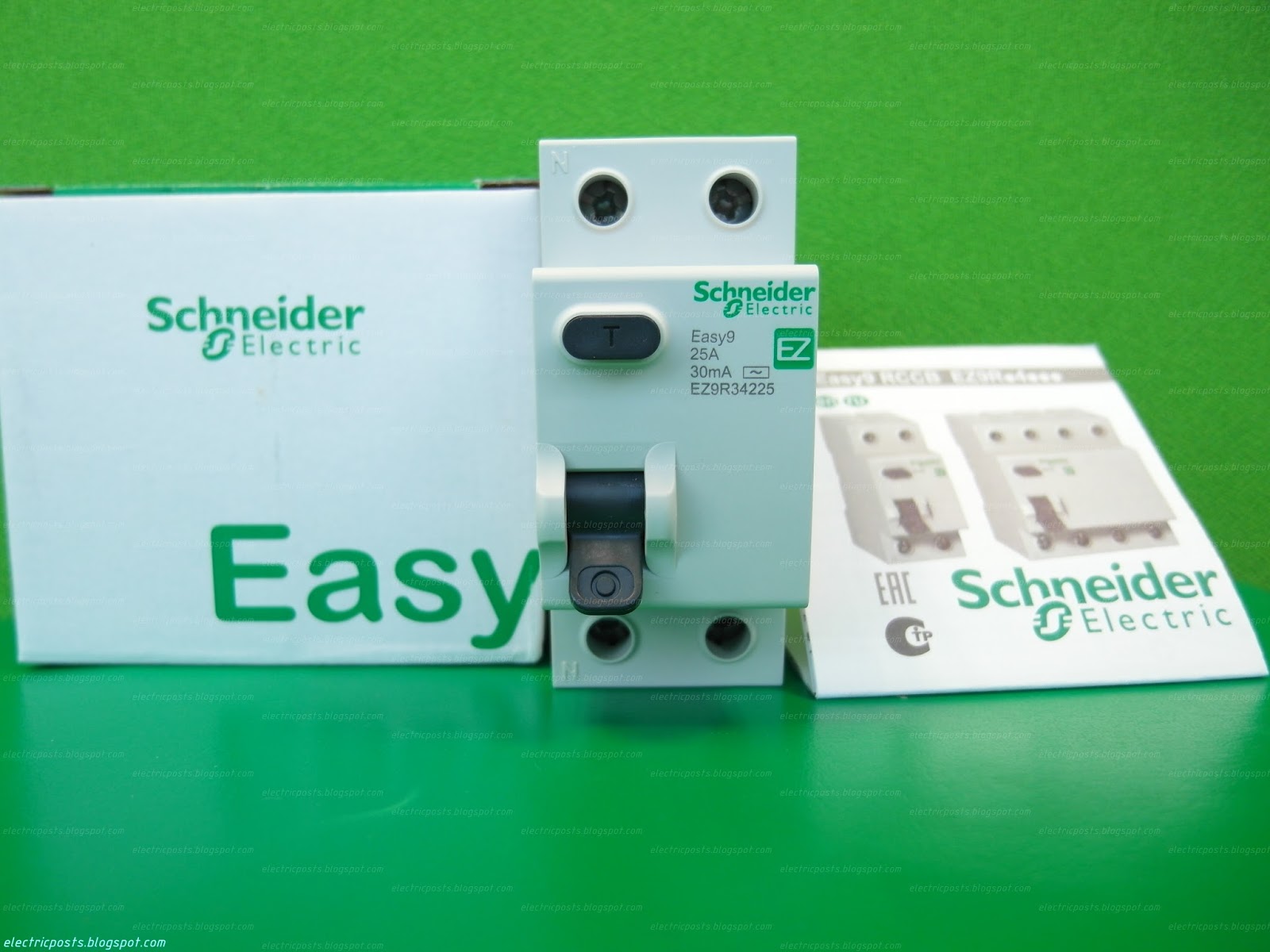

4. Неподходящо УЗО. При избора на уред няма дреболии. Ако се допусне грешка в изчисляването на техническите параметри, устройството ще се задейства фалшиво и ще създава куп проблеми. Затова преди покупка няма да е излишно да се консултирате с опитен електротехник, да уточните необходимите характеристики или да прочетете нашата статия за това как правилно да изберете УЗО.
5. Неправилно свързване на устройството. Ако при инсталирането на уреда са допуснати грешки, не са изключени случаи на фалшиво задействане. Също това се случва, когато неправилно се избира мястото на УЗО в електрическата верига. Затова трябва стриктно да се придържате към инструкциите за свързване.
6. Повреда на устройството. Задействащият механизъм може просто да се счупи. Тогава уредът ще изключва от вибрация. Също понякога залепва бутонът «Тест» или се случват други неприятности. Дори най-надеждната техника се нуждае от обслужване и ремонт.

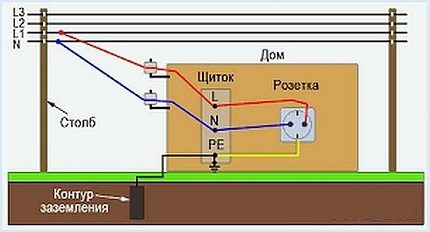

Неизправности са възможни поради неправилно обустроена система. Една от най-честите грешки на електромонтажниците е свързване на заземлението с нулевия проводник. Това категорично не трябва да се прави.

Правило, познато дори на начинаещи електротехници, обаче го нарушават не само самоуци, но и професионалисти с огромен опит. Те не спазват ПУЕ не от мързел или желание да навредят, а от най-добри подбуди.

Правилата за електробезопасност буквално са написани с кръв. Нарушенията могат да струват живота на самия монтажник или на тези, които ще използват електроуреди. Има схеми и правила за устройство на заземяването. Те трябва да се спазват стриктно.

«Злостни нарушители» оправдават действията си с това, че така може по-надеждно да се защити потребителят от токов удар.

На теория – е възможно, но на практика свързването на земя и нула само увеличава рисковете, провокира задействане на автоматични защитни устройства, създава излишни проблеми.

Основната функция на УЗО – да защитава хората от токови удари. Ако уредът отговаря по характеристики и е правилно инсталиран в електрическата верига, той ще се справя отлично със задачата.

Мястото на разположение на УЗО пряко влияе върху неговата функционалност. Ако устройството е монтирано на открито, то може да задейства поради неблагоприятни метеорологични условия.

Проблеми поради монтаж на открито

През дъждовния сезон влагата се задържа за продължително време. Във въздуха има капчици влага. Ако уредът е на открито, те попадат вътре в корпуса и предизвикват токови утечки, поради които задейства механизмът на УЗО.

Проблеми поради влага могат да възникват не само с тези УЗО, които са монтирани на открито. Ако в дома има лоша вентилация и недостатъчно отопление, уредите могат да навлажняват.

Външното разположение на защитните устройства е нежелателно не само заради валежите. Понякога уредите задействат под въздействие на мълнии, поради които се усилват токовите утечки. А студът, напротив, намалява чувствителността на УЗО, тъй като при минусови температури страдат микросхемите.

Временни трудности по време на ремонт

Повишената влажност може да наруши работата на УЗО не само при външни условия.

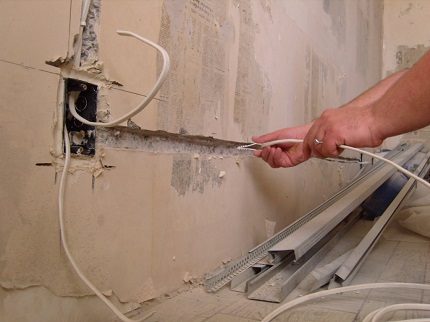

След полагане на скрита електропроводка строителите замазват каналите с мокър шпакловъчен или гипсов разтвор. Докато той напълно не изсъхне, кабелите непрекъснато се намират във влажна среда. Ако през този период се провери работоспособността на защитните устройства, могат да възникнат известни трудности.

Не трябва да се проверяват защитните устройства веднага след полагане на разтвора в трасетата. Трябва да се изчака, докато влагата напълно се изпари. Сухата шпакловка не провежда електричество, не предизвиква утечки и механизмът не трябва да изключва.

В изолацията на окабеляването има микроскопични отвори. През тях към тоководещите елементи проникват микроскопични частици вода. Мокрите шпакловъчни смеси са отлични проводници на електричество. Всичко това може да предизвика токови утечки, на които УЗО реагира.

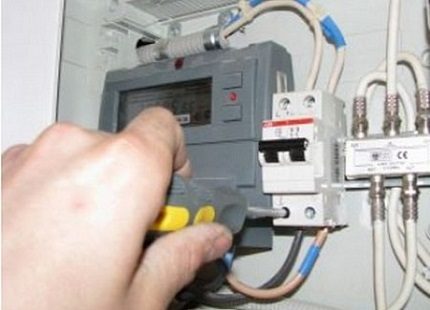

Диагностика на функционалността и търсене на повреди

Решението на проблема е възможно само след адекватна диагностика. Необходимо е да се провери правилността на схемата за свързване на защитното устройство. Тази работа трябва да се извърши особено внимателно, тъй като грешките при монтажа най-често предизвикват фалшиви задействания на механизма.

Често УЗО изключва дори след изключване на всички електрически уреди от мрежата. Това показва първоначално неправилен избор. Ако е инсталирано устройство с 32 A, по-добре е да се замени с модел с 64 A.

Само опитен специалист може да открие повредата, без да тества цялата система.

Много по-лесно е да се провери стъпка по стъпка:

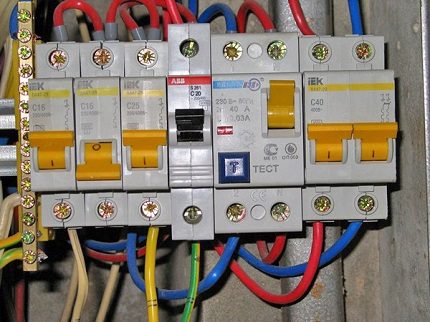

• Необходимо е да се изключи захранването в цялото помещение. Централният прекъсвач се намира в таблото. Ако проблемът възникне в апартамент, прекъсвачът е разположен в таблото на стълбищната площадка. След това УЗО се включва. Нормално автоматът трябва да го изключи. Ако не – механизмът на устройството е счупен и ще трябва да се замени.

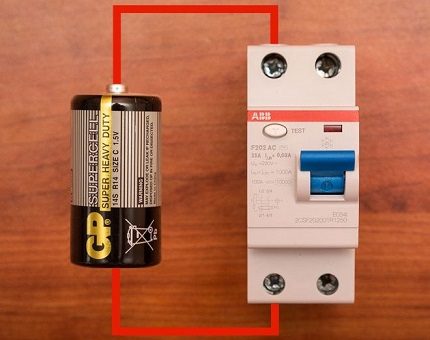

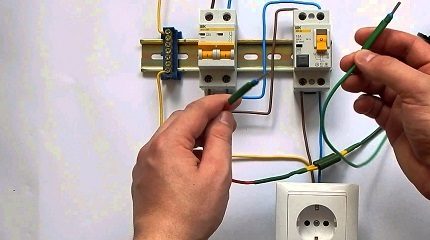

• Струва си да се провери бутонът „Тест“. Централният прекъсвач трябва да остане изключен. От изходните клеми на автомата се отделят проводниците, включва се прекъсвачът. Показател за нормална работа на бутона е положението „Включено“ на уреда. Ако флагчето се изключи без товар, значи устройството е неизправно.
• След това трябва да се определи доколко устройството съответства на токовете на потребление. Първо се изключват всички консумиращи уреди, а лостчето на автомата се включва. След това трябва последователно да се включват уредите.
• Един от уредите може да изключи УЗО-то. Ако това се случи, ще трябва да се ремонтира или да се купи защитно устройство, проектирано за по-големи допустими токове.

За други начини за проверка на работоспособността на УЗО можете да прочетете в този материал.

Ако УЗО изключва при изключени електрически уреди, значи проблемът е в окабеляването. Ще трябва да се тества, за да се определи повреденият участък.

Как самостоятелно да отстраните неизправностите?

Най-лесно е да се открие неизправност във вътрешното устройство на електрическите уреди. Като ги изключите и след това включвате един по един, може точно да определите кой уред предизвиква задействане на защитната автоматика. След това остава само да проверите самия уред. Не е изключено той да е напълно изправен, но за него е необходимо да се инсталира УЗО, проектирано за по-големи токове.

Изтичането може да бъде свързано с неизправности на мощни електрически уреди или окабеляване. Ако УЗО изключва поради техника, това е лесно да се определи

Най-често проблемите с УЗО възникват поради уреди, в които са инсталирани мощни нагревателни елементи: електрически фурни, бойлери, перални машини.

Когато виновникът бъде намерен, има смисъл да го закарате в сервизен център. Професионалните майстори ще могат точно да определят и поправят повредата.

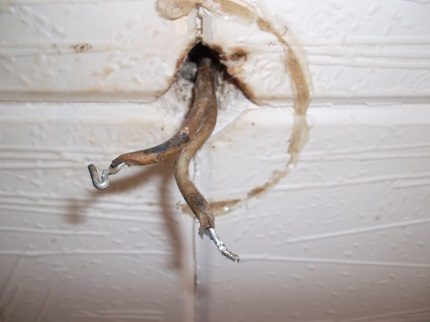

Старата електропроводка може да донесе много неприятности. В идеален случай тя трябва незабавно да бъде заменена с нова. Но в действителност не винаги е възможно да се направи бързо.

УЗО може да изключва дори с нова електропроводка. Причината може да бъде всякаква: попадане на влага върху открит участък от кабела или отделяне на нулевия проводник. За да се определи точно мястото на утечката, ще трябва да се извърши пълна ревизия на електрическите точки.

На първо място се проверява работата на източниците на светлина. Това е най-лесно. Трябва да се обърне внимание дали устройството не изключва при включване на един от осветителните тела. Ако с тях всичко е наред, се ревизира трасето на полагане на електрокабела. По-лесно е да се прави в дървени къщи, където е монтирана открита система. А при скритата инсталация има повече проблеми, тъй като ще е необходимо да се намери специален уред и да се научите да го използвате.

За да не възникнат проблеми в бъдеще под формата на неизправна електропроводка, препоръчваме да прочетете статията за това какъв електрокабел да използвате за инсталацията в апартамента. Повече подробности – преминете по линка.

Точните места на полагане на кабелите могат да се определят само с помощта на специални уреди. Някои майстори са способни сами да изработят устройства, които реагират на проводници, разположени под 10-сантиметров слой мазилка.

Професионалните електротехници често използват детектора «Дятел» (E-121). Това е практически безупречно устройство, способно с висока точност да определи не само кабелите в стената, но и местата на прекъсвания. Дълбочината на работа на сигнализатора е 7 см. Благодарение на него се намира повредена електропроводка дори под гипсокартон.

Достоен аналог на «Дятел» – сигнализатор MS (Китай). При използването му понякога възникват проблеми, тъй като трябва да свикнете с особеностите на функционирането. MS открива всеки метал в стените, затова реагира не само на електропроводка, но и на гвоздеи. А екранираните с фолио покрития кабели той «не вижда», което създава редица неудобства.

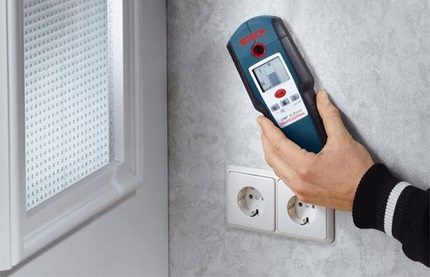

За търсене на електропроводка и места на прекъсвания се използват модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Могат да се използват топловизори, които също са се доказали отлично.

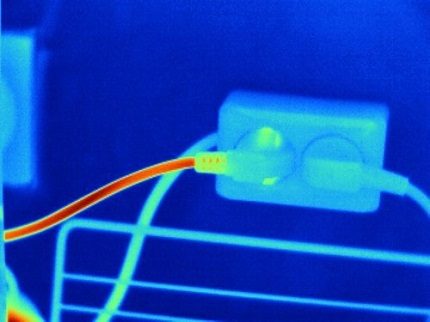

Топловизорът е идеален инструмент за електротехника. С негова помощ могат да се определят местоположението на електропроводката, да се изясни нейното качество, да се намери прекъсване. Единственият нюанс: такава диагностика ще излезе скъпо, ако се купува уред.

Има и други начини да се намери скритата инсталация. Приблизителното ѝ местоположение е очевидно: кабелите се полагат строго вертикално или хоризонтално, така че е достатъчно да си представите правите линии от електрическите точки, за да разберете схемата. Над тези места можете да проведете включен радиоприемник или микрофон: появява се характерен шум от смущения.

Повече за правилата за окабеляване и проектиране на електрическата инсталация в къщата прочетете нататък.

Когато мястото на теча бъде определено, трябва да се установи характерът на повредата и да се отстрани самостоятелно или с помощта на специалист.

Изводи и полезно видео по темата

Със защитните устройства не рядко възникват трудности, но и без тях не може да се мине. За да предотвратите проблемите, трябва внимателно да се отнесете към въпросите на избора, инсталирането и експлоатацията на УЗО. Ако уредът изключва, използвайте съветите на специалистите, дадени във видеоматериалите по-долу.

Видеоурок за избор на УЗО:

Чести грешки при инсталиране:

Причини, поради които защитното устройство изключва:

За да осигурите нормалната работа на устройството за защитно изключване, не е задължително да сте професионален електротехник, но ще са необходими елементарни умения. Ако сте уверени в силите си, проведете самостоятелна диагностика на уреда, поправете неизправностите.

Ако не, то не рискувайте с живота си заради стремежа да спестите. Да извикате специалист и да платите за работата му е по-изгодно, отколкото да получите токов удар и да не постигнете резултат.

Възможно ли е да са ви известни други причини, поради които УЗО изключва, и знаете ли как да се справите с тях? Моля, споделете своя опит с другите посетители на сайта – оставяйте коментари, задавайте въпроси в разположения по-долу блок.
