Как да проверите УЗО за работоспособност: методи за проверка на техническото състояние

Устройството за защитно изключване (УЗО) може с увереност да се причисли към приспособленията, които трябва да бъдат във всеки дом. Такъв апарат е способен да сигнализира за изтичане на ток и, съответно, да спасява жителите от пожар и електрически травми.

Въпреки това, за да бъдете напълно уверени в защитата, желателно е да сте наясно как самостоятелно да проверите УЗО и да се уверите в неговата изправност.

В този материал ще разкажем какво е УЗО, ще представим основните характеристики на това устройство, а също така ще назовем няколко прости начина да проверите уреда за работоспособност.

Какво представлява УЗО?

Правилното име на УЗО – автоматичен, управляван от диференциален ток прекъсвач. Този комутационен уред служи за автоматично прекъсване на веригата при превишаване на зададените стойности на тока на дисбаланс, възникващ при определени условия.

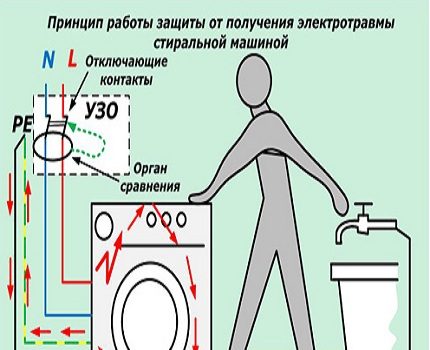

Работата на вътрешния механизъм на апарата е изградена на следните принципи: към клемите се свързват нулевият и фазовият проводници, след което се сравняват по ток. При нормално състояние на цялата система между показателите на силата на тока на фазата и данните на нулевия проводник няма разлика. Нейното появяване свидетелства за изтичане. След анализ на ненормалното състояние апаратът се изключва.

Функциите, които изпълнява устройството за защитно изключване, не са свойствени на обикновените прекъсвачи. Последните реагират само на претоварване или късо съединение.

Изразявайки се с по-прост език, УЗО задейства и прекъсва мрежата в случая, когато токът започне да постъпва извън границите на електропроводката или на свързаните към електрическата мрежа уреди.

В тези вериги, в които са възможни течове и е много вероятна възможността за поразяване на хората с електричество, най-често се инсталира УЗО. В дома или апартамента това са места, където се натрупват пари, като по този начин предизвикват повишена влажност. Това са кухнята и банята. Освен това точно тези помещения са най-натоварени с различен вид електроуреди.

Минималният ток, чието протичане се усеща от организма на хората, е 5 mA. При стойност от 10 mA мускулите спонтанно се свиват и човек не може самостоятелно да пусне опасния електроуред от ръцете си. Въздействието на ток от 100 mA води до летален изход.

Един от обичайните електрически помощници може да удари човек с ток в случай, че няма възможност да го заземи или това не е взето предвид при конструирането. Когато в един от уредите се наруши изолацията на проводниците, токът ще постъпва върху корпуса на агрегата.

В случай на липса на заземяване, при допир до такава повърхност човек ще получи удар от електричество. За да не се случи това, се изисква инсталиране на защитно устройство за изключване.

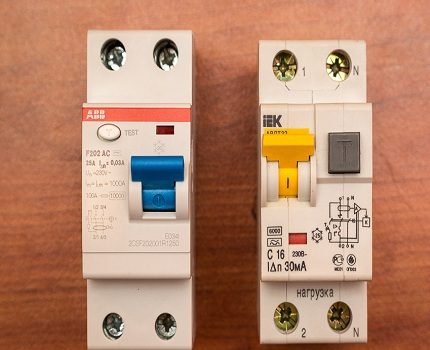

Конструкциите на УЗО могат да се различават по начина на действие. Производителите пускат апарати, които имат източник на спомагателно захранване за нормална работа на електронната схема, и уреди, които се справят без него.

Електромеханичните защитни устройства задействат директно от тока на утечка, използвайки при това потенциала на предварително заредена механична пружина. Работата на УЗО с електронни компоненти зависи изцяло от наличието на напрежение в мрежата. За изключване му е необходимо допълнително захранване. Във връзка с това последното устройство се счита за по-малко надеждно.

Характеристики на защитното устройство

В продажба могат да се намерят много разнообразни модели на диференциални токови ключове. Помежду си те се различават по производствени норми, начин на инсталиране и област на използване.

Неправилният избор на защитно устройство може да доведе до следните неприятности:

• Уредът постоянно ще задейства, реагирайки на най-малките утечки, които присъстват в електрическата мрежа на всеки дом.
• Ако при покупката е бил избран уред с завишени характеристики, той може да не реагира на аварийна ситуация. В резултат на това вероятността от електротравма е висока.

За да се избегнат подобни казуси, е необходимо задължително да се изучат характеристиките на УЗО. Те могат да се прочетат по специалните маркировки, нанесени върху корпуса на апарата.

Номинален ток на натоварване

Това е една от най-важните характеристики. Цифрата показва максималната стойност на тока, който може дълго време да преминава през апарата, без да му причинява никаква вреда. Величината се обуславя от устойчивостта на силовите контакти и проводниците при определено натоварване. При това те остават в работно състояние.

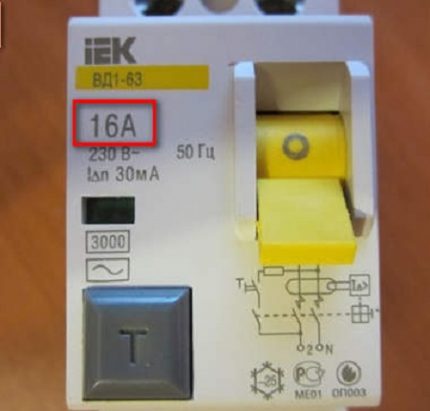

Стойността на номиналните токове винаги се посочва на предния панел на защитния уред. Лесно е да се намери оптималната стойност, като се знае максималната консумирана мощност. Тя трябва да се раздели на фазовото напрежение. Няма смисъл да се инсталира диференциален прекъсвач с ток, по-голям от номиналния ток на автомата, който стои пред него.

Стойностите на номиналните токове са типични за всички модели: 16 А, 25 А, 40 А, 63 А, 80 А, 100 А, 125 А.

Какво е ток на задействане?

Може да се каже, че това е най-важният параметър. Той показва тока на утечка, при който защитата сработва и апаратът се изключва. На корпуса тази стойност се обозначава със символите IΔn. Стандартните настройки на номиналния диференциален ток са от 6 мА до 500 мА.

Всяка от стойностите показва къде точно може да се прилага апаратът. Например, уред с IΔn равен на 500 мА няма да може да защити човек от електротравма.

Неизключващ номинален диференциален ток

Това е параметър, който характеризира прага на сработване на уреда. Означава се като IΔn0. Стойността винаги е равна на половината от номиналния диференциален изключващ ток (IΔn), т.е. уред със стойност 10 мА ще се изключи при утечка на ток от 5 мА.

Ако през защитното устройство протича ток на утечка по-малък от този показател – апаратът няма да сработи.

Време на задействане на УЗО

Тази стойност показва скоростта на реакция на защитното устройство в аварийна ситуация. Номиналното време на изключване на диференциалния прекъсвач се обозначава със символи Tn. Нормата е максимум 0,3 сек. Качествените съвременни защитни устройства сработват за 0,1 сек, но такава голяма скорост не е необходима.

Типове устройства: АС – уредът сработва при мигновено възникване на променлив ток; А – при променлив или пулсиращ ток; В – при постоянен, изправен и променлив ток; S – преди сработване се изчаква определено време (0,15-0,5 сек); G – времето на закъснение е по-малко от това на предходния (0,06-0,08 сек).

Причини за задействане на уреда

Причините за изключване на мрежата от защитното устройство са доста много, но само след тяхното установяване могат напълно да се отстранят проблемите.

Освен това, за да се избегнат сериозни последствия, трябва да се постараете да намерите проблемното място възможно най-бързо.

Причина #1 – изтичане на ток

Утечка в мрежата възниква най-често при наличие на стара електропроводка. С времето изолацията изсъхва и някои нейни участъци оголват. Същият проблем може да възникне след смяна на старата проводка с нова, когато съединението е било изпълнено некачествено.

Преди да забиете гвоздей в стената, за да окачите картина или осветително тяло, непременно трябва да се установи разположението на скритата електропроводка.

Като трета, доста често срещана причина, може да се посочи случайното повреждане на скритата проводка. Например, чрез забиване на гвоздей в стената.

Причина #2 – късо съединение между земя и нула

Правилата на ПУЕ забраняват комбинирането на нулеви проводници и заземяване. Въпреки това, някои небрежни майстори пренебрегват съществуващите „табута“ и постъпват по свой начин, без да вземат предвид, че по този начин заплахата от токов удар за хората се увеличава многократно.

Причина #3 – неблагоприятни метеорологични условия

Времето може значително да повлияе на работоспособността на защитното устройство в случай, че разпределителното табло се намира извън помещението, тоест на открито. Поради появата на микроскопични водни частици вътре в конструкцията, може да настъпи задействане на уреда.

Ако навън е мраз, защитният апарат, обратно, може да не изпълнява функциите си. Това се дължи на факта, че ниските температури влияят отрицателно на микросхемите и могат напълно да ги повредят.

Известни са случаи на изключване на мрежата от защитното устройство по време на гръмотевична буря. Мълнията е способна да усили дори много незначителни течове, присъстващи в дома.

Причина #4 – неправилно инсталиране на самия уред

Такъв казус като фалшиво изключване може периодично да възниква поради неправилен монтаж на защитното устройство.

Ето защо е препоръчително да се заемате самостоятелно с монтажа само след щателно проучване на инструкцията. Към това може да се отнесе и неправилният подбор на характеристиките при покупка.

Причина #5 – неизправности в битовите електроуреди

Повредата на кабела, с който битовият електроуред се свързва към мрежата, предизвиква моментално задействане на защитното устройство.

Това се случва и при изтичане на ток от вътрешни части, например, нагревателния елемент на бойлера или намотката на двигателя на някой от включените уреди.

Причина #6 – повишена влажност

Случва се, че след извършване на монтаж на скрита инсталация, трасето се замазва с шпакловка и веднага се опитват да проверят извършената работа. В подобни случаи защитното устройство се задейства поради обкръжението на проводниците с влажна шпакловка.

Това е свързано със способността на водата да провокира течове през микроскопични пукнатини и други дефекти на изолацията. Ако се изчака, докато шпакловъчният материал напълно изсъхне и се повтори манипулацията, най-вероятно изключването няма да се повтори.

Проверка на УЗО за работоспособност

За да се чувствате в безопасност, трябва редовно, поне веднъж месечно, да извършвате проверка на защитното устройство.

Можете да направите това самостоятелно у дома. Всички известни начини за проверка са доста прости и достъпни.

Способ №1 – изпитване с помощта на бутон ТЕСТ

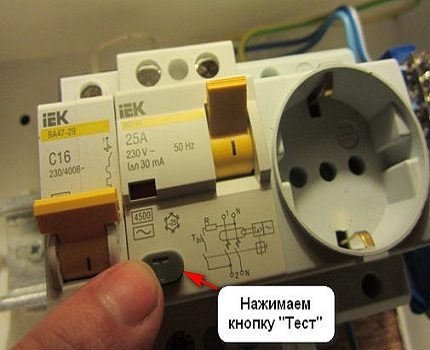

Бутонът за тестване се намира на предния панел на уреда и е обозначен с буквата «Т». При натискането му се симулира теч и се задействат защитните механизми. В резултат на това апаратът прекъсва захранването.

При натискане на ТЕСТ-бутона изправното устройство трябва да реагира с моментално изключване. Препоръчва се такава проверка да се провежда веднъж месечно.

При определени условия обаче УЗО може да не се задейства:

• Неправилно свързване на уреда. За да се поправи ситуацията, е необходимо подробно проучване на инструкцията и повторно свързване на апарата по всички правила.
• Самият бутон ТЕСТ е неизправен, тоест уредът работи нормално, но не се извършва имитация на изтичане. В този случай, дори при правилно инсталиране, УЗО няма да реагира на тестването.
• Неизправности в автоматиката.

Последните две версии могат да бъдат потвърдени само чрез алтернативни методи за проверка.

За да се убедите в надеждността на задействането на тестовия механизъм, трябва да повторите натискането на бутона 5-6 пъти. При това след всяко изключване на мрежата не забравяйте да върнете клавиша за управление в изходно положение (състояние „Вкл“).

Способ №2 – проверка с батерия

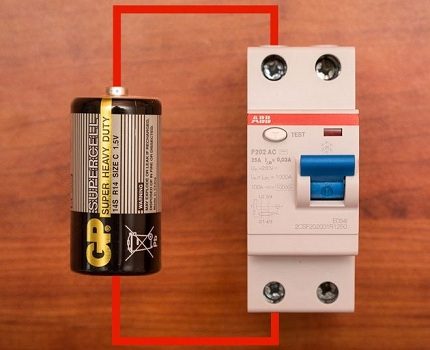

Вторият несложен начин да проверите сами УЗО в домашни условия за работоспособност е използването на познатата на всички пръстова батерия.

Такова тестване може да се провежда само със защитно устройство с номинал от 10 до 30 mA. Ако апаратът е проектиран за 100-300 mA, УЗО няма да се задейства.

Използвайки тази методика, се изпълняват следните действия:

• Към всеки полюс на батерията (1,5 – 9 V) се свързват проводници.
• Единият проводник се свързва към входа на фазата, а другият към изхода ѝ.

В резултат на тези манипуляции изправното УЗО ще се изключи. Същото трябва да се случи и при свързване на захранващия елемент към нулевия вход и изход.

При проверка с батерия се задействат само електромеханични защитни устройства. За електронните варианти в този случай липсва необходимото захранващо напрежение.

Преди да извършите подобна проверка, задължително трябва да изучавате характеристиките на уреда. Ако апаратът е с маркировка А, може да го проверявате с батерия с произволна полярност. При проверка на защитно устройство от тип AC уредът ще реагира само в един случай. Затова, ако по време на проверката не се задейства, трябва да смените полярността на контактите.

Способ №3 – използване на крушка с нажежаема жичка

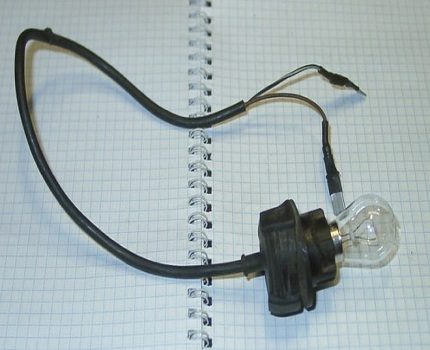

Още един верен начин за контрол на работоспособността на защитното устройство – с помощта на лампа с нажежаема жичка.

За изпълнението му са необходими:

• отрез от електрически проводник;
• лампа с нажежаема жичка;
• патрон;
• резистор;
• отвертки;
• изолационна лента.

Освен изброените предмети може да ви трябва инструмент, с който лесно да свалите изолацията. За най-добрите устройства за оголване на проводници можете да прочетете в този материал.

Лампите с нажежаема жичка и резисторите, предвидени за проверка, задължително трябва да имат подходящи характеристики, тъй като УЗО реагира на определени стойности. Най-често защитното устройство, което се купува за монтаж в къща или апартамент, е проектирано да реагира при изтичане от 30 mA.

Защитното устройство започва да се включва в случай, когато възникне ток на утечка. Подобна имитация може да се създаде самостоятелно с помощта на обикновена лампа с нажежаема жичка и определени параметри на съпротивление.

Необходимото съпротивление се изчислява по формулата:

R = U/I,

където U е напрежението в мрежата, а I е диференциалният ток, за който е проектирано УЗО (в този случай това е 30 mA). В резултат се получава: 230/0,03 = 7700 Ω.

Лампата с нажежаема жичка от 10 W има съпротивление приблизително 5350 Ω. За да се получи необходимата стойност, остава да се добавят още 2350 Ω. Именно с такава стойност е необходим резисторът в тази схема.

След подбора на необходимите елементи се сглобява схемата и, извършвайки следните манипулации, се проверява работоспособността на УЗО:

1. Единият край на проводника се вкарва във фазата на контакта.
2. Вторият край се прикрепя към клемата за заземяване в същия контакт.

При нормална работа на защитното устройство, то се изключва.

Ако в дома липсва заземяване, методиката на проверка леко се променя. На входното табло, а именно на мястото, където се намира автоматиката, се вкарва проводник в клемата за вход на нула (означена с N и се намира отгоре). Вторият му край се вкарва в клемата за изход на фаза (означена с L и се намира отдолу). Ако с УЗО всичко е наред – то ще се задейства.

Способ №4 – проверка с тестер

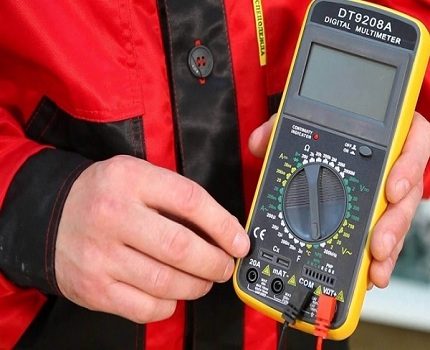

Методът за проверка на изправността на защитното устройство с помощта на специални уреди – амперметър или мултиметър – също се прилага в домашни условия.

За изпълнението му ще са необходими:

• лампа (10 W);
• реостат;
• резистор (2 kΩ);
• проводници.

Вместо реостата за проверка може да се използва димер. Той е със същия принцип на действие.

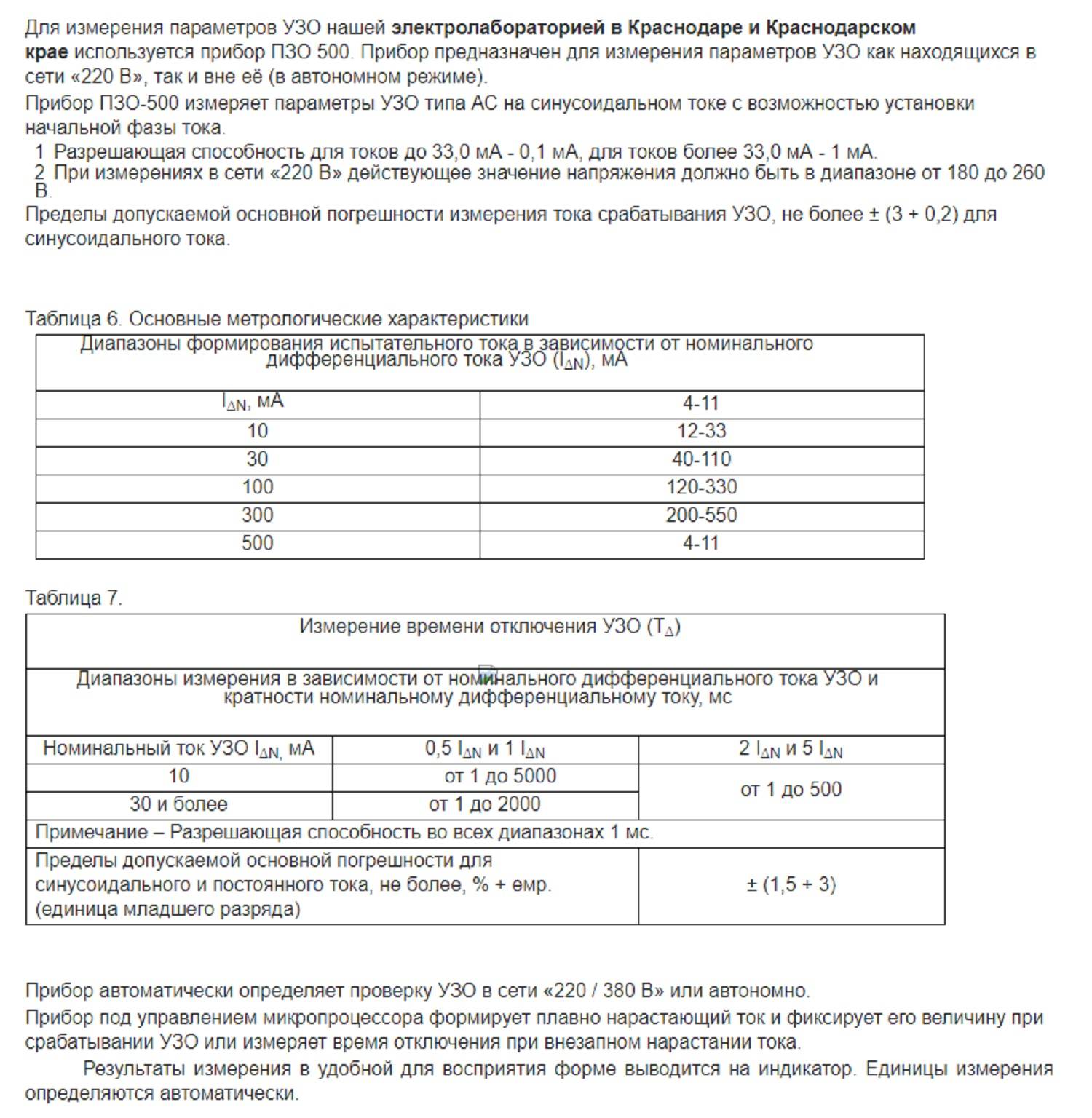

Подобни уреди позволяват без допълнителни схеми да се проверяват параметрите на защитни устройства от различни типове, с различни граници по диференциален ток.

Схемата се сглобява в следната последователност: амперметър – лампа – резистор – реостат. Щупът на амперметъра се свързва към входа на нула в защитното устройство, а проводникът се свързва от реостата към изхода на фаза.

След това бавно се завърта регулаторът на реостата в посока на увеличаване на тока на утечка. Когато защитното устройство се задейства, амперметърът ще отчете стойностите на тока на утечка.

Изводи и полезно видео по темата

Проверка на УЗО за задействане с помощта на лесни подръчни средства:

От този видеоматериал можете да научите как да тествате УЗО с помощта на батерия:

След като проучите подробно препоръките, можете да изберете за себе си оптималния вариант и редовно да извършвате контрол самостоятелно. Само в този случай можете да сте напълно сигурни, че никой от домакинството няма да бъде наранен от електрически ток.

Ако имате въпроси по темата на статията, можете да ги зададете в блока с коментари. Може би знаете други начини за проверка на УЗО за работоспособност? Разкажете на нашите читатели за тях.
