Действащите в момента строителни стандарти имат за цел да отчитат значителното количество електрооборудване, оборудващо жилището. Поради което защитата на собствениците от евентуален токов удар е важно изискване. Една от главните роли в организацията на ефективна бариера играе устройството за защитно изключване.

Ще разкажем как да свържете УЗО в апартамент без заземяване. В представената от нас статия са описани подробно изпитани на практика схеми за сглобяване на електрически мрежи със защитен механизъм. Самостоятелните домашни майстори ще намерят при нас инструктаж за сглобяване.

Необходимост от заземяване на УЗО

Счита се, че безупречното функциониране на устройството за защитно изключване се постига само при условие на наличие на електрическа мрежа с контактен проводник на фазата, проводник на «нула» и заземяваща шина.

По същество, ако се разглежда работата на УЗО и заземяващата шина, функционално и двете устройства са предназначени да изпълняват аналогични действия – да изключат веригата в случай на изтичане на ток върху корпуса. Разликата се отбелязва само в схемния принцип.

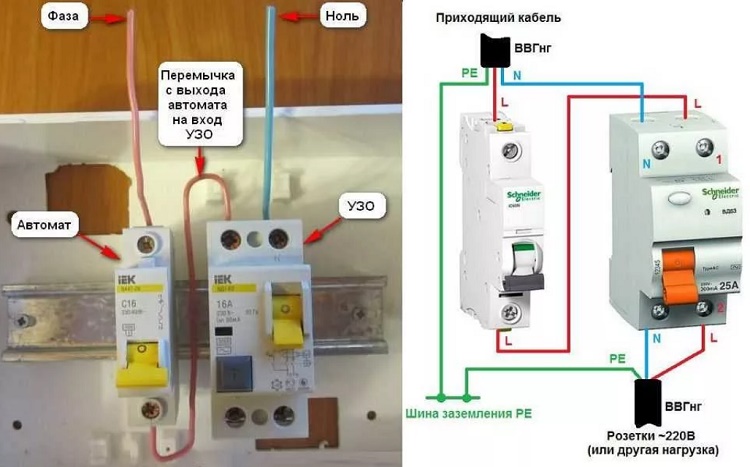

Връзка автомат-УЗО
Класическа монтажна двойка, благодарение на която се осигурява доста ефективно блокиране и от токов удар, и от евентуални пожари поради късо съединение

Оттук следва логичен извод: и двете схемни решения са приложими в практиката на електроснабдяване на жилището. Освен това, оптимален изглежда вариантът за съвместно използване на тези две схемни решения.

Ако на линията за електроснабдяване се инсталира УЗО, организацията на заземяването, по голяма сметка, е допустимо да се изключи. При това внедряването на защитното устройство изглежда разумно решение и за двупроводна електрическа мрежа, където технически липсва заземяваща шина.

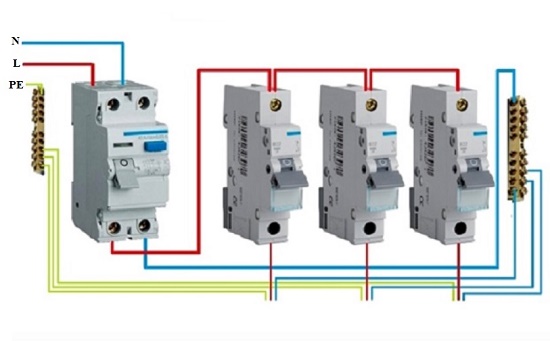

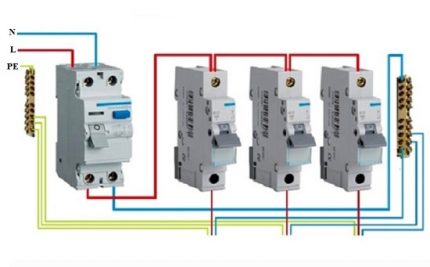

УЗО съвместно със заземяване
Оптимално техническо решение за изграждане на електрическо схемно разпределение на жилищни сгради, когато наред със защитния уред за изключване е задействана и заземяваща шина. Подобни решения са стандарт за нови постройки.

Същински, ако се изследва внимателно самият уред УЗО, на него няма да се намерят клеми, специално предназначени за свързване на «земя».

Този фактор потвърждава още веднъж възможността за включване без заземяване. Въпреки това съвременните проекти за домостроене задължително предполагат наличие на заземяваща шина.

Как функционира защитният уред без «земя»?

Вариантът на свързване без заземяване е типичен случай за апартаменти и частни къщи от стари сгради. Електроснабдяването на такива сгради обикновено е организирано без подвеждане на заземителна шина. Но доколко правилно трябва да се очаква действието на УЗО без включване на «земя»?

Свързване на УЗО без заземяване
Вариант на окабеляване, широко разпространен за проекти за недвижими имоти от стар образец. Внедряването в старата инфраструктура на устройства за защитно изключване трябва да се извършва при липса на заземителна шина

Например по време на експлоатацията на електрическо оборудване е настъпил пробив на корпуса. При липса на заземителна шина не може да се разчита на моментално задействане на инсталираното УЗО. Ако човек докосне корпуса на пробитото оборудване, токът на утечка ще потече към «земята» през тялото на човека.

Ще е необходим известен период от време (праг на настройка на устройството) до момента, когато УЗО се задейства. През този интервал от време (достатъчно кратък) остава напълно допустим риск от нараняване от въздействието на електрически ток. Междувременно УЗО би се задействало незабавно при наличие на заземителна шина.

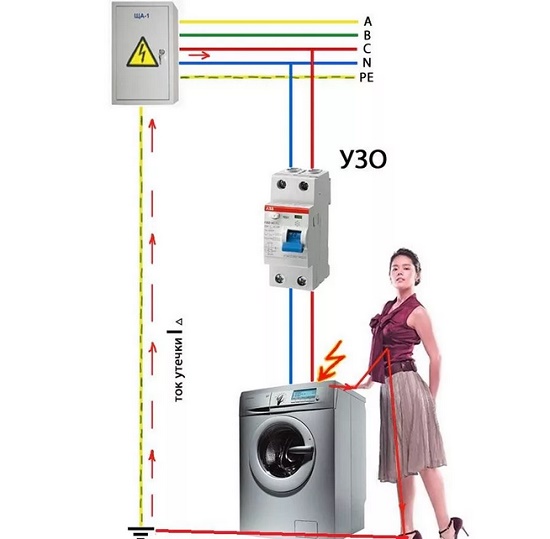

Ток на утечка без заземяване
Схема на електрическо окабеляване без наличие на «земя», където защитното устройство се свързва без допълнителна заземителна шина, все пак остава до известна степен опасно за потребителя. В такива ситуации трябва внимателно да се настройва УЗО на прага на задействане

На този пример лесно може да се направи заключение, че свързването на УЗО и автомати в апартаментното табло или таблото на частна къща винаги трябва да се извършва заедно със свързване към заземителната шина. Друг е въпросът, че остават достатъчно много сгради, където няма възможност да се направи това поради липса на «земя» в проектните схеми.

За варианти на сгради, където електроснабдяването е организирано без заземяване, устройството за комутационна защита посредством УЗО всъщност изглежда единственото ефективно средство за защита, което може да се приложи в такива условия. Затова ще разгледаме възможните схеми, приложими за електроснабдяването на частни жилища.

Схеми за свързване на УЗО без заземяване

Едно от традиционните схемни решения, при които се използва защитното устройство УЗО, е вариантът за инсталиране на устройството директно на входа на енергоснабдяването в структурата на обекта. Тоест устройството за защитно изключване се монтира веднага след електромера.

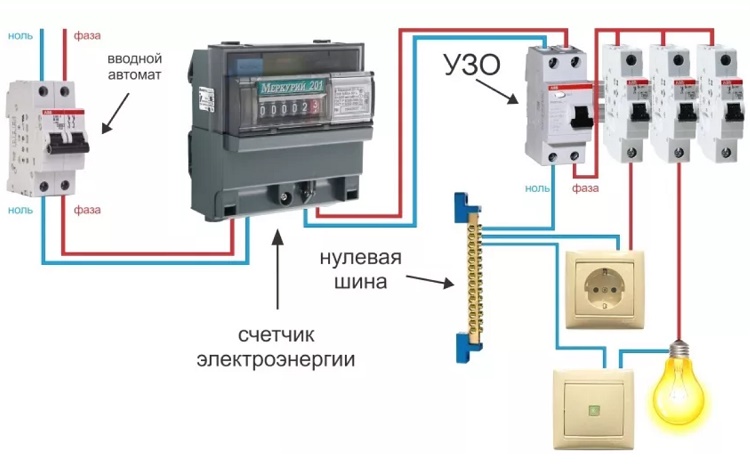

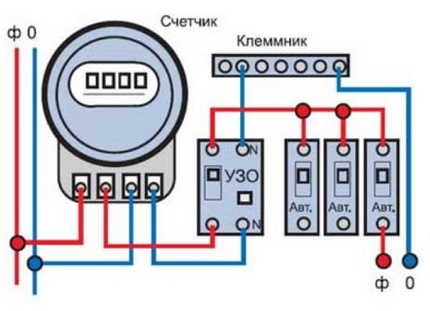

Схема на окабеляване с ввод на УЗО
Традиционно свързване, характерно за повечето случаи на използване на устройство за защитно изключване на електрически захранващи линии в частния сектор

С този подход се осигурява пълна защита на електропроводката на жилището, а оттам и контрол на токов утечка на всеки битов електроуред. От електрическата мрежа напрежението се подава чрез кабел към устройство, което съчетава в един корпус две фазови и две нулеви клеми (има и трифазни устройства).

Тези две двойки клеми се разделят на входни и изходни. През едната двойка преминава фазовата линия, през другата – нулевата. След като завършите окабеляването по тази схема, по-нататък се инсталират допълнителни автомати за всеки вид товар.

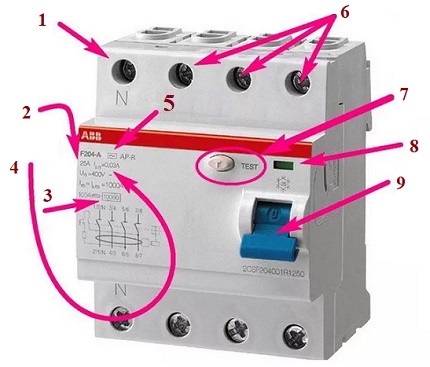

УЗО за трифазно свързване
Изпълнение на трифазното устройство: 1 – клема за подвеждане на нулевата шина; 2 – стойност на работния ток; 3 – стойност на допустимите свръхтокове; 4 – стойност на тока на отсечка; 5 – тип на устройството; 6 – фазови клеми; 7 – тестов бутон; 8 – индикатор за действие; 9 – бутон за нулиране

Предимството на това схемно решение е икономия на електрооборудване. Само с инсталирането на едно устройство успешно се решава въпросът със защитата. От друга страна обаче, ако в домашната мрежа се появи обект на токов утечка, настъпва пълно изключване на захранването на жилището.

За някои случаи подобна ситуация може да се окаже неподходяща. До известна степен се намалява комфортният компонент за собствениците на имота. Подобен недостатък може да се разреши с помощта на друго схемно решение – по-функционално по отношение на посекционно изключване.

Включване на УЗО с разширена функционалност

Донякъде различно схемно решение, предполагащо внедряване на УЗО във всеки отделен клон на електрозахранването, позволява да се направи защитата по-„мека“ по отношение на блокиране на захранването.

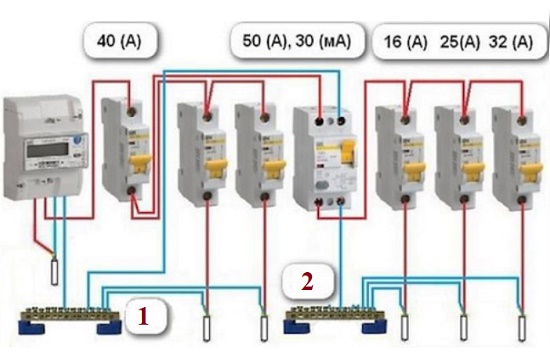

Функционално разширена схема
Леко променен вариант на схемно решение, при който се използват два (или няколко) защитни устройства. При това едното е входно, а останалите – междинни: 1, 2 – ленти с клеми на нулевата шина

Тук се използват няколко защитни устройства, в зависимост от броя на разклоненията на електрическата мрежа на апартамента.

Например, ако съществуват две разклонения, схемата ще изглежда по следния начин:

  1. Монтаж на едно УЗО аналогично на първия вариант – на входа.
  2. Монтаж на следващите УЗО след селективно инсталираните автомати на мрежовите разклонения.
  3. На всяка линия на разклонение защита според броя на консуматорите.

При такова изграждане на схемата контролът и отклочването на напрежението се осъществяват по отношение на отделен клон на домашната инсталация. Ето защо фактът на токов утечка, регистриран в отделна линия, ще доведе до блокиране само на участък от мрежата, към който е свързан повреденият товар. Останалите участъци ще останат в работно състояние.

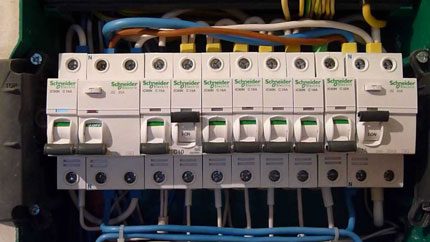

Разширен вариант на УЗО
За случая на схемното разпределение, показано по-горе, характерно е увеличаването на габаритните размери на шкафовете за управление. Поради това не винаги такъв вариант е приемлив за устройство в условията на частни домове.

Но при по-функционално решение не може да се избегнат определени недостатъци. Ясно е, че с увеличаването на броя на уредите ще се наложи разширяване на разпределителното табло. Увеличаването на габаритите на разпределителното табло също може да стане проблем за потребителя. Освен това от финансова гледна точка изборът за прилагане на отбелязаната схема също изглежда не съвсем удачен.

Разходите ще бъдат почти двойно увеличение в сравнение с първия вариант. Вярно е, че ако вече мислите за ефективна пълнофункционална защита, спестяването в този случай не се препоръчва.

Нюанси на свързване в частни домове

Частните сгради се различават съществено от апартаментите в общински жилища. На първо място, чрез използване на оборудване, което никога не се използва в апартаменти. Например, традиционно оборудване на частно домакинство са отоплителните електрически системи или електронагревателният модул за баня.

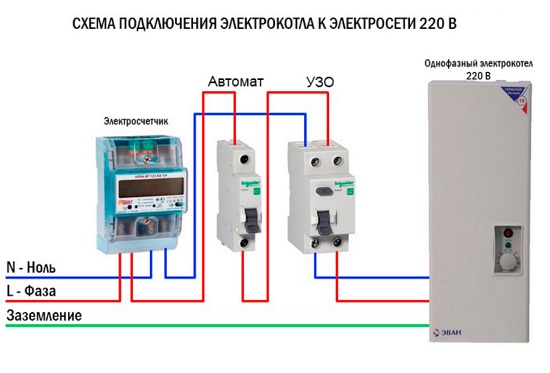

Схема на свързване на котела чрез УЗО
Често се изисква включване на устройство за защитна блокировка по веригите за захранване на мощна домакинска техника. Както в този случай, когато в частния жилищен сектор се използва електрически котел. За такова оборудване земната шина е задължителна.

За всяка от тези системи задължително се изисква поставяне на защитно изключване, тъй като това не е просто битова техника, а доста мощно технологично оборудване. Тук УЗО не е просто защита от изтичане на ток към корпуса, но също така изпълнява функцията на противопожарно защитно устройство.

По отношение на подобни проекти често се използва схемно решение по системата «ТТ», осигуряващо относителна безопасност за случаи на изтичане на токове към корпуса на оборудването.

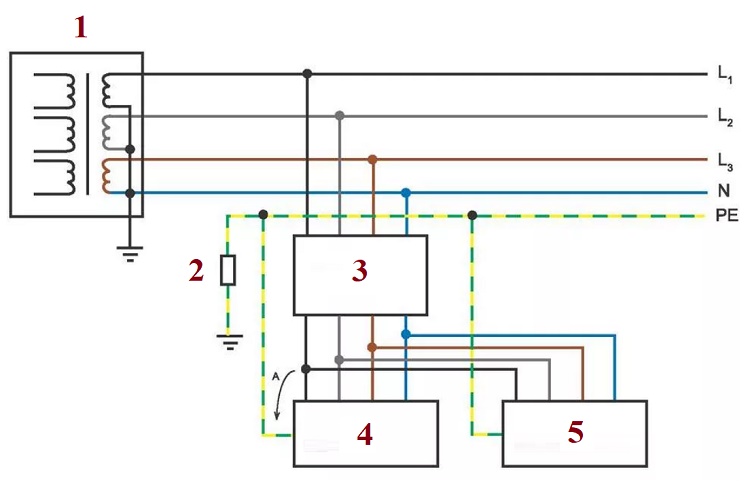

Схема на свързване ТТ
Схема «ТТ» за електрически мрежи, където се използва глухо заземена неутрала: 1 – трансформатор със заземена неутрална шина; 2 – ограничителен резистор; 3 – устройство за защитно изключване; 4, 5 – секции на потребителски товар.

Допълването на такава схема с устройство за защитна блокировка допринася за повишаване на степента на надеждност. Въпреки това системата «ТТ» изисква наличието на заземяваща шина.

Поетапна инструкция за внедряване на защитата

За пълна информация относно свързването на устройства, осигуряващи защитно изключване, нека разгледаме поетапно процеса на създаване на комуникационна схема с внедряване на защитно устройство:

  1. Подведете силов кабел към електрическото табло от централизирания интерфейс за въвеждане на енергия в къщата.
  2. Вътре в таблото монтирайте автоматичен прекъсвач (този уред предварително се изчислява за изключване по общото натоварване на мрежата).
  3. Монтирайте електрическия брояч на удобно място и свържете изхода на автоматичния прекъсвач с входните клеми на брояча.
  4. Монтирайте УЗО вътре в таблото и свържете входа на устройството (горните клеми) с изходните клеми на електромера.
  5. Към изходната (фазова) клема на УЗО свържете фазния проводник на домашната електроинсталация.
  6. Към изходния (нулев) зажим на УЗО свържете нулевия проводник на домашната електроинсталация.
  7. Свържете главния кабел към клемите на входния автоматичен прекъсвач.

Изпълнявайки отбелязаните операции, трябва да се вземат предвид някои нюанси. Например, необходимо е да се спазва правилото за последователно включване на автоматичния прекъсвач с устройството за защитно изключване.

Ако не се предвижда инсталиране на автомат в мрежата, задължително трябва да се поставят стопяеми предпазители вместо автомата.

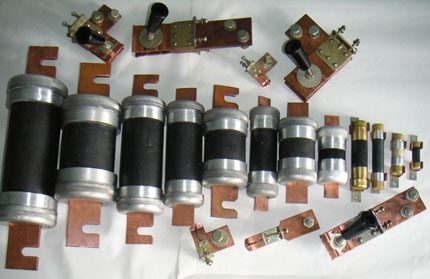

Стопяеми предпазители за мрежи 220
Стопяеми вставки, които могат да се използват за защита на електрически вериги от токове на късо съединение. Стопяемите елементи понякога могат да се прилагат за защита, като заменят функциите на автоматичните прекъсвачи.

Като правило, стойността на номиналния ток на защитния модул се препоръчва да бъде малко по-голяма от стойността на тока на автоматичния прекъсвач. В отделни случаи този параметър може да бъде избран равен на параметрите на автомата.

Извършвайки работи по включване на защитно устройство в състава на захранващата мрежа, се препоръчва да се провери всички достъпни вериги за възможни дефекти. След инсталирането на устройството задължително проверете ефективността на изключване. За тази операция съществува специален тестов бутон на предния панел на устройството.

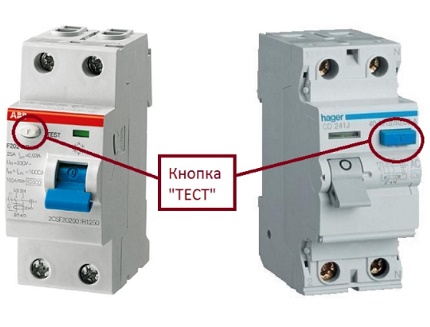

Тестов бутон на УЗО
Бутони за тестване на правилното задействане на защитата. След инсталиране и свързване на УЗО трябва да се използват тези елементи на устройството за проверка на защитната функция.

При монтажа всички работи по свързване трябва да се извършват внимателно.

Прокарването на мрежовите линии трябва да се извършва в точно съответствие с обозначенията, присъстващи на корпуса на устройството. Тоест фазата се свързва към «фаза» и, съответно, нулата се свързва към «нула». При размяна на местата на «слагаемите» съществува висок риск защитното устройство да излезе от строя.

Изводи и полезно видео по темата

С това видео завършва статията за устройствата, използвани като защитни системи на електрически мрежи, оборудване и ползватели на апартаменти и частни къщи. Обзорен материал с всички тънкости на използването, който непременно ще бъде полезен за практиката.

Свързването на УЗО без заземяване в апартаменти от съвременен тип не само не се препоръчва, но е и забранено. Ако възникне необходимост от инсталиране на оборудване в електротаблото, задължително се обърнете към майстора, обслужващ сградата. Всички работи по отношение на оборудването на общоапартаментното табло трябва да се извършват от квалифициран специалист.

Разкажете как свързахте устройство за защитно изключване за прекъсване на захранването в случай на опасна ситуация. Не е изключено вашите съвети да са много полезни за посетителите на сайта. Оставяйте, моля, коментари в разположения по-долу блок, публикувайте снимки, задавайте въпроси.

Статията беше полезна?
Благодарим Ви за отзива!
Не (8)
Благодарим Ви за отзива!
Да (64)
Коментари на посетителите
  1. Александър

    Беше наскоро ситуация. Отидохме с брат ми да работим, а живеехме, както винаги в такива ситуации, във фургон. Така ни казаха сами да свържем цялата инсталация и да включим към нея УЗО, и още сами да включим към разпределителното табло. Е, всичко направихме, а заземяващата система трябваше да направим от стоманен прът, забит в земята. После сами сложихме и електромера. Така че, нищо особено сложно няма тук.

    • Експерт
      Василий Боруцки
      Експерт

      Добър ден, Александър. Да се сглоби таблото, да се забие заземител – наистина не е сложно. Сложностите са изчисленията на сеченията на проводниците, необходимото количество заземители, заземителни проводници, избор на автомати, УЗО.

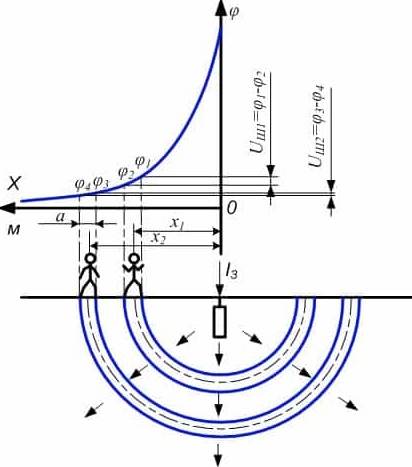

      За вас ще бъде, мисля, изненада, че единственият забит прът може да се окаже недостатъчен. Причината е банална – той няма да осигури „плавното“ намаляване на потенциала, когато по него тече ток на късо съединение. Последиците – поразяване на човек, намиращ се в близост до вашия прът, от „стъпково напрежение“. Снимка, обясняваща същността на въпроса, – приложих.
