Как да намерим прекъсване на провод в стената: преглед на начини за откриване и отстраняване на прекъсването

Поради нарушаване на цялостта на окабеляването, зазидано под слоя от довършителни материали, обитателите на апартамента могат да останат без обичайните удобства. За да възстановим подаването на ток, трябва да знаем как да намерим скъсване на провод в стената и да поправим ситуацията.

Ще разкажем по какъв начин и с помощта на какви инструменти се откриват повредите на електропроводката. Ще подскажем как се отстраняват откритите неизправности. Ще научите какво трябва да правите за профилактика на подобни проблеми.

Признаци за скъсване на кабела

Може да заподозрем повреда на електромрежите в случай на частично изчезване на подаването на електрически ток. На скъсване на провод може да сочи липса на напрежение в контактите, разположени в определена зона, или неработещо осветление в отделна стая.

Понякога неизправностите в проводката могат също да се съпровождат от задимяване или искрене на кабела. Причина за искренето може да бъде не само скъсване, но и стопяване на изолацията в резултат на неграмотен подбор на проводници и кабели.

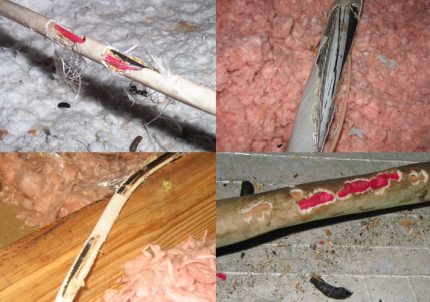

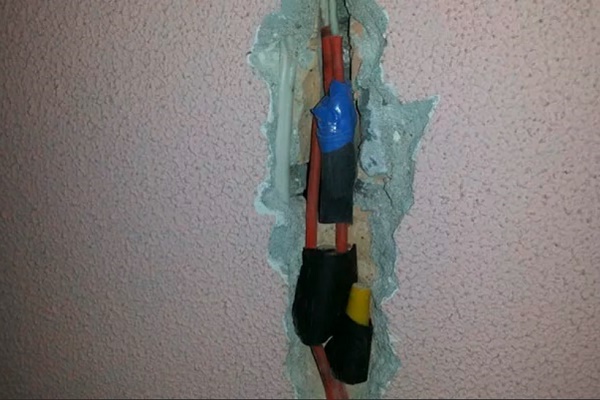

Към дефектите на проводниците се отнасят скъсвания и счупвания на жилата в шнура, както и нарушения в изолационната обвивка на кабела.

Повредите се случват на различни участъци от мрежата: електроподаването може да бъде нарушено на мястото на свързване на кабела с контакта или с ключа; на участъка между тези устройства и кутията или осветителното тяло.

Причини за поява на неизправности

При спазване на правилата за експлоатация на електрокомуникациите, те могат да служат изправно в продължение на десетки години. Но на практика доста често се срещат повреди на електромрежите, които могат да бъдат причинени от различни причини.

Към такива фактори се отнасят:

• Дълготрайна експлоатация на кабела. Проводката може да функционира безукорно в продължение на много години, но след определен времеви лимит започва да се разрушава. В този случай в мрежата се разпадат усукванията и се проявяват течове, които редовно избиват УЗО (неговото отсъствие води до засилване на течовете). Рано или късно такива нарушения водят до прекъсвания, а след това и до пълно спиране на подаването на електроток.
• Механично увреждане. Без да знаете схемата на полагане на електрическите мрежи, при пробиване на отвори и забиване на пирони в стената лесно може да закачите проводник, причинявайки неговото прекъсване, а понякога и късо съединение. Понякога незначително механично увреждане има забавен ефект: в този случай целостта на жилата може да се наруши не мигновено, а след няколко месеца или дори година.
• Дефектен проводник или некачествено извършен електромонтаж. Повредените кабели имат тенденция към постоянно нагряване, което може да доведе до фатални последици. След внезапен скок на напрежението такива жила могат да се скъсат.
• Неправилно използване на преходници. Неизправности в работата на електрическата инсталация могат да бъдат причинени от неправилна експлоатация на удължители или тройници. Това може да се случи, ако към устройството се включат няколко високомощни домакински уреда, например пералня и съдомиялна машина.

При неправилно използване на преходника, кабелите, които излизат от него, се подлагат на прегряване и повишено натоварване, което може да доведе до разтапяне на изолацията.

Във всички случаи е необходимо да се установи мястото на повреда на кабела, за да се отстранят незабавно повредите.

Инструкция за търсене на мястото на скъсване

При откриване на неизправност е необходимо незабавно да се предприемат мерки за изясняване на причината за повредата и откриване на приблизителното място на дефекта в електрическите мрежи.

На първо място трябва да се провери в кои стаи има проблеми с подаването на електрически ток.

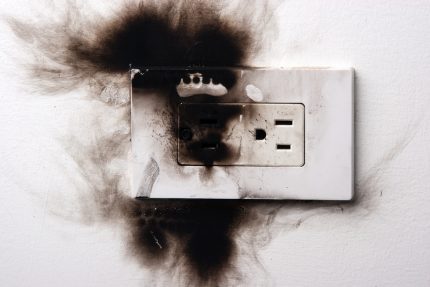

Разтопените ключове или контакти показват, че повредата на инсталацията е настъпила в прилежащите към тях участъци от електрическата мрежа.

След това трябва да се установи дали прекъсването на кабела е засегнало осветителните тела или контактите, като ги проверите с тестер. В зависимост от отговорите на последния въпрос, трябва да се действа според инструкциите, които са дадени по-долу.

В този случай неизправността може да бъде причинена от неизправност на фазовия или нулевия кабел.

Скъсване на фазов провод

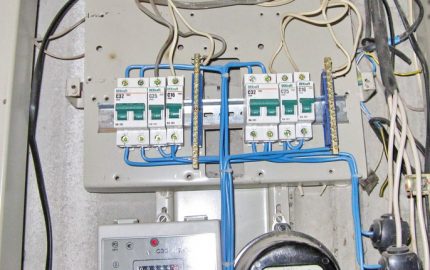

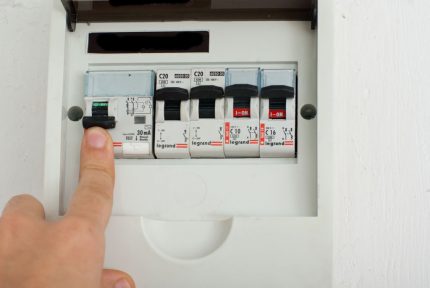

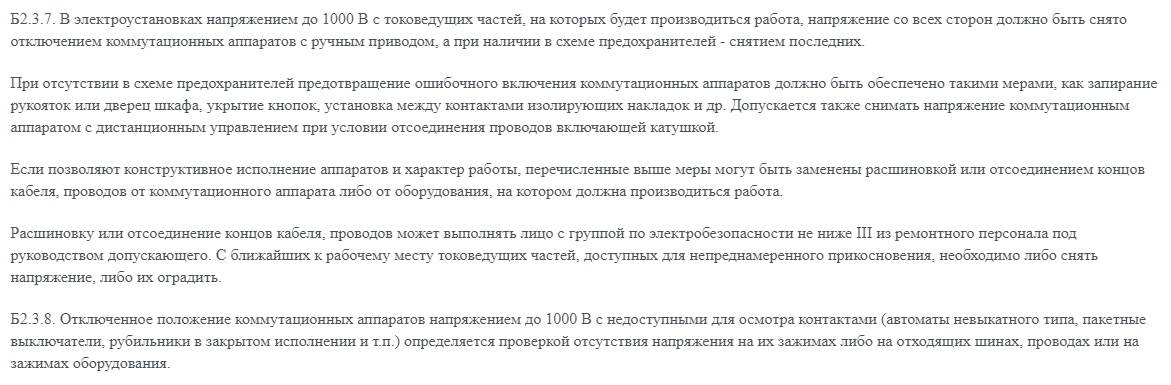

На първо място е необходимо да се определи към кой автомат е свързан повреденият контакт. След като се установи източникът на захранване, към който е свързан неизправният кабел, трябва да се изключи електричеството и да се отделят от таблото всички жила: «нула», «фаза», «земя» (ако има такава).

За да се намери източникът на захранване на контакта, е необходимо да се превключва автоматът, като едновременно се проверява с индикатор наличието или отсъствието на фаза.

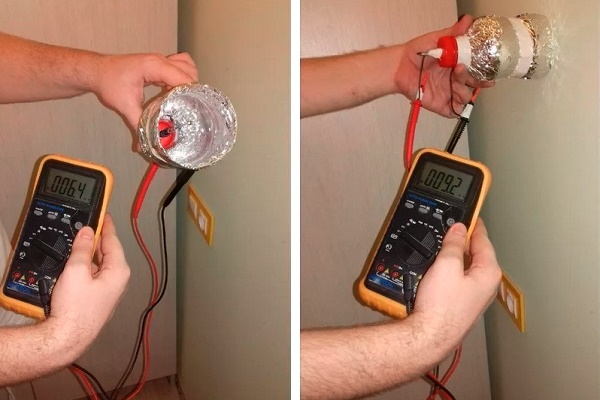

След това е необходимо да се въоръжите с мултиметър, с помощта на който трябва последователно да проверите всички съединения, прилежащи към повредения обект, започвайки от кабела в таблото.

По този начин може да се установи зоната на повреда: обикновено между два контакта има два, а при наличие на «земя» и три проводника. Ако в този участък се открие само една жила (например нулева), може смело да се предположи, че прекъсването се намира именно тук.

Разпределителните кутии често са недостъпни, тъй като са скрити под слой от довършителни материали. При наличие на достъп до подобни устройства е препоръчително да ги отворите, тъй като често в тях се получава повреда на жилата.

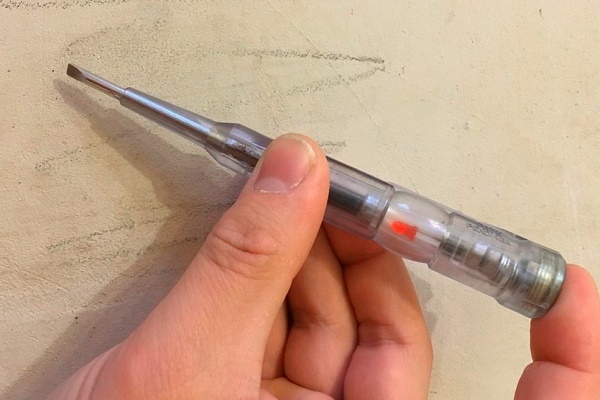

Ако при това не бъдат открити неизправности, трябва да проверите с индикатор неработещите проводници, като започнете от усучките, а също така да прегледате клемника и разглобените усучки.

Възможен е вариант на окабеляване, който не предвижда монтиране на разпределителна кутия. В този случай кабелите отиват безпрепятствено от един контакт към друг, като във всеки подконтакт влизат два проводника, съставляващи 4 жила. В този случай за откриване на дефекта е необходимо да се свалят устройствата, поставени в началото и края на неизправния участък, след което да се изследват всички проводници с мултиметър.

Повреда на нулев провод

Търсенето на прекъсване на нулевия проводник практически не се различава от работите по откриване на прекъсване на «фазата», но има определени особености.

За разкъсване на нулевата жила на контактите на контакта можете да разберете, като доближите до това място индикаторна отвертка: тя ще свети на «фазата», но ще покаже липса на «нула». В този случай е безполезно да използвате мултиметър за проверка на напрежението, тъй като този уред ще показва произволна стойност от 0 до 220 V.

Важно е да спазвате строги мерки за предпазване: поради наличието на фаза остава опасност от токов удар дори при неработещ контакт.

В сложното преплитане на проводниците, поставени вътре в стената, е доста трудно да се ориентирате. За да откриете неизправен кабел, често е необходимо да проверите цялостта на всеки елемент на мрежата.

Ако за окабеляване на електричеството е използван трижилен кабел, като крайна мярка за предаване на «нула» може да се приложи жилата на «заземяване». В този случай обаче функцията «земя» ще отсъства в контакта: това е нежелателно изобщо и недопустимо, ако става въпрос за високомощна битова техника, например пералня.

Откриване на неизправности в осветителната проводка

Ако повредата е настъпила между кутията и ключа или източника на изкуствена светлина, трябва да използвате индикатор (еднополюсен указател на напрежение), за да откриете с негова помощ наличието или отсъствието на «фаза».

При липса на светлина в едно от помещенията е необходимо първоначално да проверите състоянието на лампите и патроните. Ако състоянието им не предизвиква безпокойство, най-вероятно става въпрос за прекъсване на кабела.

За целта се отваря ключът на осветителното тяло; в изключено положение се проверява наличието на «фаза» на контактите. При нейното отсъствие мястото на прекъсване се намира между кутията и ключа.

Ако има «фаза», нейното наличие се проверява също на осветителното тяло (в този случай се включва ключът). При отсъствие на «фаза» на всички жила мястото на повредата трябва да се търси между осветителното тяло и кутията.

Среща се вариант, когато при неработещо осветление и липса на «фаза» на ключа индикаторът показва нейното наличие на осветителното тяло. Това разположение означава, че нулевият и фазовият проводници са разменили местата си.

За решаване на проблема се изисква да се проследи преминаването на проводника «фаза» по цялото разстояние на положения кабел, започвайки от кутията до осветителното тяло и по-нататък до ключа. Необходимо е да се открие точката, където е станала смяната на проводниците, да се разединят те и да се извърши ново закрепване, като правилно се разположи окабеляването.

Ако при търсене на прекъсване на електрическата верига се използва скенер за скрито окабеляване, всички действия по откриване на повредата ще отнемат няколко минути:

При извършване на търсене на повреди трябва да се изключи електрозахранването на кабела, което може да се осъществява от всякакви източници. В отделни случаи може да е необходимо пробиване на изолацията на окабеляването, което позволява да се намали нивото на съпротивление.

Откриване на точното място

След като се установи приблизителната зона на повредата, трябва да се пристъпи към задълбочено търсене на мястото на повредата, което може да се осъществи с помощта на различни методи. Съществуват разнообразни начини, позволяващи да се намери повреденият проводник.

Разкриване на стената при основен ремонт

Най-простото средство за откриване на повреда на кабела е пълното почистване на стените от облицовъчни материали. В този случай лесно се оглеждат жлебовете, направени за разполагане на скрити кабели. Те се различават по цвят от останалата повърхност, освен това върху тях допълнително се нанася шпакловка.

Търсенето на прекъсвания на проводници е доста сложен процес, затова в някои случаи е целесъобразно да се извикат специалисти от електроразпределителната мрежа, които разполагат със специално оборудване.

Обаче тъй като в този случай се изисква пълно оголване на стените и демонтаж на декоративни покрития (боя, тапети), затова е целесъобразно да се прилага при основен ремонт на помещението, който предвижда ново оформление на вертикалните повърхности.

Логически метод за търсене

Ако обитателите нямат план на електрическата мрежа, той може да се пресъздаде с помощта на логика.

Професионалните електротехници добре познават основните принципи на полагане на електрокомуникации, а именно:

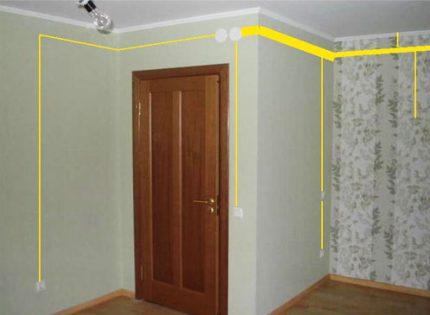

• Монтажът на окабеляването винаги се извършва строго по вертикални и хоризонтални линии, тоест кабелите винаги преминават успоредно и перпендикулярно на пода.
• Линиите на електропренос, разположени над контактите и ключовете, винаги преминават строго нагоре, поради което на този участък категорично се забранява пробиването и забиването на гвоздеи.
• Окабеляването обикновено се протяга на разстояние 15 см от пода или, по-често, от тавана, затова и тук не е препоръчително да се извършват ремонтни работи.

Ако е известно разположението на контактите и ключовете, може да се създаде схема на електрическите комуникации в апартамента.

Познавайки основните принципи на разположение на електрическите мрежи, може да се съкрати времето за търсене на неизправно окабеляване, като се съсредоточи върху най-вероятните участъци на повреда.

Въпреки това, за проверка на предполагаемия план за разположение на електрическите мрежи е препоръчително да се използват специални устройства (професионални или домашно направени), за които ще бъде казано по-долу.

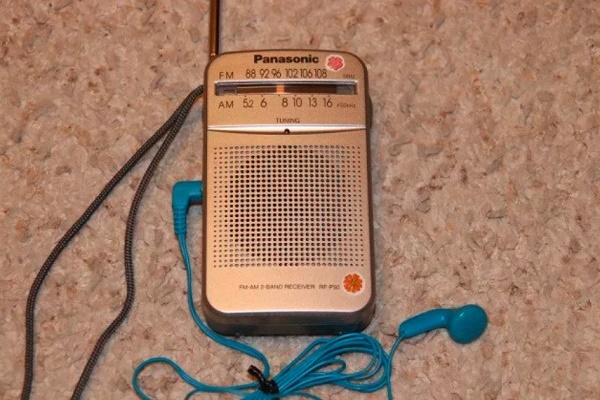

Подръчни средства: радиоприемник и микрофон

При необходимост да се установи участъкът на повреда на кабела, ще позволи обикновен транзисторен приемник. Необходимо е да се настрои на вълни от 100 kHz и да се доближи до предполагаемата зона на повреда. Над мястото, където минава електрическата мрежа, шумът на приемника ще се усили, а над мястото на прекъсване пукането ще затихне.

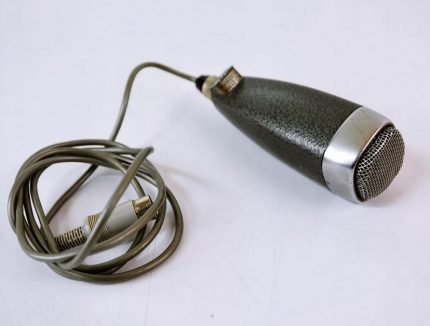

Не бързайте да изхвърляте микрофон от стара магнитола. Този елементарен уред ще ви помогне да откриете мястото на повреда на електрическия проводник.

Вместо радиоприемник може да се използва и микрофон от портативен магнетофон. Той трябва да се включи в мрежата и да се преминава над повърхността на стената, където се предполага, че се намира неизправният кабел. Както и при предишния вариант, над електротрасето ще се чува пукане, което ще замлъкне при установяване на прекъсването.

Важно е да се отчете, че подръчните устройства дават грешка от 10-15 сантиметра. За да се избегне поражение от електрически ток при извършване на ремонтни работи, е по-добре да се подсигурите, като предприемете допълнителни предпазни мерки.

Освен в търсенето на прекъсване на скрито в щроб окабеляване ще помогнат:

Търсене с помощта на професионално оборудване

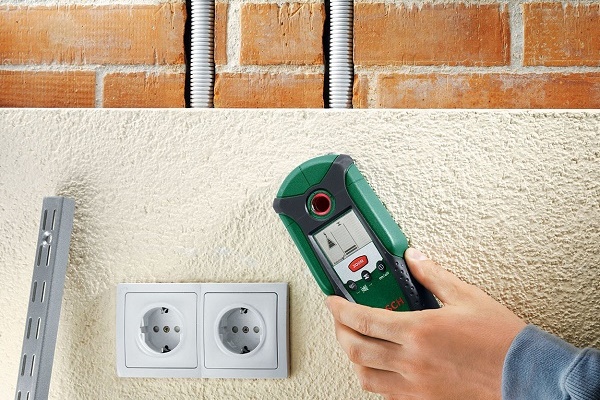

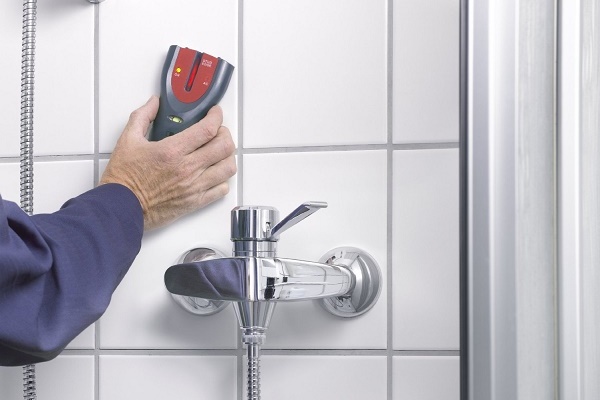

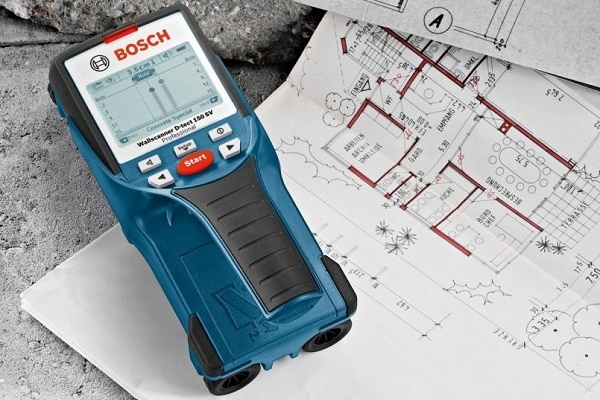

Специални уреди – индикатори за скрити кабели позволяват не само да се открие кабел, но и да се намери участъкът, където се намира прегорял или пробит проводник.

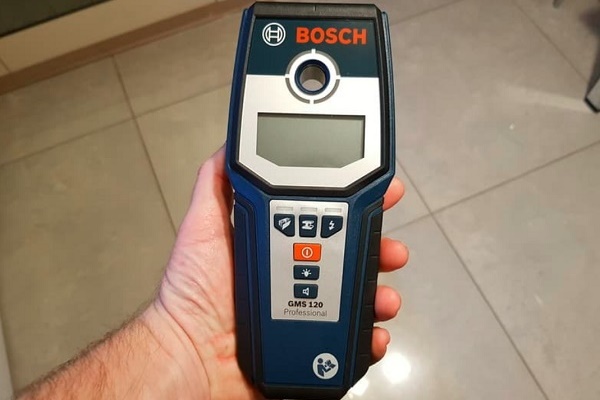

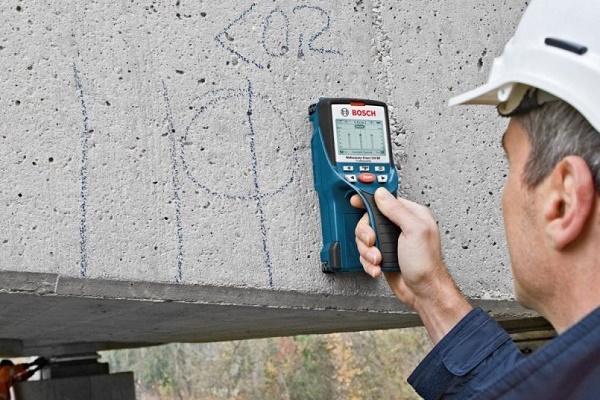

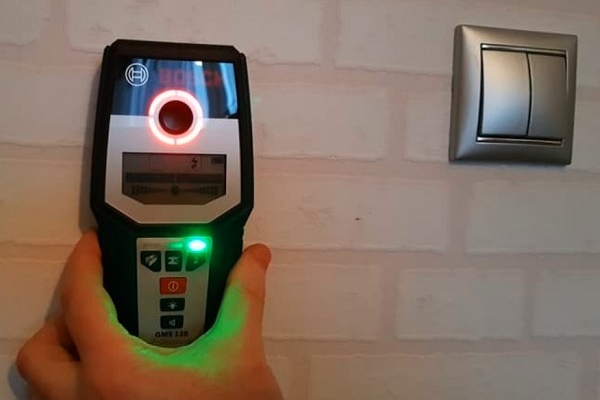

Сред разнообразни устройства, използвани за търсене на повреди, могат да се отбележат:

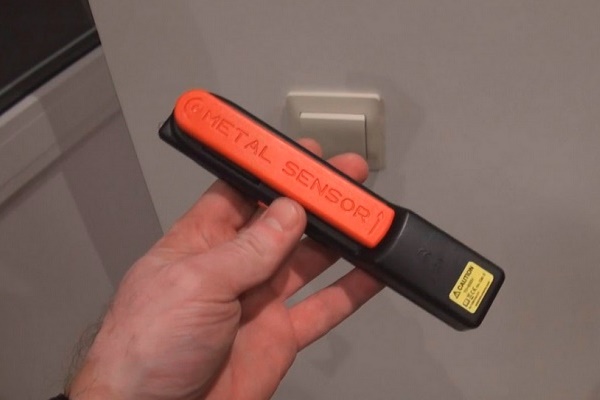

• Сигнализатор Е-121 («Кълвач»). С негова помощ могат да се извършват работи на дълбочина до 7 сантиметра, което позволява да се открие електропроводка и скъсана жица дори в стена, облицована с гипсокартон.

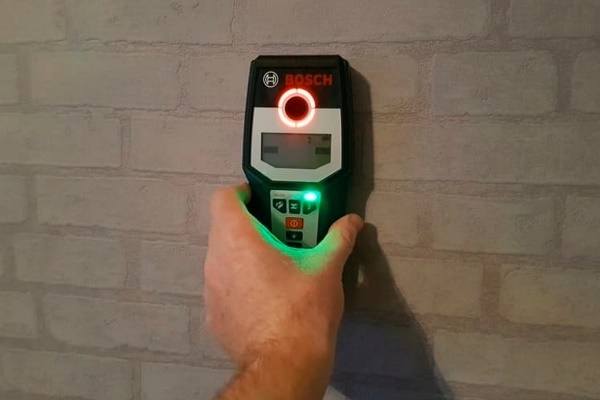

• Детектор MS. Още един популярен детектор, който е лек в работата и позволява да се получи достатъчно точен резултат.

Тези и аналогични уреди дават бърз и надежден резултат, но имат определени недостатъци. Преди всичко, с тяхна помощ не е възможно да се намери кабел, защитен с фолиен екран.

Такива устройства реагират не само на електропроводката, но и на други метални предмети, например на намиращите се в стената гвоздеи и винтове. Най-накрая, въпреки че тези детектори са лесни за употреба, работата с тях изисква внимание и определени умения.

Изследването на проводника в стената може да се извърши и с помощта на индикаторна отвертка, но този метод е подходящ само за случаите, когато жилата под напрежение се намират на малка дълбочина в бетона.

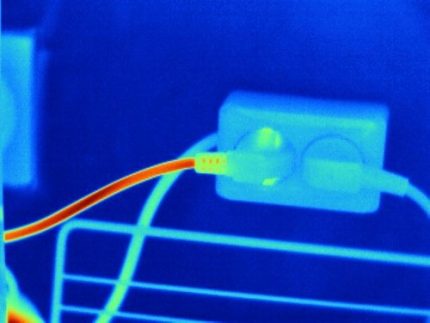

Термовизорът позволява не само да се определи мястото на повредата, но и да се провери качеството на електрическите комуникации в сградата, като се открият неизправности в мрежите (късо съединение, утечка)

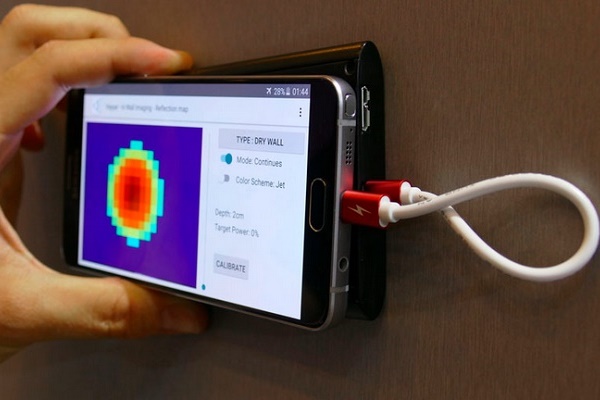

За откриване на скритата инсталация и точката на повреда на проводника под мазилката са подходящи също уредите Bosch DMF 10 zoom, VP-440, ПОСП-1, GVT-92, GVD-504A и други. Възможно е използването на трасьор или друго професионално оборудване.

Проверка на проводката с домашно изработено устройство

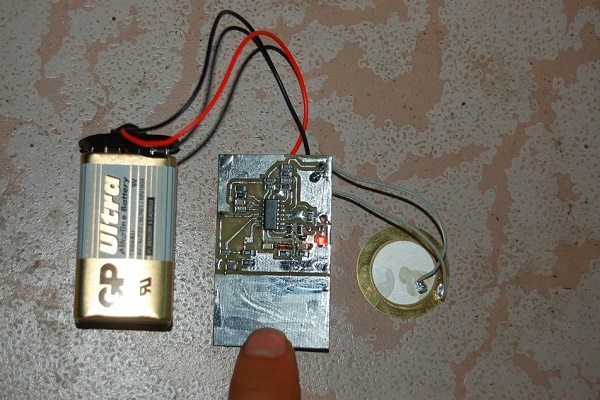

Алтернатива на скъпото професионално оборудване може да бъде бюджетен металотърсач, направен от подръчни материали.

Един от най-популярните варианти е уред, за чието изработване се използват стари компактдискове. Въпреки привидната простота на това устройство, то позволява да се намери електропроводка под напрежение, намираща се под декоративно покритие на дълбочина до 10 см.

За уреда ще са необходими:

• ненужни CD и DVD дискове (двустранните позволяват да се направи уредът по-чувствителен);
• батерийка «Крона»;
• калкулатор (прост модел);
• лепило;
• изолационна лента.

Поетапна инструкция:

• На първо място, е необходимо да се отреже щепселът на слушалките. Да се зачисти изолацията на двата проводника, като се оголят жилата на 0,5-1 сантиметър.
• Оголените проводници трябва да се разделят на 2 части, така че да се получат 4 жилки.
• Към всеки от дисковете се закрепва по един от контактите, взети от различни групи. На двустранния носител те се свързват произволно, на едностранния – към записващата страна.
• Инсталираните проводници се фиксират с лепило, а след това допълнително се закрепват на дисковете с помощта на изолационна лента.
• Останалите две жили се свързват по стандартен начин с плюса/минуса на батерията, след което оголените контакти се изолират старателно с лента.
• Включеният калкулатор също се закрепва на CD диска с помощта на изолационен материал.
• Отгоре на калкулатора се поставя DVD-диск, след което конструкцията се закрепва с изолационна лента за цялост.
• Към повърхността на видеодиска с помощта на изолационна лента се прикрепва батерийка.

След това може да се извърши тестване на уреда, който ще издава звук над метални предмети.

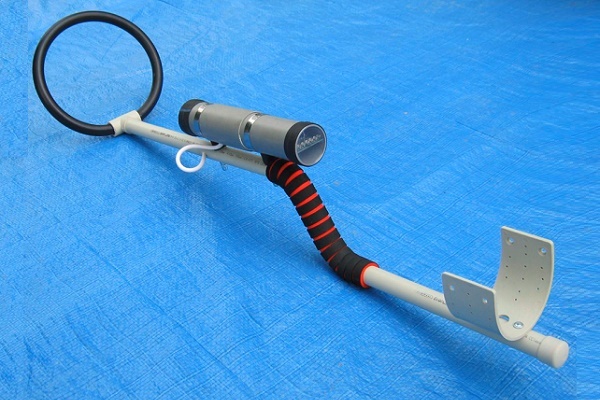

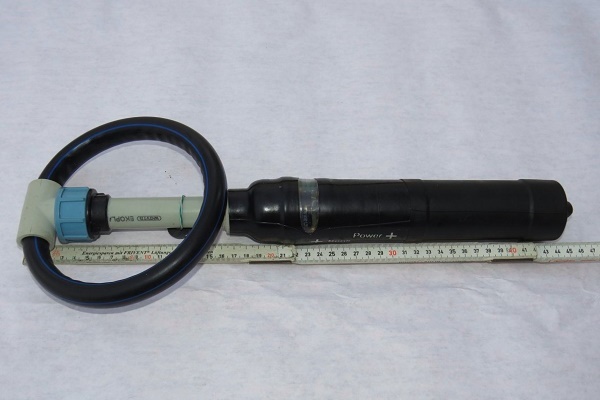

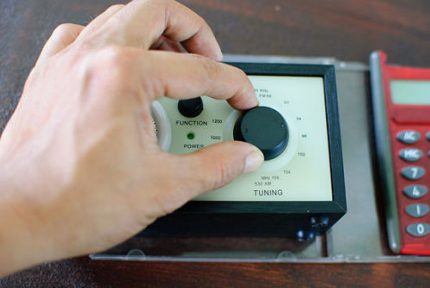

Домашен металотърсач може да се изработи и от радиоприемник, работещ в AM диапазона, и калкулатор. Включените елементи е достатъчно да се поставят в кутийка за дискове и да се закрепят с изолационна лента.

Съвременните строителни технологии често предполагат използването на маяци или маркери на местата на преминаване на електрическите мрежи. Това значително улеснява процеса на търсене на повредена жила с помощта както на професионални, така и на любителски средства.

Търсене на електропроводка с профилактична цел

Обикновено електротехниците или обитателите започват да търсят минаващите през апартамента кабели, когато има нарушения с осветлението.

Междувременно, за това си струва да се погрижите и в други ситуации:

• Преди планираното преустройство на апартамента. При всякакви манипулации, засягащи дори неносещи конструкции (например, при разглобяване на преграда или при преместване на вратичка), е важно да се вземе предвид разположението на електрическите комуникации.
• Преди инсталиране на бра, окачване на картина или друг стенен аксесоар. За извършването на подобни работи е важно да се знае къде се намира кабелът, за да не се натъкнете на него при пробиване на отвори или забиване на пирони.
• При придобиване на жилище. Веднага след покупката на апартамента е желателно да се състави план на електромрежите, разположени по стените и тавана. На схемата също трябва да се отбележат местата на контактите, ключовете, разпределителната кутия. Подобна маркировка ще помогне при извършване на основен/козметичен ремонт на апартамента, както и при подреждане на мебели.

За търсене на електротрасето може да се използват домашно направени или професионални устройства, които бяха описани по-горе.

Отстраняване на скъсване на фазов и нулев провод

След като се установи точното място на прекъсването на кабела и се определи неговата особеност (повреда на «фазата», «нулата»), може да се пристъпи към неговия ремонт.

За отстраняване на повредения фазов проводник трябва да се изпълнят следните стъпки:

• Най-напред трябва да се изключи фазовият проводник.

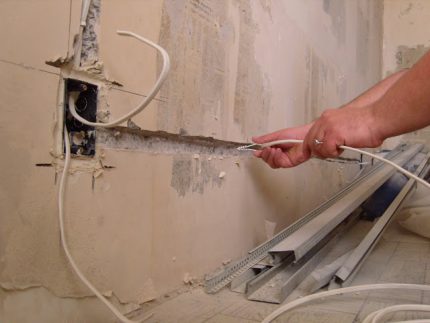

• С помощта на чук или друг инструмент да се премахне мазилката или друга облицовка от повърхността на стената. Необходимо е да се освободи участък по протежение на трасето приблизително на 10-15 см, като се обхваща зоната отдясно и отляво на предполагаемия център на повредата.
• От мрежата се изисква да се отдели повредената жила, като се внимава да не се засегне изолацията на останалите кабели.
• Медната инсталация е по-добре да се свързва чрез спояване. За това се изисква да се вземе допълнително парче от подобен продукт, от което се изпълнява ремонтен мост.
• Желателно е също предварително да се постави на жилата на повредения кабел поливинилхлоридна или термосвиваема тръбичка. Краищата на моста се усукват с краищата на прекъснатия проводник, след което съединенията се спояват.
• На ремонтираното място плътно (на няколко слоя) се нанася изолационна лента, след което върху нея внимателно се нахлузва тръбичката, облечена на проводника. Това осигурява херметичност на закрепването.

Алуминиевите проводници по-трудно се поддават на спояване, за което освен това се изисква специален припой и флюс. В този случай най-надеждният начин на свързване ще бъде клема WAGO, като мястото на закрепването ѝ трябва да се обвие с изолента и допълнително да се покрие с уплътнител.

Проводниците могат да бъдат свързани и с помощта на разклонителна кутия. За целта от скъсания проводник се отстранява изолацията, след което краищата му се развеждат в различни посоки. С помощта на перфоратор, оборудван със специална коронка, в стената се пробива отвор, чиито размери съвпадат с параметрите на разклонителната кутия.

Устройството се вкарва в отвора, след което се закрепва с алабастър. В кутията се поставят проводниците, като повредените жила се свързват по цвят и се увиват с изолационна лента. Накрая кутията с възстановените проводници се затваря с капак.

Ако кабелите се поставят в специални тръби, повредените жила трябва внимателно да се изтеглят навън, а на тяхно място с помощта на протяжно устройство да се вкарат нови проводници.

При повреда на нулевия кабел в началото на работата той трябва да се откачи от шината, като се прикрепи фазното жило. Целият останал процес съвпада с описания по-горе регламент.

След всякакъв вид ремонт жлебовете се покриват с мазилка. Напрежение в ремонтираната инсталация може да се подаде едва след пълното изсъхване на покритието.

Полагане на открити електромрежи

Ремонтните работи, свързани с прекъсване на проводник в скрита инсталация, обикновено изискват сложни строително-ремонтни дейности: демонтаж на облицовката, изрязване на жлебове в стените с последващо запълване и покриване на участъка от стената с декоративни материали.

Отстраняването на прекъсване на скрит проводник често изисква демонтаж на облицовката, поради което такива работи е целесъобразно да се съвместят с основен ремонт на помещението.

Тъй като незабавното извършване на подобни манипулации не винаги е възможно, в отделни случаи може да се препоръча да се прокара нов проводник по повърхността на стената, като се скрие в специална кутия или тръба.

С подробно описание на правилата и технологията за полагане на открита електрическа мрежа ще се запознаете, като прочетете препоръчаната от нас статия.

Изводи и полезно видео по темата

В представените по-долу клипове са представени подробни видеоинструкции за търсене на повреден кабел.

Видео #1. Търсене на прекъсване на кабел с металдетектор:

Видео #2. Ако имате под ръка радиоприемник, той също може да помогне:

Търсенето на прекъсване на проводник е доста сложен и отговорен процес. Той изисква внимание, точност и стриктно спазване на инструкциите. Прилагайки изложените по-горе методи, можете да откриете мястото на повредата на проводника и да отстраните намерения дефект.
