Предпазен клапан за изпускане на налягане на газ: разновидности на устройства + насоки за избор

Работните параметри на газовото гориво в системата се регулират с помощта на различни устройства, сред които най-простото и в същото време ефективно се счита предпазният клапан за изпускане на налягане на газ. Това устройство е задължително за монтаж както в магистралните газопроводи, така и в локалната домашна мрежа.

Ако в дома Ви е инсталиран газов котел или печка, предлагаме да се запознаете по-отблизо с ПСК – предпазния изпускателен клапан, за да го използвате при необходимост.

Предназначение на газовия клапан

ПСК – елемент от предпазната арматура, който отговаря за безопасността на газопровода и газовото оборудване, свързано към него. По време на експлоатация клапанът се намира в затворена позиция, поради което го отнасят към затворената тръбна арматура.

Подобни устройства се инсталират не само на газопроводи, те са неразделна част и от други комуникации – водопровод, отоплителна мрежа. Навсякъде те изпълняват същата функция – стабилизират налягането в мрежата, осигуряват работните параметри, необходими за правилното функциониране на системата.

Клапанът служи за изпускане на излишъците от газ, ако параметрите на налягането станат критични. Горивото, което създава дисбаланс в системата, се извежда в спомагателен тръбопровод или се изпуска в атмосферата

Скокът на налягането обикновено е краткотраен и зависи от редица фактори.

Причини, които могат да предизвикат излишно налягане в системата:

• повреда на свързаното газово оборудване – двуконтурен котел, проточен водонагревател или емкостен бойлер, спирателна арматура;
• използване на гориво, което не е подходящо по състав;
• изменение на температурните показатели в тръбопровода;
• повреда в топломеханичната схема.

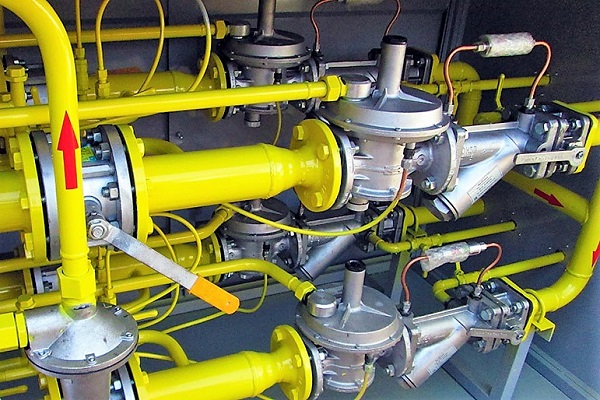

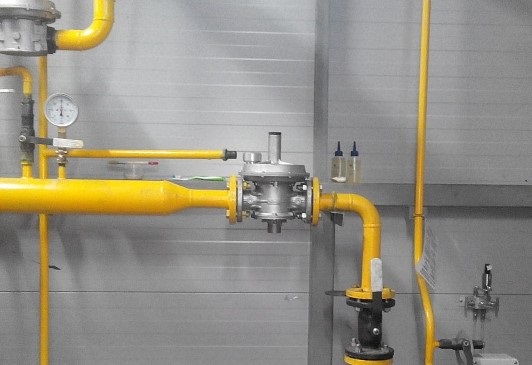

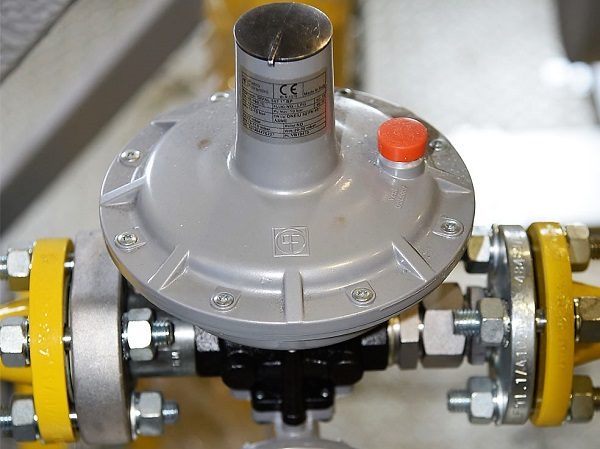

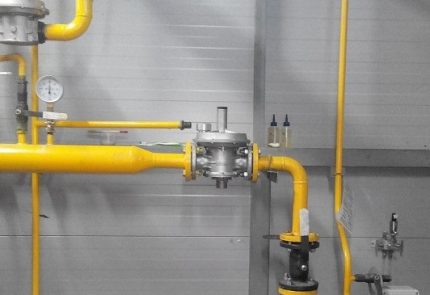

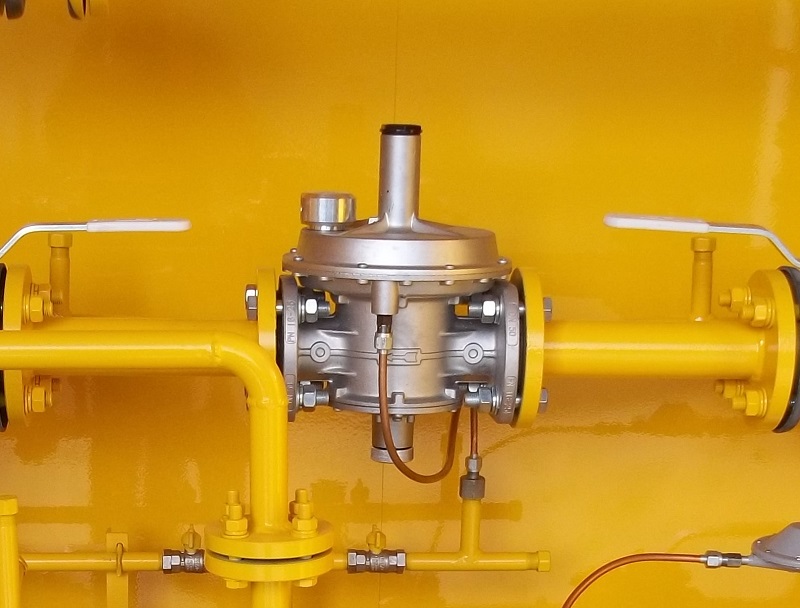

Мястото за монтаж на предпазния газов клапан е стандартно, обусловено от ефективността на приложение: или в регулатора на налягане, или веднага след него. След автоматичното задействане на клапана той се връща в работно – затворено състояние.

В газовата мрежа клапанът представлява отделно или интегрирано в регулатора на налягане устройство. Той действа, когато работното налягане на газа надвишава номиналното ниво с 15%.

Какви са рисковете от липсата на ПСК в мрежата? Най-честите последствия са механично разрушаване на тръбопровода или повреда на свързаното оборудване, което може да предизвика изтичане на газ.

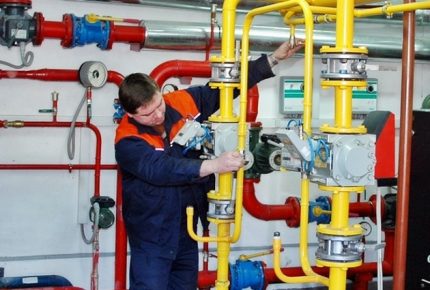

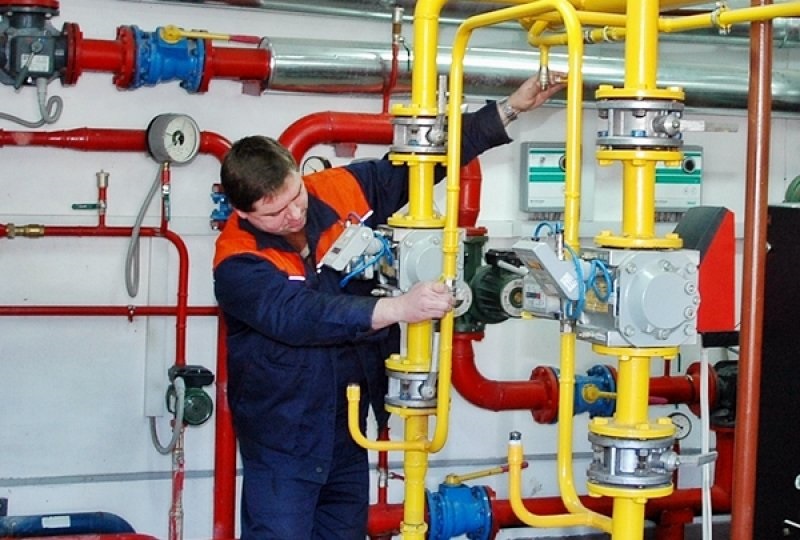

Съществува и вероятност от експлозия, затова е необходимо постоянно да се следи за изправността на устройството, навреме да се извършва обслужване и да се заменят повредените елементи.

Наред със сбросните устройства се прилагат и газови предпазни запорни клапани, с помощта на които се спира подаването на гориво. Това става в автоматичен режим. Елементът на запорната арматура се монтира на тръбопровода, в промеждутъка между филтъра и регулатора на налягане.

Границата на задействане на ПЗК се посочва в техническия паспорт на устройството. Горният критичен параметър обикновено е равен на формулата: работно налягане + 25%.

Особености на конструкцията и типоразмери

ПСК не трябва да се изработва по занаятчийски начин, изделията се произвеждат в заводски условия съгласно изискванията на ГОСТ или ТУ.

Материалът трябва да бъде здрав, устойчив на износване, незастрашен от деформации поради промени в условията на експлоатация, неподатлив на негативното въздействие на корозия. Най-често това е месинг или алуминий, но устройства се изработват и от чугун и неръждаема стомана.

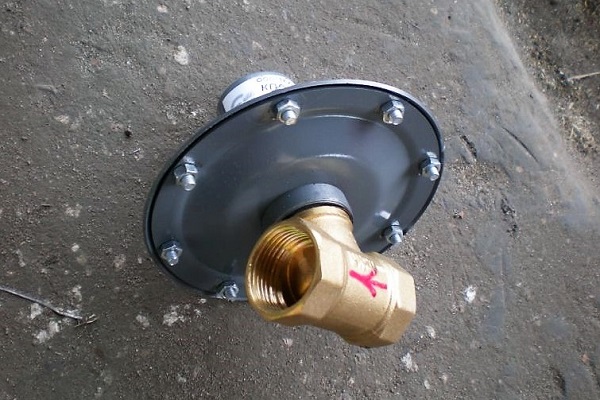

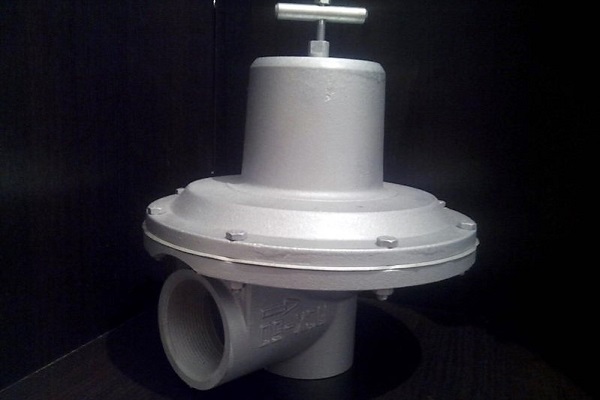

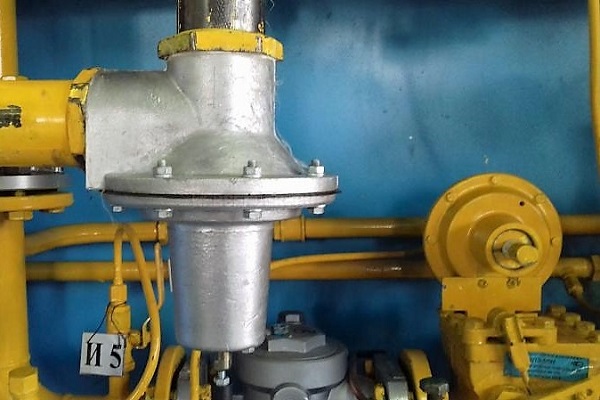

Конструкцията на изделията от различни производители може да се различава, но най-разпространеният тип е устройство под формата на конус със седло, оборудвано с крепежни елементи за монтаж в тръбопровод.

В корпуса се намират два резбови отвора. Техният диаметър зависи от типа ПСК и обикновено е равен на 1″ или 2″. За битови мрежи се използват предимно два типа клапани, които се различават по сечение – 25 мм или 50 мм.

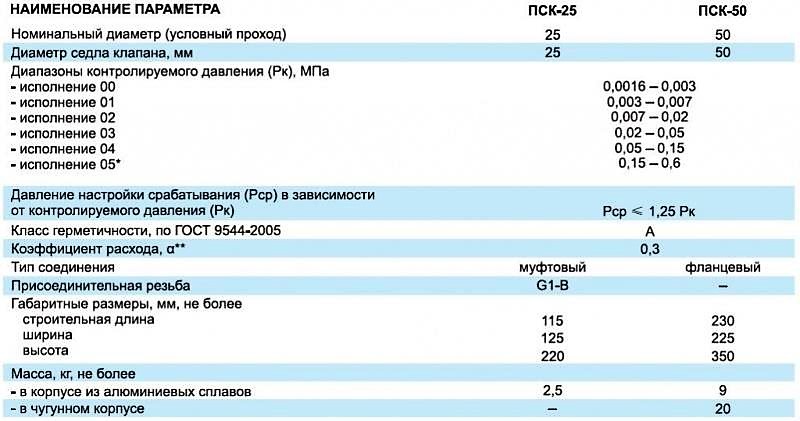

Таблица с техническите характеристики на ПСК. Устройствата могат да се различават не само по сечение, но и по тип на свързване към тръбопровода, показатели на работно налягане, материал на изработка, размери на корпуса.

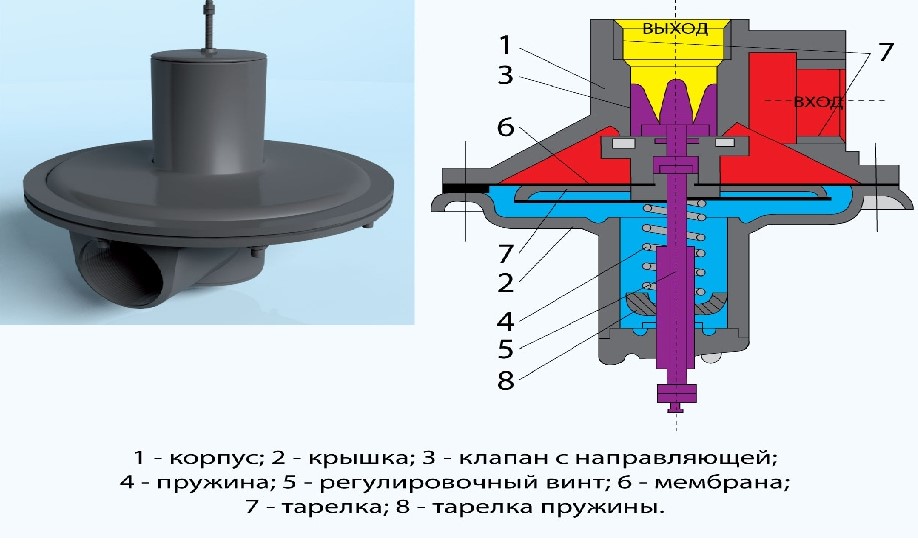

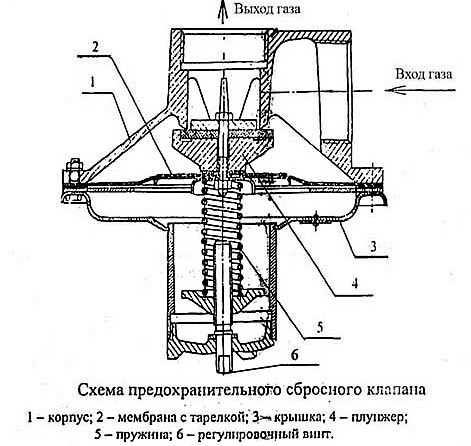

Принципът на работа на предпазния газов клапан е прост: веднага щом излишният газ постъпи вътре в устройството и започне да натиска мембраната, тя въздейства върху пружината, която отваря изхода навън. Веднага щом налягането спадне до работните параметри, пружината затваря отвора.

Въпреки че устройствата задействат автоматично, те са снабдени с механизъм за принудително отваряне. Това е необходимо, за да се проверят експлоатационните възможности на клапана.

За да се извърши тестване, е необходимо да се дръпне специалният елемент на устройството – теглото. Тази манипулация трябва да се повтори няколко пъти, за да се уверите, че механизмът работи.

Запорно-регулиращият вентил се монтира в двойка с клапан, за да може при необходимост – ако клапанът изведнъж не сработи – бързо да се спре подаването на газ.

Видове изпускателни предпазни устройства

Класификацията на ПСК се основава на особеностите на конструкцията и функциите. Разграничават се две основни групи, различаващи се по устройството на работния механизъм – мембранни и пружинни, и два вида, които действат по различен начин в момента на повишаване на налягането в газопровода – малоповдигащи и пълноповдигащи.

Нека разгледаме какви са техните отличия и какво трябва да знаем за експлоатацията на различните клапани.

Класификация #1 – мембранни и пружинни

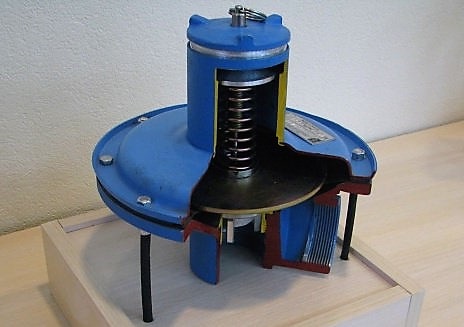

Мембранните са наречени на името на един от основните работни елементи – мембраната. Тя е инсталирана вътре в корпуса и отговаря за изпускането на излишъци от газ при повишаване на налягането. Това е чувствителна част и едно от основните ѝ качества е еластичността. При загуба на необходимата гъвкавост елементът се нуждае от подмяна.

Наличието на мембрана разширява диапазона на действие на предпазните клапани. Регулировъчният винт, който действа в двойка с мембраната, изпълнява допълнителна, запорна функция.

Именно мембранните, по-чувствителни ПСК се инсталират в газови системи с ниско налягане – тоест и в битови мрежи, включително.

За да се задейства мембранният клапан, е необходимо налягането в системата да се увеличи с 15%.

Пружинните клапани се отличават по това, че основният действащ елемент е златник, управляван от пружина. Той едновременно изпълнява функциите на чувствителна и запорна част.

Пружината е динамичен елемент, който отваря клапана в момента на повишаване на газа в системата, а също така служи за продухване на ПСК.

Продухването е техническа процедура, която предотвратява „залепването“ на златника в седлото, а също така изпълнява почистващи функции. Благодарение на продухването уплътнителите служат по-дълго.

Класификация #2 – нископовдигащи и високоповдигащи

Отличието на клапаните се изразява в начина и скоростта на отваряне на затвора. При малоповдигащите устройства той се отваря постепенно, в зависимост от степента на увеличение на налягането в мрежата, докато при пълноповдигащите – рязко, с едно движение, на цялата ширина.

Вторият вид клапани също се затваря съответно – бързо, моментално. Веднага щом налягането спадне, златникът веднага се удря в седлото.

Ако при първия вид може да има няколко позиции на отваряне, то при втория – само две: „затворено“ и „отворено“. Още едно отличие на малоповдигащите ПСК е малкият пропускателен капацитет.

Предимства и недостатъци на ПСК

Въпреки особеностите на конструкцията или принципа на действие, всички видове изпускателни клапани притежават предимства, благодарение на които се използват активно за оборудване на газови комуникации.

Ето основните от тях:

Голяма част от моделите са универсални – те могат да се използват не само за оборудване на газопроводи, но и при монтаж на отоплителна система, водопровод и комуникации за преместване на пара.

Амортизационната функция се изпълнява от еластични уплътнители, те също отговарят за уплътняването на връзките на арматурата с тръбите. Средният експлоатационен живот на уплътнителите е 5 години, след което се изисква смяна.

Всички ПСК са проектирани за повишени натоварвания и въздействие на агресивни вещества, въпреки това изискват поддръжка и редовна проверка.

Към недостатъците се отнася само необходимостта от допълнителни монтажни работи, но тя отпада, ако ПСК е интегриран в регулатора.

Изисквания към избора на ПСК

Преди монтажа на газови комуникации се подготвя пакет от документи, в които подробно се описват изискванията към всички части на тръбопровода, включително и към изпускателната арматура.

Към основните изисквания се отнасят следните:

• затворът на клапана трябва максимално да се отваря при налягане, установено според нормативите;
• затварянето на клапана става автоматично само след регулиране на налягането до работно състояние (или с 5% под работните параметри);
• в затворено състояние затворът трябва да осигурява 100-процентна херметичност на мрежата.

Ако едно от изискванията е нарушено, налягането в мрежата ще спадне или ще се повиши до критични стойности, в резултат на което работата на системата ще бъде нарушена.

При избора трябва да се вземат предвид такива параметри като начин на свързване, пропускателна способност, диаметър, клас на херметичност, предназначение, както и да се проучат препоръките на производителя.

За да изпълнява устройството своите функции и да не се повреди преждевременно, е необходимо не просто да се избере модел, отговарящ по характеристики, но и правилно да се извърши монтаж, а след това стриктно да се спазват правилата за експлоатация.

Няколко полезни съвета:

1. За регулиране на ПСК ще е необходим разходомер (манометър), който обикновено се монтира до клапана.
2. Капакът на устройството винаги е насочен нагоре, както и отвеждащите газови патръбки, ако такива присъстват в системата.
3. Движението на газовия поток трябва да съответства на стрелката, нанесена върху корпуса на клапана.
4. Между ПСК и източника на газ не се монтира спирателна арматура.
5. Необходимо е да се следи за чистотата и изправността на всички предпазни устройства.
6. Настройката на работните параметри трябва да се извършва само от представител на газовата служба.

Напомняме Ви, че за правилното функциониране на всички предпазни части, както оборудването, така и горивото, трябва да отговарят на изискванията на нормативната документация.

Например, в ГОСТ 5542-2014 са посочени характеристиките на работната среда – природен газ, в ГОСТ 9544-2015 – изискванията към арматурата, в ГОСТ 15150-69 – към климатичната среда, в ГОСТ 6357-81 – към резбата, в ГОСТ 33259-2015 – към фланците.

Изводи и полезно видео по темата

Как изглежда ПСК-50:

Замяна на ПСК и ПЗК – универсален регулатор на газ:

Особености на конструкцията и сглобяване на предпазния клапан:

При изграждане на газопровод и свързване на битови уреди не трябва да се пренебрегва монтажът на комплект предпазна арматура. Правилно подбраният изпускателен клапан отговаря за регулирането на налягането в газовата система – а това означава, че тя ще работи изправно, а обитателите на къщата могат да бъдат спокойни за своята безопасност.

Но не забравяйте, че за монтажа и обслужването на газовото оборудване отговаря Горгаз или Облгаз, затова не разчитайте само на себе си и навреме викайте газовите техници.

Оставяйте, моля, коментари, задавайте въпроси, публикувайте снимки по темата на статията в разположения по-долу блок. Разкажете за това как подбирахте и монтирахте предпазния клапан в отоплителната система на собствената си къща или апартамент. Споделяйте полезна информация, която може да бъде полезна за посетителите на сайта.
