Клапан на газова тръба в апартамент: особености на избора, нормативи за монтаж и обслужване

Редовните взривове на газ в апартаментите предизвикват безпокойство у собствениците, живущите и комуналните служби. Монтирането на система за контрол на течове частично решава този проблем: позволява предотвратяване на пожар, взрив, отравяне. Конструкцията, освен сигнализатора, трябва да включва клапан на газовата тръба, който спира подаването на гориво при възникване на опасни ситуации.

В тази публикация ще се запознаем с изискванията на газовите служби за интегриране на такова устройство в магистралата. Ще научим какви разновидности клапани могат да се свързват към сигнализаторите за загазованост, на какви норми трябва да съответстват. Плюс ще разберем нюансите на монтажа на уреда на тръбата.

Строителни правила и норми

Съгласно СП 60.13330.2016 оборудването на жилищни помещения с датчици за загазованост не е задължително и се извършва по искане на поръчителя. Но това се отнася само за вече построени сгради.

В съответствие с т.6.5.7 СП 60.13330.2016 сигнализатор за загазованост се изисква в нови, реконструирани, подлежащи на основен ремонт жилищни сгради, където се предвижда експлоатация на котли, газови колони, печки и друго оборудване.

Изпълнителен механизъм на такъв датчик е бързодействащият електромагнитен клапан — отсекател, блокиращ подаването на газ. Той трябва да се монтира на входа на газа в помещението и да се свърже със сигнализатора, така че при подаване на сигнал от последния клапанът незабавно да спре подаването на синьото гориво.

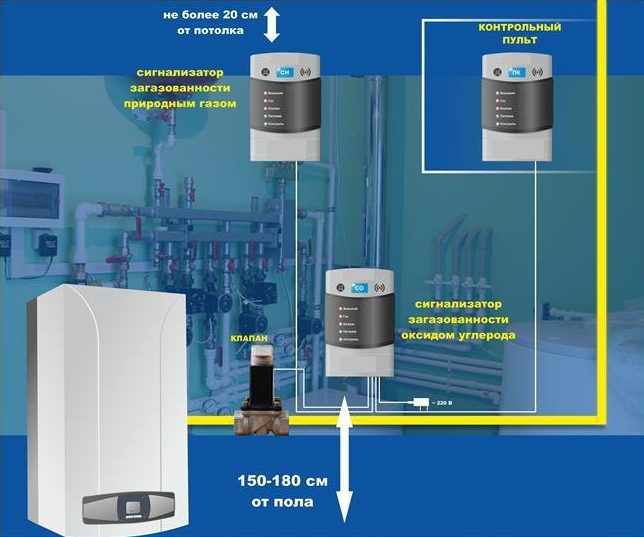

Разположението на сигнализатора и отсекателя зависи от плътността на използвания газ и особеностите на разводката в апартамента. Изборът на място изисква висока квалификация на майстора.

На етапа на планиране помещението се обследва. Заслужават усилено внимание участъците, в които е възможно струпване на газ (вдлъбнатини, ниши). Не трябва да се допуска наличие на „мъртви зони“.

Освен преправяне на вътрешната разводка на апартамента, при необходимост се извършва разглобяване, сглобяване или подмяна на кухненска мебел, техника, както и монтаж на:

• скрита електропроводка;
• система за подаване на тревожна информация;
• принудителна вентилация.

Всички работи се водят по проект, което изисква подготвителни действия. Първо трябва да се обърнете към районната газова служба.

Инструкцията за съгласуване изглежда така:

1. Съставяне на заявление по образец с посочване на желаните изменения в магистралата. Документът служи като основание за посещение на майстора на мястото на инсталиране на оборудването.
2. Още на място представителят на организацията всичко оглежда, проверява, извършва изчисления в съответствие с нормите, като взема предвид плана на заявителя.
3. Изчислява се смета, подготвя се план.
4. Съгласуват се планът и сметата: документът се дава на ръце на заявителя за запознаване и получаване на съгласие за инсталиране.
5. Извършване на плащане в случай на съгласие с предложения проект.

Ако сметата и/или планът не удовлетворяват поръчителя, това се обсъжда с майстора, намира се компромисно решение и проектът се доработва.

Избор на оборудване за апартамента

Всички елементи на системата трябва да бъдат оборудвани с разрешителна документация, руски паспорт, сертификат и/или декларация за съответствие с техническия регламент на Митническия съюз, които допускат тяхното използване на територията на РФ.

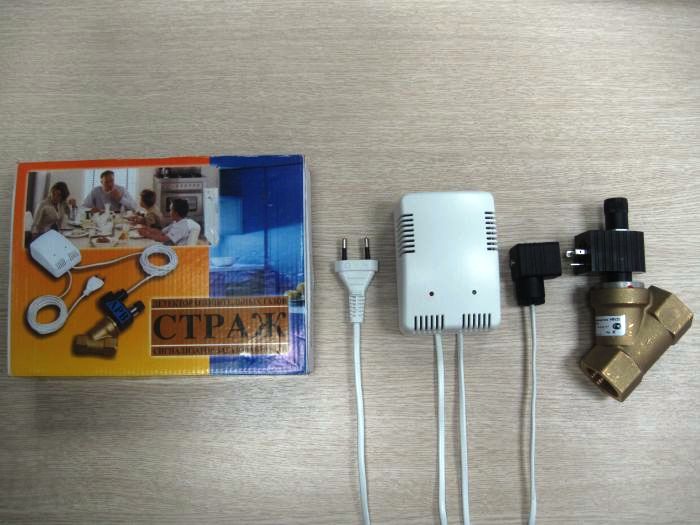

Комплектът на системата за защита от загазоване включва самия сигнализатор (може да има два — за въглероден оксид и природен газ), клапан-отсекател, свързващи проводници

Покупката на специален комплект е за предпочитане пред закупуването на уреди поотделно. В първия случай елементите на комплекта вече са съгласувани помежду си по параметри, приспособени за работа в битови условия, снабдени с инструкция за експлоатация.

На пазара са представени модели от местно и вносно производство. Смяната и ремонтът на първите струва по-евтино, извършва се по-лесно.

Ако избирате оборудване поотделно, обърнете внимание, че има модели сензори, които не са проектирани за свързване на електромагнитен клапан. Те сигнализират за изтичане, могат да информират собственика за опасност посредством изпращане на SMS на телефон, но газът не прекъсват.

Монтажът на един сензор без клапан — това е евтино, той може да се инсталира самостоятелно, но надеждността на защитата от такава конструкция е съмнителна. А и на действащите правила такава система няма да отговаря.

Разновидности на електромагнитни спирателни клапани

Към сензора се свързват два типа отсекатели: отворени (NO) и затворени (NC). Първите блокират подаването на гориво само след задействане на сигнализатора в системата. Вторите реагират и при изключване на електроенергията.

Може да се върне първоначалното положение на клапана след задействане както ръчно, така и автоматично. В апартамента на газовата тръба се инсталират предимно клапани с ръчно задействане, те са по-прости и по-евтини.

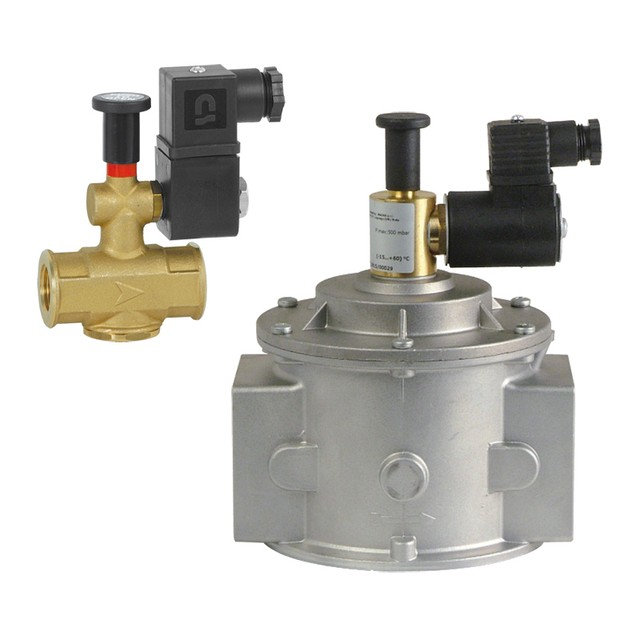

Битовите газови отсекатели се изработват най-често от месинг или алуминий (силумин). Те подхождат за различни неагресивни газове: природен газ, пропан, втечнен нефтен газ

Нормално отворените ръчни прекъсвачи позволяват на оборудването да работи, докато няма захранващо напрежение на бобината. Обезтокованото състояние удължава срока им на експлоатация.

Но поради липса на напрежение такова устройство няма да спре газа при изключване на електроенергията, което е опасно.

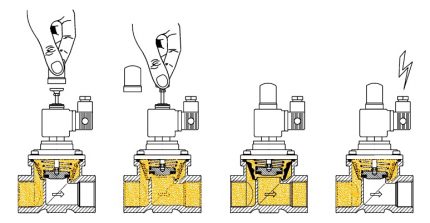

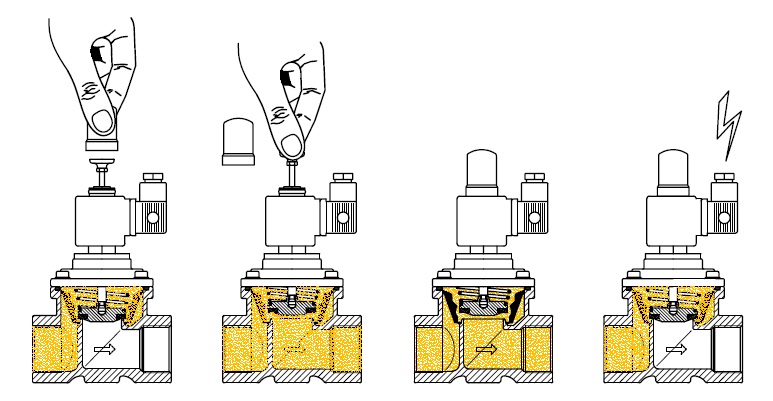

При работа с нормално отворен клапан е необходимо да се свали предпазната капачка, да се взведе затворът нагоре до фиксиране, да се постави отново капачката. Когато се подаде захранване, прекъсвачът се затваря. За възобновяване на работата процедурата се повтаря.

Нормално затвореният клапан за газ се затваря за секунда, ако сигнализаторът е задействал или електроенергията в апартамента е била изключена. В това положение той остава до отстраняване на опасните фактори.

Недостатъкът на разновидността е постоянно напрежение на бобината и силното ѝ нагряване (до 70 градуса).

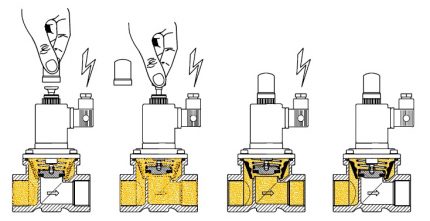

При работа с нормално затворен клапан трябва първо да се подаде захранване на бобината, да се свали предпазната капачка, да се взведе затворът до фиксиране, да се постави отново капачката. При задействане действията се повтарят.

В продажба се срещат прекъсвачи с управление чрез електрически импулс. Те работят различно. В отворено положение клапанът се задържа от резе. Ако върху бобината попадне импулс на ток от датчика, резето се освобождава.

Ако затварящият импулс постъпва при изключване на електроенергията (е/е) и при задействане на сигнализатора, уредът действа като нормално затворен. Ако импулсът постъпва само по сигнал на датчика, клапанът работи по принципа на нормално отворен и не прекъсва подаването на газ при изключване на е/е. Тези алгоритми могат да се променят с помощта на настройките на сигнализатора.

Повече информация за разновидностите на електромагнитния клапан и принципа на работа на устройството сме предоставили в друга наша статия.

Съотношение на параметрите на отсекателя със системата

При избор на устройство значение има диаметърът на тръбата в участъка на врязване на клапана. В повечето случаи за битови нужди е подходящо устройство със стойност Dn 15, 20 или 25, което съответства на тръби 1/2″, 3/4″ и 1″.

Ако в системата присъства котел или колонка, които не работят при изключване на напрежението в електрическата мрежа, се монтира нормално отворен клапан.

Нормално отвореният прекъсвач не е удобен в двойка с датчик, който автоматично проверява своите изходи. Сигнализаторът ще изпраща импулси, което ще доведе до задействане на клапана.

Ако работата на уредите не зависи от подаване на електроенергия, се монтира нормално затворен прекъсвач. Той няма да блокира оборудването при липса на електричество и няма да остави помещението без защита.

Монтаж на уреда на тръбата

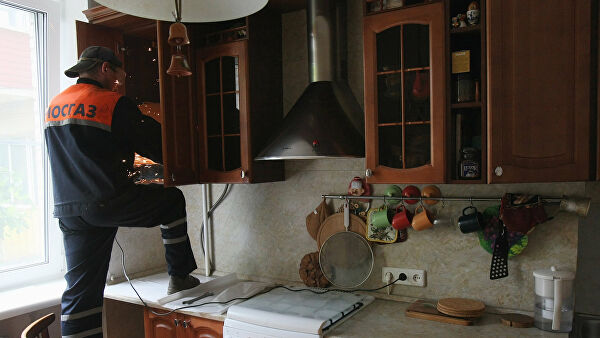

Работите по внедряване на спирателния клапан в системата се извършват само от майстор – служител на газовата служба или индивидуален предприемач. Задължително е той да има специален допуск за извършване на този вид работа и разрешителна документация.

При избора на място за монтаж трябва да се вземе предвид удобството на достъпа до ръчния взвод.

Специалистът първо ще спре подаването на газ, след това ще монтира уреда, ще провери работоспособността на оборудването и ще проведе инструктаж за обслужване на конструкцията.

Къде е възможно инсталиране:

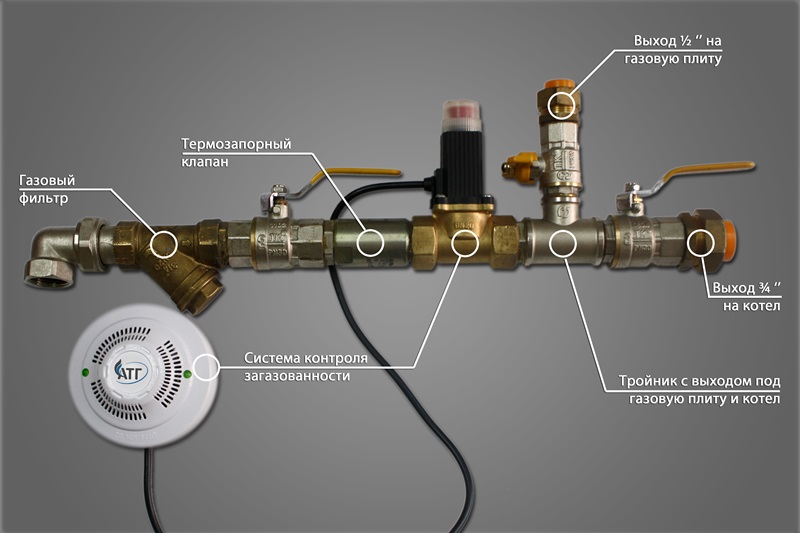

• пред газовия брояч, ако конструкцията му не предвижда използване на спирателен клапан на входа за неговото изключване;
• пред битов газов уред – печка, колонка, котел;
• на входа на магистралата в помещението, ако в него има газов брояч с изключващо устройство на разстояние не по-малко от 10 m от точката на входа.

За да се извърши монтажът на клапана бързо и качествено, си струва предварително да се обадите на майсторите и да уточните дали ще са необходими допълнителни консумативи. Ако да, целесъобразно е да ги купите предварително. Пространството, където ще се извършват работите, трябва да се освободи, а кухненските повърхности и уреди да се покрият с брезент, чул или други незапалими материали.

При извършване на монтажа специалистите трябва стриктно да спазват изискванията на стандартите и регламентиращите документи. Препоръчва се също да се ръководят от паспортите и инструкциите на завода-производител към уредите.

Техническо обслужване на устройството

Самостоятелното обслужване се състои в отстраняване на прах от уреда. Ако се открие повреда, трябва да се извика служител на газовата компания.

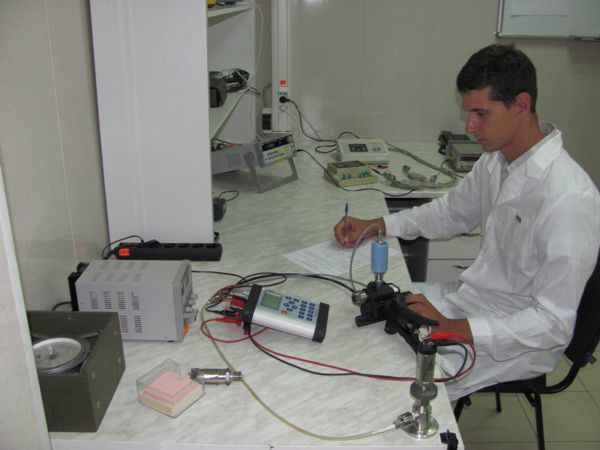

Техническото обслужване включва ежегодна метрологична проверка на датчика. Извън този срок тя се извършва при смяна на сензорите. Проверката на задействането на клапана се провежда от специалисти веднъж на шест месеца.

Забранено е да се извършва обслужване на уредите самостоятелно. Умишленото подаване на неспециална газова смес може да доведе до повреда на чувствителните елементи на уреда.

Ефективност на работата на конструкцията

Инсталирането на сигнализатор и газов клапан в апартамента не гарантира 100% защита от изтичане или неразрешена намеса в работата на уредите. Системата, в зависимост от мястото на инсталиране, изключва само отделен участък от газопровода или устройство.

Но е възможно изтичане и на общодомовата магистрала, затова спиране на подаването на гориво към един уред не може да се нарече ефективно. Фалшивата увереност в пълна безопасност може да предизвика много по-негативни последици. Препоръчваме да разгледате информация за това как експлодира газ в апартамент.

Наистина ефективно е само оборудването на всички апартаменти и помещения в сградата с контролна система. В този случай при изтичане на газ подаването ще бъде спряно по цялата магистрала.

Изводи и полезно видео по темата

Преглед на битов сигнализатор с клапан, сглобяване на системата.

Разглобяване на конструкцията на датчика и клапана, неговите параметри, демонстрация на работата на уреда.

Повечето пожари в апартаменти възникват поради изтичане на газ. Инсталирането на датчик с клапан ще помогне да се предотвратят тежките последствия от такива ситуации. Но запазването на имуществото и човешкия живот е гарантирано само тогава, когато оборудването е правилно подбрано и монтажът му е извършен от квалифициран работник на газовата служба.
