Какво да правите, ако не работи газовият клапан на газовата колонка: особености на диагностиката и ремонта

При всяка повреда повечето собственици на газова колонка викат майстор от специализиран сервиз. Обаче сервизните услуги, като правило, са съпроводени с финансови разходи, нали така?

Защо да не решите сами незначителния, на пръв поглед, проблем, притежавайки умения на механик? С ситуацията, когато газовият клапан на газовата колонка не се задейства, може да се опитате да се справите сами. Но какво е нужно за това и откъде да започнете?

В този материал ще поговорим за конструкционните особености на газовия клапан. Ще разгледаме основните повреди, водещи до неработоспособност на колонката. За по-добро разбиране на процеса на диагностика и разглобяване ще снабдим изложения материал с нагледни снимки и видеоклип.

Устройство на клапана на газовата колонка

За да улесним домашните майстори на процедурата по възстановяване на работоспособността на газовия котел, по-специално когато се отбелязва неизправност на газовия клапан, ще разгледаме устройството на възела и техническите нюанси на диагностиката и ремонта.

Но, ако вие не притежавате опит в разглобяването на газови колонки и съответните знания по темата, то за ремонт и обслужване е за предпочитане да поканите майстор.

Устройството, наричано газов електромагнитен клапан, изпълнява важна функция на газовата колонка – управление на потока на горивния компонент (природен газ). На картинката по-долу е представен разпространен вариант на конструкцията на регулационния възел, в който влиза клапанът.

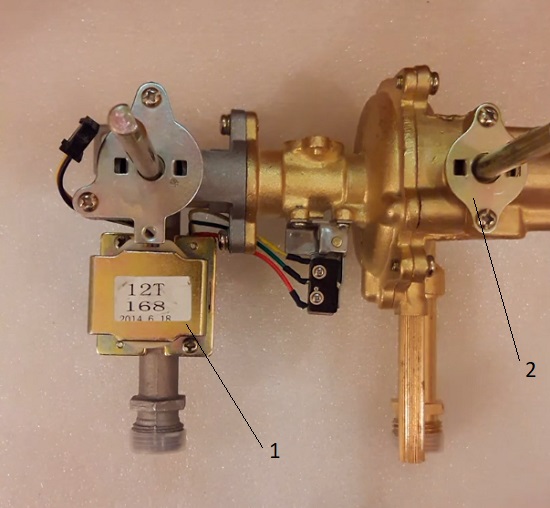

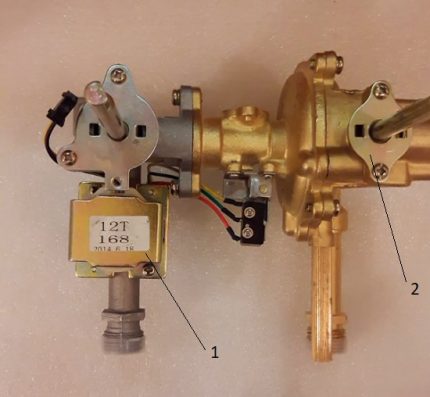

Външен вид на възела, изпълняващ функциите по регулиране на подаването на газ в системата на газовата горелка на котела (колонката). В състава на устройството присъства електромагнитен газов клапан (1), ръчен щок (2)

По същество, регулационният възел представлява двустепенен механизъм, чиято първа степен е именно газовият електромагнитен клапан (1). Втората степен е механично устройство, осигуряващо регулиране посредством прът за ръчно управление (2).

Конструкцията на газовия клапан е доста проста – изпълнена е по принципа на електромагнитно теглително устройство, каквито се използват в състава на най-различни устройства и апарати. Ако се демонтира този компонент от схемата на регулационния възел, за което е достатъчно да се развият няколко винта, пред очите на майстора ще се появи клапанната част, която е закрепена на пружиниран метален прът.

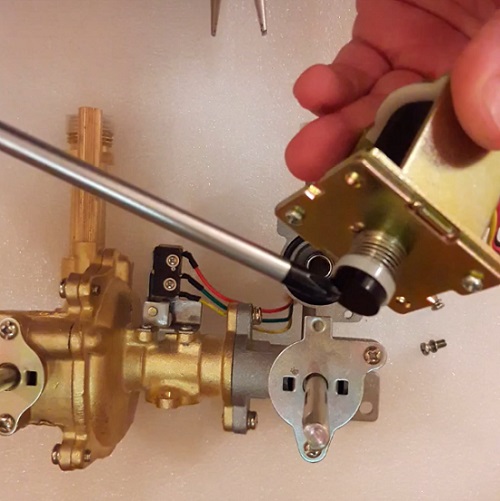

Така изглежда вътрешната част на устройството (същинският клапан), след демонтаж на газовия клапан от състава на регулационното устройство на колоната (котела).

Както се вижда от картината, конструкцията се състои от корпус-юбка, в който влиза клапанната част — мембрана и електромагнитен модул. Клапанната част е закрепена на метален прът, пружиниран за връщане в положение „затворено“.

Когато на бобината на електромагнита е подадено напрежение, металният прът под магнитно въздействие се премества нагоре и отвежда мембраната от проходния отвор на юбката. Така се отваря проходът за газ към ръчния клапан и по-нататък до горелката.

Търсене на неизправност на клапана и нейното отстраняване

Загубата на работоспособност на газовия клапан води до пълна невъзможност за експлоатация на отоплителното оборудване, или до ситуация, когато не се осигурява необходимото ниво на нагряване поради непълно отваряне на мембраната.

От друга страна са възможни причини, напротив водещи до постоянно постъпване на газ към горелката на котела (колоната). Тоест, създава се ситуация, когато газовият клапан е постоянно отворен.

Етап #1 — проста проверка на електрическите компоненти

Извършването на тестване на работоспособността на електромагнитния газов клапан на колоната (котела) е допустимо без извършване на демонтаж на регулационното устройство. Въпреки това, за извършване на проверката директно на оборудването трябва да се осигури спиране на подаването на газ, като се затвори вентилът на магистралата. При това газовата колона (котелът) остава свързана към електрическата мрежа.

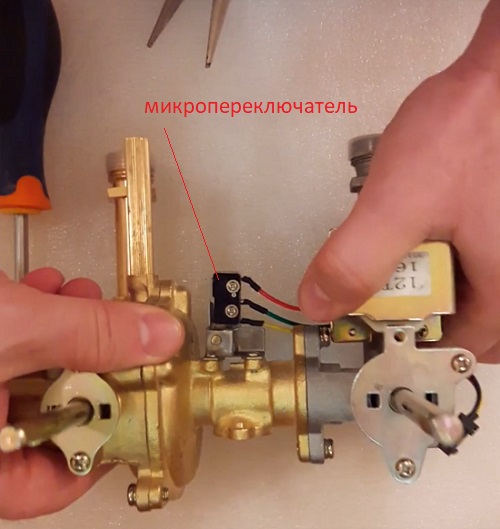

Микропревключвател, инсталиран на устройството за регулиране на газовия поток. С този компонент на схемата се комутира захранващото напрежение, подавано на базовите елементи, включително електромагнитния газов клапан.

На устройството за регулиране на подаването на газ към горелката обикновено присъства електронен компонент – микропревключвател (вижте картинката по-горе), чрез който при включване на газовата колона се подава захранване към главните технологични детайли.

По-конкретно, захранващото напрежение се подава чрез микропревключвателя до:

• до модула за запалване;
• до вентилатора на тяговата турбина;
• до бобината на електромагнитния клапан.

И така, ако принудително, например с острието на отвертка, се въздейства върху плочата-бутач на микропревключвателя, тези системи на газовата колона (котела) ще получат захранване.

В резултат се активира работата на следните компоненти:

• вентилатора;
• електрическата запалка;
• електромагнитния клапан.

Тоест, проверяващият ще чуе звука на работещия вентилатор, характерните щракащи звуци на газовата запалка и, разбира се, характерното щракане на стеблото на електромагнитния клапан. Такова състояние на апаратурата демонстрира изправност на компонентите, поне електрическата.

Етап #2 — разглобяване и тестване на клапана

Причина за неработоспособността на агрегата могат да бъдат различни дефекти.

Сред тях:

• нарушаване на формата на мембранния уплътнител;
• попадане на чужд предмет вътре в корпуса на юбката;
• счупване (клин) на възвратната пружина;
• скъсване на проводника на бобината на електромагнита.

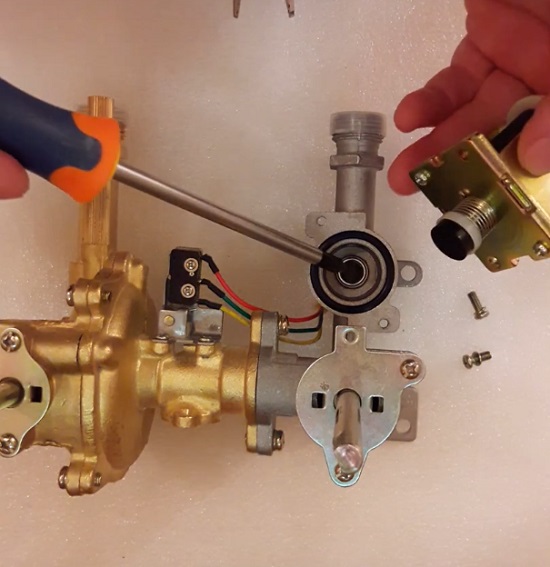

Първите три дефекта от списъка се откриват още след разглобяване на устройството при внимателно оглеждане на конструкцията и проверка на стеблото за свободно аксиално движение.

Неплътното прилягане на уплътнението на мембраната към тарелката на юбката и лекотата на хода на стеблото – това са първостепенни стъпки за тестване след разглобяване на механизма.

Отделен подход за тестване изисква последният пункт от списъка – скъсване на проводника на бобината на електромагнита. За видовете повреди и методите за тяхното отстраняване ще говорим по-нататък.

Етап #3 — проверка на бобината на електромагнита и нейния ремонт

Практиката от експлоатацията на газови колони и котли показва, че дефектът на бобината на електромагнита не е само скъсване на проводника на намотката.

Не са редки случаите на междунавивково късо съединение, което също води до загуба на работоспособност на възела. Как да проверим електромагнитния клапан на битова газова колона в домашни условия?

Проверката на всяка индуктивна бобина с помощта на измервателен уред – тестер, е обичайна практика в ремонтната дейност. Съответно, бобината на газовия електромагнитен клапан също се проверява за скъсване или междунавивково късо съединение с помощта на този уред.

Разбира се, всеки отделен производител на газови колони (котли) използва оригинални конструкции на клапани. Поради това съпротивленията на индуктивните бобини, които са част от електромагнита, значително се различават.

Като цяло може да се отбележи определен диапазон на съпротивления, характерен за такива индуктивности: 1,3 – 7,5 kΩ. По същество, конкретният параметър трябва да бъде посочен в документацията на оборудването.

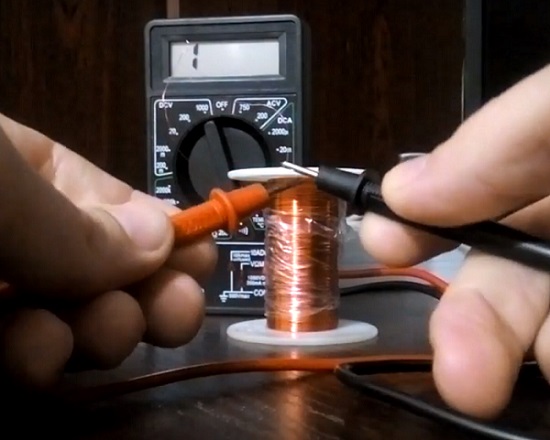

Измерването на бобината на индуктивността се извършва традиционно в режим на измерване на съпротивление – чрез свързване на сондите на тестера към контактите на бобината. Ако уредът не реагира на свързването, очевидно – е налице прекъсване на веригата.

Ако измереният параметър на съпротивление се различава от посочения в документацията, най-вероятно е налице междунавивково късо съединение. И в двата случая бобината трябва да се смени.

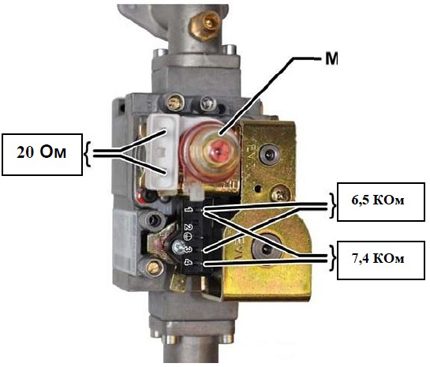

На картинката се демонстрира съпротивлението на работните (изправни) бобини на газовите клапани на котли марка Baxi, по-специално на устройствата от серия SIT SIGMA 845078

На практика смяната на бобината като отделен елемент на клапана на газовия котел е рядкост. Като правило, ако се установи неизправност именно на намотката на индуктивността, майсторите сменят изцяло електромагнитния клапан в сглобен вид.

Такава смяна е обусловена от сложността при намирането на конкретния компонент. Освен това самата процедура по смяна на отделния елемент е по-сложна в сравнение със смяната на газовия електромагнитен клапан в сглобен вид.

Етап #4 — търсене и отстраняване на механични дефекти

Както беше отбелязано по-горе, магнитният клапан за битов газов бойлер може да загуби работоспособност поради чисто механични причини. Например, случайното попадане на чужд елемент вътре в клапана заплашва със загуба на херметичност на уплътнението на мембраната.

За да открие причината за повредата, майсторът трябва да извърши редица действия:

• снемане на газовия клапан;
• последващото му разглобяване;
• внимателна проверка.

Тези манипулации позволяват да се открие и отстрани неизправността, свързана с попадане на чужди предмети вътре в работната камера.

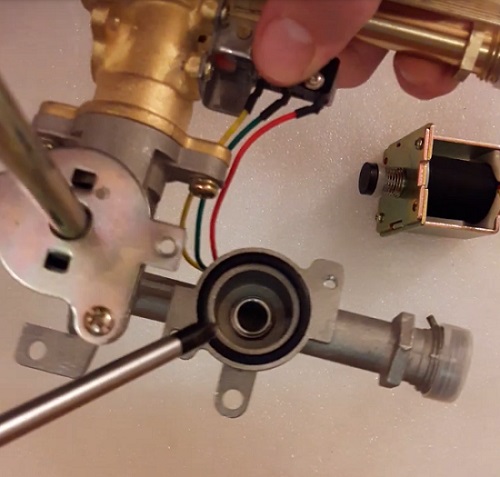

Визуалната проверка на повърхностите на посадочната тарелка на полата на клапана позволява да се открият причините за недостатъчна херметизация на уплътнението в режим на затваряне на газовия поток на бойлера.

Сред механичните дефекти доста често срещан момент е дефект на еластичната мембрана, когато се отбелязва нарушение на формата или частично разрушаване на посадочната площадка. Тук, по принцип, може да се мине с монтиране на нова мембрана на щока, но традиционно майсторите в такива случаи прибягват до пълна смяна на електромагнитния клапан.

Аналогична е ситуацията с ремонта на устройството, когато става въпрос за счупване на възвратната пружина или загуба на необходимата сила на натиск от този елемент. За смяна на пружината се налага да се разглоби изцяло конструкцията.

Някои модели клапани обаче са сглобени чрез съединение без винтове – чрез нитове или метални фиксатори. Поради това е значително по-лесно да се замени изцяло конструкцията, отколкото да се занимава с възстановяване.

Етап #5 — сглобяване на клапана и проверка на херметичността

Ако отстраняването на неизправността на газовия електромагнитен клапан е било съпроводено с разглобяване на механичната конструкция, обратното сглобяване трябва да включва щателна проверка на херметичността. Задължително трябва да се провери целостта на уплътнението, монтирано на горния ръб на юбката, при необходимост – уплътнението да се смени.

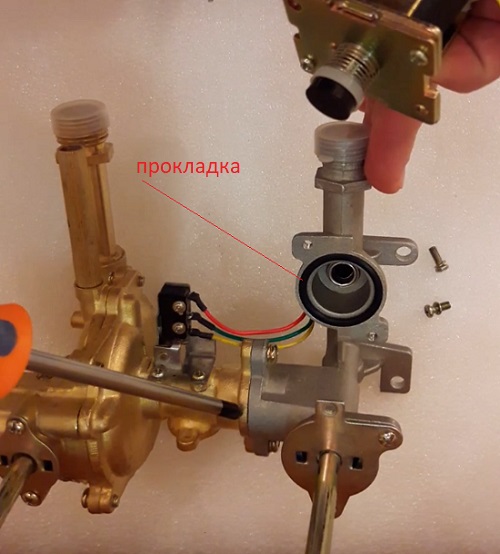

Уплътнение на ръба на юбката на корпуса. На този елемент трябва да се обръща повишено внимание по време на сглобяване на конструкцията, тъй като не рядко при разглобяване уплътнението се поврежда.

Сглобеният възел се проверява по стандартен (традиционен) начин при включено подаване на газ. Взима се подходящ съд, в който се налива малко вода и се добавя сапунен прах. Създава се гъста сапунена пяна, която се нанася върху корпуса на юбката на мястото, където е монтирано уплътнението. Ако не се наблюдава образуване на мехурчета, значи херметичността е в норма.

Разбрахте се с клапана, но сте се сблъскали с угасване на газовата колонка или други проблеми? Препоръчваме ви да се запознаете с другите ни статии, в които разгледахме най-често срещаните повреди и начини за отстраняването им:

• Защо угасва газовата колонка: типични причини и ръководство за отстраняването им
• Сензор за тяга на газовия котел: как е устроен и работи + тънкости при проверка на функционалността
• Как да смените мембраната на газовата колонка: причини + инструкции за извършване на ремонт

Изводи и полезно видео по темата

Тестване на устройството по прост начин, заснето на видео, демонстрира ясно как се провежда този процес. Разбира се, не за всички газови колонки без изключение е подходяща такава методика, но за по-голямата част от моделите материалът е напълно актуален:

Извършването на тест за работоспособност и годност за експлоатация на електромагнитния газов клапан може да се направи самостоятелно или да се обърнете към специалисти. Все пак трябва да се помни – газовото оборудване се отнася към техника с повишено ниво на опасност и при боравене с него трябва да се придържате към определени норми и правила. И най-малките пропуски, небрежност, незнание при извършване на монтажни (ремонтни) работи могат да доведат до сериозни последствия.

В същото време обръщането към специалисти премахва рисковия компонент. Затова, ако нямате опит в ремонта и съответните знания, не ви препоръчваме да сравнявате паричните разходи и личната си безопасност в такива случаи. По-просто и по-безопасно е да извикате майстор от специализиран сервиз, с когото имате сключен договор.

Искате ли да допълните горния материал с полезни съвети за отстраняване на повреди на електромагнитния клапан на газовото оборудване? Или се занимавате с самостоятелна диагностика и разглобяване на възела и искате да уточните някои нюанси? Задавайте вашите въпроси, добавяйте уникални снимки, съдържащи илюстративен пример, пишете препоръки в блока за обратна връзка, разположен по-долу под статията.
