Какво да направите, ако газовият котел се повреди и топлата вода не се включва? Инструктаж по диагностика и ремонт

Инсталирането на двуконтурен газов котел позволява ефективно да се реши проблемът с горещото водоснабдяване. Но какво да правите, ако горещата вода в газовия котел не се включва? Съгласете се, че не трябва веднага да паникьосвате и да звъните на спасителната служба или в сервизния център.

Ще се запознаем с принципа на работа на двуконтурния котел, ще разкажем за причините, които могат да доведат до спиране на подаването на гореща вода и начините за отстраняване на възникналите повреди.

Като разбирате същността на работата на оборудването, вие ще можете не само самостоятелно да откриете причините за смущение в работата, но и да отстраните повечето неизправности, както и да възстановите подаването на гореща вода в пълен обем.

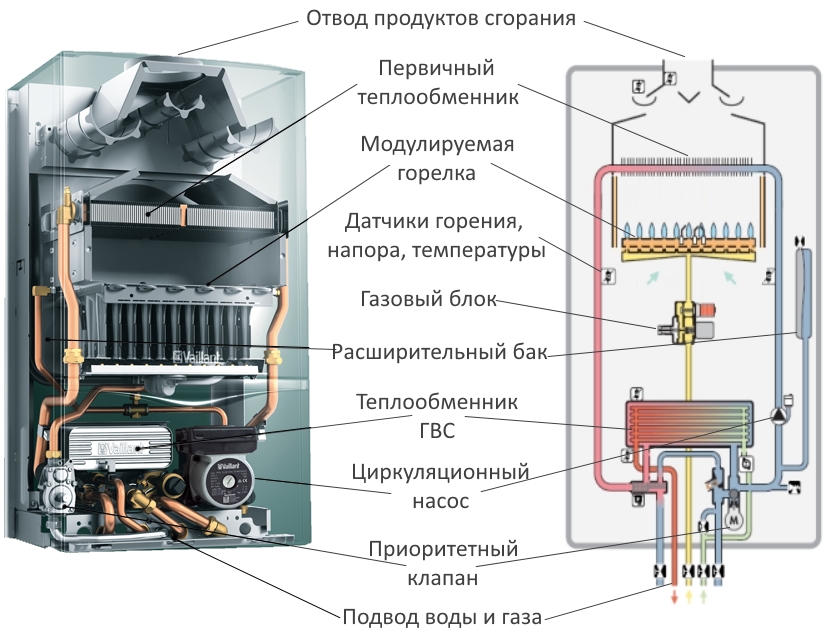

Принцип на работа на двуконтурния газов котел

За да разберете защо газовият котел е започнал да загрява вода слабо или подаването на гореща вода изобщо липсва, е необходимо да разберете как работи двуконтурният агрегат. Практически всяко газово оборудване от този тип е оборудвано с няколко блока.

В основния възел се осигурява запалване на газовата смес и нейното горене. Допълнителният воден възел осигурява нивото на подаване на гореща вода и осъществява контрол на налягането в магистралата. За извеждане на продуктите на горене извън жилището отговаря блокът за отвеждане на дим.

При стартиране на оборудването се активира работата на помпата, която изпомпва вода в системата. Течността започва да циркулира по тръбите на топлообменника, където се загрява равномерно благодарение на въздействието на горелката.

Котелът има два контура, единият от които отговаря за отоплението, а вторият – за работата на ГВС. Едновременната работа на двата контура е невъзможна.

Процесът на нагряване се контролира от датчици или проста механична система, или от автоматиката на газовия котел, в зависимост от модела и сложността на устройството. При достигане на зададената температура подаването на газ се прекратява. При понижаване на температурата до критична стойност се извършва стартиране на горелката и цикълът се повтаря.

Отличителни схеми на работа на двуконтурните котли

При възникване на проблеми с горещото водоснабдяване, за да се изяснят причините, е необходимо да се разбере схемата на работа на газовия уред в режим на БГВ. Съществуват два варианта – с битермичен и с вторичен топлообменник.

Котел с битермичен топлообменник

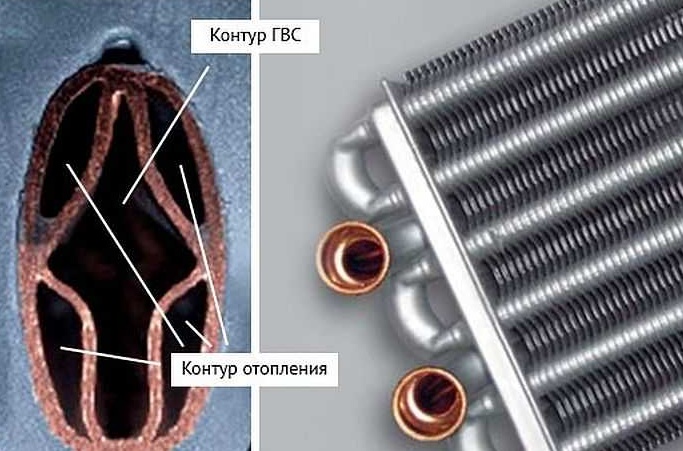

Принципът на работа на уреда с битермичен топлообменник е свързан с конфигурацията – по същество, това е една тръба със сложна форма, разположена вътре в друга. По външната секция на тръбата се движи топлоносителят, а по вътрешната – водата за БГВ.

При работа в режим на отопление горелката осигурява нагряване на топлоносителя до зададената температура и се изключва. При отваряне на крана за гореща вода започва движение на течността по вътрешния контур на топлообменника, едновременно с това се затваря клапанът за блокиране на външния контур.

В двуконтурните котли с битермичен топлообменник в един топлообменник едновременно се намират вътрешният и външният контур, които отговарят за работата на отоплението и БГВ.

Горелката работи непрекъснато на максимална мощност, осигурявайки нагряване на проточната вода. След затваряне на крана се отваря клапанът за подаване на топлоносител и котелът започва да работи в нормален режим.

Котел с вторичен топлообменник

В другия тип котли с вторичен топлообменник принципът на работа е малко по-различен. За нагряване на водата отговаря не просто вторичен контур, а отделен пластинчат топлообменник, оборудван с трипътен клапан.

Вторичният топлообменник изглежда по-предпочитан от битермичния – той е по-лесен за сваляне за промиване и почистване.

При отваряне на крана за гореща вода се осъществява пренасочване на топлоносителя от единия топлообменник към другия, където топлината се предава на протичащата вода. При това помпата продължава да работи, осигурявайки циркулация на топлоносителя по малкия контур.

Система с естествена и принудителна циркулация

Причините, поради които газовите котли спират да загряват вода, могат да зависят и от начина на циркулация на топлоносителя. Но това е свързано повече не толкова с нагряването на водата, колкото с работата на самото устройство. Причина за лошата работа на котел, включен в схема с естествена циркулация, е или неспазване на наклоните, или наличие на въздушни тапи.

В отоплителните контури с принудителна циркулация такъв проблем липсва, тъй като топлоносителят се движи в системата под действие на циркулационна помпа. По-нататък няма да се спираме на работата на самия газов котел, а ще разглеждаме изключително проблеми на БГВ, като приемаме, че котелът функционира нормално в режим на отопление.

Какво да правите, ако котелът не загрява вода?

При комбиниране в котела на функциите на отопление и топла вода често възникват ситуации, когато отоплителната система работи, а топла вода няма. Проблемите с топлата вода могат да се проявят и в друг вид – обемът на подгрятата вода може да бъде недостатъчен или температурата да е по-ниска от изискваната.

В някои случаи може да се наблюдава ситуация, когато от крана тече ту топла, ту студена вода. И за това има разумно обяснение, и причината за подобно явление също лесно се отстранява.

Запушване на вторичния топлообменник

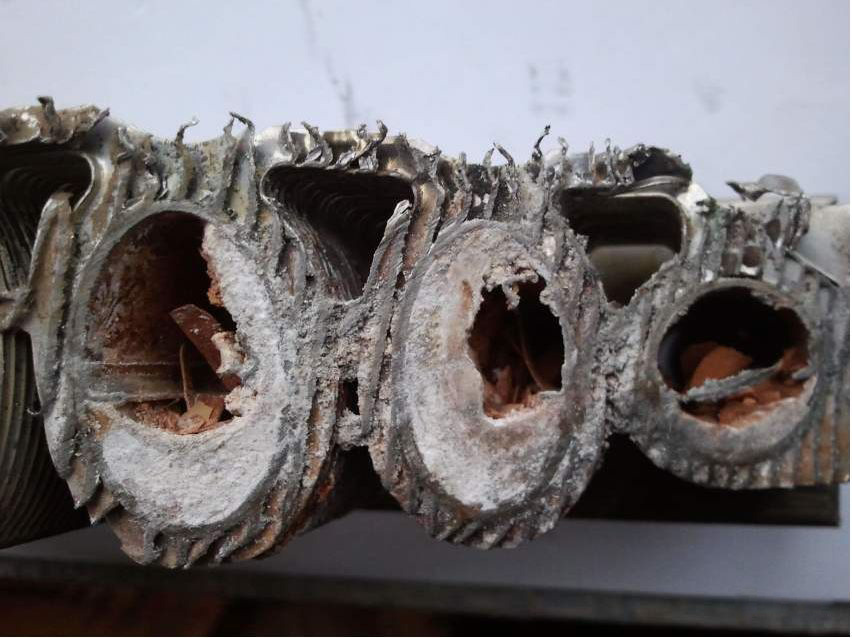

Обрастването на топлообменника с отлагания от соли е най-честата причина за намаляване на ефективността на работа на топлата вода. В резултат на образуването на котлен камък не само намалява обемът на топлообменника, но и настъпва значително понижение на температурата на водата.

Котленият камък намалява обема на проходимост на течността по контура, а като се отлага по стените на топлообменника, намалява неговата топлопроводимост

Това е свързано с това, че водата контактува не с метала на топлообменника, а с котления камък, чиято топлопроводимост е значително по-ниска. Котленият камък е много нестабилен, той може да се напуква и разслоява. Дори малко парче или пластинка от котлен камък може просто да прекъсне потока на течността.

Съществуват два начина за почистване на топлообменника – механичен и химически. Първият е много трудоемък и ефективността му е значително по-ниска. Освен това в някои модели самостоятелният демонтаж на топлообменника може да бъде не само труден, но и практически невъзможен.

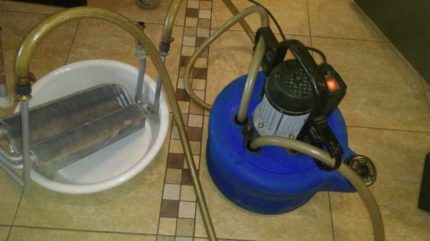

Химическо почистване на битермичен топлообменник

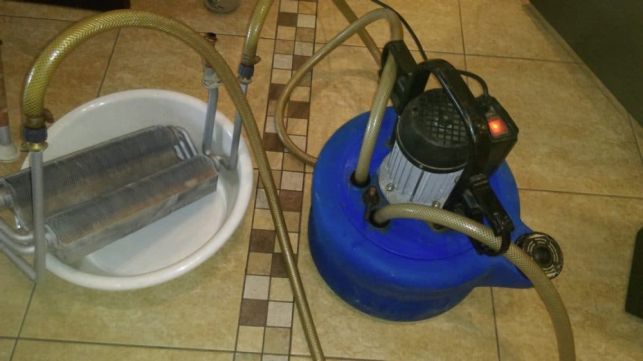

Промивката се извършва без демонтаж на топлообменника, за изпълнение на процедурата ще е необходим бустер с обем 20-30 литра. Преди началото на работите е необходимо да се източи топлоносителя от отоплителната система с помощта на кран на Маевски.

Резервоарът на бустера се запълва с промивен разтвор и шланговете се спускат в съда, като свободните им краища са свързани с патрубките на топлообменника. Движението на течността е възможно само под действието на циркулационна помпа, която трябва задължително да се свърже към един от шланговете.

Краищата на шланговете трябва да се надянат на патрубките на топлообменника, а свободните краища да се поставят в бустера с промивна течност, като се свърже циркулационната помпа. Работите могат да се извършат, без да се сваля топлообменникът.

Идеално ще бъде включването на реверсивна помпа с възможност за промяна на посоката на потока на течността. Остава да се стартира котелът за отопление със зададена температура 50-60 градуса и да се остави за около 15 минути, като периодично се променя посоката на циркулация.

Химическо почистване на вторичния топлообменник

Промивката на вторичния топлообменник на двуконтурен газов котел може да бъде извършена, аналогично на промивката на битермичния топлообменник. Въпреки това трябва да се има предвид, че вторичният топлообменник лесно се сваля, така че може да се повиши качеството на почистване, като се извърши неговият демонтаж.

За да се получи достъп до топлообменника, е необходимо да се демонтира предният панел на агрегата и да се премести настрани блокът за управление. Топлообменникът е закрепен с два болта в долната част, като след отвинтването им той може лесно да се извади.

Най-ефективно е изваденият от редовното си място топлообменник за промивка да се постави в съд с разтвор, разтварящ солите, и да се прекипи. Вместо подходящо домакинско средство може да се използва 20% разтвор на лимонена киселина.

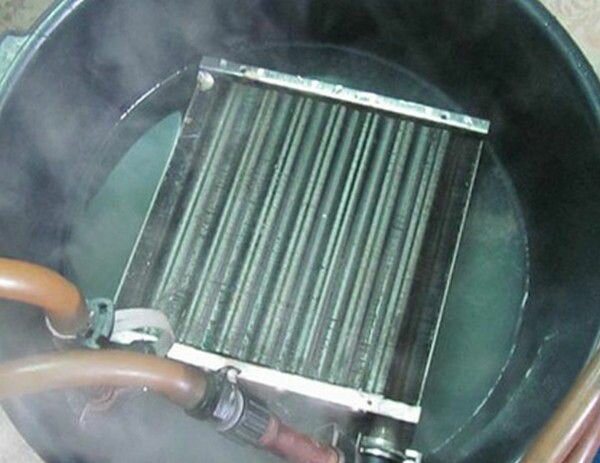

Добри резултати могат да се постигнат, ако вторичният топлообменник се прекипи в промивочния разтвор.

При почистването на всеки топлообменник на заключителния етап се извършва промивка с чиста вода. Тази мярка е необходима, за да се премахнат следите от химически агресивно вещество и да се прекрати неговото въздействие върху стените на топлообменника.

Съществува още един начин за почистване на топлообменника – хидродинамичен. За неговата реализация е необходимо специално оборудване и контрол на налягането на всеки етап от почистването. Ето защо без специални знания и умения неговото самостоятелно изпълнение може да бъде опасно.

Редовното почистване на топлообменника ще позволи да се избегне необходимостта от използване на много агресивни състави и ще даде възможност да се удължи срокът на неговата експлоатация. Препоръчва се ежегодно почистване на топлообменника след приключване на отоплителния сезон.

Проблеми с датчика за поток

Възможна причина, поради която газовият котел може да спре да загрява вода, са проблеми с датчика на потока. Устройството представлява малък вентилатор, който се върти под действието на водния поток. В резултат на въртенето на контролната платка постъпва сигнал за загряване на водата. Поради запушване вентилаторът може да спре да се върти.

Засорението може да се отстрани, без да се прибягва до демонтаж на устройството. За почистване е достатъчно няколко пъти да се отвори и затвори кранът за подаване на вода. Ако тези действия не доведат до желания резултат, тогава ще се наложи да се свали датчикът и да се извърши неговото почистване.

За това е необходимо:

• Да се изключи газовият котел от електрическата мрежа;
• Да се затвори кранът за подаване на вода;
• Да се източи водата от агрегата.

Обикновено датчикът на потока се закрепва със скоба, като след изваждането ѝ устройството може без усилие да се извади. Възелът се изважда изцяло, за да се извади вътрешната част, е необходимо частите да се завъртят в канала. В хода на разглобяването трябва да се почисти мрежичката на филтъра и да се извади турбината.

Често лопатките на турбината са покрити със слой ръжда, който трябва добре да се почисти. Ако се извадят трите фиксатора, тогава може да се извади и самата турбина за почистване на вътрешната равнина на нейното седалище. Сега остава да се извърши сглобяването в обратен ред.

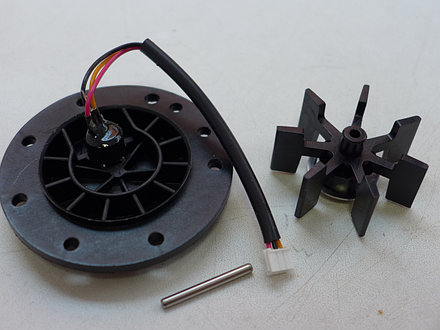

При разглобяване на сензора за поток трябва да се почистят филтърът и перките на турбината.

Ако почистването на сензора за поток не доведе до желания резултат и горещата вода липсва, ще се наложи да се замени целият възел.

Неизправност на датчика за температура на водата за ГВС

Проблемът се проявява в това, че котелът стартира, но след няколко минути угасва, показвайки код за грешка. Това свидетелства за неизправност на сензора, който определя температурата на подаваната вода към контура на ГВС. За да се установи дали сензорът е изправен, е необходимо да се измери съпротивлението с мултиметър.

След като погледнете в инструкцията, трябва да сравните получения резултат с действителната температура на сензора. Ако сензорът при стайна температура показва резултат, съответстващ на температура на водата от 60 градуса, то очевидно е, че сензорът е неизправен и изисква смяна.

Предвид факта, че сензорът е в пряк контакт с водата, за неговата смяна ще е необходимо не само да се затвори кранът за подаване на вода, но и напълно да се нулира налягането.

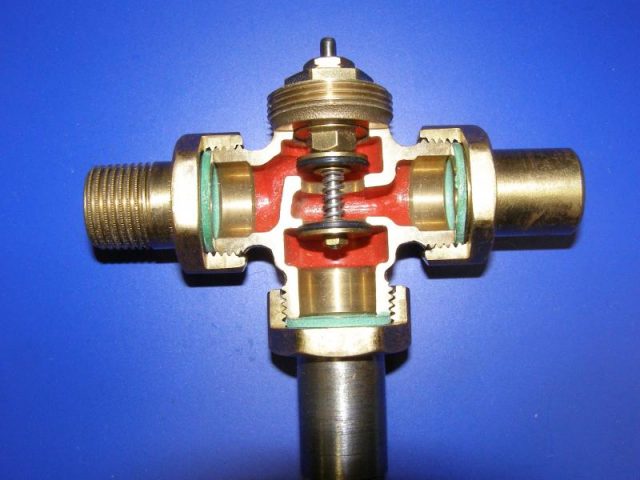

Неизправност в работата на трипътния клапан

Ако при включване на ГВС се забележи, че газовият котел слабо загрява водата или водата тече напълно студена, то това свидетелства за циркулация на топлоносителя само по отоплителния кръг. Причината се крие в запушване или повреда на трипътния клапан.

По правило, трипътният клапан се поврежда поради прекомерно замърсяване. Освен това в резултат на експлоатация може да настъпи износване на щока, повреда на електродвигателя поради загуба на херметичност. За да се извади трипътният клапан, трябва да се изключи котелът от мрежата и да се източи водата от системата.

Със собствени ръце можете да почистите трипътния клапан, при по-сериозни повреди е по-добре да се обърнете към специалист или да извършите пълна смяна самостоятелно.

Проблемният възел трябва да се изключи от всички тръбни връзки, а също така да се откачат всички електропроводи. След което трипътният клапан ще може да се извади за проверка и почистване. Бъдете готови за това, че при изключването на тръбите може да изтече известно количество вода.

Най-често вътре в трипътния клапан се откриват остатъци от котлен камък, които пречат на нормалното преминаване на водата. След тяхното отстраняване устройството отново изпълнява функциите си. Ако пък излезе от строя моторът, който движи вътрешното кълбо, то по-добре да не се прибягва до ремонт, а изцяло да се замени целият възел.

Изводи и полезно видео по темата

С хода на почистване на сензора за поток ще ви запознае следното видео:

Двуконтурният газов котел е доста сложно устройство, чийто ремонт невинаги е възможен със собствени ръце. Но ако възникнат проблеми с подаването на вода, то можете, опирайки се на изложения материал, самостоятелно да откриете причината за повредата.

Знаейки кои възли и детали влияят на работата на ГВС и извършвайки своевременно съответните превантивни мерки, можете да осигурите дългосрочна и непрекъсната работа на оборудването.

Искате ли да разкажете как възстановихте действието на кръга за подготовка на гореща вода със собствените си ръце? Разполагате ли с полезна информация по темата на статията? Пишете коментари, моля, в блок формата по-долу, задавайте въпроси, публикувайте снимки по темата на статията.
