Как да свържете газов котел Ariston: препоръки за инсталация, свързване, настройка и първо пускане

Газовите котли се произвеждат от различни компании, което води до предлагането на пазара на оборудване, което изисква индивидуален подход за инсталация и експлоатация. Но съвсем не искате да плащате повече за извикване на специалист за монтажни работи, нали? Но как да свържете газов котел Ariston самостоятелно, като вземете предвид индивидуалните особености на закупеното оборудване?

Ще се опитаме да ви помогнем да се справите с тази задача – в нашата публикация е разгледан редът за инсталация, свързване и настройка на газов котел. Също така е представена последователността на работите при извършване на първото пускане на оборудването. Изложеният материал е допълнен с илюстративни снимки и видеоклип.

Ред за свързване на котел Ariston

Стенните котли, вероятно, са най-разпространени сред битовото газово оборудване – те най-често се избират за инсталиране у дома от потенциални купувачи.

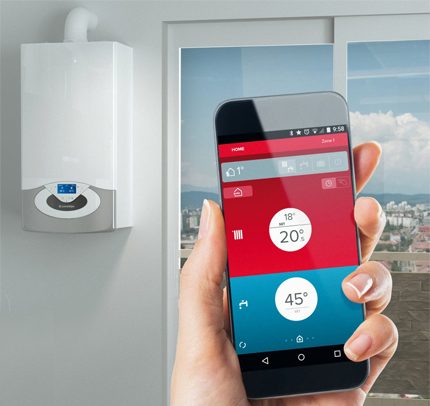

Така, модерният газов стенен котел модел Ariston Net позволява: пускане, спиране и контролиране на температурния фон на отоплението и БГВ. При това всички тези действия могат да се извършват от всяко място по всяко време чрез използване на обикновен смартфон или персонален компютър.

Ето такова интелигентно газово оборудване на примера на битов котел Ariston Net предпочитат да инсталират потенциалните купувачи на XXI век

Системата осигурява постоянен контрол на потреблението на енергия, което води до значителна икономия на газ. Благодарение на специален софтуер, собственикът на оборудването получава известия в реално време за повреди.

Освен това, ако активирате дистанционното управление, ще можете да решавате повечето проблеми от разстояние. Нека първо разгледаме как правилно да инсталирате битов газов котел марка Аристон, както и особеностите на неговото свързване, настройка и процедурата при първото пускане.

Етап #1 — проучване на изискванията на производителя за монтаж

Съдейки по изискванията на производителя на котли Аристон, инсталирането на оборудването е привилегия единствено на специалисти.

Оттук и съответният извод – самостоятелният монтаж и първото включване на битов газов котел Аристон теоретично са невъзможни (по-точно недопустими). Освен това, първото пускане в експлоатация е забранено без представител на газовата служба.

Производителят напомня на бъдещия потребител относно качеството на водата, с която ще работи газовият стенен котел. Посочва се: ако качеството на водата (химичният състав) не отговаря на техническите изисквания, производителят не гарантира работоспособността на газовото оборудване през определения гаранционен срок.

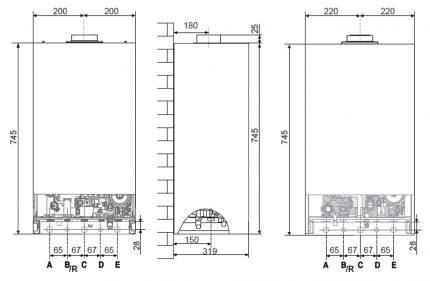

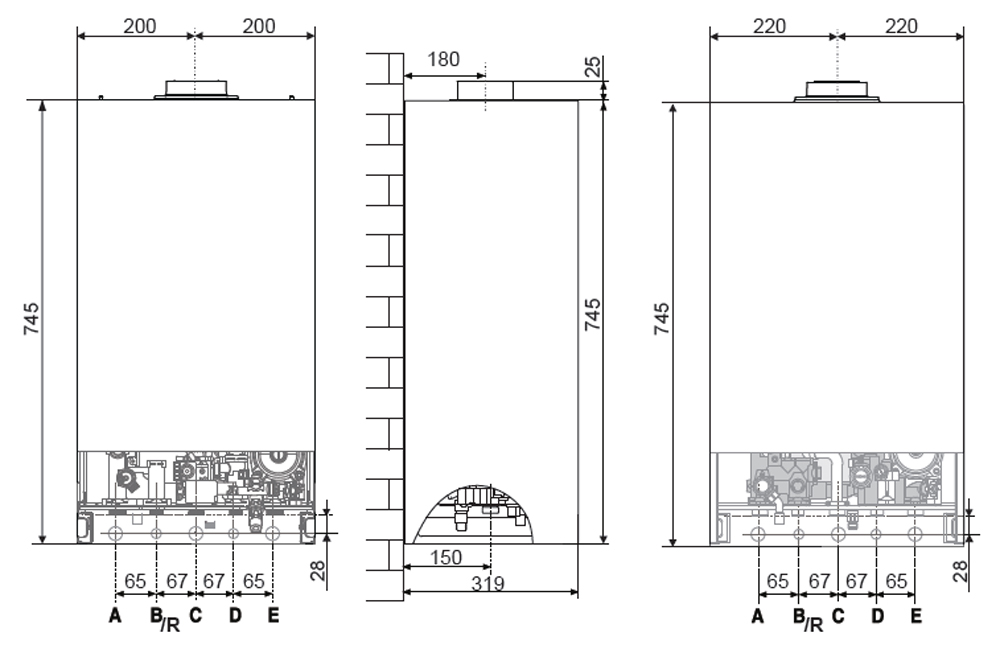

Монтажни размери и точки на свързване: A – изход за вода към отоплителната система; B – изход за вода към кръга за горещо водоснабдяване; C – тръба за подаване на газ; D – точка на влизане на студена вода; E – точка за приемане на обратния поток от ГВС

Освен технологичните точки на свързване, показани на схемата по-горе, има още четири точки на свързване в конструкцията на газовия котел Аристон:

1. Дренаж от предпазния клапан.
2. Захранване с вода от мрежата.
3. Системен дренажен канал.
4. Връщаща линия от бойлера.

Газовият котел Аристон е проектиран за включване в схеми за горещо водоснабдяване и отопление, подходящи по технически характеристики.

Експлоатацията на оборудването се счита за недопустима, ако режимът на работа не съответства на предназначението на системата. Също така е недопустимо, според изискванията на производителя, да извършвате самостоятелен ремонт.

Етап #2 — подготовка и монтаж на котела на стена

Монтажът на основния блок (газовия котел) се извършва на стена с висока степен на здравина. Не се допуска наличие на каквито и да е вибрации, предавани по структурата на стената, на която се монтира газовият котел Аристон.

Тръбопроводите, свързани към оборудването, трябва да бъдат защитени от възможни механични повреди, както и електрическите проводници, захранващи газовия котел.

Помещението за инсталиране трябва да бъде избрано, като се вземат предвид предвидените технически и санитарни условия:

• достатъчно осветление;
• ефективна вентилация;
• здрави конструкции;

Накрая, по време на инсталацията е необходимо да се спазват установените правила за безопасност.

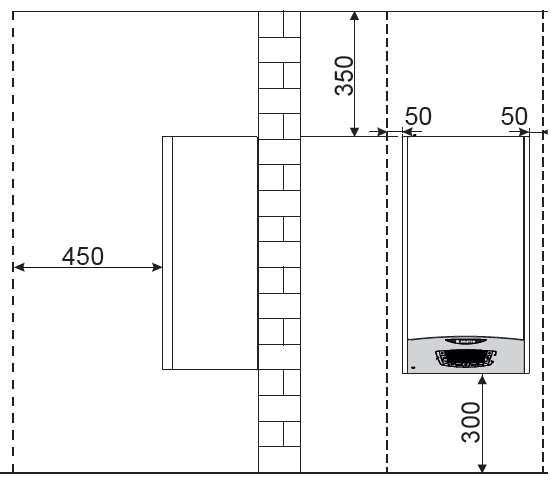

Допустими минимални монтажни размери – параметри, които трябва да се вземат предвид по време на инсталирането на газов котел Аристон в работното помещение

Преди да започнете монтажа на системата, е необходимо да извършите следните операции:

• измиване на контурите за гореща вода и отопление;
• проверка на газа за съответствие с вида гориво;
• проверка на конструкцията на димоотвода за съответствие с изискваната норма;
• проверка на качеството (химичния състав) на водата.

Котлите Аристон от типично изпълнение «C», оборудвани с херметична камера на горене, поддържащи функция за подаване на външен въздух, не са ограничени от изискванията за вентилация и размерите на работното помещение.

Нормалното функциониране на газовия котел Аристон продължава при минимална работна температура +5 °C вътре в работното помещение. В същото време се препоръчва да се осигури защита на котела от евентуално въздействие на външни фактори и атмосферни валежи.

Битовият газов котел на фирма Ariston се монтира на здраво монтирана стена, изградена на основата на негорим материал, която може да издържи общото тегло на оборудването. Местоположението на газовия котел трябва да се избира, като се вземат предвид минимално допустимите разстояния (схемата по-горе) до близките обекти. Тези изисквания са предназначени да осигурят достъп за удобно техническо обслужване.

Етап #3 — изпълнение на хидравлични връзки

Според техническите параметри на производителя, максимално допустимото налягане вътре в тръбите на системния водопровод се допуска на ниво не повече от 6 атмосфери. Ако тази граница на централизираното мрежово водно налягане е превишена, ще трябва допълнително да се монтира редуктор за налягане в системата.

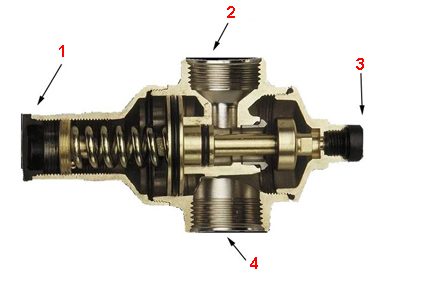

Конструкция на редуктора за водно налягане: 1 – регулировъчен винт; 2 – входен патрубок за вода; 3 – точка за свързване на манометъра; 4 – изходен патрубок за вода

Определянето на размерите на водопроводните тръби и нагревателните уреди, съставляващи отоплителния контур, се извършва по остатъчното налягане. Нивото на това налягане се изчислява като функция на необходимия воден дебит. При това се вземат предвид и техническите характеристики на циркулационната помпа.

Съгласно ръководството за експлоатация се изисква да се свърже дренажната тръба (от комплекта за доставка) към изходната точка на предпазния клапан. Отводът на дренажа на предпазния клапан се свързва към дренажния сифон по схема, която дава възможност за визуално наблюдение на работоспособността на предпазния клапан.

Конструкцията на газовия котел Аристон предвижда свързване на външен косвен бойлер с цел производство на гореща вода. Температурата на горещата вода по подразбиране се регулира от NTC-датчик. Ако контролът на температурата се организира посредством термостат, ще е необходимо да се направят корекции в настройките за управление на газовия котел.

Етап #4 — организация на подаване на въздух и димоотвеждане

Конструкцията на газовия котел Ariston позволява организиране на монтажа по схема «B» (използва се въздух от помещението) и по схема «C» (използва се външен въздух).

С цел изключване на проникването на продукти от горене вътре в системата на въздуховодите, се изисква щателно изпълнение на монтажните уплътнения. Инсталирането на модула за отвеждане на димни газове трябва да се извърши, като се изключи нарушаването на уплътненията и не се допусне проникване на димни газове във въздуховода.

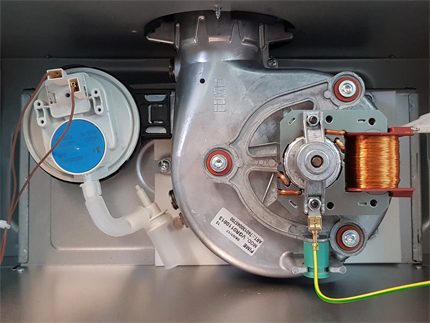

Система за отвеждане на продукти от горене, разработена за някои модели газово оборудване, произвеждано от компанията Ariston. В зависимост от типичното изпълнение на системите е възможна различна конфигурация.

Съгласно инструкцията на производителя, хоризонталните участъци на газоходите се монтират с наклон около 3%, насочен встрани от котела. По този начин се предотвратява натрупването на кондензат.

Инсталирането на газово оборудване по схема «B» изисква организиране на ефективна вентилация и постъпване на въздух в работните помещения.

Помещения, където във въздуха е възможно появяване на корозионно-активни пари, се допуска да се прилага само инсталация по схема «C» (приток на външен въздух). Такива изисквания осигуряват корозионна защита на газовите котли Ariston.

Производителят изисква монтажът на коаксиална (двойна) система (отвеждане на газове и подаване на въздух) да се изпълнява с оригинални принадлежности и аксесоари.

Не е допустимо да се монтира комин в непосредствена близост до материали, които лесно се запалват. Също така е забранено прекарването на комин през конструкции, изработени от лесно запалими материали. Ако старият котел се заменя с нов, подлежат на задължителна подмяна всички части на модулите за вентилация и отвеждане на продукти от горене.

Етап #5 — свързване на димоход/въздуховод

Съществуват няколко варианта за свързване на комин в зависимост от конфигурацията на газовото оборудване:

• коаксиална система (тръба в тръба);
• отделна система;
• едноканален комин.

За варианта на свързване на газовия котел по схема «тръба в тръба» се прилагат материали и компоненти, притежаващи висока степен на устойчивост на въздействие на кондензат. Повече за монтажа на коаксиален комин сме разказвали в тази статия.

Комплектите за свързване на комин/въздуховод, като правило, отсъстват в списъка на оборудването на газовия котел Ariston. Съответно, допълнителните комплекти се поръчват за конкретното свързване.

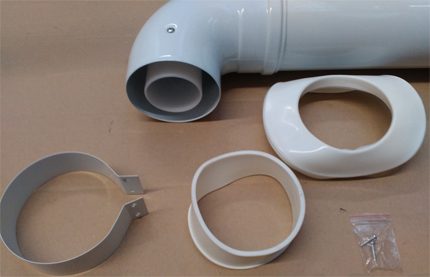

Така изглежда системата «тръба в тръба», която се използва в състава на конструкцията на газовите котли Ariston от някои модели.

Много газови котли от марката Аристон са изработени с оглед на подаването на въздух и отвеждането на газове посредством коаксиална система, чиито диаметри на тръбите са 60 и 100 мм. Може да се използва и разделен вариант с тръби за диаметри 80 на 80 мм. Изборът на конфигурация за отвеждане на газовете и въздуховода се съобразява с допълнителното аеродинамично съпротивление.

Етап #6 — свързване на оборудването към електрическата мрежа

За пълно осигуряване на безопасност производителят изисква привличането на квалифициран специалист за свързването и проверката на всички електрически връзки на газовия котел Аристон. Производителят отменя гаранциите за оборудването, ако се използва некачествена електрозахранваща мрежа и система за заземяване.

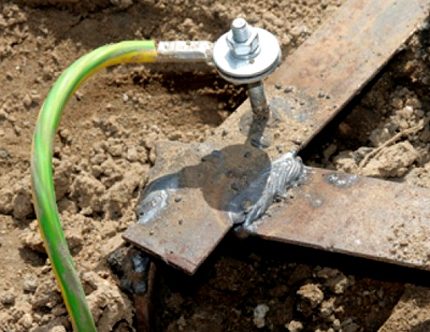

Заземителен контур за газов котел, инсталиран вътре в частна къща – това е задължителна мярка, която се изисква не само за котлите от марката Аристон, но и за всяко друго подобно оборудване.

Електрозахранващата система се изчислява за максималния параметър на мощността на потребление на газовия котел. За свързване на оборудването се използват електрически проводници с напречно сечение най-малко 0,75 mm². Правилната и безопасна работа на газовия котел се осигурява от надеждно заземяване.

Параметрите на захранването трябва да се приведат в съответствие с нормите на мрежата 230V/50 Hz при спазване на полярността и наличие на заземителен проводник. Заземителният проводник трябва да се използва с по-голяма дължина спрямо фазовия проводник и нулевия. Свързването е проводно – строго постоянно, без използване на контакти и щепсели, изпълнено чрез двуполюсен автомат.

Първо пускане и настройка на котела

Когато монтажните работи и свързването са приключили, може да се премине към настройка и тестване на оборудването.

Извършване на първо пускане

Първоначалното действие, съпровождащо първото пускане на газов котел от марката Аристон, е пълненето на отоплителния контур с вода. При това е необходимо да се настроят въздушните клапани на радиаторите в работно (отворено) положение.

Същите действия, насочени към изпускане на въздух от системата, се прилагат и към циркулационната помпа на котела. С напълването на контура с вода, извеждането на въздуха от системата и достигане на водно налягане на манометъра 1 – 1,5 атмосфери, кранът на подхранителната линия се затваря.

Първото пускане на газов котел обикновено е съпроводено от подготвителни операции, свързани с напълване на системата с вода, изпускане на въздух, проверка на херметичността на газовите линии.

На следващия етап от пусконаладката на газовия котел се извършват действия, свързани с подаването на газа.

Редът на действията е приблизително следният:

• отворете вратите и прозорците на работното помещение;
• изключете наличието на източници на открит огън;
• извършете проверка на схемата на горелката и регулационната система за херметичност.

Тестването на херметичността на регулационния възел и горелката се извършва чрез краткотрайно отваряне (не повече от 10 минути) на главния спирателен вентил на газовата линия. При това електромагнитният клапан и ръчната клапа на котела се настройват в затворено положение. При такова положение на системата разходомерът за газ трябва да показва нулев резултат (липса на теч).

Настройващи манипулации с контролния панел

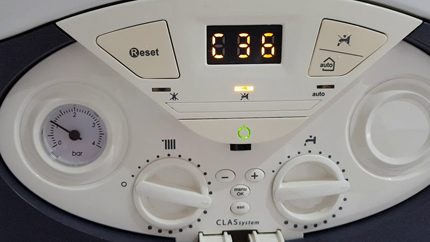

Съвременното газово отоплително оборудване е оборудвано с контролен панел, където потребителят може да задава желаните параметри на работа на агрегата. По-долу ще разгледаме по-подробно как да настроите битов газов котел на марката Аристон.

Управлението по време на експлоатация на котела, както и управлението в режим на първи пуск с извършване на необходимите настройки, се осъществява чрез потребителския контролен панел на Аристон.

Всъщност действията на потребителя на контролния панел тук са очевидни:

1. Включете апарата чрез активиране на бутона ВКЛ/ИЗКЛ.
2. Отбележете на дисплея параметрите на работния режим.
3. Отбележете на дисплея функциите на сервизния режим.

След това се проверяват параметрите на газа, за което се демонтира предният панел на котела, сваля се плочата на контролния панел и се извършват тестови манипулации с включване на измервателния манометър към тръбичките за вземане на налягане.

Тези операции са прерогатив на специалисти от газовите служби. Самостоятелното изпълнение не се препоръчва, тъй като е необходимо ясно да се познава функционалността на оборудването.

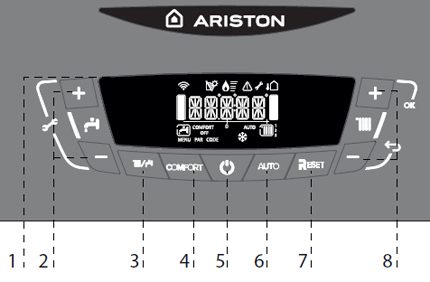

Разположение на клавиатурата на контролния пулт на Аристон: 1 – информационен екран; 2 – регулиране на температурата на БГВ; 3 – клавиш за избор на режим (Mode); 4 – функция «Комфорт»; 5 – клавиш ВКЛ/ИЗКЛ; 6 – режим «Авто»; 7 – клавиш за нулиране «Reset»; 8 – регулиране на температурата на отоплителния кръг.

След това котелът се стартира в тестов режим чрез системната функция «Комин». За влизане в тестов режим трябва да се активира бутонът за нулиране (Reset) и да се задържи натиснат за не по-малко от 5 секунди. Излизането от тестов режим се осъществява чрез повторно активиране на клавиша за нулиране.

Тестване на максимална/минимална мощност

Този вид тест също така предвижда контролно вземане на налягане от специализирани точки на оборудването с последващо измерване на параметрите на манометъра. Необходимо е да се разедини компенсиращата тръбичка на горивната камера. Отново се прилага режим «Комин», активиран чрез контролния панел.

Аналогично се извършва тестване на котела за ниво на минимална мощност. Вярно, допълнително се използва регулировъчен винт на модулатора, ако е необходимо да се коригира стойността на минималното работно налягане на котела. По този повод по-долу е поместен видеоклип, където модулатора по някаква причина наричат мотор.

Пуск на оборудването в експлоатация

Процесът на стартиране на уреда включва следните действия на потребителя:

1. Активирайте бутона ВКЛ/ИЗКЛ (ON/OFF).
2. Изберете режим на готовност (standby).
3. Задръжте натиснат бутона «Режим» (Mode) за 3-10 секунди.
4. Изчакайте преминаването на цикъла за отстраняване на въздуха (около 7 минути).
5. Отворете линейния газов кран.
6. Включете режим на работа на ГВС с бутона «Mode».

Ако всички действия са изпълнени от майстор на специализирана фирма, той проверява съответствието на налягането на газа по време на работата на агрегата и съставя съответния акт.

А също така провежда инструктаж по безопасна експлоатация на газовото оборудване и поставя котела на гаранция.

Изводи и полезно видео по темата

Видеоклип за особеностите на първото стартиране на котела Аристон, по-конкретно се демонстрира сервизната настройка на циркулационната помпа. По същество това е работа на специалисти, но както показва клипът, може да се направи самостоятелно:

Стенните газови котли от серията съвременно оборудване на марката Аристон са доста сложна техника, дори и за битови цели. Оттук логичният извод относно монтажа и пускането на газов котел Аристон – първоначалното стартиране на системата трябва да се довери на специалисти. Разходите, разбира се, са неизбежни, но от друга страна, така се гарантира правилната работа на газовата система.
