Как да свържете газов балон към газова печка: нормативни изисквания и ръководство за свързване

Балонният газ позволява сериозно да спестявате при готвене на храна в крайградска къща. Но се съгласете, синьото гориво е източник на сериозна опасност. Най-малкото разкъсване на съединителната тръба или малка неизправност на готварския плот, и пожарът е неизбежен.

В представената от нас статия ще опишем подробно как да свържете газов балон към газова печка безупречно и качествено. Ще разкажем за правилата, чието спазване ще осигури безопасност в момента на свързване и по време на експлоатация. Нашите съвети ще помогнат да избегнете грешки при свързването на пропан.

Разрешено ли е самостоятелното свързване?

Практически всички газови специалисти в един глас твърдят, че свързването на балон с пропан към газова печка трябва да става изключително с тяхно участие, като им се плати за извикване на майстор. Въпреки това, това свързване може напълно да се извърши и със собствени ръце без допълнителни разходи.

Нищо принципно сложно в този въпрос няма. Свързването на газов готварски плот към балон се състои в избор на място за съда с гориво и организиране на отвод оттам под формата на тръба или гъвкав маркуч до печката.

Независимо дали балонът е свързан самостоятелно към печката или чрез извикване на газов техник – според закона, цялата отговорност за безопасността при експлоатацията на газовите уреди е изключително на собствениците или наемателите на жилището.

За извършване на подобни работи е необходимо да притежавате само елементарни умения за боравене с гаечни ключове. Освен това ще трябва внимателно да проучите и напълно да спазите правилата за пожарна безопасност за газовите уреди.

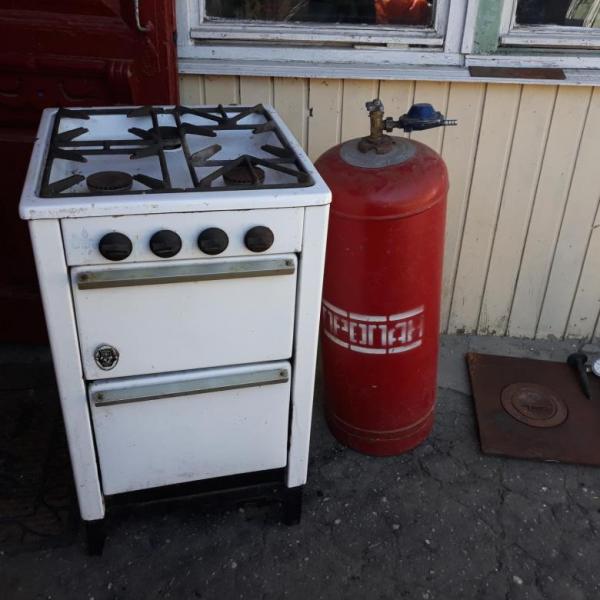

Битов балон с пропан може да се инсталира както вътре в жилищната сграда, така и навън. Но противопожарните норми препоръчват мястото за съхранение на газа да се избира навън, а не в кухнята или помощното помещение на къщата. При външно разположение ще е необходимо да се монтира тръба или маркуч с по-голяма дължина, но пък вероятността от пожар и/или експлозия ще бъде по-малка.

Правила за свързване на балон към печка

Изискванията за свързване на битов балонен газ (смес от пропан и бутан) и съответните уреди се регламентират от няколко документа. Основните от тях са СП 62.13330.2011 «Газоразпределителни системи» и «Технически регламент за безопасност на домашното газово оборудване».

Освен това има различни противопожарни правила и строителни норми. При това по отделни въпроси тези документи донякъде си противоречат.

За да свържете котлона към газовата тръба в апартамента, ще трябва да извикате майстор от организацията, която доставя газ в сградата, след сключване на договор за доставка на синьото гориво. А в частна къща или на вила можете да свържете бутилката и сами.

Газът от бутилка има редица особености, които пряко влияят на правилата за неговата употреба и нормите за свързване на оборудването. И основното тук – в бутилката се зарежда не метан, както в тръбата, а пропан-бутанова смес (ВНГ). Въпреки че на съда обикновено пишат само «пропан».

ВНГ е по-тежък от въздуха. При изтичане или загасване на горелката сместа от бутилката не се издига и не се изпарява, а спада към земята.

Поради това се препоръчва газовите бутилки да се поставят навън, за да не може при аварийна ситуация газът да се натрупа в сутерена или мазето до опасна концентрация. Също така те трябва да се разполагат колкото се може по-далеч от кладенци и всякакви електроуреди.

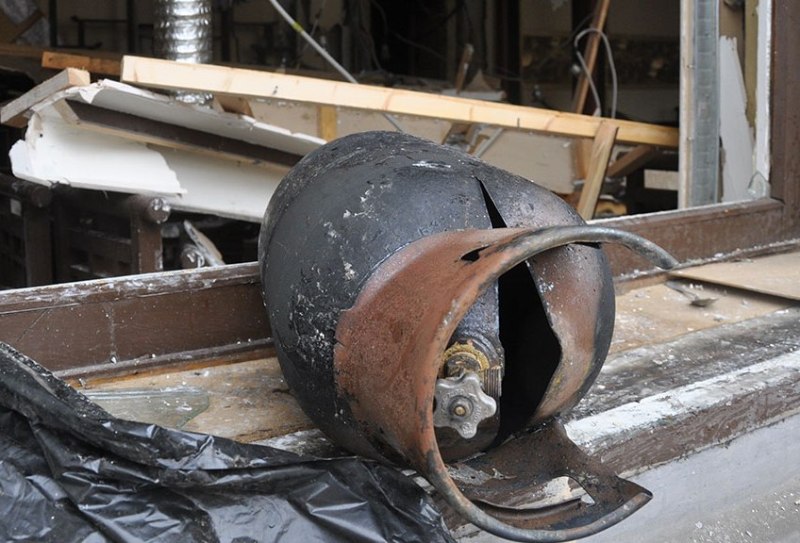

При неизправност на газовото оборудване от експлозия на газ ще пострада в най-добрия случай помещението с котлона и съда за ВНГ, но от взрива може да се разруши и цялата къща.

Законодателно е разрешено бутилките да се поставят вътре в дачи и на летни веранди, както и в пристроени кухни-трапезарии във вили. Забранено е обаче да се избира за тях място в жилищни стаи, до аварийни изходи, в затворени тъмни коридори и сутеренни или мазета.

Още една важна особеност на ВНГ е съществуването на «лятно» и «зимно» гориво. Първото се различава от второто по съотношението на пропан и бутан, както и по способността да «работи» при ниски температури.

Лятната смес може да се използва и през зимата при не силни студове. Обаче при охлаждане на металния съд под нулата от него ще се изпарява за изгаряне в печката само пропан. А бутанът ще остане вътре в течна форма, заемайки напразно място и постепенно се натрупвайки.

При това, когато зареждате бутилката, ще ви доливат ВНГ само частично. Така небрежните зареждачи често измамват неопитни собственици на газови котлони. Плюс в един момент натрупалият се течен кондензат ще трябва да се излее от съда, за да се освободи за работен газ.

Необходими инструменти и материали

За да свържете газовата бутилка към преносим или обикновен стаен котлон, като правило е достатъчно да имате под ръка само гаечен ключ. Той е необходим, за да затегнете гайките на захранването и крана за газ.

Но ако планирате да поставите бутилката с ВНГ навън с монтаж на специален шкаф там, то допълнително ще са необходими:

• бормашина за пробиване на стената за тръба (маркуч);
• лопата с чук за поставяне и заземяване на шкафа;
• отвертка;
• ролетка.

Няма да са необходими специализирани инструменти.

Най-добре е да изберете уличния шкаф в специализирана фирма. Той трябва да бъде изработен от стомана с дебелина от 1 мм и покрит със специална боя, за да не ръждясва веднага през първата година на експлоатация, а също така да има вентилационни отвори и заключване с ключ.

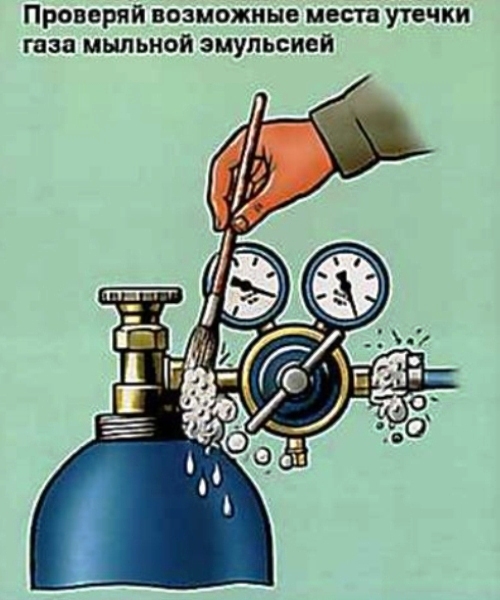

За да проверите херметичността на връзките след свързване, се препоръчва да използвате обикновена сапунена вода – при излизане на газ сапунът ще се разпенва.

Ще ви трябват следните материали:

1. Дюзи за LPG.
2. Тръба от стомана или мед, или специален маркуч за газ.
3. Диелектрична вложка (ако се монтира метален подвод).
4. Редуктор за понижаване на налягането („жаба“).
5. Уплътнители.
6. Кран.

Също така ще са ви необходими самите плоча и газова бутилка. Готварните панели за природен метан и LPG конструктивно почти не се различават. При тях се сменят само дюзите.

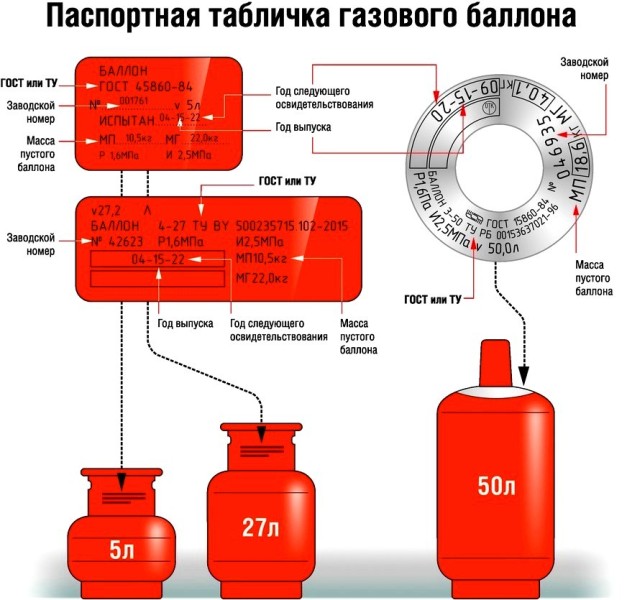

Битовите бутилки биват с обем 5, 12, 27 и 50 литра. При пълно зареждане те тежат съответно около 6, 11, 26 и 43 кг. Освен това има еднократни газови патрони от 220 и 400 мл, използвани като източник на газ за преносими готварски плочи и поялни лампи, те се свързват с малък маркуч или директно към уреда.

Най-оптималният вариант за частна къща и вила е 12- или 27-литров съд. Ще се налага да го зареждате по-често от големия аналог от 50 л, но пък пренасянето на такова малко „железце“ е по-просто и по-лесно.

Бутилките се предлагат на пазара с клапан и вентил. Най-добре е да изберете вариант с вентил. Той позволява да се източи кондензатът без допълнителни хитрини и самостоятелно.

Избор на място за балона

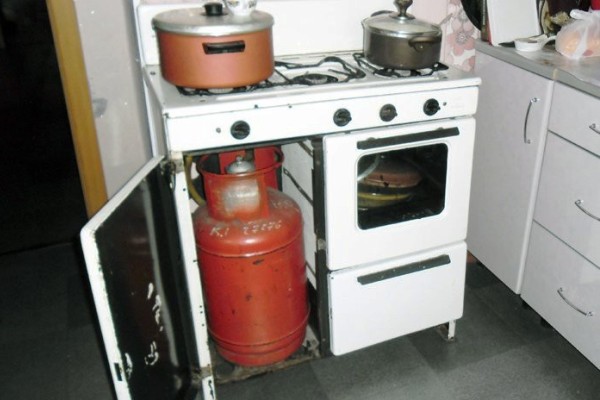

Битовите бутилки за постоянна употреба с готварска плоча е допустимо да се поставят непосредствено до газовия уред. Има дори плочки с вътрешно разположение на резервоара за LPG. При това цялата отговорност за безопасността на използването на такъв вариант пада изключително върху вас.

Противопожарните норми препоръчват газовата бутилка да се поставя на открито (това е по-безопасно), а оттам да се свързва с готварската плоча чрез тръбен извод.

При монтаж вътре в кухнята, бутилката трябва:

• да се намира на минимално разстояние от отоплителни уреди и газови фурни най-малко 1 м, а от самата готварска плоча – 0,5 м;
• да осигурява безпрепятствен достъп до крановете и вентилите;
• да остава на видимо място и да не бъде покрита с каквато и да е запалима облицовка;
• да се поставя на място, където няма пряка слънчева светлина.

Отвеждащата тръба от бутилката до плочата се прави от стоманена или медна тръба, както и от гумен маркуч, гумен с метална оплетка или от сифонен маркуч. Тръбният изделий е по-надежден, но усложнява преместването на газовото оборудване. Газовият маркуч е по-практичен, само че трябва да се избере такъв, който е подходящ за газ.

Независимо от материала на изпълнение, водопроводът трябва да бъде без съединения. Допуска се свързване с резбови фитинги или с пристягане с хомот на шуцер само в точките на присъединяване на спирателната арматура и редуктора.

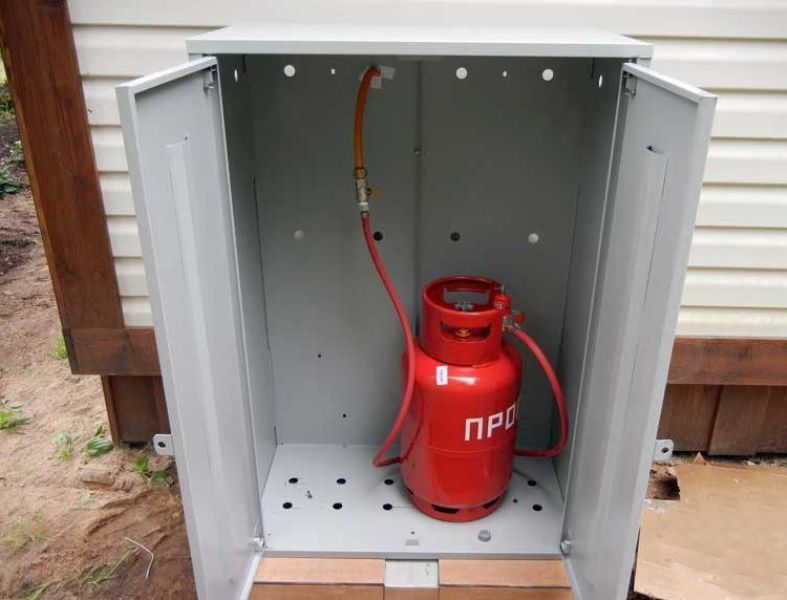

Ако балонът се поставя навън в шкаф, мястото за него трябва да се избере на разстояние (минимум):

• от купчините с дърва – 3 м;
• от прозорците – 1 м;
• от входа на къщата – 5 м;
• от вентилационните отвори в стените и цокъла – 3 м.

Също така шкафовете трябва да се отдалечат с минимум 1,5 метра от външните вентилатори, климатици и други електрически уреди по фасадата на сградата. Необходимо е напълно да се изключи рискът от поява на искри близо до газа от къси съединения в ел. инсталацията и всяко електрическо оборудване наблизо.

Смяна на дюзите в горелките

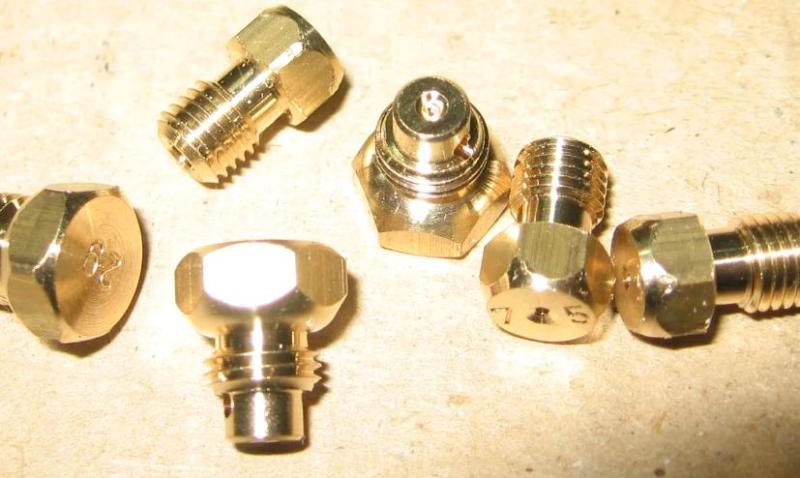

Газът за горене в горелката постъпва през специални дюзи. За метан те са с един размер, а за втечнен газ – с друг, с по-малък отвор.

За балонния газ са необходими дюзи с диаметър 0,5–0,75 mm при 30 mbar на редуктора и 0,43–0,6 mm при налягане на редуктора 50 mbar.

Ако газовите дюзи са подбрани неправилно, газът поради липса на кислород и прекалено високо налягане ще гори с жълт цвят и сажди.

За да се сменят дюзите, трябва да се свали корпусът на горелката (в отделни случаи горният панел на печката) и да се извинти от гнездото шестостенният „болт“ с размер 7 или 8 mm с малък отвор в средата. След това новата дюза просто се завинтва на мястото на старата.

Ръководство за свързване на горелка

Газовите бутилки в бита обикновено се използват за приготвяне на храна. Но нищо не пречи към тях да се свърже и горелка за запояване на медни тръби. Подобен инструмент се използва при покривни работи, опушване на животни при клане в домашни условия и т.н.

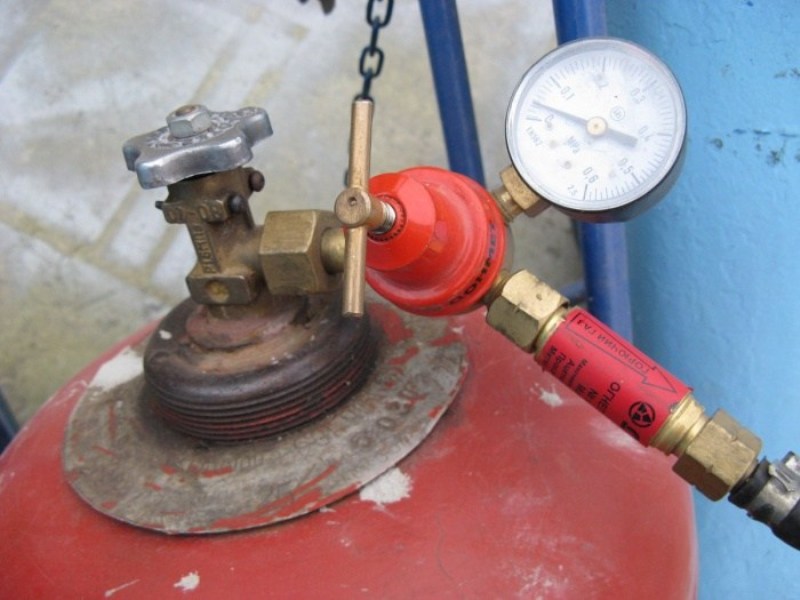

За горелката редукторът трябва да се избере не обикновен битов за печка, а специален за заваръчни апарати. От първия налягането ще бъде твърде малко.

Преди да свържете горелката към газовия балон, трябва внимателно да проучите нея и маркуча към нея. Газът в бутилката е под налягане 15–16 atm. Ако горелката и отвеждащата тръба не са проектирани за такива параметри, ще трябва да се свърже регулируем редуктор за пропан. Без него по правилата за безопасност не е позволено.

Ако газовият редуктор изобщо не се свърже, газът ще се изразходва твърде много. Разбира се, може да се регулира подаването му с вентила на балона, но трудно може да се говори за каквато и да е безопасност на работата при такова положение.

Изводи и полезно видео по темата

Процес на свързване на балона към печката:

Правила за свързване на балон с пропан:

Свързване на балонен газ към плот за готвене:

За да свържете бутилка с пропан към газовата печка, не са необходими компетентност и специални умения. Нужни са само гаечен ключ и здрав разум. И не забравяйте след свързването, преди да започнете готвенето, да проверите с помощта на сапунена вода дали няма течове в местата на съединенията.
