Видове газови бутилки: пълна класификация + разбор на маркировката

Газовите бутилки са широко търсени както в промишлеността, така и в медицината, авиационната и космическата промишленост, в бита, като автономен източник на енергия. Те могат да се използват както за отопление, така и за осветление и приготвяне на храна.

За да се избегнат всякакви неприятности, свързани с експлоатацията, трябва правилно да се избере типът оборудване. Нека заедно се опитаме да разберем видовете газови бутилки, особеностите на тяхната конструкция и свързване.

Устройство на газовата бутилка

Както за съхранение, така и за транспортиране на сгъстен и втечнен газ са създадени газовите бутилки — специални съдове, в които тези вещества се намират под високо налягане. Първият вид газ при всякакво налягане е в газообразно състояние, а вторият, при повишаване на този параметър, преминава в течна фаза.

В сгъстено и втечнено състояние се транспортират и съхраняват азот, флуор, кислород, метан, водород, както и хлор, въглероден диоксид, амоняк.

Самият съд представлява изцяло заварена конструкция със стени с дебелина минимум 2 мм и геометрия във вид на цилиндър. Той е изработен от стомана или полимер.

Нейните съставни части:

• обечайка;
• гърловина;
• дъно.

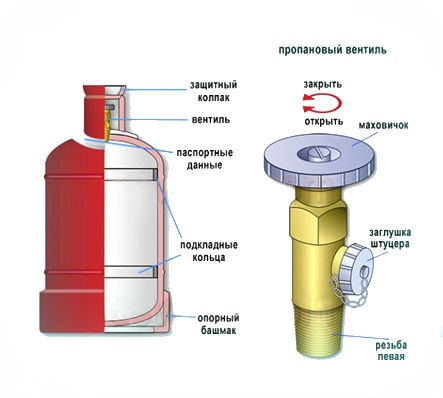

Гърловината на бутилката има конична резба за запорен вентил, който херметично затваря изхода. В случай че поради някакви причини настъпи разширение на газа, под въздействие на налягането вентилът ще се откъсне и налягането вътре в съда ще се нормализира.

Газът вътре в такъв съд е под налягане максимум 15 MPa. В корпуса на бутилката или обечайката има единичен заваръчен шев.

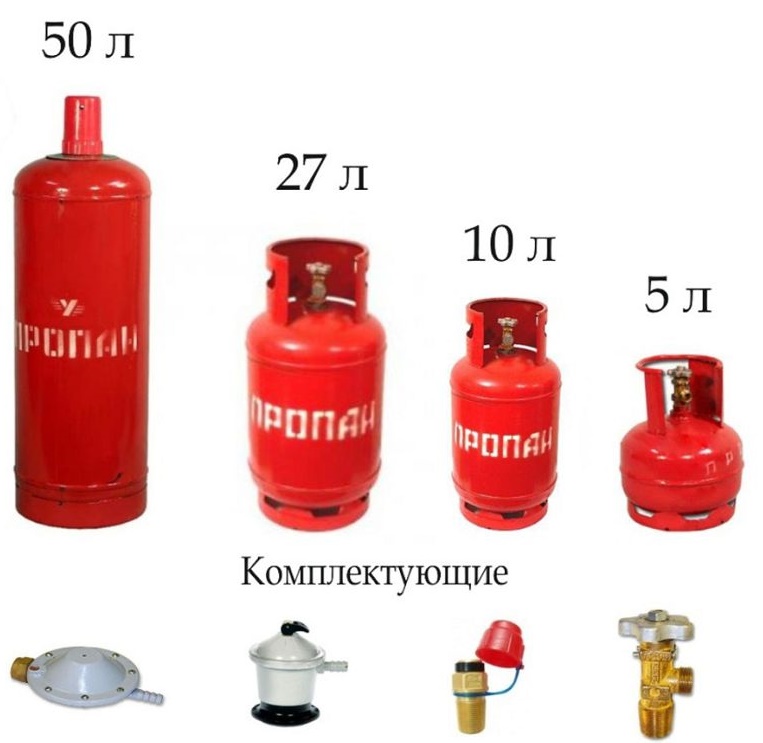

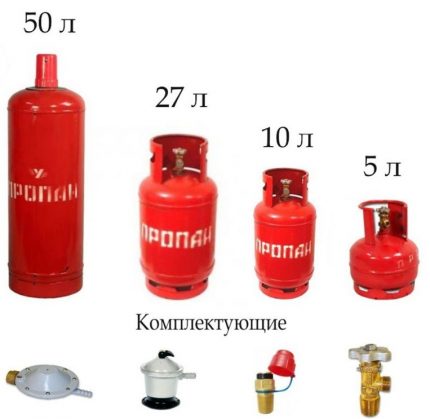

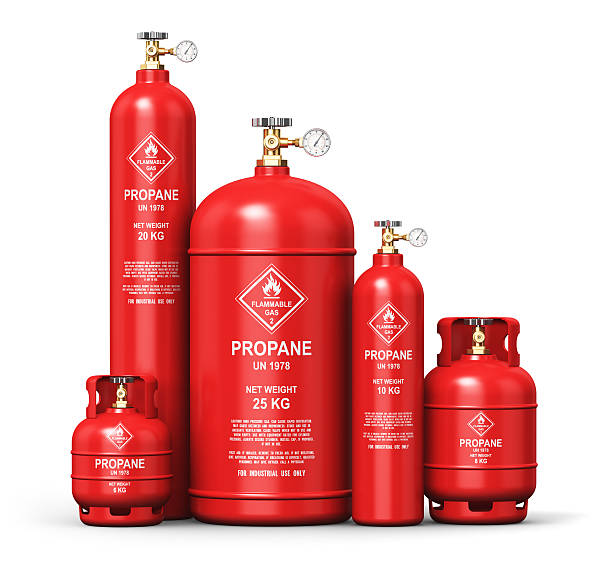

Обемът на бутилката зависи от материала, от който е изработена, вида на напълнителя и предназначението. Кислородните бутилки биват както малки (от 2 до 10 л), така и средни (20 – 40 л).

За да може газът вътре в съда да оказва еднакво налягане върху стените му, всяка бутилка има изпъкнало дъно — горно и долно. За по-голяма устойчивост бутилката е снабдена с пръстеновидна опора. Освен това газовият резервоар има в комплекта си метален или пластмасов капак, предпазващ вентила по време на експлоатация и транспортиране.

Капакът се навинтва върху пръстена на гърлото. Понякога бутилката се снабдява с редуктор, предназначен за изравняване на налягането. Вентилът представлява възел, включващ стоманен корпус под формата на тройник, маховик и запорен елемент.

За всеки вид газ е необходим вентил със специална конструкция. За безопасна експлоатация е важно типът на съда да съответства на пълнителя.

Възелът, състоящ се от пропускателен клапан и щок, се нарича запорен елемент. Всяка от частите на сглобката изпълнява своята функция.

Клапанът е необходим за регулиране на подаването на газ през корпуса, а щокът – за взаимодействие на маховика с клапана чрез въртящ момент. Чрез завъртане на маховика може да се затваря или отваря потокът на газ.

И трите части на вентила имат резба. Отдолу тя е необходима за закрепване на детайла към бутилката, отгоре чрез резбово съединение е прикрепен щокът на клапана. На страничната резба е навинтена заглушка.

Видове газови бутилки

Газовите съдове се класифицират по много критерии: материал на корпуса, обем, предназначение, име на пълнителя, начин на свързване. За производството на корпуса се използват както метал, така и композитни материали. И двата вида имат своите плюсове и минуси. Трябва да се запознаете с тях за правилен избор.

Класификация по материал на корпуса

За изработка на корпуса на метална бутилка се използва легирана или нисковъглеродна стомана. Вместимостта на металните съдове е от 5 до 50 л. Бутилки с обем под 50 л се разрешава да се монтират вътре в дома, а 50 л – само отвън.

Последните се нуждаят от защита от преките слънчеви лъчи. За целта те се поставят в заключващ се метален шкаф с нанесена върху него маркировка, съответстваща на вида газ. Празна метална бутилка тежи от 4 до 22 кг.

Съдът се пълни с газ максимум до 85%. В зависимост от обема в бутилката се зареждат от 2 до 22 кг газ. Това газово оборудване е взриво- и пожароопасно. Противопоказани са му температури над 50°. При резки скокове на температурата и в случай на пожар настъпва мощен взрив. Не трябва рязко да се обръща такава бутилка, тъй като това води до повишаване на налягането.

Газова бутилка от композит е по-нов вариант. Основното му предимство е пълна взривобезопасност, дори ако възникне изтичане на газ. В такива съдове се транспортират и съхраняват втечнени газове. При въздействие на открит пламък газът излиза през корпуса постепенно и просто изгаря.

Те имат малко тегло – с 70% по-леки от металните аналози, отличават се със стилен дизайн. Благодарение на прозрачния корпус винаги може да се контролира нивото на газа. За разлика от метала, композитният материал не е подложен на корозия, следователно е по-издръжлив.

Полимерът притежава отлични диелектрични свойства, които 100% изключват искрообразуване. Диапазонът на работните температури е в границите -40 – 50⁰. Препоръчва се балоните да се експлоатират до 30 години. На всеки 10 години те трябва да преминават преатестация. Масата на балона е максимум 8 кг.

Експлоатацията на балон от полимерни материали не вреди на околната среда, тъй като в материала не се добавя бор.

Композитните газови балони биват два вида: изработени по технология на раздуване и чрез навиване на стъкловлакно върху оправка. В първия случай колбата се изработва от полиетилентерефталат. След това производителите покриват съда, изработен от нишки от стъкловлакно, с епоксидна смола. Съдът се вкарва в полимерен корпус.

При производството на балони от втория вид се прилага специална оправка. Върху нея се навива стъкловлакно, след което заготовката се насища със смоли. Първоначално се получават две половини на съда. След втвърдяване те се залепват и се поставят в плътна полиетиленова обвивка.

Поради наличието на клапан за свръхналягане и плавка вложка, композитните балони притежават повишена безопасност. В случай на пожар задейства плавката вложка. Разтапяйки се, тя постепенно изпуска газа, като процесът е напълно контролиран. След задействане на вложката балонът не подлежи на по-нататъшна експлоатация.

Разделение по място на монтаж и предназначение

Всички съществуващи газови балони в зависимост от това къде са инсталирани и за какво са предназначени, се делят на следните видове:

1. Битови. Те се използват за отопление, кухненски печки, котли.
2. Автомобилни. Те се използват в автомобили, чийто двигател работи на газообразно гориво.
3. Туристически. Подходящи са за мобилни уреди като поялни лампи, горелки, скари за барбекю, нагреватели.
4. Промишлени. В тази категория влизат съдове, в които се съхраняват газове. Тези балони се използват в металургията, химическата промишленост, във фармацевтични предприятия.
5. Медицински. Те се пълнят с дихателни смеси и се возят в линейки, използват се в болнични стаи за интензивна терапия и там, където се приготвят кислородни коктейли. Тези балони се използват и от спасители, пожарникари.

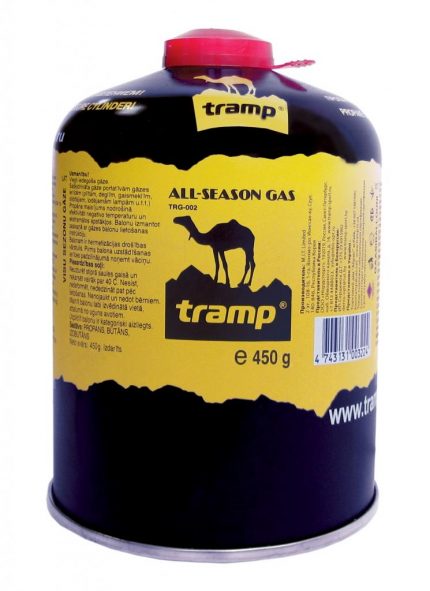

Има и универсални балони, които се използват в много отрасли. За мобилни газови уреди се произвеждат еднократни патрони, вместващи 100 – 450 г газ. Визуално те приличат на аерозолни спрейове.

Особености на класификацията по напълнител

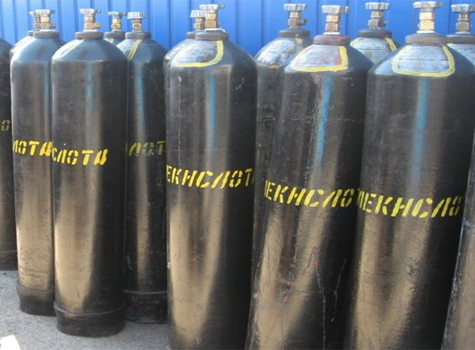

Изходя от състава на сместа, балоните се наричат пропанови, бутанови, водородни, азотни, ацетиленови, въглекислотни, аргонови, кислородни, хелиеви и т.н. За всеки от съставите има свой температурен режим.

За стандартни условия разликата между тях е малка. Когато балонът е необходим за използване във високопланински райони или при условия на много ниски температури, този параметър играе определяща роля.

Изомер на бутана — смес от изобутан с пропан, подходяща за ниски температури. Тя е безопасна за озоновия слой. И пропанът, и бутанът са много опасни за човека. Ако се вдишват, неизбежни са сериозни последствия за организма. Директният контакт с течен бутан води до охлаждане на тялото до -20⁰.

С бутан се зареждат запалки, в климатици и хладилни инсталации понякога го използват като хладилен агент. Пропанът е необходим при производство на разтворители. За работа с метал, свързана с неговото заваряване и рязане, е необходим ацетилен. Също така го използват при получаване на взривни вещества, оцетна киселина, каучук, всевъзможни пластмаси, за ракетни двигатели.

Азот се използва от електронната промишленост, химическата, нефтогазовата, фармацевтиката, металургията. Водородът е необходим на хранителната промишленост, химическата. Използват го и като гориво за ракети, при заваряване.

Колела на велосипеди, пожарогасители се надуват с въглероден оксид или въглероден диоксид. В хранителната промишленост с неговото приложение произвеждат газирани напитки. Под формата на сух лед въглеродният оксид се прилага като хладилен агент.

Бутилки с въглероден диоксид присъстват в заведенията за обществено хранене, където охлаждат напитки до зададена температура, правят газировка и я продават налив.

В металургическата, металообработващата промишленост, в процеси, където е недопустимо взаимодействието на разтопения поток с кислород, се използва аргон. Прилагат го и в медицината за наркоза, с негова помощ пречистват въздуха. Бутилки с хелий са необходими не само за пълнене на балони, но и за рязане, заваряване, топене на метал.

Този газ влиза в състава на дихателни смеси, използвани в дайвинга, той може да бъде хладилен агент в научни опити. Амонякът е силен разтворител. Тъй като е много отровен, бутилките с него трябва да се транспортират и съхраняват много внимателно. Същото се отнася и за съдовете с хлор.

Съдове с кислород могат да се срещнат до заваръчни апарати, там, където произвеждат взривни вещества, киселини, приготвят кислородни коктейли. Сгъстеният въздух, транспортиран в бутилки, най-често се прилага в работата на пневмоустройства.

Втечненият природен газ метан се прилага като приспивателно в медицината, за производство на торове, като гориво. За човека този газ е безопасен.

Видове бутилки по начин на свързване

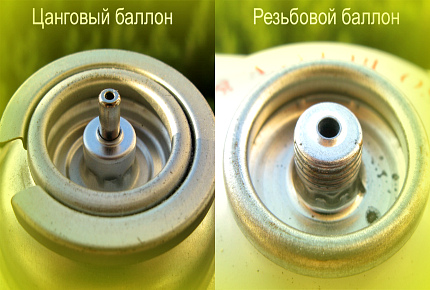

Различни модели газови бутилки се свързват към уредите посредством четири стандарта на съединения. Най-популярният е резбовият стандарт, отговарящ на всички изисквания за безопасност. Изделията имат резба 7/16″. Към такива бутилки маркуч или горелка се закрепват чрез навиване.

Следващият стандарт на балона е цангов. Този тип свързване се нарича още пресово или затягащо. Балонът с такъв тип свързване се счита за най-евтин. Тук ролята на затягащия елемент при свързването се изпълнява от цилиндрична част. Цанговият балон може да се свърже към оборудване с резба, но за това ще е необходим преходник.

Прокалваемият тип балони е най-разпространеният в света. Тези еднократни балони имат недостатъка, че не може да се отдели съдът, докато не се използва целият газ. Последните модели прокалваеми балони със система SGS са лишени от този недостатък.

Тук има възможност да се блокира изтичането на газ при отделяне от горелката и да се изключи не напълно изпразненият съд. Използват се за поялни лампи, осветителни лампи, преносими печки.

Най-често газовите горелки са проектирани за резба, но ако е наличен цангов балон, може да се използва, като се закупи евтин преходник.

Клапанното свързване е този вид, който се използва основно в Европа. Свързването е просто и надеждно с висока степен на защита от изтичане.

Разшифровка на маркировката на бутилките

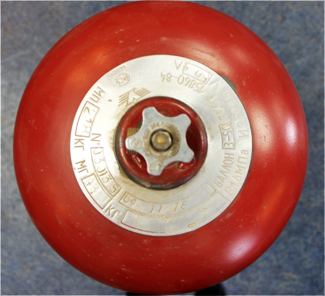

Като се прочете правилно маркировката, може да се получи пълна информация за газовата бутилка. Ако това е пропанова бутилка, нейният паспорт е в района на вентила, върху метална пластинка.

В паспорта на пропановата бутилка е посочено: работно налягане в MPa, изпитвателно налягане в същите единици, действителен обем на съда в L, заводски номер, дата на производство във формат „ММ.ГГ.АА“, където първите символи означават месеца, вторите – годината, третите – годината на предстоящата атестация.

Следва теглото на празната бутилка в kg, масата на пълната бутилка. Последният ред съдържа буквените обозначения „R-АА“. „R“ е печатът на участъка за преатестация или завода. Комбинацията „АА“ разкрива информация за годината, до която тази атестация ще бъде валидна.

Решението за годността на балона трябва да се вземе само след пълно разчитане на всички данни за него. Ако на него бъдат открити дефекти, той се изпразва и се изпраща за ремонт.

Маркировката на кислородната бутилка има свой ред и се състои от четири реда. В първия има данни за производителя, както и номер на съда. Във втория – дата на производство и препоръчителна дата за проверка. В третия – хидравлично и работно налягане. В четвъртия – обем газ и маса на бутилката без вентил и капак.

При покупка на балон трябва да се обърне внимание как е нанесена информацията върху него. Върху корпуса тя не се нанася с боя, а се изчуква, а след това се покрива със специален безцветен лак за защита от корозия. Често последният ред съдържа печата на предприятието-производител.

Особености на оцветяването на газовите бутилки

Бутилките със сгъстен газ в Русия и в чужбина се боядисват по различен начин. При това на всеки вид газ отговаря не само определен цвят на корпуса, но и цвят на ивицата, надписите.

В таблицата са посочени идентификационните цветове на бутилките с някои видове газове, както и цветът на надписите и ивицата.

Азотен оксид се налива в сива бутилка с черен надпис и същата ивица. Бутилка със защитен цвят с фосген има жълт надпис и жълта ивица, а бутилка със същия цвят, но с черен надпис и зелена ивица съдържа хлор. Алуминиевата боя на бутилката, черният надпис върху нея и две жълти ивици показват, че тя е пълна с фреон-22.

За серен диоксид е предназначена черна бутилка с бяла ивица и жълт надпис. Етилен се поставя във виолетова бутилка с червен надпис и ивица в зелен цвят. За останалите горими газове са предназначени червени съдове с бял надпис, зелена ивица. Негоримите газове са обозначени с жълт надпис на черен фон на корпуса и зелена ивица.

Видове неизправности на бутилките и тяхното отстраняване

Всички съществуващи неизправности на газовите бутилки се делят на два вида: подлежащи на отстраняване и неподлежащи.

Към първия вид спадат:

• некоректна работа на вентила на бутилката и манометъра;
• повреда на обувката или нейното изместване;
• повреда на резбовото съединение;
• изтичане на газ;
• на много места обелена боя на корпуса.

Вторият вид неизправности — значително повредена повърхност на корпуса под формата на вдлъбнатини, пукнатини, издутини, липса на маркировка. В този случай бутилката се бракува. Решението за възможността или невъзможността за ремонт се взема от специалист със съответната квалификация.

При ремонт на газови бутилки често се извършва проста подмяна на дефектните елементи. Понякога се налага вътрешно измиване на съда и проверка за наличие на корозия отвътре. Периодичната проверка включва всички тези работи, а след нейното приключване се издава сертификат.

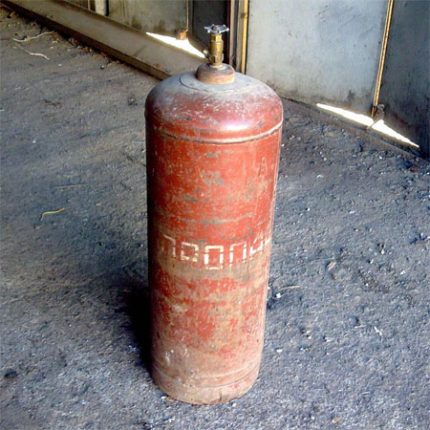

Газовата бутилка на снимката подлежи на ремонт. Необходимо е да се боядиса и да се смени вентилът. Първата работа може да се извърши самостоятелно, а втората трябва да се довери на специалист.

В домашни условия това не трябва да се прави. Всичко, което можете да направите сами, е да боядисате корпуса на бутилката. Това трябва да се прави изключително внимателно, за да не се замажат надписите и да не се повреди маркировката. Всички останали неизправности може да отстрани само специализирана работилница или заводът-производител.

Популярни производители на газови бутилки

Сред многото производители на бутилки трябва да се отбележи руската марка «Sledopyt». Тук предлагат два вида газови бутилки с резбово и цангово свързване — за всесезонна смес и за зимна. Американската фирма Jetboil доставя на пазара патрони, които се пълнят с пропан и изобутан, които могат да се използват през зимата.

Мобилни газови бутилки произвежда търговската марка от Южна Корея Tramp. Пълнят се с всесезонен газ. Свързването е резбово и цангово.

Френската компания Campingaz произвежда всевъзможни уреди, оборудвани с газови бутилки. Типът на свързване при тях е цангов, клапанен или пробождащ. Primus произвежда газови патрони от няколко вида. Свързването при всички е резбово.

Композитни съдове с добро качество доставя чешката марка Research. В комплектацията влизат специални вентили, които предпазват съда от препълване. Всички тези бутилки са взривобезопасни.

Изводи и полезно видео по темата

Видео за правилното използване и преглед на газови бутилки. Съвети от специалист:

За композитните бутилки с втечнен газ:

Газовата бутилка е полезна вещ в домакинството. За да не доведе експлоатацията ѝ до нежелани последствия, трябва добре да се проучи въпросът. А най-важното е да се спазват елементарните правила за безопасност.

След прочитане на материала имате въпроси? Можете да ги зададете в разположения по-долу блок. Там можете да споделите опит от използването на газови бутилки, да разкажете какво оборудване използвате.
