Характеристики на типичните 50-литрови газови бутилки: конструкция, габарити и тегло на бутилката

Съгласете се, че всеки градинар, жител на крайградска къща поне веднъж се е сблъсквал с прекъсвания в електрозахранването. А когато няма електричество и магистрален газопровод, е невъзможно да се приготви храна и да се отопли жилищната къща.

Затова, в регионите и селищата, където няма газопровод или са отбелязани чести прекъсвания на електрозахранването, газовите бутилки се смятат за истинско спасение.

За тези, които често използват газови съдове, е важно колко кубика газ има в 50-литрова бутилка, защото тази характеристика позволява да се изчисли времето и обемът на работата, които могат да се извършат, използвайки една бутилка. Направихме анализ на нормативните документи, регулиращи устройството и правилата за пълнене на типичните 50-литрови газови бутилки. Затова, след като се запознаете с информацията по-долу, ще решите дали си струва да се използва съд с толкова внушителен обем.

Конструкция на стоманена газова бутилка

За транспортиране и съхранение на леки въглеводороди, като пропан, пропан-бутан или бутан, могат да се използват композитни бутилки с вместимост до 47 литра.

Въпреки това по-вместителните 50-литрови съдове за втечнени въглеводороди се изработват от стомана. За съхранение на останалите втечнени или сгъстени газове се използват само стоманени резервоари с различен литраж.

В ГОСТ 15860 са подробно описани разновидностите, характеристиките и допустимите размери на газовите бутилки за въглеводороди. В ГОСТ 949-73 са посочени параметрите на газовите съдове, подходящи за експлоатация, с вътрешно налягане до 19,6 МПа.

Дебелината на стените се диктува от ГОСТ-овете, регулиращи конструкцията на бутилките. Заготовки за стоманени 50-литрови бутилки служат безшевни тръби от стомани марки: 45, 34CrMo4, 30ХМА и 30ХГСА.

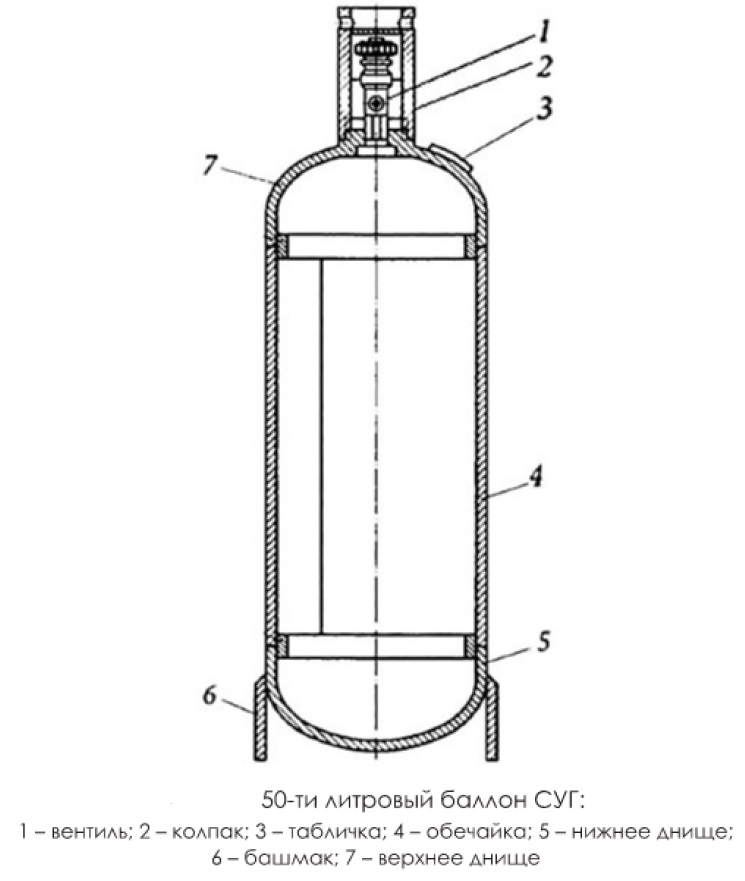

И двата ГОСТ-а посочват, че за безопасно транспортиране и съхранение на газове, всеки съд трябва да има следните конструктивни елементи:

1. Опорен башмак.
2. Корпус, състоящ се от обечайка, долно и горно дъно и подложен пръстен.
3. Информационна табелка.
4. Горловина.
5. Клапан или вентил.

Допускат се модификации, в които присъстват яка, дръжка/дръжки и капак.

Освен основните стандарти за производство на газови бутилки, съществуват допълнителни нормативни изисквания, които производителите са длъжни да спазват.

Към помощната документация спадат правилата за безопасност: ПБ 03-576-03 „Правила за устройството и безопасното използване на съдове под налягане“. В тях подробно са описани изискванията към вентилите и другите спомагателни механизми.

Габарити и тегло на 50-литрови съдове

За да се определи колко тежи празна газова бутилка с обем 50 литра, е необходимо да се знае дебелината на стените и размерите на резервоара.

Тъй като производството на газови бутилки е възможно само при спазване на определени стандарти, всички необходими характеристики вече се съдържат в тях. Съгласно ГОСТ 15860, дебелината на метала за газова бутилка от 50 литра, предназначена за съхранение на леки въглеводороди, е 3 мм.

Стандартният диаметър на бутилка от 50 л, в която се транспортира пропан или бутан, е 299 мм. А височината на корпуса ѝ може да варира от 840 до 1015 мм.

Най-популярните петдесетлитрови бутилки за въглеродни газове са с размери 299х960 мм. Съдовете за транспортиране на газове, съхранявани под по-високо налягане, имат различни характеристики, отразени в ГОСТ 949-73.

В нормативните документи за производство на газови бутилки е посочено, че дебелината на стоманата може да бъде 2,5 мм. В този случай производителят трябва да намали диаметъра на съда до 292 мм и да увеличи височината му. Минималната височина в този случай започва от 876 мм.

И така, диаметърът на стандартната 50-литрова бутилка е 29,9 см, а височината – 93 см. При това масата на незапълнената, празна бутилка, като се вземе предвид типовия спирателен вентил, е 22 кг. При правилното пълнене на бутилката с необходимото количество газ, теглото ще се установи на 43,2 кг.

Вместимост на газова бутилка

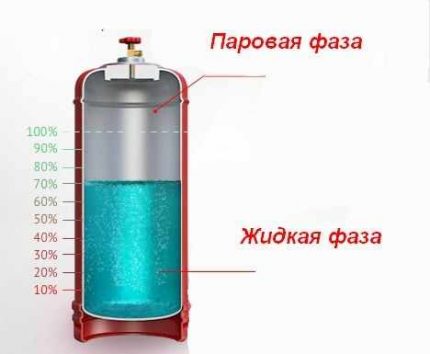

Съгласно правилата за експлоатация, 50-литрова газова бутилка може да се напълни с 42,5 литра втечнен газ. Този обем на съдържанието за газова бутилка от 50 л е установен от нормативната документация, в която се казва, че от съображения за безопасност, капацитетът може да бъде запълнен не повече от 85%.

Освен това, не трябва да се изразходва съдържанието на съда докрай.

На практика пълначите на бутилки се опитват да не рискуват и често те пълнят капацитета само на 75%. Затова на разположение на градинаря или заварчика след покупката на напълнена бутилка остават 37,5 литра, което е равно на 18-19 кг.

Нека се опитаме да изчислим колко кубични метра газ ще се съдържат в 50-литрова бутилка. Известно е, че при стандартни условия от 1 кг СУГ се получава 0,526 кубични метра пропан или 0,392 – бутан. При това процентното съотношение на газовата смес е 60:40 (60% – пропан и 40% – бутан).

Нека изчислим обема на пропан-бутановата смес при условие, че в бутилката има 21,2 кг газ:

21,2 кг • (0,526 • 0,6 + 0,392 •0,4) = 10,01 м³

Това означава, че 50-литровият балон съдържа приблизително 10,01 кубични метра газ.

За колко време стига бутилка с газ?

За да определите за колко време ще стигне напълненият 50-литров балон с пропан, ще трябва да изчислите колко газ ще консумира даденият уред.

Например, при вашата 4-конфоркова печка разходът на газ е 0,45 кг/час (тези данни можете да видите в техническата документация на уреда). След това разделете количеството газ в балона на разхода: 21,5/0,45 = 47,7. Значи, ако включите всичките 4 горелки, балонът ще стигне за приблизително 47 часа.

Безспорно, всичките четири горелки няма да работят постоянно, а значи балонът ще стигне за по-дълъг период.

Ако балонният газ се планира да се използва и за отопление, то неговият разход може да се изчисли по същия начин, както за газовите печки. За пример, нека изчислим за колко дни ще стигне напълненият 50-литров балон за отопление на частна къща, ако е известно, че максималният разход на газ от газовия котел е 1,5 кг/час.

Преди да направите изчисленията, трябва да се има предвид, че котлите работят средно по 10 часа. Но ако котелът се предвижда да се използва и за подгряване на топла вода, то разходът на газ се увеличава с почти 20%.

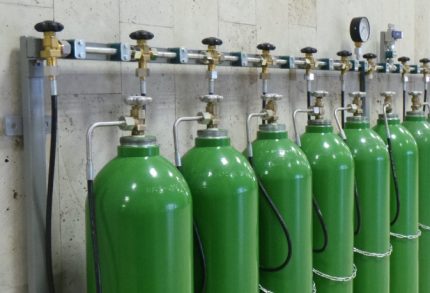

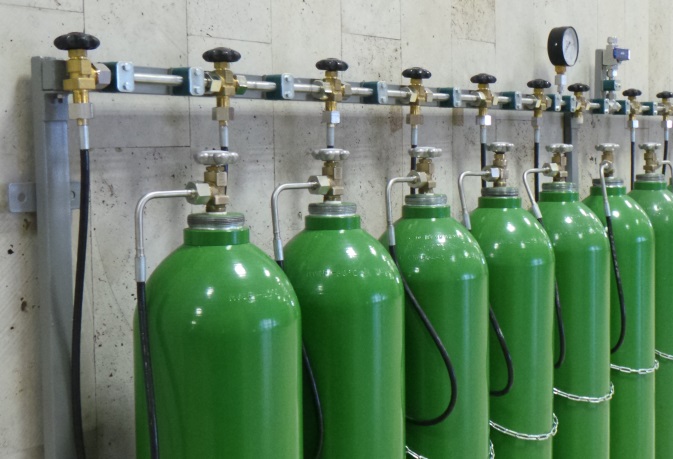

При проектирането на автономно газоснабдяване с едновременно свързване на няколко балона ще е необходима газова рампа. С нейна помощ могат да се свързват към редуктора до 12 балона.

Разделете масата на газа в балона (21,5 кг) на неговия разход (1,5 кг/час) и ще получите 14,3 часа. Ако се вземе предвид, че газовият котел не работи денонощно, то балонът с втечнен газ (ВГ) може да стигне максимум за 2-3 дни.

Освен това, не трябва да забравяте, че разходът на гориво също зависи от степента на изолация на вашата селска къща и средноденонощната температура навън. Така, колкото по-слабо е изолирана къщата и колкото по-ниска е температурата на околната среда, толкова повече гориво ще трябва да изгори котелът, за да се затопли помещението до комфортна температура.

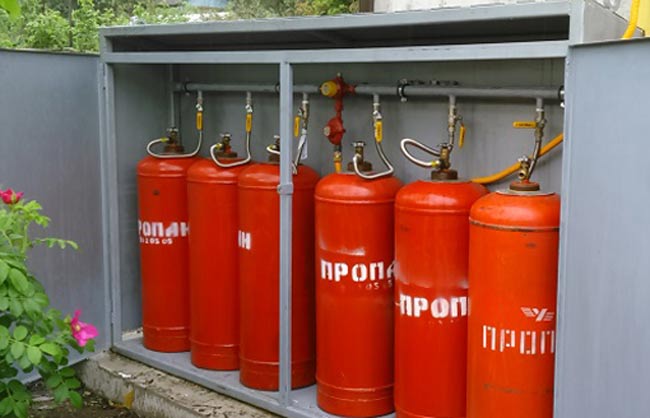

Направените изчисления показват, че 50-литровият балон не е достатъчен за комфортно живеене в селска къща, още повече ако газ консумират и котелът, и печката. Затова много собственици на частни вили проектират система за газоснабдяване на базата на 3-4 50-литрови газови съда, което изисква спазване на специални условия за тяхната експлоатация и съхранение.

Какво натоварване издържа съдът?

Стандартните балони могат да издържат налягане, достигащо до 19,6 МПа. При това дебелината на стените може да достигне до 8,9 мм. Обаче такъв мощен напор не ще издържи нито един газоразпределителен или консумиращ уред.

Стандартното налягане в 50-литровия съд винаги е равно на 1,6 МПа. Такъв показател на налягане е оптимален за работата на всички битови редуктори, към които са присъединени печки, нагреватели, фурни и котли.

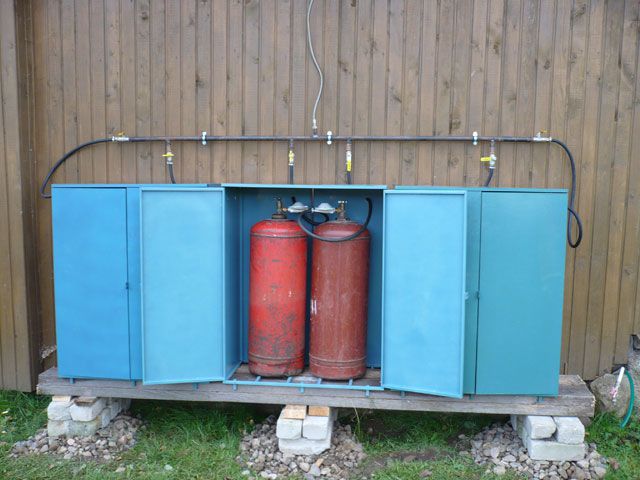

Ако се спазват простите правила за експлоатация, които включват вертикално съхранение, монтиране на съдовете в железен шкаф, поставен от северната страна, както и отдалеченост от кладенци, прозорци, врати и наличие на редуктори, то газовите бутилки не представляват никаква опасност за околните.

Производителите на стандартни съдове се ориентират към налягане 2,5 МПа, защото съдът трябва да го издържа по време на проверка веднъж на пет години. Ако шевовете не издържат, бутилката веднага се отписва за скрап.

Запорният възел също трябва да издържа налягане 2,5 МПа. Въпреки че устройството му позволява да задържа налягане до 19,6 единици. На такова изпитване бутилките се подлагат в изключителни случаи, основно те са напълнени с газ с налягане 1,6 МПа.

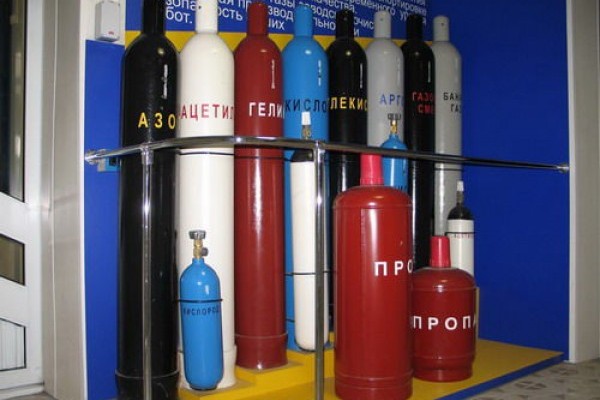

Цвят на газова бутилка

В правилата ПБ 03-576-03 е посочено, че външната повърхност на съдовете, предназначени за транспортиране на газове, трябва да бъде боядисана в съответния цвят. Той зависи от вида газ, с който ще се пълнят.

За бутан и други горими газове са предвидени бутилки в червен цвят. Освен това за някои газове е предвиден не само цвят, но и съответна цветна ивица.

Надписите и ивиците се нанасят с устойчиви бои и ако по време на експлоатация те се изтрият, повторното нанасяне става на пълначни станции или изпитвателни пунктове. Затова газовите бутилки винаги разкриват съдържанието си.

Освен това нормативните документи установяват определителна надпис, който трябва да се нанесе върху съда. На бутилката за бутан трябва да бъде изписана думата „Бутан“, на бутилката за пропан – „Пропан“. Цветът на текста на надписа върху съда с въглеводороден газ е бял. Повече за видовете газови бутилки прочетете по-нататък.

Изводи и полезно видео по темата

Как да изработите шкаф за съхранение на съд с газ от подръчни материали в селска къща:

Ето как на пълначни станции пълнят 50-литрови бутилки с пропан:

При спазване на простите, но задължителни мерки за безопасност, газовата бутилка в строителството, металургията, частния дом или на вилата ще стане най-полезното и незаменимо нещо.

За тези, които решат да използват индивидуална система за газоснабдяване, в началото на проектирането ще трябва да решат множество задачи: какви размери на газовите бутилки ще са оптимални – 27 или 50 л, колко съда ще са необходими за постоянното функциониране на системата, както и къде и как да ги съхраняват. И ако входните параметри се изчислят правилно, на изхода ще се получи най-съвършеният, непрекъсваем битов агрегат.
