Зареждане на битови газови бутилки: правила за пълнене, обслужване и съхранение на бутилки

Привичното за повечето хора газоснабдяване далеч не е широко достъпна услуга, тъй като не навсякъде има централен газопровод. Бутилките с газ в такива места не са рядкост. А ако населените места са отдалечени от големи жилищни комплекси, дори зареждането на битови газови бутилки може да стане проблематично.

В такива случаи има смисъл да имате няколко резервни бутилки, за да продължите да ползвате газ без проблеми, докато резервната се зарежда. Ще ви разкажем как се извършва пълненето на “колбите” за съхранение и потребление на синьото гориво. Ще ви запознаем с правилата, осигуряващи безопасност при зареждането и експлоатацията.

Подходящи за зареждане с газ бутилки

Използването на газ в бита не е случайно, тъй като по себестойност е по-евтино от електричеството, а понякога и технически по-просто.

Освен за приготвяне на храна, отопление на жилища и т.н., синьото гориво се използва в разнообразни сфери на дейност.

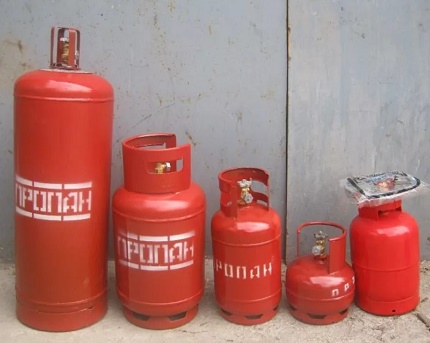

Видове съдове за съхранение и потребление

Широкият диапазон на употреба наложи за всяка сфера да се разработят свои контейнери за съхранение и експлоатация на газообразното гориво. Съществуват различни модификации на бутилки с различен обем, които служат като източници на газ в туристически походи, на почивка и много други места.

Газовите бутилки – почти задължителен атрибут на частни домове, които не са свързани с централизирано газоснабдяване. При изразходване на синьото гориво запасът се попълва. При нормално техническо състояние зареждането се извършва в същите технологични съдове

За туризъм и почивка няма смисъл да носите със себе си бутилка с голям обем (освен ако не планирате дълга почивка), а малък обем може да не стигне или да свърши бързо. Бутилките не са кибрит – не можете да вземете с запас, излишното тегло е безсмислено, а и опасността от пренасяне на съдове със синьо гориво не е отменена.

Има две основни заплахи. Последиците и от двете опасности са еднакви. Тъй като бутилката е съд под високо налягане, а самото налягане е причинено от голямо количество газ, който при нагряване може да се разширява вътре в бутилката, то съответно тя е взривоопасна.

Ако в туристически поход се налага да носите със себе си няколко газови бутилки по необходимост, то в домашни условия (било то индивидуална къща, вила и т.н.), наличието на резервни газови резервоари за обслужване на кухня, баня, котелно помещение е напълно разбираемо и обяснимо.

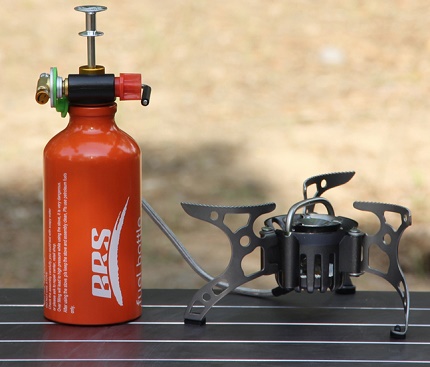

Втечнен бутилиран газ се използва от туристи и любители на пътувания с престои в къмпинги. Той е нужен за зареждане на поялно газово оборудване.

Нека отбележим, че газът, който се транспортира по газопровода директно до потребителя, е смес с преобладаване на метан. А пък зареждането на газовите бутилки се извършва със смес от пропан и бутан, взети в различни пропорции.

Както магистралният, така и втечненият бутилиран газ нямат нито цвят, нито мирис. За да може да се определи безпогрешно изтичане, и двете смеси се одорират, т.е. обогатяват се с блатен газ, метан, който притежава характерен неприятен аромат.

Като се вземе предвид разликата в потреблението и експлоатационната специфика на газовото оборудване, индустрията предлага широк избор от бутилки, различаващи се по капацитет и размери.

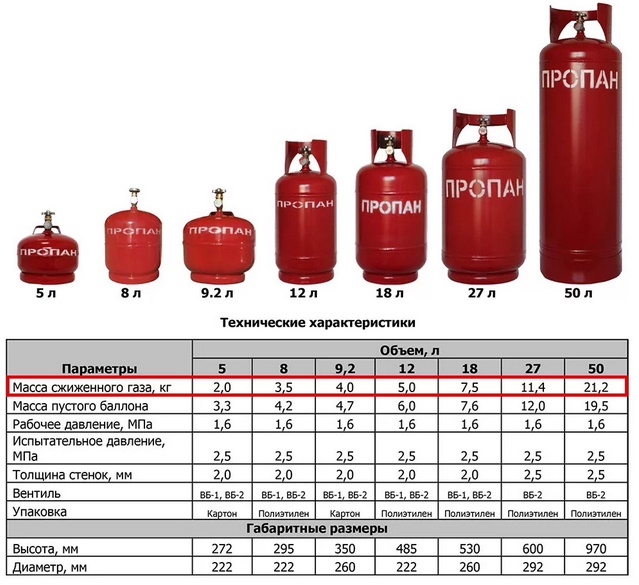

Ако се обърнем към търсачките в интернет, можем да разберем, че бутилки за транспортиране, използване в бита, за извършване на работи и съхранение на газ – огромно множество. Съществено се различават не само обемите на бутилките, но и техническото изпълнение при производството, срокът на експлоатация и дори изчисленото работно налягане на бутилките.

Технически особености на производството на бутилки

Как обикновеният потребител да не сбърка при подбора на необходимия тип бутилка и съпътстващо експлоатационно оборудване? Нека разгледаме тези въпроси по-подробно и да се обърнем към основните източници на информация, които могат да помогнат в това – ГОСТ-овете.

Именно в ГОСТ-овете са посочени всички технически нюанси, които се изискват от производителите на бутилки в зависимост от сферата на приложение и характеристиките на горивото. Голяма част от нормативните документи се отнася до производството на промишлени съдове под високо налягане, тъй като в производствата се използват далеч не един и не два вида газ.

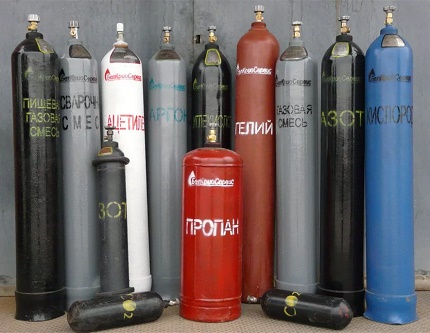

По тази причина газовите бутилки трябва да бъдат боядисани в своя „собствен“ цвят, т.е. в цвят, който съответства на газа, който се съхранява в дадената бутилка. Освен цветната боядисване, бутилката трябва да има съответен надпис, това може да се види на картинката по-долу.

Оцветяването на газовите бутилки зависи от вида газ, с който е разрешено да се пълнят. За попълване на запаса от втечнен газ са подходящи само яркочервени резервоари.

Съгласно правилата, регламентирани от държавните стандарти, битовите бутилки трябва да бъдат боядисани в червен цвят и да имат надпис «ПРОПАН» или «ПРОПАН-БУТАН» в бял цвят. Това е задължително изискване за резервоарите, съдържащи втечнен горивен газ.

Основният нормативен документ, който урежда условията за производство на бутилки за битово (включително и производствено) ползване, е ГОСТ 15860-84, озаглавен «Стоманени заварени бутилки за втечнени въглеводородни газове при налягане до 1,6 MPa. Технически условия».

Съхранение на газ за индивидуално ползване

С каква периодичност се изисква зареждане на бутилките зависи преди всичко от обема на потреблението. Тоест от количеството газово оборудване, което консумира газ. В индивидуална жилищна къща с включена газова печка и отоплителен котел потреблението на газ е значително по-голямо, отколкото при използване на газова печка в вилна къща.

Приготвянето на храна във вилата (дори при постоянно живеене) има временен характер, поради което и потреблението е значително по-ниско. В такъв случай и зареждането на бутилката с газ за работа на газовата печка ще бъде значително по-рядко, отколкото за дома, в който е инсталиран и газов котел.

Основната причина за тези разлики в потреблението на газ се крие в това, че конструкцията на газовата горелка на котела съществено се различава от конструкцията на горелката на готварското оборудване. В такива случаи трудно може да се мине с една бутилка, дори ако бутилката е с голям обем (50 l), ще трябва да се сменя със завидна редовност.

Ако бутилки с обем 5 l и 12 l е разрешено да се монтират близо до газовата печка (на разстояние не по-малко от 1 m от бутилката до печката), то бутилките с обем 27 l и 50 l трябва да се монтират извън помещенията в специално оборудвани за целта места (+)

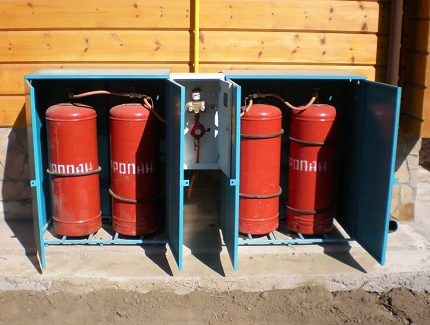

При високо потребление има смисъл да се използва индивидуална бутилкова инсталация, състояща се от няколко бутилки. Такъв вариант позволява да се има в запас значително по-голямо количество газ, а смяната на празните бутилки да се извършва по-рядко.

Въпреки това не бива да се забравя, че увеличаването на обемите на съхранявания газ води до повишаване на отговорността за техническото състояние на газовото оборудване.

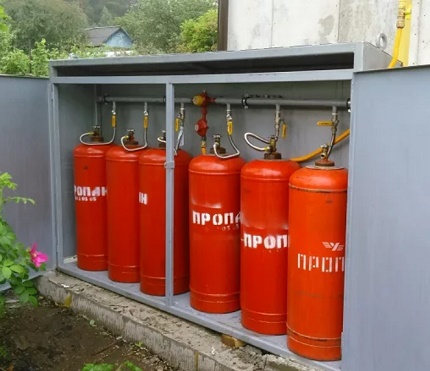

Специално оборудвано място са, като правило, разположените навън негорими шкафове. В тях се извършва фиксиране на бутилковото оборудване и свързването им към газопровода, захранващ газовото оборудване.

Шкафовете на индивидуалните бутилкови инсталации трябва да се намират на такива места, че от пътищата за преминаване на хора (вход в къщата и т.н.) до тях да има най-малко пет метра. Те трябва да бъдат здраво закрепени. Бутилките вътре в шкафовете трябва да са в устойчиво положение. Препоръчително е да се фиксират, за да се предпазят от случайно падане.

Шкафът трябва да има вентилационни отвори или вентилационни решетки, които да не позволяват на газа да се натрупва (при евентуален теч) благодарение на естествената вентилация. В идеалния случай такъв шкаф трябва да бъде оборудван с датчик за сигнализация за опасна концентрация на газове

Въпреки това, като се има предвид фактът, че обемът на съхранявания газ не е толкова голям, а също така има възможност за естественото му разсейване чрез естествена вентилация, при индивидуалните балонни инсталации това може да не се изисква.

Обслужване и ремонт на газово оборудване

Важен въпрос, който често пропускат собствениците на негезифицирана частна къща или вила, е обслужването на газовите бутилки и индивидуалните балонни инсталации. В големите предприятия обслужването се извършва от персонал, който е преминал обучение и проверка на знанията по технология, докато в индивидуалните стопанства никой не преминава такова обучение.

При доставката и смяната на бутилки от организация, която предлага заредени бутилки, се провежда инструктаж със запис в дневника на газоснабдителната структура за неговото провеждане. Такъв инструктаж се отнася до въпроси на правилната експлоатация на вече монтираното бутилково оборудване и мерките за безопасност при ползване.

Обслужването на бутилковото оборудване и индивидуалните балонни инсталации трябва да се извършва от представители на организации, които имат профилни разрешения за тези видове работа. При извършването на работата трябва да се провери не само състоянието на самите бутилки, но и на шкафа на индивидуалната балонна инсталация.

Извършва се оглед на газопровода от инсталацията до газовото оборудване, изследва се самото газово оборудване. Задължително се проверяват връзките за наличие на течове. Всички връзки се насапунисват с цел откриване на течове

Ако в процеса на обслужване бъдат открити някакви нарушения, те трябва да бъдат отстранени задължително.

Редица правила, които са задължителни за изпълнение за тези, които използват бутилки с газ:

• - бутилките на местата на монтаж не трябва да се подлагат на пряко нагряване;
• - монтажът на газово оборудване в сутеренни или избени помещения е недопустим, тъй като там могат да се натрупват газове при теч;
• - монтирането на бутилки близо до отоплителни уреди (радиатори и др.) и газова печка трябва да бъде не по-близо от 1 м;
• - помещението, в което се монтират бутилките (и газовото оборудване), не трябва да има избени помещения, в които може да се натрупва газ.

Въпросите дали и как може да се зарежда газова бутилка директно у дома, доста често задават собствениците на индивидуални бутилкови инсталации. Това е обяснимо, тъй като за зареждане те трябва да носят няколко бутилки, понякога на значителни разстояния.

Отговорът на такъв въпрос е еднозначен – не може да се зарежда бутилка с газ в домашни условия. Причините за това са няколко и те се отнасят до технологията на зареждане на бутилки.

Технология на зареждане на бутилки с газ

Преди всичко, при приемане на бутилката за презареждане организацията, която ще извършва работата, трябва да провери техническото състояние на бутилката. Какво се има предвид и какво се крие зад това технологично определение?

Ако бутилката е в незадоволително техническо състояние, то могат да откажат да я приемат за презареждане. Кои конкретно дефекти могат да станат причина за отказ, си струва да се разгледат във всестранни подробности.

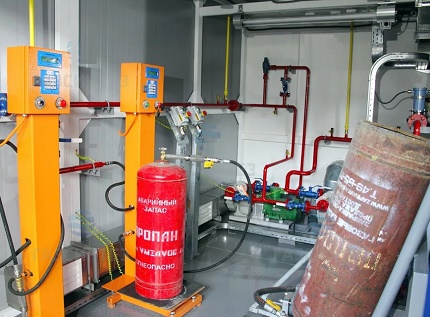

Попълването на запаса от втечнен газ в бутилка се допуска да се извършва само на газозареждащи станции, разполагащи с оборудване за зареждане и претегляне на съдове.

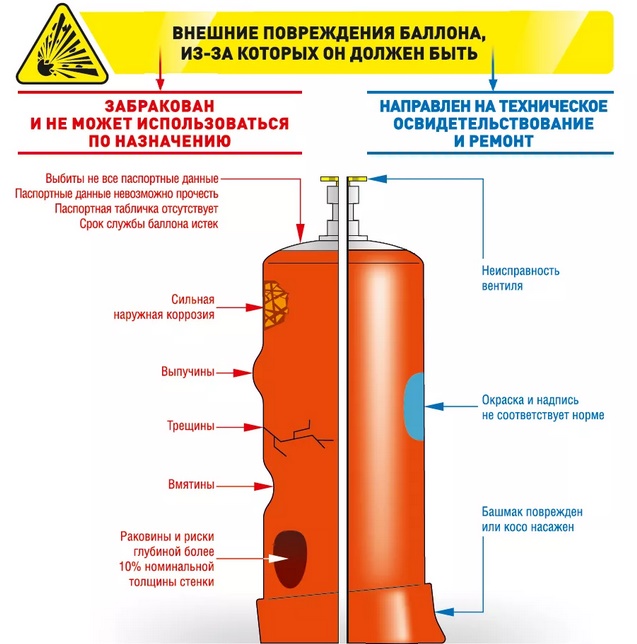

Основните дефекти, при чието откриване могат да откажат презареждане на бутилката с газ:

• ако е била открита неизправност на спирателната арматура (неизправен вентил на бутилката);
• при наличие на явни повреди на цялостта на корпуса – това могат да бъдат явни пукнатини в заваръчния шев, или следи от дълбока корозия, вдлъбнатини или изпъкналости по корпуса;
• липсата на табелка с паспортни данни или нечетлива табелка – това също е причина, поради която могат да откажат да приемат бутилката.

Категорично не подлежи на зареждане със синьо гориво бутилка с боядисване, което не съответства на държавните норми и изисквания, както и резервоар без стандартен надпис.

При наличие на дефекти на корпуса и арматурата напълването на бутилката с газ се забранява. Тя ще трябва да бъде заменена или ремонтирана.

Изискванията, предявявани от зареждача относно боядисването на бутилката и надписа, вече бяха разгледани по-горе, техническите неизправности на арматурата и корпуса – това са напълно обясними претенции.

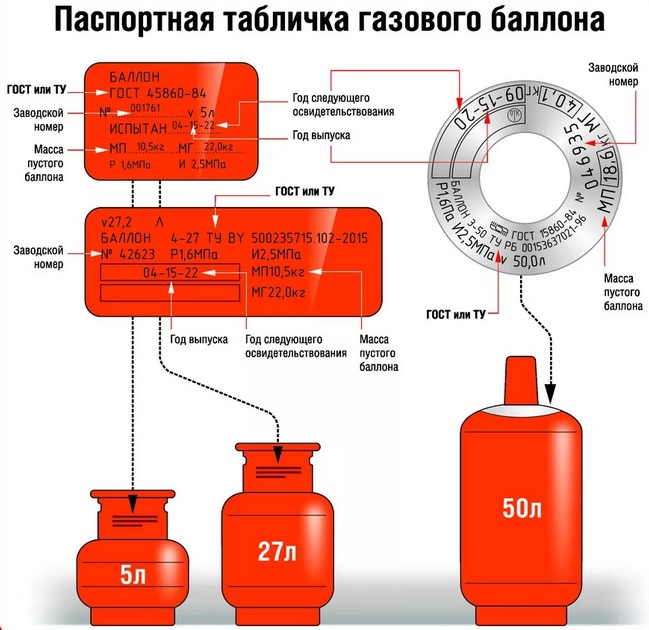

Нека разгледаме изискванията към табелката. Това е фактически паспортът на бутилката, в който са отразени всичките ѝ данни, започвайки от момента на производство и завършвайки с датата на последната проверка (освидетелстване).

Какво конкретно трябва да бъде посочено на табелката:

• на първо място – това е марката на бутилката и клеймото на ОТК на завода-производител;
• след това се посочва конкретният тип на бутилката и номерът на партидата, в която е била произведена;
• задължително се посочва теглото на бутилката с допустима грешка не повече от 200 грама;
• съответно дата на производство (издаване) на бутилката;
• дата, когато бутилката е преминала освидетелстване за последен път и дата на следващата проверка;
• се посочва работното налягане на бутилката и нейното изпитвателно налягане;
• задължително трябва да бъде посочен обемът на бутилката, т.е. нейният капацитет с точност до 0,2 л.

При липсата ѝ идентифицирането на бутилката чрез табелката ще бъде проблематично. Затова състоянието ѝ трябва редовно да се проверява. Ако експлоатационните сведения са изсечени директно върху корпуса на бутилката, надписът трябва да бъде покрит с безцветен лак и ограден с контур от бял цвят.

Табелките, които не са изсечени върху корпуса, а са прикрепени отделно, също трябва да се съхраняват в цялост, а данните в “паспорта на бутилката” трябва да бъдат ясно различими и лесно четливи.

Табелката на бутилката с втечнен газ съдържа всички сведения за техническите характеристики, проверките и други данни на съда за газ.

За какво са нужни тези данни? Именно тези характеристики ще бъдат проверявани от организацията, която извършва зареждането на бутилката за съответствие. Сведенията за теглото на бутилката и нейния обем показват колко газ може да се зареди в тази бутилка.

За да стане това ясно, нека разгледаме основните нюанси на технологията на правилата за зареждане на битови газови бутилки, които са разписани в типичните инструкции за зареждане на бутилки с пропан или пропан-бутанова смес.

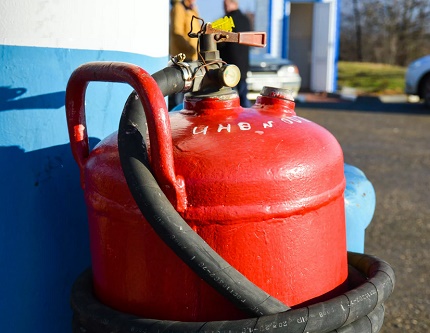

Зареждането на бутилките трябва да се извършва в съответствие с препоръките на завода-производител. Нормите за напълване на бутилката са:

• за технически пропан – това е обем от порядъка на 0,425 кг на всеки литър от бутилката;
• за технически бутан – това е обем от порядъка на 0,4338 кг на всеки литър от бутилката,

При това течната фаза на газа не трябва да надвишава 85% от геометричния обем на напълваната бутилка.

Зареждането на съда с газ се извършва така, че 15% от пълния обем да останат свободни. Това е необходимо в случай на топлинно разширение на газа при нагряване.

Бутилката трябва да бъде претеглена преди напълването. Тя трябва задължително да има остатъчно налягане, ако вече е била в експлоатация. След напълването бутилката трябва да бъде претеглена, а запушалката на щуцера на вентила на резервоара за съхранение и използване на газа да се провери за херметичност чрез насапунисване на всички места, където са възможни течове.

Проверка за дефекти

Зареждането на бутилките се извършва, ако при приемане на бутилката за презареждане не са били установени дефекти, а срокът за проверка още не е изтекъл. Ако срокът за проверка е пропуснат, то бутилката изисква не само обслужване, но и провеждане на изпитвания, които може да извърши само специализирана организация, притежаваща необходимото оборудване.

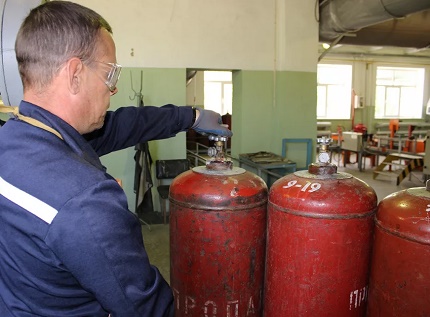

Освидетелстването позволява да се открият дефекти, които може да не са видими с невъоръжено око, или дори да се намират вътре в корпуса на бутилката. Какви точно манипулации с бутилката ще бъдат извършени, следва да се разгледат по-подробно.

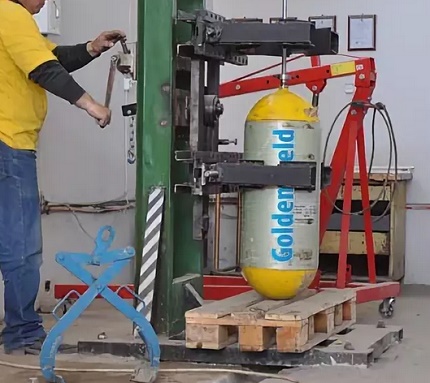

За откриване на микротрещини се използва хидравличен метод за изпитване на цилиндри. Съгласно тази методика в напълнения с вода цилиндър се нагнетява налягане от 2,5 MPa. Продължителността на тестването е най-малко 1 минута.

След това налягането се намалява до нормалното работно ниво, след което се извършва оглед на цилиндъра с почукване на всички заваръчни шевове (почуква се с чук с тегло 0,5 kg).

Ако при провеждането на хидравличните изпитвания не са открити никакви течове, корпусът на цилиндъра не е получил значителни деформации или разкъсвания, то такъв цилиндър се счита за преминал хидравличните изпитвания.

Окончателният етап от изучаване на техническото състояние на цилиндъра е пневматичното изследване. Това е поставяне на цилиндъра в обемен съд с вода. От горните детайли на цилиндъра до повърхността на течността, в която е потопен съдът, трябва да има 3-4 см.

В цилиндъра се нагнетява налягане от 1,6 MPa за време не по-малко от 2 минути. Ако в цилиндъра има място на изтичане, то може лесно да се открие визуално по следите от мехурчета. Ако пневматичното изпитване не е установило дефекти на корпуса, то цилиндърът може да се изсуши и да се изпрати за презареждане.

Съгласно действащите нормативни актове, срокът на експлоатация на битовите газови цилиндри не трябва да надвишава 20 години. През времето на ползване на цилиндъра той може да бъде подлаган на ремонт, но не повече от 2 пъти и с последващо провеждане на освидетелстване след възстановяване на техническите характеристики.

Освидетелстването на цилиндрите трябва да се извършва не по-рядко от веднъж на пет години, със задължително посочване на табелката на датата на провеждане на освидетелстването и датата на следващата проверка.

Изводи и полезно видео по темата

Експлозия на газов цилиндър под въздействието на висока температура върху корпуса:

Разгледахме основните аспекти, които се отнасят до експлоатацията на газовите цилиндри в бита, разгледахме въпросите за експлоатация и обслужване на газовото оборудване. Освен това изброихме основните технически изисквания за презареждане на цилиндрите и провеждане на тяхното освидетелстване от специализирани организации.

Владеенето на полезна информация ще позволи да се избегнат множество опасни ситуации. Внимателният читател ще може да определи дали неговият цилиндър подлежи на зареждане. Ще може да контролира работата на служителите на организацията, която се занимава с попълване на индивидуални резервоари за синьото гориво.
