Смяна на дюзи в газова печка “Гефест”: подробно ръководство за смяна на дюзите

Забелязали ли сте жълти пламъци по време на работа на горелката? По съдовете започва да се появява сажди? А вие категорично не разбирате какво се случва? Проблемът е широко разпространен, решава се просто. Ще ви разкажем как се извършва смяна на дюзи в газова печка «Гефест» и ще разкрием технологичните тънкости.

В представената от нас статия ще можете да се запознаете с принципа на работа на газовото оборудване, както и с предназначението и спецификата на устройството на дюзите. За да разберем от какво възникват неизправностите, ще разгледаме за какво изобщо са предназначени дюзите. Ще разгледаме какви видове дюзи съществуват.

Нашите препоръки ще ви помогнат без проблем да смените устройствата, подаващи газ за процеса на готвене. Ще научите как трябва да се грижите за битовото оборудване. След прочитане ще можете самостоятелно да оцените ситуацията и да разберете дали си струва да ги смените или е по-добре просто да ги почистите.

Принцип на работа на газова печка

От газовата магистрала или от бутилката под действието на налягане газът постъпва в газопровода, който е част от газовата печка. След това горивото преминава през дюзата, попада в тялото на горелката, където се смесва с въздуха и едва тогава се запалва, преминавайки през разпределителите.

Магистралният газ се различава от бутилковия по параметри на налягане – това е основната и най-честа причина, поради която се налага смяна на дюзите. В останалите случаи най-често може да се ограничите до просто обслужване, без да прибягвате до смяна.

Какво представлява дюзата?

Дюзата е една от основните съставни части на газовата печка. Тя осигурява подаването на синьо гориво в горелката в достатъчен обем и необходимо налягане. Без дюза работата на газовата печка изобщо не би била възможна.

Отклоненията в работата на дюзите се виждат веднага, те се забелязват по жълтите и червени пламъци и по саждите по съдовете.

По форма дюзата напомня болт, в главата на който е разположен проходен отвор. Диаметърът на отвора трябва да съответства на налягането на подаваното гориво и мощността на горелката.

Трябва да се вземе предвид, че налягането на магистралния газ и на бутилковия се различава съществено, поради което диаметърът на дюзата за тези видове гориво ще бъде различен.

Дюзата регулира налягането и осигурява постъпването на газ в горелката в необходимия обем, еквивалентен на обема въздух, необходим за нормалния процес на горене.

За да се осигури максимално ефективна работа на котлона, да се изключи отделянето на вредни продукти, фактора на опушване, да се нормализира разходът на гориво, е необходимо да се монтират дюзи, чиито размери и диаметър на изходния отвор съответстват на изискванията на производителя на газовия котлон.

Видове дюзи и техните основни характеристики

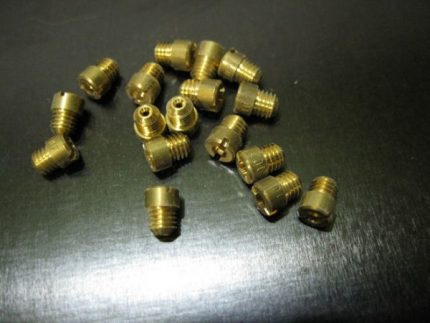

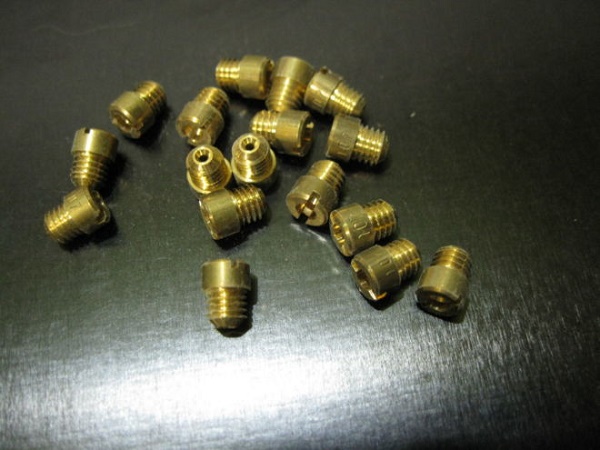

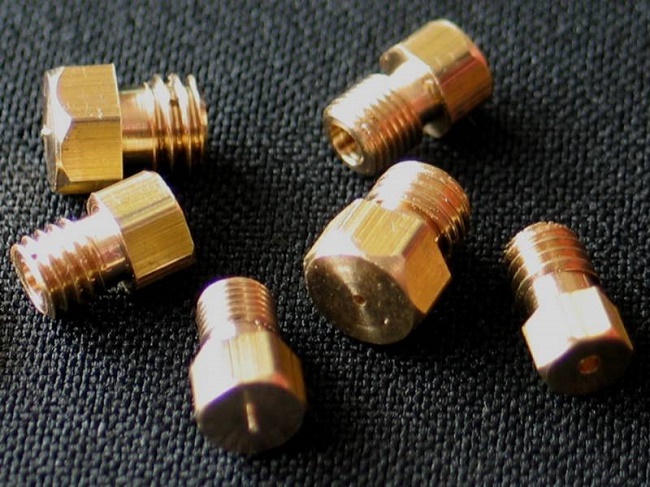

Дюзи с шестостенна глава, външна резба и надлъжен вътрешен отвор. В преобладаващото мнозинство те са изработени от бронз.

Дюзите за магистрален и бутилков газ се различават по дължина на резбата и диаметър на канала за подаване на газ, което е свързано с различното налягане на постъпване на горивото.

На крайната част е нанесена маркировка, показваща информация за пропускателната способност на дюзата. Мерните единици са обем газ в кубически сантиметри, който дюзата може да пропусне за 1 минута.

Дюзите могат да бъдат от два вида – за природен газ (отличават се с по-голям диаметър на отвора и скъсено тяло), за втечнен газ (отличават се с по-малък диаметър на отвора и удължено тяло, което е свързано с по-високото налягане).

Налягането в бутилката надвишава налягането в газовата магистрала, с това се обяснява и по-малкият диаметър на главата на съответната дюза. Мощността на горелката се определя от нейния размер, поради което и диаметрите на отворите в съответните дюзи ще бъдат различни.

Диаметърът на отвора в дюзата трябва да съответства на налягането на газа:

• Голяма горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
• Средна горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
• Малка горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
• Горелка във фурната – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).

Трябва да се има предвид, че неправилната работа на дюзите може да бъде причинена не от промяна на вида гориво, а от обикновено запушване на изходния отвор. В този случай може да се извърши почистване на дюзите, без да се прибягва до тяхната смяна.

Технология за почистване на дюзите

От време на време се налага да се сменят дюзите или да се извършва тяхното почистване. Препоръчителната периодичност за извършване на процедурата е 1 път годишно.

Запушените дюзи влошават качеството на пламъка, водят до намаляване на количеството отделяна топлина. Освен това, разходът на гориво се увеличава, което е нежелателно за собствениците на оборудване на втечнен газ. Този факт няма да удовлетвори и собствениците на жилища с инсталирани газомери.

За почистване на дюзите ще са необходими:

• Универсални средства – сода или оцет, препарат за миене на съдове;
• Препарат за почистване на съдове;
• Четка за зъби;
• Тънка тел или игла.

Работите започват с отстраняване на нагара, саждите и мазнините от областта на дюзата. Дюзата трябва да се развие и да се накисне в препарат за миене, в разтвор на сода или оцет.

За почистване на дюзите не са необходими специални инструменти, достатъчно е да имате под ръка тънка тел, четка за зъби и препарат за миене.

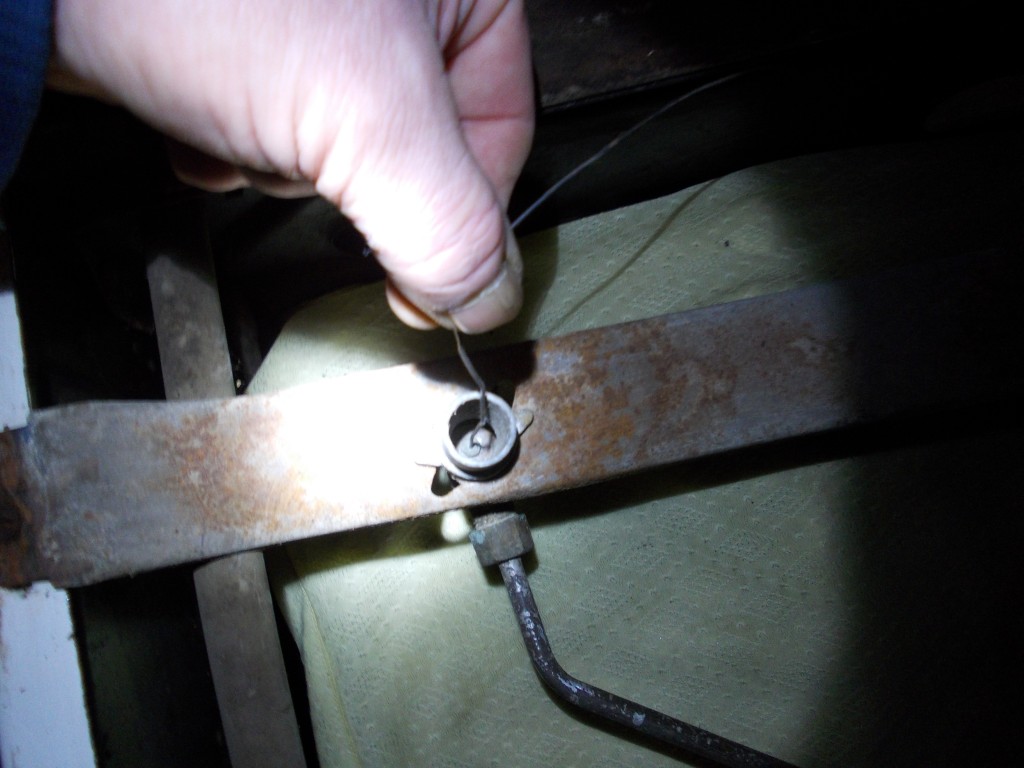

Външната повърхност може да се почисти с четка за зъби, като се използва обикновен домакински почистващ прах. Отворът на дюзата трябва да се почисти с игла, понякога е оправдано продухване с помпа или компресор.

Почистената и изсушена дюза трябва да се монтира на място. При това трябва да се обърне внимание, че ако има уплътнителна подложка под дюзата, е необходимо да се замени.

Инструкция за смяна на дюзите

Ако почистването на дюзите не дава резултати или сте решили да преминете от един вид синьо гориво на друг, то смяната на дюзите е просто необходима. Трябва да се има предвид, че универсални дюзи не съществуват. Всеки модел има своите особености.

Ето защо, ако стои задача за преоборудване на печка «Гефест», то и комплект дюзи трябва да се купи именно за агрегата от тази марка. Такъв комплект може да се закупи практически във всеки специализиран магазин за газово оборудване. Ако не е наличен, винаги може да се обърнете към официалния производител или негов представител.

Подготовка на печката за смяна на дюзите

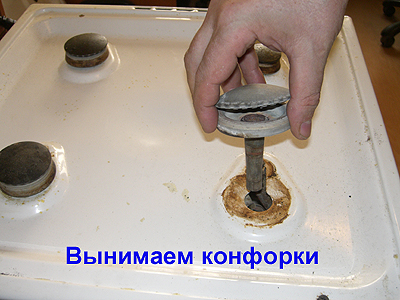

Подготовката за извършване на работите по смяна на дюзи в газова печка «Гефест» започва със затваряне на крана за подаване на магистрален газ или затваряне на вентила на бутилката. След това е необходимо да се свали решетката и да се извадят горелките. Всички тези работи се извършват просто и не изискват никакви инструменти.

Ако погледнем вътре в отворите, които са се отворили след изваждане на горелките, няма да видим самите дюзи. Това е свързано с конструктивните особености на печката. В повечето съвременни модели до дюзите се стига много по-лесно. Но в нашия случай всичко е малко по-сложно – изисква се демонтаж на плота на печката.

След като извадим горелките, виждаме, че достъпът до дюзите е невъзможен без демонтаж на плота – горния метален панел, закрепен с винтове.

За демонтаж на плота е необходимо да се извият винтовете с помощта на кръстата отвертка. В различните модели печки «Гефест» броят на винтовете може да бъде различен. Но всички те се намират на горната част на плота, в предната и задната му част. След извиване на винтовете плотът просто се повдига.

Понякога поради попаднали мазнини плотът не се изважда толкова лесно, изглежда, че е залепнал за корпуса. В този случай трябва да се подкопае с отвертка или здрав нож. След отстраняване на плота корпусът и самият плот трябва да се почистят старателно от замърсявания.

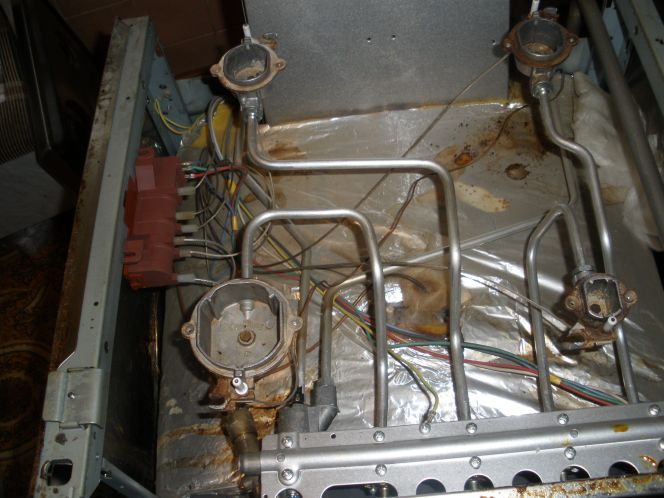

След свалянето на капака ще видите две метални ленти, които са вид направляващи и се наричат траверси. Корпусите на четирите горелки се закрепват към траверсата.

Всички възли имат еднакво устройство. Разликата е само в дължината на тръбопровода, по който газът се доставя до накрайника и оттам през дюзата попада в конфорката.

Горелките се закрепват към траверсата, всички възли на свързване имат еднаква конструкция и се различават само по дължината на тръбопровода.

Корпусът на горелката е твърдо закрепен към тръбопровода, осигурявайки надеждност на цялата конструкция. Устройството не е сложно, но трябва да се разбере, за да не възникнат проблеми в бъдеще с демонтажа на дюзите и последващия им монтаж, както и с ремонта на печката Гефест при необходимост.

Как правилно да свалите дюзата?

Съществува мнение, че дюзата може да се смени, без да се сваля плотът. За това е необходим само специален тръбен ключ. Да, това е възможно, но само в съвременни модели с други конструктивни особености.

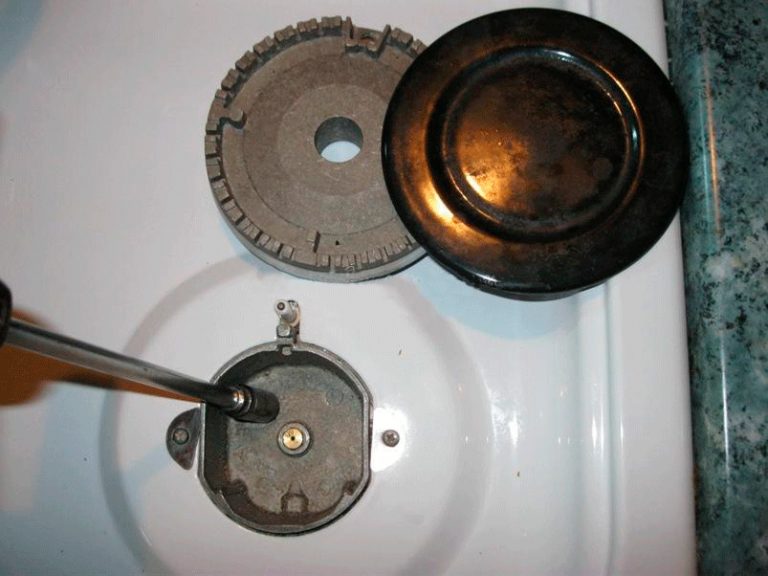

В съвременните модели газови печки дюзите могат да се сменят, без да се прибягва до демонтаж на плота, достатъчно е да се извади корпусът на конфорката.

Ако погледнете внимателно конструкцията, ще видите, че в нашата печка накрайникът на тръбопровода е закрепен в корпуса на горелката, поради което до дюзата не може да се стигне без сваляне на плота.

Какви ключове са необходими за свалянето на дюзата?

Към главата на дюзата подхожда гаечен ключ с отвор 8 мм, може да опитате просто да извиете дюзата. Но това е безполезно начинание, обикновено дюзата по време на експлоатация залепва така, че просто накрайникът се върти около тръбопровода.

Напрашива се желание да се фиксира гайката на накрайника с друг ключ от 14 мм. Ходът на мисълта е логичен и правилен, но това е невъзможно, тъй като пречка става корпусът на горелката.

Как да отделите от горелката накрайника с дюзата?

За да получите достъп до гайката на накрайника, е необходимо да освободите самия накрайник от корпуса на горелката. Единствената пречка е фиксаторът под формата на извита пластина.

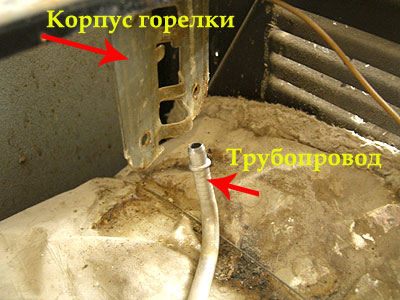

След сваляне на фиксиращата пластина може лесно да се освободи тръбопроводът с накрайника и дюзата от корпуса на горелката.

Достатъчно е просто да се стисне пластината и с малко усилие да се дръпне към себе си. След премахване на фиксатора трябва просто да се натисне тръбопроводът, по този начин накрайникът просто ще се спусне надолу, излизайки лесно от корпуса на горелката.

Начини за изваждане на дюзата

Съществуват два начина за сваляне на дюзата от накрайника. В първия случай е достатъчно с един ключ да се държи гайката на накрайника, а с друг – да се извие дюзата. Ако по някаква причина не може лесно да се извие дюзата, тогава може да се прибегне към втория начин.

По-удобно е да се работи, ако дюзата с накрайника са в ръцете, а не закрепени на тръбопровода. Достатъчно е просто да дръпнете накрайника към себе си и той ще се освободи от тръбопровода. Сега можете значително да улесните работата. Гайката на накрайника може да се затисне в менгеме и без усилие да развиете дюзата, без да се страхувате да повредите тръбопровода.

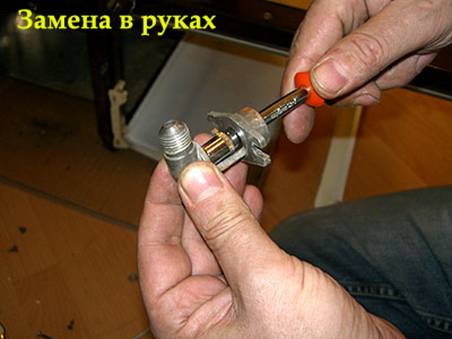

След отделянето на накрайника с дюзата от тръбопровода можете да развиете дюзата от всяко удобно положение

Всяка от форсунките за газова печка «Гефест», както и всяка форсунка за друга марка и модел печка, има своя маркировка. Затова не е задължително да запомняте разположението на дюзите при свалянето им от накрайниците. Няма да има проблеми с последващото инсталиране.

Уплътнителни пръстени на тръбопровода

Конструкцията на дюзата и нейното свързване с накрайника не предвижда използване на каквито и да било уплътнителни ленти. Въпреки това предпазител от изтичане на газ все пак съществува. Трябва да се обърне внимание, че след сваляне на накрайника от тръбопровода гуменият пръстен обикновено остава вътре в него.

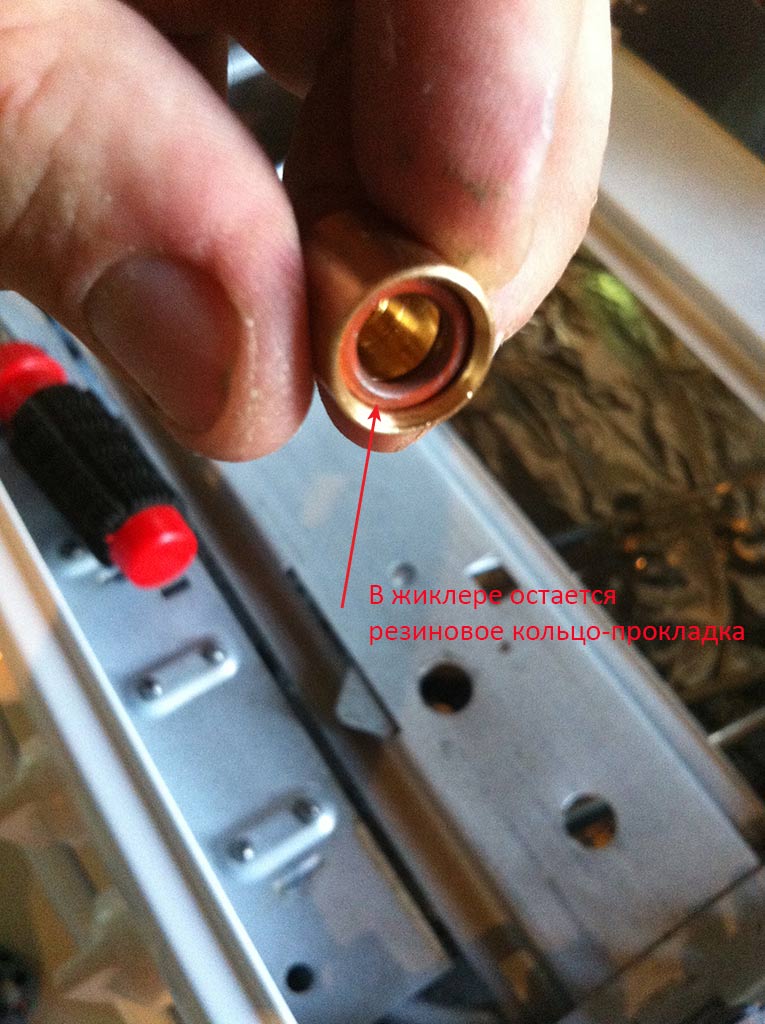

Уплътнителният пръстен след сваляне на дюзата от накрайника трябва да се извади от тялото на последния и да се върне на тръбопровода

За да не се загуби по време на сваляне на дюзата, трябва да се извлече от накрайника и да се постави на тръбопровода. Ако вече се извършва подмяна на дюзите, заедно с тях е препоръчително да се закупи и комплект пръстени, за да се извърши и тяхната подмяна.

Процедура по инсталиране на дюзите

След извършване на работите по сваляне на дюзите от накрайниците можете веднага да пристъпите към тяхното инсталиране. Всички работи се извършват в обратен ред.

Първо трябва с помощта на ключ да завиете дюзата в накрайника. След това да поставите накрайника върху тръбопровода, да го повдигнете към корпуса на горелката и да го инсталирате, като върнете на предишното му място фиксиращата пластина.

На това подмяната на дюзите в горелките на газовата печка може да се счита за завършена, остава само да поставите на място плота и да го закрепите с винтове.

Смяна на дюза във фурната

Също както в случая с подмяната на форсунките в горелките, не може да се мине без извършване на подготвителни работи. Да се достигне до дюзите във фурната също не е толкова лесно. И ако в случая с горелките се наложи да демонтираме плота, то за подмяна на форсунките във фурната трябва или да разглобим пода, а в труден случай – да свалим лявата странична стена.

Да вървим по ред – дюзата се намира в корпуса на дюзата зад стената на печката от лявата страна. За да стигнете до нея, трябва да отворите капака на долното чекмедже, напълно да отворите вратичката на фурната и да дръпнете пода към себе си – той трябва лесно да се извади.

Смяна на дюза от фурната

Горелката на фурната представлява извита тръба, закрепена с два винта, които трябва да се развият. Дюзата се намира вътре в корпуса на дюзата.

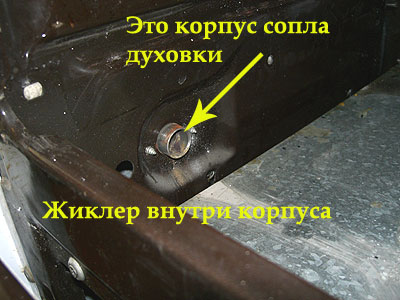

Жиклерът се намира вътре в корпуса на дюзата и ако не е силно залепнал, може лесно да се извие и да се замени с нов.

Ако не е силно залепнал, можете просто да го извиете с тръбен ключ и да поставите нов на негово място.

Смяна на дюза след демонтаж на стената на фурната

Ако не успеете да извиете дюзата, трябва да откачите левия страничен панел, фиксиран с три вертикално разположени винта. След демонтажа на стената ще получите достъп до тръбопровода, закрепен с гайка.

От тази позиция можете да опитате да хванете жиклера с гаечен ключ и да го извиете. Ако и тук не успеете да свалите жиклера, трябва да извиете гайката, да извиете двата винта и да отделите корпуса с дюзата от стената на фурната.

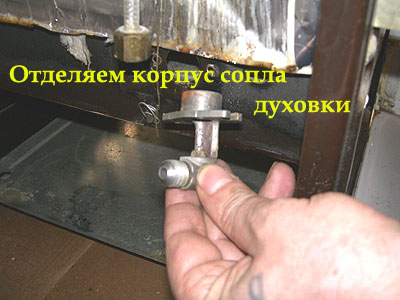

След освобождаване на корпуса на дюзата от стената на фурната можете да обработите резбовата връзка и без затруднение да извиете жиклера.

Сега залепналият жиклер може да се свали от всяко удобно положение. Най-добре е да обработите резбовата връзка с някакъв универсален препарат (например VD-40), да го оставите за няколко минути и едва след това да извиете жиклера.

Остава да монтирате новия жиклер в дюзата и да извършите работите по закрепване на корпуса на стената на фурната и сглобяване в обратен ред.

Изводи и полезно видео по темата

Смяна на жиклерите в газова печка «Гефест»:

Жиклерите са основен елемент на газовата печка; те отговарят за налягането и обема на постъпващото гориво, осигурявайки оптимален режим на горене.

В печките «Гефест» не е толкова лесно да се извърши смяна на жиклерите, както при съвременните модели на по-популярни производители. Въпреки това, при стриктно спазване на инструкциите, работата няма да представлява особени трудности. Освен това смяната е по силите на всеки човек – не са необходими специални познания или специални инструменти, достатъчни са внимание, точност и спазване на елементарни правила.

Разкажете как сте сменили дюзите в печката с логото на Гефест със собствените си ръце. Споделете известните ви нюанси на процеса. Моля, оставете коментари в блока по-долу, задавайте въпроси, публикувайте тематични снимки.
