Термодвойка в газова печка: принцип на работа + инструкции за смяна на устройството

Готвенето на газова печка или на газова варочна повърхност е също толкова лесно, колкото на обикновени електрически котлони. Дори използването на газова фурна рядко създава проблеми. Но много хора веднага се питат за безопасността на такова оборудване, тъй като „синьото гориво“ е взривоопасно.

Едва ли някой иска да види жилището си разрушено в резултат на експлозия на газообразно гориво. За да се предотврати подобна трагедия, се използва устройство като термодвойката в газовата печка. Тя представлява основния елемент на системата за контрол на изправността на най-популярния газов уред.

Съгласете се, че при природния газ на темата за намаляване на рисковете от пожари и експлозии трябва да се обръща особено внимание. В представената от нас статия са дадени и подробно описани правилата за експлоатация на битово оборудване, работещо с газ. Полезната информация сме допълнили с ценни препоръки.

За какво служи термодвойката в газовата печка?

Газът в горелката на печката се запалва с кибрит, ръчна пиезозапалка или вграден електрозапалвач. След това пламъкът трябва да гори сам без участието на човек, докато горивото не бъде спряно с вентил.

Въпреки това често огънят на газовата варочна повърхност или във фурната угасва в резултат на порив на вятъра или изплискване на вода от кипяща тенджера. И тогава, ако наблизо в кухнята няма никой, метанът (или пропанът) започва да постъпва в помещението. В резултат на това при достигане на определена концентрация на газа става експлозия с пожар и разрушения.

Термодвойката контролира наличието на открит огън в горелката, а при липсата му в рамките на половин минута до минута спира подаването на газ, за да предотврати трагедия.

Работната функция на термодвойката е контрол на наличието на пламък. Докато газът гори, температурата на върха на контролното устройство достига 800–1000 ⁰С, а често и по-висока. В резултат на това се генерира ЕДС, която държи газовия електромагнитен клапан на тръбата към горелката в отворено положение. Котлонът работи.

Въпреки това при изчезване на открития огън термодвойката престава да подава ЕДС на електромагнита. Става припокриване на крана и спиране на подаването на гориво. В крайна сметка газът не постъпва в кухнята, не се натрупва в нея, което изключва възникването на пожар от подобна нередовна ситуация.

Термодвойката е най-простият температурен датчик без никакви електронни устройства вътре. В нея няма какво да се счупи. Тя може само да прегори от продължителна употреба.

С пълен набор от датчици, предназначени за контрол и безопасност на работата на газовата колона, ще ви запознае следващата статия, изцяло посветена на този интересен въпрос.

Изгарянето на термодвойка обикновено става само в газови котли и бойлери, които работят постоянно. В газовите печки разглежданите термодатчици за газов контрол служат до смяна по 20–30 години.

Сред предимствата на термодвойките:

• простота на устройството и липса на чупливи механични или прегарящи електрически елементи;
• евтиност на уреда – около 8–15 € в зависимост от модела на газовата печка;
• дълъг срок на експлоатация;
• висока ефективност на контрол на температурата на пламъка;
• бързо спиране на газа;
• простота на смяната, която може да се извърши със собствени ръце.

Единственият по-значим недостатък на термодвойката е сложността на ремонта на уреда. Ако сензорът на термодвойката е неизправен, по-лесно е да го замените с нов.

За да ремонтирате подобно устройство, е необходимо да заварите или споите при висока температура (около 1 300 ⁰С) два различни метала. В битови условия у дома е изключително трудно да се постигнат такива условия. Много по-лесно е да купите нов контролен блок за газова печка за подмяна.

Устройство и принцип на работа

В основата на работата на термодвойката стои термоелектричният ефект на Зеебек. Според него, на краищата на свързани последователно проводници от различни метали, при условие че контактите им са при различна температура, възниква термо-ЕДС (ТЕДС).

Тоест необходимо е наличието на два различни по състав проводника, които са способни да издържат на силно нагряване, и високотемпературна топлина (в разглеждания случай от изгарянето на природен газ) в точката на тяхното свързване.

В повечето двойки възникващата между студения и горещия контакти електродвижеща сила е съвсем малка и слабо приложима. Но има метали и сплави, комбинирането на които дава до 4–5 мВ/100 ⁰С. А това вече е напълно достатъчно за управление на електромагнит, който контролира някой затвор.

Термо-ЕДС при повечето разновидности на термодвойки за газови печки достига 15–30 мВ, а за задържане на електромагнитния клапан в отворено състояние обикновено са достатъчни 5–10 мВ.

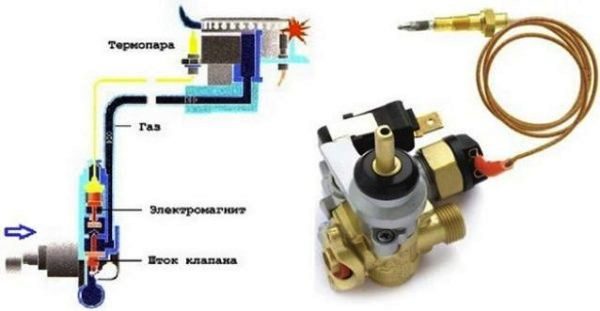

Принципът на работа на термодвойките, монтирани в газови печки, е изключително прост:

1. Има пламък – между контактите възниква ТЕДС, клапанът за подаване на газ към горелката е отворен.
2. Няма огън – ТЕДС изчезва, клапанът под налягането на пружината се затваря и спира газа.

Термодвойката се състои от два термостабилни проводника с дължина до метър и половина, които в единия край са свързани чрез спояване или заваряване.

Именно този край се намира непосредствено в огъня и се нагрява от горящия газ. Вторият край на уреда представлява чифт контакти или съединител за свързване към електромагнитния клапан.

Разновидности на термодатчиците за газ

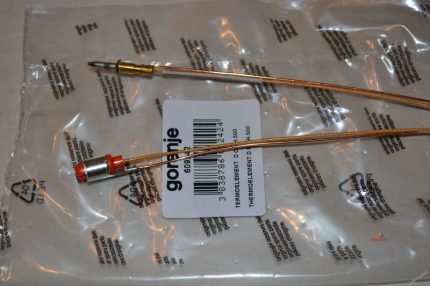

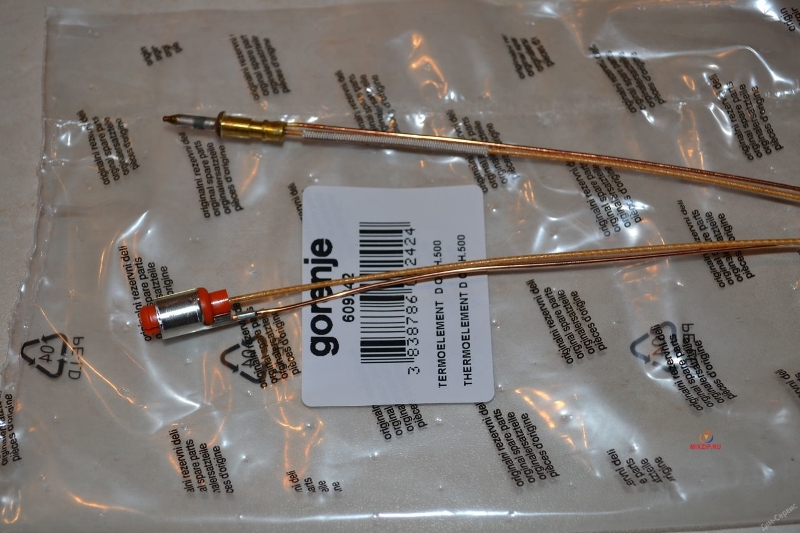

Термодвойките на газовите печки се различават по сплавта на проводниците и вида на свързване към клапана. И най-важното тук – всеки производител на газово оборудване използва свои варианти на електромагнити с различни конектори за свързване.

В повечето случаи не може да се премести термодвоен датчик за газ-контрол от една печка на друга.

Термодвойката трябва да съответства на модела на газовата печка. Забранено е да се монтира неоригинално контролно устройство от съображения за безопасност.

Използват се следните сплави и метали за създаване на термодвойки:

• константан+хромел;
• мед+константан;
• мед+копел;
• нисил+нихросил;
• алумел+хромел;
• константан+желязо;
• хромел+копел;
• платинородий+платина;
• волфрам+рений.

От използваните сплави зависи точността на устройството и диапазонът на работните му температури. Например, хромел-алумеловата термодвойка е проектирана да работи при 0–1100 ⁰С, желязо-константановата при 0–700 ⁰С, а платина-платинородиевата издържа нагряване до +1700 ⁰С.

В битовите газови печки обикновено се използват термодвойни датчици от алумел и хромел или константан и желязо. Те не са скъпи и напълно подхождат за температурните условия на газовата готварна повърхност.

Ръководство за ремонт на газовия контрол

Ако газът на печката изгасва, то проблемът може да се крие не само в термодвойката. Но най-често проблемът е именно в нея.

Основният признак на проблеми с газ-контрола е, че след запалване на горелката и отпускане на дръжката или бутона за отваряне на «синьото гориво» пламъкът веднага угасва. Това става поради затваряне на клапана, тъй като термо-ЕДС за поддържането му отворен липсва или е недостатъчна.

Причините за шума на горелките на газовите печки са подробно изложени в статията, с полезна информация, с която си заслужава да се запознаете.

Преди да закупите нова термодвойка, трябва да се установи причината за лошата работа на наличния уред – вероятно проблемът е в разхлабените контакти на клапана, тогава трябва само да се затегнат.

Проверката, ремонтът и смяната на термодвойката в газовата печка със собствени ръце трябва да се извършват само при пълно затваряне на газа. Първо е необходимо да затворите вентила на бутилката с газова смес или на тръбата с метан и едва след това да пристъпите към каквито и да е работи. Също така не забравяйте за изключване на електрозахранването, ако в конструкцията има енергозависими уреди.

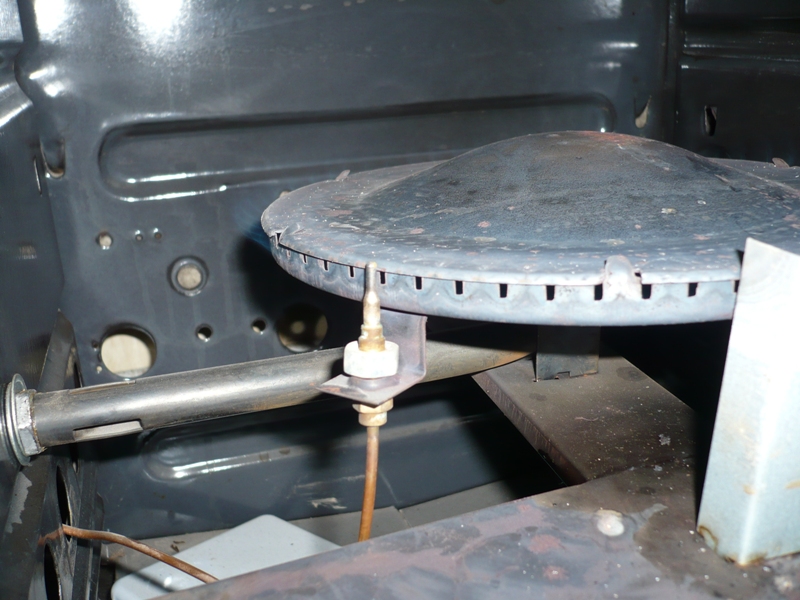

Накрайникът на термодвойката се намира непосредствено до горелката и газовия пламък. А в фурната може да се намери до разпределителя на пламъка в горната част на фурната. Този накрайник трябва да бъде без нагар, минерални отлагания и каквито и да е повреди.

Ако работният накрайник на термодвоен датчик е покрит с нагар, той задължително трябва да се почисти с шкурка. Колкото повече е нагарът, толкова по-малко топлина достига до термодвойката, а толкова по-малко тя съответно създава ЕДС. Получените миливолти може просто да не стигат за отваряне на електромагнитния клапан.

Как да проверите преди смяна?

Термодвойката обикновено има един накрайник за поставяне близо до огъня. Но има и варианти с два или три накрайника за контрол на температурата. Те обикновено се използват във фурни, но всичко зависи от конкретния модел на печката.

При термодвойките с няколко работни накрайника има особеност – ако само един от тях не е загрят или се е повредил, то електромагнитният клапан ще бъде затворен. Затова, за да се намери точната причина за проблемите, подобни термодвойни устройства трябва да се проверяват особено внимателно. Повреден може да бъде само един от датчиците.

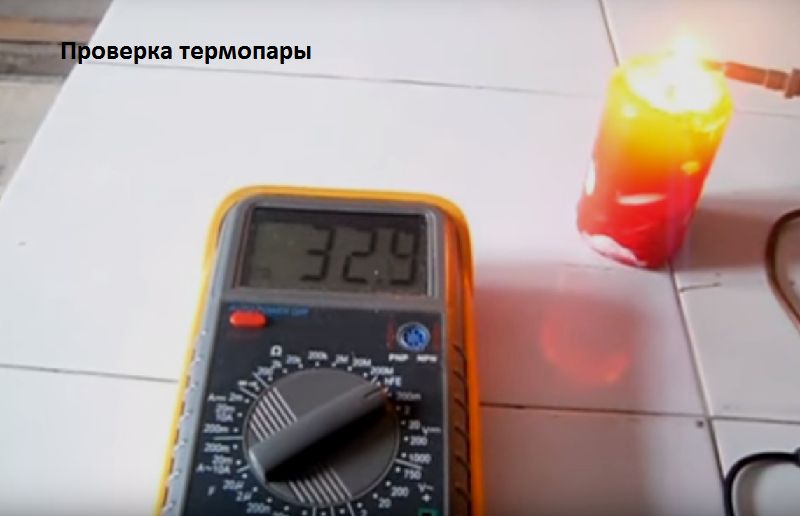

Изправната термодвойка за газова печка при нагряване над свещ още след 20–30 секунди дава ЕДС от порядъка на 15–20 mV – ако е по-малко, то датчикът трябва да се смени.

Още един момент – проводниците на термодвойката на участъка до клапана трябва да бъдат опънати или да се клатят в корпуса на печката. При това тяхното свързване към електромагнита трябва да бъде здраво, висящ «на честна дума» конектор тук е недопустим.

Разглежданите устройства се произвеждат с дължина от 40 до 130 cm. Изборът на термодвоен уред за газов контрол по този показател трябва да се прави много внимателно. От една страна, проводниците не трябва да се опъват прекалено, а от друга, те не трябва да лежат върху нагреваеми повърхности или да висят свободно.

Как да смените устройството?

Преди да смените повредената термодвойка в газовата печка, трябва да прегледате уреда за:

• наличие на нагар по работния накрайник (ако има, трябва да се почисти с шкурка);

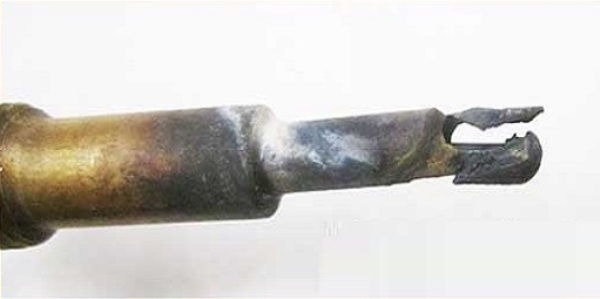

• липса на прогар на този накрайник (в този случай само пълна смяна);
• здравина на връзката на контактите на термодвоен датчик и клапана (при необходимост трябва да се стегне);
• изправност на самата термодвойка с даване на ЕДС при нагряване на ниво минимум 15 mV.

Смяната на разглеждания уред трябва да се извърши само когато той е определено повреден. В много случаи, за да проработи отново газовата печка, може да се мине само с почистване на накрайника от нагар и проверка на контактите.

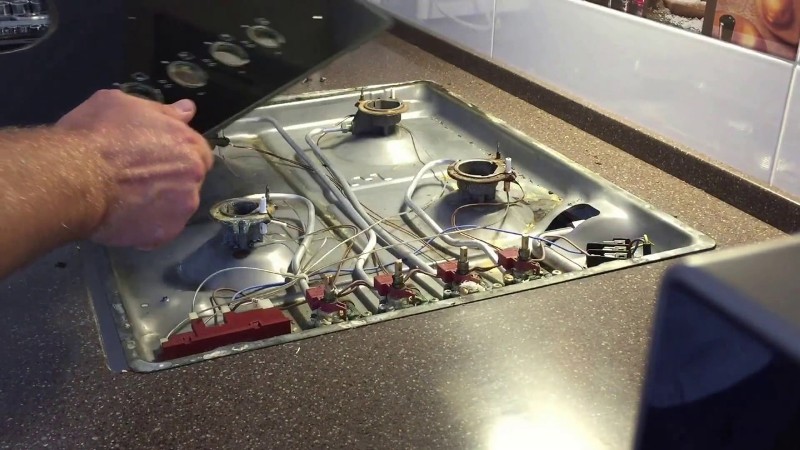

За да извършите смяна на термодвойката, от газовата печка ще трябва да свалите предния панел, а също и да повдигнете горния капак с горелките

Работният накрайник на термодвойката е здраво фиксиран близо до горелка с помощта на гайка. Ако тя поради котлен камък не се поддава на отвиване, не си струва да натискате прекалено ключа. Така можете само да счупите крепежа. По-добре е първо да използвате разтворител.

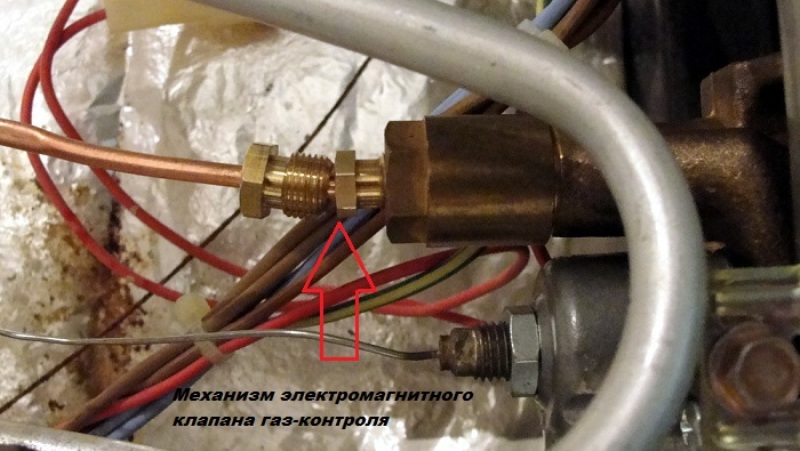

Вторият край на термодвойката към електромагнитния клапан се закрепва с помощта на резбова връзка или два пресови контакта. Свалянето им не е нещо сложно. Новият термодвоен датчик се монтира в аналогична последователност – с единия край се закрепва до горелката, а с другия към електромагнита.

Изводи и полезно видео по темата

Как със собствените си ръце се извършва смяната на термодвойката:

Принцип на работа на газконтрола в готварската повърхност и фурната:

Устройство на термодвойка за печки, работещи на газ:

Газовата печка без изправна термодвойка е източник на опасност. Ако газконтролът е престанал да функционира, смяната на датчика може напълно да се извърши със собствените си ръце. Няма нищо сложно в демонтажа на стария и монтажа на новия контролен уред. Трябва само да се закупи устройство, съответстващо на наличния модел на печката, и да се поработи малко с газов ключ и отвертка.

Ако имате коментари по темата или собствени забележки по горепосочената информация, напишете ги в блока по-долу. Интересни за нас, както и за другите читатели, ще бъдат и вашите разкази за нюансите на смяната на термодвойката, която сте извършили самостоятелно. Пишете, не се стеснявайте.
