Редуктор за налягане за газхолдер: принцип на работа, конструктивни особености и инструктаж за смяна

Съгласете се, че при проектиране и монтаж на газово оборудване, параметър, заслужаващ специално внимание, е работното налягане? Тъй като само при спазване на необходимите стойности и постоянна регулировка на тази характеристика е възможна безопасна експлоатация на газовата система.

Стабилизирането и понижаването на налягането на газа, намиращ се в резервоара за съхранение, се осигурява от редуктора за газхолдер, поради което регулаторът е неразделна част от системата: «газхолдер – газопотребяващи устройства».

Самостоятелният монтаж или подмяната на газовия редуктор в автономната система за газоснабдяване на дома изисква определени умения и знания. Трябва да се знае от какво се състои и как работи регулиращото устройство. Затова предлагаме да се запознаете с принципа на действие на редуктора, тънкостите на регулиране и нюансите, които възникват при неговата подмяна.

Предназначение и устройство на редуктора за газхолдер

За газоснабдяване на вили, къщи и частни домове се използват газхолдери. Въпреки това, газовият редуктор с манометър и предпазен клапан е неразделна част от системата, предназначена за съхранение и подаване на синьото гориво.

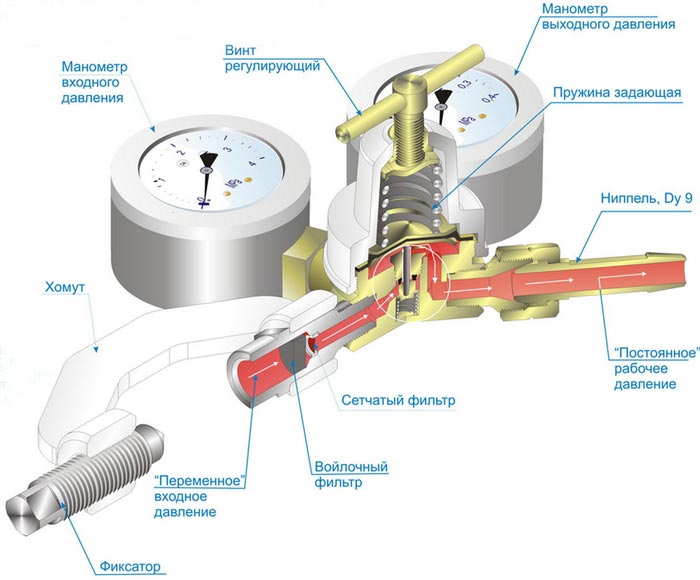

Газовият редуктор изпълнява функция, подобна на функцията на стабилизатора в електрическата мрежа. Той стабилизира налягането на газа, постъпващ от резервоара към оборудването. Освен това, в неговите задачи влиза поддържането на определено налягане, получавано на изхода от резервоара, в цялата инженерна мрежа.

Не трябва да се пести на стабилизатора. Устройството за газхолдер трябва да бъде максимално качествено, тъй като 80% от проблемите в системата възникват поради повреди на редуктора.

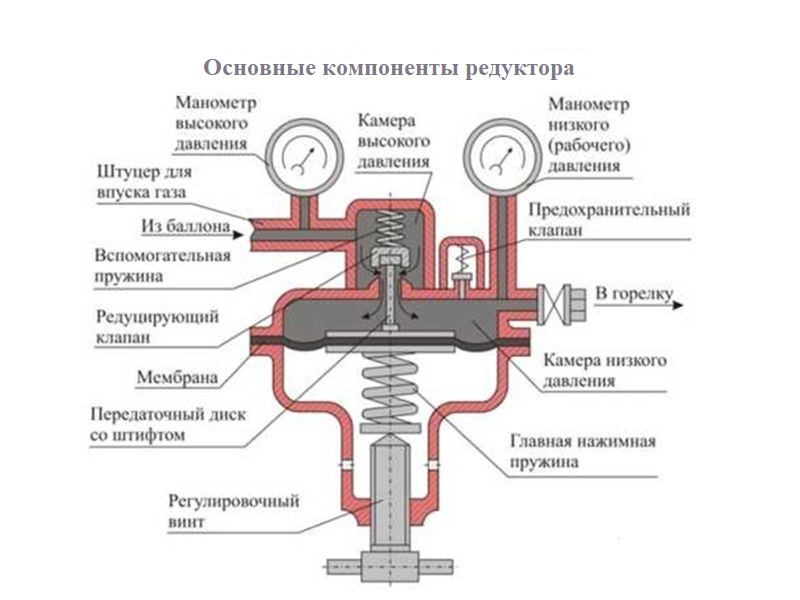

Работата на всеки редуктор е насочена към понижаване на налягането на втечнения газ, поради което всички стабилизатори на налягане имат еднакви елементи:

• корпус;
• две газови камери;
• входен и изходен шуцер;
• главна и спомагателна пружини;
• редуциращ и предпазен клапани;
• мембрана;
• предавателен диск с щифт;
• един или два манометъра;
• регулировъчен винт.

Редукторите могат да се различават по маса и габарити, форма на корпуса и пропускателна способност.

Принцип на работа на стабилизиращото устройство

Съвременните редуктори за налягане за газхолдер работят на принципа на обратното действие. Газът, постъпващ от входящия щок, се стреми да затвори редуциращия клапан.

Регулировъчният винт притиска главната пружина и когато от работната камера излиза въздух, гъвкавата мембрана повдига предавателния диск с щифта нагоре. В този момент щифтът притиска обратната пружина, отвеждайки от седлото редуциращия клапан, газът постъпва в работната камера.

Двустепенните редуктори са по-малко податливи на «замръзване», затова такива устройства трябва да се монтират на газхолдери в региони, където се наблюдават изключително ниски стойности на температурата на въздуха.

След преместването на веществото в камерата с ниско налягане, газът излиза в системата. В резултат пружината се отпуска, предавателният диск с щифта повдигат клапана, газът от горната камера постъпва в камерата с ниско налягане, процесът се повтаря.

При намаляване на изпускането на газ, налягането в камерата ще се увеличи, пружината ще заеме положение «сгъната», клапанът ще се спусне в седлото, подаването на газ към редуктора и камерата с ниско налягане ще спре.

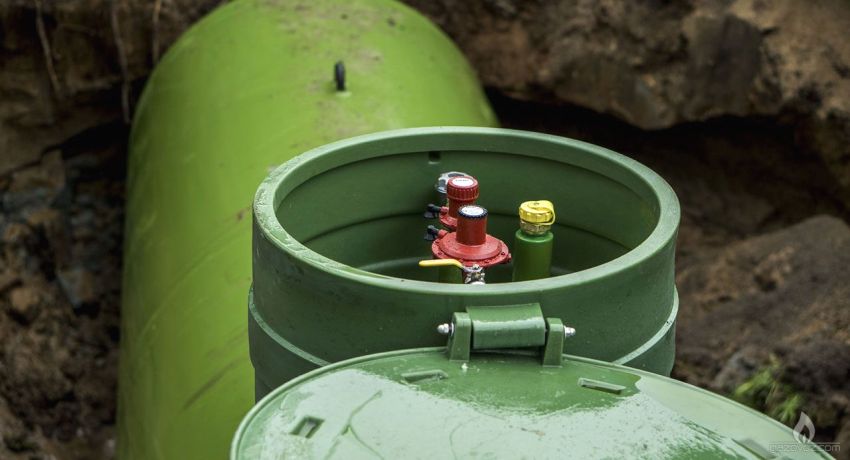

За стабилизиране на налягането на газа, намиращ се в газхолдера, се използват двустепенни редуктори. Горивото в такива регулатори, преди да попадне в изпускателния шуцер, преминава през два етапа на редуциране.

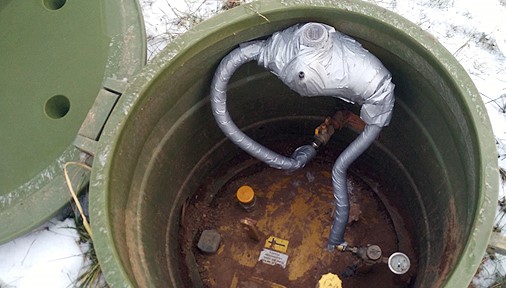

За увеличаване на срока на работа на редуктора е необходимо да се минимизира контактът на мембраната и другите елементи с влага. За целта на етапа на монтаж, над резервоара се монтира декоративна или стандартна защита.

Двете степени на редуктора осигуряват максимална стабилност на изходното налягане, поради което те са по-безопасни в процеса на експлоатация.

Освен това двустепенните устройства са устойчиви на замръзване, затова осигуряват непрекъснато подаване на газ лятото и зимата. Ако редукторът все пак замръзне, препоръчваме да прочетете друга наша статия, в която подробно разказахме как да отстраните този проблем. Подробности – четете по-нататък.

Как да регулираме газовия редуктор?

Заводските настройки на изходното налягане на газа в редукторите може да се различават от оптималното за дадената мрежа, затова непосредственото регулиране на работното налягане в редуктора на газхолдера се извършва при неговия монтаж. Физическата величина зависи от напрежението на главната притискаща пружина, което се променя при смяна на положението на регулировъчния винт.

В двустепенните стабилизатори регулировъчният винт може да бъде разположен само на първата степен на редуктора. Към такива устройства спадат модели: Cavagna Group тип 524, GOK PS 16 бар POL x IG G1/2 ПСК ОНД, SRG 7,5 кг/ч.

В някои по-скъпи модели на италианската фирма Cavagna Group, немската GOK, американската Fisher, втората степен на регулатора също е оборудвана с регулировъчен винт.

На пазара са представени редуктори за газхолдери, при които един работен блок съдържа комбинация от две редукционни степени. Той е снабден със същите регулиращи и защитни системи, осигурява изходно налягане от 37-50 mbar.

И двете степени на регулатора на високо налягане могат да бъдат избрани отделно, като тогава потребителят може самостоятелно да избира комплектацията на степените. В този случай устройствата за редуциране на газа, свързани към комплексния клапан, винаги имат винт за регулиране на налягането, а втората степен може да бъде както с винт, така и без винт.

Популярните регулируеми редуктори на втора степен са устройствата на фирма Cavagna Group, тип 992, 998, 998-4.

Първият етап на регулиране на налягането се осъществява на клапана за отбор на парна фаза на газа посредством вградения манометър. След това газът постъпва в камерите на редуктора. Ако в комплектацията им не влизат контролни устройства, манометърът се инсталира директно на изходния патрубок.

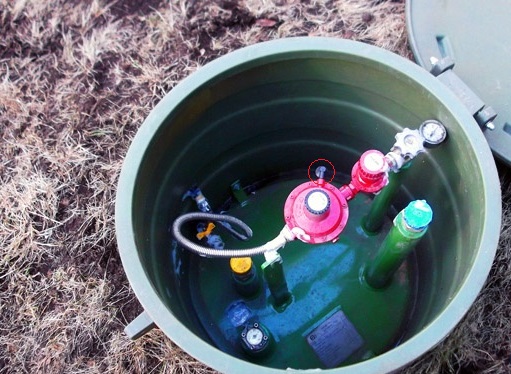

Практически на всички редуктори за газхолдер, регулирането на изходното налягане се извършва с помощта на винт. Регулировъчният винт се завърта с ключ през отвор, намиращ се под снемаемия капак на редуктора.

Завъртанията по часовниковата стрелка увеличават изходното налягане, а срещу часовниковата стрелка – го намаляват.

Освен манометъра и винта, оптималното състояние на системата се поддържа от предпазния клапан. Ако налягането в камерите се повиши над нормата, то през него ще се извърши авариен изпуск на газ в атмосферата.

На изхода от резервоара, след клапана за отбор на парна фаза на газа, веществото постъпва в първата степен на редуктора; стабилизаторът преобразува високото налягане в диапазон от 0,2 до 4 bar, в зависимост от модела на устройството.

Втората степен редуцира стабилното налягане, необходимо за работата на свързаното оборудване, равно на 10-200 mbar.

Инструкции за подмяна на регулатора

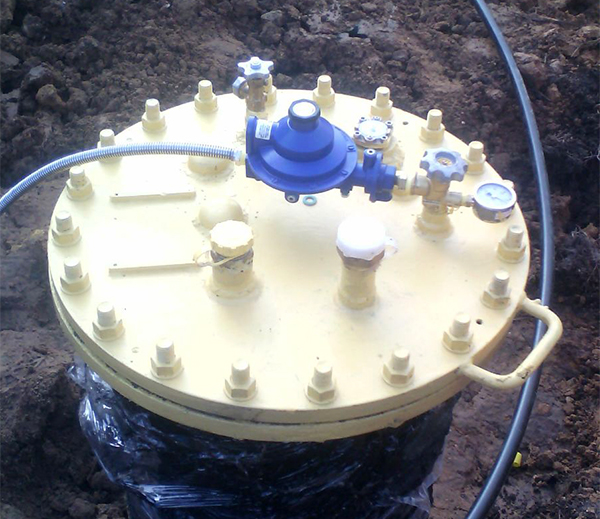

Двустепенните редуктори се свързват с клапана за отбор на парна фаза посредством резбов фитинг и накидна гайка. Типът на резбата на входа на редуктора зависи от типа на резбата на изхода на клапана.

Ако по време на покупката не е бил отчетен характерът на съединението, ще е необходим съответен преходник. Свързването на устройството с газов маркуч се извършва чрез резбов извод на редуктора, с помощта на преходник или накидна гайка.

За смяна на стабилизационното устройство ще е необходим газов ключ. Ако съединението е ръждясало, то за сваляне на редуктора ще са необходими два разводни газови ключа.

Смяната или ремонтът на газовия редуктор по-често се извършва през зимата, когато на мястото на свързване на клапана и редуктора замръзва образувалия се кондензат. За предотвратяване на подобни неизправности, на етапа на монтаж на газовата система е необходимо да се предвиди електроотопление.

За да смените газовия редуктор, е необходимо да изпълните следната последователност от работи:

1. Затворете подаването на газ с вентила, разположен на клапана за отвеждане на парна фаза на газа.
2. Отвийте металния маркуч.
3. Отвийте натяжната гайка, която свързва клапана и стабилизатора.
4. Свалете редуктора заедно със свързващия маркуч.
5. Ако стабилизаторът не подлежи на ремонт, тогава е необходимо да отвиете силфонния маркуч.
6. След почистване на леда, ремонт или подмяна, регулаторът трябва да се завинти към комплексния клапан с помощта на гайка.
7. Ако е извършено отделяне на устройството от подводката, е необходимо поетапно да присъедините газовия маркуч, първо към редуктора, след това към магистралата.
8. След фиксиране на връзките можете да включите подаването на газ.

При пускане на горивото в системата, след подмяна на арматурата, е необходимо да проверите изходното налягане, то трябва да бъде в допустимите граници и да е подходящо за работа на нагревателя, печката или котела.

При правилна инсталация и нормални условия на експлоатация, регулаторът като правило работи не по-малко от 10 години.

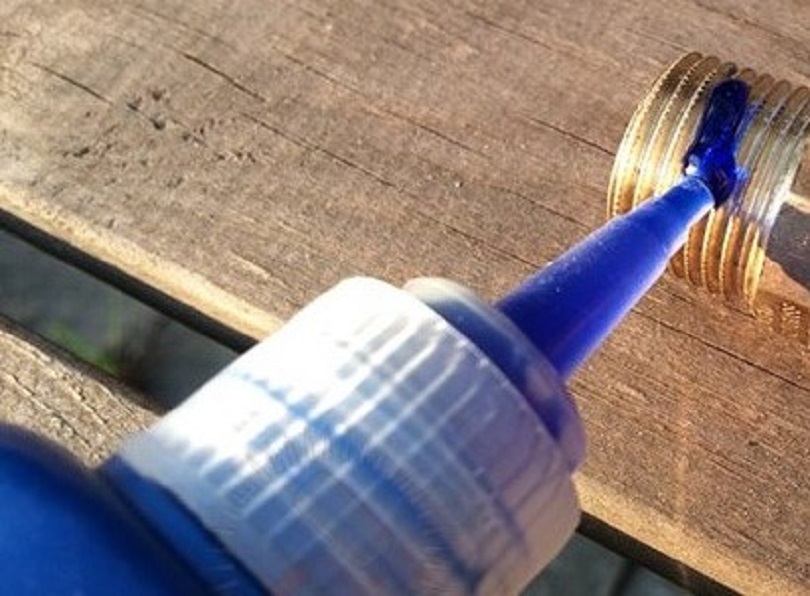

За високоякостно уплътняване на резбови връзки се препоръчва използването на син анаеробен уплътнител. Материалът не трябва да се използва при ниски температури поради увеличеното време за полимеризация, но ако обработвате връзките през лятото, можете да постигнете тяхното 100% уплътняване.

Диагностицирането на проблеми със стабилизатора може да стане с помощта на нивомер и манометър на резервоара. Ако устройствата показват, че газът е достатъчен, но има прекъсвания в мрежата, то вината е в някоя от повредите на редуктора.

В този случай уредът може да се разглоби и изсуши. Това ще помогне за решаване на проблема, но временно. В случай на инсталиране на нов редуктор и осигуряване на защита на устройството от влага, за прекъсванията в системата можете да забравите.

За да избегнете в бъдеще възможни проблеми с редуктора, също така е важно да се погрижите за правилното инсталиране на газхолдера на участъка. За това как да го направите правилно, можете да прочетете тук.

Изводи и полезно видео по темата

Ето как се извършва настройката на редуктора с помощта на дифманометър:

В това видео е показано как да се отстрани минималното замръзване на кондензата в регулатора:

За това как да свалите, разглобите и почистите редуктора, както и да предотвратите неговото наводняване/замръзване, ще стане дума в следващото видео:

Редукторът на налягането за газхолдер редуцира налягането на парите на синьото гориво, поддържа неговата стабилна стойност в инженерната мрежа. Всеки регулатор е снабден с предпазен изпускателен клапан, който отвежда излишния обем газ при опасно повишаване на налягането на изхода на горивото от предпазната верига.

Ето защо именно редукторът е основният механизъм за предотвратяване на аварийни ситуации в автономната газоснабдителна система.

В случай на негова неизправност е необходимо да знаете как работи устройството и как да извършите подмяна на непригодния за експлоатация уред. Затова правилата за подмяна на редуктора непременно ще бъдат полезни на собствениците на частни къщи, при които е извършена газификация на дома от газхолдер.

Ако Ви се е налагало да монтирате, сменяте газов редуктор или да регулирате налягането на газа в автономна система. Ако знаете някакви тънкости и нюанси, възникващи при смяната на стабилизатора – непременно споделяйте опит и актуални снимки с читателите в разположения по-долу блок.
