Заземяване на газов котел в частен дом: норми, особености на устройството и проверки

Инсталирането на топлинно оборудване, работещо с природен газ, – широко разпространена практика както в промишлеността, така и в бита. Но битовите инсталации значително отстъпват по мощност и други технически параметри. На пръв поглед домашният газов уред (котел) представлява просто оборудване, което предявява минимум изисквания към потенциалния собственик, нали?

Тогава защо заземяването на газов котел в частен дом е задължителна норма и може ли да бъде игнорирано? Ще ви помогнем да разберете — в тази публикация са разгледани причините за заземяване, особеностите на неговото изпълнение, нормите и правилата за проверка. Също така са дадени схеми на устройството, илюстративни снимки и видеопрепоръки.

Защо е необходимо да се заземява газовият котел?

Съвременните газови котли традиционно съдържат в конструкцията си управляващи елементи, изпълнени по принципа на цифровата високотехнологична електроника.

Схемите на такова оборудване съдържат:

• цифрови микроконтролери;
• чувствителни електронни датчици,
• полеви транзистори и планарни микросхеми.

За електроника от този тип присъствието на статично електричество е „подобно на смърт“. В най-неочаквания момент газовият котел може да престане да функционира поради повреда на електронните компоненти от въздействието на статични микротокове.

Това е една от основните причини, изискващи задължителен заземяващ контур в схемата на газовия котел.

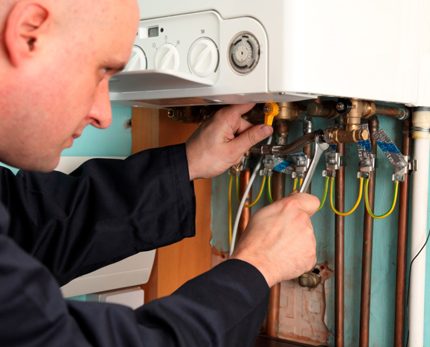

Необходимостта от заземяване на оборудването на газовите уреди (котли) е задължително мероприятие независимо от предназначението на апаратурата – промишлено или битово.

Друга не по-малко съществена причина за въвеждане на заземяване – явната опасност от неконтролируемо запалване на газ, с което се създават високи рискове от пожар или експлозия на газовия котел. Тук отново своята „негативна“ роля играе пресловутото статично електричество, от което може да се отървете само с правилното устройство на заземяващия контур. Правилата за безопасно използване на газовия котел разгледахме в следващата статия.

Норми и правила за заземяване

Нормативните изисквания и правила, описващи схемата за заземяване на газов уред, са представени в официалния документ ПУЕ.

Съгласно установените норми за заземяване на битов газов котел в къщата, оборудването трябва да се допълни със заземителен контур, но при това не се посочва конкретно кой контур трябва да се използва – промишлен или самоделен.

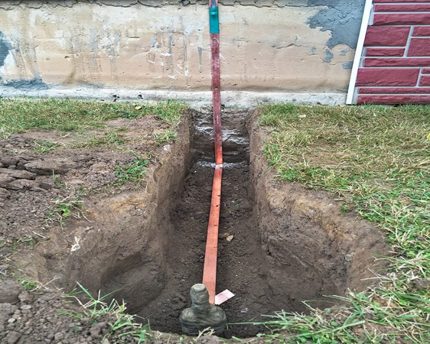

Просто изпълнение на контурна линия, подходяща за защита на газово оборудване, по-специално – битова колонка (котел). Използва се метална лента и един пасивен електрод.

Междувременно, независимо от начина на изработване на контурната заземителна система, доста конкретно в документа ПУЕ т. 1.7.103 се регламентират параметрите на съпротивлението на контурната линия.

За система, изградена в домашни условия или с екип от специалисти, са актуални следните изисквания: «Общото съпротивление на разтичане на заземителите … на всички повторни заземявания … по всяко време на годината трябва да бъде не повече от 5, 10 и 20 Ом съответно при линейни напрежения 660, 380 и 220 V на източник на трифазен ток (380, 220 и 127 V за източник на еднофазен ток). При това съпротивлението на разтичане на заземителя на всяко от повторните заземявания трябва да бъде не повече от 15, 30 и 60 Ом съответно при същите напрежения.»

На практика представителите на газовата служба изискват съпротивлението да не надвишава 10 Ом.

С нормите на документа ПУЕ е категорично неприемливо да се използват за заземяване на битов газов котел следните елементи:

• линиите «земя» на стационарни битови контакти;
• повърхностите на отоплителни тръбопроводи;
• повърхностите на тръби на канализационни мрежи;
• тръбите на стационарни газови линии и други тръбопроводи на горими или взривоопасни течности, газове, смеси.

Разрешава се да се използват като естествен заземител метални водопроводни тръби, положени в земята, стоманобетонни конструкции на основи, които имат надеждна хидроизолация, метални конструкции на съоръжения, намиращи се в земята и прочее (т. 1.7.109 ПУЕ).

Ако пък няма нищо подходящо за ролята на заземител наблизо, се изисква задължително да се обустрои индивидуален заземителен контур.

Изграждане на заземяващ контур на газов уред

И така, в случай че все още се съмнявате дали е необходимо да се заземи битов газов котел в жилищна къща, отговорът е еднозначен — нужно е. И то веднага след инсталирането на новото газово оборудване с последваща проверка на коректността на устройството «земя».

Затова си струва да разгледаме традиционната схема на устройството, материалите и компонентите, необходими за организиране на «контурна земя», както и особеностите на проверката.

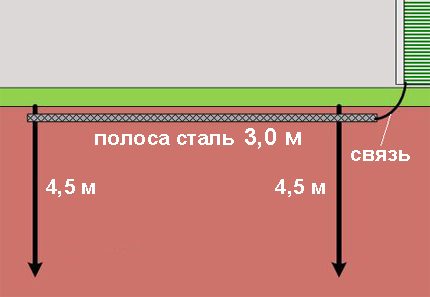

Схема за организиране на заземителен контур за газова колона (котел) от битово предназначение. Използват се два електродни пръта и прав участък от метална (стоманена) лента.

Схематиката на контура, като правило, представлява класически вариант на формата «триъгълник», потопен в земята на дълбочина не по-малко от 0,5 метра. При това ъгловите точки на «триъгълника» са метални (за предпочитане покрити със слой мед) електроди.

Оптималната дълбочина на потапяне на металните електродни пръти е 4,5 метра. За свързващ материал между електродните елементи се използва метална лента.

По този начин изграждането на контура на «земния триъгълник» обхваща процеса на забиване в земята на три метални електродни пръта, с последващо изкопаване на изкоп за запълване между тях, в който се полага металната лента и се заварява към електродните пръти.

Съгласно същите правила на ПУЕ, «триъгълникът» на заземяването трябва да се инсталира на разстояние не по-малко от 1 метър от стената на жилищната сграда. Между забитите в земята елементи на електродите на контура класическото разстояние е 2,5 метра.

Въпреки това, вместо варианта «триъгълник» също така е напълно подходяща (не се забранява от ПУЕ) просто права метална лента между два електрода, потопена в земята, с дължина не по-малко от 3 метра (схемното решение е показано по-долу). Размерите на заземителите и заземителните проводници, положени в земята, също са посочени в ПУЕ таблица 1.7.4.

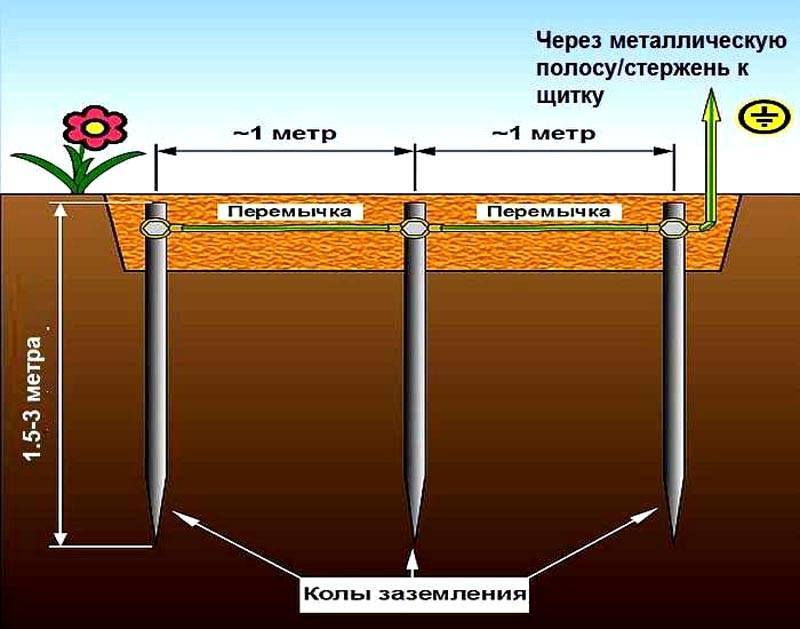

Класическият вариант на схемно решение – така нареченият «триъгълник». Този вариант на схемата се характеризира с това, че позволява без допълнителни манипулации да се получи оптимално съпротивление на разтичане на токовете.

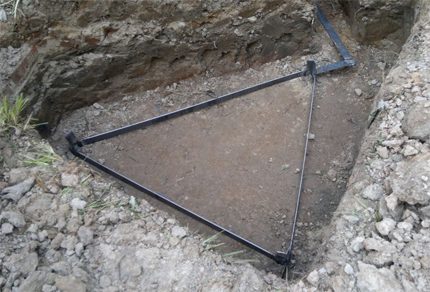

Външен вид на инсталирано контурно заземяване във формата на «триъгълник», което се препоръчва да се използва за защита на газови котли (колони) от битово предназначение.

Отделно трябва да се отбележи технологията на потапяне на металните електродни пръти в земята, като се има предвид дълбочината на потапяне от 4,5 метра.

За да се потопи на такава дълбочина относително тънък в диаметър метален електроден прът, се използват няколко къси отреза, които се свързват един с друг по време на потапяне. Съединенията се правят с помощта на специални съединителни муфи или чрез заваряване. (вторият вариант е за предпочитане).

Препоръчваме да се запознаете с подробното ръководство за избор на подходящ материал и устройство на заземяване със собствени ръце.

Как да свържете заземяващия контур с таблото?

Изработеният и инсталиран контурен елемент за битов газов котел трябва да се свърже правилно с блока за комутация на газовото оборудване (обикновено триконтактна мрежова розетка или табло за управление).

Нормите на ПУЕ разрешават използването на различни видове проводници като съобщителна линия, но уточняват диаметъра на проводника в зависимост от използвания материал: мед, алуминий, стомана.

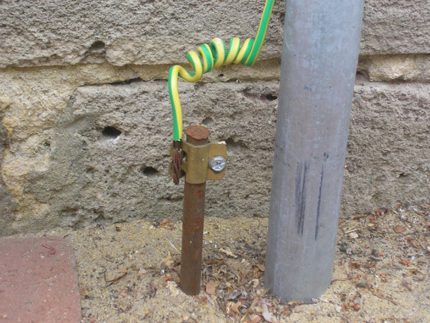

Свързващ елемент на контурната система и силовото табло (мрежов контакт), откъдето се захранва газовият котел. За връзка се използва проводник, чието сечение е конкретно указано в правилата на ПУЕ.

Допуска се в състава на силовото комутационно оборудване на газовия котел да се инсталира УЗО (устройство за защитно изключване), но само строго при наличие на система за контурно заземяване. Също така се допуска използването на УЗО-контакти. Този момент е отбелязан в правилата на ПУЕ.

Особености на проверката на заземяване на газовото оборудване

В ситуация, когато представител на газовата служба проверява коректността на инсталирането на котела, неговото свързване и функциониране, въпросът за проверка на правилността на заземяването на домашния газов котел не стои. Въпреки това на практика не рядко се случват своеобразни технически казуси.

Наистина, електрическата схема на заземяване, по същество, се счита за прерогатив на представителите на службата, отговорна за електроснабдяването. Това означава, че проверката на контура се извършва от службата по електростопанство, което се потвърждава и от правилата на ПУЕ.

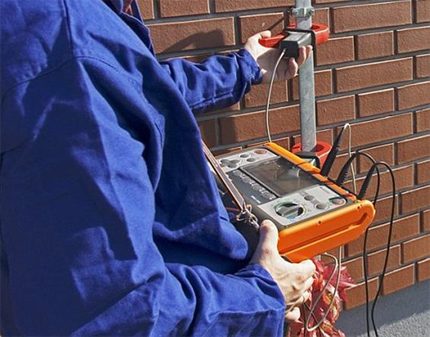

Лабораторна проверка на съпротивлението на разтичане на токовете в заземителния контур. Като правило, за извършване на такива измервания се привличат специализирани организации, упълномощени да издават актове по резултатите от тестването.

За извършване на проверката е необходимо специално електрическо оборудване (лаборатория). Посредством електроизмервателната лаборатория се извършва не само измерване на съпротивлението на разтичане на тока в контура, но също така и степента на мълниезащита.

Въпреки това, този вариант е приложим обикновено към оборудване с промишлено предназначение. За битовата сфера, както показва практиката, много неща в плана на проверката зависят от местните правила на всеки отделен регион.

С федералното законодателство конкретно се отбелязват само нормативите на периодични проверки ( ПТЕЕП приложение 3, т.26), а също така се уточняват правилата за подготовка на оборудването и въвеждане в експлоатация (ПТЕЕП, ПУЕ).

Съгласно нормативите, проверката на заземяването на котела трябва да се извършва не по-рядко от веднъж годишно. По резултатите от проверката на собственика на газовото оборудване се издава съответен документ (АКТ за извършен преглед). Методите за измерване на съпротивлението на заземяване разгледахме в този материал.

Изводи и полезно видео по темата

Представеният по-долу видеоклип демонстрира в каква последователност се провежда мероприятието по създаване на защита на газовото оборудване.

Благодарение на видеото можете да получите пълна представа относно необходимите работи, използвания инструмент и други тънкости на процеса:

Може и трябва да се допълни битовият котел със заземяващ компонент, както показва практиката. Дори ако извършването на такива работи изисква от потенциалния потребител някакви финансови разходи, това си заслужава.

Като оборудва газовата колонка със заземяващ контур, потребителят на техниката не само многократно усилва надеждността на оборудването, но и осигурява високо ниво на собствена безопасност.
