Свързване на двуконтурен газов котел към отоплителната система: изисквания и норми + етапи на монтажа

Газово оборудване от тип котел+бойлер – подходящо решение за собственици на апартаменти и частни къщи: осигурява се топлина, има гореща вода, икономично е. А и свързването на двуконтурен газов котел към отоплителната система не е толкова сложно, колкото изглежда. Но преди да започнете реализацията на подобен проект, не е излишно да се запознаете с теорията, съгласни ли сте?

В тази публикация ще поговорим за особеностите на процеса на свързване: какви изисквания на обслужващите организации трябва да се вземат предвид и на кои технически нюанси при монтажа на стенни и подови модели трябва да се обърне специално внимание. Изложеният материал ще допълним с нагледни снимки и видеоклипове, което ще помогне да се изпълнят всички работи максимално бързо и без грешки.

Правила за монтаж на оборудването

Монтажът и свързването на котела към системата трябва да започнат след преминаване на етапа на проектиране, когато за агрегата е подготвено място в къщата. Ако го монтирате в нарушение на изискванията, специалистите от газоразпределителната компания няма да присъединят оборудването към газовата магистрала.

Общи изисквания на етапа на проектиране

Основните норми за монтаж на газовото оборудване са разписани в СНиП 42-01-2002. Спомагателна информация се съдържа и в вече недействащия, но полезен СНиП 2.04.08-87.

Обикновено всички правила се взимат предвид от инженера-проектант, но е полезно и сами да ги знаете. Помещение за разполагане на котела може да бъде кухня, ако мощността на уреда варира в диапазон до 60 kW. Отделно или пристроено котелно помещение е актуално за агрегати с показател на мощност до 150 kW.

Допълнителни норми за монтаж на газовото оборудване са приведени в СНиП за котелни инсталации, както и за отопление, вентилация, климатизация

Изискванията към помещението са следните:

1. Минималната стойност на височината на помещението е 2 м, а на обема – 7,5 м³. Ако газовите уреди са два или повече, параметрите се променят съответно на 2,5 м и 13,5 м³.
2. Не са подходящи за монтаж: мазета, балкони, санитарни помещения, коридори, стаи без прозорци.
3. Стените на помещението трябва да бъдат покрити с негорими материали или защитени със специални панели.
4. Осветление: на 10 м³ от помещението се падат минимум 0,3 м² прозорец. При експлозия на газ прозорците представляват лесносваляема конструкция, което повишава безопасността при експлоатация на оборудването.
5. Задължително е наличието на заземяване и тръбопровод за студена вода.
6. Сечението на комина съответства на мощността на монтираното оборудване.
7. Оставено е пространство около уреда: отпред – от 1,25 м, отстрани (ако е необходимо обслужване) – от 0,7 м.
8. Спазено е разстоянието от вертикалния комин до агрегата – не повече от 3 м.

Трябва да се предвиди и вентилация. Естествената се изчислява в размер на 3 обема на помещението на час. При организиране на приточна вентилация към тази стойност се добавя въздух за горене (параметърът се посочва в паспорта на котела).

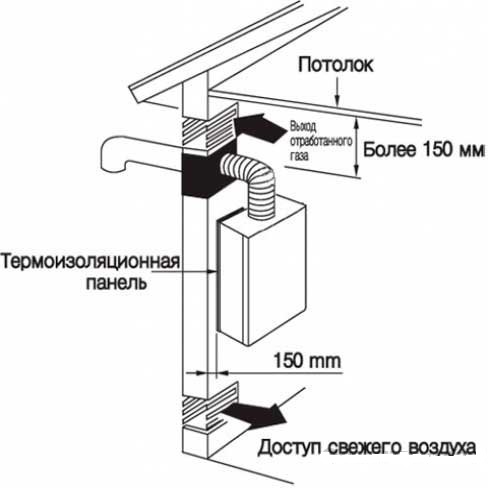

Изискванията се отнасят не само до помещенията. Регламентира се и разстоянието от стенния уред до най-близките конструкции. Тези сведения се посочват от производителя в инструкцията за оборудването.

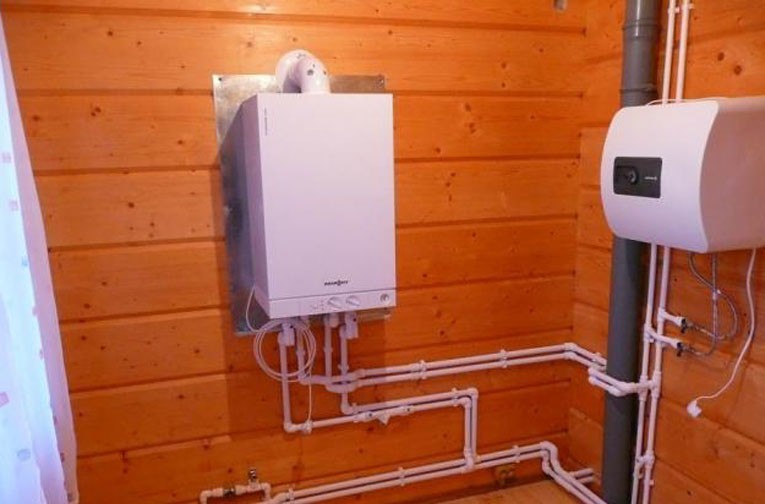

Ако двуконтурният котел се монтира на дървена стена, към нея се закрепва лист от покривна стомана (0,8 – 1 мм) или плоча минерит. При условие, че оборудването не се намира в кухня, е възможен и азбест.

Подовите модели на котли се монтират върху негорими основи. Ако повърхността е дървена, задължителна е метална подложка.

Препоръчително е уредът да се поставя възможно най-близо до газовата тръба. Използването на специални маркучи е допустимо, но те не трябва да бъдат с голяма дължина. В продажба се срещат силфонни маркучи до 5 м, те са разрешени за монтаж, но според европейските стандарти дължината се ограничава до два метра.

Процес на подготовка на документацията

След общото запознаване с това как технически правилно да се свързват двуконтурни газови котли, може да се пристъпи към подготовка на документацията. Първият етап е получаване на ТУ. Необходимо е да се обърнете към районната газова служба с заявление, в което е посочен предполагаемият обем на потребление на синьото гориво на час.

Техническите условия се издават след 1-2 седмици. Документът е разрешение за свързване на жилището към газовата магистрала.

Вторият етап – съгласно ТУ се разработва проект за монтаж на оборудването. Третият – утвърждаване на подготвената документация от инженерите на обслужващата газоразпределителна компания.

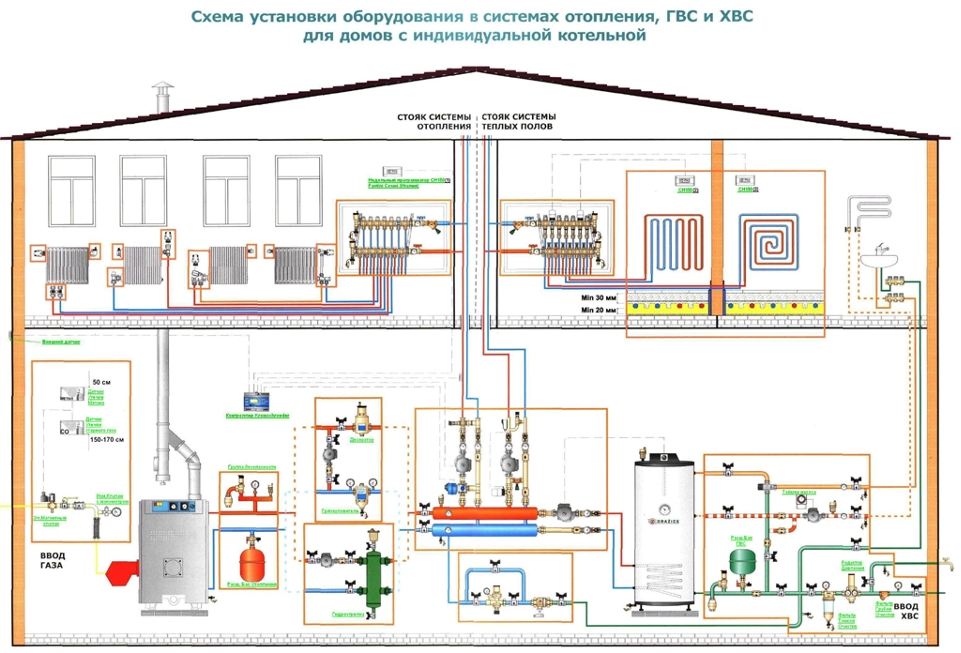

Проектът включва както схемата за инсталиране на самия котел, така и полагането на газопровода от точката на свързване до магистралата. Ако става дума за частна къща, се добавя чертеж на прокарването на комуникациите по парцела.

В контролиращата организация се подават техническият паспорт на котела, инструкцията за експлоатация, сертификатите, заключението от експертизата за съответствие на уреда с всички норми. Необходимите документи се предоставят от производителя на двуконтурния котел.

Съгласуването на документацията може да стане за една седмица или да продължи до 3 месеца, всичко зависи от сложността на проекта. В случай на отказ инспекцията е длъжна да предостави списък с корекции за отстраняване на недостатъците. Ако всички изисквания са спазени, се поставят печати и можете да пристъпите към свързване на оборудването.

Особености на обвързването на стенния модел

Първо трябва да извършите свързванията към отоплителната система, водоснабдяването и електрическата мрежа, ако уредът разполага с елементи за контрол и регулиране. Свързването към газовата магистрала се осъществява от служител на съответната служба или лицензирана фирма. На собственика на жилището му трябва само да купи газомер и газов филтър.

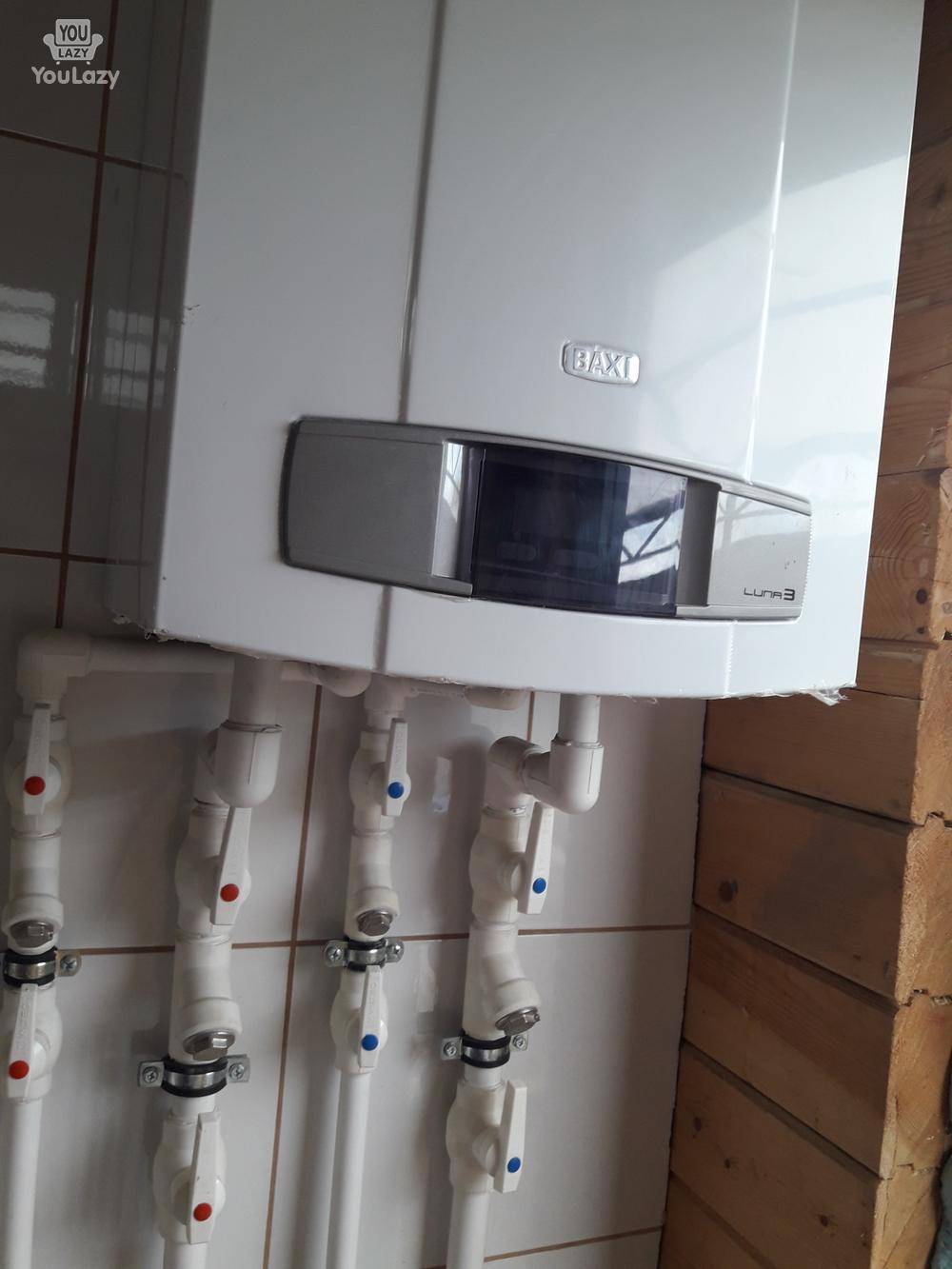

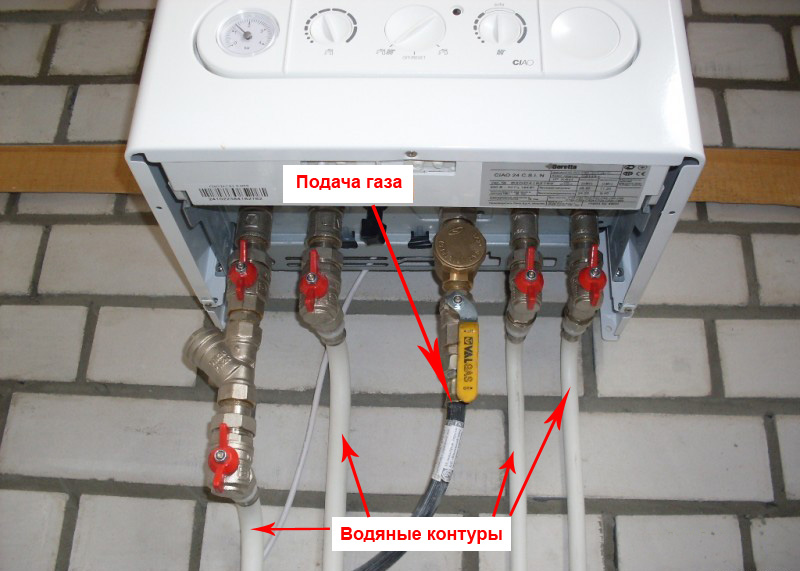

Уредът има 5 тръби за свързване: подаване и връщане на отоплителната система, вход за студена вода и изход за гореща вода плюс подаване на газ. Всички шуцери са удобни за завинтване преди окачването на уреда на стената. Дръжките, които пречат на въртенето, могат да се свалят, като развиете гайката на шпилката. Инсталирането на газовия вентил не може без диелектрична подложка.

Какви изделия и материали ще са необходими в процеса на работа:

• 3 сферични крана с американки размер 1/2″ и 4 същите размер 3/4″;
• 2 филтъра за грубо почистване (механични или самопочистващи се) — монтират се на подаването на студена вода и връщането на отоплителната тръба;
• газов филтър;
• разширителен съд (ако обемът му не е достатъчен за голяма тръбопроводна мрежа, е необходим и мембранен резервоар);
• фитинги за тръбопровода — колена, тройници;
• трижилен кабел (марка ВВГ, напречно сечение 2,5 мм²);
• автоматичен двуполюсен прекъсвач за 20 А.

Този списък е подходящ за топлогенератори с проста конструкция с отворена горивна камера. Скъпите модели са оборудвани с разширителен съд и газов филтър.

Ако налягането на водата е под 1 атм, си струва да инсталирате станция за повишаване на налягането. Тя е безполезна при условие на постоянно налягане на водата в рамките на 2-3 атм.

Допълнително в системата могат да бъдат включени: трети касетъчен филтър за фино почистване, манометри за следене на налягането в различни места на схемата, автоматичен обезвъздушител, циркулационна помпа, стабилизатор на напрежението

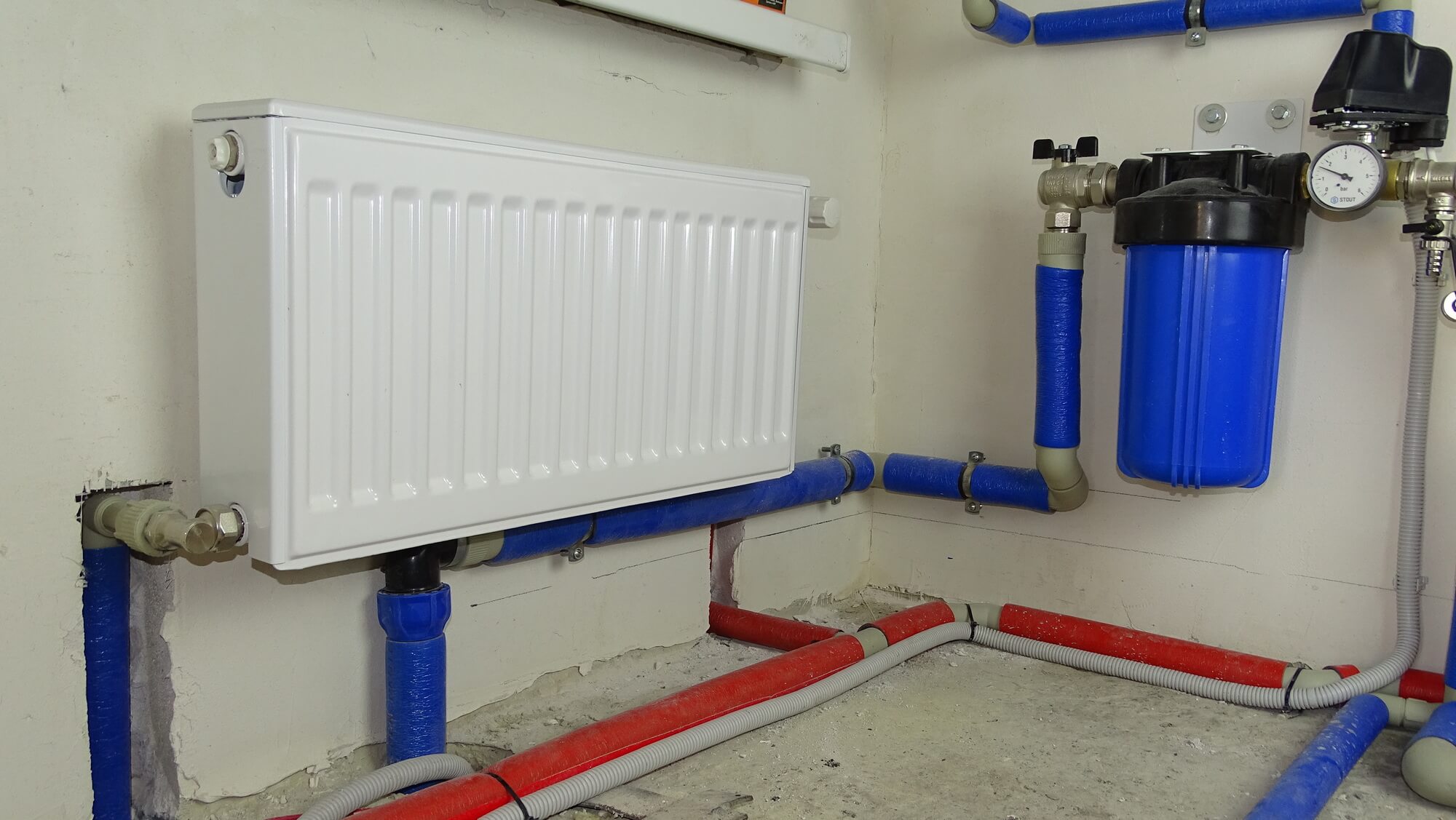

В случай на отделно котелно помещение ще е необходим отоплителен радиатор, който да осигури нормален температурен режим за работа на котела и да го защити от образуване на конденз.

След това окачваме котела на стената, като определим оптималната височина. Не трябва да се окачва под тавана — важно е удобството на експлоатация. Минималното разстояние от тавана до отвеждащия патрубок е 15 см, от пода — 80 см, от стената — 20 см.

За монтажа на уреда ще са необходими две специални скоби, които се доставят в комплекта. Те се закрепват на стената с пластмасови дюбели и самонарезни винтове. За да ги настроите правилно, се препоръчва да използвате нивелир и отвес.

Етап #1 — присъединяване към отоплителната система

Всички сферични кранове за спиране на тръбопровода се монтират повече за обслужване на системата, отколкото с оглед на евентуалното ѝ спиране и демонтаж по време на експлоатация. Отоплителното оборудване се характеризира с надеждност. Пример: спирателният вентил на обратната линия на отоплението е предназначен за почистване на филтъра без източване на топлоносителя.

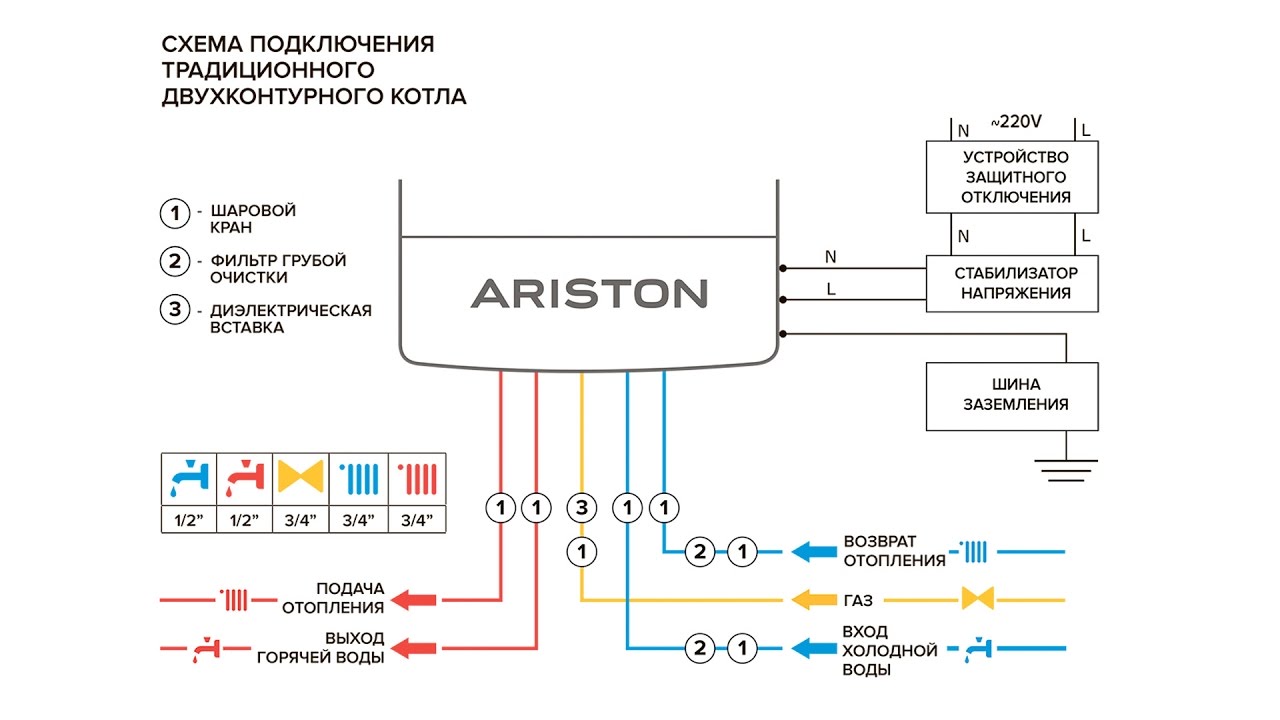

Стандартната схема на свързване е в паспорта на всеки двуконтурен котел. По нея трябва да се ориентирате, извършвайки обвързването на уреда.

Препоръки при свързване:

1. Полуинчови кранове се монтират на водните штуцери и газовото захранване. А DN20 се монтират на патрубките с топлоносител.
2. Арматурата трябва да се завива с патрубките надолу.
3. Филтрите се присъединяват хоризонтално, „носиците“ са обърнати към пода. В такова положение е удобно да се почистват.
4. Външният разширителен съд се присъединява към обратната линия с помощта на допълнителна арматура.
5. Патрубокът за източване се монтира в най-ниската точка на системата.

Ако се планира да се налее в системата като топлоносител незамръзващ антифриз, за допълнителна сигурност трябва да се добавят в схемата допълнителни кранове на подаването и обратната линия. Това дава възможност да се демонтира котелът, без да се източва антифризът.

Етап #2 — свързване на котела към електрическата мрежа

С осигуряването на електроенергия обикновено не възникват затруднения — достатъчно е да включите уреда в контакта. Но тук също има правила и изисквания за безопасност.

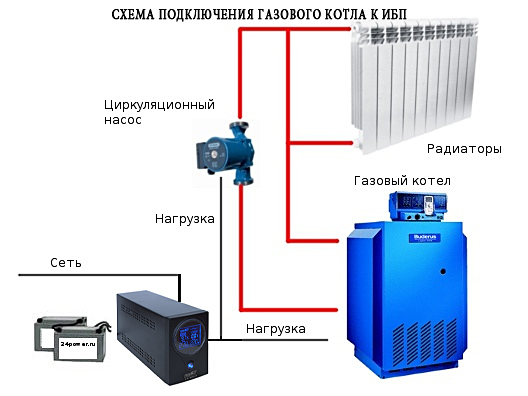

Ако котелът е силно зависим от електричество и подаването му често се прекъсва в района на монтаж, схемата се допълва с източник на непрекъсваемо захранване.

Основното изискване при свързване на уреда към мрежата е заземяване и наличие на автоматичен прекъсвач. Последният се разполага така, че в случай на аварийна ситуация върху него да не попадне вода.

Основни изисквания:

• Необходим е проводник, свързан към заземителния контур. Ако в комплекта няма такъв кабел, проводникът се свързва към корпуса на самия уред.
• Забранено е да се използват стоманени тръби на системата за гореща вода като заземители.
• Кабелът се прокарва в защитна «гофра».

При свързване на турбокотли от европейски производители е важно да не се бърка фазата с нулата. В противен случай електронният блок няма да стартира системата.

Етап #3 — присъединяване на агрегата към комина

В 95% от съвременните къщи се монтират стенни котли с камери на горене от затворен тип и коаксиален димоход. Той се извежда хоризонтално през стена с наклон от 3-5% към улицата за изтичане на кондензата.

Участъците на тръбата от няколко елемента се монтират един в друг по посока на потока на продуктите на горене. Във вертикалния канал съединенията задължително се уплътняват.

На подовия агрегат с голяма мощност ще подхожда само вертикална конструкция, която е в състояние да се справи с голям обем продукти на горене. Тя трябва да има възможно най-малко завои и да стърчи извън границите на покрива на разстояние от 0,5 м.

Монтаж на подовото устройство

Ако двуконтурният топлогенератор изисква електрозахранване, то той се свързва аналогично на стенния «колега». При енергонезависимия уред има вградена намотка от мед или неръждаема стомана за нагряване на водата. В комплектацията на такова оборудване освен горелка, автоматика и топлообменник нищо друго не се доставя.

За инсталиране на енергонезависимия агрегат ще е необходим комплект от предишния списък плюс следните елементи на системата:

• група за безопасност, предпазният клапан на която е проектиран за работното налягане на котела (данните са в паспорта);
• разширителен съд с обем 10% от общото количество топлоносител;
• циркулационна помпа.

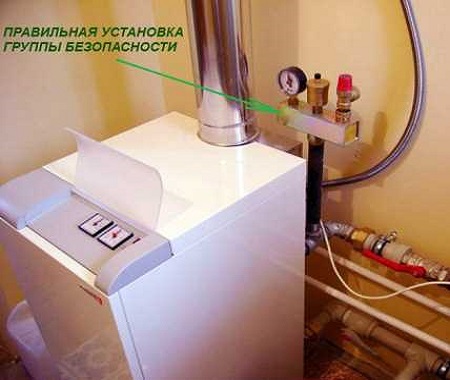

Групата за безопасност винаги се монтира на захранващия тръбопровод до отоплителния уред, за да защити най-скъпата част на системата от разрушаване при рязък скок на налягането.

Разстоянието от котела до устройството трябва да бъде не повече от 50 см. На участъка от тръбата между отопителя и елемента не трябва да се монтират кранове, тройници, магистралата се оставя чиста.

Ако подовият уред се свързва към гравитачна система, се монтира само разширителен съд от отворен тип с преливник. Помпата и групата за безопасност се изключват от схемата.

В тази ситуация са необходими тръби с диаметър 40 мм и повече, които се полагат с наклон от 5 мм на всеки линеен метър от магистралата. Топлогенераторът остава в най-ниската точка, съдът се разполага в най-високата.

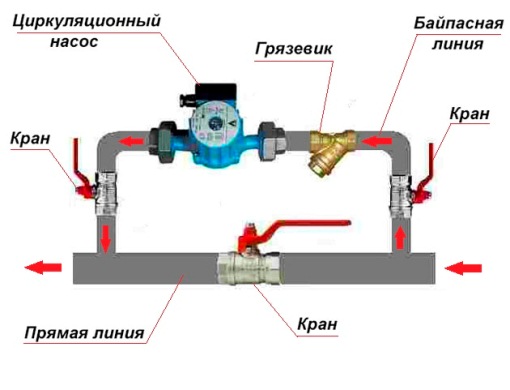

Ако се свързва електричество, е допустима организация на принудителна циркулация с помощта на помпа. В този случай нейният монтаж се осъществява чрез байпас.

Повечето съвременни системи включват циркулационна помпа, което е ефективно, но зависимо от електроенергията. При прекъсване на тока отоплението и загряването на водата спират. Разумно е да се организира алтернативен естествен метод на циркулация за форсмажорни ситуации.

Варианти на схеми с бойлер

Когато стандартната мощност на уреда от 9-13 л не стига за задоволяване на нуждите на обитателите (пример: има вана в санитарното помещение), системата се допълва с бойлер. Ако е избран бойлер за индиректно нагряване, то не може да се имитира поток с допълнителна циркулационна помпа, която се включва и спира по сигнал от термостата.

Неправилната схема води до проблем с продължително нагряване на бойлера. През това време (до 2 часа) отоплението на къщата не работи, помещенията изстиват. Освен това се намалява ресурсът на котела поради ефекта на „тактиране“ и постъпване на гореща вода във вторичния контур, вместо студена. В самия бойлер се размножават бактерии.

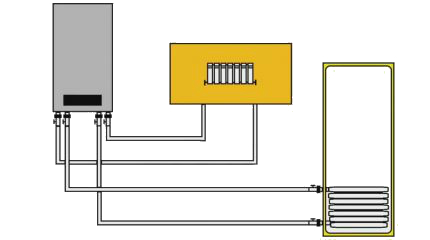

Правилната схема се състои в свързване на индиректния бойлер към отоплителния контур. Термостатът се свързва с автоматиката на котела. Изходящите патрубки за БГВ просто се запушват.

В тази схема нагряването между контурите се осигурява от трипътен вентил. Бойлерът се зарежда за 20-25 минути. Запушвалките не влияят на ресурса на топлогенератора.

По-практични варианти са инсталирането на бойлер за послойно нагряване (има модели за двуконтурни уреди) или електрически акумулатор. При първия липсва топлообменник, което намалява цената на системата. Вторият значително подобрява комфорта при ползване на гореща вода.

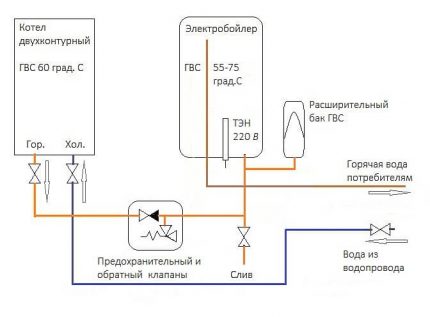

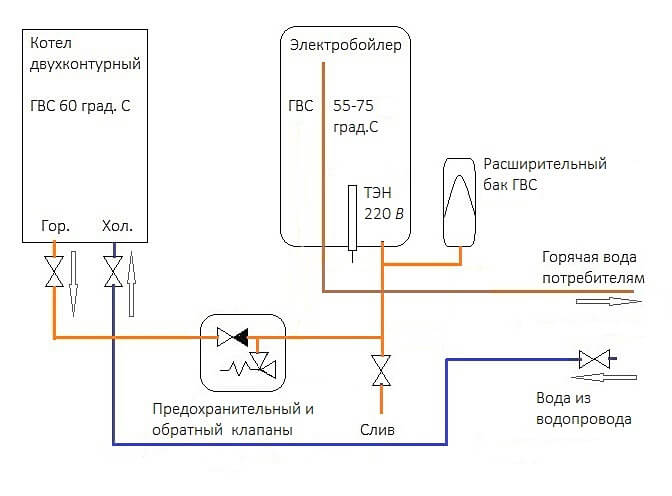

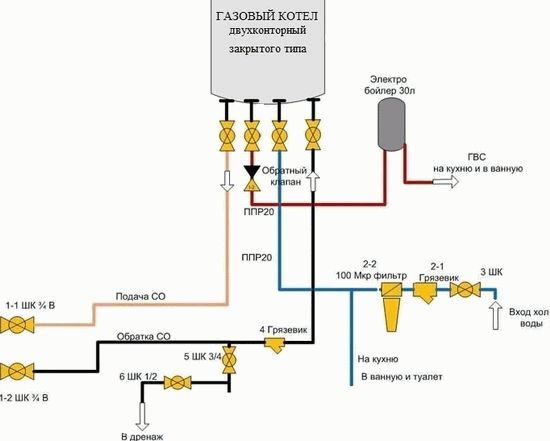

В схемата с електробойлер на тръбата за захранване се монтират възвратен и предпазен клапан. От последния понякога изтича вода, която трябва да се изхвърли. Предпазният клапан изисква ръчна проверка 2 пъти месечно.

В случай на електробойлер се препоръчва допълнително да се инсталира разширителен съд. А ако налягането в системата е над 6-8 бара, ще е необходим редукционен клапан за намаляването му.

Допълнителни препоръки за монтаж

Категорично не трябва да се намалява диаметърът на вътрешното сечение на свързваните тръби. Оптималната стойност за котел до 28 kW е минимум 20 мм за отопление и минимум 15 мм за водоснабдяване.

Ако бойлер не е предвиден в схемата, по-разумно е уредът да се инсталира по-близо до крана за гореща вода, който се използва често.

В случай на свързване на топли подове, системата се допълва с отделно отклонение с колектор и циркулационна помпа.

Изводи и полезно видео по темата

Принцип на работа на двуконтурен котел. Предимства и ограничения на модела.

Анализ на схемата за свързване на двуконтурен топлогенератор с препоръки относно нюансите на инсталирането.

Свързване на бойлер в системата – последици от неправилен монтаж.

След събирането и подготовката на документацията е необходимо двуконтурният котел да се свърже към отоплението, електричеството и комина. Уредите са различни, но изискванията за техния монтаж са еднакви. Особеностите на конкретния модел са посочени в инструкцията за експлоатация.

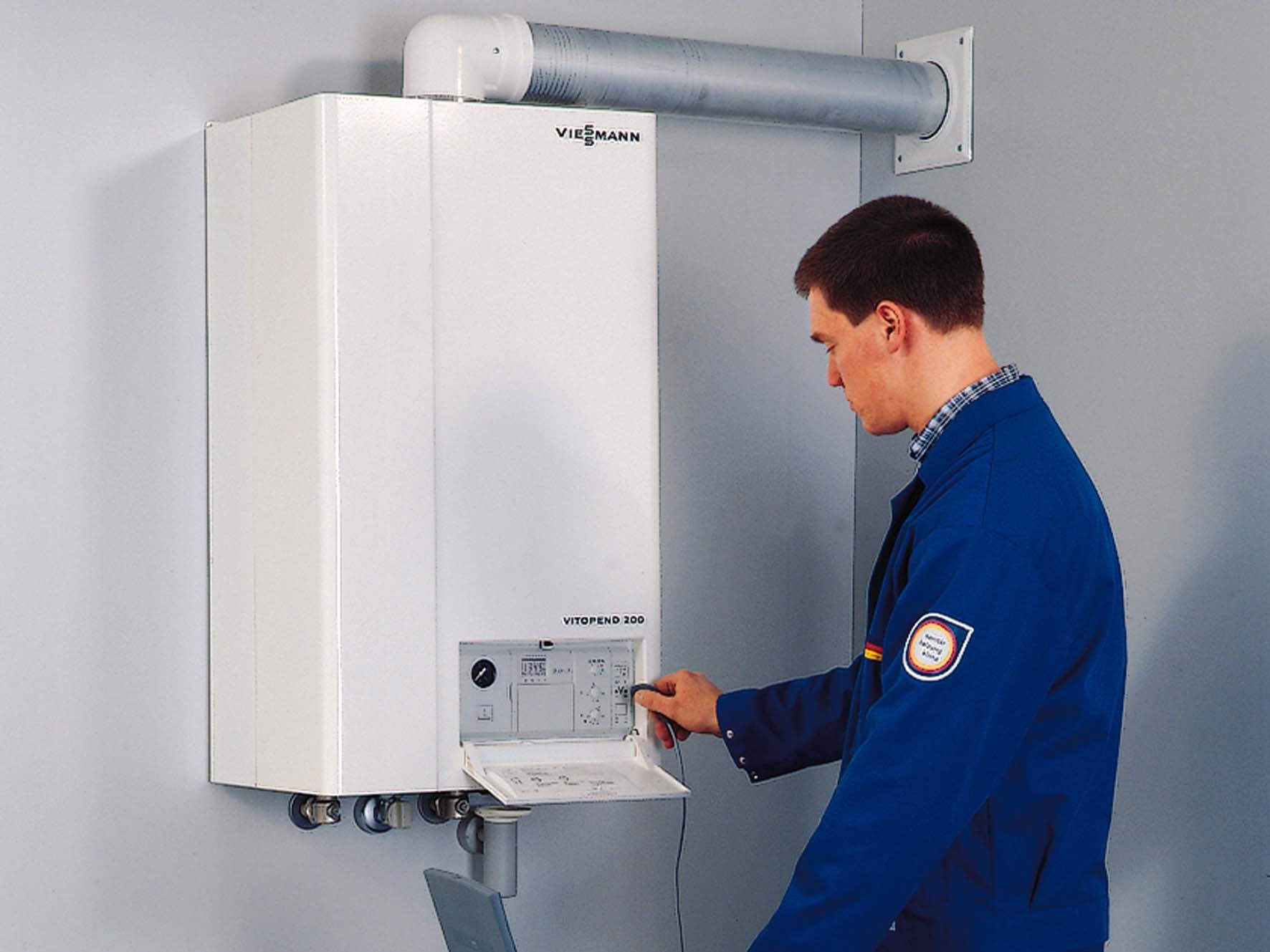

Първото пускане на агрегата е по-разумно да се довери на специалист от газовата служба. Той ще извърши опресовка на двуконтурния котел, ще провери всички блокове, ще настрои режимите и ще инструктира собственика относно експлоатацията на оборудването.
