Монтаж на газов котел Protherm: особености и основни етапи на инсталиране + схеми за свързване

Дори и най-луксозният интериор и привлекателният декор няма да радват домочадците, ако те трябва да страдат от влага и студ. Съгласете се, че комфортната температура е основният ключ към уюта. Затова монтажът на газов котел Protherm се превръща в ключ към пълноценното благоустрояване на апартамента или къщата. Но как да го направите правилно и можете ли да се справите сами?

В тази статия ще говорим подробно за особеностите на монтажа на котлите, за нюансите и схемите за свързване на популярните модели на марката. Само при спазване на нормите и изискванията при инсталиране газовото оборудване на марката служи дълги години без прекъсвания, осигурявайки топлина на всяко жилище.

Особености на монтажа на газово оборудване Protherm

Монтажът на газови котли Протерм, както и монтажът на всяко отоплително оборудване, има свои особености. В зависимост от вида на котела потребителят трябва да вземе предвид някои нюанси, които влияят на безопасността на експлоатация и енергийната ефективност на техниката.

Общи изисквания за инсталиране на котли

При монтажа на стенни газови котли Protherm е необходимо да се спазва минималното допустимо разстояние между котела, тавана и пода. При окачване на котела от тавана трябва да остават не по-малко от 50 см, до пода – 80 см.

Ако стената, на която се извършва монтажът на котела, е изработена от горими материали, трябва допълнително да се оборудва с метален лист с дебелина не по-малко от 3 мм.

Предварително трябва да се обърне внимание и на ел. инсталацията. Кабелът, от който ще бъде захранван котелът Протерм, трябва да бъде опънат без извивки и прегъвания. Имайте предвид, че ел. инсталацията ще обезпечава работата само на газовото оборудване, не може да включвате друга техника към нея. Осигурете заземяване на котела.

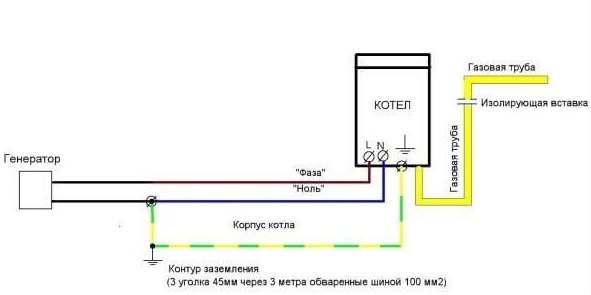

На схемата е представена схема на стандартно заземяване на газов котел. Контурът за заземяване може да се оборудва със собствени сили.

След разопаковане преди монтажа измийте тръбите, за да отстраните прахта от всички кухини. Мръсотията може да запуши системата на котела Protherm, затова предварителното почистване е задължително.

Ако изборът е паднал върху тежък подов модел, на мястото на монтажа се препоръчва да се направи замазка или да се положат бетонни плочи. Важно е готовата платформа да бъде изравнена точно по ниво. Повече технически норми и изисквания за инсталиране на подови котли сме представили в друга наша статия.

Ако моделът изисква свързване към комин, задължително проверявайте тягата преди свързване към системата. Допълнително трябва напълно да инспектирате проходимостта на комина и да почистите шахтата му.

Газовите агрегати, произведени от словашката компания, се различават по тип монтаж и мощност:

1. Стенните котли притежават по-малка мощност, но струват значително по-евтино. При това характеристиките на техниката позволяват пълноценно отопление на частна къща.
2. Подовете газови котли на Протерм притежават по-голяма производителност, струват по-скъпо, при монтажа заемат значително повече място. Преди инсталиране може да се наложи изливане на отделна основа. Затова моделите са по-малко популярни сред домакинствата, но въпреки това се радват на търсене сред собствениците на големи къщи.

По-долу са разгледани по-подробно популярните серии и модели газови котли.

Линии на стенни газови котли на марката

Благодарение на атрактивната цена и относителната компактност, стенните котли се радват на голямо търсене. Протерм произвежда няколко линии оборудване за създаване на ефективна отоплителна система в частна къща или апартамент в многоетажна сграда.

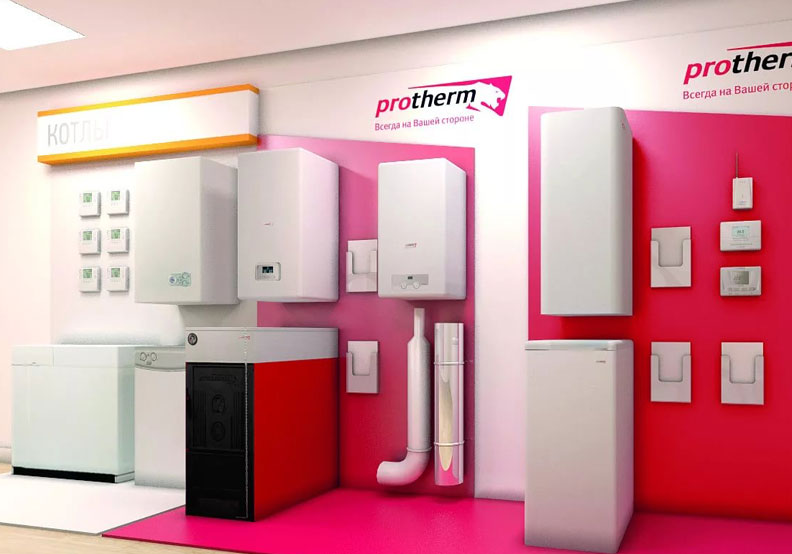

В офисите на официалните представители можете да се запознаете с продуктовите линии на завода в комфортна обстановка, като разгледате техническите характеристики и получите, ако е необходимо, професионална консултация.

На местния пазар са търсени три линии.

1. Серия „Пантера“ включва шест производителни модела с мощност 12-35 kW с маркировка KTV, KOV и KTO. Моделите KTV са оборудвани с принудителна система за отвеждане на продуктите на горене, поради което са подходящи за помещения без комин. Моделите от серия KOV се свързват към комин с естествено отвеждане.
2. Линия котли „Рис“ е представена от три модела с мощност 24 и 28 kW с принудителна система за отвеждане на продуктите на горене.
3. Двуконтурните котли „Гепард“ с мощност 23 kW включват модели 23 MOV и 23 MTV. Модификациите се различават по отвеждането на продуктите на горене: при 23 MOV то е естествено, а при 23 MTV – принудително.

Агрегатът трябва да бъде избран, като се вземат предвид неговата потенциална производителност, отопляемата площ и изискванията за монтаж.

Серии на подови газови котли Protherm

Изделията за подов монтаж притежават сериозна мощност, поради което се използват за отопление на големи помещения с високо ниво на топлинни загуби.

Три популярни линии оборудване на Протерм се справят отлично с поставените задачи и притежават свои собствени особености, които трябва да се вземат предвид при монтажа.

Котли „Мечка“ и „Гризли“

Подовите котли с чугунен отоплителен кръг се различават по своите характеристики.

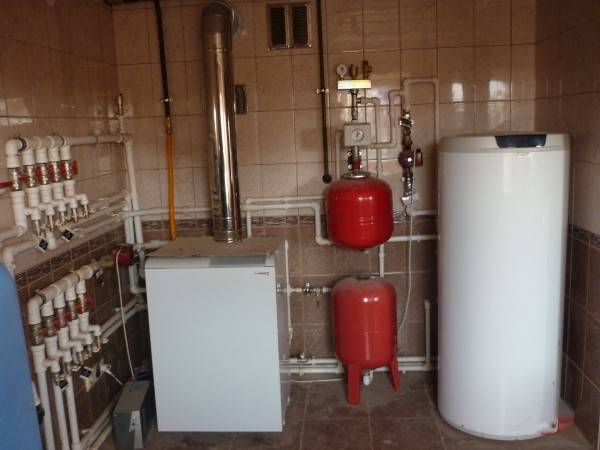

Подовите модели Протерм са по-подходящи за отопление на производствени помещения. Но и това оборудване може да се инсталира у дома.

Всяка от моделите има свои функционални особености.

1. Моделната гама KLZ се характеризира с КПД 90-92% и мощност 20-50 kW. Устройствата са оборудвани с вграден бойлер от 90 l и система за електрическо запалване.
2. Едноконтурните модели от серия KLOM имат КПД около 92% и предвиждат свързване на капацитет за непряко нагряване.
3. Линията PLO, както и KLOM, позволява допълнително вграждане на бойлер в системата. Мощността на оборудването е 20-60 kW, позволява нагряване на топлоносителя до 90 градуса.
4. Техниката от серия TLO обединява едноконтурни модели с мощност 20-50 kW, оборудвани с едностепенна атмосферна горелка. Отвеждането на димните газове е естествено.

Още едно направление с промишлено предназначение, което се отличава от «Мечка» с по-голяма мощност (65-150 kW) и типа на използваното гориво. Оборудването работи изключително на природен газ. Котлите са оборудвани със степенна горелка, система за естествено отвеждане на дима и електрическо запалване.>

Подови котли «Бизон»

Промишлени подови котли с двуходов газоход с реверсивен пламък с впечатляваща мощност от 70 до 3500 kW могат да работят както на природен газ, така и на течно гориво. При достатъчно умерен разход устройствата имат КПД около 92%.

Но преди да свържете подовия газов котел Protherm от серия «Бизон», трябва да се погрижите за изграждането на система за принудителна циркулация на топлоносителя.

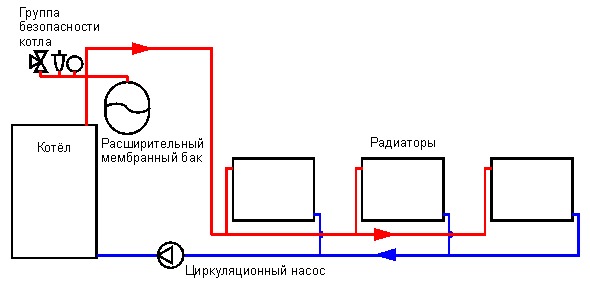

Подробната схема на принудителна циркулация на топлоносителя е ясно разгледана на схематичния чертеж. На чертежа е показана необходимостта от инсталиране на циркулационна помпа.

Свързването на оборудването е доста сложно, но повишената мощност напълно оправдава всички разходи за монтаж и обслужване на агрегата.

Схеми и етапи на свързване на стенен котел

Монтажът на газовото оборудване трябва да се извършва от специалист. Въпреки това схемата на свързване на стенния газов котел Protherm трябва да бъде достъпна и разбираема и за обикновения потребител. Тъй като серия «Пантера» е най-популярна благодарение на бързото загряване на вода по технология Aquafast и възможността за инсталиране на оборудването в помещение без комин, нека разгледаме подробностите на свързване на котлите на примера от серия KTV.

Етап #1 — запознаване със схемата за монтаж

На първо място трябва внимателно да разгледаме конструктивните особености на модела и схемата на монтаж. Цялата тази информация е в ръководството за потребителя, което се доставя заедно с оборудването.

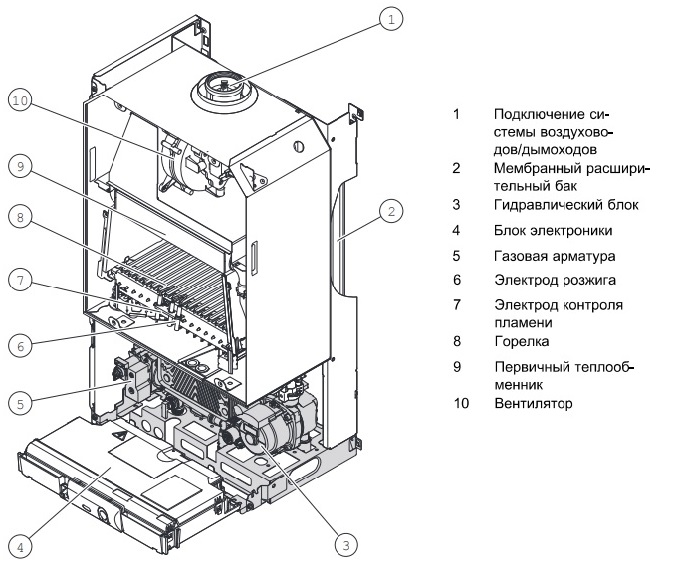

Устройството на самото оборудване е представено на схемата по-долу.

Подробна схема на устройството на стенен котел Протерм се предоставя във всяка инструкция от производителя

Преди непосредствения монтаж е необходимо внимателно да се обмисли разводката на всички тръби.

Схемата на монтажа е разгледана по-долу.

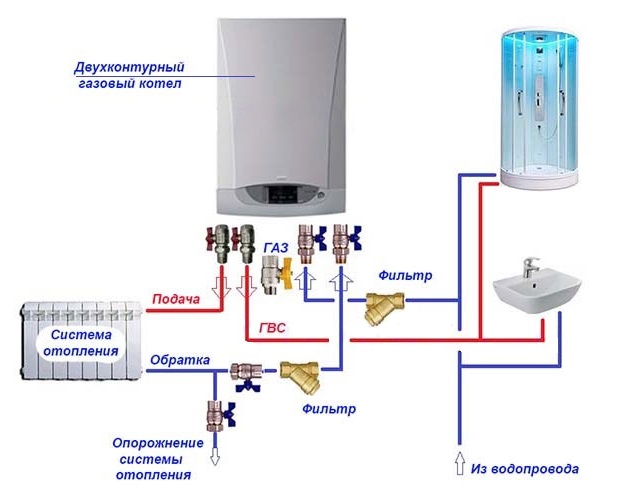

Такъв котел може да стане център на цялата индивидуална система за отопление и загряване на вода, примерната разводка в която е показана на тази схема

Етап #2 — окачване на оборудването на стената

След като е проверена комплектността на доставката и е избрано помещение за инсталиране, отговарящо на изискванията за безопасност, може да се използва монтажният шаблон, определящ местата за пробиване на отвори.

Но предварително е необходимо да се уверите, че избраната стена е способна да издържи натоварването и теглото на изделието, а закупените крепежни елементи могат да бъдат използвани върху конкретния материал на повърхността.

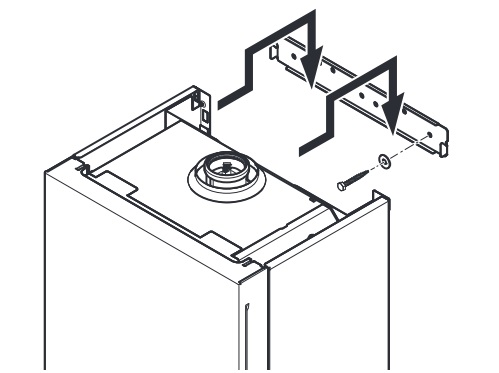

Принципът на окачване на газовия котел е показан на схемата.

Газовите котли Протерм се окачват на стената по стандартен начин, както и другите стенни газови модели

Етап #3 — монтажни работи

Основните монтажни работи протичат на няколко стъпки.

1. Обтегателното резбово съединение от комплекта се инсталира на газопровода.
2. След това се проверява дали обемът на вградения разширителен съд е достатъчен. Ако капацитетът му е недостатъчен, трябва да се оборудва конструкцията с допълнителен разширителен съд, като се монтира на обратната линия на отоплителната система, максимално близо до котела.
3. Ако необходимостта от монтаж на допълнителен съд е налице, на изхода на котела също трябва да се вгради възвратен клапан.
4. Всички захранващи линии преди инсталиране трябва да се промият внимателно.
5. Тръбопроводът за студена вода се оборудва със спирателен кран и възвратен клапан.

След това може да се проверява газомерът: този възел трябва да бъде проектиран за пропускане на очаквания разход на газ. Ако уредът за отчитане отговаря на зададените характеристики, може да се присъединява газовата система към захранващата или обратната линия на отоплителната система. Нагледно този процес е показан на схемата.

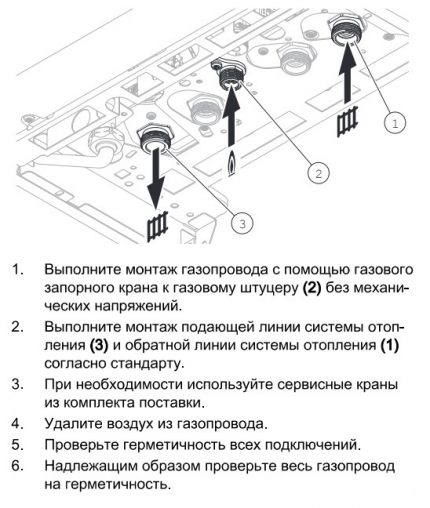

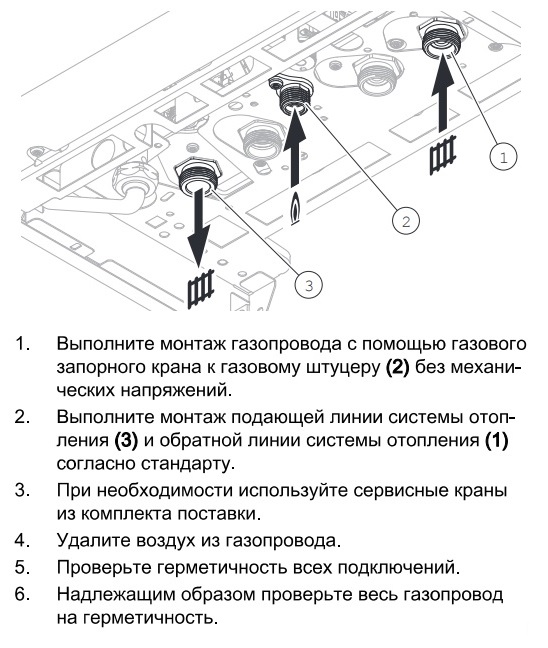

Присъединяването на газовата система към котела изисква особено внимание и спазване на всички норми за безопасност. Тези действия трябва да извършва представител на газовата служба, който има специален допуск

Присъединяването на гореща и студена вода, както и на бойлера за гореща вода и дренажния маркуч, се извършват по следните стандарти.

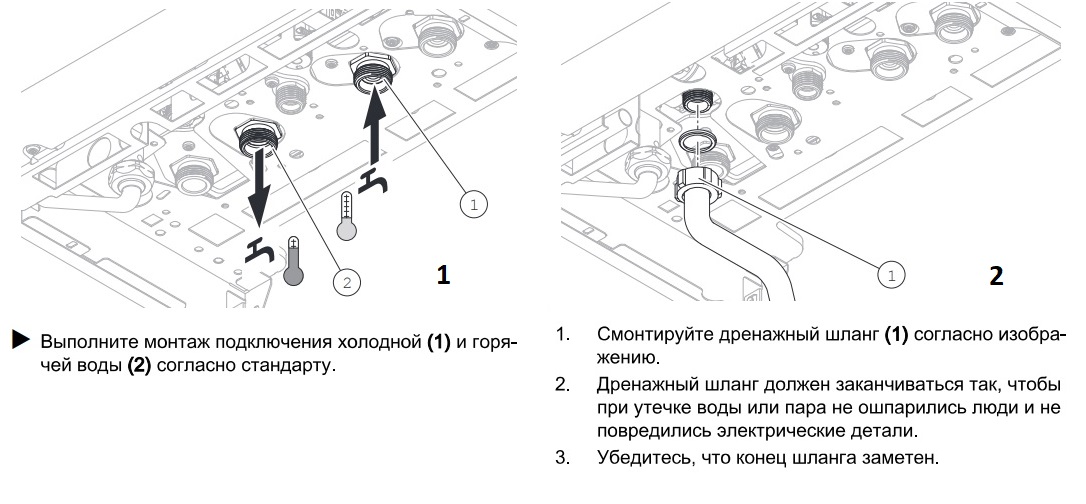

Свързването на топла и студена вода е представено на схемата в инструкцията за котела Protherm (схема 1). Ясното свързване на дренажния маркуч е показано на фигура 2.

След това се осъществява свързването на системата за отвеждане на продуктите на горенето. Котелът KTV, на чийто пример разглеждаме процеса на монтаж, е оборудван със затворена камера на горене. Отвеждането и постъпването на въздуха в него става принудително чрез коаксиална система, за което в конструкцията е предвидена турбокамера с вграден вентилатор.

Производителят предлага няколко начина за монтаж на коаксиален димоотвод, сред които можете да изберете най-подходящия вариант. Основното при това е да се предвиди кондензатът да изтича извън системата или към специално монтирани кондензатосъбирачи.

Етап #4 — свързване на котела към електрозахранване

Захранващата линия за свързване на котела трябва да има стабилизатор и автоматичен прекъсвач.

Електромонтажът на газовия котел протича по обичайния начин:

1. Свързващите проводници се прокарват през кабелния вход и се скъсяват до приемлива дължина.
2. На освободения от изолация и оплетка кабел се навинтва съответният щекер.
3. Когато всички жили са здраво вкарани в щекерните клеми, самият щекер се поставя в съответното гнездо на платката.
4. Накрая е необходимо да се закрепят всички кабели със специални скоби.

С подобни манипулации ще се справи всеки свестен майстор. Обаче монтажните работи, проведени от сертифициран специалист, са по-безопасни и отговарят на изискванията на завода-производител.

Тънкости при настройка и експлоатация на котела

За създаване на оптимално комфортен микроклимат в дома всеки котел от Протерм трябва да се настрои. Автоматиката на моделите позволява напълно да се адаптира работата на устройството според собствените си нужди и предпочитания и самостоятелно да се регулира температурният режим във всяко помещение.

Така нареченият „електронен мозък“ на котела дава възможност:

• да диагностицира неизправности, да запазва в паметта последните 10 грешки;
• да регулира нивото на пламъка в горелката благодарение на термодатчика;
• да стартира автономно работата на отоплителната система;
• да следи показателите на температурата;
• да изключва напълно функционирането на котела благодарение на предварителните настройки при аварийна ситуация или при необходимост и т.н.

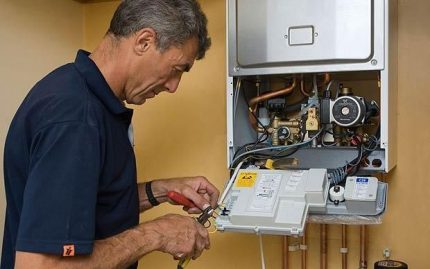

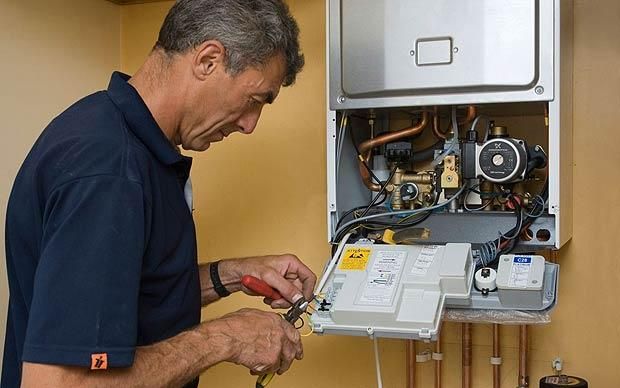

Настройката на електронната система се извършва съгласно заводската инструкция, доставяна в комплекта. От съображения за безопасност при експлоатация настройката трябва да се довери на майстор.

Компания Protherm отговорно се отнася към обслужването на своето оборудване и квалификацията на майсторите. Затова не рядко специалистите преминават официална сертификация от производителя.

За да се повиши ефективността на работа на газовия котел, струва си да се запознаете с редица тънкости от неговата работа.

Съществуват определени нюанси, разбирането на които ще е от полза за всеки собственик на котли Protherm:

1. За да регулирате по-прецизно температурата на топлоносителя, можете да свържете стаен термостат към газовия котел.
2. Термостатът, свързан към температурния датчик в помещението, също ще позволи лесно да настроите необходимата температура в конкретната стая.
3. Ако налягането в агрегата Протерм леко е спаднало, можете да възстановите нивото му чрез стандартен рестарт на котела.
4. За да напълните максимално резервоара на топлоносителя, първото пускане на системата трябва да се извърши с настройка на възможно най-високата температура.
5. Ако КПД на котела е спаднал, е необходимо да се изключат наличието на сажди и котлен камък, да се диагностира системата за липса на въздушни мехурчета. Няма да е излишно и монтирането на ограничител на тягата. Препоръчваме ви да се запознаете с най-добрите начини за повишаване на КПД.
6. При стабилно недостатъчно налягане в отоплителната система е необходима инсталация на циркулационна помпа.

Тези тънкости ще позволят оптимално да се настрои работата на сложното оборудване.

Изводи и полезно видео по темата

Нюансите на свързване на турбокотел Протерм са подробно описани от майстор-професионалист в кратко и разбираемо видео:

Отоплителната система с котли Протерм се отличава с надеждност и дълготрайност. Стеновото оборудване има привлекателен дизайн и е интуитивно за управление: цялата информация се показва на дисплея, благодарение на който можете лесно да контролирате всеки етап от работата на техниката. Инсталираният от специалисти газов котел, при спазване на експлоатационните норми, ще радва своите собственици със стабилна работа и комфортен микроклимат.

Искате ли да допълните нашия материал с полезни съвети за инсталиране на котела? Или да разкажете за проблемите, с които сте се сблъскали, решили да се заемете със самостоятелно свързване на газово оборудване? Пишете за своя опит, участвайте в дискусиите – блокът за коментари е разположен по-долу.
