Свързване на стаен термостат към газов котел: ръководство за монтаж на терморегулатора

Икономия на електроенергия и газ, стабилна комфортна температура, минимум време, изразходвано за регулиране на отоплителното оборудване – всичко това не са прищявки, а напълно обосновани изисквания към правилно организиран отоплителен процес.

Ето защо свързването на стаен термостат към газов котел, за да се осигурят всички горепосочени условия, става очевидна необходимост. Ще ви разкажем за принципа на работа на терморегулатора и за разновидностите на устройството. Ще разгледаме разликите във функционалността на различните модели.

В статията са подробно описани принципите на свързване на контролера на температурния режим. Дадени са правила за инсталиране на различни варианти на устройството. Следвайки нашите препоръки, вие ще можете да извършите монтажа самостоятелно, без да прибягвате до помощта на топлотехници.

Предимства от използването на термостат в отоплението

Газовото отопление само по себе си е благо и значително повишава качеството на бита. Но опростяването на управлението на газовото отоплително оборудване е не по-малко актуален въпрос.

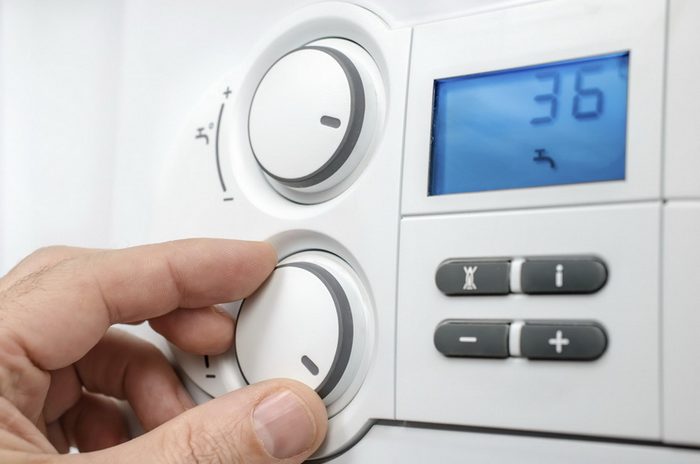

Настройката и управлението на работата на газовия котел може да се извършва по два начина – ръчно или с помощта на термостат, който автоматично ще осигури стабилен температурен режим.

Ръчната регулировка помага да се зададе определена температура на топлоносителя в системата – при повишаване на температурата до зададените стойности котелът се изключва, при понижаване – се включва. В резултат на това температурата в дома се поддържа на определено ниво.

Но с промяната на температурата навън установеният режим се оказва неправилен и се налага ръчно да препрограмирате отоплителното устройство. Такива манипулации се извършват през целия отоплителен сезон, а това е неудобно.

Рязкото повишаване на температурата навън, нагряването на стаята от слънчевите лъчи често изискват незабавно изключване на отоплителната система. Своевременното изключване ще извърши терморегулаторът.

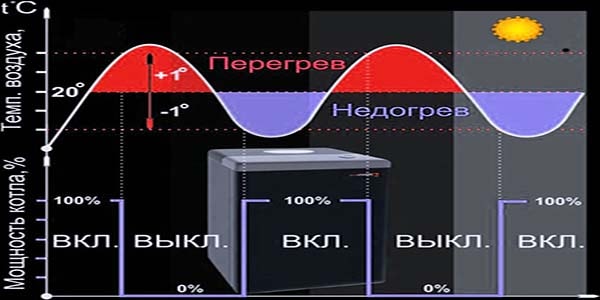

Освен това ръчната регулировка означава работа на газовия котел в режим на постоянни включвания-изключвания, с период на работен цикъл с продължителност около 10 минути. Това не се отразява по най-добрия начин на продължителността на работа на котела.

Още в система с ръчно регулиране, независимо от работата на функцията за отопление, се осигурява постоянна циркулация на топлоносителя с помощта на помпено оборудване, а това означава, че се изразходва излишна електрическа енергия.

Прилагането на термостат за управление на работата на газовия котел напълно отстранява проблемите с тактирането, а също така изключва резките скокове на температурата.

Автоматичното регулиране, за разлика от ръчното управление, изключва циркулационната помпа. Като реагира на температурата на въздуха в помещението, а не на топлоносителя в отоплителния кръг, термостатът за котел за отопление поддържа стабилна температура в стаята.

В резултат микроклиматът в дома значително се подобрява, честотата на включванията на котела намалява, а това означава, че се увеличава неговият експлоатационен живот.

Икономията на енергия при използване на автоматичен терморегулатор достига 30%, но дори най-евтиният програматор осигурява икономия от не по-малко от 15%.

Използването на термостат дава и други предимства:

• устройството задава оптимален/икономичен температурен режим в зависимост от времето на деня;
• решава проблемите с тактирането на газовия котел – честото включване и изключване;
• улеснява експлоатацията и повишава надеждността на отоплителната система.

Това е само част от очевидните предимства, общи за всички типове терморегулатори. Предимствата на отделните модели могат да бъдат по-подробно проучени непосредствено преди покупката.

Видове терморегулатори за газови котли

Термостатите могат да бъдат разделени на следните три основни типа: механични, електронни и електронни безжични.

Проводните модели струват по-малко, но изискват прокарване на кабел — монтажа на терморегулатора на газовия котел е по-добре да се извърши преди или по време на ремонтните работи в дома. Безжичните модели са по-скъпи, по-функционални, по-удобни.

Изборът на термостат за свързване към газова отоплителна система се осъществява, като се вземат предвид следните основни критерии:

• функционалност;
• точност на регулиране;
• цена на терморегулатора;
• простота на използване и монтаж.

По функционалност се различават:

• прости термостати — помагат да поддържат зададената температура в дома;
• безжични терморегулатори — имат блок предавател, който се поставя в друго помещение за по-точно регулиране на температурата;
• програмируеми — позволяват да се настрои стабилен температурен режим отделно за деня и нощта, да се програмира работата на отоплителната система по дни от седмицата, което значително намалява разхода на гориво;
• с функция на хигростат — помагат да контролират нивото на влажност в помещението, като го намаляват или увеличават според настройките.
• С допълнителен датчик за под – моделът се използва, включително, за регулиране на температурата на топлоносителя в системата «топъл под».
• С допълнителен датчик за нагряване на вода – устройството се прилага както за регулиране на температурния режим на топлата вода, така и за управление на отоплителната система.

Отделно трябва да се споменат програматорите — по-сложни от гледна точка на функционалност термостати, които се инсталират, включително за управление на климатични системи в така наречените умни домове.

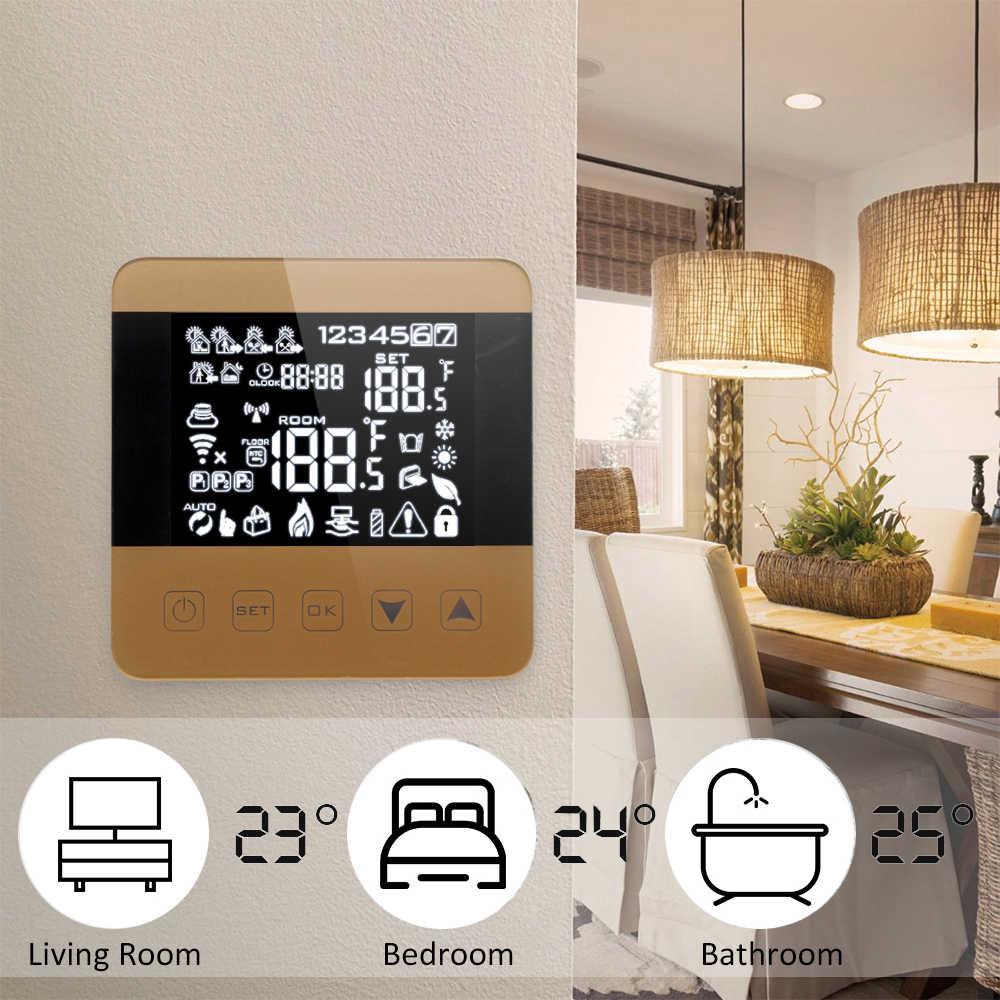

Съществуват модели Wi-Fi термостати с гласово управление. Такива стайни регулатори поддържат няколко чужди езика, могат да се управляват чрез смартфон. При прекъсване на електричеството се активира функцията за запаметяване, която запазва настройките на програматора.

Програматорите управляват работата не само на отоплително и водонагревателно оборудване, но и на климатици, помпи, други устройства. Някои от тях помагат да се програмира индивидуален температурен режим за всеки ден от седмицата с възможност да се зададат от 1 до 6 фиксирани режимни точки.

Общи принципи на свързване на термостата

Начинът и схемите за свързване на термостата към самото отоплително оборудване могат да се научат от техническия паспорт на газовия котел. Съвременното оборудване, независимо от производителя, предполага наличие на точки за свързване за термостат. Свързването се извършва с помощта на клеми на котела или кабел на терморегулатора, който е включен в комплекта на доставка.

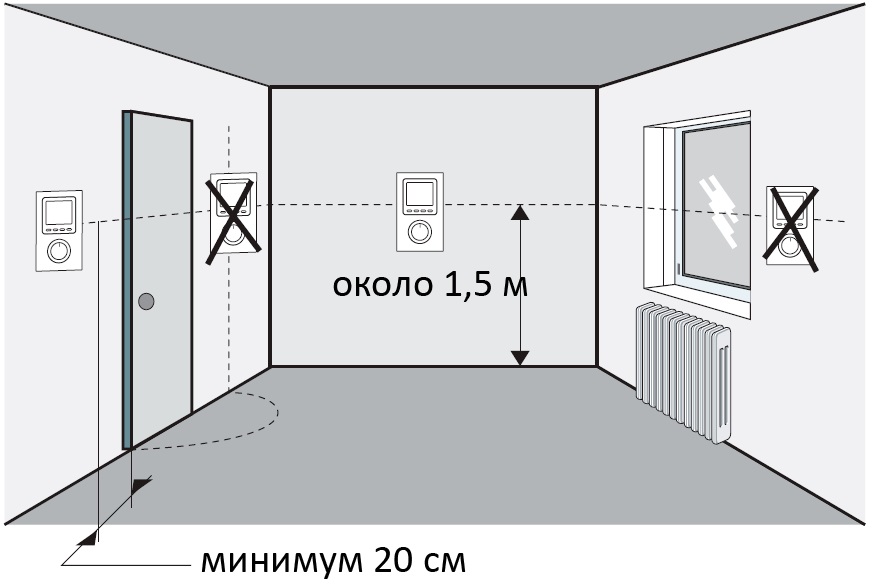

В случай на използване на безжичен термостат, измервателният блок трябва да се поставя само в жилищно помещение. Това може да бъде най-студената стая или стаята, където най-често се събира най-голям брой хора, детската стая.

Поставянето на блока на терморегулатора в кухня, хол или в котелно помещение, където температурният режим е непостоянен, е нецелесъобразно.

На термостата не трябва да попадат слънчеви лъчи, той не трябва да се намира на течение, близо до отоплителни уреди и електротехника, излъчваща голямо количество топлина — топлинните смущения влияят зле на работата на устройството.

Свързването на различни типове и модели термостати може да има свои особености, монтажът се извършва съгласно инструкцията на производителя, която е приложена към уреда.

Препоръките включват изчерпателно описание на работата на регулатора, начина и схемите за свързване. По-нататък ще разкажем как правилно да свържете терморегулатора към газовия котел и за особеностите на монтажа на най-типичните модели регулатори.

Свързване на механичен термостат

Термостатът от механичен тип се отличава с надеждност и простота на конструкцията, ниска цена, дълъг експлоатационен живот.

При това той поддържа само един температурен режим, който се задава чрез промяна на положението на дръжката върху отметката на температурната скала. Повечето терморегулатори работят в температурен диапазон от 10 до 30°C.

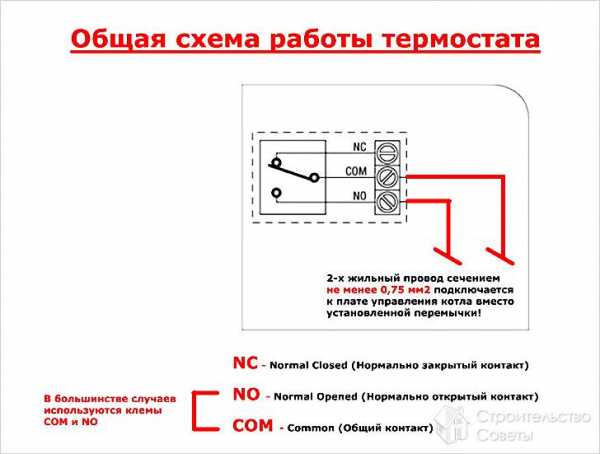

За свързване на механичен термостат към климатик се използва клема NC, а към газово или друго отоплително оборудване – клема NO

Механичният термостат има най-прост принцип на действие и се задейства чрез отваряне и затваряне на веригата, което става с помощта на биметална пластина. Към котела термостатът се свързва чрез клемна кутия на платката за управление на котела.

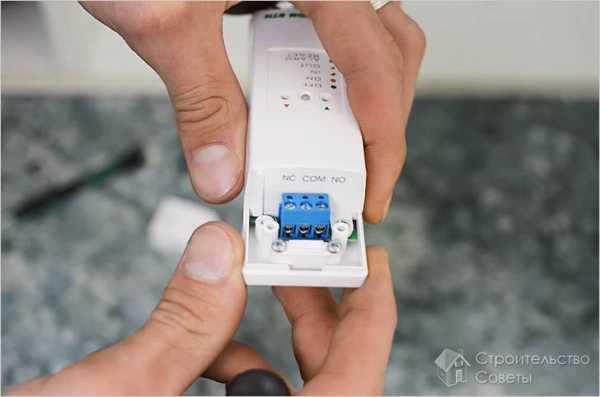

При свързване на термостата обръщайте внимание на маркировката – тя присъства практически на всички модели. Ако няма обозначения, използвайте тестер: притиснете една сонда към средната клема, а с втората проверете страничните и определете двойката разтворени контакти.

Монтаж на електронен терморегулатор

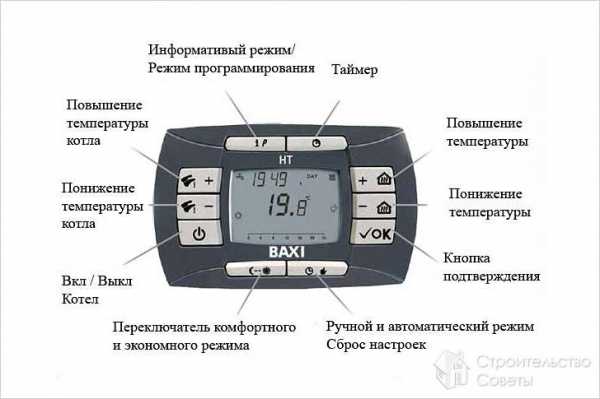

Конструкцията на електронния термостат предполага наличие на електронна платка, която отговаря за управлението на устройството.

Управляващият сигнал е потенциал – на входа на котела се подава напрежение, което води до затваряне или отваряне на контакта. Към терморегулатора трябва да се подаде напрежение 220 или 24 волта.

Електронните терморегулатори позволяват да се извършват по-сложни настройки на отоплителната система. При свързване на електронен термостат, към него се водят захранващ проводник и нула. Устройството подава на входа на котела напрежение, което стартира работата на оборудването.

Термостат с електронно управление се използва за организиране на работата на сложни климатични системи. Той ще помогне в управлението не само на атмосферен или турбиниран газов котел, но и на помпа, климатик, сервозадвижване в отоплителната система.

Как да свържете безжичен термостат?

Безжичният терморегулатор се състои от два блока, единият от които се инсталира в жилищно помещение и изпълнява роля на предавател. Вторият блок се монтира около отоплителния котел и се свързва към неговия клапан или контролер.

Предаването на данни от единия блок към другия се осъществява по радиоканал. За управление на устройството контролният блок е оборудван с LCD дисплей и малка клавиатура. За свързване на термостата се настройва адресът на сензора и блокът се поставя в точка със стабилен сигнал.

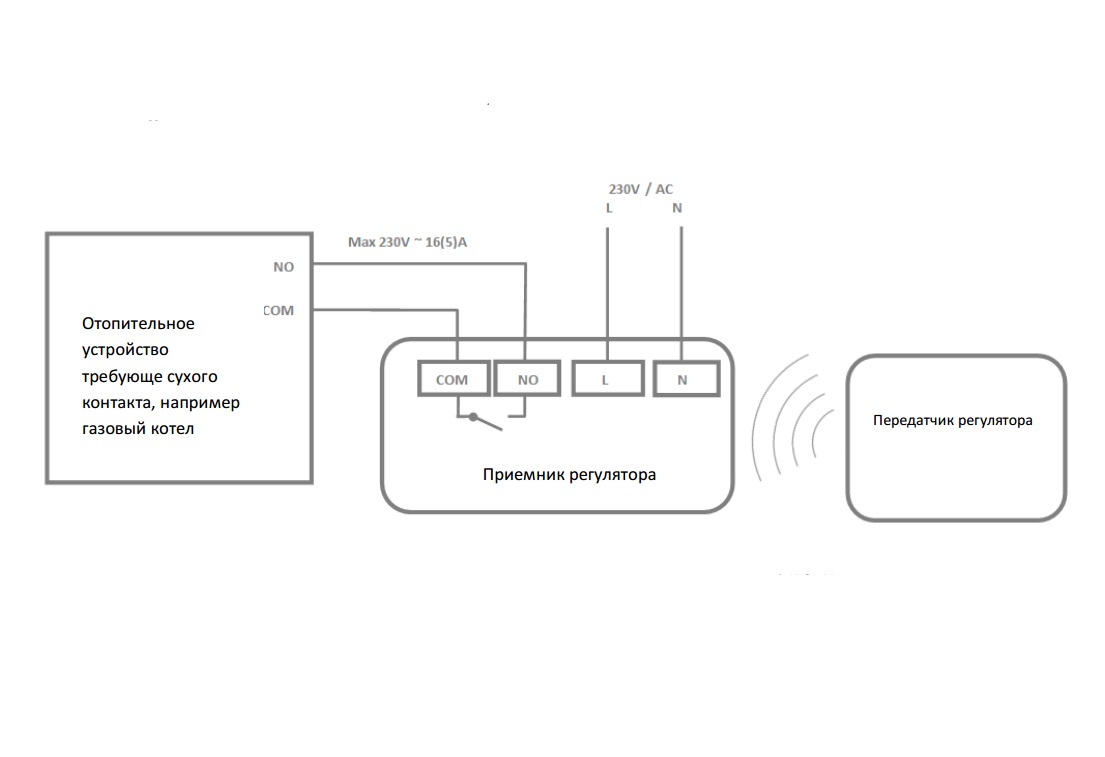

Схема на свързване на термостата чрез прекъсване на веригата – включването на оборудването става в момента на поява на ток. Аналогична схема се използва и при свързване на механичен термостат.

Основният недостатък на безжичния терморегулатор – захранването на външния блок от батерии, които имат ограничен ресурс и поради това изискват честа смяна. За осигуряване на непрекъсната работа устройството се оборудва със сигнална функция, която предупреждава за необходимостта от смяна на батерията.

Изводи и полезно видео по темата

Как се свързва термостатът към газовия котел:

Стайни термостати за регулиране на отоплителната система:

Самостоятелният монтаж на устройството не би трябвало да създаде абсолютно никакви трудности. Но не забравяйте при свързването на термостата към газовия котел да проучите инструкцията, която е приложена към устройството, и техническата документация на отоплителното оборудване.

Разкажете за собствения си опит в избора и свързването на термостата към газовия котел. Споделете полезна информация, която може да бъде полезна на посетителите на сайта. Оставяйте, моля, коментари в разположената по-долу блок-форма, задавайте въпроси, публикувайте снимки по темата на статията.
