Автономно газово отопление на частна къща: варианти на устройството и преглед на най-добрите решения

Отоплителните системи, които използват газ като гориво, се отличават с висока ефективност и надеждност. Генераторите на топлинна енергия в тях притежават внушителен КПД, безопасни са при експлоатация. Газовото отопление на частен дом може да се организира по няколко начина.

Има решения как бюджетни в изпълнението, така и по-скъпи с максимална икономичност и стабилност в работата. Готови сме да споделим с Вас изпитани на практика варианти за устройство на газова отоплителна система. Използването на нашите препоръки гарантира изграждането на безотказно действаща и безопасна мрежа.

Представената от нас информация се основава на строителните нормативи. Предложените за запознаване сведения се допълват от нагледни фото-илюстрации, схеми и видео-ръководства.

Централизирано или автономно газоснабдяване?

Без изгаряно гориво полза от който и да е вариант на вътрешнодомна отоплителна система в автономно изпълнение ще бъде нула. Газът е първото, за което трябва да се помисли при планиране на газово отопление в къща извън града.

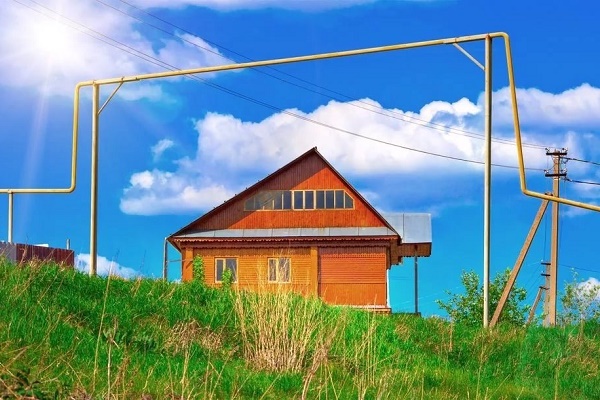

Далеч не всички населени места в Русия са газифицирани. Въпреки това „синьото гориво“ може да се получава не само от тръба или от бутилка с втечнено гориво, но и от газхолдер.

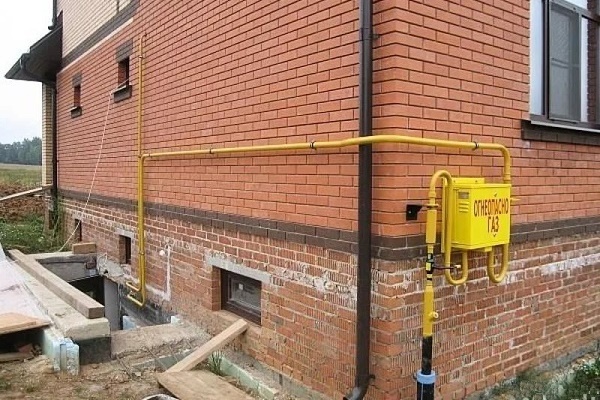

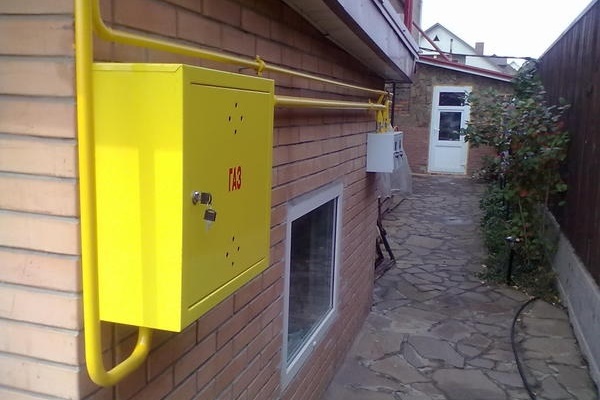

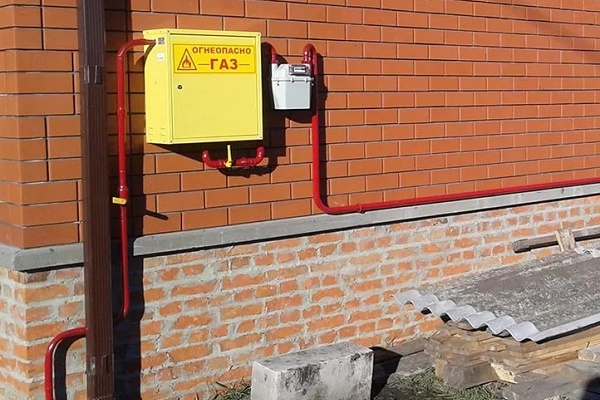

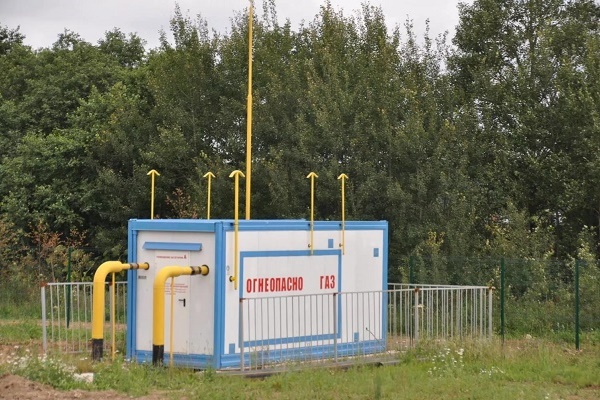

Природният газ, състоящ се основно от метан, се подава в частните домове по тръби. Неговият втечнен аналог е пропан-бутанова смес, която за транспортиране и съхранение се изпомпва в резервоари. Налягането в такива бутилки и газхолдери е около 15–18 атмосфери.

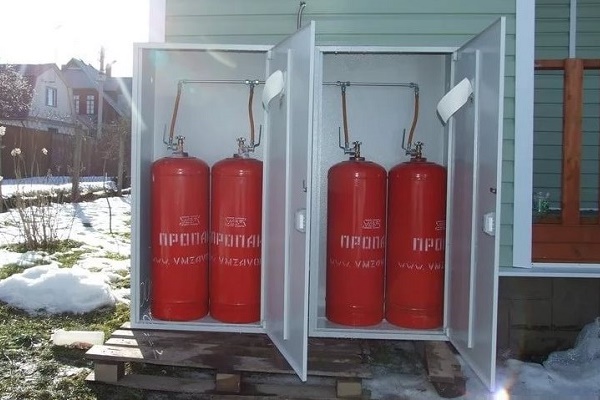

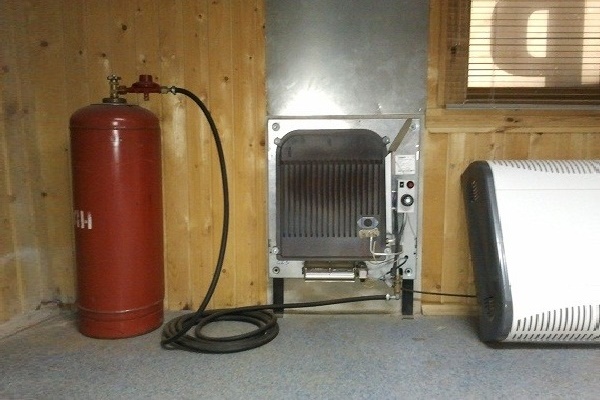

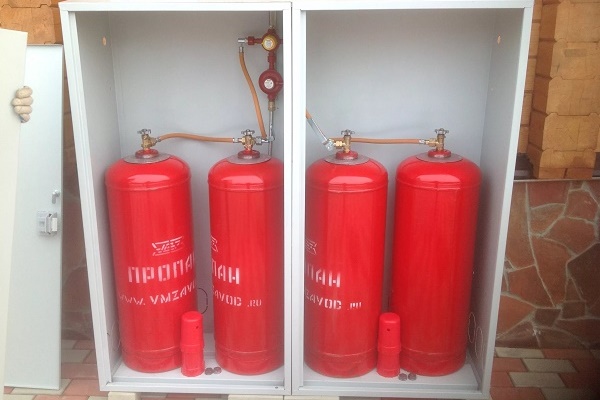

При организиране на отоплението в частен дом с помощта на бутилки с вместимост 50 литра, последните през зимата ще трябва да се сменят на всеки 2-3 дни. Ако за вилата е избрано автономно газоснабдяване, то най-добре е да предпочетете газхолдер, който по обем може да бъде до 20 кубични метра.

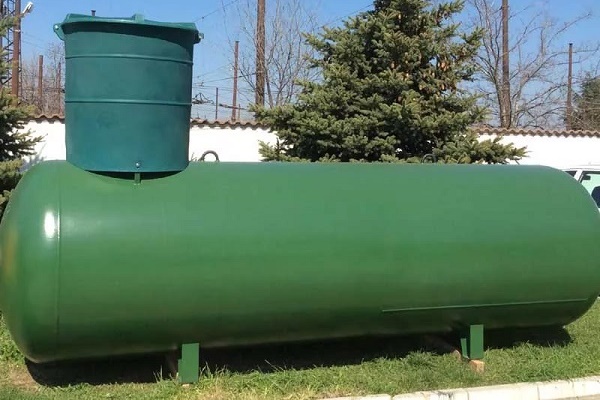

Изборът на резервоар по кубатура зависи от нивото на потребление на втечнени въглеводородни газове (ВВГ). Тук е необходимо да се вземе предвид не само водогрейният котел, но и камината и газовата печка, ако те се използват в дома.

За вила от 150 кв.м. се препоръчва да се инсталира газхолдер с обем 2000–3000 литра. А за къща в провинцията от 300 кв.м. ще е необходим вариант от 8000–9000 литра.

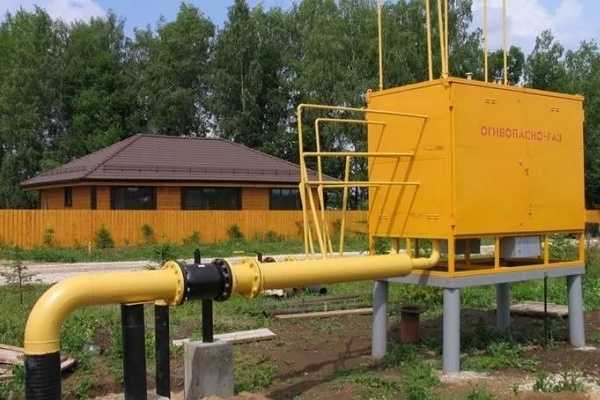

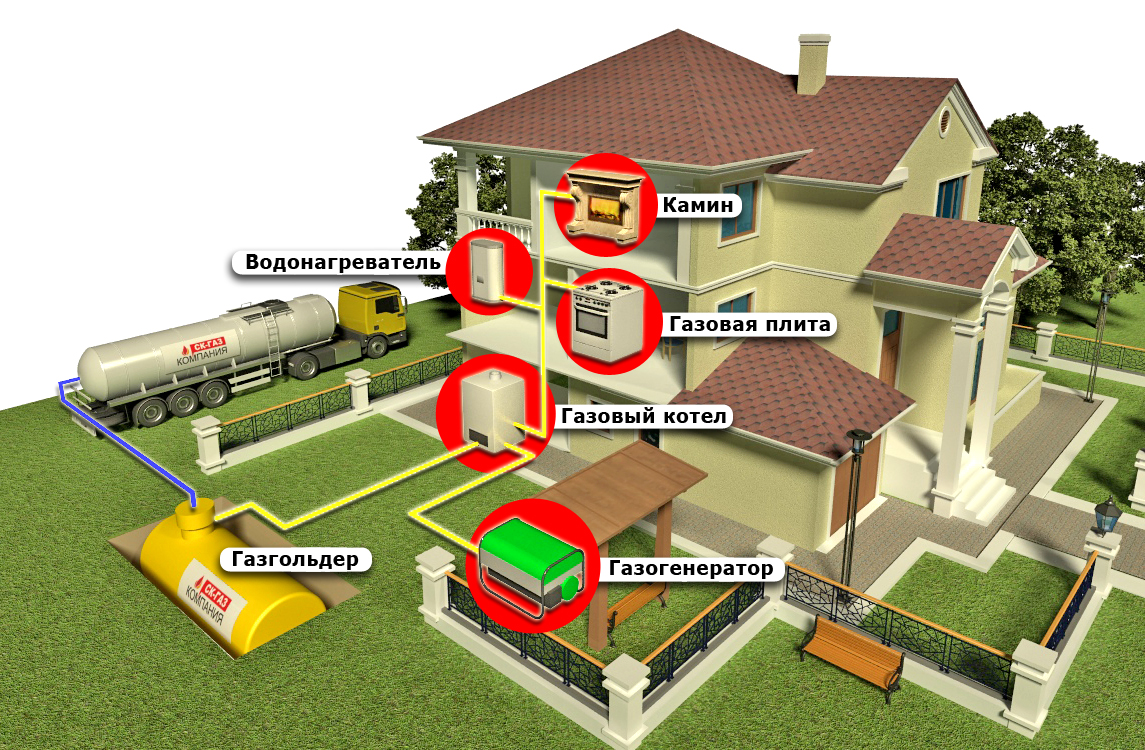

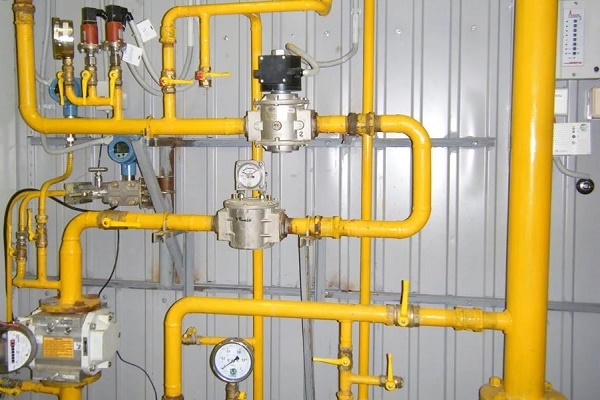

При липса на газова магистрала в селището може да се използва вариантът с автономно снабдяване с гориво от газхолдер, предназначен за съхранение на газ в втечнено състояние

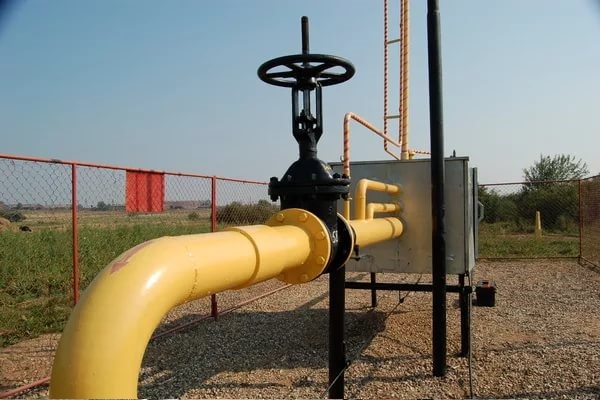

По цена на свързване газопроводът в повечето случаи е по-изгоден, отколкото резервоар в земята. Но само когато населеното място вече е газифицирано.

Възможни са и ситуации, при които инсталирането на газхолдер ще излезе по-евтино, отколкото свързването към магистралния газопровод. Всичко зависи от конкретните условия на свързване в региона и отдалечеността на селището от голямата газова магистрала.

При използване на газхолдер няма да се притеснявате за наличието на налягане в тръбата. Той е изключително лесен за експлоатация. Трябва само редовно да викате специалисти за проверка на безопасността му, а също и да не забравяте да зареждате. За монтажа на цялата система ще са необходими не повече от три дни.

Ако е избран автономен вариант на газификация, то газов котел трябва да се закупи този, който е предназначен за работа на СУГ. В продажба има модели, предназначени за функциониране изключително на магистрален природен газ.

Но повечето газови генератори на топлина са приспособени за изгаряне на двете разновидности на това гориво. Ще трябва само да смените дюзите, а също и да пренастроите на друг режим клапаните и електрониката.

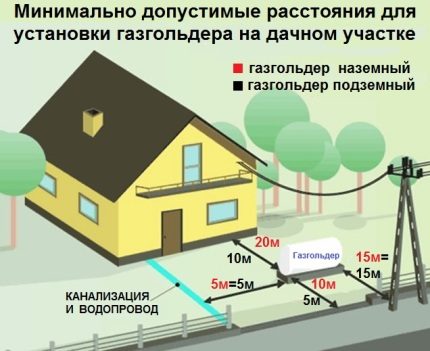

Основният недостатък на газхолдера – може да се монтира само на голям по площ парцел, резервоарът според изискванията на СНиП трябва да бъде отдалечен от къщата най-малко на 10 м

За правилата и спецификата на газификацията на селски къщи е разказано подробно в една от популярните статии на нашия сайт.

Избор на отоплителен газов котел

Съвременното топлогенериращо оборудване на газ има разнообразна автоматика и е в състояние да работи в няколко режима. То може да бъде подово и стенно.

Вторият вариант е по-компактен, но има ограничения по мощност. Ако моделът се избира за голям по площ частен дом, то ще трябва да се закупи мощен агрегат в подово изпълнение.

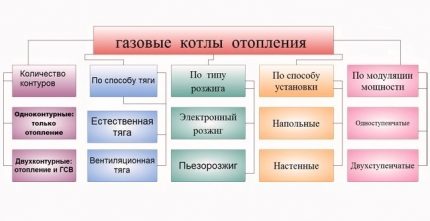

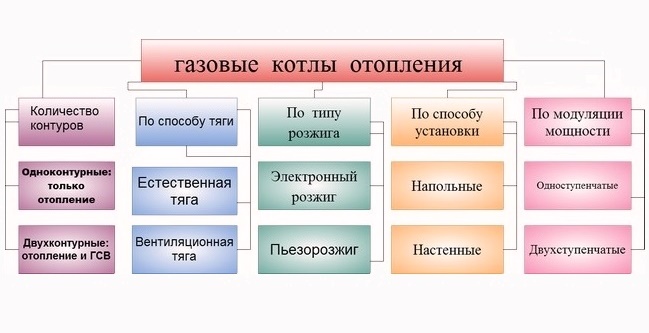

Газовите котли се подразделят по начин на изпълнение, тип на запалване, енергийна ефективност, брой контури и метод на отвеждане на продуктите от горенето

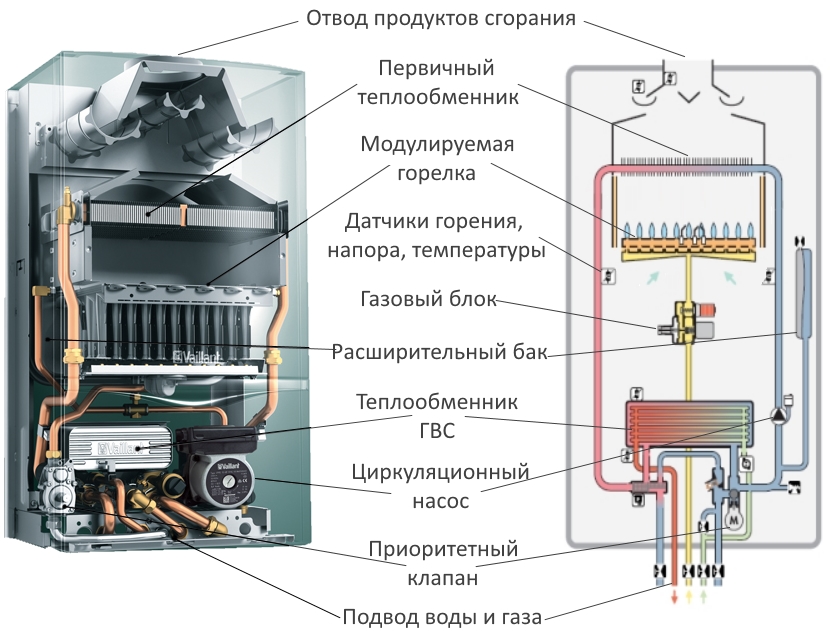

Принципът на функциониране на газовия котел е изключително прост – горивото се запалва в горелката с помощта на пиезоелементи или електронно запалване, след това в резултат на изгарянето на горивото се образува топлинна енергия, която посредством топлообменника се предава на водата.

Последната вече се използва като топлоносител в отоплителната система или се изразходва в БГВ.

По ефективност на работа традиционните конвекционни газови котли отстъпват на кондензационните. Производителността на първите не надвишава 90% от разхода на енергия. Производителите на вторите гарантират КПД 100%, в някои модели е обещано 105 и дори 110%

Топлообменникът в газовия котел може да бъде изработен от:

• от стомана (неръждаема);
• от мед;
• от чугун.

Най-разпространени са вариантите от стомана. Този метал е евтин и пластичен, поради което пукнатини от постоянно нагряване/охлаждане в него се появяват по-рядко.

Но стоманените елементи при постоянно взаимодействие с водата на системата за газово отопление, оборудвана в извънградска къща, бързо започват да корозират.

Чугуненият топлообменник е най-издръжлив, стоманеният е по-евтин, а медният е най-ефективен по отношение на предаването на топлина на водата.

Чугунът е по-малко податлив на корозия, но е доста тежък. Повечето модели котли с чугунени топлообменници са подови. На стена такова тежко и обемисто оборудване е проблематично да се монтира.

Ако е необходим компактен и максимално лек отоплителен агрегат, то най-добрият вариант е с медна намотка. Въпреки това, той струва най-скъпо сред аналозите от други метали.

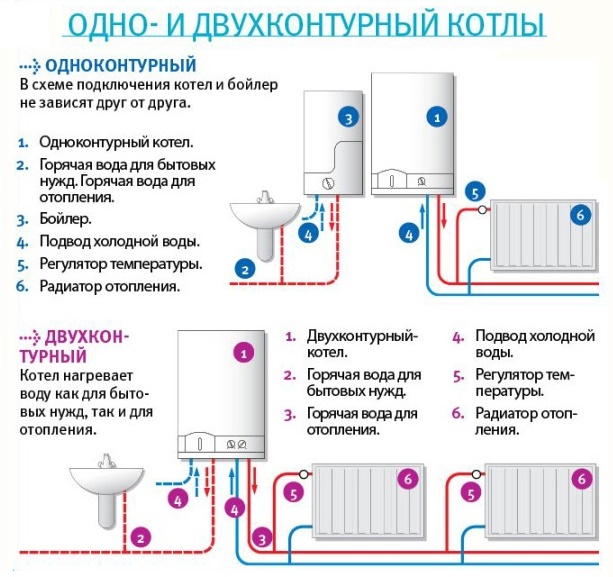

За захранване на вилата с топлина и топла вода може да се избере схема с два едноконтурни котли или вариант с една двуконтурна инсталация.

От броя на контурите в газовия бойлер зависи схемата на свързване и принципът на неговото използване. Един топлообменник първоначално е предназначен за организиране на система за газово отопление в частен дом. За битова гореща вода е необходимо да се инсталира още един котел или веднага да се избере двуконтурен модел.

Най-добре е да се загрява топла вода за битови нужди в накопителен бойлер. Проточните модели са по-малко икономични. Те ще изразходват повече газ за загряване.

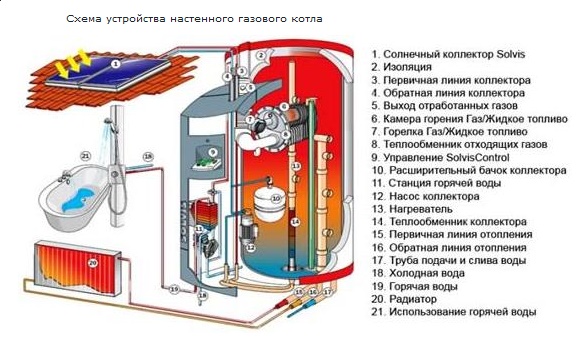

Настенните газови котли представляват напълно оборудвана миниатюрна котелна. В конструкцията им има собствена циркулационна помпа, разширителен съд и група за безопасност. Повечето видове настенно оборудване обслужват два контура.

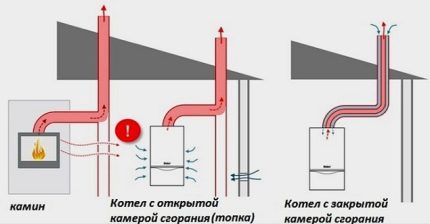

Коя камера на горене е по-добра?

За да гори газът в горивната камера на котела, е необходима постоянна подача на кислород. Той се взема директно от помещението на котелната или се втегля отвън. Първият вариант предполага естествен приток на въздух, а вторият – принудителен с помощта на вентилатор.

Газовите котли се оборудват с горивни камери от два типа:

1. Затворени – подаването на кислород става през процеп между сдвоени тръби с различен диаметър. Продуктите на горенето се отвеждат по вътрешен канал.
2. Отворени – въздухът в горивната камера постъпва от помещението с отоплителната инсталация през приточен клапан. Продуктите на горенето се извеждат чрез кръгъл в сечение димен канал.

Първият вариант е независим от площта на помещението. Подходящ е за помещения с всякакъв размер. Коаксиалният вид комин от агрегата със затворена горивна камера може да се изведе през стена или горно покритие с покрив.

Във втория случай ще трябва да се монтира висока 5–6 метра коминна тръба, в противен случай тягата за засмукване на необходимите обеми кислород в горивната камера ще бъде недостатъчна.

Но пък газовите котли с атмосферна горелка не се нуждаят от свързване към електропреносната мрежа. Вентилатор в тях няма, всичко става естествено, без принудителна циркулация.

Котлите със затворени камери и принудително нагнетяване на въздух в сравнение с отворените притежават по-висока ефективност, но за работата си изискват непрекъснато електрозахранване.

Препоръчва се бойлерите на газ с отворена горивна камера да се поставят в специални помещения с добра вентилация. Ако се монтират в жилищни стаи, те значително ще намалят обема на кислорода в тях.

Без принудителна вентилационна система тук вече няма да може. А това са допълнителни разходи за монтаж и последваща експлоатация на оборудването за вентилация на въздуха.

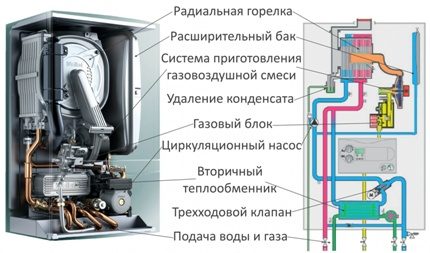

Характеристика на кондензационните модели

В обикновените газови котли водната пара, образуваща се при изгарянето на газ, излита в комина. В процеса на горене се образува малко, но тя все пак носи в себе си достатъчно значителен обем топлинна енергия. За да не се пилее напразно тази топлина, са разработени кондензационните котли.

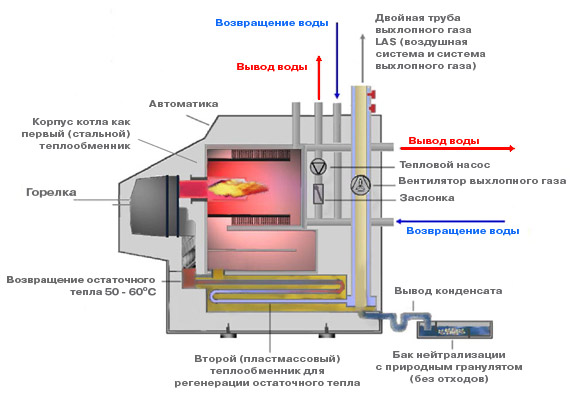

Димните газове в кондензационния котел, преди да излязат в димоотвода, преминават през вторичен топлообменник, където леко загряват постъпващата в агрегата студена вода.

Принципът на работа на тези инсталации се основава на това, че при охлаждане парата на отработените газове отдава топлина на водата от връщането на отоплителната система. Температурата на топлоносителя при това се повишава незначително, но като допълнителен източник на топлинна енергия рекуператорът е напълно подходящ.

Кондензираната вода от кондензационния котел се отвежда чрез специален патрубок в канализацията или отделен съд. Тук трябва ясно да се разбере един нюанс – образуващият се кондензат всъщност е слабоконцентрирана киселина. При това на час може да се натрупат до 4–6 литра.

Ако тази течност се излее в септична яма, всички живеещи в нея микроби ще бъдат унищожени. При наличие на пречиствателна станция в къща извън града, не е позволено да се излива кондензатът от котела в канализационната система. С конструкцията на комина е по-просто, достатъчно е да се вземе този, който е предназначен за котли със затворена камера.

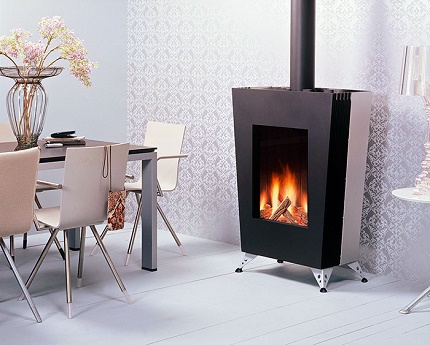

Камина за газово отопление на дома

По отношение на цената на оборудването, газовите камини са сравними с електрическите или дървените аналози. Но газовото гориво е значително по-евтино.

И, за разлика от дървата, газовото отопление с помощта на камина в къща извън града предполага липса на проблеми с пепелта. Плюс това, няма да се налага постоянно да се следи работата на горивната камера и да се грижи за цепене на дърва.

Камините, които преработват газ в топлинна енергия, се използват в отоплителни системи, тъй като не са оборудвани с устройствата, необходими за обслужване на два контура

По вид на инсталация газовите камини са:

• стенни;
• островни;
• вградени.

По обща конструкция и вътрешно оборудване (горелки, автоматика, устройство на горивните камери) те напълно повтарят газовите котли. И в двата случая технологията на свързване към мрежите е идентична. Разлики съществуват само в принципа на отопление на помещенията.

По принцип на свързване и организация на отоплителната система газовите камини приличат на подовите отоплителни котли

Водогрейният котел е предназначен за нагряване на вода, а обикновената камина – за конвекция на въздуха от корпуса и предния екран, зад който става горенето на горивото.

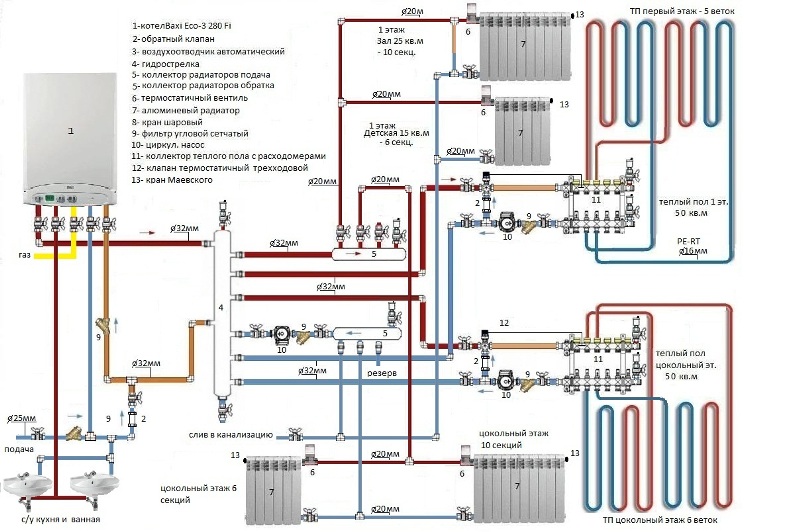

Схеми за организация на водно отопление

За отопление на къщи се изграждат отоплителни системи с вода като топлоносител, състоящи се от:

• котел за подгряване на вода (едноконтурен или двуконтурен);
• тръбопроводи и фитинги (метални или полипропиленови);
• байпаси, позволяващи изключването на отделни отоплители от мрежата;
• радиатори (чугунени, алуминиеви, стоманени и биметални);
• разширителен съд.

Газовите отоплителни агрегати се оборудват със специфична система за безопасност, включваща електромагнитен клапан и термодвойка. Устройствата са свързани помежду си с проводници.

Ако отоплителният агрегат функционира нормално, спойката на термодвойката се нагрява от запалвача. През това време по намотката на електроклапана свободно тече ток, който осигурява отворено положение на клапана.

При охлаждане на термодвойката достъпът на газ се прекъсва от електромагнитния клапан.

По схема на свързване на радиаторите те биват еднотръбни и двутръбни. В първия случай водата се подава и отвежда от радиатора с помощта на една тръба. Във втория отоплителният уред се свързва към два отделни тръбопроводни клона (подаващ и обратен).

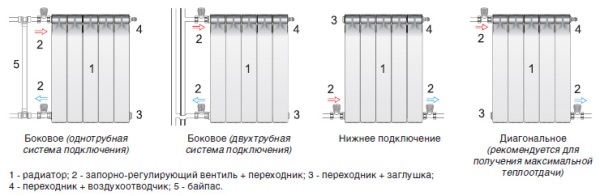

Тръбите за отопление към радиаторите могат да се свързват по долна, горна, странична и диагонална схема

Отоплителните кръгове по принцип на движение на водата в тръбите биват с естествена и принудителна циркулация. При изграждане на втория вариант топлоносителят циркулира в системата за сметка на конвекция и гравитация. А принудителната схема предполага инсталиране на циркулационна помпа.

За да се осигури нормална работа на система с два или повече кръга, свързани към колектора, в нея се предвижда инсталиране на хидрострелка. Хидравличната стрелка изключва разликите в налягането и вероятността от възникване на хидроудар.

Разширителният съд може да бъде отворен или затворен (разделен вътре на две части с херметична мембрана). За гравитационни отоплителни системи е достатъчен отвореният вариант. Затвореният съд е предназначен за кръгове с принудителна циркулация.

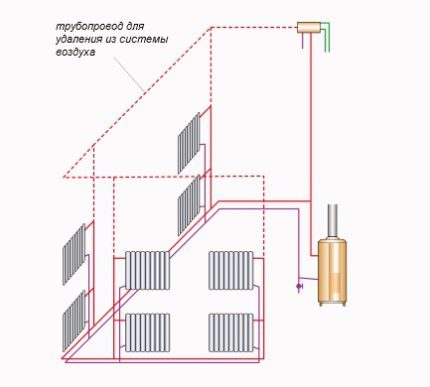

При използване на отворен разширителен съд водата се насища с въздух; за да не стане това проблем, системата трябва да се допълни с кръг за отстраняването му.

За малки къщи е достатъчен естественият принцип на движение на водата. Ако обаче жилищната сграда има два-три етажа, без помпа не може. Дължината на циркулационния кръг в първата схема е ограничена до 30 метра. На по-голямо разстояние котелът няма да може да „прокара“ водата.

При естествена циркулация на топлоносителя в схемата на газово отопление на частен дом помпа липсва. Ако котелът е избран като енергонезависим, то и цялата отоплителна система става независима от електрозахранването. В нея просто няма елементи, които консумират електричество.

От една страна тя е по-стабилна в работа, но от друга – качеството на отопление в нея е по-ниско (до най-отдалечените от бойлера радиатори водата достига силно охладена).

Особено последното се отнася за тръбопроводи и радиатори от стомана или чугун. Тези материали имат високо хидравлично съпротивление, което намалява потока на топлоносителя.

Освен използването на стандартни радиатори в къща извън града може да се организира газово отопление с помощта на «топъл под»

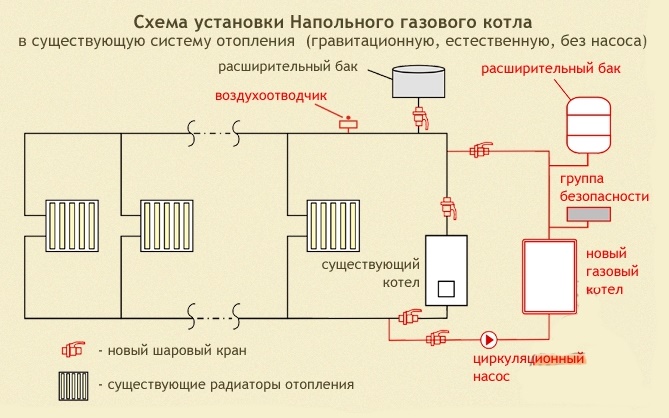

Възможен е и вариант за организиране на комбинирана отоплителна система. В нея циркулационната помпа се свързва към главната линия чрез байпас. При необходимост бързо да се затопли въздухът в стаите, тя се включва за ускоряване на циркулацията на водата.

А в останалите случаи се изолира от основната тръба със спирателни кранове, като системата продължава да функционира в естествен (гравитационен) режим.

Правила за обустройство на газовото отопление

Газификацията и изграждането на отоплителна система на основата на газ в частен дом се извършва на няколко етапа:

1. Подготовка и последващо одобрение от надзорните органи на проекта за газово отопление.
2. Закупуване на консумативи, котел и друго оборудване.
3. Свързване на къщата към селищните газови мрежи.
4. Монтаж на газово оборудване и система от тръбопроводи с радиатори.
5. Запълване на тръбите с топлоносител.
6. Проверка на работоспособността чрез пробен пуск.

Невъзможно е самостоятелно да подготвите за своята къща извън града проект за газово отопление с всички схеми и изчисления без диплома по топлотехника.

Освен това оформената документация трябва да се съгласува с газовите специалисти. Най-добре е да поверите всички тези процедури на служители от съответната проектно-монтажна организация.

Схемата за организация на газовото отопление в частна къща трябва да бъде изчислена до най-малките детайли. Ако изберете котел, който е твърде мощен, той ще гори излишно гориво. А при недостатъчна мощност на агрегата, той ще трябва да работи на предела на възможностите си, в резултат на което ще се повреди преждевременно.

За получаване на разрешение за свързване към централизиран газопровод и за използване на оборудване за втечнен газ е необходимо да получите различен пакет документи. Преди да вземете решение за организация на газовата система, трябва да проучите не само тях, но и да претеглите всички “за и против”, за да определите най-добрия вариант.

Изводи и полезно видео по темата

Видео #1. Нюанси при организацията на газовото отопление на вилата:

Видео #2. Принципи на циркулация на топлоносителя в отоплителната система на частна къща:

Видео #3. Самостоятелно сглобяване на различни отоплителни системи за вили извън града:

Само опитен топлотехник може грамотно да подготви изчисленията и схемите за организация на газовото отопление за частна къща.

Най-добре е да поверите изготвянето на проектната документация и нейното съгласуване на професионалисти. А по-нататъшният монтаж на отоплителната система може да се извърши самостоятелно. Тук ще са необходими само умения за монтажни работи, както и стриктно спазване на инструкциите и проекта.

Имате ли полезни съвети относно организацията на газовото отопление и избора на газов котел? Искате ли да споделите собствения си опит или открихте спорни моменти при запознаване с представения от нас материал? Моля, пишете коментари и задавайте въпроси в разположения под текста блок.
