Свързване на радиатор за отопление към двутръбна система: избор на оптималния вариант за свързване

Схемата на отоплителния кръг с две тръби, за подаване и връщане, има множество предимства пред аналога с единствена магистрала за циркулация на топлоносителя, поради което се използва доста често при организиране на топлоснабдяването.

Свързването на отоплителен радиатор към двутръбна система може да се извърши по няколко начина. Начинът на подвеждане влияе на ефективността на топлоотдаване на батерията, затова на въпроса за неговия избор трябва да се обърне особено внимание.

В статията посочихме плюсовете и минусите на двутръбната отоплителна система, описахме спецификата на различните схеми за свързване на тръбопроводите, а също така дадохме препоръки за избор на оптимален вариант на подвеждане, съобразно типа на радиатора и особеностите на помещението.

С какво е добра двутръбната схема?

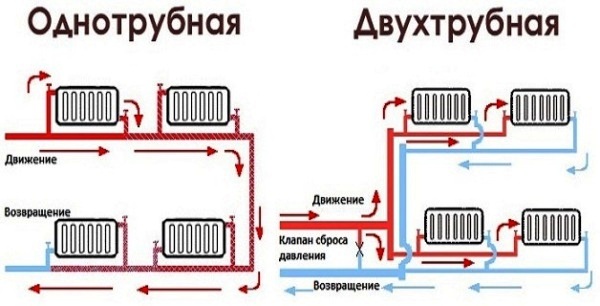

Съществуващите отоплителни системи се делят на три групи – еднотръбни, двутръбни и колекторни. Най-евтиният за реализация е първият вариант. Въпреки това еднотръбната система е най-неефективна от гледна точка на регулируемостта на топлоотдаването в стаите и разхода на топлинна енергия.

Максимален ефект по тези показатели дава схемата с отоплителен колектор. Но тя ще струва най-скъпо за изграждане. Аналогът с две тръби заема някаква среда между тях по отношение на цена и работни характеристики.

Двутръбната система по ефективност значително превъзхожда еднотръбната, а при правилно проектиране струва за монтаж само с 10–25 процента повече от нея.

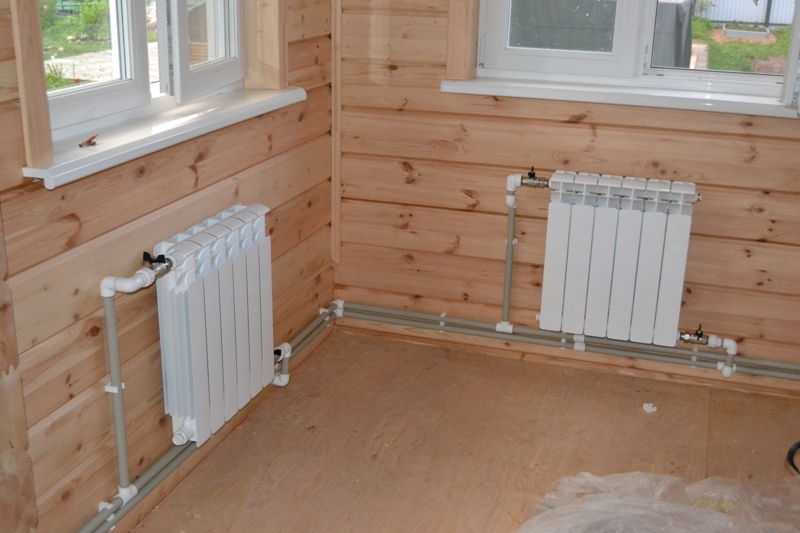

В отоплителна система с два независими тръбопровода, по единия от тях топлоносителят, най-често вода, се подава към радиатора, а по другия – се отвежда. В резултат всяка батерия в кръга получава практически еднакъв обем топлина за отдаване в помещението.

В еднотръбния аналог топлоносителят се подава в радиатора и се отвежда по един общ отоплителен тръбопровод. В този случай първият стаен отоплител от котела (бойлера) получава много повече топлинна енергия, отколкото последният във веригата. И се оказва, че в далечната от водонагревателя стая винаги е хладно, а в най-близката до него – твърде горещо.

Основното визуално различие на тези системи е наличието на байпас в еднотръбното разпределение до батерията. Тази преходна връзка осигурява непрекъсната циркулация на топлоносителя, когато е необходимо един от радиаторите да се изключи напълно или частично от отоплението. В отоплителния кръг с две тръби тя просто не е необходима.

Сред основните предимства на използването на двутръбна система:

• точност на регулиране на топлоотдаването по отделни помещения;
• универсалност – подходяща е за всякакви домове;
• независимост на работата на отделните радиатори от останалите;
• възможност за бързо инсталиране на допълнителни батерии.

Обаче за ефективността се плаща с увеличена дължина на отоплителните тръби. Към всеки радиатор в такава система се подава двойка тръбопроводи с топлоносител от котела – един за подаване на нагрета вода, втори за връщане.

Често срещана грешка при избора между еднотръбна и двутръбна схема – вторият вариант по оценка излиза един път и половина до два пъти по-скъп от първия, което изобщо не е така.

Ако тръбата е една, то тя в проекта се залага с по-голямо сечение, отколкото при двутръбната разводка. В крайна сметка, общата цена на тези два варианта по материали не се различава толкова много.

Но обемите на монтажните работи наистина се увеличават двойно. Ако монтажът се извършва със собствени ръце, този момент не е толкова актуален. Ако обаче се поръча сглобяването на системата навън, то ще трябва да се плати малко повече за схемата с два тръбопровода. Но тя няма да излезе точно два пъти по-скъпа.

Точки за присъединяване на тръбите към радиатора

Преди да изберете начин на свързване на радиатора към системата за водно отопление, е необходимо внимателно да проучите самия отоплителен уред.

Той се състои от двойка хоризонтални колектори, свързани помежду си с вертикални прегради. Отгоре на цялата тази конструкция се поставя «обвивка» под формата на топлообменник с максимално възможна площ на контакт с въздуха наоколо.

Класически алуминиев, стоманен, биметален или чугунен радиатор има четири съединителя за свързване на тръби, но има и варианти само с два патрубка.

За свързване на разглеждания уред към която и да е тръбна отоплителна система са необходими само вход и изход. Четирите точки за свързване в радиатора производителите правят заради универсалността. Така батерията може да се свърже по всеки от съществуващите начини, като просто се затворят двата оставащи входа-изхода със заглушки.

Патрубките за свързване на отоплителните тръби в радиатора са разположени отстрани или отдолу. Страничното свързване е по-практично и най-разпространено.

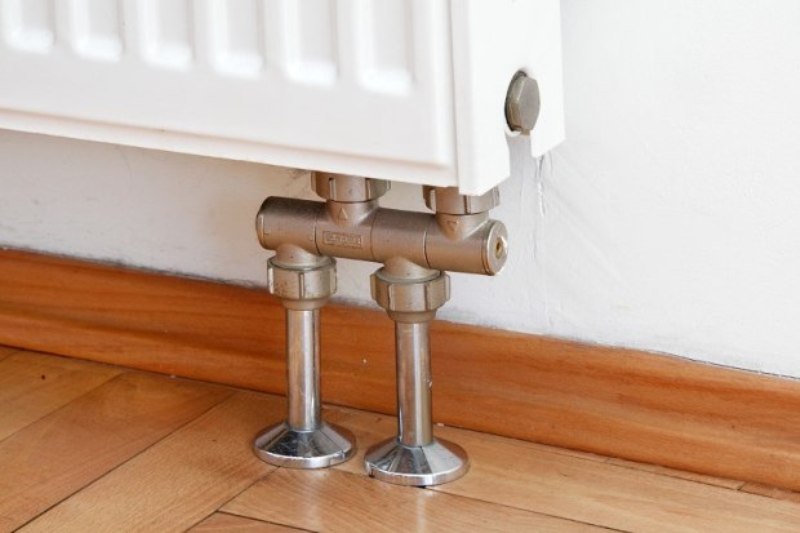

Долният аналог обикновено се избира от естетически съображения. При него тръбопроводите могат да се монтират в пода, като се направят напълно незабележими. Интериорът в резултат става по-красив.

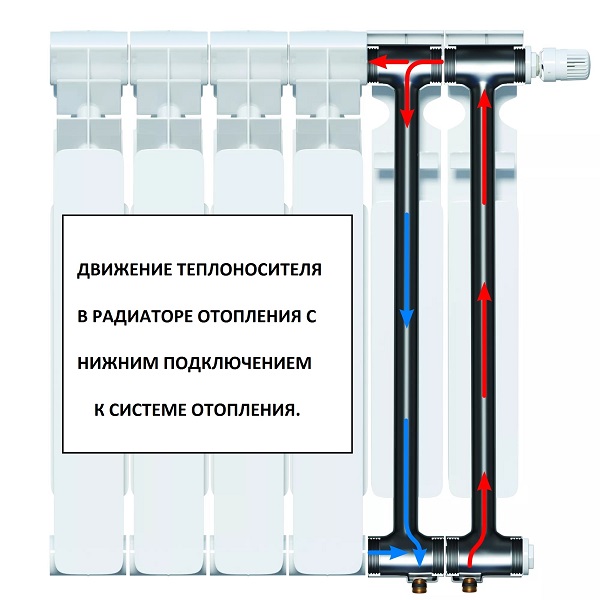

В радиаторите с долни връзки за тръбите вътре има специален байпас, който принуждава топлоносителя да циркулира по цялата площ на нагревателя, а не да отива веднага на изход в обратната линия без да отдава топлина.

Няма принципна разлика в топлоотдаването между „страничните“ и „долните“ радиатори. Тук по-важен е начинът на свързване на тръбопроводите с взаимното разположение на подаването и връщането едно спрямо друго.

При това уредите с долни тръби се препоръчва да се свързват единствено в системи с принудителна циркулация на топлоносителя, а не с естествена циркулация. Във втория случай нагрятата вода ще се издига изключително трудно от входа нагоре, за да нагрее батерията.

Начини за свързване на радиатора

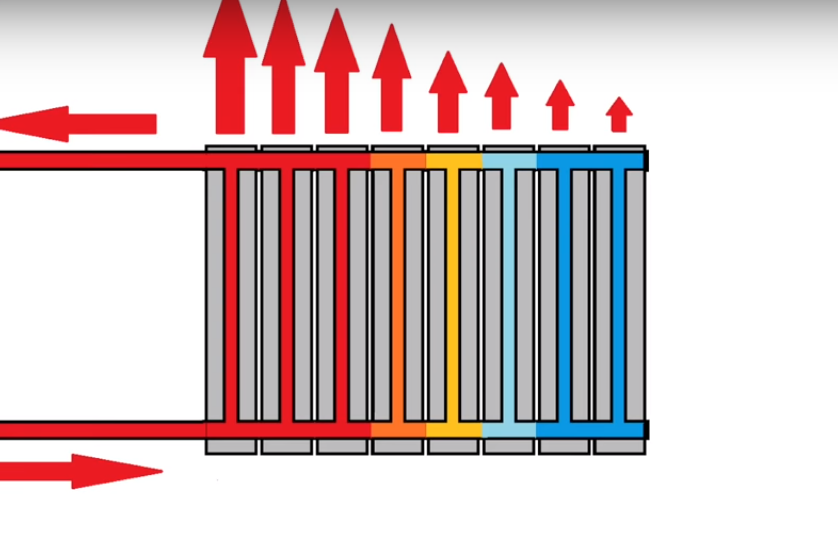

Ефективността на топлоотдаването на радиатора зависи пряко от избора на схема за свързване на отоплителните тръбопроводи. Ако топлоносителят не циркулира по цялата му вътрешна площ, а бързо излиза в обратната линия, то радиаторът отдава минимално количество топлина.

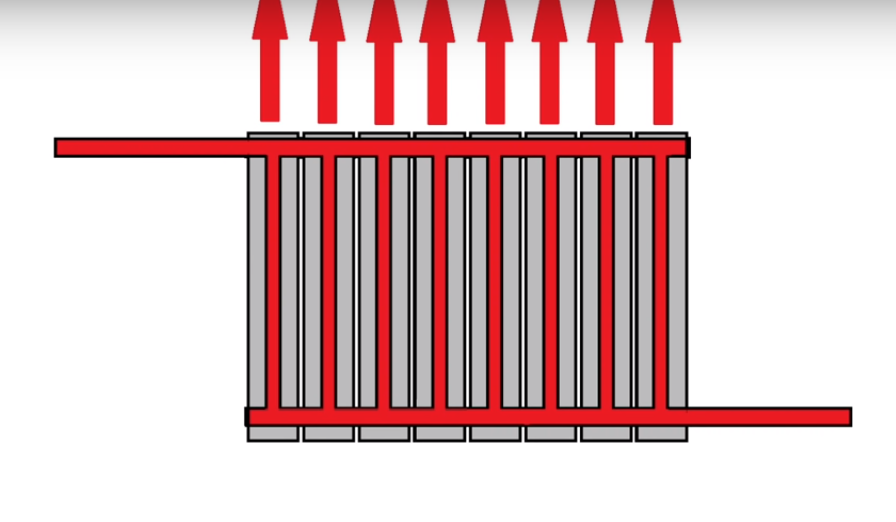

Най-ефективният начин за свързване е диагоналният. При него водата вътре в радиатора успява по пътя от входа към изхода да обхване всички секции, като отдава на всяка от тях топлинна енергия.

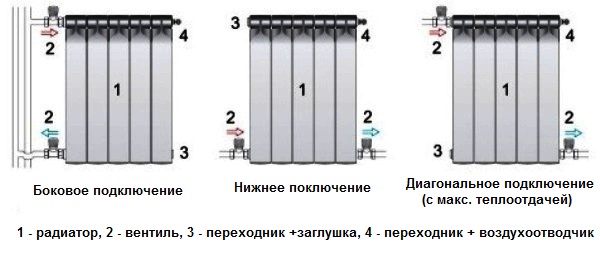

Тръбите с топлоносителя могат да се свържат към радиатора по три начина:

• странично едностранно – тръбите са разположени отстрани, от едната страна;
• хоризонтален – долен или горен – тръбите са на едно хоризонтално ниво една спрямо друга – отгоре или отдолу на батерията – едната идва отдясно, а другата отляво;
• диагонален кръстосан – тръбите се свързват по диагонал.

В паспортите на радиаторите топлоотдаването обикновено се посочва за диагоналния начин на свързване. При страничното свързване загубите на топлина ще достигнат 10% от този максимум. А при хоризонталния вариант те могат да достигнат и 20–25%.

Обаче много тук зависи от броя на секциите и вътрешното устройство на батерията. Освен това важна роля играе материалът за изработка на радиатора, както и мястото на разполагането му в помещението.

Схемите за разпределение на тръбите според подаването на топлоносителя са:

• с горно захранване;
• с долно захранване.

Ако системата е с естествена циркулация, то по-ефективна и предпочитана ще бъде схемата с горно захранване. Но при наличие на циркулационна помпа и двата варианта са приемливи.

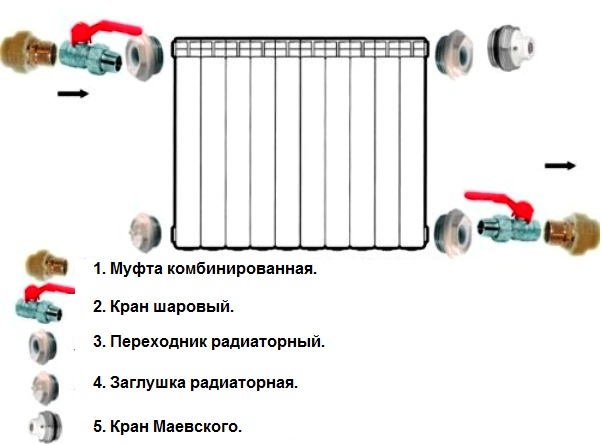

Непосредственият процес на свързване на радиатора не зависи силно от начина на захранване на отоплителните тръби. Подаването и връщането се свързват към батерията в съответствие с избраната схема. А останалите два отвора се затварят с кран на Маевски и запушалка.

Вариант #1 – с горно разпределение

В тази схема магистралата с топлоносителя към радиатора идва отгоре. Отвеждащата тръба може да се свърже от същата страна, в страничен вариант, или от другата (диагонален аналог). При това движението на водата в контурите на подаване и връщане може да бъде попътно или насрещно (задънено).

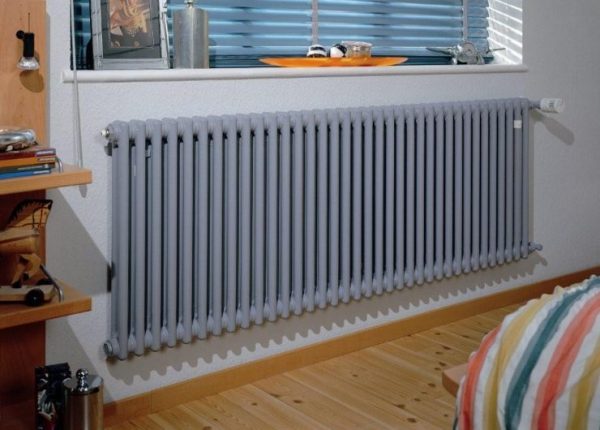

Ако секциите в радиатора са по-малко от десет, то страничният начин на свързване на тръбите практически не отстъпва на диагоналния – но при по-голям техен брой, в далечния от входа край на батерията, топлоносителят ще достига само при силен напор в системата.

При избора на горно свързване, движението на топлоносителя се препоръчва да се организира по попътна схема. В този случай обратният и подаващият контур се получават приблизително еднаква дължина, което значително улеснява балансирането на цялата система.

Диагоналният начин на свързване на тръбите с горно подаване на топлоносителя се счита за най-ефективен. Въпреки това, при грамотно проектиране, останалите варианти също са напълно приложими. А често пъти те се оказват и по-изгодни по цена. При това всички работи могат да се извършат самостоятелно.

На практика по-често използват задънена схема, тъй като тя изисква тръби по метраж малко по-малко.

Ако къщата е малка – до 200 кв. м и искате максимално да спестите от отоплителната система, струва си да предпочетете именно схема с насрещно движение на затоплената вода. Тук регулировката не е толкова сложна и е напълно осъществима. Но за голяма къща – на два до четири етажа, по-добре е да изберете нещо друго.

Вариант #2 – с долно подвеждане

В този случай топлоносителят се подава отдолу. Ако такова разпределение се изгражда в едноетажна къща, то това позволява да се отървете от щрангове. И двете тръби се полагат от котела по протежение на пода и не така обезобразяват интериора с изгледа си. Колкото по-малко тръбопроводи има в стаята, толкова по-красиво изглежда всичко.

Основното предимство на долното подаване – липсата на щрангове, което леко намалява сумата на оценката за обустройство на отоплителната система в къщата.

Връщането може в такава схема да се свърже:

• отстрани;
• по хоризонтала отдолу;
• по диагонал.

Ако се използва обикновен радиатор, без специална преграда за по-ефективна циркулация на топлоносителя вътре, то най-добре е да се избере диагонален начин на свързване.

Въпреки това, хидравличното съпротивление в такъв случай излиза по-голямо, отколкото при хоризонталния вариант. Тук трябва внимателно да се пресметне кое е по-изгодно, като се направи топлотехнически разчет.

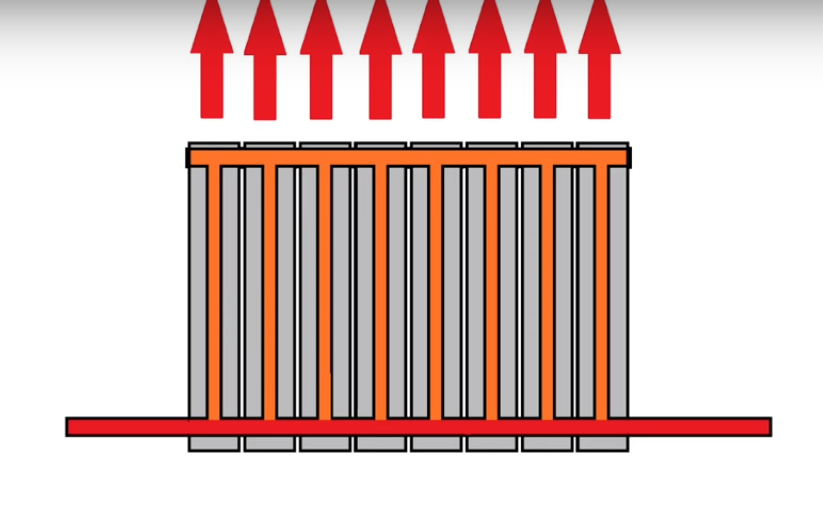

Не рядко хоризонталният начин се получава максимално ефективен по топлинни загуби. Но това е възможно само при наличие на входа между първата и втората секция на батерията на заглушка, която насочва топлоносителя нагоре по целия радиатор. Така съпротивлението излиза минимално, а топлоотдаването максимално.

Долното захранване се препоръчва да се избира само за циркулационни отоплителни системи. При естествено движение на топлоносителя в радиаторите постоянно ще се натрупва въздух, особено при хоризонтално и странично свързване на тръбопроводите.

Ще трябва постоянно да го изпускате с помощта на кранове на Маевски. А това са допълнителни движения, затова е по-добре от самото начало да се освободите от подобни грижи.

Изводи и полезно видео по темата

Как правилно да свържете радиатора в двутръбна система:

Нюансите на свързване на батерията към подаването на топлоносителя и обратното:

Монтаж на радиатора в отоплителна система с две тръби:

Когато свързвате радиаторите, основното е да не забравите да инсталирате терморегулатори на двата тръбопровода за точно балансиране на отоплителната система на дома. Но още по-важно е да се направи добър топлотехнически изчисление за конкретната къща с правилен избор на тръби по сечение и брой секции.

Този момент е по-добре да се довери на професионалист. Иначе ще трябва да плащате допълнително за излишни тръби и площ на радиаторите, или после да допълвате системата с нови елементи.
