Монтиране на отоплителни радиатори: технология за правилно монтиране на радиатори със собствените си ръце

Комфортна температура на въздуха вътре в жилищните помещения се осигурява от разнообразни отоплителни системи. Основата на преобладаващото мнозинство от отоплителни концепции съставляват специални устройства за топлоотдаване, в бита наричани радиатори. Техният монтаж може да се извърши самостоятелно, ако се знаят нюансите на работата.

Ние събрахме и систематизирахме за вас цялата информация за вариантите и начините на свързване. С оглед на нашите препоръки монтажът на радиатори за отопление със собствени ръце ще бъде извършен без никакви затруднения. Без проблеми с него ще се справят всички читатели на представената от нас статия.

Подробно описание на вариантите и технологиите на свързване е допълнено с нагледни схеми, фото-подборки, видео-инструкции.

Параметри на отоплението за избор на уреди

Да разберете какви конструкции на радиатори са необходими, ще ви помогнат първоначалните знания за режимите и условията на работа на отоплителните уреди.

По-долу е конспективно изложена информация за важните при избора на радиатори параметри на отоплителните системи:

1. Вътрешно налягане. Стойност, необходима за грамотен избор на уред, способен да издържи налягането в отоплителния контур:

• Частна къща (автономна) = 1,5-2 атм.
• Частна къща (централизирана) = 2-4 атм.
• 5-етажна сграда (централизирана и автономна) = 2-4 атм.
• 9-етажна сграда (централизирана и автономна) = 5-7 атм.
• Сграда над 9 етажа (автономна) = 5-7 атм.
• Сграда над 9 етажа (централизирана) = 7-10 атм.

Ако техническите възможности на радиатора са по-ниски от налягането в отоплителния контур, има вероятност от разхерметизиране на уреда с други негативни последици.

2. Допустима температура на нагряване. Характеристика, обозначаваща горната граница на температурата, при превишаването на която радиаторът може да излезе от строя:

• Автономна = до 90⁰С.
• Централизирана с разводка от пластмаса = до 90⁰С.
• Централизирана със стоманена разводка = до 95⁰С.

Експлоатация с нарушаване на температурния режим води до стопяване на уплътнителите, деформация и загуба на херметичност на уреда.

3. Степен на замърсеност на топлоносителя. Параметър, интересуващ основно собствениците на автономни отоплителни системи и водоснабдяване:

• Автономна система на частна къща = висока, средна, ниска при инсталиране на филтри.
• Автономна система на многоетажна сграда = висока, средна, ниска при инсталиране на филтърна система.
• Централизирана = ниска, в редки случаи средна.

Водата, доставяна от централизирани мрежи към комуналните отоплителни системи, преминава комплексно пречистване. Съдържанието на пясъчна и глинеста суспензия във водата, добивана от частни кладенци, шахти и открити източници, може да надвишава допустимия лимит.

Изборът на отоплителни уреди трябва да се ориентира спрямо предстоящите условия на експлоатация. Необходимо е да се установят характеристиките на отоплителния кръг.

Традиционни места за монтаж на радиатори

За по-нататъшния избор на конструкции на батериите е необходимо да се определят точките за инсталиране на отоплителни уреди. Разполагат ги на местата с най-голямо проникване на студ. Така се постъпва, за да се минимизира влиянието на теченията върху микроклимата на помещенията. Също така се ориентират към гарантиране на достъпност с цел периодична поддръжка.

Монтираните в долната част батерии създават топлинна завеса в помещения с панорамни прозорци, например на веранди.

Зони на разположение на батериите:

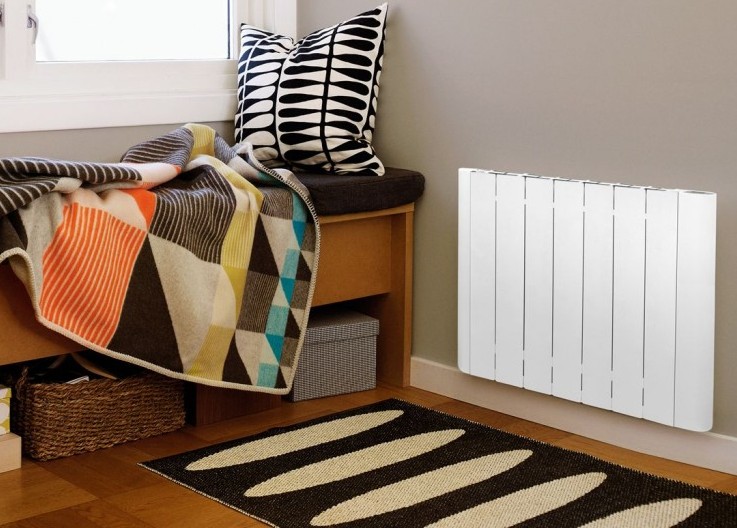

• Подпрозоречни ниши. Най-разпространеното място за разполагане на отоплителни уреди.
• Протегнати междупрозоречни пространства. Един от популярните допълнителни варианти.
• Ъгли и “слепи” стени на ъглови стаи. Прилага се за усилване на отоплението на помещения с увеличени топлинни загуби поради интензивно въздействие на ветрове.
• Тоалетни, складове, бани, една или две страни на които са съчетани с основна носеща стена.
• Неотопляеми входове, антрета на частни къщи.
• Апартаментни коридори на първите етажи на многоетажни сгради.

Съвременните изпълнения на отоплителни уреди се побират под балконската врата или входа към лоджията.

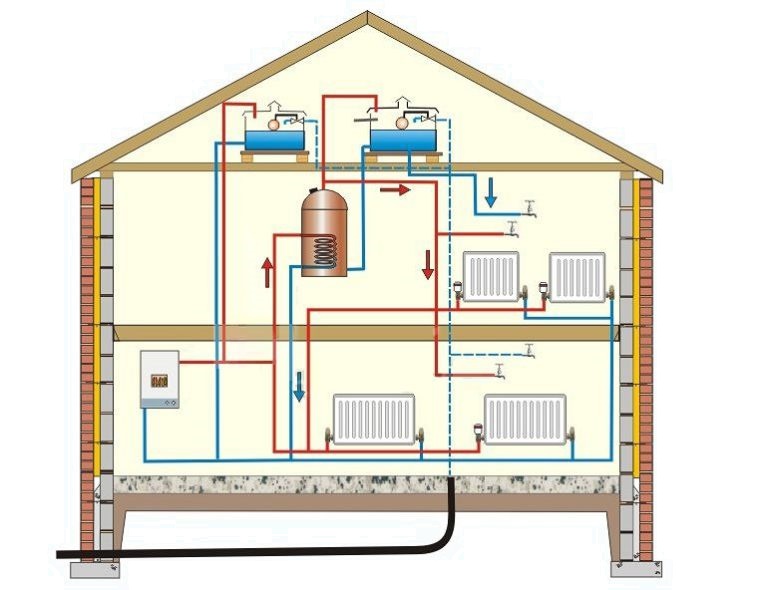

Пример за разполагане на отоплителни радиатори в една къща:

Конструктивна специфика на отоплителните уреди

Конструктивно батериите се подразделят на групи: радиатори, конвектори и регистри.

Обзор на търсените отоплителни уреди

Радиаторът е най-разпространеният вид. Това е отоплителен уред, състоящ се от вертикални отделни секции-отсеци. При класическите разглобяеми изделия секциите са самостоятелни работни елементи. Те се съединяват в необходимото количество чрез резбови вътрешни съединения. Тази схема на сглобяване придава универсалност на радиаторите.

Преди да монтирате, е възможно да комплектувате радиатора за отопление, е необходимо да извършите изчисление в съответствие с необходимата топлинна мощност. Съгласно изчисленията се подбира броят на секциите на сглобяемите радиатори. Хоризонталните кухини на радиаторите, получени при свързването на секциите, се наричат колектори – горен и долен.

Съвременните технологии усвоиха производството на по-малко универсални, но по-надеждни неразглобяеми радиатори, използвайки методите на заваряване и цялостно леене. При тях липсват съединения и уплътнения, характерни за разглобяемите радиатори. Дизайнът е за всеки вкус.

Конвекторът е цялостен отоплителен уред от тръбен или кухинен топлообменник с редове топлоотвеждащи ребра. Конвекторите се произвеждат в следните варианти на изпълнение:

• Стенни.
• Подови (канални)
• Первазни.

Регистърът е неразглобяем отоплителен уред от прави гладки хоризонтални тръби, композирани и обединени по определен начин.

Подробно за разновидностите на радиаторите

Радиаторите се различават по използвания за тяхното производство материал.

В рамките на една разновидност могат да присъстват различни дизайнерски решения, понякога неочаквано оригинални

Пазарът на отоплителни уреди може да предложи:

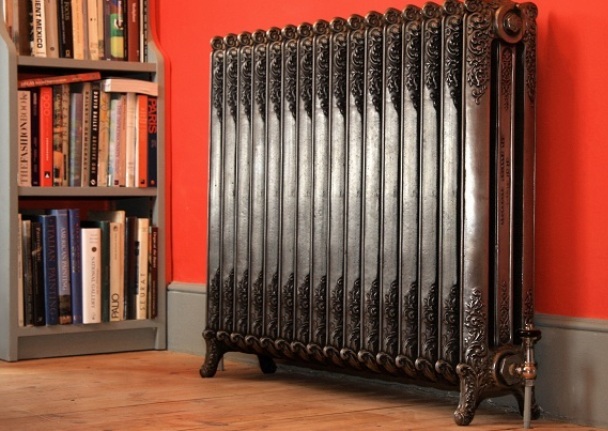

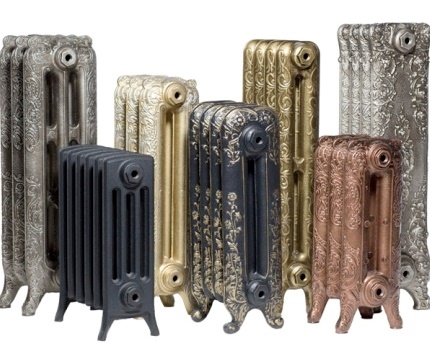

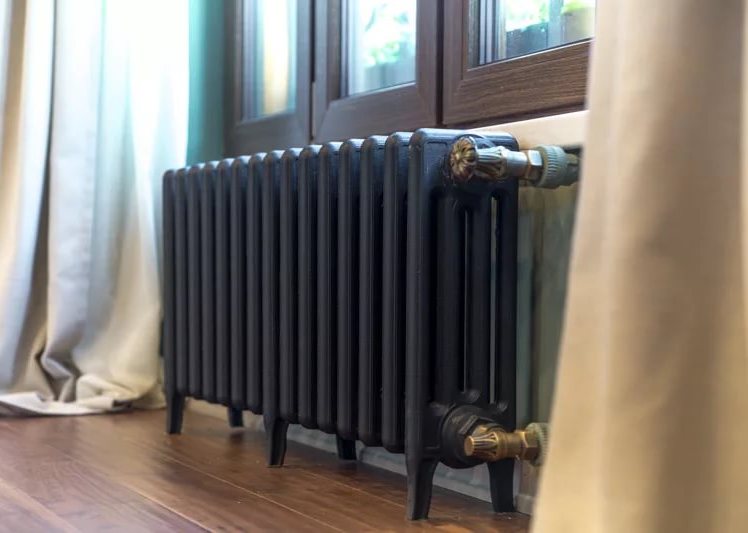

1. Чугунени радиатори. Родоначалници на радиаторите от тази група. Относително евтини са. Издържат на всеки от режимите на работа. Служат до 50 години. Основният недостатък е, че имат голямо тегло, което обаче помага да задържат топлината дълго време при изключване на отоплението.

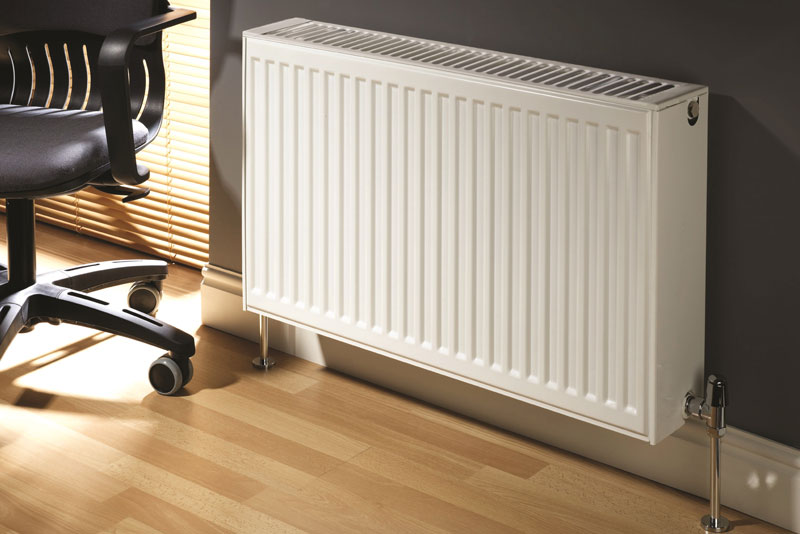

2. Стоманени радиатори. Тези радиатори представляват конструкции от стоманени тръби. Те работят при всякакви условия, но са по-малко издръжливи от чугунените си събратя. Притежават ниска топлоотдаване.

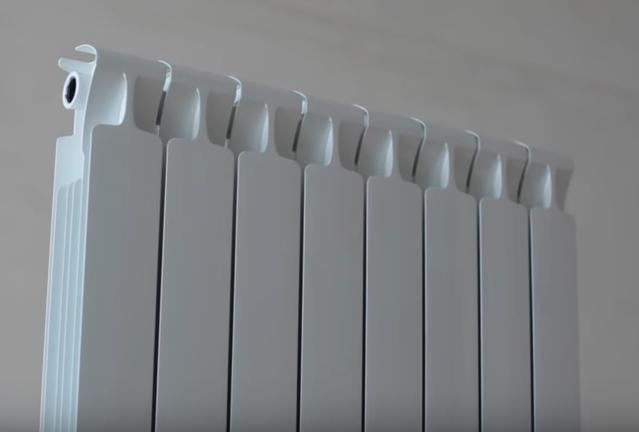

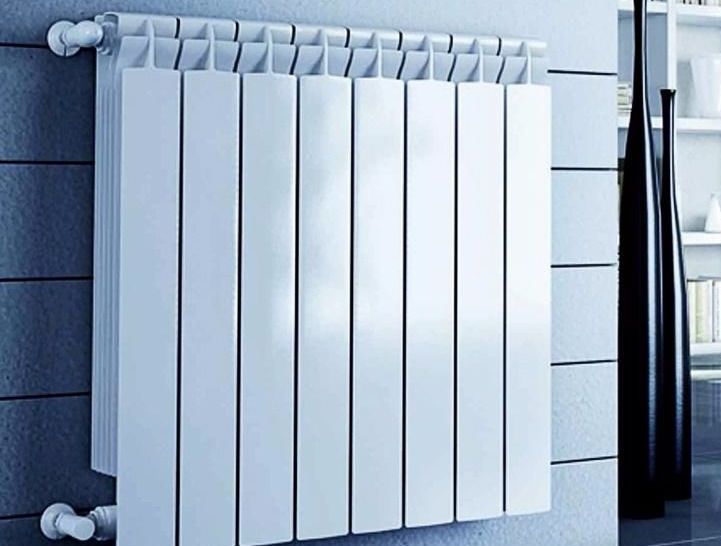

3. Алуминиеви радиатори. Изработени от лек естетичен материал, тези радиатори отдават топлина най-добре от всички. Те са устойчиви на всички работни температури, но се страхуват от хидроудари. Алуминият е много взискателен към качеството на топлоносителя.
4. Биметални радиатори. Стоманени вътрешности, облечени в алуминий – с това е казано всичко. Основните характеристики са като при стоманените, топлоотдаването – почти като при алуминиевите. Цената хапе.
5. Медни радиатори. Това са „вечни” излъчватели на топлина за каквито и да е помещения. Единственият и най-съществен техен минус е свръхвисоката цена.
6. Пластмасови радиатори. Новост в семейството радиатори. Засега те са подходящи само за автономни отоплителни системи на частни къщи с топлоносител, нагрят до не повече от 80°C.

Най-чувствителни към условията на експлоатация са алуминиевите уреди. Тези радиатори работят надеждно само 15 години. Използването им е възможно само в автономни отоплителни системи.

Външно популярните модели радиатори от различни материали си приличат:

Характеристика на конвекторната разновидност

Конвекторите значително отстъпват по топлопреминаване на радиаторите, но в някои случаи успешно ги допълват или заместват:

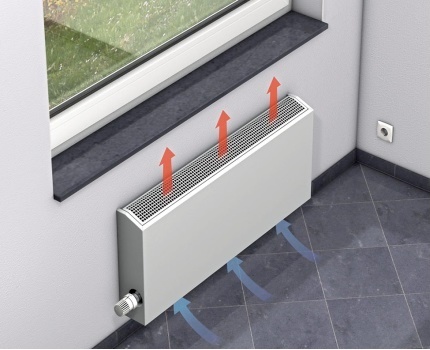

1. Стенни конвектори. Батериите в това изпълнение обикновено се изработват от стомана, поради което са евтини. Те са нестабилни на хидравлични удари и използването им в централизирани отоплителни системи е нежелателно.

Оформени като панели, конвекторите приличат на затворени радиатори, много са симпатични, отлично се вписват в интериори от всякакъв тип.

А направените под формата на тръби, осеяни с плочи – такива батерии ще подхождат само за монтаж в помощни помещения.

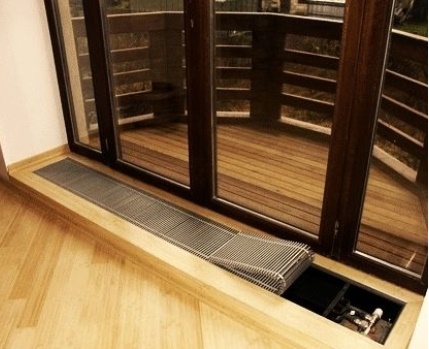

2. Подови конвектори (канални). Отлично решение за създаване на топлинна завеса при вратите на балкона или лоджията. Изработени от здрави устойчиви на корозия материали, те са непретенциозни към изискванията на експлоатация.

3. Первазни конвектори. Способни да работят при всички условия и режими, тези батерии ще подхождат най-добре за създаване на микроклимат там, където всички други отоплители ще изглеждат обемисто.

Первазният тип е уместен в санитарни помещения и складове, прилежащи към студени външни стени и неотопляеми входове.

Кратко описание на регистрите за отопление

Някога батериите от тази група са били изработвани занаятчийски с помощта на обикновено заваряване. Регистрите могат да се прилагат във всякакви отоплителни системи, но поради невзрачния си външен вид се използват предимно в помощни помещения: гаражи, складове, мазета. Понякога могат да се видят във входовете на стари многоетажни сгради.

Съвременните производители са „забелязали“ тази група отоплителни уреди.

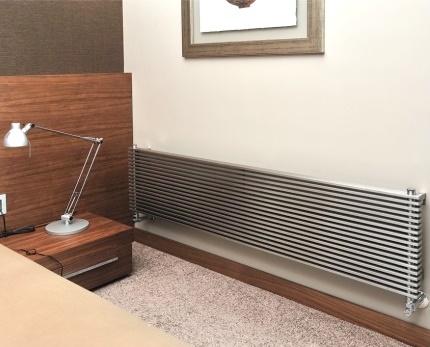

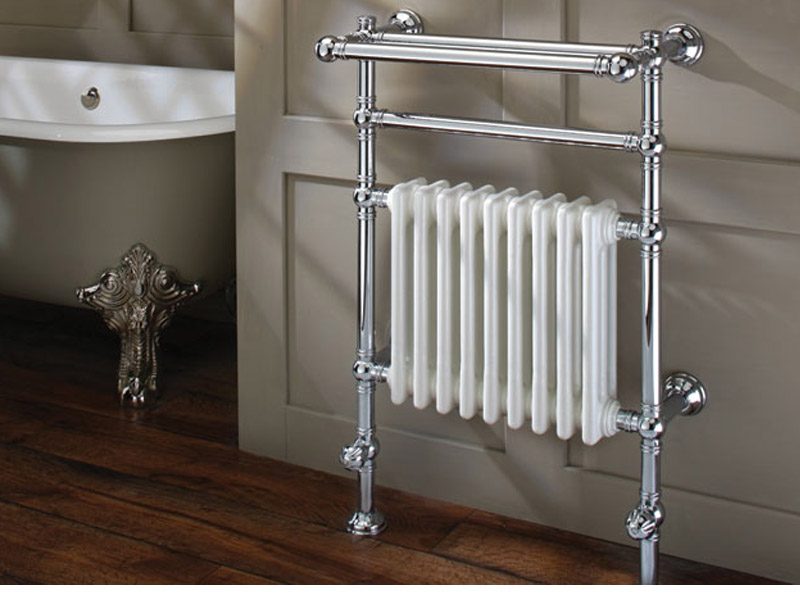

Блестящи от хромиран метал, регистрите могат да украсят дизайнерски ремонт на всяко жилищно пространство.

Изчисляване на топлинната мощност на радиаторите

Етапът на предварителния подбор на радиаторите приключи, може да се премине към изчисляване на необходимата топлинна мощност от тях. За основа на изчисленията се взема относителната мощност от 100 W за отопление на 1 m² нормативно помещение.

Пълната формула включва множество коригиращи коефициенти и изглежда така:

Q = ( 100 x S ) x R x K x U x T x H x W x G x X x Y x Z,

където:

S = площ на отопляемото помещение, където:

R – допълнителен параметър за стаи, ориентирани на изток или на север = 1,1;

K – корекция за наличие на външни стени в стаята:

една = 1,0;
две = 1,2;
три = 1,3;
четири = 1,4;

U – коефициент на изолираност на външните стени:

ниска = 1,27 (без изолация);
средна = 1,0 (мазилка, повърхностна топлоизолация);
висока = 0,85 (изолация, извършена по специално изчисление);

T – времеви показател за периода с най-ниски температури в ⁰С:

до -10 = 0,7;
до -15 = 0,9;
до -20 = 1,0;
до -25 = 1,1;
до -35 = 1,3;
под -35 = 1,5;

H – индекс на височината на тавана в метри:

до 2,7 = 1,0;
до 3 = 1,05;
до 3,5 = 1,1;
до 4 = 1,15;

W – характеристика на помещението, разположено етаж по-горе:

неотопляемо и неизолирано = 1,0 (студено таванско помещение);
неотопляемо, но изолирано = 0,9 (таванско помещение с изолиран покрив);
отопляемо = 0,8.

G – степен на качество на прозорците:

серийни дървени рамки = 1,27;
рамки с единичен стъклопакет = 1,0;
рамки с двоен стъклопакет = 0,85;

X – отношение на площта на прозоречните отвори към площта на стаята:

до 0,1 = 0,8;
до 0,2 = 0,9;
до 0,3 = 1,0;
до 0,4 = 1,1;
до 0,5 = 1,2;

Y – стойност на отвореност на повърхността на радиаторите:

напълно отворени = 0,9;
покрити с перваза на прозореца = 1,0;

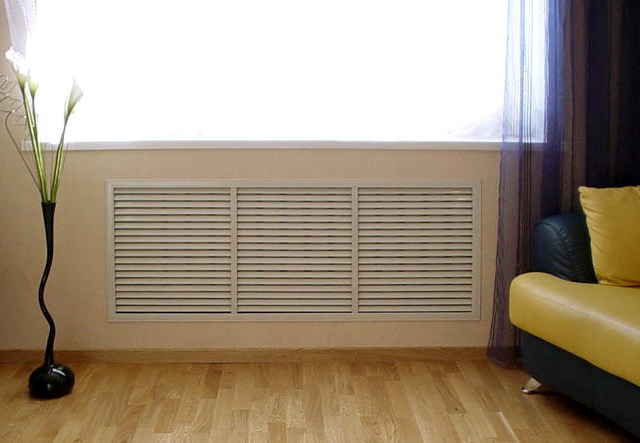

закрити от хоризонтален издатък на стената = 1,07;

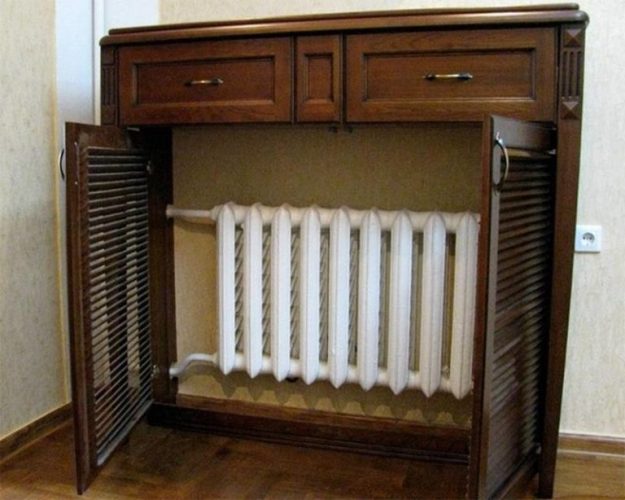

покрити с перваз и преден кожух = 1,12;
заградени от всички страни = 1,2;

Z – ефективност на свързване на радиаторите (1,0 ÷ 1,13; повече подробности вижте раздела по-долу).

Изчислената стойност трябва да се умножи по условен коефициент 1,15. Той ще осигури известен резерв от топлина за възможност за по-прецизно настройване на уредите за работа в нискотемпературен режим.

Ефективни начини на свързване

Преди да продължите проучването как правилно да изберете, инсталирате и свържете радиатори за отопление и други отоплителни уреди, е необходимо да разгледате два основни вида тръбно разпределение на съществуващите отоплителни системи. Те се различават по принципите на организиране на подаването на топлоносителя към радиаторите и връщането му в системата.

На практика тръбата, която подава топлина, се нарича „подаване“. Тръбата, която връща топлоносителя, е „връщане“. Вертикалната тръба на разпределението (подаване или връщане) се нарича „щранг“.

В еднотръбните отоплителни системи топлоносителят се подава неравномерно. До далечните от котела уреди той ще стигне, вече малко охладен. Поради това еднотръбните вериги имат ограничения по дължина

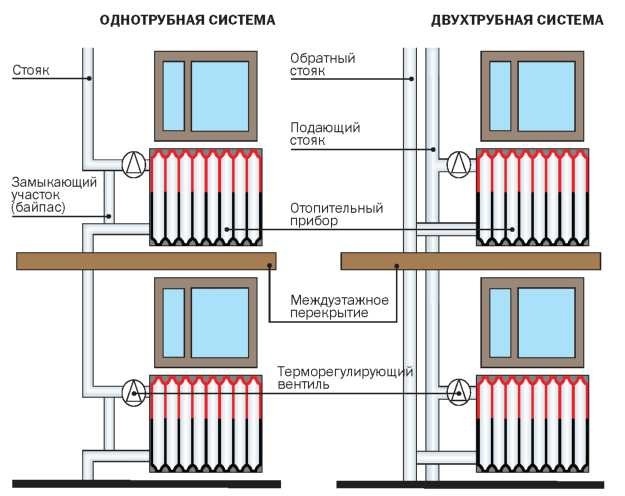

Традиционни варианти на разводката:

• Еднотръбна. Разводката е устроена така, че ролята на подаване и връщане играе една тръба. Батериите се «врязват» в нея последователно. Топлоносителят обхожда отоплителните уреди по реда на тяхното свързване.
• Двутръбна. В двутръбната разводка едната тръба е подаване, другата – връщане. При този вариант отоплителните уреди (батерии) се присъединяват едновременно към двете тръби, успоредно една на друга. Топлоносителят циркулира през всички батерии едновременно.

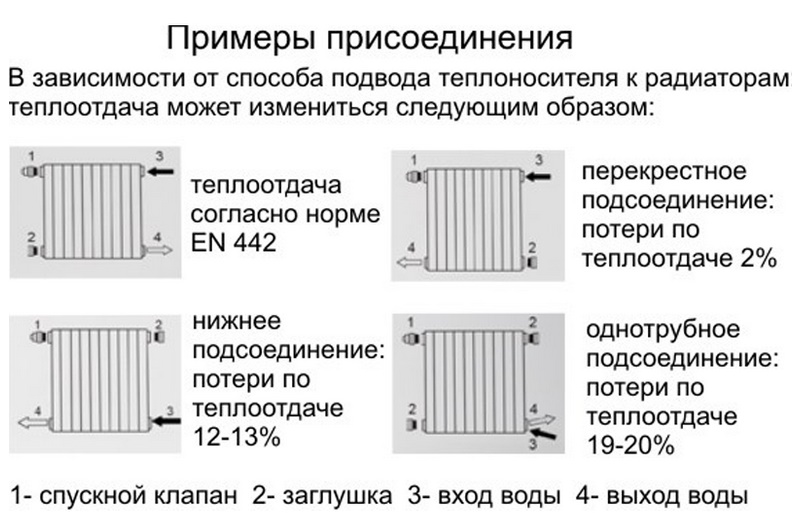

От вариантите на присъединяване на отоплителните уреди зависи коефициентът «Z» във формулата за изчисляване на топлинната мощност.

Най-широко прилаганите на практика начини на свързване:

Начин №1. По диагонал. Z = 1,0.

Такъв ред на свързване е най-ефективният, особено ако отоплителната система работи лошо. Топлоносителят постъпва в батерията от едната страна отгоре, преминава през цялата вътрешна кухина и излиза отдолу от другата страна.

Топлинната енергия се предава на цялата повърхност на отоплителния уред. За радиатори с дължина над 12 секции този начин се препоръчва настоятелно.

Начин №2.  От страничната страна (отгоре – вход, отдолу – изход). Z = 1,03.

Доскоро – най-разпространеният прием за свързване на батерии. Той е удобен при монтаж поради малката дължина на връзките.

За радиатори до 12 секции почти не отстъпва по топлоотдача на диагоналния начин на свързване. Но това е в добре работещи отоплителни системи. Ако системите функционират слабо, горещият топлоносител няма да достига до крайните отделения на радиаторите.

Начин №3. Отдолу от двете страни. Z = 1,13.

Въпреки най-малката ефективност, този метод на свързване бързо се наложи в новото строителство, благодарение на пластмасовите тръби. Разводките на отоплителните системи се монтират в пода и не помрачават дизайна на помещенията. При правилно настроени отоплителни системи всички части на батериите получават равномерно нагряване.

При избора на начини за свързване на батериите трябва да се изхожда от техните конструктивни особености и стремежа към максимална ефективност на използване

Завършващ етап на избор на радиатори

Окончателният етап на избор се базира на получените резултати от изискваните мощности на отоплителните уреди.
Готовите цели конструкции на радиатори, конвектори или регистри се подбират по време на покупката.

От заводските паспорти на изделията се виждат данни за тяхната топлинна мощност. При закупуване на батерии се вземат предвид особеностите на местата за монтаж (например възможните габарити на уреда).

Неразглобяеми радиатори и регистри с индивидуални параметри се изработват по поръчка от специализирани организации. За разглобяемите радиатори трябва да се избират по брой секции, като се вземе предвид общата им топлинна мощност.

Приблизителни мощности на стандартни 500 мм секции от различни материали (Ват при топлоносител 70⁰C):

• Чугунени = 160;
• Стоманени тръбни = 85;
• Алуминиеви = 200;
• Биметални = 180.

Мощността на разглобяемите радиатори се регулира чрез добавяне на допълнителни секции или отстраняване на излишни такива.
При избор на батерии от различни конструкции за едно помещение, е по-правилно да започнете избора им с неразглобяеми изделия.

Общи съвети за монтаж на радиатори от различни групи

Препоръчва се за отопление да се използват уреди, оборудвани с автоматични и механични обезвъздушители. За други конструкции отоплители – крайната горна точка от страната, противоположна на входа на топлоносителя.

Също така се препоръчва да се монтира топлоотражателен екран между батерията и външната стена. За изработката му можете да обърнете внимание на съвременните топлоотражателни материали изоспан, пенофол, алюфом.

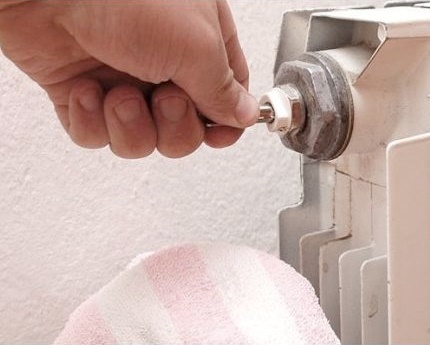

Обезвъздушителят е устройство с малки размери, което се вгражда в онази част на батерията, където е възможно натрупване на въздух. За разглобяемите радиатори това е резбовият отвор в края на горния колектор, срещуположно на захранващата тръба.

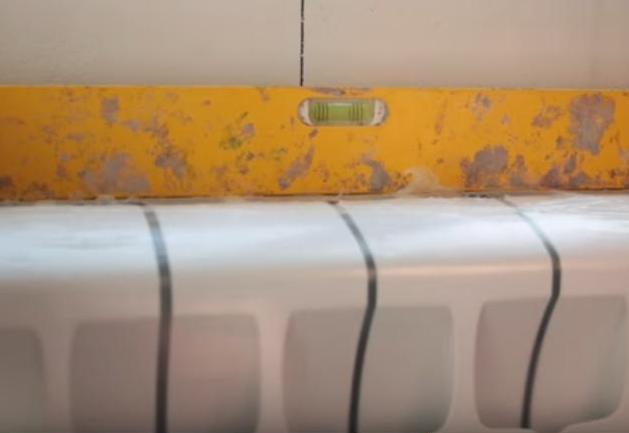

При закрепване на отоплителните уреди на място не се допуска отклонението им от хоризонталното ниво. Позволява се до 1 см да се повдигне страната с обезвъздушителя за по-добро събиране и изпускане на въздух.

При свързване на отоплителните уреди към системи със щрангове, центровете на входните отвори на батериите трябва да не са по-високи от центровете на отклоненията от захранващите тръби. Ако при присъединяване към щранговете се предвижда оборудване на топлинните възли с кранове или устройства за регулиране на температурата, в еднотръбните отоплителни системи допълнително е необходима инсталация на байпаси, ако такива липсват.

Байпасът е превръзка, паралелна на свързването на батерията. Този елемент позволява да се организира управлението на работата на отоплителния уред. Той представлява отрязък от тръба, който свързва входа и изхода на батерията. Диаметърът на тръбата на превръзката трябва да бъде с един типоразмер по-малък от този на тръбата на щранга. При двутръбни отоплителни системи не се изисква инсталиране на байпаси.

Поради силно различаващи се коефициенти на разширение на материалите, не се препоръчва да се свързват батерии с помощта на пластмасови тръби към разпределителна мрежа от стоманени тръби. И обратно, основната пластмасова разводка изключва преминаване към стоманени детайли за присъединяване.

До приключване на монтажа е желателно да не се сваля опаковъчната обвивка на стоманени, алуминиеви и биметални батерии, за да се избегне механичното им повреждане.

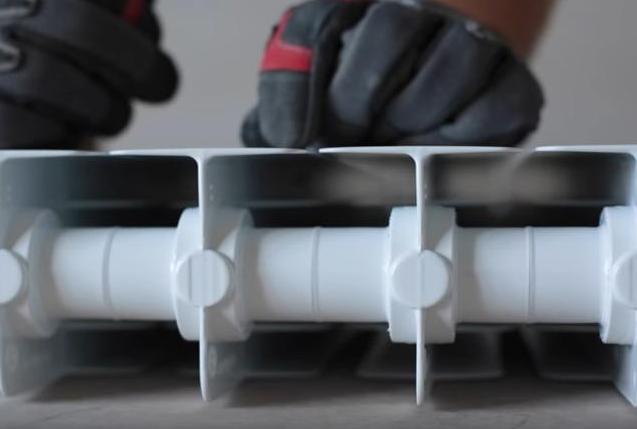

Подготовка на разглобяеми радиатори за монтаж

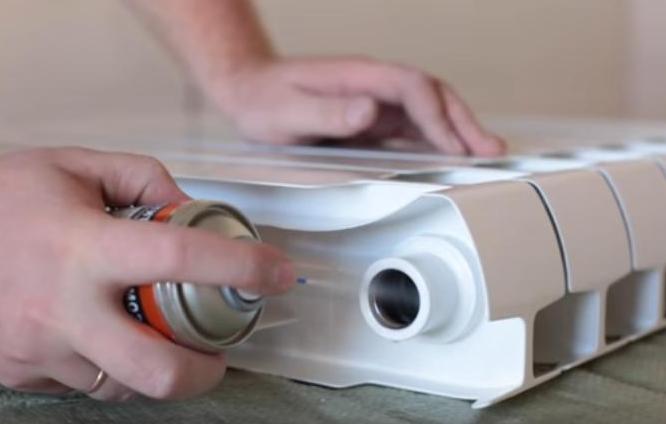

Ако закупените разглобяеми батерии не притежават изчислените параметри, трябва да се извърши тяхната доработка, като се отделят излишните секции или се добавят до желаното количество. Помежду си отделенията на радиаторите се стягат с помощта на водопроводни нипели през кръгли уплътнителни подложки.

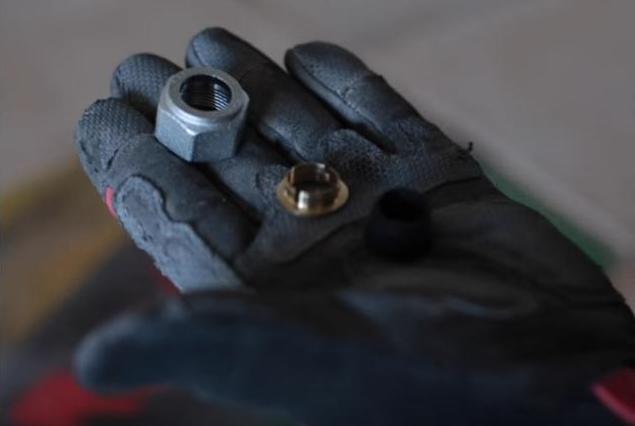

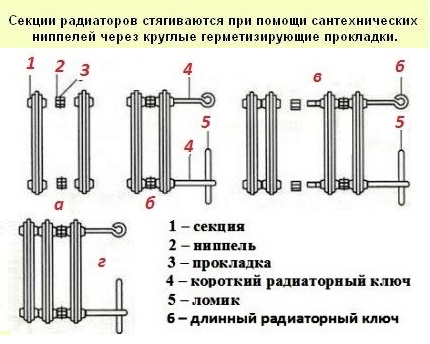

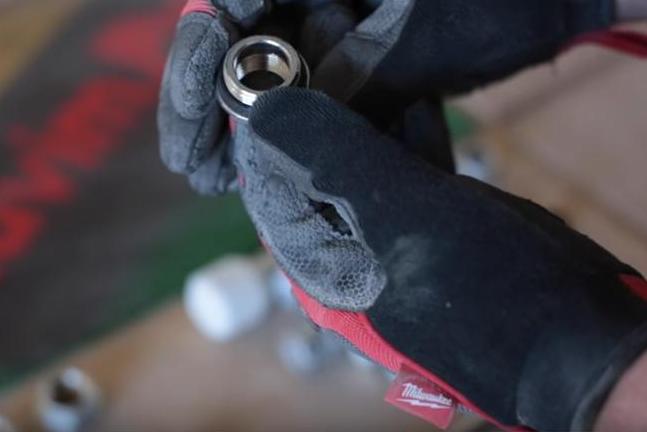

Нипел – къса дебелостенна тръба с външна резба. На половината – дясна, на половината – лява. Вътре в тръбата по цялата дължина се намират два противоположни надлъжни технологични издатъка.

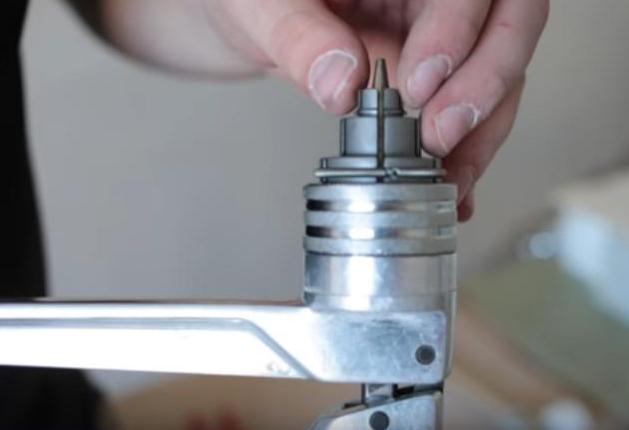

Операциите по сглобяване-разглобяване се извършват с помощта на специален радиаторен ключ. Функцията на въртящ лост изпълнява монтажна щанга.

Радиаторният ключ може да бъде заменен с длето с подходяща дължина, с ширина на острието, достатъчна за сигурно захващане на издатъците на нипела. Ролята на въртящ лост ще изпълни регулируем тръбен ключ.
В конструкцията на разглобяемия радиатор присъства лява резба.

За правилно възприемане на посоката на въртене се препоръчва да се развиват или завиват нипелите, като се вкарва ключът или длетото в отворите на секциите, където резбата е дясна. За да се избегнат изкривяванията на детайлите, отворите трябва да се редуват през един-два оборота на инструмента.

Закрепване на разглобяеми радиатори по място

Разглобяемите радиатори се окачват на специални конзоли. Най-надеждни са дъгообразните куки, вградени в носещите стени на помещенията. При това трябва да се осигурят следните разстояния:

• от пода = 6-12 см, достатъчни за почистване и отопление на долната част на стената,
• до перваза на прозореца не по-малко от 7 см за осигуряване на ефективна конвекция,
• от топлоотразяващия екран или от стената = 3-5 см.

Конзолите се монтират по такъв начин, че да попадат в междусекционното пространство на радиаторите. По неписано правило при окачване на батериите крайните тапи с дясна резба трябва да са отдясно, а с лява резба – отляво.

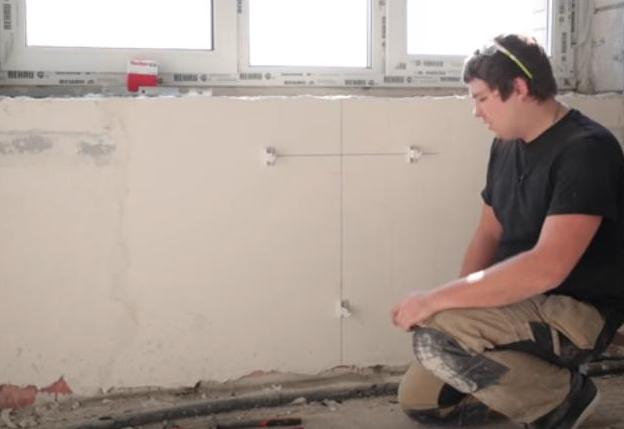

Разчертаването за куките се извършва в следния ред:

1. Чертае се вертикална линия на осовия център на радиатора (при инсталиране на батерията под прозореца, най-често това е и неговият център) с дължина не по-малка от височината на батерията.
2. Измерва се разстоянието между междините на първата и втората секция на радиатора и на последната и предпоследната.
3. Провежда се хоризонтална линия, съответстваща на центъра на горния колектор на радиатора, с дължина не по-малка от измереното разстояние (като се вземат предвид общите съвети, изложени по-горе).
4. Самото разстояние се отлага надясно-наляво на проведената хоризонтална линия симетрично спрямо линията на осовия център. Получените две точки са местата за горните куки. Те ще държат теглото на конструкцията.
5. От точката на пресичане на хоризонталната линия и осовия център вертикално надолу се отлага разстояние, равно на междуцентровото разстояние на колекторите (стандартно – това е 500 мм).
6. През набелязаната точка се провежда хоризонтална линия, съответстваща на центъра на долния колектор на радиатора.
7. Измереното в точка 2 разстояние се отлага надясно-наляво върху начертаната хоризонтална линия симетрично спрямо линията на централната ос. Получените две точки са местата за долните куки. Те ще осигуряват неподвижност на конструкцията.

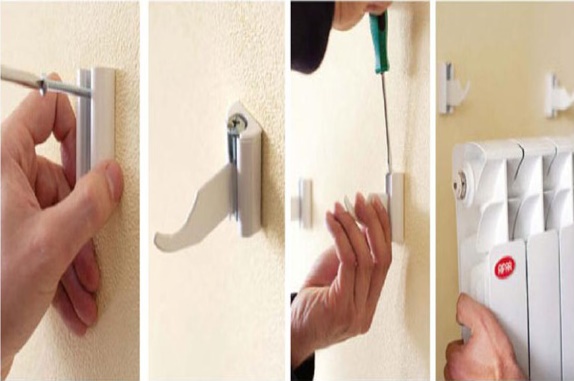

8. В набелязаните точки се пробиват отвори за дюбели, в които се завиват скоби с резба или се забиват куки с гладки пръти.

Процесът на пробиване е описан за чугунени и биметални отоплителни уреди, които имат не повече от 10 секции, и алуминиеви радиатори, състоящи се от не повече от 12 секции. При по-голям размер на батериите в района на центъра отгоре и отдолу трябва да се добави по една кука.

Закрепване по място на неразглобяеми видове

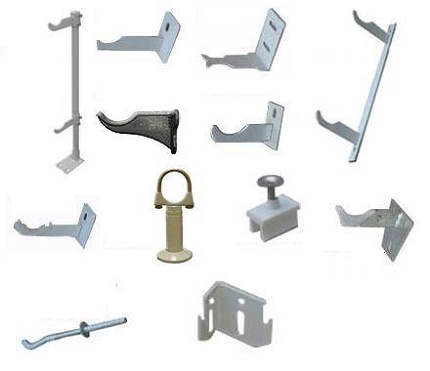

Скобите за монтаж на неразглобяеми радиатори обикновено влизат в комплекта на изделията. Последователността на маркирането на точките за закрепване на скобите за окачване на тези батерии е описана в приложената схема на монтаж. Редът на действия наподобява описания за разглобяеми радиатори.

Изборът на скоби за закрепване на конвектори е разнообразен. Той е обусловен от разположението на отоплителния уред.

Със скоби конвекторите се държат на стените, закрепват се на пода, окачват се отдолу на первазите

По аналогия с разглобяемите радиатори отоплителни регистри се окачват на дъгообразни куки, неподвижно вградени в стените. Общото количество скоби стандартно е четири (две държат горната тръба, две – долната). За леки регистри е възможно прилагането на държачи за тръби с подходящ диаметър с хомути.

Необходимото количество скоби се подбира в зависимост от габаритите на радиатора

Свързване на радиаторите към отоплителните системи

При работите по присъединяване е желателно да се използва динамометричен инструмент. Необходимите усилия на затягане са указани в паспортите на придобиваните отоплителни уреди. За постигане на херметичност на резбовите съединения ще е необходим флуоропластов уплътнителен материал, наречен накратко «лента ФУМ», и водопроводен лен.

Ако свързванията на батериите с разпределението на отоплителната система се осъществяват с пластмасово захранване, допълнително ще бъдат необходими:

• Апарат за заваряване на полипропиленови части.
• Или обтегателно приспособление за металопластични тръби.

При решението да се управлява нагряването на батериите, се придобиват кранове или терморегулиращи устройства. Някои готови конструкции веднага се оборудват с вградени терморегулатори.

Необходимото количество тръба за подводката, комплектовката със съединителни детайли (фитинги) зависят от вариантите на присъединяване към отоплителната система и се изясняват след закрепването на батериите на място. Начините на свързване – „по диагонал“, „отстрани“ или „отдолу от двете страни“ – се определят на етапа на изчисляване на топлинната мощност на монтираните отоплителни уреди.

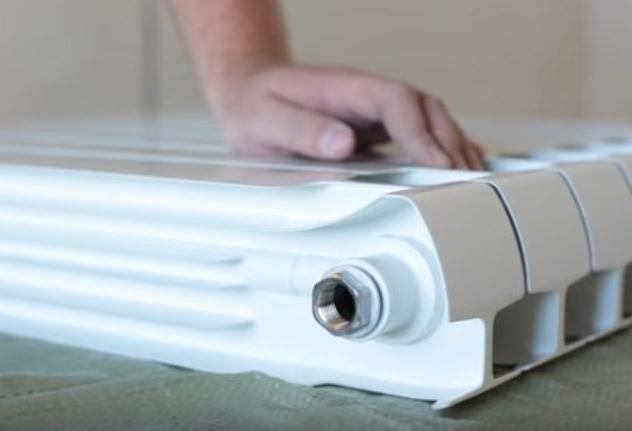

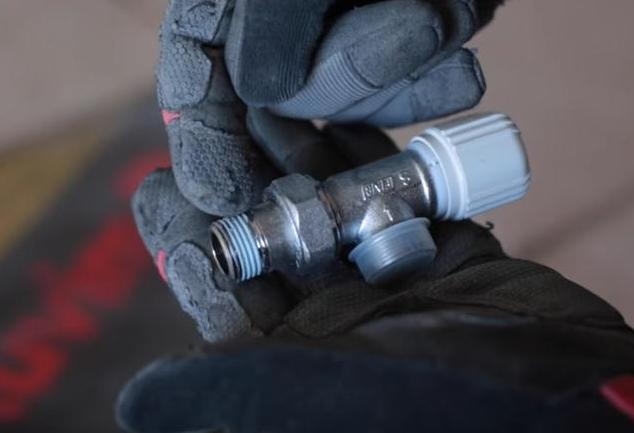

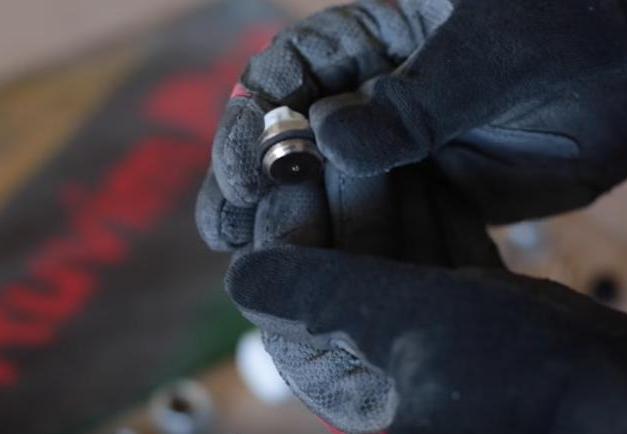

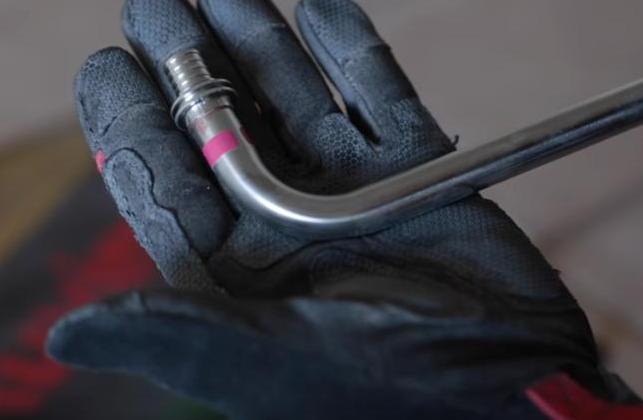

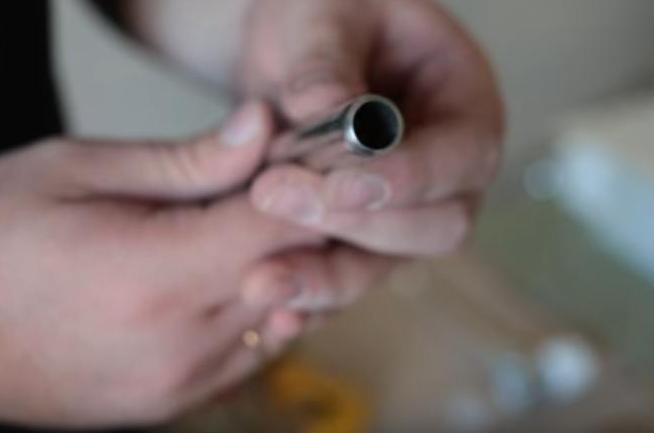

Един от вариантите за сглобяване и инсталиране на неразглобяем радиатор. Предварителният етап – закупуване на самия уред и спирателната арматура.

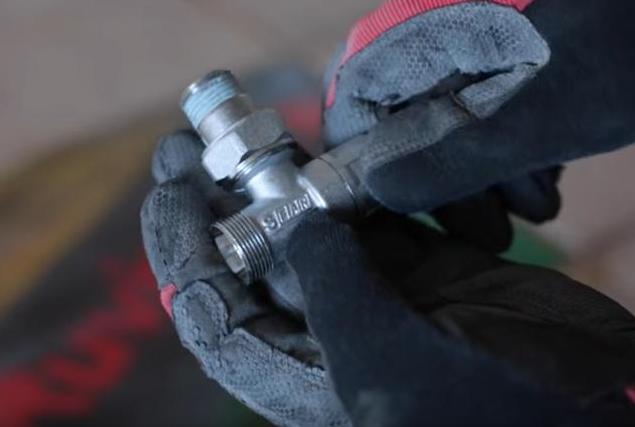

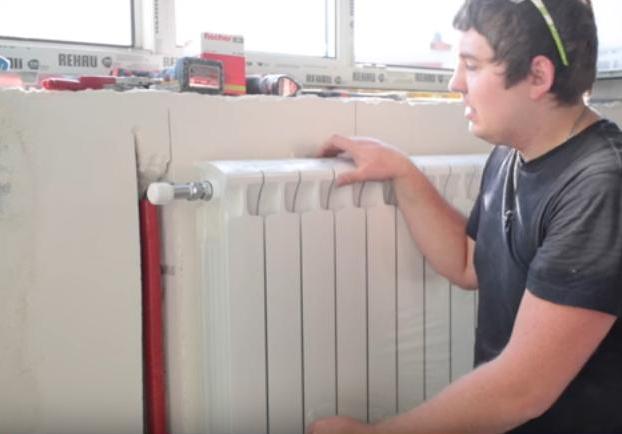

Когато всичко е подготвено, първо присъединяваме арматурата, монтираме преходниците, а след това окачваме радиаторите на стената под прозореца по следната схема:

След като разберете как правилно да инсталирате радиатор за отопление, можете без страх да се заемете с отговорната работа. Преди монтажа на уредите, местата за тяхното разположение трябва да бъдат ремонтирани и измазани.

За това как се извършва подмяната на отоплителните уреди, можете да научите от друга популярна статия на нашия сайт.

Изводи и полезно видео по темата

Видеото нагледно демонстрира вариантите на свързване:

Видеоурок за монтаж на радиатори:

Специфика на свързването на батерии с полипропилен:

Дълбоко се вярва, че придобитите от статията знания ще направят монтажа на всяка конструкция на радиатор за отопление, конвектор или регистър със собствени ръце достъпен за всеки собственик. Основното в предстоящата работа е изключително внимание и отговорност на всяка стъпка от поставената задача.

Напишете как вие сами или водопроводчици сте инсталирали батериите в дома/апартамента ви. Споделете дали сте доволни от работата на уредите. Коментирайте, моля, в разположения по-долу блок. Тук също можете да задавате въпроси и да споделяте полезни сведения.
