При решаване на задачата за отопление на жилището съществуват множество комбинации за изграждане на системата за подаване и отвеждане на топлоносителя. Всяко разпределение на отоплението в частна къща може да бъде класифицирано по няколко признака.

Ние предлагаме да се запознаете с нюансите на устройството и работата на възможните варианти. Разбирането на принципите на проектиране, плюсовете и минусите на всеки тип разпределение ще помогне да се планира геометрията на системата и нейното устройство, като се вземат предвид индивидуалните особености на помещението.

Моделиране на оптималната геометрия на контура

За една частна къща могат да бъдат проектирани няколко затворени водни контура, които ще отопляват различни помещения. Те могат съществено да се различават един от друг по типа на разпределението.

При проектирането, на първо място, се изхожда от работоспособността на системата, както и от оптималната геометрия от гледна точка на минимизиране на разходите, простотата на монтажа и възможността да се впишат отоплителните елементи в дизайна на помещенията.

Естествена и принудителна циркулация на водата

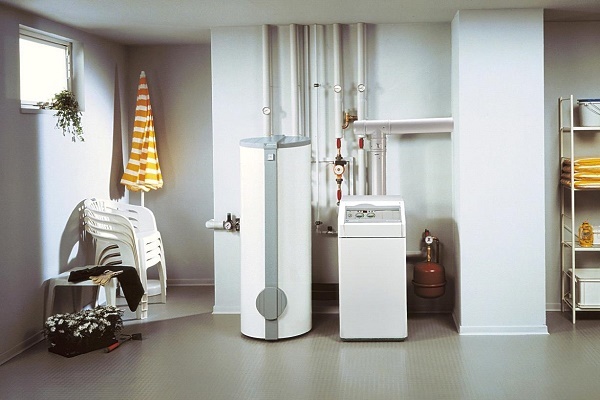

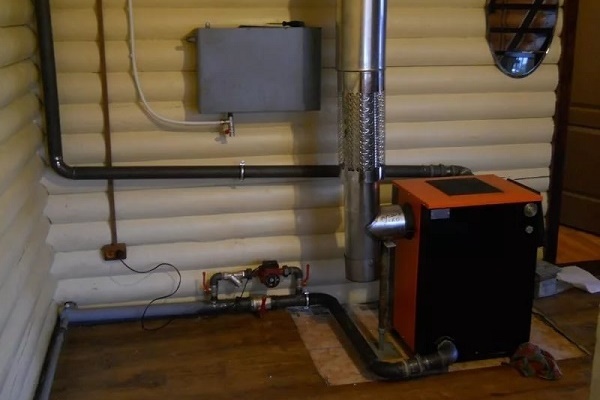

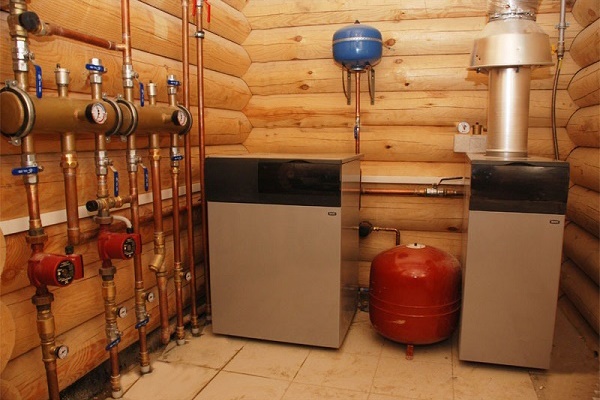

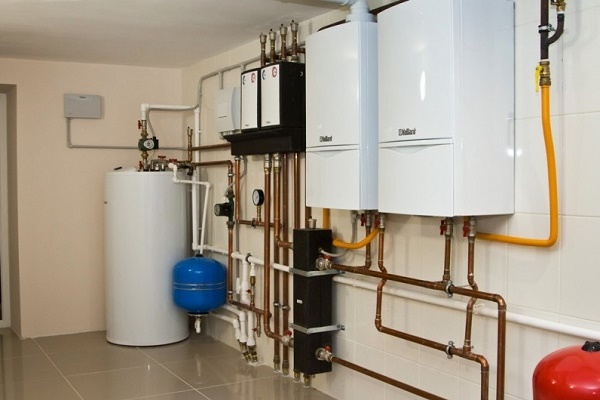

Нагряването на топлоносителя за отопление на дома става в едно или няколко устройства, разположени вътре в помещението. Това могат да бъдат печки, камини, както и газови, електрически или твърдогоривни котли.

Налягането на водата в кръга се осигурява или чрез използване на циркулационни помпи, или чрез изграждане на геометрия на системата, която позволява да се създадат условия за естествена циркулация.

Също така източник на гореща вода може да бъде централизирана отоплителна система за няколко къщи. В случай на слабо налягане е възможно свързване на циркулационни помпи за създаване на допълнително налягане и увеличаване на скоростта на движение на течността по тръбите.

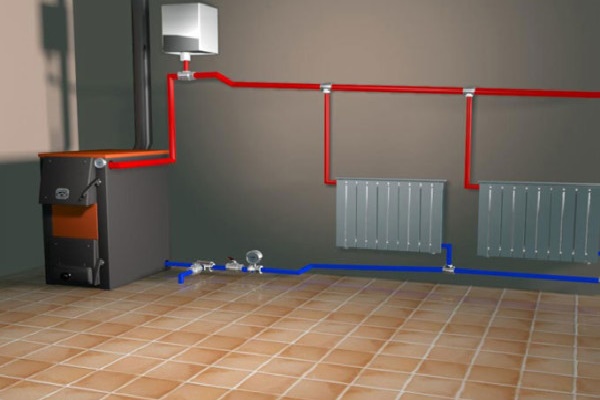

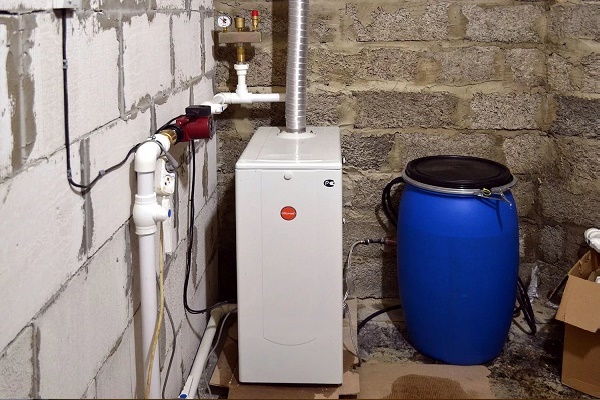

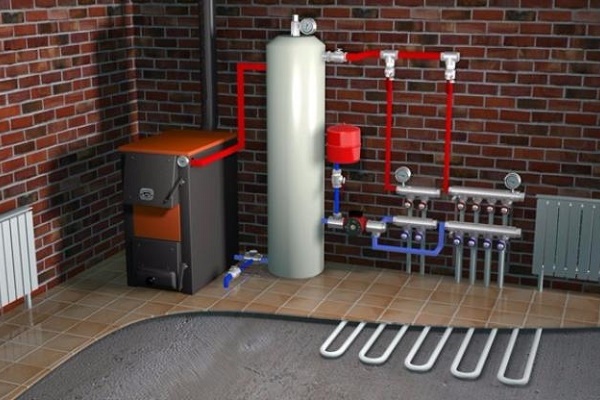

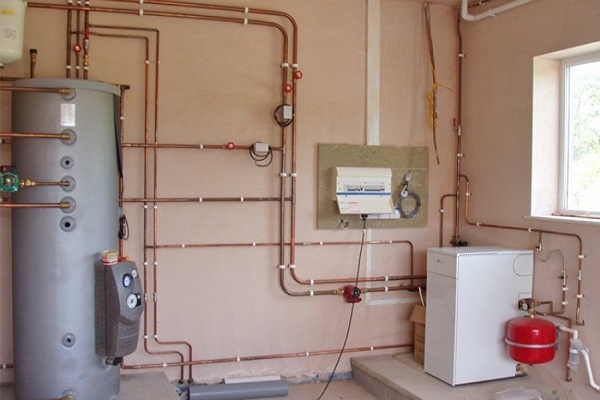

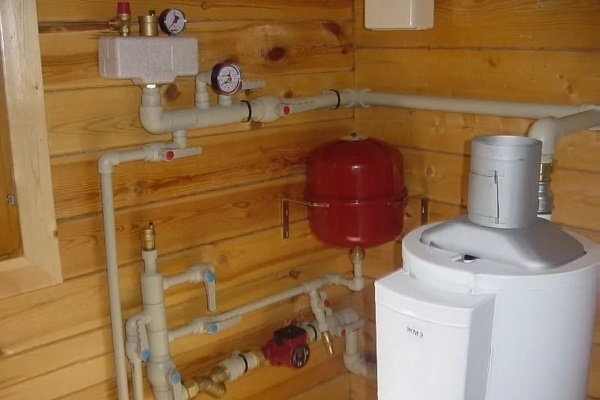

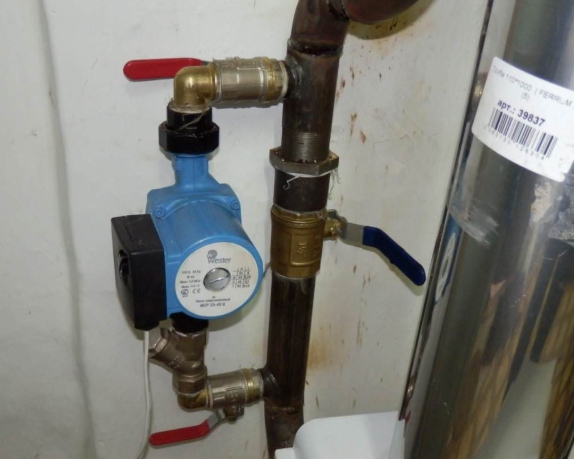

Циркулационна помпа за отоплителната система
Инсталирането на циркулационна помпа създава достатъчно налягане в системата, правейки възможно използването на варианти на разпределение, които не могат да се прилагат при естествена циркулация.

При избора на вариант с естествена циркулация на топлоносителя или малко налягане в тръбите при централизирано отопление е необходимо внимателно да се обърне внимание на възможността за максимално използване на физическите закони, които позволяват да се започне и поддържа движението на течността.

Задължителен елемент на разпределението в този случай е ускорителният колектор. Той представлява вертикална тръба, по която горещата вода се издига нагоре, след това се разпределя към отоплителните уреди и, след като загуби началната температура, се стича надолу.

Поради различната плътност възниква разлика в хидростатичното налягане на горещия и студения стълб течност, която е движещата сила за циркулацията на водата.

Вертикално и хоризонтално разпределение

Подаването на гореща вода към радиаторите може да се осъществи по различни начини. Разпределението условно се разделя на вертикално и хоризонтално, според положението на тръбите (щранговете), които подават вода директно към радиаторите на отоплението.

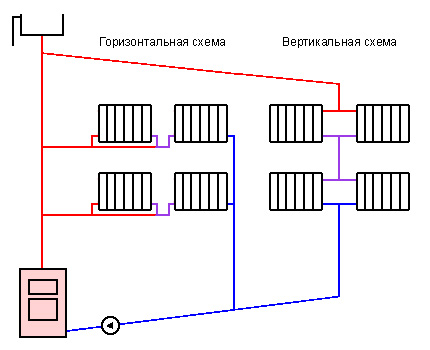

Хоризонтално и вертикално разпределение на отоплението
В съвременните домове по-често се използва хоризонтално, отколкото вертикално разпределение на отоплението. Причината е, че схемите на разположение на радиаторите на различните етажи рядко съвпадат.

Вертикалните схеми с горно подаване на гореща вода максимално използват разликата в хидростатичното налягане между топлите и студените сегменти на контура, поради което те почти винаги се прилагат при естествена циркулация, както и при ниско налягане в системата.

Освен това, такива схеми са работоспособни при аварийно изключване на помпата, което може да настъпи поради нейна повреда или липса на електричество.

Разпределението с долно подаване практически не се прилага при отопление с естествена циркулация. В случай на наличие на добро налягане в системата, използването му е оправдано, тъй като тази схема има два значителни плюса спрямо алтернативния вариант.

Предимства на схемата:

  • по-малка обща дължина на използваните тръби;
  • не е необходимо да се прокарва тръба през таванското помещение или технологичните ниши под тавана на втория етаж.

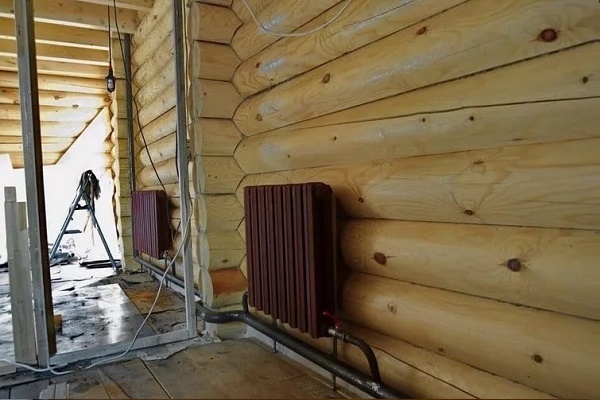

Хоризонталната схема на разпределение на отоплението се използва за едноетажни частни къщи. Ако сградата има два или повече етажа, тя често се използва в случай, че от гледна точка на дизайна вертикалните щрангове са нежелателни.

Хоризонталните тръби, подаващи и отвеждащи вода, могат органично да се впишат в интериора на помещенията, както и да се скрият под пода или в ниши, разположени на нивото на пода.

Избор на едно- или двутръбен вариант

Подаването на гореща вода и отвеждането на охладената за отоплителната система на частен дом може да се осъществи с помощта на една или две тръби. Всеки вариант има положителни и отрицателни страни, както и особености на използване в зависимост от типа на разпределението.

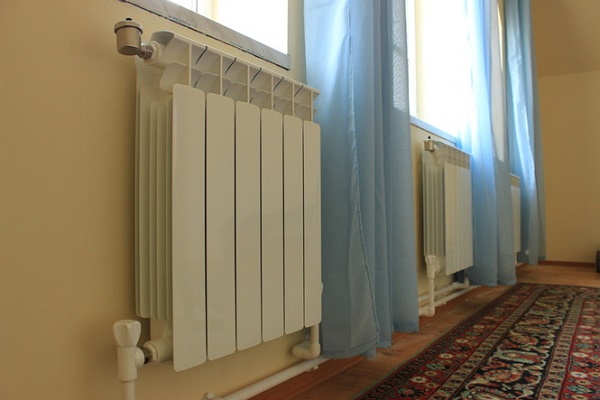

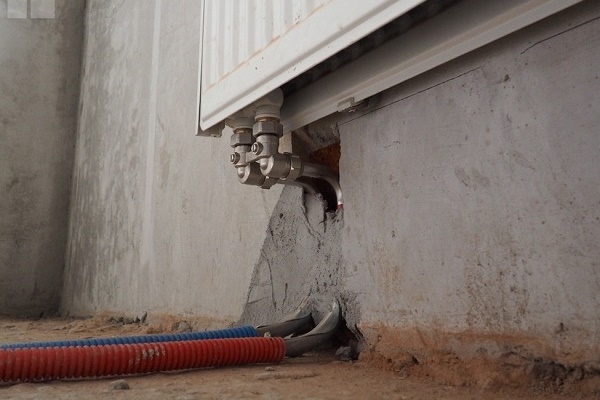

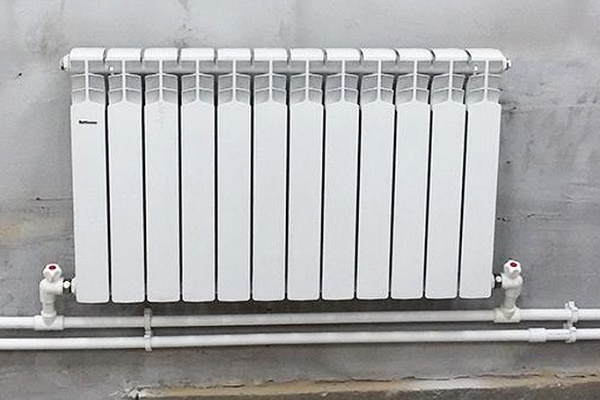

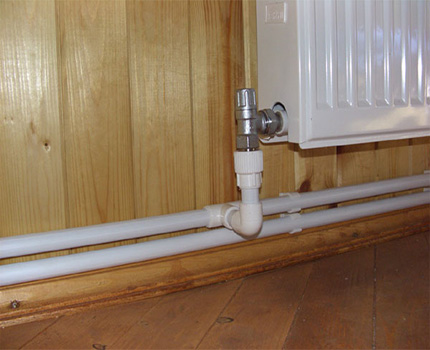

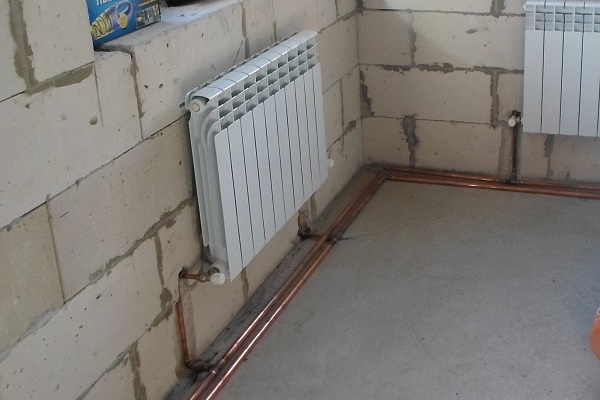

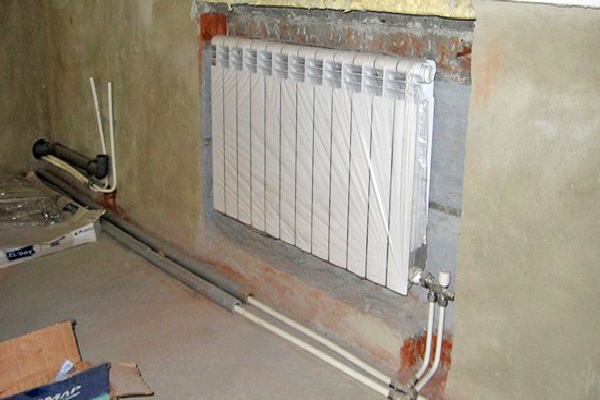

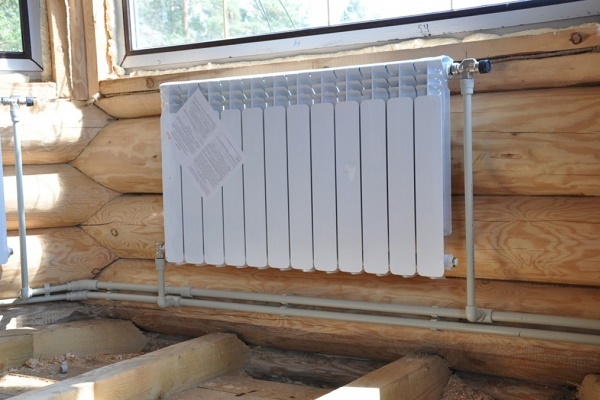

Вид на двутръбното разпределение в помещението
От гледна точка на интериорния дизайн, наличието на втора тръба не оказва никакво влияние върху външния вид на отоплителната система благодарение на долния вариант на свързване на системата към радиаторите и възможността за намаляване на диаметрите на тръбите.

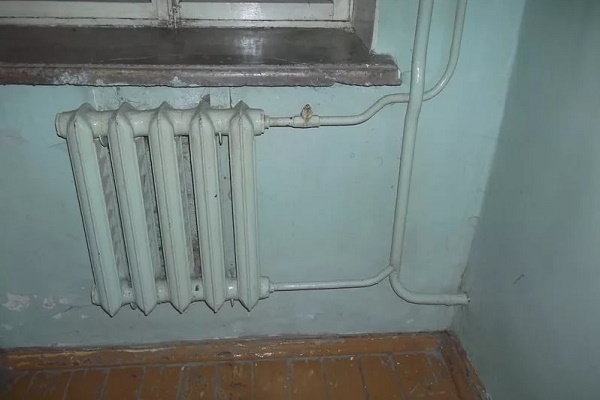

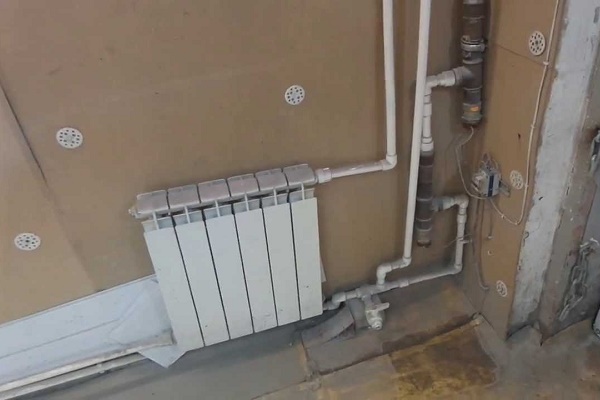

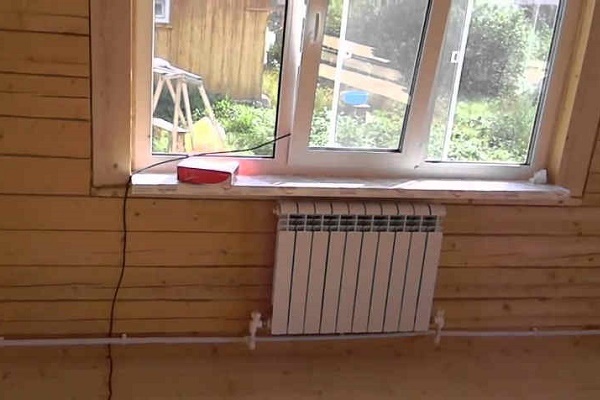

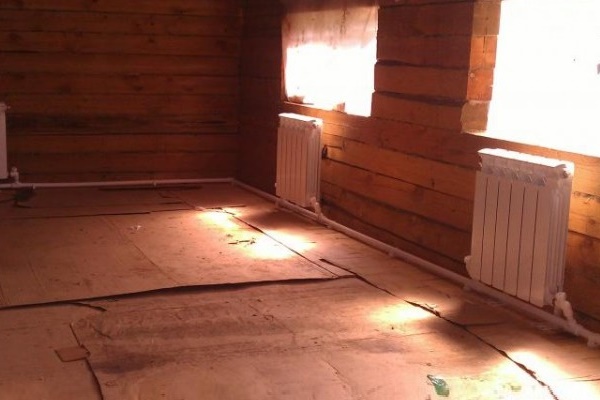

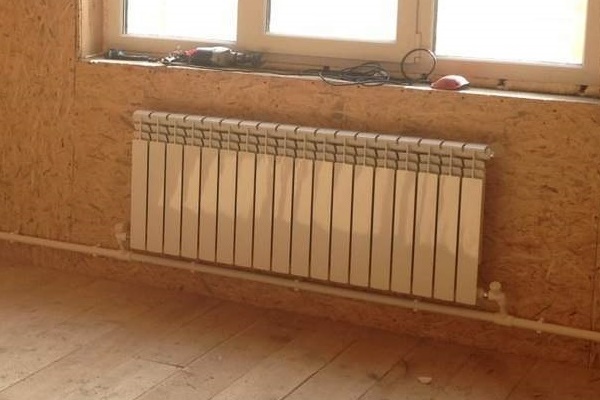

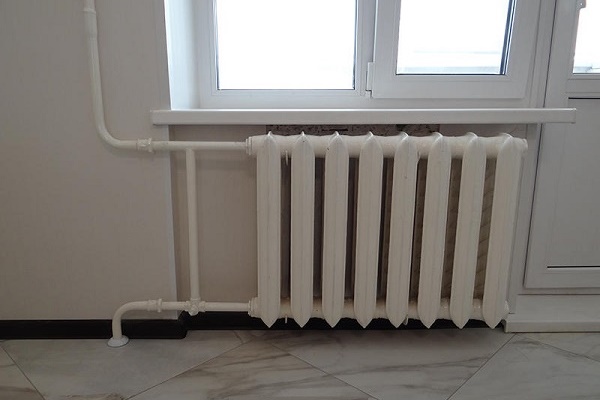

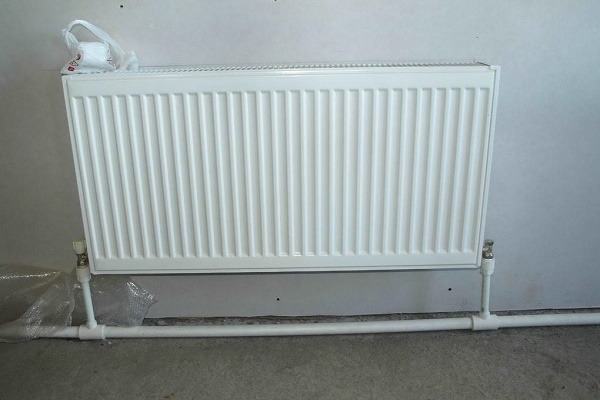

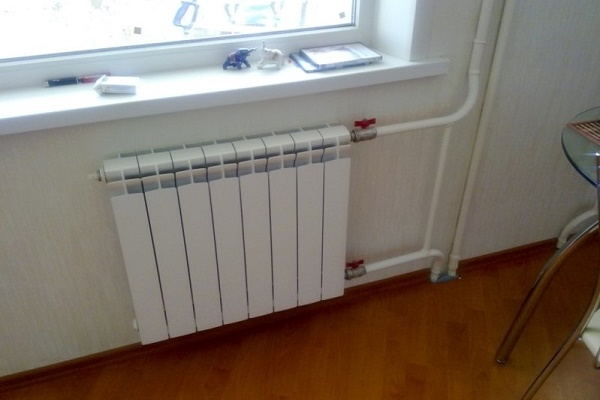

Използване на еднотръбна схема на свързване

Схемата на водно отопление на частен дом, използваща една тръба за подаване на гореща и отвеждане на охладена вода, се нарича еднотръбна. Основното предимство на такава система се състои в минимизиране на дължината на тръбите.

Основни плюсове на варианта:

  • най-малки разходи за закупуване на елементи от отоплителната система;
  • най-прост и бърз монтаж;
  • най-малък риск от авария.

Основният недостатък на еднотръбното отопление е постепенното намаляване на температурата на водата, която преминава последователно през всички радиатори в контура.

Затова се налага да се използва малко по-голяма повърхностна площ на последните радиатори (по-голям брой ребра), което често нивелира ценовата изгода от минимизиране на дължината на тръбите.

Освен това, поради този недостатък, съществуват ограничения за един контур относно броя на свързваните радиатори. Ако те са твърде много, последните по посока на движението на топлоносителя практически няма да излъчват топлина.

Освен това, възниква проблем при изчисляване на топлоотдаването. Тук трябва да се има предвид, че изключването на първите радиатори от отоплителната система води до повишаване на температурата на входящата вода за следващите устройства.

Прилагането на еднотръбни схеми с вертикално долно разпределение е безсмислено, тъй като дължината на тръбите ще бъде същата като при двутръбния вариант, което нивелира всички плюсове, но оставя минусите.

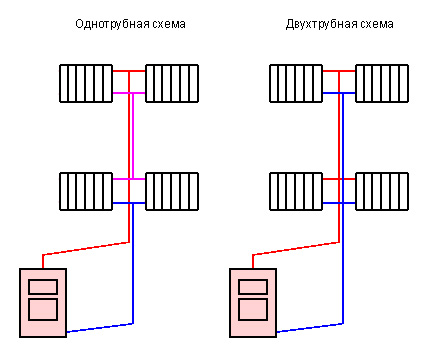

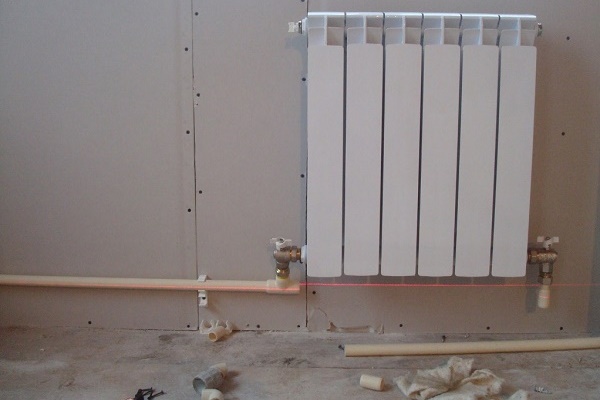

Долно еднотръбно и двутръбно разпределение
Ако връщането на топлоносителя става по същия маршрут като подаването, то общата дължина на тръбите и при двата варианта е практически еднаква

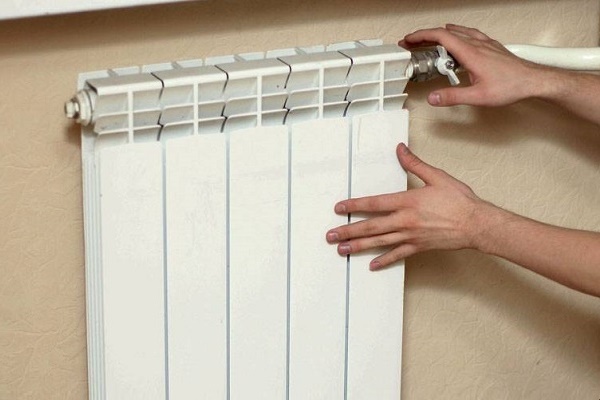

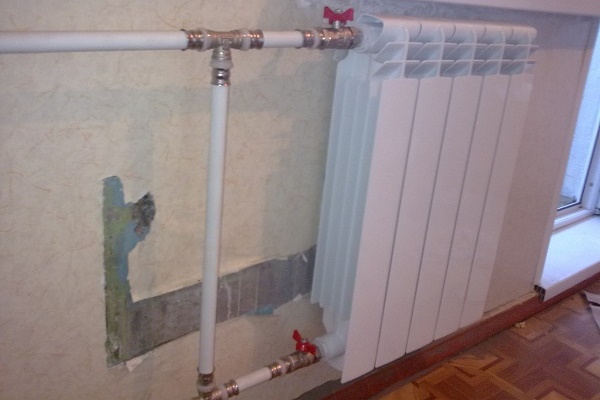

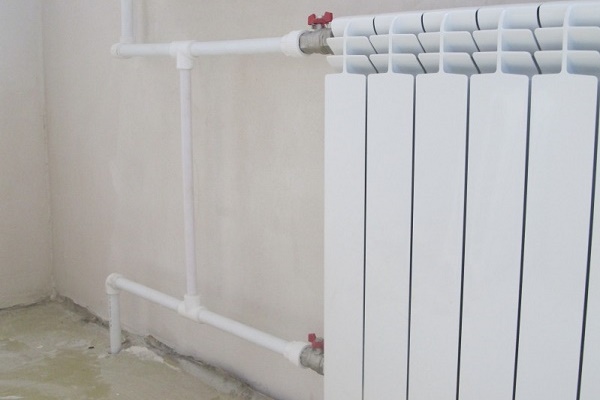

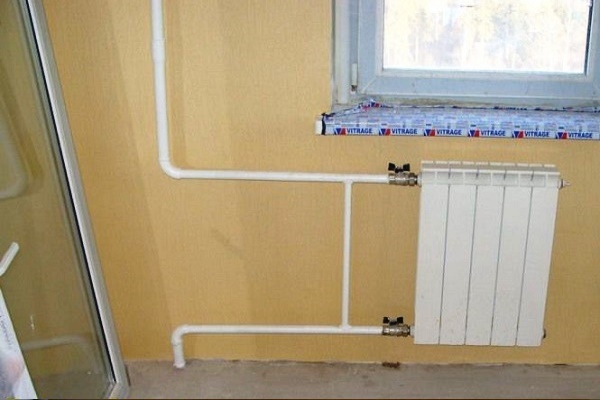

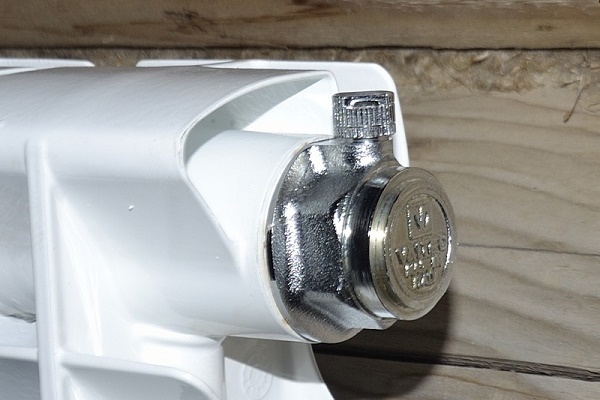

Свързването на отоплителния уред обикновено се извършва чрез байпас, за да имате възможност да изключите всеки един от тях без спиране на циркулацията на водата в контура.

За икономия на кранове може да не се прави обход на водата през отклонение, но тогава ще трябва да спрете работата на тази част от системата и да изпуснете водата при необходимост от подмяна или ремонт на радиатора.

Най-икономичният вариант е използването на една стоманена тръба с диаметър 1,5-2 инча без отоплителни радиатори. Отсъствието на кранове и фитинги прави такава система и най-практична поради минимизиране на риска от възникване на течове или пробиви на вода.

Подробно за изчислението на еднотръбна отоплителна система четете в тази статия.

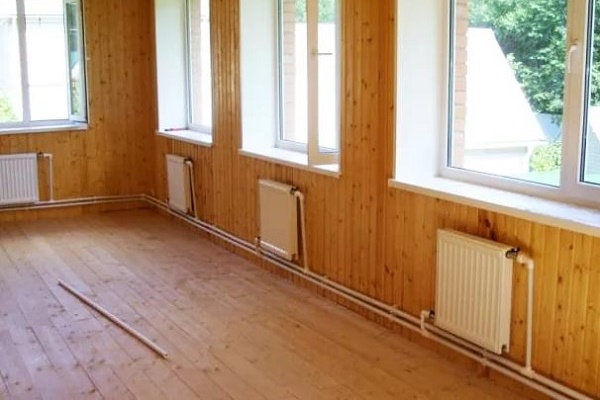

Приложение на двутръбния вариант на отопление

Схема на отоплителен контур, при която една тръба се използва за подаване на гореща вода към отоплителните уреди, а втората – за връщане на охладената, се нарича двутръбна.

Нейните основни предимства:

  • температурата на подаваната към всички радиатори вода е еднаква;
  • изключването на един или няколко радиатора не влияе на температурата на подаваната вода към останалите отоплителни уреди;
  • ограниченията за броя на радиаторите за един отоплителен контур зависят само от пропускателния обем на тръбите.

Основният минус на такова разпределение е известно увеличение на дължината на тръбите.

Това води до някои допълнителни недостатъци:

  • нарастват разходите за придобиване и монтаж на елементите на отоплителната система;
  • усложнява се интеграцията в интериора на частен дом.

Броят на фитингите и крановете при двутръбната система е почти същият като при еднотръбната.

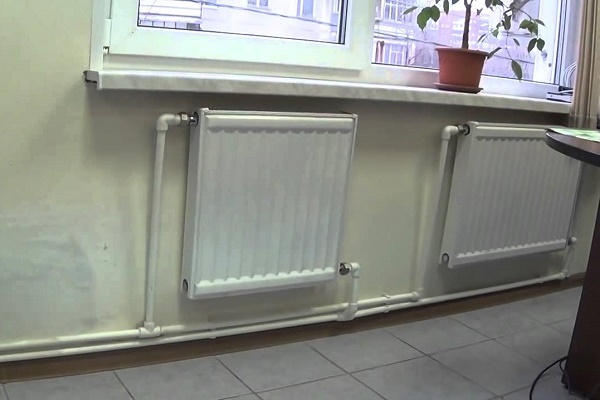

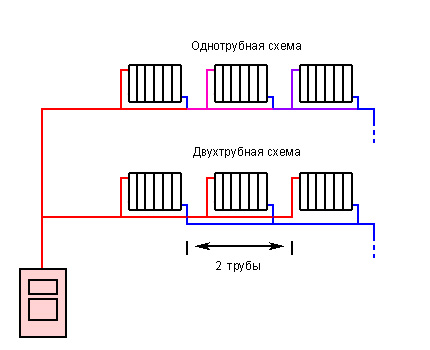

Хоризонтална еднотръбна и двутръбна схема
При попътна схема на движение на топлоносителя общата дължина на тръбите при използване на двутръбна система се увеличава с разстоянието между първия и последния радиатор. Понякога то е незначително в сравнение с цялата дължина на контура.

В зависимост от относителното движение на горещата и охладената вода схемите на двутръбното разпределение се разделят на два типа:

  • попътна;
  • задънена.

Попътна схема. И двата потока се движат в една посока и по този начин дължината на цикъла на оборот на топлоносителя за всеки радиатор е еднаква. В този случай те се нагряват с еднаква скорост при пускане на отоплителната система.

Задънен вариант. Посоката на движение на горещата и охладената вода е противоположна. Нагряването на радиаторите, по-близки до котела, става по-бързо.

Колкото по-малка е скоростта на водата, толкова по-забележим е този ефект, затова при естествена циркулация отопляването на едни помещения ще става значително по-бавно от това на други.

Ако се използва циркулационна помпа или разстоянието между първия и последния радиатор в контура е незначително, тогава ефектът на неравномерно нагряване при задънено двутръбно разпределение е незабележим. Тогава изборът в полза на единия или другия вариант се обуславя изключително от съображения за удобство при полагането на връщащата тръба.

Включване на разпределителен колектор в системата

Популярен напоследък начин за организиране на водно отопление е така наречената “лъчева схема” с прилагане на разпределителен колектор.

Такъв метод на разпределение работи надеждно само при добро налягане на водата в системата, затова не се използва при естествена циркулация.

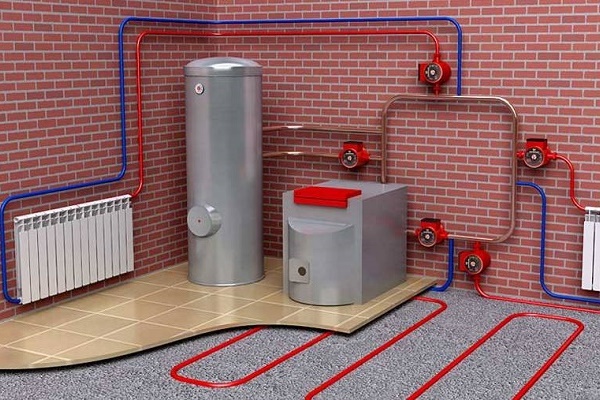

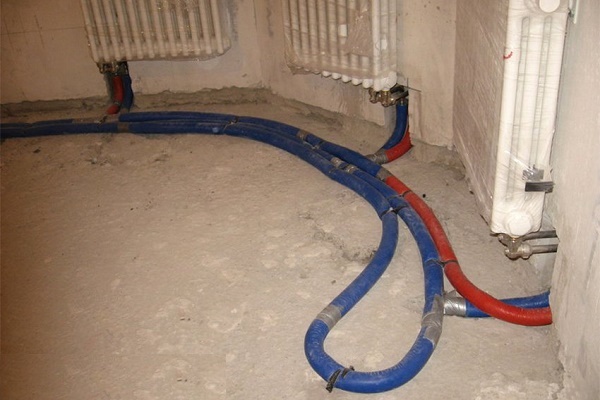

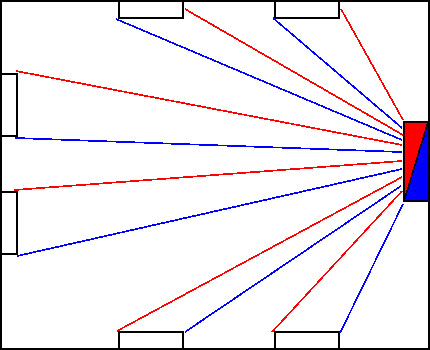

Лъчева схема за отопление на къща
Лъчево разпределение предполага свързване на всеки отоплителен уред (или малка група от тях) директно към разпределителния колектор, който раздава горещата и събира охладената вода.

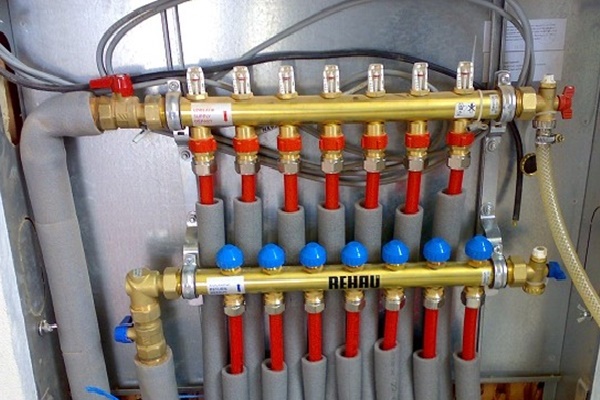

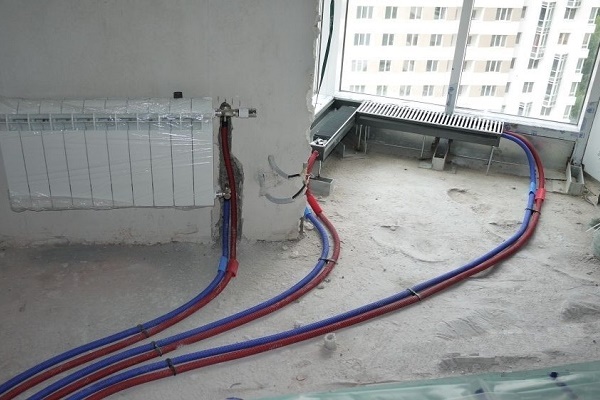

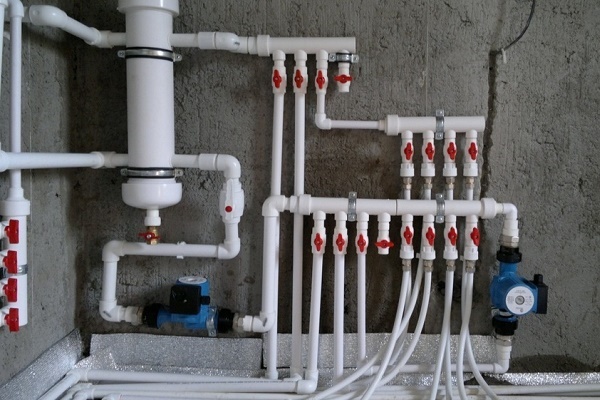

Лъчева система за свързване на радиатори

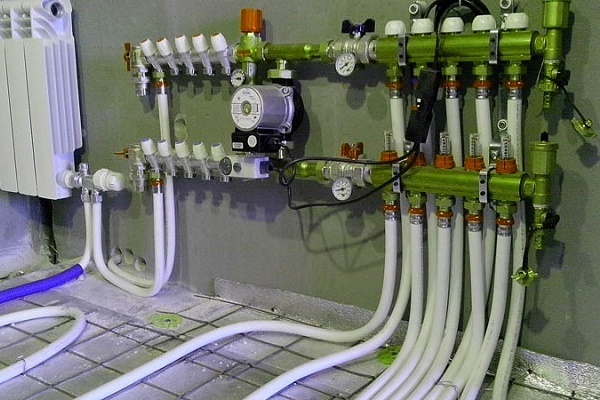

Най-равномерно и управляемо разделяне на потока на топлоносителя по отоплителните уреди може да се осъществи с помощта на разпределителния колектор.

Устройството включва два гребена, в единия от които гореща вода постъпва от котела и се разпределя към радиаторите, а в другия охладена вода се връща и се насочва обратно към котела.

Свързването на радиаторите чрез разпределителен колектор става паралелно, поради което при такова разпределение се постига минимална разлика в температурата на топлоносителя, подаван към отоплителните уреди.

Това значително улеснява изчисляването на параметрите на радиаторите на етапа на проектиране, а също така позволява лесно да се регулира мощността на всеки уред по време на експлоатация.

Вторият значим плюс на такова разпределение е възможността за управление на параметрите на подаване на топлоносителя към всички уреди от едно място. Колекторът се поставя в специален шкаф с достъп до индикаторите и управляващите елементи: вентили, кранове и помпи.

Това е удобно от гледна точка на регулиране на микроклимата на къщата и позволява по-лесно да се впишат радиаторите в интериора на помещението.

Към недостатъците на системите с колекторна схема за разпределение на отоплението трябва да се отнесе максималната дължина на тръбите за подаване и отвеждане на вода към радиаторите. Този вариант е най-скъп по отношение на цената на елементите на веригата и най-сложен за монтаж, а също така изисква определена квалификация.

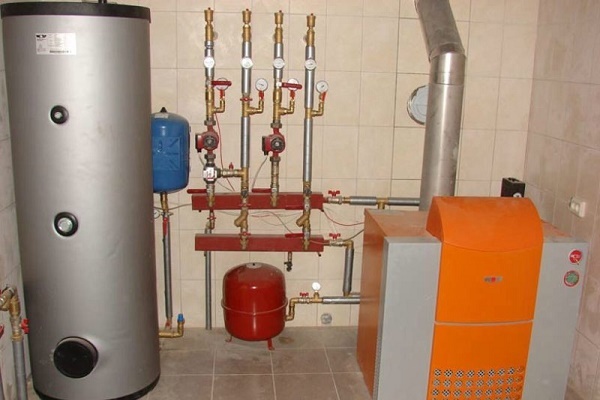

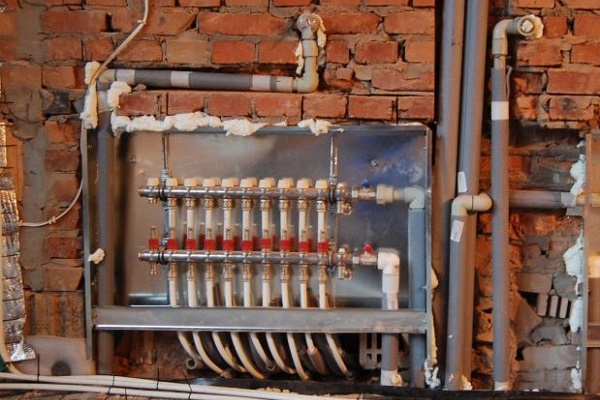

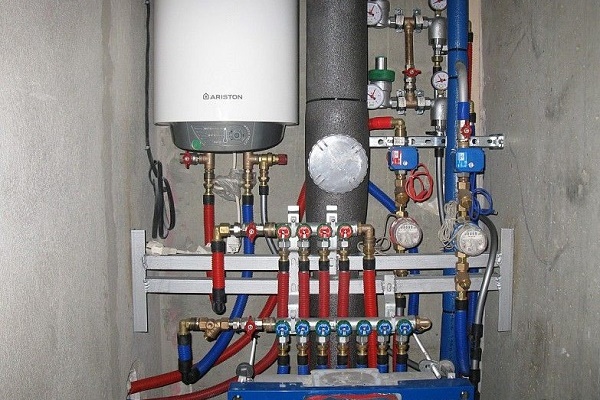

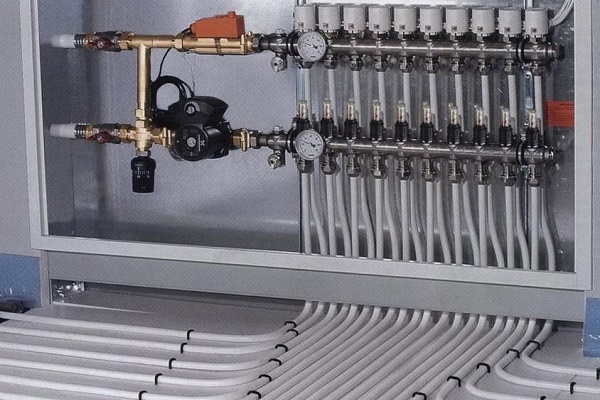

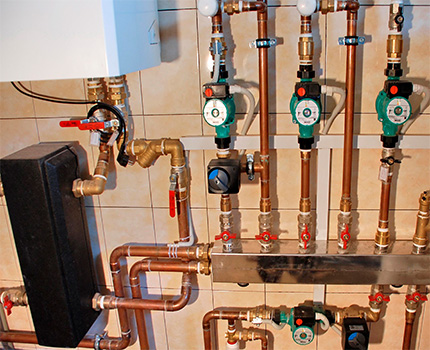

Разпределителен колектор с уреди
Използването на колектор за свързване на отоплителни устройства от различен тип изисква добро разбиране на темата за водното отопление, а понякога и извършване на хидравлични изчисления за нормалното функциониране на такива системи

Като правило, тръбите в лъчевата разпределителна система за отопление се монтират в подовата замазка. Това означава, че проектирането и инсталирането на такава система е необходимо при строителство или основен ремонт на частен дом.

Изпълнението на колекторния вариант за свързване на радиатори или промяна на геометрията на веригите в помещения с вече извършен вътрешен ремонт е доста сложно. Това е вторият съществен недостатък на разпределителната система от този тип.

Правила за използване на топъл под

Комфортен и много популярен начин за отопление на жилищни помещения – изграждане на подово отопление. Ако отопляемата площ е малка, може да се мине с една тръба, поставена в подовата замазка.

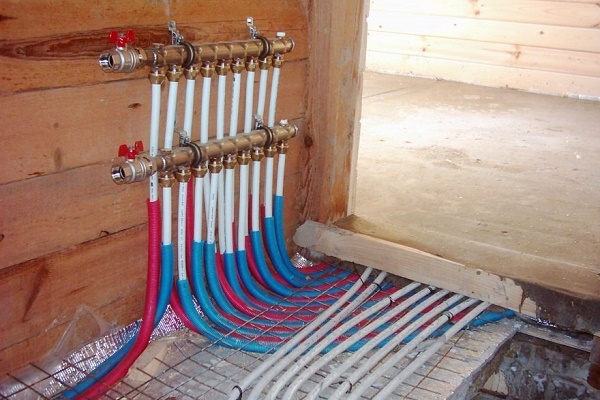

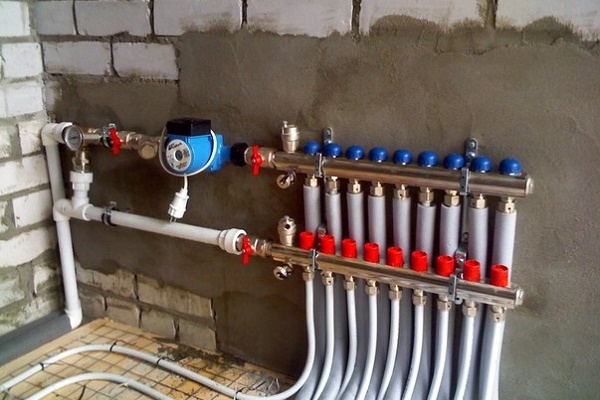

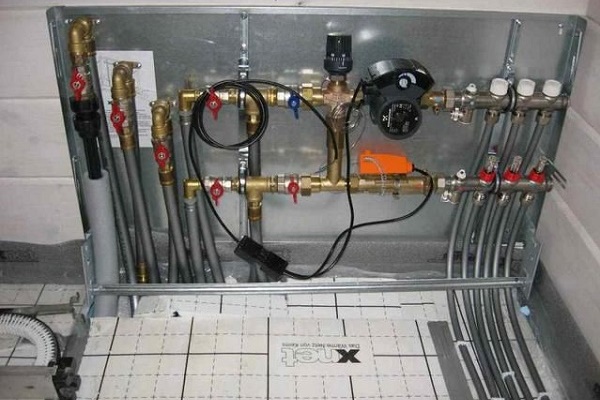

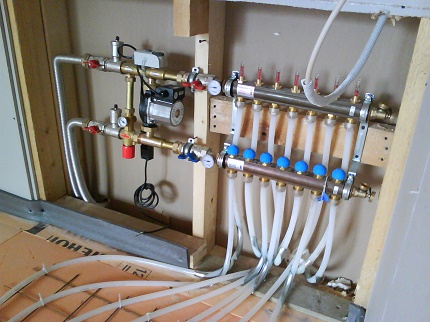

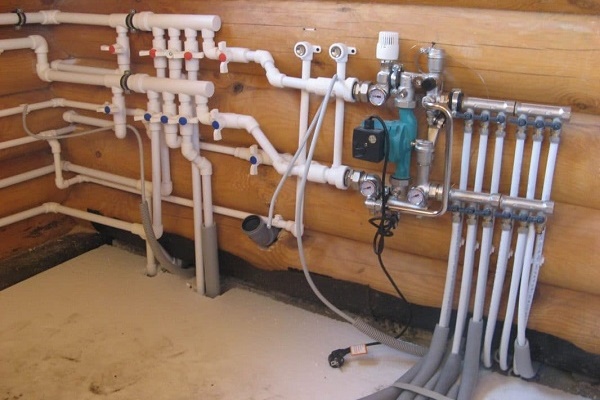

Колектор за подово отопление
Свързването на подовото отопление към отоплителната система чрез разпределителен колектор е единствената възможна опция за отопление на големи площи по този начин

За големи площи използването на една единствена тръба е невъзможно поради следните причини:

  • количеството подавана топлина няма да е достатъчно за отопление на цялото помещение, освен това това отопление ще бъде неравномерно;
  • при голяма дължина възниква силно хидродинамично съпротивление на потока на течността, което води до прекомерни разходи за електроенергия за създаване на налягане и увеличава риска от пробив на вода в местата на съединенията.

Следователно, при значителна площ на подовото отопление, използването на няколко тръби не е желание, а необходимост.

В този случай свързването се осъществява чрез разпределителен колектор.

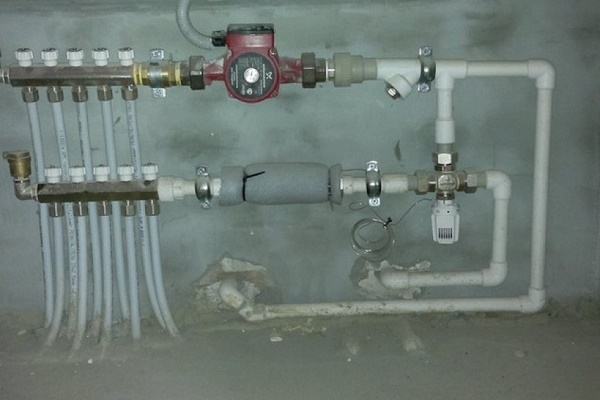

Често колекторът се снабдява със смесителен възел за регулиране на температурата на водата, подавана към тръбите на подовото отопление. Работата е там, че за отоплителните радиатори обикновено се използва течност с температурен диапазон 70-80°C, докато за подово отопление са необходими около 40°C.

Регулирането на температурата чрез смесителя се отличава с надеждност, което е много важно, тъй като превишаването на температурата може да причини значителна деформация на подовата настилка: линолеум, ламинат или паркет.

Изводи и полезно видео по темата

Схематично представяне на отоплителната инсталация в двуетажна къща с голяма площ. Двутръбна съпътстваща и задънена система и подово отопление, свързани чрез колектори. Изключване на конфликта на циркулационните помпи с помощта на хидравлична стрелка:

Лъчева схема за отопление на двуетажна сграда. Тъй като финалното покритие все още не е направено, цялата инсталация се вижда добре. Нюанси на полагане на тръби на пода под бетонна замазка:

Мнение на практикуващ майстор по инсталиране на отоплителни системи за различни схеми, използвани в частни домове. Преглед на плюсовете и минусите на естествената циркулация, еднотръбна, двутръбна съпътстваща и задънена, както и колекторна инсталация:

Представените инсталации за отопление на къщи са типови и могат да бъдат модифицирани, като се вземат предвид геометрията на помещенията, необходимите температурни стойности или други фактори. При модифициране на схемите е необходимо да се спазват законите и основните положения на физиката, хидравликата, материалознанието и други дисциплини.

В случай на решаване на сложни или нестандартни задачи е по-добре да се обърнете към специалисти, защото преправянето на отоплителни системи може да излезе дори по-скъпо от тяхното моделиране и монтаж.

Ако имате въпроси или желание да споделите личен опит относно инсталацията на отопление в дома си, моля, оставете коментари към тази статия. Можете да допълните отзива си със снимка – формата за връзка се намира по-долу.
