Еднотръбна система за отопление на частен дом: схеми + преглед на предимствата и недостатъците

Замислили ли сте се за изграждане на водно отопление в дома? Не е изненадващо, защото еднотръбната отоплителна система за частен дом може да бъде традиционна и напълно енергонезависима или, напротив, много модерна и напълно автоматична.

Но все пак имате съмнения относно надеждността на подобен вариант – не знаете коя схема да изберете и какви „подводни камъни“ ви очакват? Ние ще ви помогнем да изясним тези въпроси – в статията са разгледани схемите за изграждане на еднотръбна система, плюсовете и минусите, които очакват собственика на къща с подобна отоплителна система.

Материалът на статията е снабден с подробни схеми и илюстративни снимки с изображения на отделни елементи, използвани при сглобяването на отоплението. В допълнение е подбран видеоклип с разбор на нюансите на монтажа на еднотръбна система с подово отопление.

Принцип на работа на водното отопление

В нискоетажното строителство най-голямо разпространение получи простата, надеждна и икономична конструкция с един тръбопровод. Еднотръбната система остава най-популярният начин за организиране на индивидуално топлоснабдяване. Тя функционира чрез непрекъсната циркулация на течен топлоносител.

Придвижвайки се по тръбите от източника на топлинна енергия (котела) към отоплителните елементи и обратно, той отдава своята топлинна енергия и отоплява сградата.

Топлоносител може да бъде въздух, пара, вода или антифриз, който се използва в домове с периодично обитаване. Най-разпространени са водните отоплителни схеми.

Традиционното отопление се основава на явления и закони на физиката – топлинно разширение на водата, конвекция и гравитация. Загрявайки се от котела, топлоносителят се разширява и създава налягане в тръбопровода.

Освен това той става по-малко плътен и съответно по-лек. Избутван отдолу от по-тежка и плътна студена вода, той се устремява нагоре, затова изходящият от котела тръбопровод винаги се насочва максимално нагоре.

Под действието на създаденото налягане, силите на конвекция и тежестта водата отива към радиаторите, загрява ги, а самата тя при това се охлажда.

По този начин топлоносителят отдава топлинна енергия, отоплявайки помещението. Към котела водата се връща вече студена и цикълът започва отново.

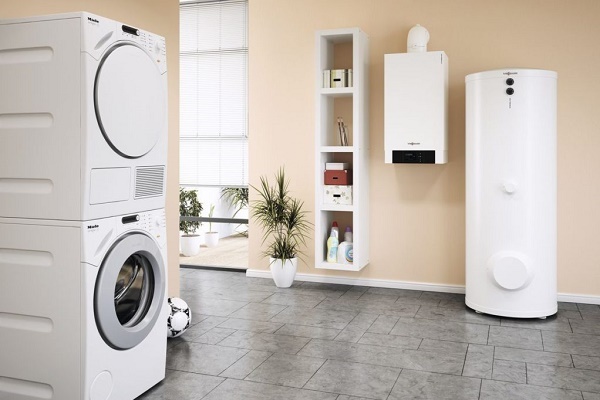

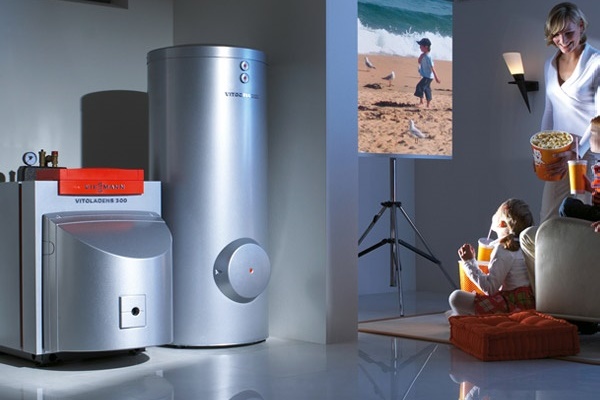

Съвременното оборудване, осигуряващо топлоснабдяване на дома, може да бъде много компактно. За неговото инсталиране дори няма да е необходимо да се отделя специално помещение.

Системата отопление с естествена циркулация се нарича още самотечна и гравитационна. За осигуряване на движението на течността е необходимо да се спазва ъгълът на наклона на хоризонталните клонове на тръбопровода, който трябва да бъде равен на 2 – 3 мм на линеен метър.

Обемът на топлоносителя при нагряване се увеличава, създавайки хидравлично налягане в магистралата. Въпреки това, тъй като водата не се свива, дори малкото му превишаване ще доведе до разрушаване на отоплителните конструкции.

Затова във всяка отоплителна система се монтира компенсиращо устройство – разширителен съд.

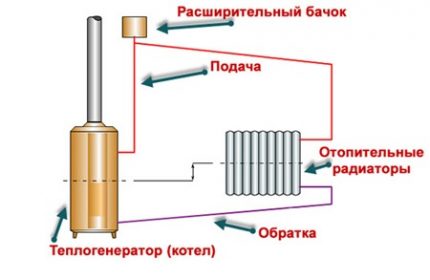

В гравитационната отоплителна система котелът се монтира в най-ниската точка на тръбопровода, а разширителният съд – в най-високата. Всички тръбопроводи се полагат с наклон, за да може течният топлоносител да се движи гравитационно от един елемент на системата до друг.

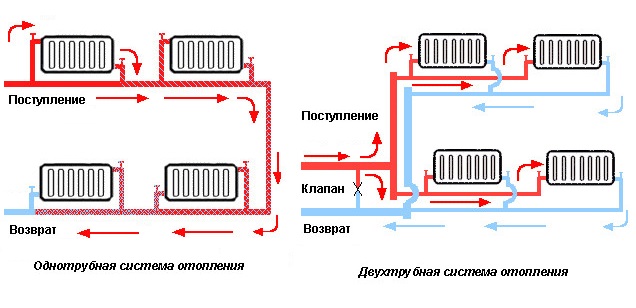

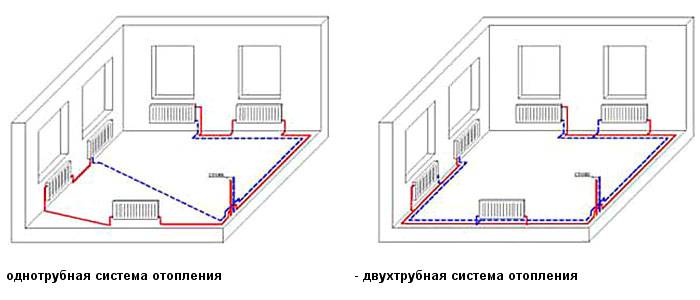

Разлика между еднотръбна и двутръбна система

Водните отоплителни системи се разделят на два основни типа – еднотръбни и двутръбни. Разликите между тези схеми се състоят в начина на свързване на отоплителните радиатори към тръбопровода.

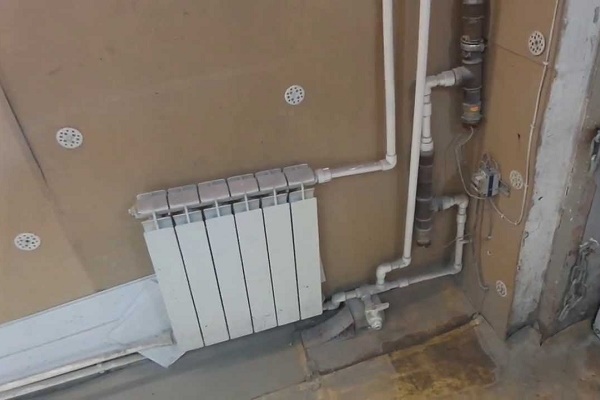

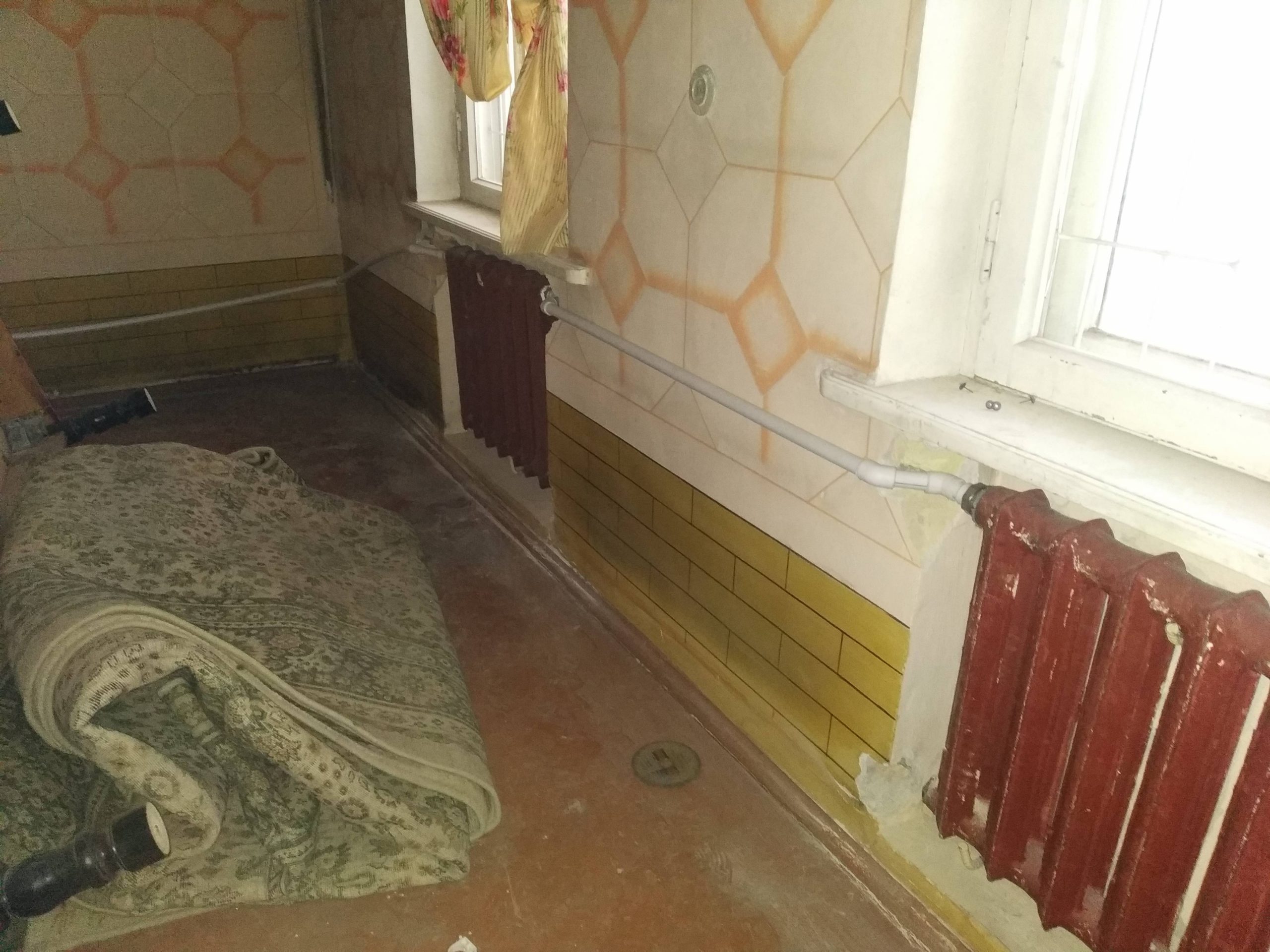

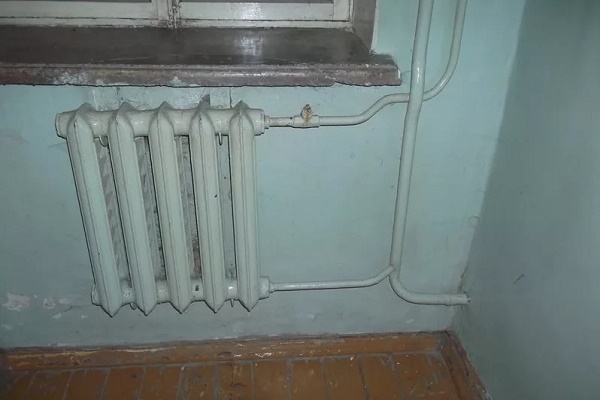

Магистралата на еднотръбното отопление – това е затворен пръстеновиден контур. Тръбопроводът се полага от отоплителния агрегат, радиаторите се свързват последователно към него и се водят обратно към котела.

Отоплението с една магистрала се монтира лесно и не разполага с голям брой компоненти, поради което позволява значителни икономии при инсталирането.

Еднотръбните отоплителни кръгове с естествено движение на топлоносителя се изграждат само с горно разпределение. Характерна черта – в схемите има щрангове на захранващата магистрала, но няма щрангове за връщането.

Движението на топлоносителя на двутръбното отопление се осъществява по две магистрали. Първата служи за доставяне на горещ топлоносител от нагревателното устройство към топлоотдаващите кръгове, а втората – за отвеждане на охладената вода обратно към котела.

Отоплителните радиатори се свързват паралелно – загрятата течност постъпва във всеки от тях директно от захранващия кръг, поради което има почти еднаква температура.

В радиатора топлоносителят отдава енергия и охладен преминава в отвеждащия кръг – «връщането». Такава схема изисква двойно количество фитинги, тръби и арматура, но позволява изграждането на сложни разклонени конструкции и намаляване на разходите за отопление чрез индивидуално регулиране на радиаторите.

Двутръбната система ефективно отоплява големи площи и многоетажни сгради. В нискоетажни (1-2 етажа) къщи с площ под 150 m² е по-целесъобразно да се изгради еднотръбно топлоснабдяване както от естетическа, така и от икономическа гледна точка.

Двутръбната схема на свързване на радиатори не е получила широко разпространение в устройството на индивидуалното топлоснабдяване на частни домове, тъй като е по-трудна за монтиране и обслужване. Освен това двойното количество тръби изглежда неестетично.

Варианти на устройство на еднотръбно отопление

Елементи на всяка отоплителна система:

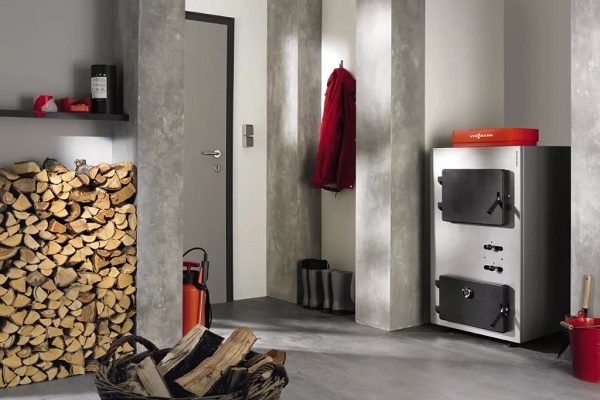

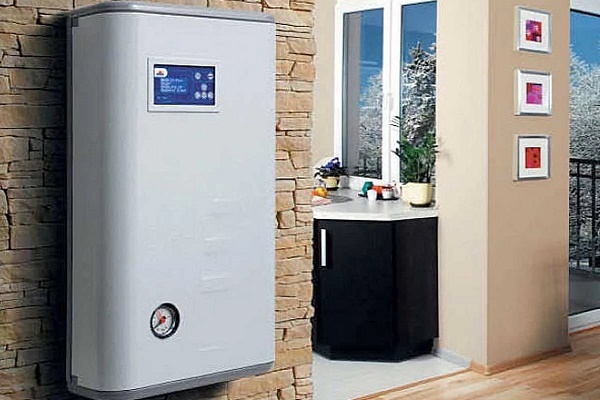

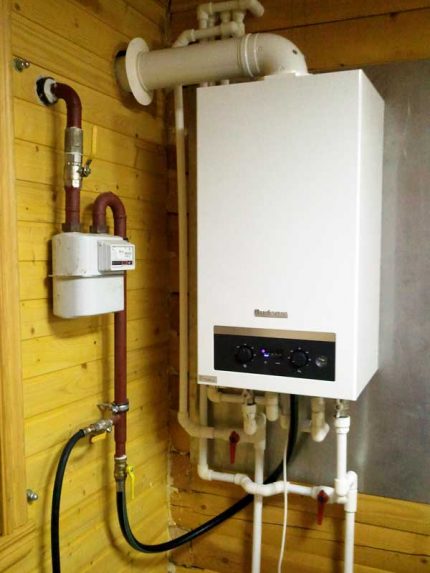

• източник на топлина – котел (твърдогоривен, електрически, газов котел;)
• топлоотдаващи уреди – радиатори, кръгове за подово отопление;
• устройство, което осигурява циркулацията на топлоносителя – специален ускорителен участък на магистралата, водна помпа;
• устройство, което компенсира излишното налягане на топлоносителя в магистралата – разширителен съд от отворен тип или от затворен тип;
• тръби, фитинги и съответната водопроводна арматура.

В зависимост от типа на използваните устройства ще зависи и схемата на топлоснабдяване.

Системи с естествена и принудителна циркулация

Циркулацията на топлоносителя в отоплителната система може да се осъществява по естествен начин – под действие на физически явления, или принудително – посредством циркулационна помпа.

В първия случай движението на топлоносителя по системата е спонтанно и се нарича естествено, а във втория – принудително или изкуствено.

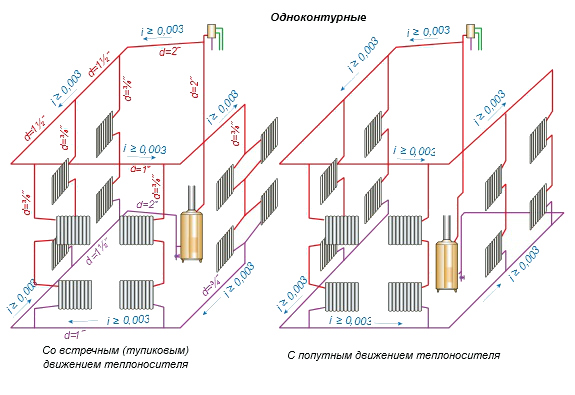

С оглед на конструктивните особености еднотръбните отоплителни схеми се делят на два вида. Първият – остаряла, но проста проточна схема, вторият – усъвършенствана схема с байпаси.

За осигуряване на движението на течността в гравитационната система е необходим ускорителен участък. Това е изходящ от котела вертикален тръбопровод, по който се издига нагрятият топлоносител.

В горната точка тръбопроводът плавно се завърта надолу, поради което водата с ускорение се устремява по магистралата.

За отоплителна схема с горно разпределение, а също и за двуетажни къщи, такъв участък служи подаващият тръбопровод, тъй като той се издига на достатъчно ниво.

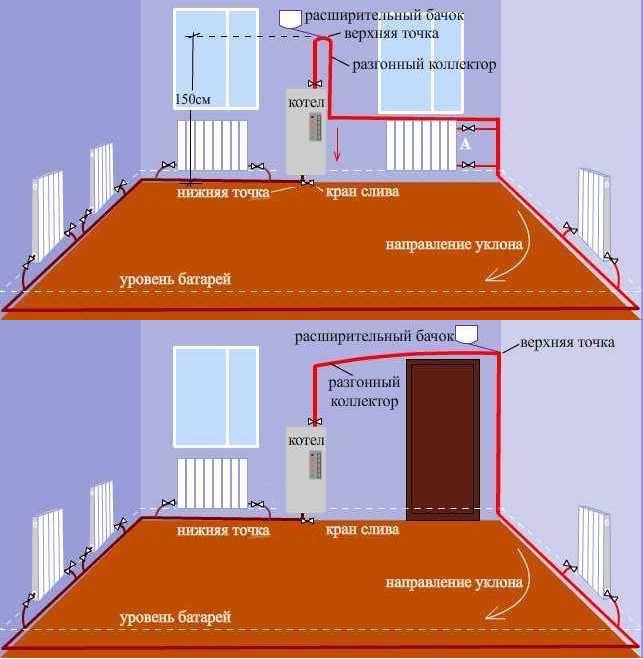

За отопление на едноетажна сграда с долно хоризонтално разпределение се урежда ускорителен колектор, чиято височина не трябва да бъде по-малка от 1,5 м от нивото на първия радиатор.

Ускорителният участък е устройство, което осигурява циркулацията на топлоносителя в гравитационната отоплителна система. Проходният диаметър на тръбите на този участък от магистралата трябва да бъде по-голям от този на основната ѝ част.

Например, при диаметър на тръбата на магистралата 25-32 мм, за ускорителния колектор се избира тръба с диаметър 40 мм.

Горната точка на ускорителния колектор се разполага на удобно място недалеч от котела. Тръбата на колектора се спуска по такъв начин, че да се осигури достатъчна разлика във височините между долния отвод на ускорителния колектор и долната точка на магистралата, за да се спази постоянният наклон на тръбопровода.

Основните предимства на гравитационната система са пълната енергийна независимост (в комбинация с котел на твърдо гориво), простотата и липсата на сложни уреди.

Недостатъците обаче са доста много:

• За да се минимизира хидравличното съпротивление, диаметрите на тръбите трябва да бъдат достатъчно големи.
• Всеки вграден уред и устройство създава препятствия на движението на течността, поради което в системата има минимално количество спирателна арматура. Това създава трудности при ремонт, тъй като изисква пълно изключване на системата и източване на топлоносителя от магистралата.
• За надеждна работа гравитационната система трябва да бъде внимателно изчислена и балансирана, като се подбират оптимални диаметри на тръбите и брой секции на радиаторите. Крайните радиатори в системата трябва да бъдат по-големи от тези, в които топлоносителят постъпва след излизане от котела.

Инсталирането на циркулационна помпа в системата неутрализира практически всички нейни недостатъци. Устройството дава на топлоносителя допълнителен импулс, позволявайки му да преодолее хидравличното съпротивление на елементите на тръбопровода.

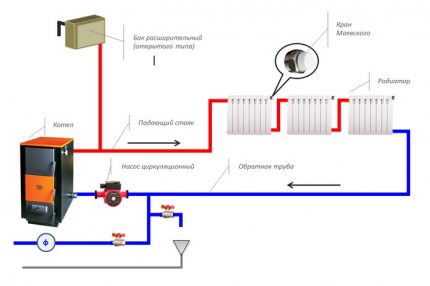

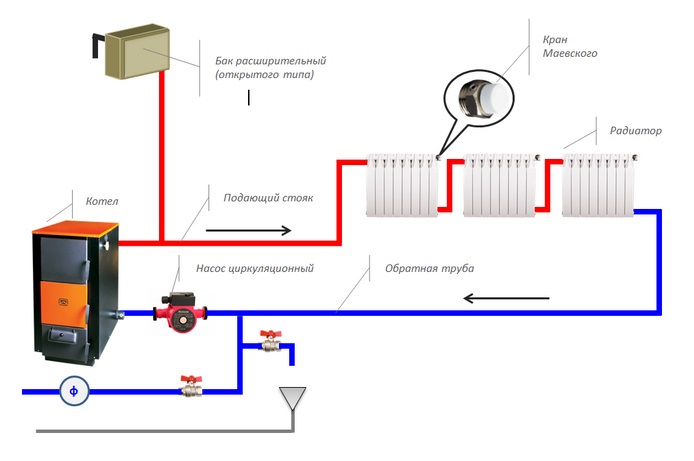

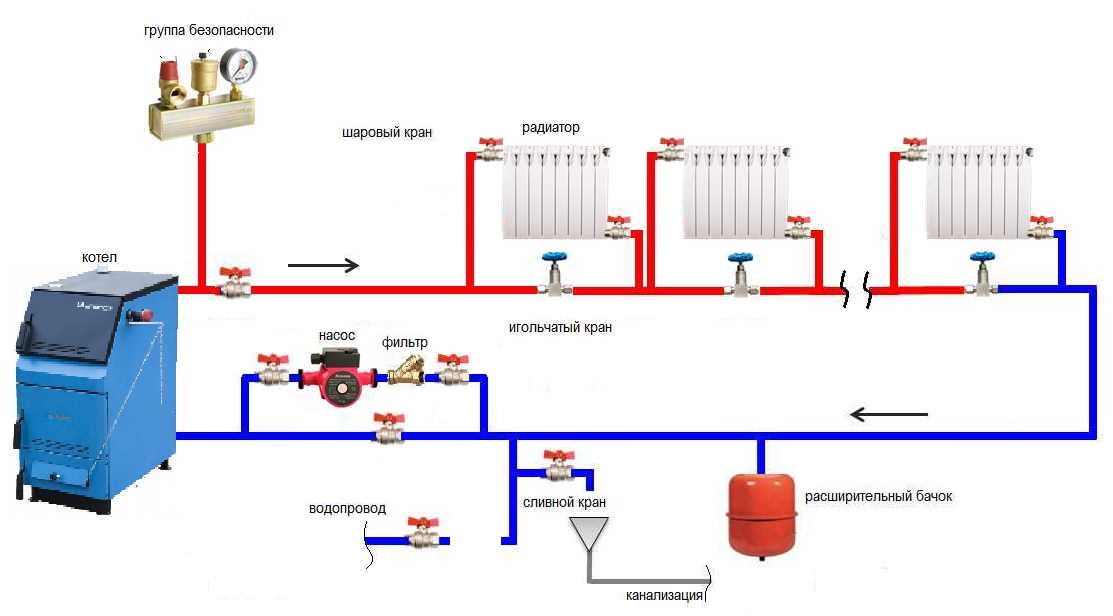

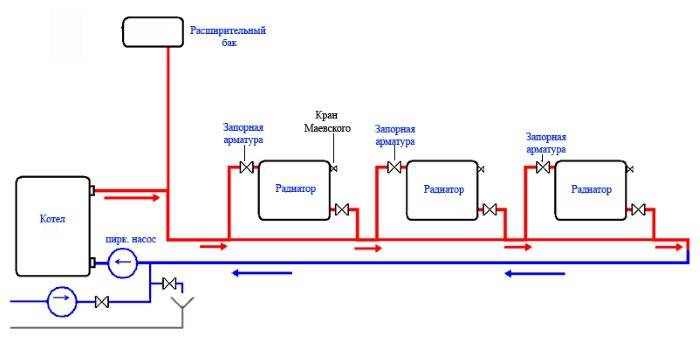

Схемите на принудително еднотръбно отопление се реализират в частни къщи най-често.

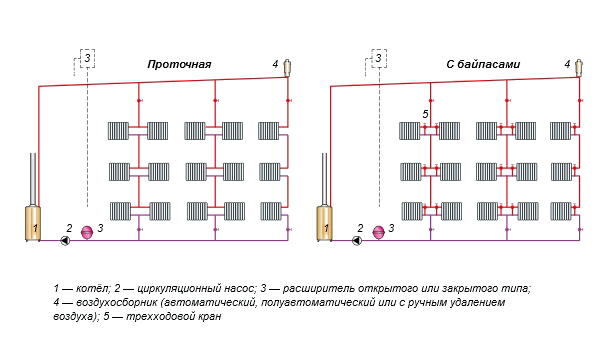

Благодарение на модернизацията на проточната система чрез инсталиране на байпаси, топлоносителят с работна температура постъпва почти едновременно във всички уреди.

Помпата може да се монтира на всяко място по магистралата. Но трябва да се има предвид, че горещата вода намалява експлоатационния ѝ срок, въздействайки върху гумените части (уплътнения и гарнитури).

Затова е по-целесъобразно агрегатът да се монтира на обратния тръбопровод, където циркулира охладеният топлоносител. Преди него задължително се включва филтър за грубо почистване, за да се предотврати попадането на евентуални замърсявания.

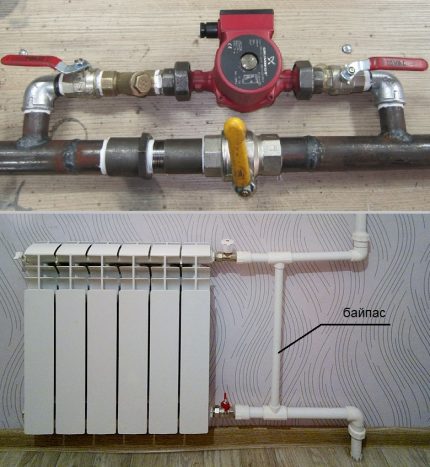

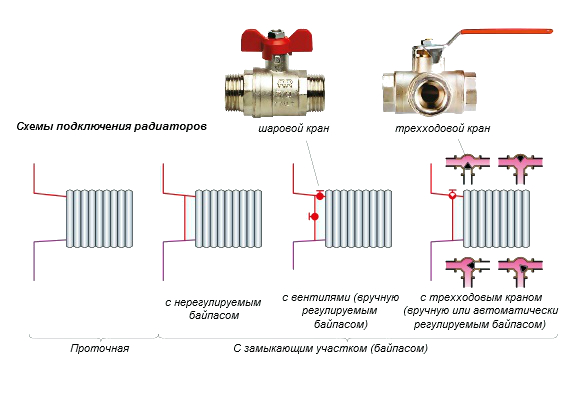

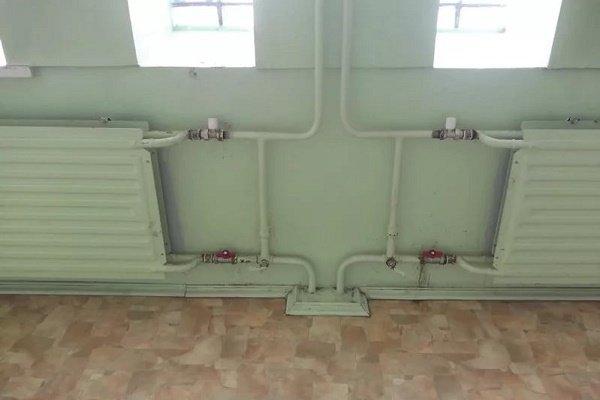

Всички уреди и устройства на отоплителните системи е желателно да се свързват чрез спирателна арматура и байпаси.

Такъв монтаж ще позволи да се извършва ремонт и обслужване на отделни елементи без необходимост от спиране на цялата система и пълно източване на водата.

Байпасът бива нерегулиран и регулиран. В първия случай той представлява обикновен тръбен участък, свързващ захранващия и отвеждащия тръбопровод. Във втория – е снабден с трипътна спирателна арматура.

Предимства на отоплителна система с принудителна циркулация:

• Могат да се реализират по-сложни и разклонени схеми, да се увеличава дължината на контурите;
• Няма необходимост от увеличения диаметри на тръбите – помпата създава в магистралата налягане, достатъчно за движение и равномерно разпределение на течността;
• Циркулацията се осъществява със зададена скорост и не зависи от степента на нагряване на топлоносителя и наличието на разгонен участък;
• Не е необходимо да се спазват ъгли на наклон при полагането на тръбопровода, тъй като движението на топлоносителя се стимулира от помпата.

Освен това могат да се монтират регулиращи устройства на всеки радиатор и да се поддържа оптимален режим на отопление, като се намаляват енергийните разходи и разходите за отопление.

Недостатъците на еднотръбното принудително отопление са само три:

• зависимост от електрозахранване;
• шум – известен бръмчене, което произвежда работещата помпа;
• цена – по-висока в сравнение с гравитационната схема цена на устройството.

Неутрализирането им е доста просто. Енергийната зависимост се решава с инсталиране на автономен електрогенератор или с възможност за превключване на системата към режим с естествена циркулация.

За да се направи работата на помпата практически нечуваема, достатъчно е тя да се монтира в нежилищно помещение – баня, тоалетна, котелно.

В горните точки на магистралата, особено при принудително отопление със затворен разширителен съд, е необходимо да се предвиди възможност за изпускане на отделящия се от водата въздух. За радиаторите това са автоматични въздухоотвеждащи устройства или кранове на Маевски, за тръбопровода – сепаратор за въздух.

Отворена или затворена отоплителна система?

За избягване на прекалено повишаване на хидравличното налягане в системата и неговите скокове се монтира разширителен съд. Той приема излишъците на вода при разширяване, а след това я връща в магистралата при охлаждане, възстановявайки равновесието на системата.

Съществуват две принципно различни конструкции, които определят вида на цялата система.

Разширителен съд от отворен тип – това е частично или напълно отворен съд, който се свързва към магистралата в най-високата й точка, непосредствено след котела.

За избягване на преливане на течност през краищата на определено ниво се предвижда отвеждане, през което излишната вода ще се излива в канализацията или на улицата.

В едноетажни къщи компенсиращият съд често се извежда на тавана – в този случай той трябва да бъде изолиран.

За да не следите постоянно нивото на топлоносителя, към разширителния съд се подвежда водопровод и се монтира прост поплавков клапан

Отоплителната система с такова компенсиращо устройство се нарича отворена. Прилага се при изграждане на енергонезависимо или комбинирано топлоснабдяване.

Тя предполага пряко съприкосновение на горещия топлоносител с въздуха, в резултат на което става неговото естествено изпарение и насищане с кислород.

Изхождайки от това, отворената схема на топлоснабдяване се характеризира със следните недостатъци:

1. При монтажа на тръбопровода на гравитационните системи задължително е спазването на наклони – в този случай освобождаващият се в системата въздух ще се изпуска в съда и атмосферата.
2. Необходимо е редовно да се контролира и навреме да се допълва обемът на водата в съда, като не се допуска нейното прекомерно изпарение.
3. Не може да се използва антифриз като топлоносител, тъй като при неговото изпарение се отделят токсични вещества.

Съдържащият се в циркулиращата течност кислород причинява корозионни разрушения в стоманените части на отоплителните уреди, като намалява техния експлоатационен срок.

Въпреки това тя има и плюсове:

• Няма необходимост от постоянен контрол на налягането в магистралата;
• Дори при малки течове системата ще отоплява правилно къщата, докато в магистралата има достатъчно количество течност;
• Може да се допълва топлоносителят в системата дори с кофа – просто да се налее вода в разширителния съд до необходимото ниво.

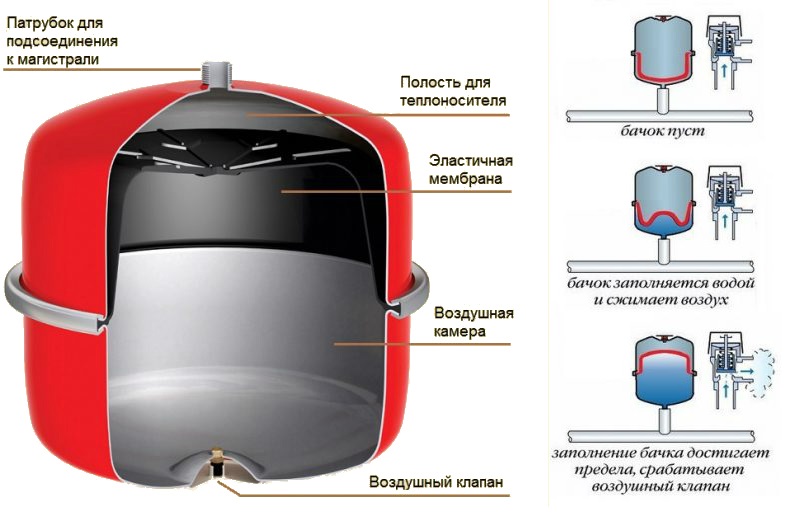

Разширителният съд от затворен тип представлява здрав херметичен корпус, чийто вътрешен обем е разделен от мембрана на две части. Едната кухина се запълва с въздух, а другата се свързва с магистралата.

При нагряване топлоносителят, увеличавайки обема си, притиска мембраната към въздушната камера, която играе роля на демпфер. При охлаждане на водата хидравличното налягане спада и сгъстеният въздух привежда системата в равновесие, изтласквайки излишната вода обратно в тръбопровода.

Всички съдове от затворен тип са оборудвани с въздушен клапан. В авариен режим, когато налягането във въздушната камера надвишава допустимата граница, той изпуска газа и предпазва устройството от разрушаване.

Системата с разширителен съд от мембранен тип носи наименованието затворена. Това е напълно лишена от достъп на въздух затворена хидравлична магистрала.

Компенсиращият съд може да се вгражда на всяко място в системата, но най-често се монтира на обратния тръбопровод близо до котела – за повишаване на удобството при обслужване.

Затворената отоплителна система се характеризира с наличие на малко свръхналягане. Затова задължителен елемент на магистралата става групата за безопасност.

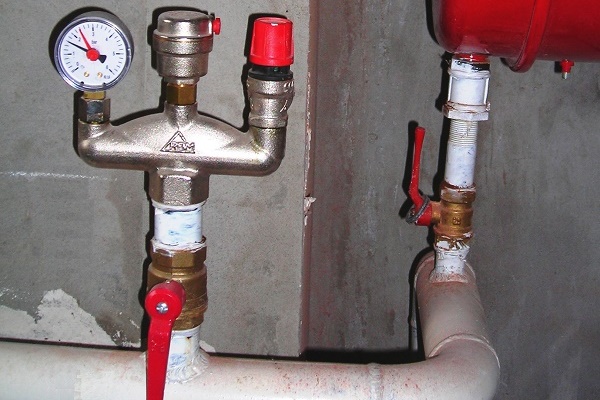

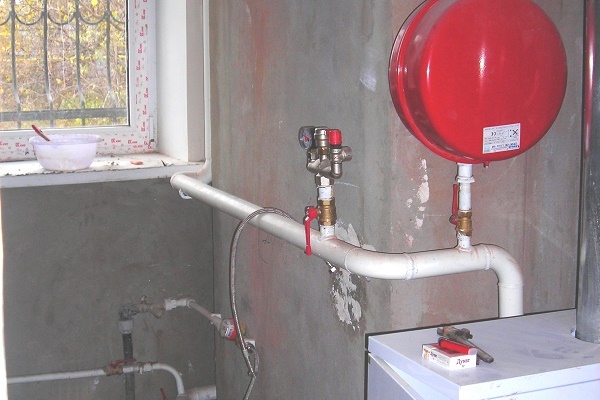

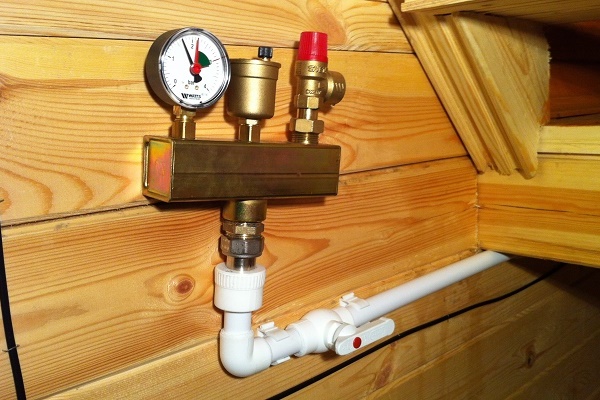

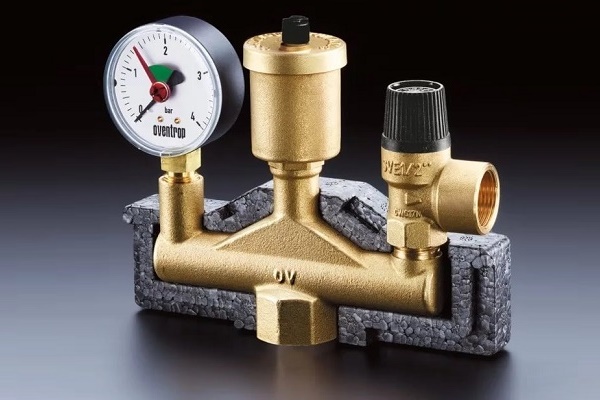

Възелът се състои от въздухоотводчик, манометър и предпазен клапан за изпускане на топлоносителя в авариен режим. Монтира се със спирателна арматура на захранващия тръбопровод, за да може да се изключи при ремонт.

Ако има издигане на тръбопровода, разположението е в най-високата му точка.

Ефективна схема на еднотръбна система

При проектирането на отоплението се вземат предвид множество фактори – наличието на стабилно електроснабдяване и отделно помещение за оборудването (котелно, бойлерно), броя на етажите и разпределението, естетичността на бъдещата конструкция и т.н.

Във всеки отделен случай разположението на оборудването и начините на неговото свързване ще се различават.

За съвсем малко помещение – вилна къща – най-ефективна ще бъде проста гравитационна схема с последователно включване на радиаторите директно в тръбопровода на магистралата.

При инсталиране на два или три радиатора не е необходимо да се монтира голямо количество спирателна арматура – в този случай е по-лесно да се източи водата от системата при необходимост.

В сгради с по-голяма площ системата за топлоснабдяване е сложна, понякога разклонена конструкция. В този случай оптимален вариант е принудителното отопление по схемата „ленинградка“ с диагонално свързване на топлоизлъчващите радиатори и регулируеми байпаси.

Такава схема гарантира максимално затопляне на площта на радиаторите и възможност за регулиране и настройка на режима на работа. За да се отдели всеки от елементите на системата, не е необходимо да се източва вода от цялата магистрала.

Начини на свързване на радиатора към тръбопровода

Топлоотдаването на радиаторите зависи от начина на тяхното свързване към магистралата.

Съществуват три основни типа свързване:

• Диагонално;
• Странично;
• Долно.

Нека разгледаме по-подробно особеностите на всеки от тези начини.

Диагонално или кръстосано свързване

Диагоналното, или кръстосаното, свързване е най-ефективно. Постига се максимално затопляне на радиатора по площ и практически няма загуби на топлина.

При тази схема захранващият тръбопровод се свързва към горния патрубка на радиатора, а отвеждащият се съединява с долния патрубка, разположен от противоположната страна на уреда. За уреди с голям брой секции се прилага само диагонален тип свързване.

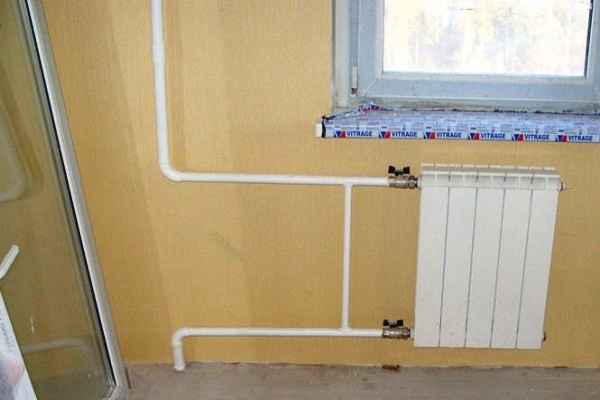

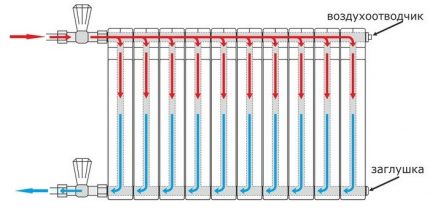

Странично или едностранно свързване

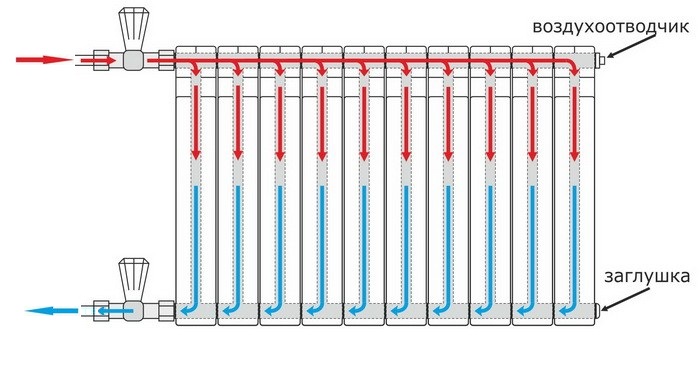

Страничното, или едностранното, свързване позволява равномерно загряване на всички секции на уреда.

За свързване захранващият и отвеждащият тръбопроводи се подвеждат от една страна. Най-често такова съединение се прилага при устройство на отопление с горно разпределение.

Топлоотдаването на отоплението при странично свързване на радиаторите, с подаване отгоре надолу, е равно на 97%. При обратно движение на топлоносителя – отдолу нагоре – този показател е 78%.

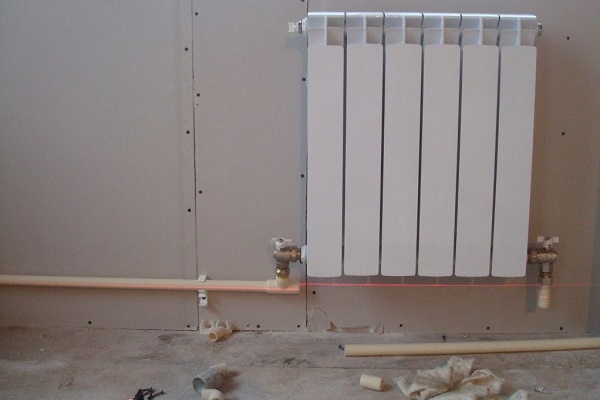

Долно свързване на радиатора с тръбопровода

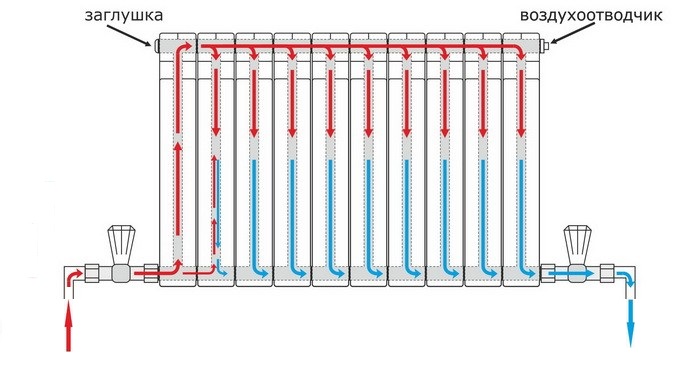

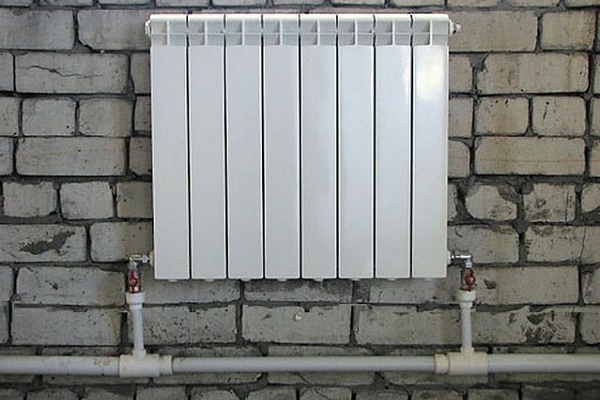

Долното свързване не е най-ефективната схема за отопление. Въпреки това се устройва доста често, особено когато магистралният тръбопровод се скрива под пода.

Подвеждащата и отвеждащата тръби се подвеждат към долните патрубки, разположени от различни страни на радиатора.

Показателят на топлоотдаване при долно свързване на радиаторите е 88%.

Предимства и недостатъци на еднотръбната система

Еднотръбното отопление спечели широка популярност в областта на частното строителство.

Основните причини са относително ниската цена на конструкцията и възможността да се монтира със собствени сили, без привличане на специалисти.

Но еднотръбната система за отопление има и други предимства:

• Хидравлична устойчивост – топлоотдаването на останалите елементи на системата не се променя при изключване на отделни контури, смяна на радиатори или увеличаване на секции;
• Устройството на магистралата изисква минимално количество тръби;
• Характеризира се с ниска инерционност и време за загряване благодарение на по-малкото количество топлоносител в магистралата в сравнение с двутръбната;

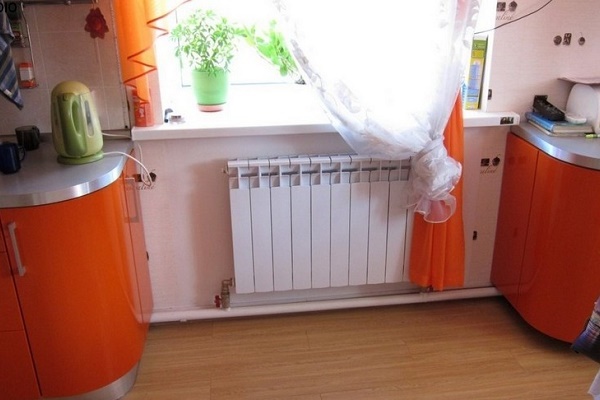

• Изглежда естетично и не разваля интериора на помещението, особено ако магистралната тръба се скрие;
• Инсталирането на спирателна арматура от последно поколение – например, автоматични и ръчни терморегулатори – позволява точно настройване на режима на работа на цялата конструкция, както и на отделните ѝ елементи;
• Проста и надеждна конструкция;
• Несложни монтаж, обслужване и експлоатация.

При свързване на уреди за управление и контрол към отоплителната система, тя може да се превключи в напълно автоматичен режим на работа.

Възможна е интеграция с системата „Умен дом“ – в този случай могат да се задават програми за оптимални режими на отопление в зависимост от времето на деня, сезона и други решаващи фактори.

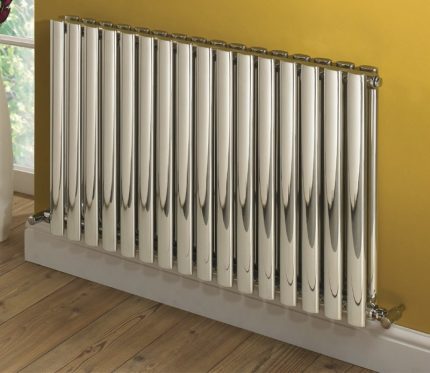

Магистралата на еднотръбното отопление може да бъде напълно скрита с финишно покритие. Такъв уред не само че не разваля външния вид на стаята, но и се превръща в негов детайл – предмет на интериора.

Основният недостатък на еднотръбното топлоснабдяване е дисбалансът на нагряването на топлоотдаващите батерии по дължината на магистралата.

Топлоносителят се охлажда при движение по контура. Поради което радиаторите, монтирани далеч от котела, се нагряват по-малко от близко разположените. Затова се препоръчва да се монтират бавно изстиващи чугунени уреди.

Инсталирането на циркулационна помпа позволява на топлоносителя да затопля отоплителните контури по-равномерно, но при достатъчна дължина на тръбопровода се наблюдава значителното му изстиване.

Намаляват отрицателното действие на такова явление по два начина:

1. В отдалечените от котела радиатори увеличават броя на секциите. Това увеличава тяхната топлопроводима площ и количеството на отдаваната топлина, което позволява по-равномерно затопляне на помещенията.
2. Съставят проект с рационално разположение на топлоотдаващите уреди по стаите – най-мощните се монтират в детските, спалните и „студените“ (северни, ъглови) стаи. Постепенно, с изстиването на топлоносителя, следват всекидневна и кухня, и завършват с нежилищни и помощни помещения.

Такива мерки минимизират недостатъците на еднотръбната система, особено за едно- и двуетажни сгради с площ до 150 м². За такива къщи еднотръбното отопление е най-изгодно.

Изводи и полезно видео по темата

Към магистралата на еднотръбното отопление се свързват не само радиатори, но и контури на топли подове. Във видеоклипа е показано по какъв начин да се извърши такъв монтаж.

Еднотръбното отопление е проста и надеждна система. Въпреки това, за ефективно отопление е необходимо внимателно да се избират отделните ѝ елементи. За целта е желателно да се обърнете за консултация към специалист, където ще ви помогнат да извършите оценъчно изчисление.

Вие не сте съгласни със схемите, приведени в нашата статия? Или имате практически опит в изграждането на еднотръбно отопление в частна къща? Вашият опит ще бъде полезен за нашите читатели. Не се колебайте, споделете вашите знания в коментарите по-долу.
