Топъл воден под в частна къща: схеми, правила за устройство + монтажни инструкции

Уредена отоплителна система – гаранция за комфортен живот в дома без оглед на метеорологичните условия. Наред с традиционната радиаторна технология за устройство на отоплителен кръг активно се прилага системата на топъл воден под. Монтажът ѝ е трудоемък и финансово скъп, но такъв вариант на отопление напълно се изплаща за 5 години.

За да спестят нещо, мнозина обустройват топъл воден под в частен дом самостоятелно. Съгласете се, идеята за получаване на ефективно отопление с минимални капиталовложения е много привлекателна, нали? Въпреки това нейната реализация изисква от изпълнителя определени знания и умения.

Ние предлагаме за разглеждане подробен материал за обустройване на водни топли подове. В статията са изложени правила за проектиране, дадени са съвети за избор на компоненти на системата, както и е описан поетапният ход на изпълнение на работите по полагане, свързване и пускане на водния кръг.

Условия за монтаж на воден под

Устройството на допълнителен отоплителен кръг се препоръчва да се включва в проекта още преди началото на строителството – така по-лесно се правят изчисленията.

В готова нова къща или сграда, където отдавна функционира радиаторна система, монтажът на воден под също е възможен, но при определени условия.

Предимствата на водното отопление отдавна са оценени от жителите на Европа и Русия: то ефективно отоплява помещенията, спестява скъпи енергоносители, създава максимално комфортна обстановка в спалните, баните и детските стаи.

Ако желанието за изолиране на пода е възникнало след издигането на къщата, следва да се установи дали сградата е подходяща за това. Едно от основните условия – предварително изпълнена топлоизолация на дома, тъй като топлинните загуби над 100 W/m² ще направят монтажа на пода безполезен.

Обърнете внимание на височината на таваните: монтажният «слой» с тръби отнема около 15 см, а може и повече от общата височина на помещението. След внедряване на системата трябва да се запазят размерите на вратите, височина от 210 см и повече.

Специални изисквания се поставят към основата. Тя трябва да бъде здрава, равна, чиста. Нестабилната основа ще доведе до неравности, а те – до деформация на тръбите с топлоносителя.

Ако къщата е нова, преди започване на монтажа е необходимо напълно да завършите строителството – да издигнете стените и тавана, да поставите прозорците, да извършите измазване.

Правила за проектиране и сглобяване

Решението да се избере точно воден под, а не изискващия щателен монтаж електрически аналог, е оптимално за отоплителни системи на газови котли.

Такива схеми са признати за най-енергоефективни, максимално ефективни и евтини за експлоатация. Вариантите с котли на твърдо гориво също са допустими.

Безупречната работа на системата е възможна само при две условия: професионално извършени проектни изчисления и грамотно проведен монтаж.

Следователно първите стъпки по пътя към устройството на воден топъл под във вила или частна къща са разбор на конструкцията, избор на материали, съставяне на проект.

Нюанси на устройството на топъл под

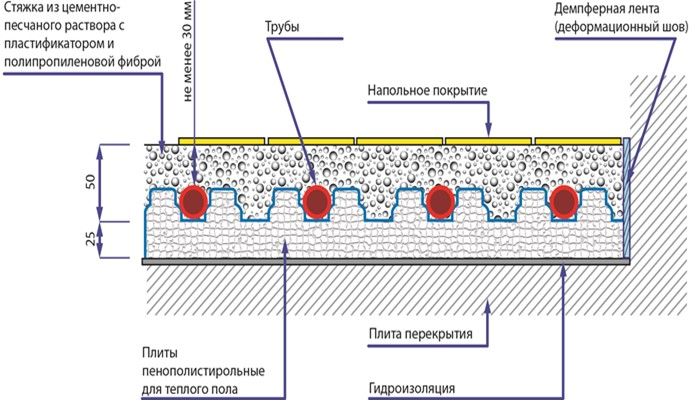

Конструкцията на изграждането на воден под е сложна и проста едновременно. Тя е многокомпонентна по състав, затова главното е да се спази редът на полагане на всички слоеве.

Универсална е призната схемата от «мокър» тип, при която контурите на водния под се полагат върху топлоизолиращ слой, а отгоре се заливат с циментова замазка.

Всеки елемент от «слоя» изпълнява особена функция. Основа за конструкцията служи теренът или бетонна плоча. Върху него се полага тънко фолио (но не по-малко от 0,1 мм дебелина) – обикновен полиетилен или по-скъп аналог.

След това покриват пода с топлоизолационен материал. Един от най-добрите варианти е екструдиран пенополистирол – здрав, относително евтин, с ниска топлопроводимост.

Минимални изисквания:

• плътност – от 40 кг/м³;
• дебелина – от 300 мм.

Главният слой е циментова заливка, вътре в която ще бъдат разположени тръбите с топлоносител. В разтвора се добавят пластификатори, за да се направи по-подвижен и удобен за полагане.

За здравина замазката се усилва с армираща мрежа с клетка 50*50 мм или по-голяма 100*100 мм и дебелина на пръта 3-5 мм.

Финишният слой е термоустойчиво подово покритие. За най-добър материал се смята керамичната плочка, която провежда отлично топлината. При закупуване на линолеум или ламинат трябва да се избират продукти със специална маркировка „топъл под“ (+)

От избора на финишното покритие ще зависи топлинният режим, който може да се регулира автоматично или ръчно посредством смесителни възли – колектори.

На кои принципи на полагане да се придържаме?

Първо е необходимо да се направят изчисления. Това е отделна и сложна тема, но за самостоятелни бързи изчисления може да се използва онлайн калкулатор, като се попълнят нужните графи с индивидуалните параметри.

Ако с топлите подове се занимава строителна компания, то изчислителните операции се извършват от нейните специалисти.

Като изчислителна основа се вземат стандартни проверени стойности, които трябва да се спазват независимо от начина на полагане и конкретните условия на монтаж.

Обикновено за монтаж се използват PEX тръби, които не могат да се полагат по-близо от 10-15 см една от друга, тъй като рискът от прегъване е голям. Ако топлинното натоварване на пода е малко, например, много хора обичат да почиват в хладни спални, то се допуска стъпка на полагане до 60 см.

Още няколко полезни съвета:

• един контур не се разпределя на две помещения;
• за помещение 35-40 м² не е достатъчен 1 контур, минимум – 2;
• едната страна на контура – не повече от 8 м;
• демпферната лента компенсира деформацията при топлинно разширение.

Има и изключения. Например, ако тоалетната и банята са малки по площ и са наблизо, то за тяхното отопление е достатъчен един воден контур.

Начини за монтаж на водни кръгове

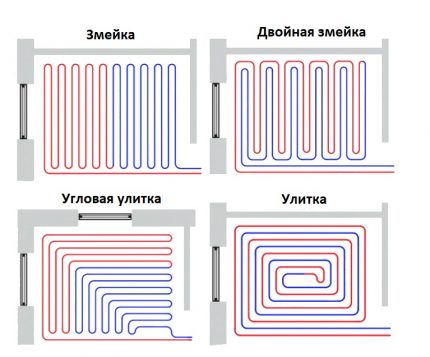

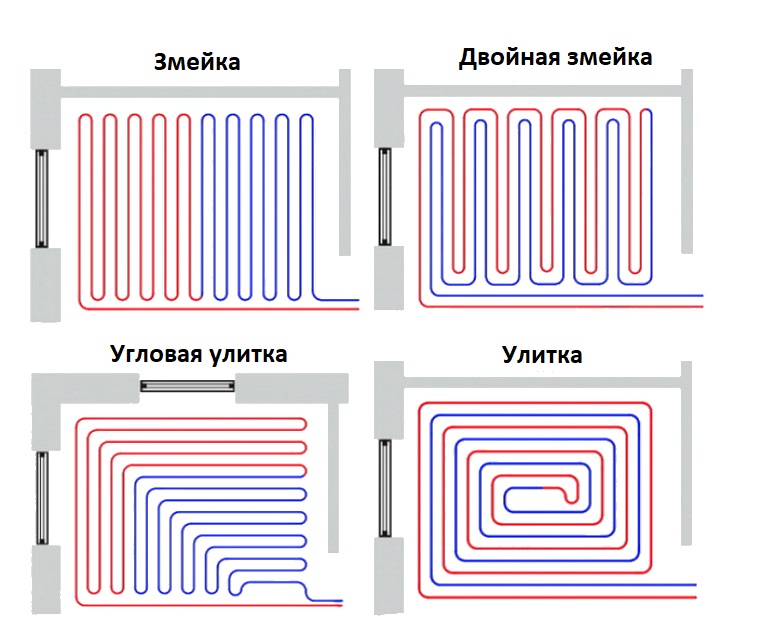

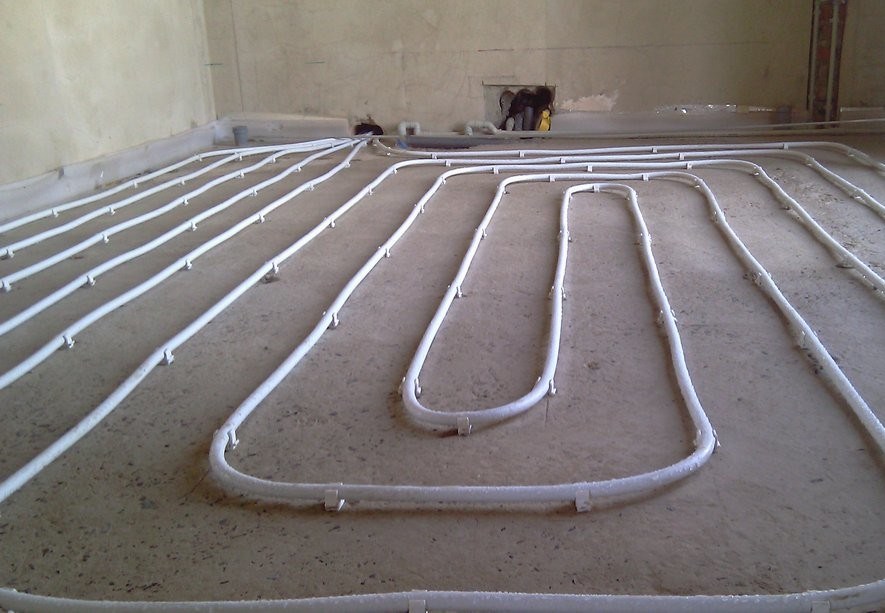

Отдавна са измислени най-ефективните видове монтаж на тръби – „охлюв“ и „змия“, така че няма да се налага да експериментирате с устройството на контурите.

Съществуват множество разновидности на двата популярни начина, изборът зависи от конфигурацията на помещението, дължината на контура и температурния режим. Понякога са оптимални комбинирани схеми

«Змийка» – най-простият вариант за изпълнение. Недостатъкът му е голямата разлика в температурите на топлоносителя на входа/изхода. Трябва да се има предвид, че втората половина на контура ще отделя по-малко топлина.

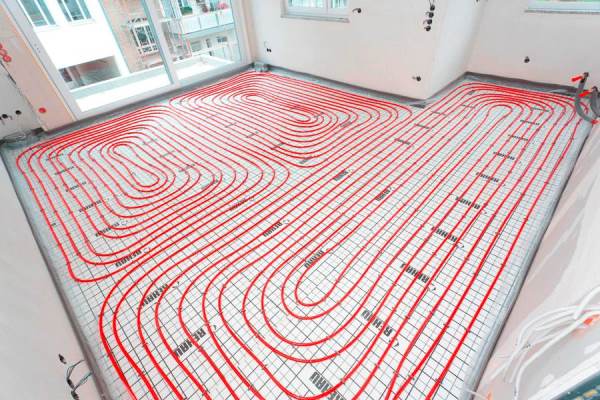

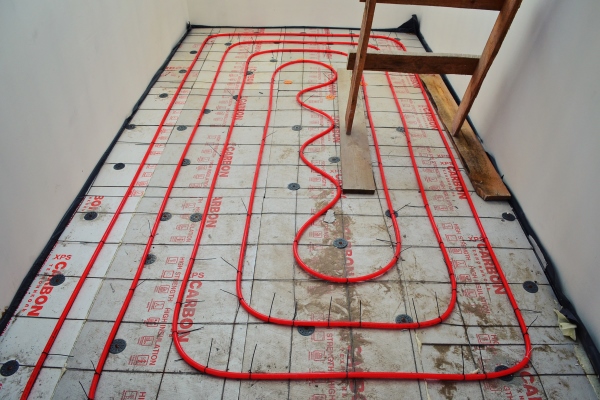

«Охлюв» равномерно разпределя топлината в цялото помещение, но е по-труден за изпълнение. Ако собствениците не желаят да разделят стаята на топла и хладна зона, по-добре е да използват именно този метод.

За икономия на тръби и повишаване на енергийната ефективност често се използва комбинация от двата варианта: в центъра се полага «охлюв», а по стените – «змийка». Ако правилно се разположат бримките и се изчисли стъпката на полагане, температурата на пода ще бъде максимално комфортна за обитателите.

Грамотно избираме материали

Топлите водни подове се заливат с циментова замазка, а това означава, че се планира да се експлоатират не с години, а с десетилетия.

Предвид дългия срок на употреба, към избора на материали трябва да се подхожда отговорно: да се изключат евтини и некачествени продукти, да се подберат качествени тръби, изолация, крепежни елементи с максимален експлоатационен живот.

№1 — избираме оптимален вариант на тръби

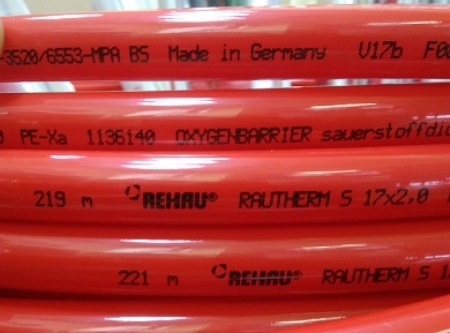

В момента се използват два вида тръби — PE-X и PERT, и двете изработени от шевит полиетилен. Предимство имат изделията от PE-Xa, тъй като благодарение на 85-процентната плътност на ошевяване те притежават ефект на памет.

Полезният ефект се състои в това, че разтегнати от топлоносителя с висока температура или деформирани тръби винаги се връщат в първоначалното си положение.

PE-Xa тръбите заедно с аксиалните фитинги могат спокойно да се зазидат в цимент, докато алтернативните изделия PERT с цангови фитинги трябва да се оставят на открито.

Използването на тръби PERT е оправдано, ако в циментовата замазка се намират цели участъци, а фитингите са поставени само за закрепване към колектора.

Опитните строители не препоръчват да се използват композитни тръби с алуминиево фолио – винаги съществува риск от разслояване на метализирания слой. Ако е необходима максимална надеждност и изолираност, по-добре е да се използват продукти с усилване от поливинилетилен, разположено вътре в изделията.

За водни подове се използват три стандартни типоразмера изделия: Ø 16 мм, 17 и 20 мм с дебелина на стената 2 мм. Диаметърът е посочен върху маркировката, нанесена по цялата дължина на тръбата.

Строителните компании обикновено работят с проверени производители, които отговарят за експлоатационните качества на своята продукция. Добре се е представила продукцията на утвърдените марки Rehau и Valtec, както и на по-малко известните Tece, KAN, Uponor.

Повече за избора на тръби за полагане на воден топъл под четете в тази статия.

№2 — определяме се с изолацията

Основното предназначение на изолацията е да отдели замазката с тръбите от основата, така че отдаването на топлина да се извършва нагоре, а не да отива напразно в земята. Топлоизолационният слой е задължителен, без него монтажът на топъл под губи смисъл.

В момента се използват два вида подложка, тъй като останалите губят по всички показатели. Това са екструдиран пенополистирол под формата на плочи и профилни постелки от пенополистирол с монтажни издатини.

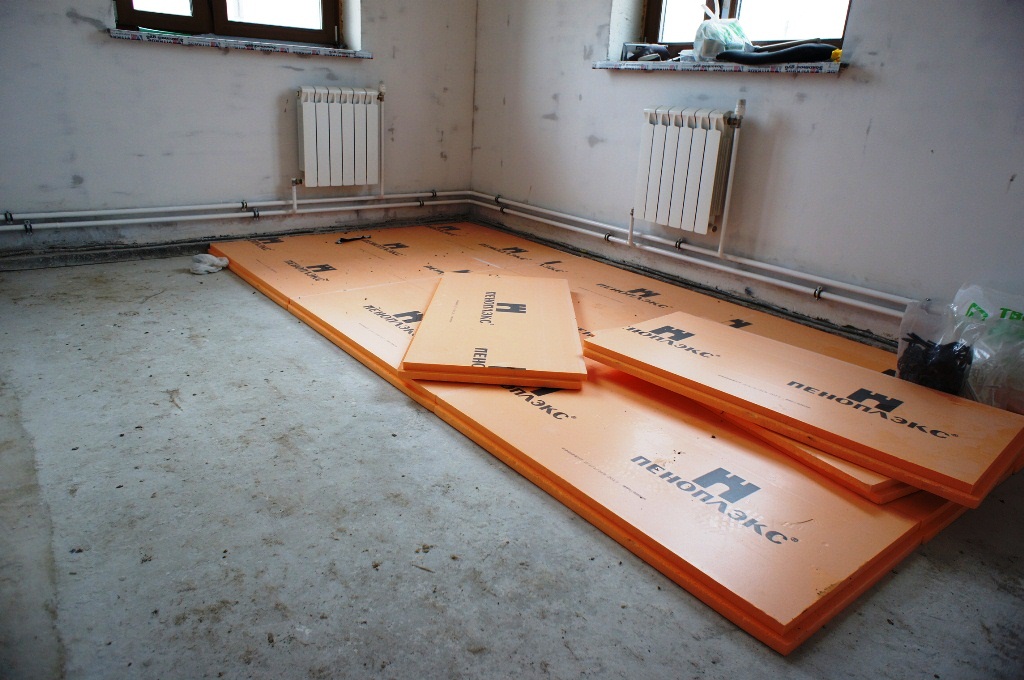

Екструдираният полистирол е популярен благодарение на механичната си здравина и ниска топлопроводимост. Той практически не пропуска влага, което е важно за басейни, санитарни помещения, бани.

Плочите от ЕППС са удобни за монтаж и имат стандартни размери: 600*1250 мм, 500*1000 мм. Дебелината е от 20 до 100 мм, изборът ѝ зависи от необходимата степен на изолация. Благодарение на страничните крепежни канали на фугите на съседните плочи не възникват пролуки.

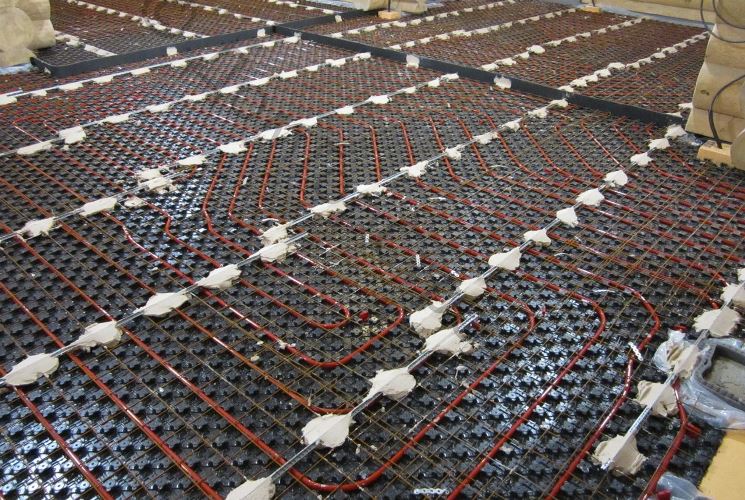

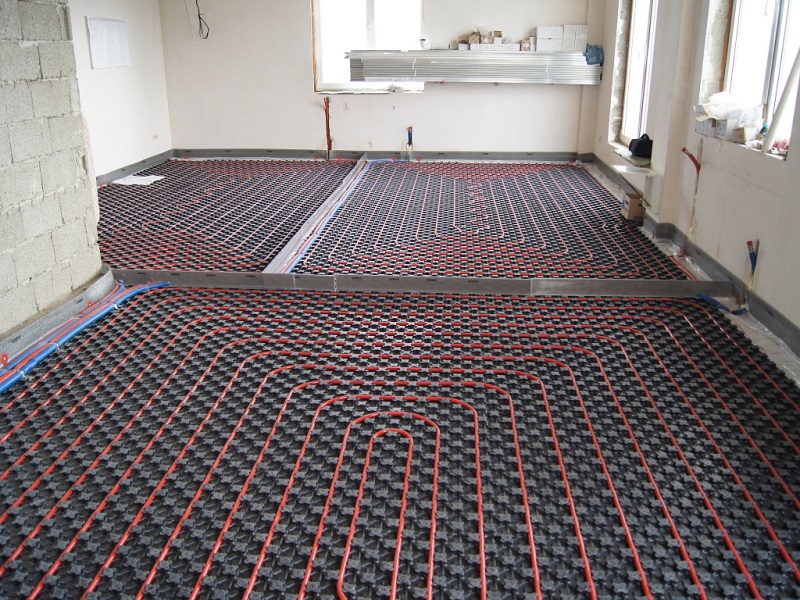

Профилните постелки значително улесняват полагането на тръби, но много хора отказват да ги купят поради високата цена, особено на известните марки. Дебелината на листовете е по-малка от тази на ЕППС – 1-3 мм.

Как да определим необходимата дебелина на изолацията? Всичко зависи от условията на полагане в конкретна частна къща: на почва се полагат 10-сантиметрови плочи, над мазе или сутерен са достатъчни 5 см, а ако отдолу има отопляемо помещение, то е достатъчна 3-сантиметрова топлоизолация.

За закрепване на плочите към пода се използват тарелкови дюбели, а за фиксиране на тръбите – харпун-скоби. Разстоянието между съседните скоби е от 30 см до половин метър, на местата на завоите на тръбата – 10 см.

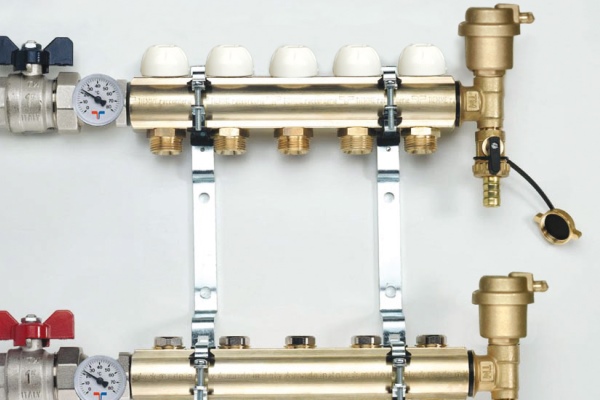

№3 — купуваме компоненти за колектора

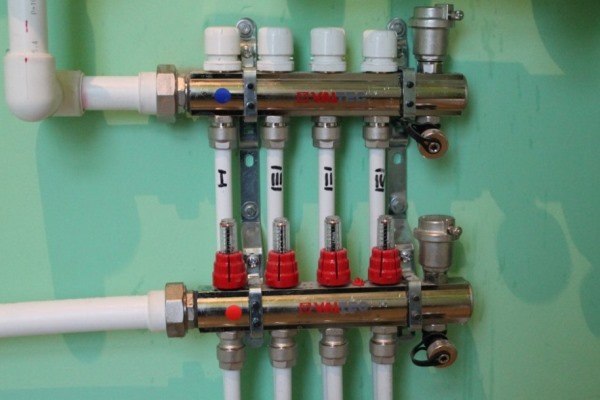

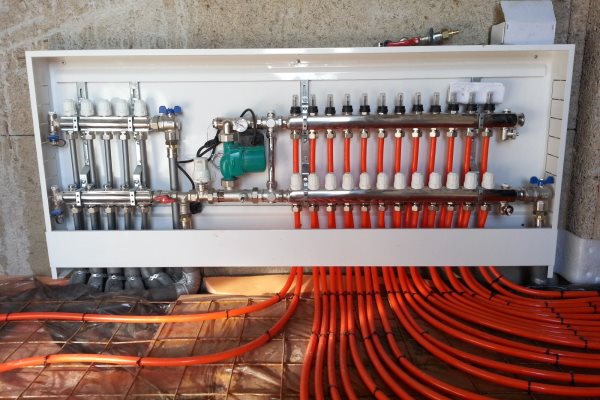

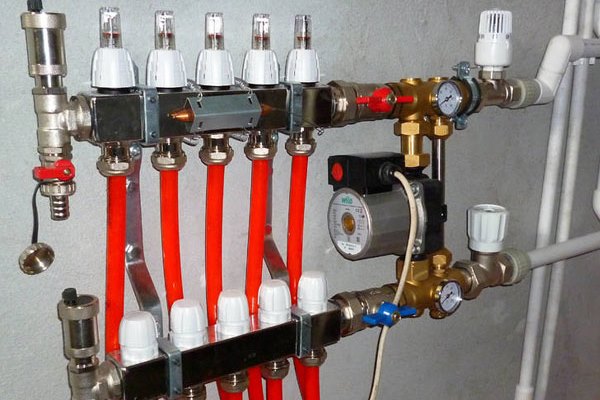

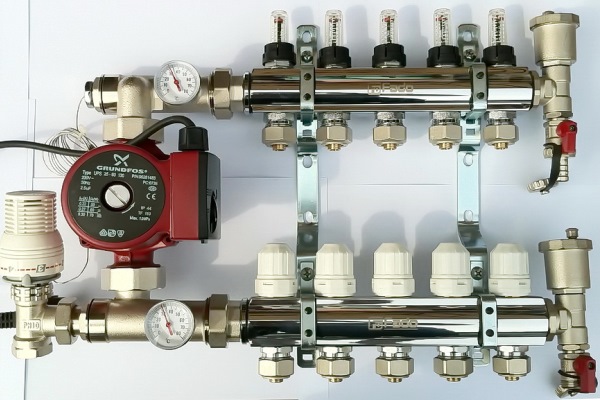

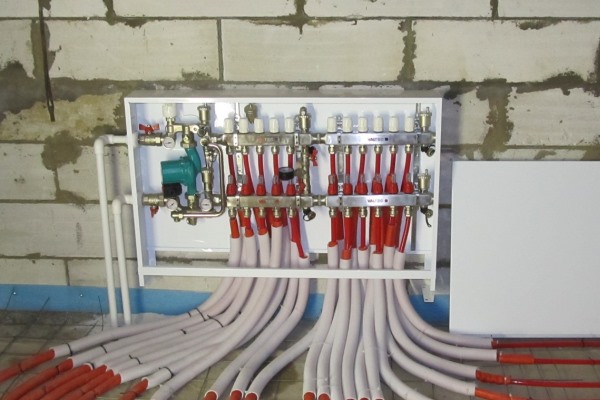

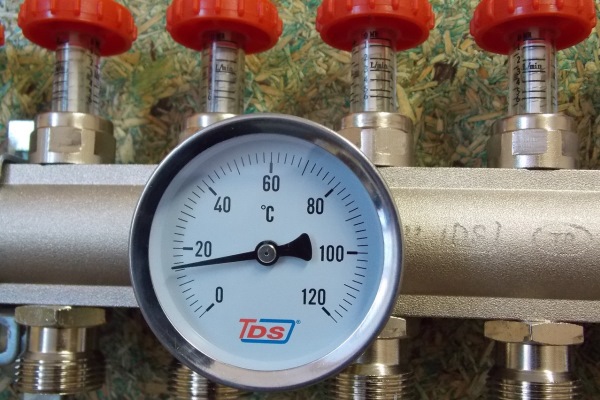

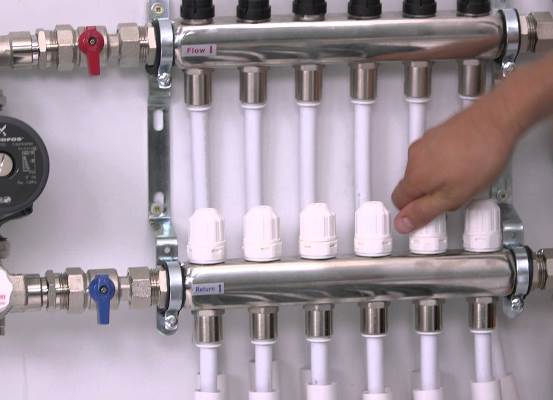

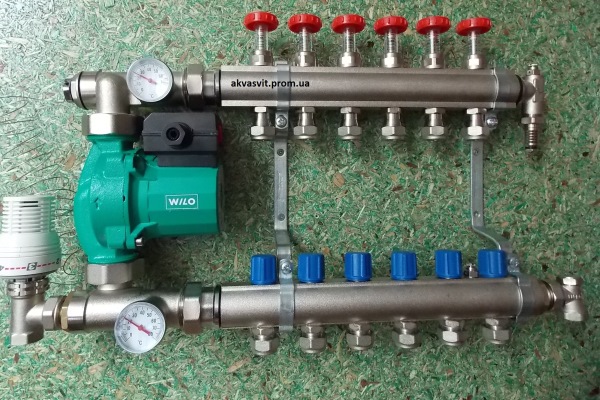

Център за разпределение на топлоносителя и пункт за контрол на функционирането на топлия под – колекторно-смесителен възел. С негова помощ се насочва гореща вода от магистралата в отделни контури, следи се за разхода на топлоносителя, регулира се температурата.

В сглобен вид колекторите не се продават, тъй като всяка система има своите особености. Покупката на компоненти е по-добре да се възложи на специалисти, а за самостоятелно закупуване трябва да се помнят всички необходими елементи:

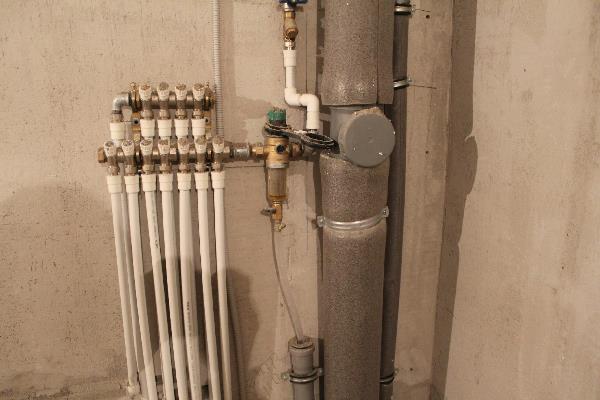

Мястото на монтаж често зависи от нюансите на обслужване: на едни им е по-удобно да извършват настройката на ВТП в котелното помещение, заедно с котела, на други – в коридора. Теоретично колекторният шкаф може да се монтира във всяка стая на къщата, но е желателно дължината на всички кръгове да е приблизително еднаква.

Ръководство за монтаж на ТВП

Преди полагането на конструкцията на топъл под трябва да се извършат подготвителни работи: да се закупят комплектуващи части, да се набележи мястото за монтаж на шкафа, да се пробият отвори в стените за комуникациите. След това може да се пристъпи към първия етап.

Стъпка #1 — устройство на черен под

Ако топъл под се планира да се оборудва директно върху терена, се препоръчва да се избере една от двете възможности:

• да се направи „груба“ замазка от циментово изливане;

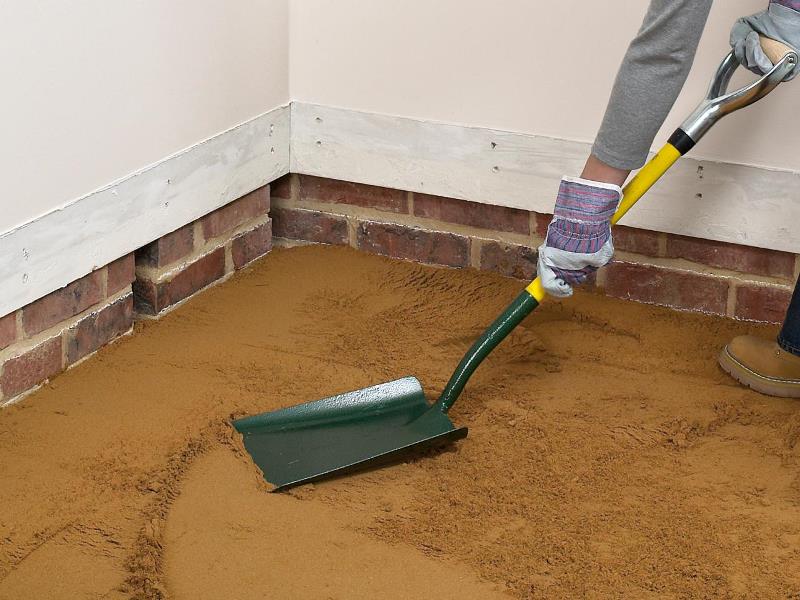

• вместо замазка да се изсипе, уплътни и изравни слой пясък.

Слой пясък ще е необходим във всеки случай, тъй като служи за основа и на замазката. Върху него се поставя слой хидроизолация, най-елементарният вариант – дебело полиетиленово фолио.

Уплътняването и изравняването на песъчливия слой са много важни. Допускат се малки вдлъбнатини с дълбочина до 5 см, но за монтажа на тръбите е по-добре, ако той е идеално гладък.

При изчисленията трябва да се помни, че топлинните загуби при изграждане на системата върху терена са по-високи, следователно температурата на топлоносителя в тръбите трябва да бъде по-висока от обичайната.

Стъпка #2 — полагане на топлоизолационен слой

Изолацията се полага върху чист, равен под. Преди началото на работите по стените се отбива лента – ниво на чистия под, малки вдлъбнатини, ако са се образували в процеса на строителните работи, се запълват с чист сух пясък.

Инструкция за монтаж:

1. Разстелете хидроизолацията – листовете фолио с дебелина 150-200 микрона се полагат с припокриване от минимум 10 см и се завиват по стените.

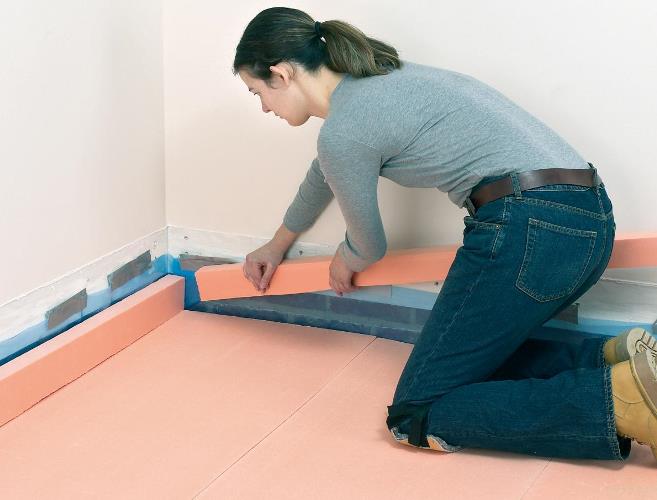

2. Поставете плочите от екструдиран пенополистирол с маркировката нагоре, като ги съедините чрез жлебовете помежду им. По-добре е да започнете от далечния ъгъл.
3. При необходимост изрежете фрагменти с строителен нож.
4. Закрепете плочите с тарелкови дюбели по ъглите, по средната част на съединенията и по центъра на плочите.
5. Залепете шевовете със строителна лента.

Ако е необходимо полагане на втори слой, по-добре е да се промени посоката на горните плочи, т.е. да се поставят перпендикулярно на долните.

При полагане трябва да се избягват големи пролуки и цепнатини. Ако все пак се образуват, празнините могат да се запълнят с пяна или да се закрият с отрези от пенополистирол.

За придвижване по плочите по време на монтажа се препоръчва да се поставят тънки дъски или парчета шперплат – структурата на плочите, въпреки плътността, може да се деформира.

Стъпка #3 — разчертаване и разполагане на тръби

Върху повърхността на плочите се нанася маркировка с помощта на маркер или бояджийски шнур. Ако вместо ЕППС се използват профилни мати, маркировка няма да е необходима.

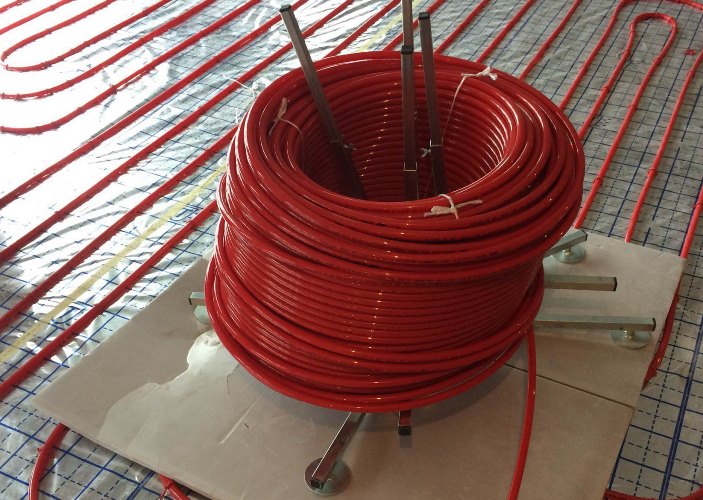

Съществува риск от прегъване и усукване на тръбата при размотаване, затова е по-добре да се използва специално устройство за развиване на ролката. Ръчното размотаване ще отнеме повече време.

Преди началото на монтажа на тръбите също се препоръчва да се инсталират колектори и да се подготвят местата за съединения.

Инструкция за монтаж:

1. Да се отмотат 15-20 м от тръбата, да се постави на края топлоизолационен ръкав и фитинг за присъединяване.
2. Да се свърже към колектора.
3. Внимателно да се постави тръбата според маркировката.

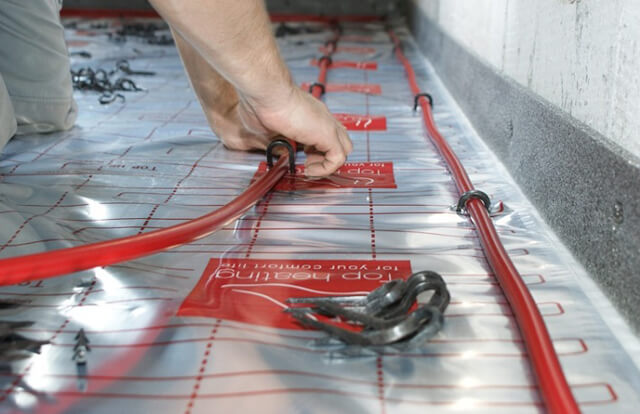

4. Да се закрепи контурът с харпун-скоби.
5. Да се доведе тръбата до колектора, да се присъедини вторият край.

Необходимо е да се фиксира дължината на всяка бримка, и не просто да се запомни, а да се запише до фитинга на стената.

По краищата се полага демпферна лента или някакъв неин заместител – например, парчета пенопласт с дебелина 1,5-2 см. Те се държат добре на течни пирони.

Транзитните тръби, преминаващи през стени или преходни зони, се изолират максимално с ръкави. Вместо скъпи вносни изделия може да се използва обикновен изолационен материал – разпенен полиетилен.

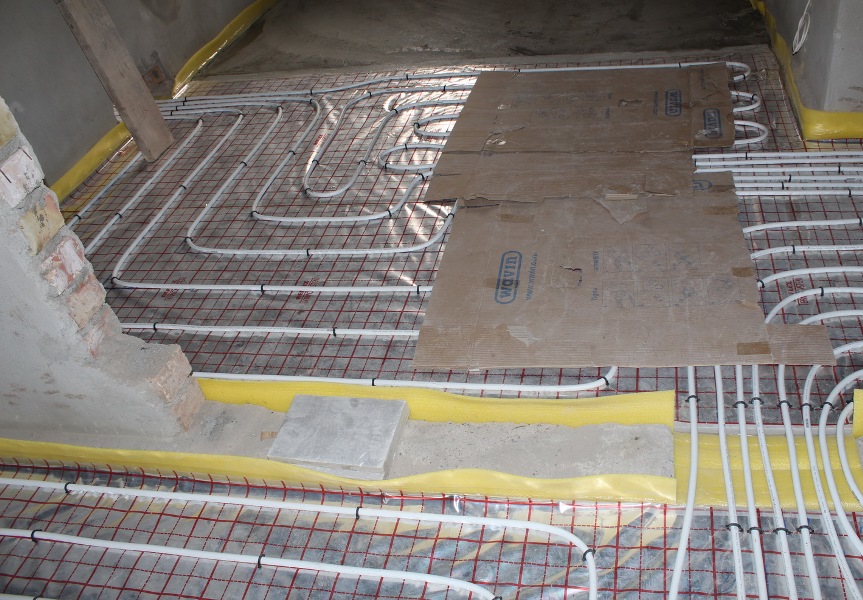

Стъпка #4 — монтаж на армираща мрежа

Правилно поставената армировка трябва да се намира над тръбите, а не под тях и не между тях. Приемлив вариант е метална мрежа с клетка 10*10 cm от 3-милиметрова тел.

Неправилно е също да се фиксират контурите към металната мрежа, тя в такъв случай ще изпълнява функция на подложка, а не на армиране. Грамотното полагане е когато мрежата е над тръбите.

В момента много хора вместо телена мрежа използват пластмасова. Такъв вариант също е подходящ, тъй като полимерът създава необходимата твърдост.

Стъпка #5 — тестване на системата

Докато не бъдат проведени хидравлични изпитвания за проверка на херметичността на системата, не може да се излива замазката. Обикновено контурите се проверяват един по един.

Първо към тръбата се свързват магистралата и помпата, подава се вода. За отвеждане се използва маркуч, свързан към изпускателния патрубок на колектора.

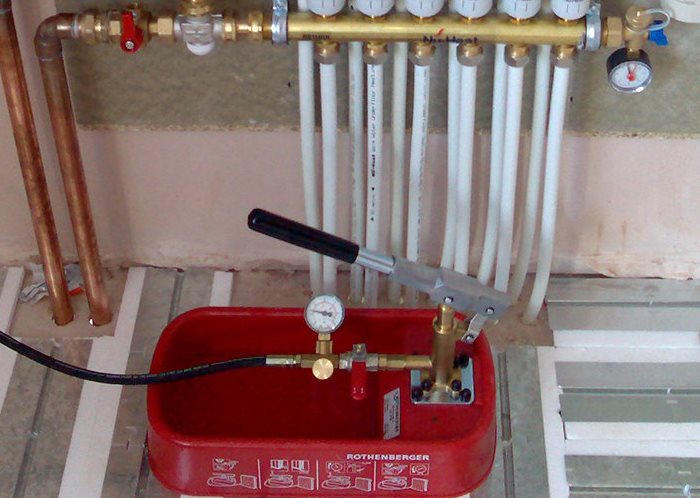

Опресовъчната помпа е най-доброто приспособление за проверка на системата. Може да се вземе под наем. Също така за изпитвания може да се наеме специалист, който обикновено разполага с необходимия инструмент.

По време на проверката може да отхвърчат скоби, тъй като тръбата под налягане се стреми да се изправи. Отхвърчалите харпуни се закрепват на 5 см от предишното място, след изливането на замазката те вече няма да отхвърчат.

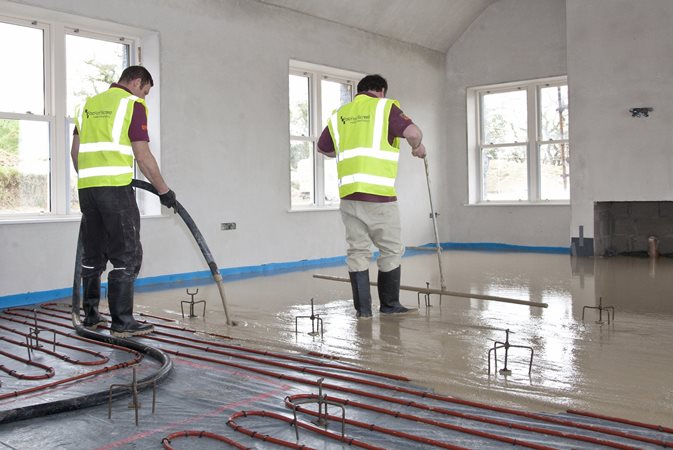

Стъпка #6 — полагане на циментова замазка

Тръбите се оставят под налягане от 5 бара и започва да се полага замазката. Обикновено се прилага традиционният маячен способ. Като маяци може да се използва метален профил за гипсокартон.

Обикновеният разтвор за замазка не е подходящ, в цимента е необходимо да се добавят пластификатори и фибра, тъй като натоварването ще бъде не само механично, но и температурно.

Полагането се извършва на части, започвайки от далечния ъгъл. Всеки фрагмент веднага след изливането трябва да се изравни, да се отстранят пропаданията и издатините.

След изтичане на 2 денонощия се извършва почистване на повърхността, подрязва се демпферната лента, напръсква се замазката с вода и се покрива с фолио (последните две действия се повтарят 10 дни).

Въвеждане в експлоатация

Пълното узряване на циментовата замазка става след един месец, тогава и трябва да се извърши балансиране с помощта на колекторни разходомери.

С помощта на балансировъчни вентили се регулира разходът на топлоносител, във всички вериги той трябва да стане еднакъв. Ако нямате опит в самостоятелното балансиране, е по-добре да поканите специалист.

След манипулациите със студена вода, ако системата работи правилно, могат да се проведат изпитвания с нагрят топлоносител. На този етап монтажът на топъл под се счита за завършен.

Изводи и полезно видео по темата

Общи правила за монтаж за икономичните собственици:

Практически препоръки от опитни строители:

Какви грешки трябва да се избягват:

При изграждането на топъл под съществуват десетки решения, благодарение на които може да се спести от компоненти или да се избере оптимално подходяща схема.

Ако отделите повече време на проектирането и подбора на материали, то готовата отоплителна система 100% ще изпълни функциите си и няма да се нуждае от ремонт в продължение на дълги години.
