Подложка под воден топъл под: видове, особености при избор, правила за монтаж

Грамотното обустройство на топъл под предполага максимално ефективно изразходване на топлинна енергия. За увеличаване на КПД на отоплителната система се прилагат различни топлоспестяващи методи.

Един от основните аспекти е изолационната подложка под воден топъл под, която пренасочва топлинните потоци от водния контур към чистовото покритие. Ще разгледаме подробно особеностите на всеки вид топлоизолационен демпфер, тънкостите при избора и монтажа на подстилащия материал.

Значение на топлоизолационната подложка

Изолационният материал е междинен слой между грубия под и водния тръбопровод с топлоносител. Основното предназначение на подложката е запазване и пренасочване на топлинните потоци нагоре, тоест в жилищната зона на помещението.

Освен задачата за запазване на топлината, междинният слой изпълнява редица не по-малко значими функции:

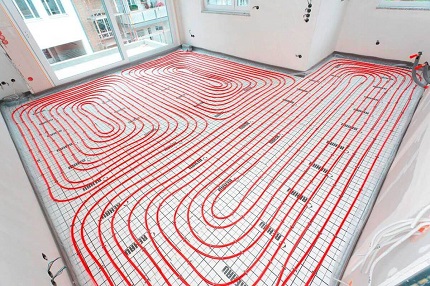

1. Хидроизолация. При аварийни ситуации водоустойчивата подложка ще задържи водата, ще защити долните слоеве на подовия «пай» и ще предотврати изтичане на вода към сутеренния етаж. Освен това ще изключи постъпването на пари от влага от замазката към финишното подово покритие.
2. Топлоизолация. Прослойката действа като своеобразна бариера между елементи с различна температура. В противен случай контактът със студен под ще допринесе за образуване на конденз и намаляване на характерните качества на изолацията.
3. Равномерно разпределение на топлината. Подложката минимизира вероятността от явни температурни разлики – няма прекалено топли или студени зони. Тази особеност намалява негативното термично въздействие върху финишното подово покритие, техниката и мебелите.
4. Звукова бариера. Повечето подложъчни материали абсорбират шумовия ефект от ходене по пода и подобряват общата звукоизолация на помещението.

Подложката омекотява ударните натоварвания върху основата, като разпределя точково налягането – това допринася за запазване на цялостта на замазката.

Изолационната прослойка, благодарение на ниската топлопроводимост на материала, дава топлоотразяващ ефект – основният поток от топлинна енергия се насочва нагоре. При липса на подложка КПД на отоплителния кръг рязко намалява, а сметките за енергийни ресурси се увеличават (+)

При монтиране на воден под, подложката обикновено се полага върху изолация за максимално запазване на топлината – реализира се „термос ефект“, който намалява топлинните загуби.

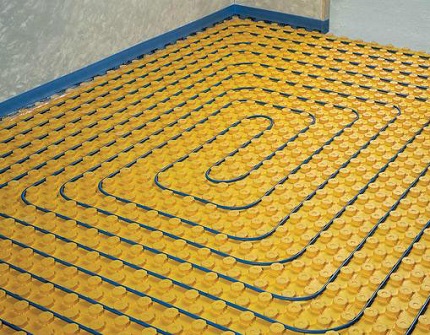

Подложката с издатини улеснява инсталацията – могат да се използват различни варианти за разположение на отоплителния кръг, като се изберат оптимални места за свързване на системата и монтиране на контролни датчици.

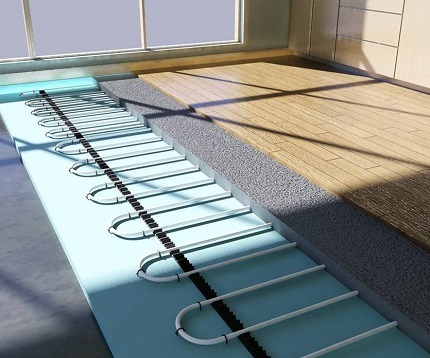

Изисквания към подстилащия материал

Характеристиките на подложката се избират в зависимост от типа на грубата основа, финишното покритие и експлоатационните особености на водния под. Въпреки това съществува основен списък от свойства, на които трябва да отговаря всеки вид подложъчен материал.

Здравина и еластичност. По правило, отоплителният кръг е вграден в цименто-пясъчна замазка. Значително натоварване върху подложката оказват и самите тръби на водната система, особено изработени от метал.

Подложъчният материал не трябва да се деформира необратимо, да се огъва и да променя дебелината си. Важно е подложката да има способност да възстановява първоначалната си форма след премахване на натоварванията.

Ниска топлопроводимост. Оптимално е, ако топлинният капацитет на материала се съчетава с малката му дебелина. Системата на водния под намалява височината на помещението; в зависимост от типа на подложката размерът на „слоя“ може да бъде 5-15 см.

Положителен ефект дава способността на подложката за топлоотражение, което се осигурява от наличието на фолио с рефлекторни свойства.

Високи хидроизолационни свойства. Важна характеристика е процентът на максимално водопоглъщане. Материалът не трябва да попива и пропуска влагата.

Допустимият коефициент на водопоглъщане е не повече от 2-4%. Използването на такава подложка е допустимо, ако материалът може да изсъхне напълно без демонтаж на пода – единствено чрез естествена вентилация.

Устойчивост на температурни колебания. Заявените свойства на подложката трябва да се запазят при различни температурни режими. При избора е важно да се оцени такъв показател като допустимите работни температури. Стойността на граничната величина е не по-малко от +70°C.

Освен посочените изисквания, подложката не трябва да отделя токсични, вредни вещества. Несъмнен плюс са ниската цена и лесният монтаж.

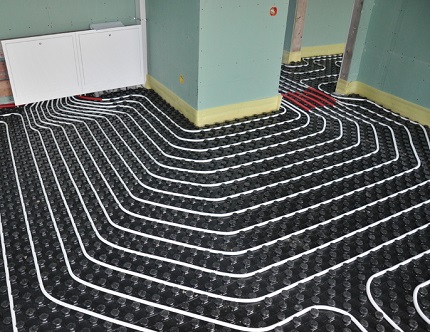

Практични за използване са подложките-пъзели. Матовете се сглобяват в едно цяло като конструктор – това дава възможност лесно да се адаптира отоплителният кръг спрямо конфигурацията на помещението.

Видове подложки: оценка на свойствата и характеристиките

Различните топлоизолационни материали в една или друга степен отговарят на изброените изисквания. Повече от другите до идеала се доближава плочестият полистирол. Въпреки това в някои ситуации е разумно да се използват алтернативни варианти: фолиран пенополиетилен, пробкова подложка или влагоустойчив ПДЧ.

Пенополистиролни плочи – универсално решение

Пенополистиролът е резултат от промишлено разпенване на полистирол. В готовия продукт се съдържат 2% основен компонент с помощни добавки и 98% газ. Въздухът е затворен в херметично споени клетки, което позволява на материала да задържа добре температурата.

Топлопроводимостта на пенополистирол с дебелина 10 cm е еквивалентна на слой дървесина с дебелина 0,35 m, на стоманобетонна и тухлена стена – съответно 4,8 m и 1,5 m.

Производството на пеноплочи по метода на екструзията позволява да се получи подложка с висока физическа якост и плътност. Затворените клетки и минималният обем на порите осигуряват водоустойчивост на материала.

Технико-експлоатационни характеристики на пенополистирола:

1. Топлопроводимост е 0,028-0,034 W/m*K. Стойността на показателя е правопропорционална на плътността на изолацията.
2. Водопропускливост варира в границите 0,019-0,015 mg/m*h*Pa. Формоването на екструдирания материал става чрез изстискване на полимерния разтопен материал през цепковидна дюза.
3. Влагопоглъщане на плътния пенополистирол е 0,4%, което е 10 пъти по-малко в сравнение с обикновения пенопласт. Топлопроводимостта на подложката се запазва дори при постоянно въздействие на влага.

Якостта на екструдирания полистирол на натиск при линейна деформация от 10% е 0,25-0,50 MPa в зависимост от марката на материала.

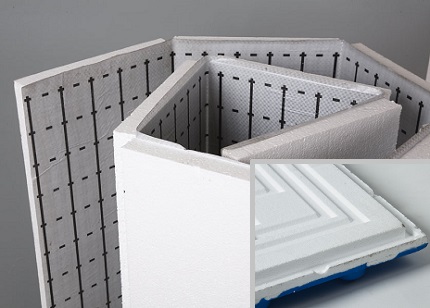

Пенополистироловите мати се произвеждат в удобна за сглобяване форма. Възможно е гладко изпълнение на покритието и такова с изпъкналости за фиксация на отоплителната намотка.

Слабите страни на пенополистирола: относително ниска звукоизолационна способност и горимост. Подложката се страхува от разтворители, ацетон, терпентин и керосин – под тяхно въздействие материалът се деформира.

За топлоизолация не трябва да се избира непресуван или автоклавен пенополистирол. Тези разновидности са по-крехки.

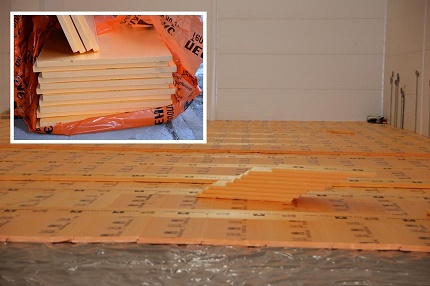

Като подложка под воден топъл под са подходящи екструдирани или пресовани пенопластови мати – тяхната топлопроводимост е приблизително еднаква. Сред потребителите се ползва с популярност топлоизолацията Пеноплекс.

Корков материал – екологичност на приложението

Тапената подложка се изработва от натрошени, пресовани гранули от дървесна кора с използване на различни свързващи вещества. Основният аргумент в полза на такава подложка е естествеността и абсолютната екологичност. Материалът е хипоалергенен и безвреден за здравето.

Допълнителни предимства на тапата:

• устойчивост на деформации – след краткотрайни ударни натоварвания се връща в първоначалната си форма;
• порьозността осигурява високи шумопоглъщащи свойства;
• добри топлоизолационни характеристики;
• удобство при кроене и полагане.

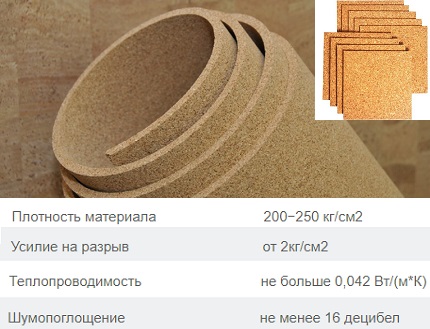

Тапеният демпфер се предлага под формата на рула и отделни листови панели. Изделията се различават по дебелина на подложката: рулонен материал – 2-4 мм, тапени постелки – 4-10 мм.

Характеристики на подложката: устойчивост на натиск под налягане 7 kg/кв.см деформация до 10%, влажност на материала – около 7%, коефициент на звукопоглъщане по десетобална скала – 8,5

Недостатъци на тапената подложка:

• чувствителност към влага;
• изисквания към хидроизолацията на грубия под;
• чувствителност към големи статични натоварвания.

Класическият вариант на тапена подложка е по-добре да не се прилага под система за воден под. За тези цели ще подхожда гумено-тапено покритие, където ролята на свързващо вещество изпълнява каучук. Освен хидроустойчивост, демпферът притежава подобрени характеристики на звуко- и виброизолация, но вече не може да се нарече напълно естествен.

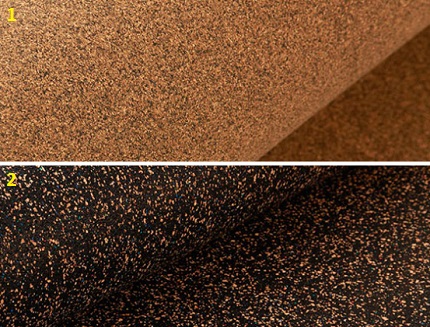

Битумно-тапената подложка (2) за разлика от гумено-тапената (1) е неподходяща за жилищни помещения. Материалът се отличава с прекомерни показатели на токсичност, запалимост.

Особености на демпфера от пенополиетилен

Най-простото и достъпно решение е подложка от пенополиетилен. Материалът се произвежда чрез екструдиране на полиетиленови гранули с последваща термична обработка и пресоване. На изхода се получава еластично платно, изпълнено с множество въздушни пори.

Пенополиетиленовите подложки в зависимост от особеностите на структурата се класифицират на две групи: неомрежени и омрежени.

Неомрежен пенополиетилен се състои от газонапълнени клетки с размер до 3 мм. Дебелината на подложката варира от 0,8 до 6 мм, ширината на рулона – 1-1,5 м.

Към основните предимства на такава подложка могат да се отнесат:

• висока влагоустойчивост – водопоглъщане не повече от 1%;
• малка дебелина;
• ниска цена.

Въпреки това недостатъците на неомрежения пенополиетилен са повече. Материалът не е дълготраен, бързо се износва, притиска се под тежестта и с времето губи гъвкавост. Коефициентът на топлопроводимост е 0,55 W/(m°C), което свидетелства за недостатъчно запазване на топлината.

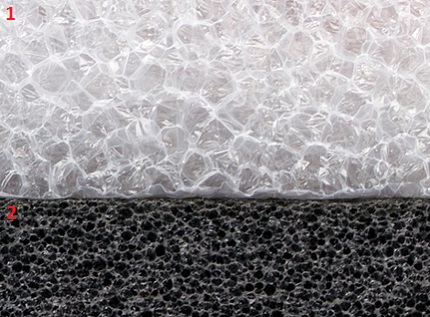

Омреженият пенополиетилен (2) има молекулярна структура значително по-плътна от неомрежения лист (1). В процеса на производство се формират напречни връзки, които намаляват размера на въздушните пори.

Омреженият пенополиетилен има следните особености:

• феноменална здравина;
• увеличена плътност – 33 кг/куб.м, аналогичният показател на неомрежения полиетилен – 25 кг/куб.м;
• високо ниво на шумопоглъщане – до 18 dB;
• ниско ниво на топлопроводимост – 0,031 W/(m°C);
• формат на производство в ролки и матове, дебелина на готовия продукт – 1-20 мм.

Срокът на експлоатация на подложката достига 15 години.

Недостатък на „омрежените“ модификации: скъпотия. Най-популярните търговски марки подложка от пенополиетилен: Полифом, Татфоум, Пенолон-Р, ППЕ-Изолон, Изолон-500.

Топлоотразяващи метализирани подложки

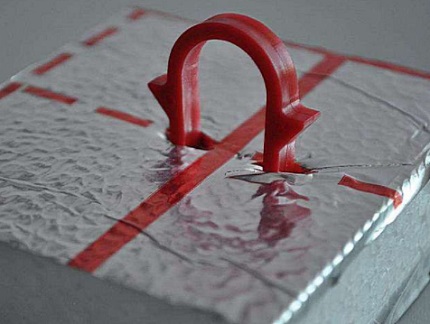

Широко приложение получиха фолиевите подложки. При това като основа може да се използват различни материали: плочест екструдиран пенополистирол, неекструдираният му събрат пенопласт, корков материал или пенополиетилен.

Във всеки случай метализираното фолио подобрява първоначалните технически характеристики на основата и я допълва с рефлекторни качества.

Отражателното външно покритие се изработва от алуминий и лавсан. Дебелината на фолиевия слой определя степента на топлоотражение на изолацията.

Лавсановото или метализираното фолио увеличава КПД на „водния под“ до 94-98% и осигурява равномерно преразпределяне на топлината. Покритието е устойчиво на деформации и спокойно понася високи натоварвания.

Лавсанът е устойчив на агресивна среда – материалът запазва отражателната способност и функциите на хидробариера при продължителен контакт с бетонна замазка.

Достойни представители на топлоотразяваща подложка на база пенополиетилен: Пенофол, Изофлекс, Екофол. Фолиева изолация на основата на пенополистирол – SunPol.

ОСП и ПДЧ – «суха» технология на полагане

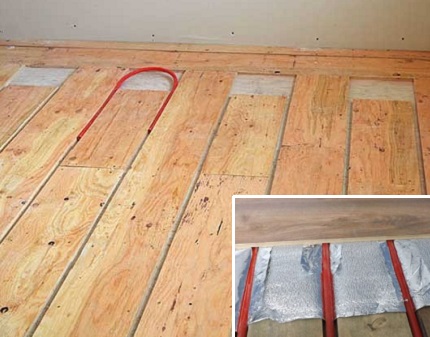

Дървесно-стружковите материали изпълняват ролята на подложка при изграждане на топъл под по финландска технология. Методът позволява да се откажете от монолитна бетонна замазка.

Същността на метода: водният контур се полага в подготвени канали. Твърдостта на основата се осигурява от цели ДСП-плочи или система от летви, закрепени към дървени греди.

Подът върху дървена основа има редица особености:

• простота на сглобяване;
• високи якостни характеристики;
• екологична безопасност;
• универсалност – подходящ за довършване с различни подови настилки.

Слабата страна на подложката от ПДЧ е чувствителността към влага. За повишаване на хидро- и топлоизолационните показатели между тръбите и дървената основа се препоръчва да се постави тънка подложка, като оптималният вариант е фолиран полиетилен.

Избор на подложка според типа на основата

Физическите особености на декоративното подово покритие влияят съществено върху избора на линейни параметри и физически качества на подложката. Колкото по-голямо е теглото на финалното покритие, толкова по-здраво и надеждно трябва да бъде амортисьорът.

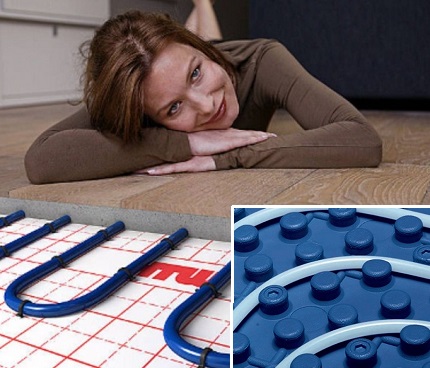

Керамични плочки. Воден под за плочки се изгражда по бетонна технология – контурът се монтира под монолитна замазка. Този метод е свързан със значителни натоварвания върху подложния материал.

Подходящи са подложки с висока носеща способност, например екструдиран пенополистирол. Могат да се използват както гладки матове, така и покритие с издатини.

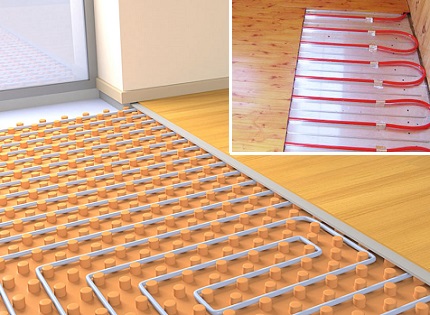

Ламинат. Основният критерий за избор на подложка за топъл воден под с ламинатно покритие е максимално високият показател за топлосъхранение, тъй като самите панели пропускат лошо топлината.

Лекото тегло на ламината не оказва съществено налягане върху „водната система“. Това дава възможност да се използват различни видове подложка, включително меки.

Оптималното решение е топлоотразяваща изолация с ниска степен на топлопроводимост.

Линолеум. Монтажът на ролковото покритие се извършва върху плочи от гипсокартон, OSB или листов шперплат. Панелите имат внушително тегло, което означава, че изискванията към здравината на подложката се затягат. Препоръчва се да се даде предпочитание на варианти от пенополистирол, корк или подложка от омрежен пенополиетилен.

Повече за изграждането на воден топъл под под линолеум е написано в тази статия.

Технология на полагане: сбор от основни правила

Монтажът на подложката не представлява никаква сложност, работата може да се извърши самостоятелно. Основното е да се следват прости и ясни правила.

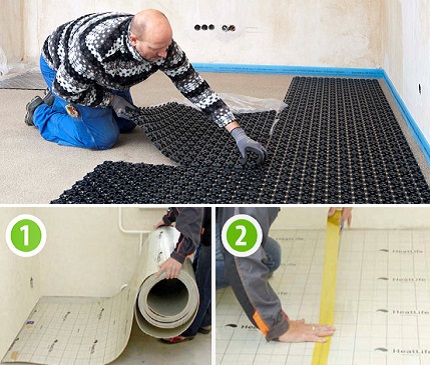

Редът на полагане зависи от формата на изпълнение на подложката: рулонна изолация, отделни модули или пъзел плочи, които се фиксират помежду си чрез ключово съединение.

Общи изисквания към монтажа на подложката:

1. Точно изчисление. Предварително трябва да се определи количеството материал, като се вземат предвид типоразмерите на подложката. Оптимално е, ако изолацията се разполага с минимален брой съединения.
2. Подготовка на грубия под. Основата трябва да бъде равна. Не бива да се разчита особено на способността на плътния материал да маскира неравностите – всяко изделие с времето ще приеме формата на основата.
3. Хидроизолация. Подложките от естествени компоненти (коркова подложка, ПДЧ, OSB) изискват предварително полагане на хидробариера. Достатъчно е да се постави плътен полиетилен.
4. Полагане. Валцуваният и листовият материал се разточват без опъване, задължително е застъпване по стените. Разположението на плочите става плътно до вертикалните повърхности, защитени с 10 см демпферна лента.
5. Съединяване. Платната на ролковата изолация се съединяват със застъпване и се фиксират помежду си със строително тиксо. Плочите и матовете се групират челно.

При изграждане на подово отопление под ламинат трябва да се вземе предвид насочеността на панелите – те се разполагат с ролкова подложка взаимно перпендикулярно.

Изводи и полезно видео по темата

При избора на подложка е по-добре да се предпочетат продукти на известни марки. Сред популярните търговски марки добре са се доказали както местни, така и чуждестранни компании.

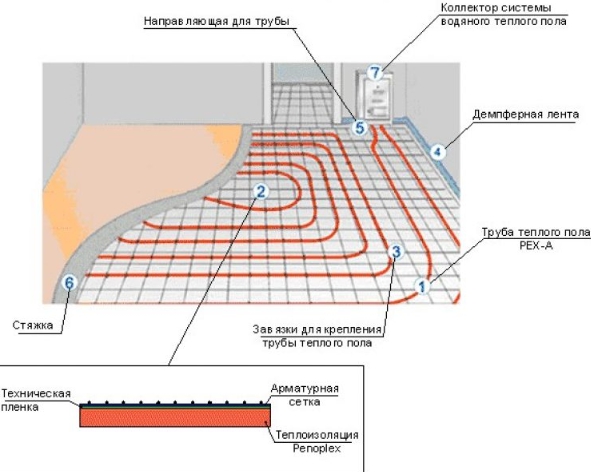

Изграждане на подово отопление с помощта на екструдиран пенополистирол «Пеноплекс»:

Разполагане на подложка от пенополиетилен «Изолон-500» под плаващо подово отопление:

Общи препоръки за избор на изолация за полагане на воден контур:

Значението на изолационната подложка под подово отопление е трудно да се надцени. От нейното качество, както и от съответствието с подовото покритие и технологията на разполагане на водния серпентина, до голяма степен зависи ефективността и рентабилността на отоплителната система.
