Как да направите воден топъл пол под линолеум: правила за проектиране и преглед на технологията за монтаж

Системата за топъл под създава атмосфера на уют и особен комфорт. В някои помещения такъв комплекс може да се превърне в основен вариант за отопление, позволяващ да се откажете от традиционните радиатори.

Въпреки това, преди да решите да го изградите, е необходимо да направите изчисление на системата, да вземете предвид предстоящите условия на експлоатация и редица параметри. Немаловажен фактор – типът на подовата настилка. Материалът влияе върху ефективността на отоплението и технологията за монтаж на отоплителната магистрала.

Много хора предпочитат да изграждат воден топъл под под линолеум – такава настилка се отличава с ценова достъпност и добри експлоатационни характеристики. Предлагаме да се запознаете с принципа на работа на системата, нейните компоненти, да изберете оптималния вариант за свързване и схемата за полагане на тръби.

Освен това ще ви подскажем как да изчислите топлия под и да изберете тръби, а също така ще опишем поетапната технология за монтаж на отоплителния кръг под линолеум. Препоръките на експертите ще ви помогнат да проектирате и изградите надеждна и ефективна отоплителна система.

Нюанси при експлоатация на линолеум с ВТП

Водните подове толкова много “се наложиха” в вилните селища и частните жилищни сгради, че техните системи започнаха да се инсталират в новоизградени крайградски селища, където за свързване на тази конструкция вече предварително са предвидени и монтирани специални топлообменници.

Главният и показателен плюс на тази отоплителна система – икономично потребление на топлинна енергия, изключване на въздействието на такива вредни фактори като електромагнитни и електрически полета.

За принципно важни недостатъци на инсталирания в домовете ВТП се считат следните моменти:

• зависимост от газово или друго котелно оборудване;
• трудоемкост на монтажните работи;
• увеличаване на височината на подовете, което в някои случаи може да бъде недопустимо;
• риск от изтичане на вода в тръбите в случай на неспазване на технологията за монтаж.

С изброените минуси може да се справите, ако всеки етап от монтажа на топлия под извършите максимално качествено.

Собствениците на частни извънградски имоти не прилагат много охотно линолеум като външно покритие за подово отопление поради погрешни подозрения относно битовата му безопасност. За разлика от други покрития, линолеумът е доста взискателен материал към интензивно нагряване.

Линолеумът е един от икономичните видове подови настилки, които могат успешно и безопасно да се поставят върху топъл воден под, изграден във вашата вила.

Ако спазвате всички предписани норми за регулиране на температурата на подовото отопление, линолеумът в дома няма да се изкривява, да се надува под действието на прекомерно нагряване и съответно да отделя вредни вещества.

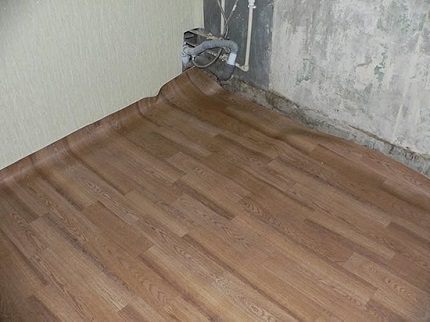

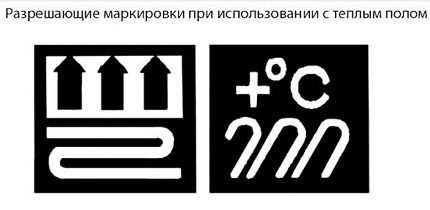

Производителите на линолеум маркират подовите материали със стилизирани знаци, които показват възможността за безопасно приложение на някои модели заедно със системата за топъл под.

Използвайки качествен, сертифициран линолеум за настилане на воден под и поддържайки нормален режим на отопление, вие ще се наслаждавате на комфорта на подгрятия под. Това е случай, когато линолеумът може да стане не по-лош от керамични плочки или ламинат.

Когато покривате пода с линолеум, трябва да се погрижите за постепенно, плавно загряване на цялата тръбна система. Мощността на топлия под не трябва да бъде по-висока от 150 W на 1m². Тази стойност ще бъде достатъчна, за да достигне температурата на пода оптималната стойност от 26-28°C. Ще можете да ходите боси по линолеума, без да изпитвате никакъв дискомфорт.

Благодарение на съвременните технологии в производството на подови настилки можете смело да използвате линолеум като финишен, довършителен материал за полагане върху воден под, монтиран от вас или от строителна бригада.

Общ принцип на работа на системата

Основата на такава система за отопление на помещението – двухтръбна отоплителна схема, функционираща на принципа на принудителна циркулация на вода или друг топлоносител. Към уредите ще се подвеждат разводки на тръби и колектори.

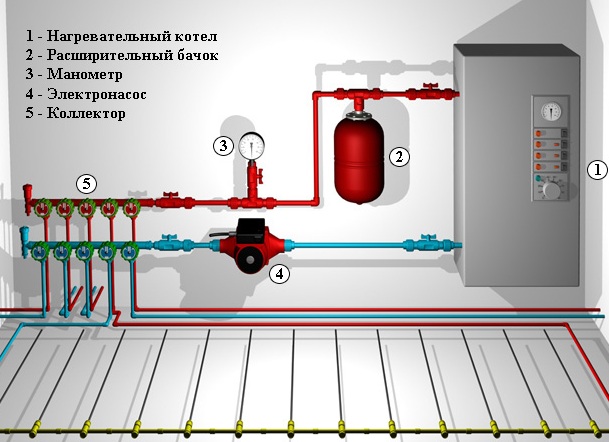

Схематично изображение на типов проект на частен дом, на който са посочени използваните уреди, възли и разводки на топъл воден под (+)

В общата схема са включени следните важни компоненти:

• котелна група – осъществява непрекъсната циркулация на гореща вода по колекторите;
• обратни и подаващи магистрали за захранване на групата «колектор + смесителен възел», разпределителни колектори;
• отоплителна арматура;
• подвеждащ тръбопровод.

Сърцето на отоплителната група е котелът. Други, не по-малко важни негови компоненти са: група за безопасност, разширителен или компенсационен резервоар и помпа.

Ако накратко опишем принципа на работа на системата, той ще изглежда по следния начин:

1. От котела постъпва загрята вода. Тя попада на дву- или трипътен термостатичен вентил. Веднага щом температурата надвиши критичната стойност, се отваря достъп за вода от обратния тръбопровод и температурата се изравнява.
2. Работата на термостатичния вентил се управлява от термостат. Смесеният поток попада в термостата след преминаване през циркулационната помпа.
3. При загряване на водата до зададената температура, подмесването от обратния тръбопровод спира; при повишаване на температурата то се отваря отново. По този начин се регулира температурата на водата, циркулираща в системата.
4. Топлоносителят се насочва по контурите от колектор или разпределителен гребен. Този възел изпълнява не само разпределителна функция, но и задачата за събиране и изпращане на топлоносителя обратно в тръбопровода.

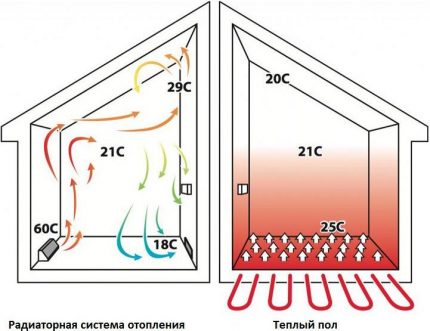

По същество, водният отоплителен под е същият радиатор, но разположен хоризонтално и защитен от експлоатационни натоварвания. Ако няма управляващ блок, системата ще работи само при условие, че температурата на водата в системата не надвишава 50°C.

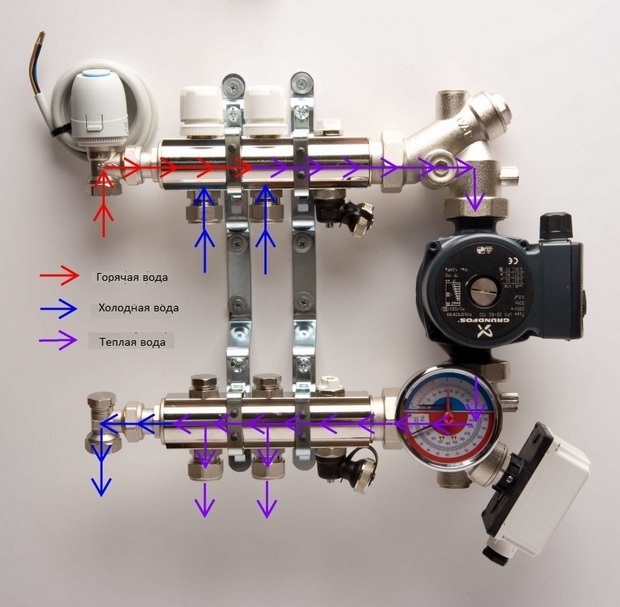

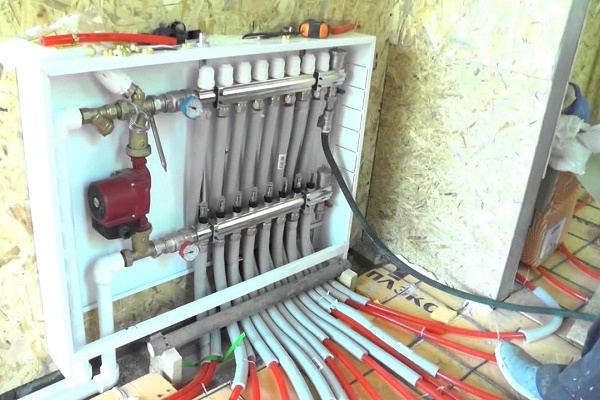

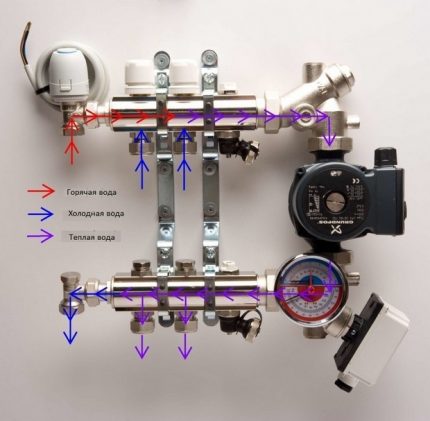

На снимката – разпределителен възел на водна система „топъл“ под. В състава му има циркулационна помпа, колекторна група, смесителен възел (+)

Самата система не е безупречна: тя притежава инертност, затопля помещението сравнително дълго – от 4 до 6 часа. Трудности възникват и на етапа на проектиране, когато водните подове са единственият източник на топлина.

Монтажът струва скъпо и намалява височината на стаите, тъй като подът се повдига. Тръбната система не е лесна за ремонт.

Може ли да се “закачи” системата към централната магистрала?

Този въпрос вълнува много хора. Ако отговаряме еднозначно – по-добре не. За топъл под в апартаменти обикновено се използват електрически системи поради честите проблеми при изграждане на водния вариант на отопление. Но като цяло, воден топъл под може да се захранва от централната магистрала.

Така, без вреда за функционирането на централното отопление може да се извърши монтаж на топъл под в отделен апартамент по няколко правилни схеми.

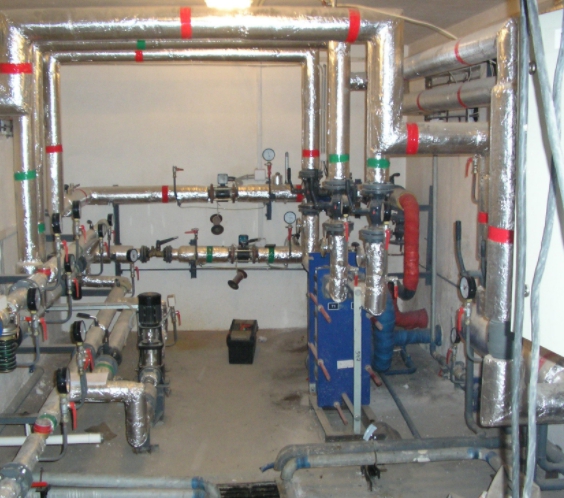

Стационарен топлинен пункт

Ключовият елемент на стационарния топлинен пункт е циркулационна помпа. Отводите на тръбите се заваряват към щранга на централното отопление. В този случай водата ще има стабилна температура благодарение на работата на предварително вградения термостатичен клапан.

Ако е избран този вариант, задължително трябва да се защити циркулационната помпа чрез инсталиране на реле, регулиращо налягането или потока.

При свързване на воден под към централно отопление трябва да се вземе предвид обстоятелството, че ще се наложи да се изгради топлинен пункт. Той ще смесва вода от отоплителната система с чешмяна вода.

Топлинният пункт е комплекс от оборудване, скомпоновано чрез изчисление. В собствената къща често го разполагат в отделно помещение.

Когато бъде инсталиран и наслагваният термостат, той ще изключва помпата всеки път, когато температурата достигне допустимия минимум – около 20°C. Още по-добре управлява системата регулатор, който коригира температурата, като взема предвид температурата в помещението.

Вариант с вертикално разпределение

Ако отоплителната система е устроена така, че към нея има единствен изход, топлият под се свързва по принципа на радиаторите. Като изберете такова решение, можете да получите два пъти повече топлина, отколкото при обикновено централизирано отопление.

При наличие на 4 щранга в апартамента, от централната система водата се взема от два, а от останалите течността преминава транзитно.

Съставните части на такава схема са следните елементи:

• щрангове;
• балансиращ клапан;
• трипътен клапан;
• задвижване на клапана.

Старите радиатори се демонтират, а на тяхно място се инсталира система „топъл под“. На хидравличния режим на системата това няма да повлияе по никакъв начин, тъй като настройките на балансиращите клапани ще останат непроменени.

Контурът на пода се свързва паралелно. Важно е да се вземат тръби с еднаква дължина, за да не се налага регулиране на топлообменниците в следващия контур.

Най-често контурът на воден топъл под се използва като допълнение към основната отоплителна мрежа. Той се свързва като вторичен пръстен към първичния пръстен, включващ котела и колектора (+).

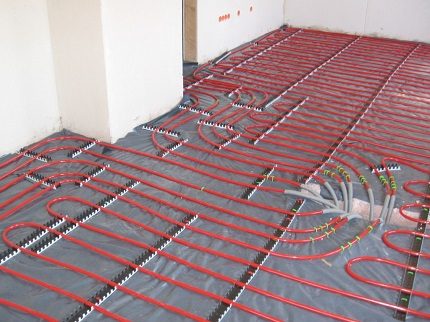

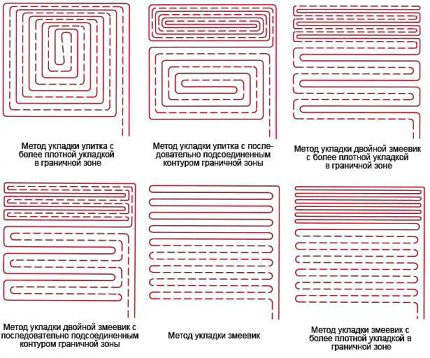

Варианти на схеми за полагане на тръби

И така, вие определихте начина на свързване и сега е моментът да помислите за проектирането. Съществуват няколко схеми за полагане на ВТП. Трябва да ги изберете обмислено – от това зависят производителността, надеждността, цената на системата и това как топлината ще се разпредели в помещението.

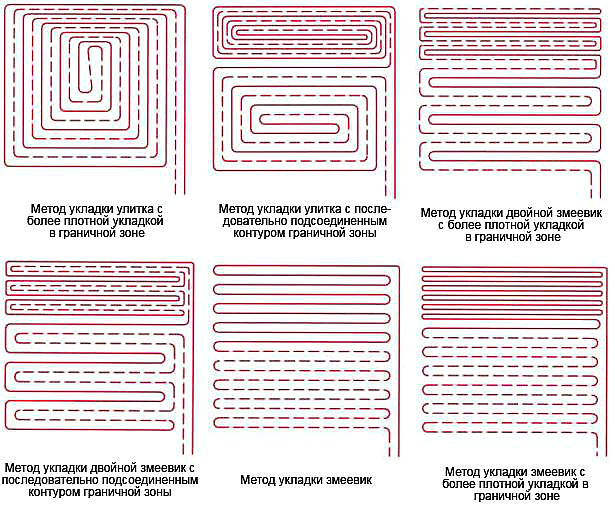

Схемите биват следните:

1. „Змейка“. Бива единична или двойна. В първия случай тръбите минават по стената и се заоблят в края на траекторията, променяйки посоката и обхващайки цялата площ. Във втория – схемата на монтаж е същата, но се полагат успоредно една на друга двойка тръби на разстояние 3 см. При тази технология нагряването на повърхността на пода намалява поетапно.

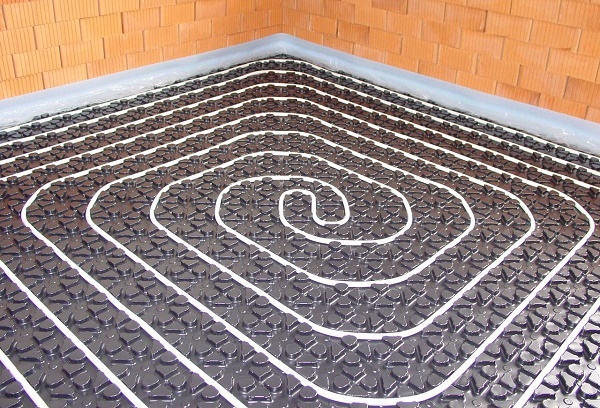

2. „Улитка“. В план схемата изглежда като спирала, която се затваря в крайната точка. Спирална схема, чийто монтаж започва от дълбочината на помещението към неговия център.
3. Комбиниран метод. На една площ се прилагат няколко начина, но преобладава най-ефективният.

Тъй като по време на движение по тръбите температурата на водата постепенно намалява, от избора на една от тях зависи колко равномерно ще се разпределя топлината в помещението. Начална точка при полагането на тръбите са стените. След това се придвижват по посока към изхода или към центъра.

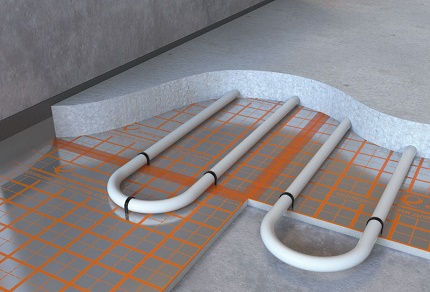

Основното предимство на водната система се състои в максималната ефективност и независимост от източници на електрозахранване. Недостатъците се състоят в теоретичната заплаха от течове поради вероятността от повреда на тръбата.

Независимо от избраната схема има няколко общи правила, по които се разпределят тръбите. Първото от тях е да се започне монтаж от външната стена. Следващото изискване се отнася до големината на стъпката – не по-малко от 10 и не повече от 30 см. Задължително трябва да се извърши изчисление на хидравличното съпротивление.

Незадоволителната работа на централното отопление налага търсенето на нови решения. Най-оптималното от тях е водният топъл под, отличаващ се с висока топлопредача (+).

Колкото по-голям брой завои има системата, толкова стойността на хидравличното съпротивление е по-голяма. Същото се случва и при увеличаване на дължината на тръбите. Ако монтажът се извършва в замазка, съединяването на тръбите не може да се извършва с помощта на муфи.

Върху избора на схема на полагане оказват влияние следните обстоятелства:

Опитните монтажници не препоръчват да се полагат тръби на тези места в къщата, където ще стоят санитарно оборудване или корпусна мебел.

Изчисление на топлия под

Необходимото количество тръба се изчислява по формулата:

L = k× S / H,

където:

• L — дължина на водния под;
• S — площ, обхваната от контура;
• k — коефициент на увеличение, обикновено се приема в граници от 1 до 1,1;
• H — стъпка на полагане;

Към цифрата, която се получава в крайна сметка, се добавят 4 м, от които 2 ще отидат за свързване на правата тръба, а другите 2 — за свързване към колектора на обратния клон.

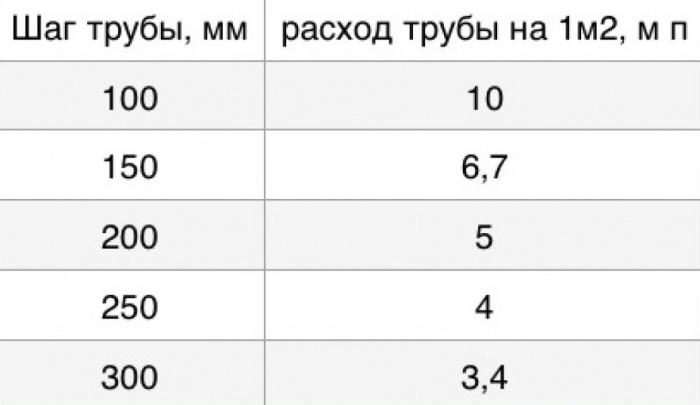

Като знаете стъпката на контура, разходът на тръби може да се вземе от таблицата:

В таблицата са обобщени най-често търсените данни при изчисляване на дължината на тръбите за изграждане на топъл под със собствени ръце. Ако това ще се прави от специалисти, те ще ви предоставят готовия резултат (+).

За ефективната работа на системата огромно значение има максимално възможната дължина на контура. При превишаването ѝ контурът може да спре да функционира в резултат на настъпване на статистическо равновесие в тръбата.

Професионалистите препоръчват за тръба с напречно сечение 1,6 см да се избира дължина не повече от 70-80 м. От двете страни на тръбата подът се затопля приблизително по 100 мм. За тръба с напречно сечение 2,0 см максималната дължина е 100-110 м.

Ако в резултат на изчислението се получи дължина, надвишаваща максимално допустимата, стаята се разделя на 2 или повече зони и се монтират няколко аналогични контура. В последния случай ще е необходима инсталация на колекторен шкаф.

За да се извърши изчисление на помпата за топъл под, се използва формулата:

Q = 0,86P/(t₁ — t₂),

където:

• P — мощност на отделния контур в kW;
• t₁ и t₂ — температура на захранване и връщане съответно;
• 0,86 — корекционен коефициент за вода;

След изчисляване на всеки контур резултатите се сумират и се получава необходимата производителност.

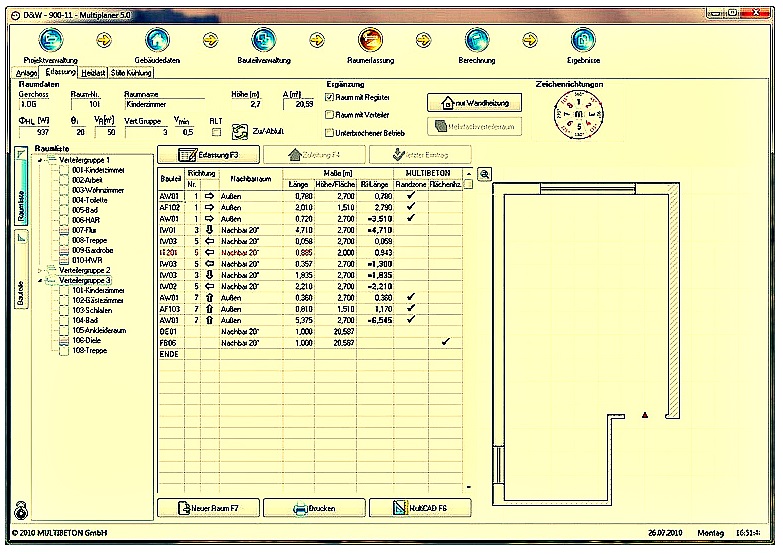

Допълнителна информация относно изчислението на тръби за топъл под е дадена в тази статия.

За устройството на водни системи за подово отопление по конструкции с голяма площ и сложна форма, те се разделят на няколко сектора, паралелно свързани към колектора.

Напорът се изчислява по формулата:

Н = (R*L+K)/1000,

където:

• R – хидравлично съпротивление;
• L — дължина на контура с най-голяма дължина;
• Н — напор,
• K — коефициент на запас на мощност.

Избирайки котел, трябва да се ориентирате по диапазона на регулиране на температурите – той трябва да започва от 30°C. За разпределение на топлината по контурите се монтира колектор, подбран според броя на контурите. Броят на изходите на него трябва да осигури свързването на всички контури.

Залог за успешната работа на системата е професионално извършеното изчисление. Можете да го направите с помощта на специални програми и ръчно (+).

В колектора от бюджетен тип има спирателни клапани, но няма регулатори, които да позволят настройка на системата. В оборудването, принадлежащо към средния ценови сегмент, има регулатори, с помощта на които се коригира водният разход във всеки контур. Най-ефективните и скъпи колектори са автоматизирани.

Тук на всеки клапан има сервозадвижване, смесителни възли с дву- или трипътен зонен клапан. В такива системи можете да осъществявате регулиране на температурата на подаваната вода и да смесвате течности с различна температура.

Колекторният шкаф с правилни размери трябва да бъде подбран в съответствие с габаритите на колекторната група.

Под него трябва да остава свободно пространство, необходимо за огъване на тръбите. Той се монтира на определено разстояние от повърхността на топлия под. Допуска се монтажът му и в стена, но само не в носеща.

Изисквания за помещенията и избор на тръби

Водни подове можете да положите вече в готови помещения.

Те трябва да отговарят на следните основни изисквания:

1. Като се има предвид доста голямата дебелина на топлия под (8-20 см), проектната височина на таваните на такива помещения трябва да позволи на собствениците на имота да монтират у себе си избраната отоплителна система.
2. Височина на вратните отвори – не по-малко от 210 см.
3. Общите топлинни загуби в помещенията не трябва да надвишават 100 W/m². Ако те всъщност са по-високи, тогава първо трябва да помислите за по-качествена изолация на сградата, за да не отоплявате напразно улицата.
4. Повърхността на основата трябва да бъде равна и чиста, неравностите да не надвишават 5 мм. Рязките промени могат да повлияят негативно на безпрепятственото протичане на топлоносителя в тръбите и теоретично могат да доведат до завъздушаване на веригите и повишаване на хидравличното съпротивление.
5. В помещенията трябва да бъдат завършени шпакловъчно-облицовъчните работи, а в прозорците да бъдат монтирани стъклопакети.

Изборът на тръби е най-важната задача на етапа на подготовка за монтаж на топъл воден под. От техните характеристики зависи колко ефективно подът ще отделя топлина.

Като правило се закупува един от трите вида тръби:

• Медни. Скъп вариант, но най-издръжлив и безпроблемен в експлоатация. Алтернатива на медния контур са тръбите от неръждаема стомана.
• Металопластични. Достъпни по цена, качествени тръби, способни да задържат формата си, лесни за монтаж. Обикновено се избират тръби с напречно сечение 1,6 см. Дължината се изчислява предварително с голяма точност, в противен случай се налага свързване на участъците, което е крайно нежелателно.
• Полиетиленови. С тях е възможен по-прост монтаж на подовия тръбопровод, тръбите от омрежен полиетилен не се страхуват от замръзване и лесно се ремонтират. Техният минус е, че при превишаване на температурата на водата могат да се изправят и да нарушат целостта на конструкцията.

Медните тръби са най-успешният вариант, защото медта е най-добрият проводник и топлоносител. Тръбопроводът от мед в топлите подове гарантира максимална топлоотдава на водния контур. Материалът ще се експлоатира дълго и безупречно, но е твърде скъп, поради което се използва рядко.

Възможни варианти за монтаж на системата

Воден топъл под без замазка

Съществуват няколко начина за монтаж на топъл под без замазка:

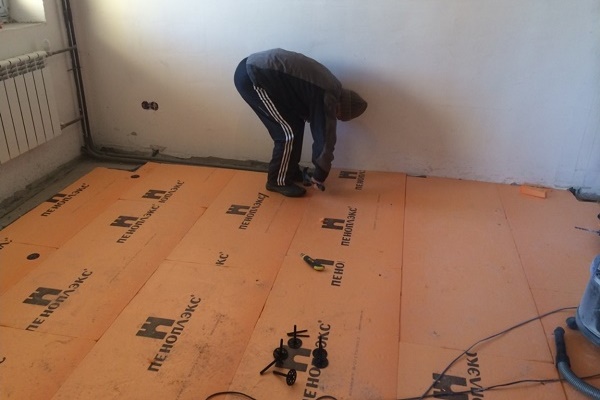

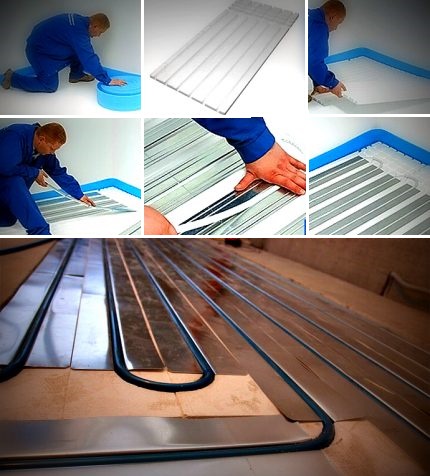

1. Върху пенополистиролни постелки. В тях се монтират топлоразпределителни плочи, които имат канали, в които се вкарва тръбният контур. Вариантите на подложки за топъл под са описани подробно тук.
2. В пролуките в дървения под, които специално се оставят между дъските.
3. Във фрезовани канали в дървената основа, където се поставят топлообменниците и тръбите.

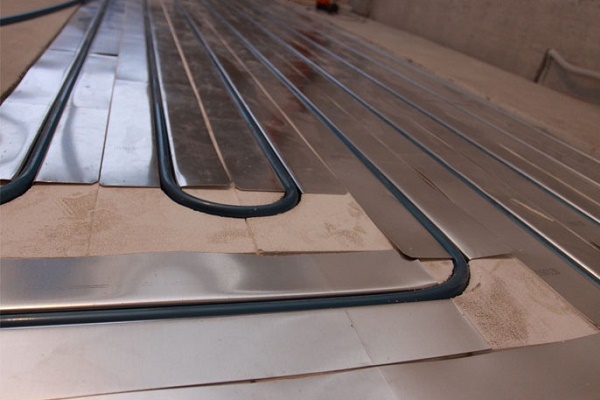

Вместо топлообменни плочи може да се избере по-прост вариант – алуминиево фолио.

Технологията за монтаж на лек топъл под е проста, но трябва да се спазват всички норми. Нарушенията при инсталиране могат да доведат до това, че ще трябва да се отстрани готовото покритие, за да се отстранят недостатъците.

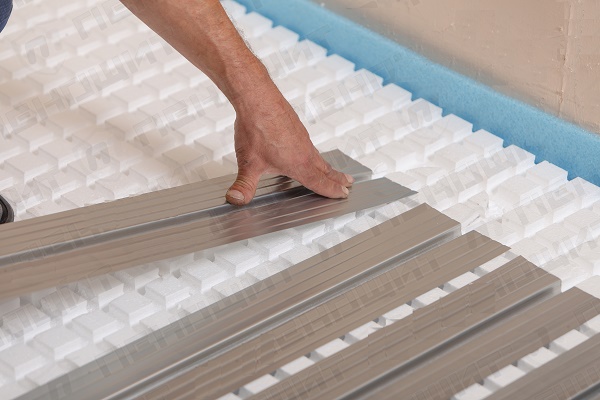

Прилагането на пенополистиролови матове в устройството на топли водни подове позволява значително да се увеличи скоростта и качеството на полагане, да се осигури защита на долното покритие от въздействие на течове.

В зависимост от площта на помещението се подбират материали. За монтажа на контура ще са необходими рендосани дъски с добро качество с дебелина от 4,5 до 5 см. В дъските с помощта на фреза се изрязват канали за определен диаметър на тръбата с необходимата стъпка.

На единия от краищата се избира 'четвърт'. Вместо това може да се приложат закупени летви за монтаж с готови вдлъбнатини. Освен каналите в дъските, е необходимо да се предвидят полукръгли вдлъбнатини в точките на завъртане на контура.

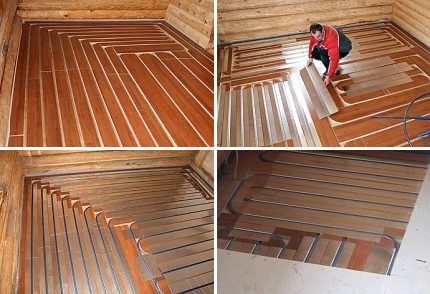

На снимката е изобразена дървена технология за монтаж на системата за топли подове. Използват я основно в дървени къщи. Тръбите се полагат в канали, в които са поставени специални алуминиеви пластини.

Ако топлият под служи само като допълнение към основното отопление, може да се направи стъпка на полагане до 30 см. При превишаване на този размер по пода ще има както топли, така и студени участъци. Когато тази отоплителна система е основна, се избира стъпка от 10 до 15 см. Полагането с по-малка стъпка е много трудно да се изпълни.

Греди за лаговите основи се подготвят, като се има предвид, че те ще бъдат поставени със стъпка от 50 до 60 см. Освен дъски и греди са необходими листове шперплат или OSB с дебелина 8-10 см, подготвени така, че да покрият цялата площ.

Необходимо е да се закупят и фолиран изолатор на основата на пенопласт с дебелина 0,5 – 0,6 см и нефолиран изолатор от пенополиетилен с дебелина 1-1,5 мм в такова количество, че да покрие цялата повърхност.

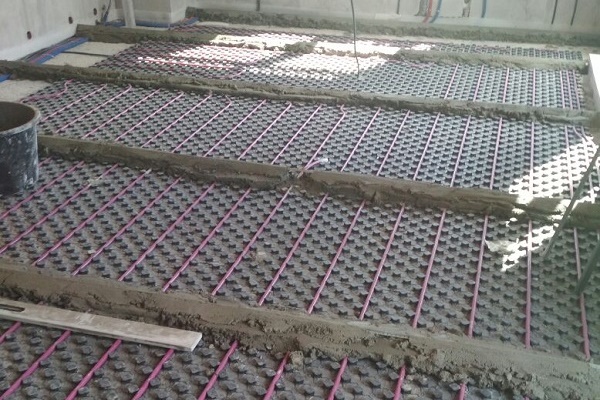

Топлият под, изграден върху полистиролови матове с бобишки, може да бъде завършен с устройство на суха замазка, изградена като настилка, или да се излее традиционен циментово-пясъчен разтвор. Във втория случай работите по изливането се извършват в следния ред:

Технология за монтаж върху дървена основа

На първо място, трябва да се подготви съществуващото дървено покритие. Всички пролуки и цепнатини се отстраняват. Новият, още небоядисан и неимпрегниран с олио под се покрива с антисептик. След това върху подготвената основа се разстила фолиран изолатор от пенополиетилен.

Лентите се полагат челно с фолирания слой навън. С помощта на телбод покритието се закрепва към дъските. Всички шевове се уплътняват с фолирана лента. Перпендикулярно на дъсчената основа се закрепват греди, предварително изравнени по ниво.

Дъските се настилат върху гредите. До стената, покрай която е планирано инсталирането на кранове, се изрязва канал за разполагане на тръбата, подаваща топлоносител и обратна линия. С помощта на самонарезни винтове дъските се закрепват към гредите.

Монтират се тръбни изводи с кранове - директен и обратен, след което между тях се поставя байпас, оборудван с вентил. Такова решение ще даде възможност, при необходимост, да се изключва отделен контур, като системата остава работеща, както и да се извършва балансиране на контурите.

Преди да се положат тръбите, всички вдлъбнатини се освобождават от прах и стърготини с помощта на прахосмукачка и се подготвят ленти от фолио с ширина 25 см.

Фолийните ленти се разполагат отгоре на вдлъбнатините за разполагане на тръбите в посока от едната до другата стена. Върху фолиото се полагат тръбите и се вкарват в каналите. Фолиото ще се нагрява и ще отразява топлината, насочвайки я към помещението. Тръбата се свързва с фитинг на подаващия тръбен извод.

Изпъкналите извън канала краища на фолиото се сгъват, като се прегъват така, че да лежат върху предишната дъска, след което се закрепват с телбод. Тръбата се фиксира към пода по целия контур с помощта на пластинки - метални или пластмасови, разположени на разстояние от 60 до 70 см една от друга.

Особено внимание трябва да се обърне на местата, където тръбата прави завой.

Полагането на тръбите може да се извърши и върху пенополистиролни плочи, но само ако има готова схема за монтаж. След полагането на тръбите се проверява работоспособността на системата, а след това се завършват работите.

Възелът за вход и изход ще се намира над пода, затова трябва да има естетичен вид. Не може да се вдълбава в стената, но може да се изгради красив корпус с вратичка, която дава възможност за свободно използване на регулировъчните кранове.

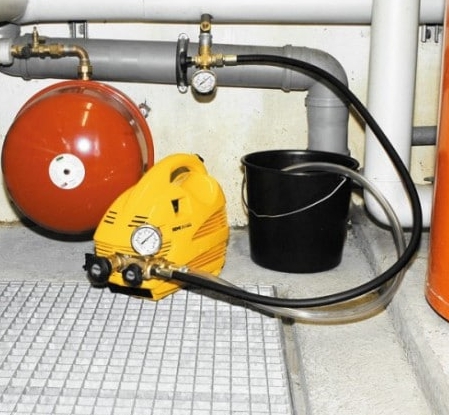

След извършване на тези операции контурът на топлия под се проверява за херметичност, като в него се пуска вода и се създава налягане, надвишаващо работното един и половина пъти.

Ако не се наблюдават течове, се преминава към следващия етап на монтажа: цялата повърхност се покрива с топлоизолация, като материалът покрива стените на височина от 10 до 15 см. Това ще предпази топлоносителя от бърза загуба на температура.

След това се полага шперплат. Краищата на листовете не трябва да попадат върху тръбите, тъй като при фиксиране на материала с самонарезни винтове те могат да бъдат повредени.

След завършване на монтажа на шперплатовите листове, цялата повърхност се циклира. Шевовете се запълват с уплътнител или епоксидна смола, смесена с дървени стърготини. След това се изрязват краищата на фолиото, които стърчат извън шперплата, и се почиства запълването, ако стърчи над нивото на пода. Разстила се линолеумът, подрязва се така, че краищата на платното да покриват стените с около 3,5 см.

Когато линолеумът се отлежи и изправи в продължение на денонощие, а понякога и повече, се изрязват излишъците с помощта на метална линия. Между линолеума и стената се оставя празнина от 0,8 до 1 см. След изрязването е желателно покритието да остане в това положение още 24 часа, след което да се закрепи с лепило, тиксо или друг начин.

Воден под в бетонна замазка

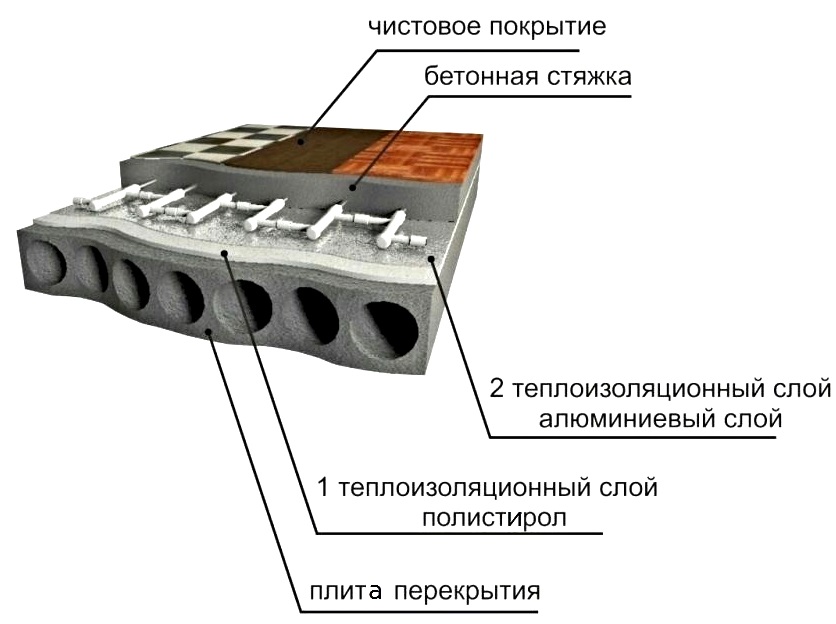

Пирогът, получен по мокра технология или чрез полагане в замазка, включва няколко слоя. Първият е изолация, след това мрежа или ленти – така наречената система за фиксиране, после тръбопровод и самата замазка. Всичко завършва с подова настилка.

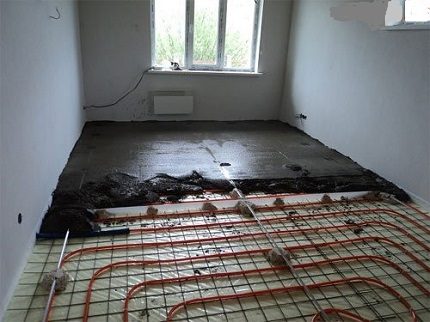

Вариант на топъл воден под с бетонна замазка. Дебелина на замазката максимум 70 мм. Пълна дебелина около 11 см (+)

В многофамилни сгради, където съществува опасност от наводняване на по-долу разположените помещения, под изолацията се поставя и хидроизолиращ слой.

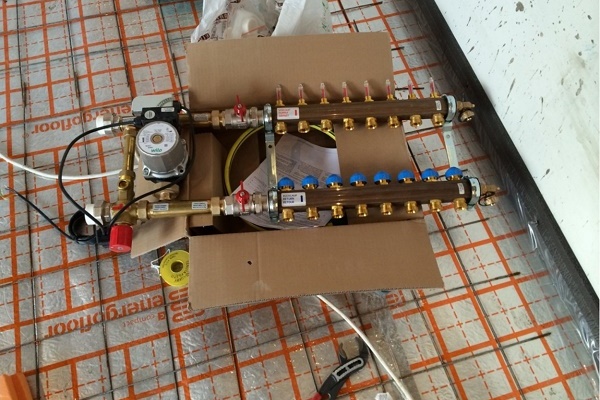

Преди започване на монтажните работи трябва да се избере място за колекторната кутия. В нея се поставят не съвсем естетично изглеждащи вентили, тръби, дренажни отводи. Асортиментът на шкафовете е много голям, така че може да се направи избор по габарити и други важни параметри.

Самият процес на монтажа се състои от следните стъпки:

1. Почистват, изравняват повърхността. Проверяват хоризонталността с нивелир. Допуска се разлика максимум 10 мм, ако е повече, се извършва изравняване.
2. Полагат хидроизолационно фолио.
3. По периметъра на помещението се полага и закрепва ръбова изолация под формата на демпферна лента.
4. Разполагат изолацията на слой от 10 до 50 мм.
5. Поставят отгоре пароизолиращ слой.

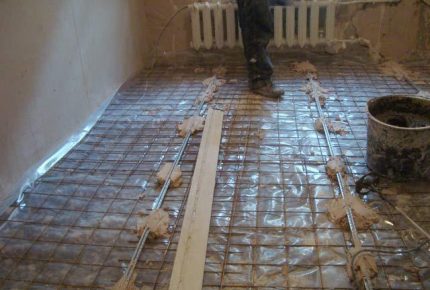

6. Извършват армиране с мрежа с клетки от 150 до 200 мм. На този етап има един интересен нюанс: най-често армиращият слой се разстила преди монтажа на тръбите, но специалистите препоръчват да се прави след това, за да се разпределя равномерно натоварването върху тръбопровода.
7. Пристъпват към монтажа на пода, за което:
   • свързват тръбата към изходния патрубка на подаващия колектор;
   • фиксират тръбите към армировъчната мрежа със стъпка около 100 см, като използват специални клипсове, връзки или планки, а след завършване на полагането свързват тръбата към изхода на гребенката.
8. Изпитват работоспособността, като включват пода за няколко часа. За добре извършен монтаж свидетелства намаляването на налягането с приблизително 003 MPa/h при приблизително еднаква температура на водата.
9. Изливат замазката, като се съобразяват, че тя трябва да се издига над армиращия слой или тръбите с 20-30 мм.
10. Полагат слой звукоизолация и покритие, но едва след около 30 дни, когато замазката гарантирано изсъхне при естествени условия.

В процеса на изграждане на водна подова отоплителна система се изпълняват стандартните етапи:

Сега всичко същото, но по-подробно.

Етап 1: хидроизолация на основата

Началните действия се състоят във формирането на хидроизолационен слой, който се полага под изолатора. Може да се положат 2 хидроизолационни слоя (от двете страни на изолатора). Вторият вариант е по-предпочитан.

Положена на 2 слоя, фолиото няма да позволи на циментовото мляко от замазката да прониква между шевовете на изолатора, и ще задържа влагата, идваща отдолу.

За хидроизолационен материал може да послужи всеки от предлаганите на пазара материали. Най-достъпният и популярен се счита обикновеното полиетиленово фолио.

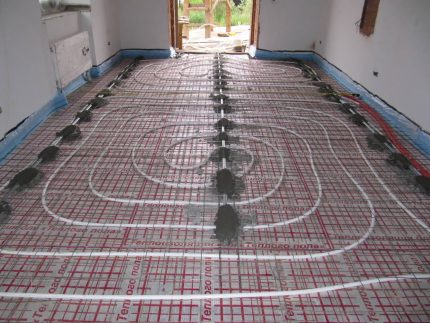

Като добър хидроизолатор може да послужи полиетиленовата пяна. Тя помага да се намалят топлинните загуби, способства за равномерно разпределяне на топлината. Клетъчната разметка, която е нанесена върху мултифолиото, ще помогне да се опрости процесът на разполагане на отоплителните тръби.

С фолио се покрива основата на пода. На съединенията фрагментите се полагат с припокриване от порядък 15-20 см, за по-добра херметизация се залепват с тиксо. В случай, че ще закрепвате фолиото в долната част на изолацията, то тръбите за топъл под могат да се закрепят директно върху топлоизолационните листове.

Хидроизолацията, положена отгоре на изолацията, ще изисква полагане на монтажна мрежа, на която ще се закрепват тръбите на топлия под. Ако използвате ЕППС като изолация, то полагането на хидроизолационния слой може да се изключи от монтажа.

2 етап: полагане на демпферна лента

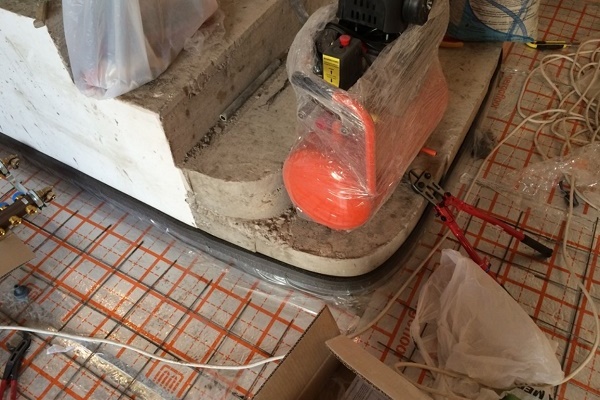

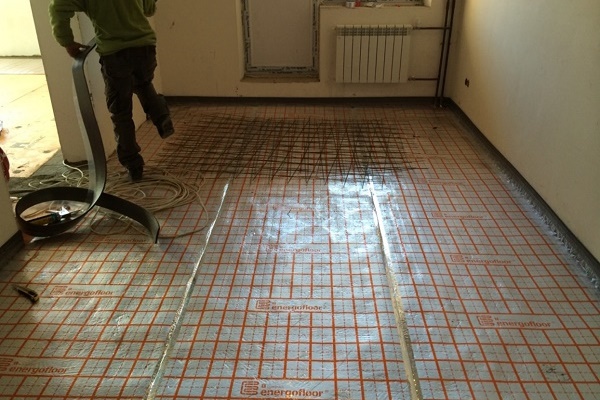

Демпферната лента е задължителен елемент при подготовката на основата на пода под бетонна замазка. Линейното разширение на бетона при нагряването му до +40°C е 0,5 мм на 1 m². Лентата, положена по периметъра на помещението, ще стане пречка за негативното влияние на такъв фактор и ще предотвратява възможни пукнатини в тялото на замазката.

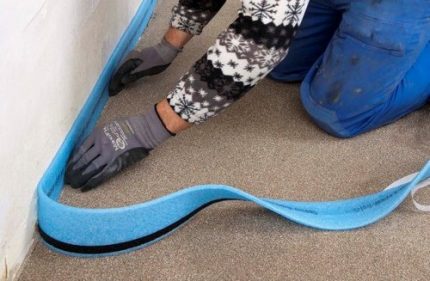

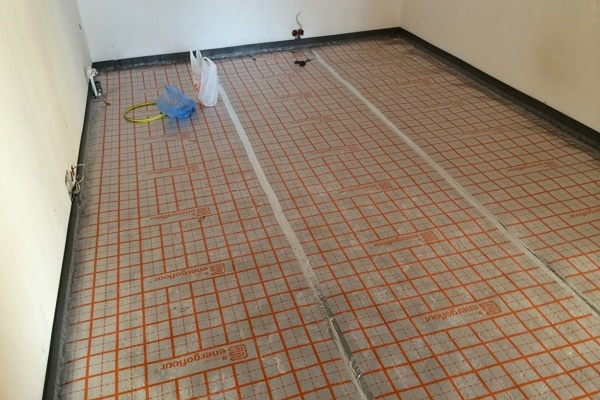

Самозалепващата демпферна лента представлява лента с височина до 15 см и дебелина 6-8 мм, с нанесен слой лепило по средната част на платното. Тя трябва да се разположи по периметъра на стаята, над горния ръб на замазката.

В бюджетния вариант могат да се приложат ленти от порест каучук или от подръчни топлоизолационни материали с дебелина до 2 см. Такива ленти трябва да се залепят с двустранно тиксо или да се завият с винтове, самонарезни винтове. Впоследствие излишъците на демпферната лента трябва внимателно да се отрежат с нож.

Ако помещението има доста голяма площ на подовата настилка или нестандартна форма, то трябва да се раздели на зони с правоъгълна или квадратна форма. Това е удобно за разпределяне на деформационните межди между тях и полагане на деформационни шевове. Неправилното положение на междите ще бъде причина за разрушаване на замазката.

Тук се изисква да се постави демпферна лента по периметъра на шевовете, на мястото на които арматурната мрежа ще се разделя. В основата си деформационната межда трябва да е с дебелина 10 мм, а горната ѝ част трябва да се обработи с уплътнител.

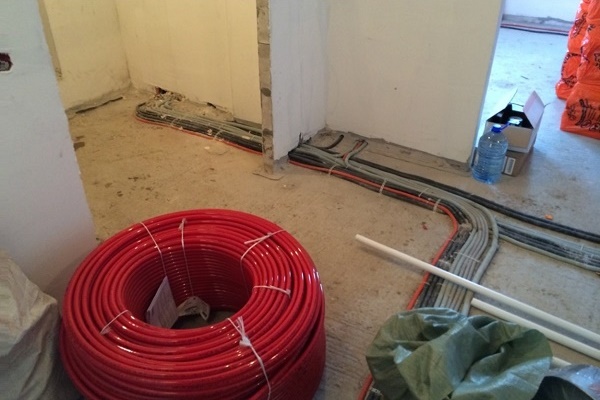

Ако тръбите бъдат положени по замазката в деформационните шевове, те трябва да се поставят в гофрирана тръба, по 50 см от всяка страна. Това е предписание на строителните правила СП 41-102-98.

3 етап: полагане на топлоизолационен материал

Следващата операция се състои в полагане на изолацията. Строителният пазар е наситен с огромно многообразие от варианти.

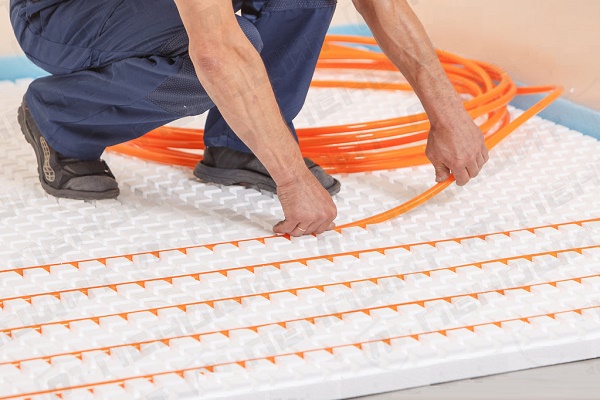

Най-търсеният и евтин вариант е популярният листов пенополистирол с дебелина 10 см. Той има ниска топлопроводност и висока якост, не се страхува от влага, която абсолютно не поглъща. На страничните повърхности на материала има специални канали.

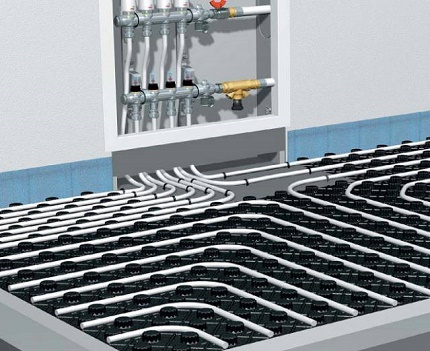

По-скъпият вариант представлява функционални профилни матове.

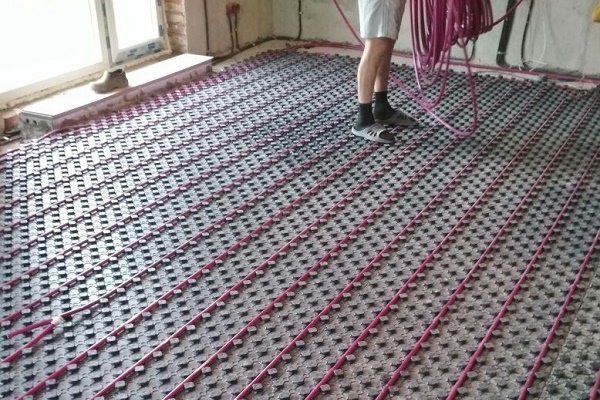

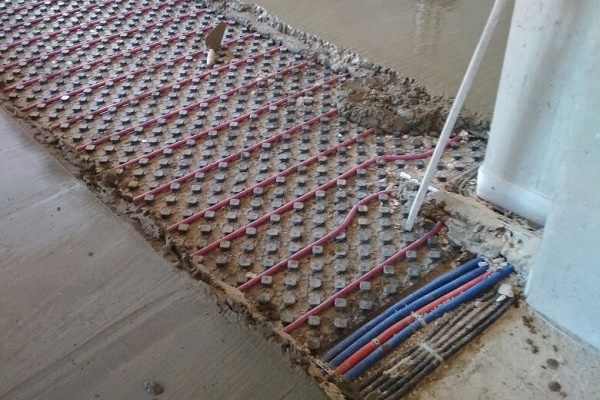

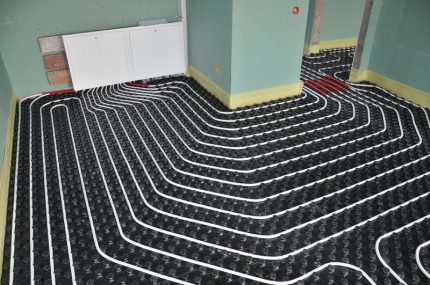

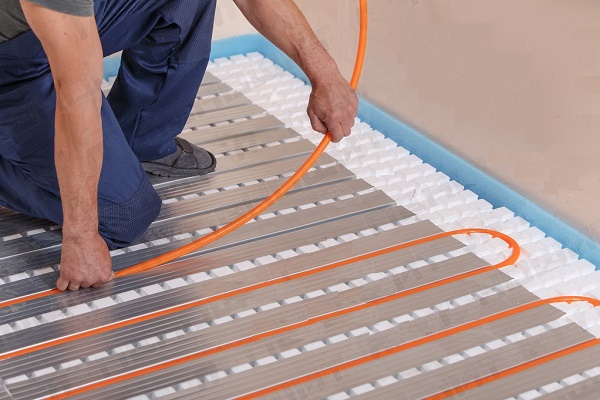

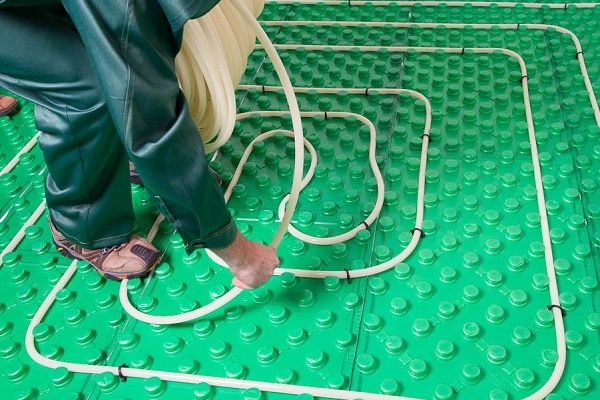

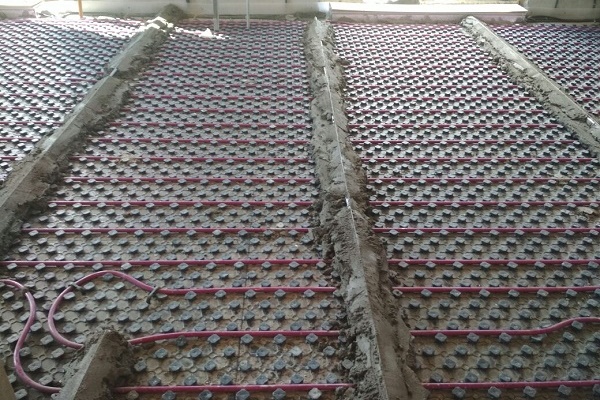

Топлоизолация на топъл воден под: профилните матове от еластичен и здрав полистирол са отличен избор за надеждна фиксация на тръбите.

Тези материали са предназначени да предотвратяват преминаването на топлина от тръбите надолу, към земята, и да я насочват нагоре, в помещението на къщата.

Дебелината на изолацията трябва да бъде не по-малко от 100 мм, ако водните подове се оформят върху терен, тогава трябва да се поставят 2 слоя материал по 50 мм.

В случай че планирате да разположите водно подово отопление над сутерена на къщата, тогава изолацията трябва да бъде положена с дебелина не по-малко от 50 мм.

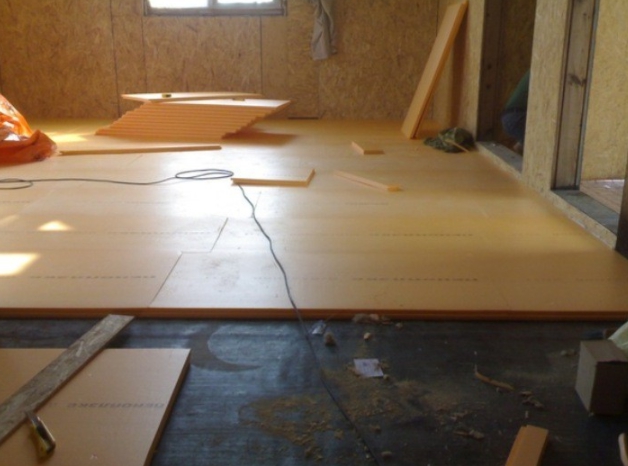

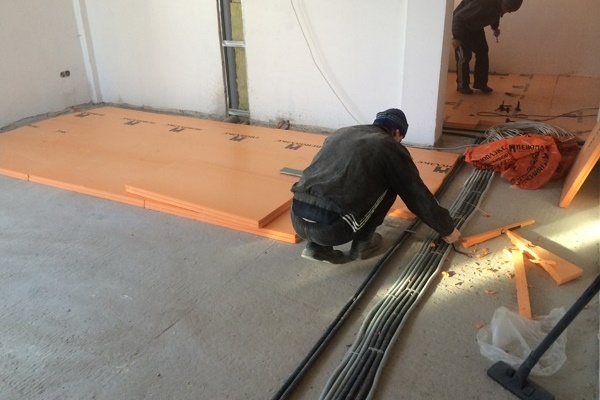

Изолацията се полага върху подовете по такъв начин, че фугите между листовете да бъдат внимателно разместени. При монтажа на водно подово отопление изолацията е задължителен елемент от подготвителната основа под финишната замазка.

Изключително важно е да се предвиди надеждно закрепване на плочите ЕППС към грубата основа, иначе при изливането на бетонната замазка те ще изплуват. Идеалният избор на закрепване са тарелковите дюбели, с помощта на които трябва да се закрепват плочите на топлоизолатора в местата на съединения и в центъра.

Етап 4: армиране и закрепване на тръбите под замазката

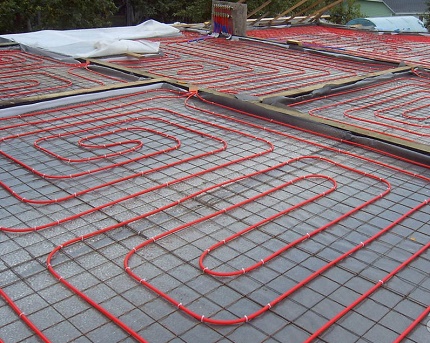

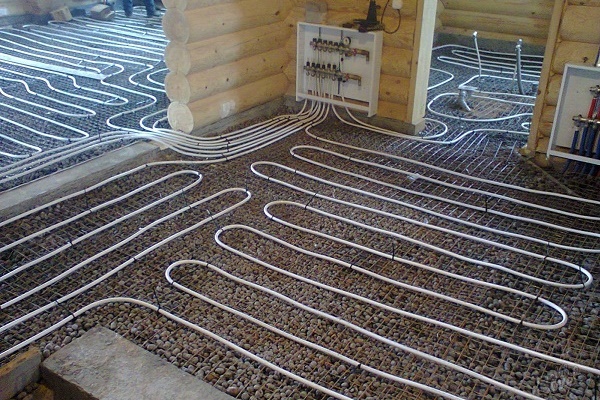

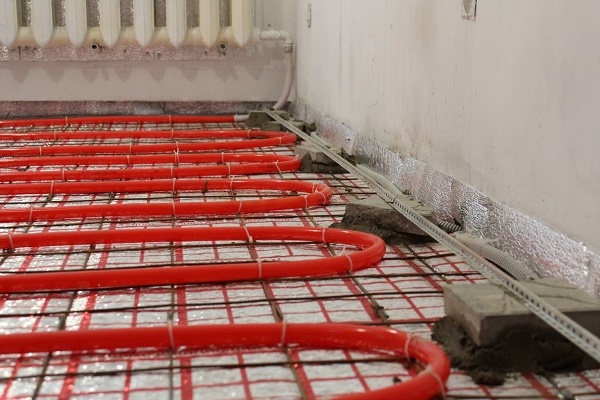

Първият слой на армировъчната мрежа се полага върху листовете на изолацията. Мрежата в този случай се използва като основа за закрепване на водните контури и за последователно разпределение на топлината по цялата повърхност на бъдещото подово отопление. Частите на мрежата се свързват с тел, след което с помощта на найлонови скоби се закрепват тръбите към платното на мрежата.

Процесът на армиране на основата трябва да се извърши минимум 2 пъти: първият слой се полага върху изолацията, а вторият върху тръбите. Можете да използвате метална армировъчна мрежа, изработена от пръти, с диаметър до 5 мм и всяка удобна стъпка.

Металната мрежа за армиране може да бъде заменена с пластмасова. Тя добре армира замазката, предпазвайки я от опасни напуквания. Полагането на такъв материал е доста лесно. Пластмасовата мрежа се продава на рула, цената ѝ не е висока, с нея абсолютно е изключено повреждане на тръбите.

След като армировъчната мрежа е положена, се поставя въпросът за защита на тръбите. Когато се движите по металната мрежа, можете да повредите тръбите и самата мрежа, затова се препоръчва да ходите само по предварително положени дъски или парчета шперплат.

В строителната практика съществува разумно решение, прилагайки което при монтажа на водно подово отопление, няма да допуснете потенциални повреди по тръбите в момента на изливане на бетонната замазка.

Необходимо е да се спазва следната последователност на работите:

1. Приготвя се циментов разтвор, от изчисление 1 част цимент М400 + 3 части пясък.
2. В процеса на полагане на армировката се оформят лепенки от разтвора, те трябва частично да стърчат над края на мрежата, приблизително с 2 см.
3. «Лепки» се поставят с периодичност 30—50 см, това ще позволи след това да се поставят върху тях дъски, друг подръчен материал и безопасно да се движите по цялата площ на заливане.

Допълнителен плюс на това решение е фиксирането на мрежата. По време на ходене на работниците по пода тя се огъва, което може да доведе до повреда на заваръчните шевове.

5 етап: полагане на контурите на топъл воден под

Както вече писахме по-горе, в арсенала на съвременните методи за монтаж на воден под се съдържат 2 популярни схеми за полагане на тръби, които се използват в практиката:

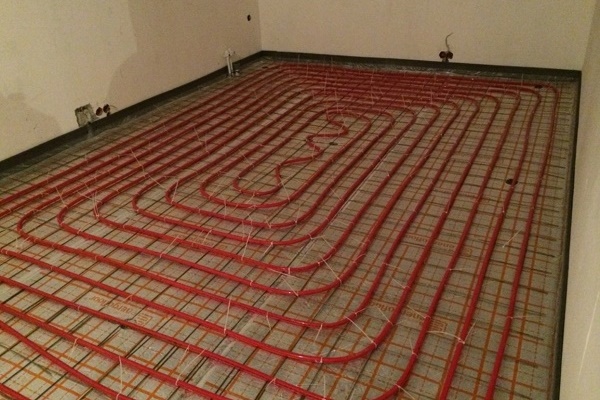

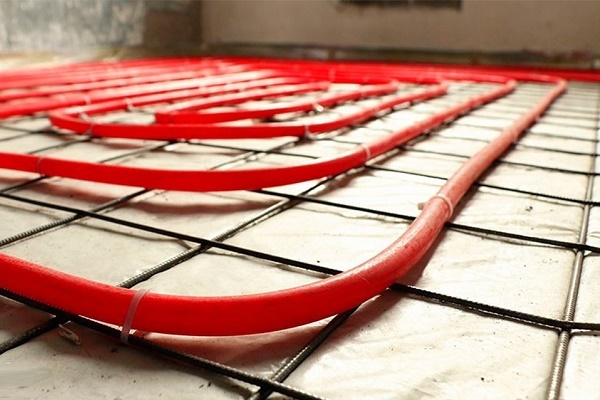

1. „Змийка“. По-проста монтажна схема. Нейният недостатък е, че в началото и края на пода ще се усеща разлика в температурите от 5 до 10°C. Водата, преминавайки пътя от подаващия колектор към обратния, започва да изстива.

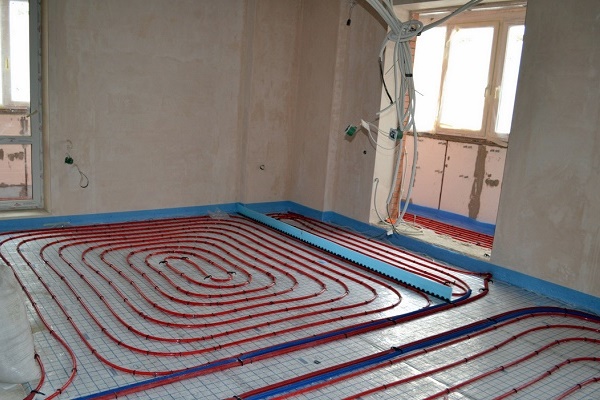

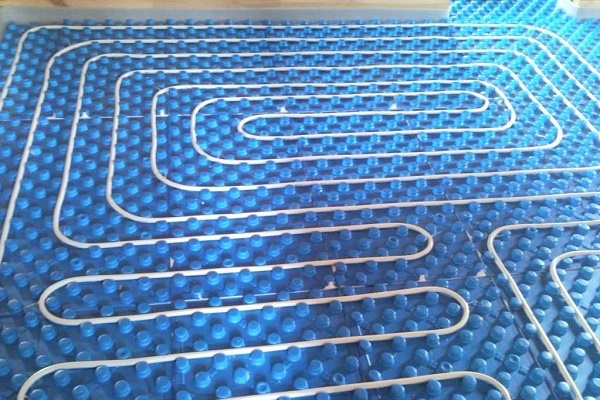

2. „Спирала“ или „охлюв“. Достатъчно сложна за изпълнение схема, но с нея t° на целия под ще бъде еднаква, тъй като подаването и връщането ще преминават заедно. В 90% от случаите на монтаж специалистите прилагат този начин на полагане на тръби.

Съществуват комбинирани методи за полагане на тръби. В частност, крайните зони могат да се положат с „змийка“, а централната част с „охлюв“.

Комбинираният метод помага за равномерното разделяне на помещението на контури, оптималното разпределение на остатъците от тръбопроводната арматура и осигуряването на правилния топлинен режим.

Всеки от гореописаните начини за полагане на тръби позволява прилагането на променлива стъпка на полагане. Това е метод, при който по краищата стъпката ще бъде 100-150 мм, а в центъра на помещението – 200-300 мм. Тоест, в едно помещение ще можете да направите по-интензивно нагряване на краищата на помещението.

6 етап: изграждане на замазката

За изливането на замазката се избира бетонов разтвор от клас М-300 и повече.

Състав на разтвора М-300:

• цимент, М-400;
• пясък;
• трошен камък фракция 5*20.

Работната пропорция на разтвора е следната: Ц/ П/ Щ (кг) = 1/ 1,9/ 3,7.

Над тръбите замазката трябва да се издига с 3-4 см, за да може топлинната енергия на топлия воден под да се разпространява равномерно по цялата площ на пода.

Изливането на замазката трябва да се извърши след монтажните работи по инсталирането на всички контури и провеждането на задължителните хидравлични изпитвания. Ако дебелината на замазката бъде повече от 15 см, ще е необходим допълнителен преизчисление на топлинния режим на водния под.

Увеличението на дебелината на замазката ще изисква увеличаване на времето за нагряване до оптимална температура след включване на системата. Колкото по-ниска е топлопроводимостта на замазката, толкова по-високо ще трябва да се повиши температурата на водата в колекторите.

Ако сте изпълнили всички операции правилно, добре смесеният бетонов разтвор за замазка няма да отделя вода и да се разслоява. При температура на въздуха +20°С замазката ще започне да „схваща“ след 4 часа.

След изтичане на три дни след изливането, замазката ще придобие само половината от своята якост, окончателно ще се втвърди едва след 28 дни. Системата за подгряване на топлия воден под до този момент не трябва да се включва. Линолеумът трябва да се полага след пълна готовност.

Ценни препоръки от специалисти

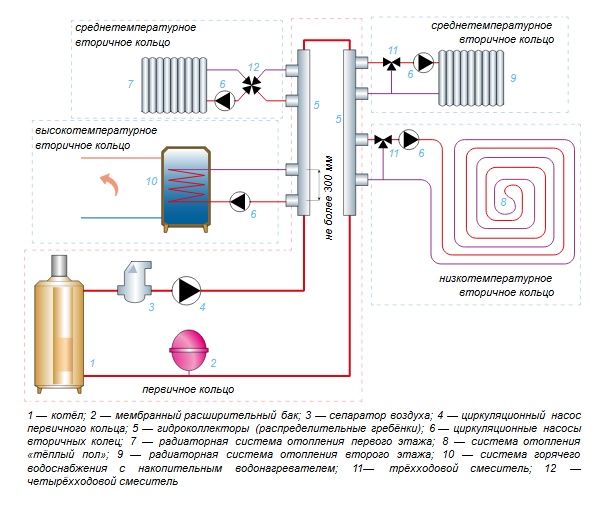

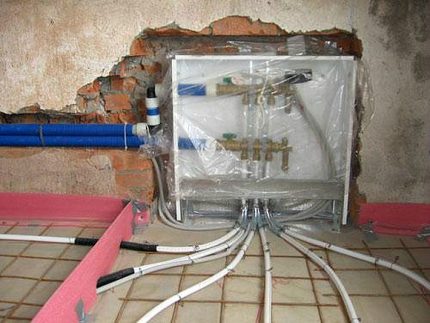

При свързване на топъл под към централно отопление (ЦО) някои моменти са много важни. Опитните майстори съветват да се обърне внимание на тях. Всяка схема на свързване към ЦО предвижда закрепване към крайния вход на гребенка с фитинги. Замазката трябва да е максимално тънка и задължително да бъде армирана.

След пробен старт пълното загряване на системата става за 2 дни. При преминаване през стени използвайте гофрирани тръби. Разстоянието от тръбите до горната част на замазката е минимум 30 мм. Никога не трябва да се използва топлоносител, идващ директно от системата ЦО – хидравликата на дома може значително да пострада от това.

Системата задължително трябва да се изпита за плътност и здравина. Ако не се появи теч при свръхналягане, системата ще функционира отлично.

В случай че топъл под е свързан към електрически котел, батериите могат да се свържат директно към системата на топъл под, а всеки контур да се обедини в едно цяло чрез колектор.

Тъй като в системата ЦО налягането достига 16 атм. Трябва да се вземе предвид този момент при подбора на конструктивни елементи – основно те са проектирани за 1-2,5 единици.

Изборът на схема трябва да стане с оглед на площта на апартамента. Ако тя е над 30 м², е по-добре да се свърже към различни колектори.

Спецификата на изграждане на топъл воден под върху различни основи е описана в статии:

1. Как да направите топъл под под линолеум върху бетонен под: подробна инструкция
2. Топъл под под линолеум върху дървен под: поетапен монтажен инструктаж

Изводи и полезно видео по темата

След гледане на това видео ще усвоите основните принципи на монтаж на воден „топъл“ под и ще можете да направите всичко самостоятелно:

Професионални препоръки за избор на тръби:

Нюанси на монтаж с използване на колекторна схема:

За да създадете самостоятелно топъл под с водно отопление, трябва да се въоръжите с търпение и качествени строителни материали, както и със сертифицирано оборудване. Настройката на балансиращите вентили, монтажа на котела и помпата поверете на опитни специалисти.

Основното предимство на „топлия“ под е икономичността на тази система. Освен намаляване на сумата в сметките за отопление, в дома винаги ще има комфортна атмосфера. Самият процес не е много сложен и всеки домашен майстор може да го усвои.

Имате какво да допълните или възникнаха въпроси по темата за изграждане на воден топъл под под линолеум? Моля, оставете коментари към публикацията. Формата за връзка се намира в долния блок.
