Полагане на тръби за топъл под: монтаж + как да изберете стъпката и да направите по-евтин контур

От схемата и стъпката на полагане на тръбите зависи производителността на водното подово отопление. Затова за устройството на системата не е достатъчно само да купите компонентите, трябва да се изчисли и топлоотдаването, да се избере оптималният вариант за разположение на пръстените или навивките на тръбопровода.

Съгласете се, никой не привлича перспективата да вложи пари и да не получи планирания ефект. Всичко за проектирането на подово отопление и схемите, според които се извършва полагането на тръби за подово отопление, ще научите от представената от нас статия.

Запознаването с проверената и систематизирана от нас информация ще ви помогне да устроите идеално работещ подово отопление. Базата за предложените от нас сведения са изискванията на строителните нормативни справочници.

Ние подробно изложихме принципа на действие на подовите отоплителни контури, описахме вариантите на устройство и технологиите за тяхната реализация. Нагледно потвърждават представените данни и улесняват възприемането на процеса информативните снимки и видео-ръководства.

Система за водно подово отопление

Отличителна черта на подовите отопления е, че в тях няма външни отоплителни конструкции, а самата система акумулира и излъчва получената топлина.

При правилно разпределение на топлината по повърхността на настилката може да се спести от разхода на топлоносител от 30% и повече.

Системата за отопление на подовото покритие може да бъде представена от една от разновидностите: водна, електрическа, филмова, пръчкова или електроводна. Последната се счита за нововъведение, но благодарение на широк набор от предимства, вече е успяла да спечели немалко почитатели.

За рационално използване на системата за отопление на подове, нека разгледаме допълнителни начини, помагащи за икономия:

1. Дължината на течния контур не надвишава 70 м. При избор на оптимална стъпка за полагане на тръби, транспортирането на топлоносителя се извършва практически без загуби.
2. Смесване на горещия и студения поток. Използването на вода от обратната линия дава възможност да се харчи по-малко енергия на котела.
3. Съставяне на детайлна схема за разполагане на контура с точно изчисляване на стъпката. Предварителното разпределение на позициите на мебелите ще позволи да се спестят разходни материали, а съответно и на самия контур.
4. При максимално нагряване на системата намалете температурата с 20 °C. Това действие ще помогне да спестите 13% от топлоносителя.

За да получите най-добрия резултат, е необходимо стриктно да се придържате към технологията на монтаж. Механизмът за отопление на такава система се състои от няколко слоя, като всеки от тях има определена своя функция.

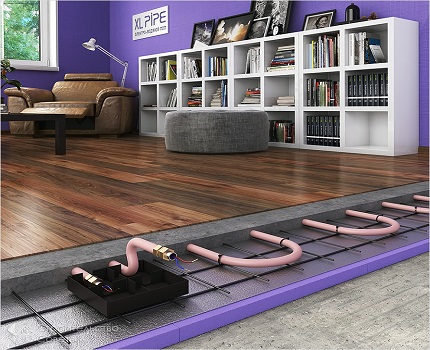

Обустройството на отоплителната система с помощта на топли подове се извършва на етапи. Работата по всеки от тях ще отнеме определено време, например, след изливането към последващите работи може да се пристъпи едва след 2-4 седмици.

Качествено отопление на помещението чрез полагане на течен топъл под се организира на няколко етапа:

1. Хидроизолация. Този слой изключва появата на продукти, образуващи се в резултат на кондензация. За подложка може да се приложи дори полиетиленово фолио.
2. Термоизолация. Основната задача е да се премахне изтичането на топлина към долната част. В повечето случаи се прилага листов изолационен материал. Дебелината трябва да се подбира в зависимост от условията в помещението – дали в къщата има мазе или сутерен. Колкото по-студени са климатичните условия, толкова по-дебела е топлоизолацията.
3. Фолио или топлоотразителен елемент. Фолирана лента, която допринася за максимално пренасочване на топлинния поток нагоре. Полагането на този материал позволява да се спестят до 5% от разхода на топлоносител.

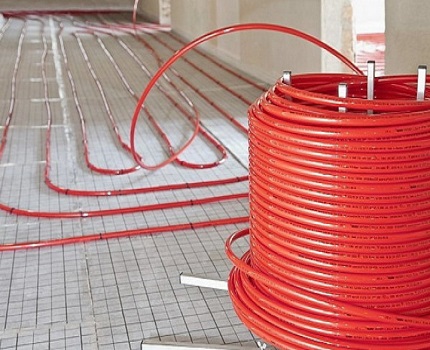

4. Монтаж на тръби. Основното устройство на целия механизъм. По тръбите се осъществява движение на нагрята течност. Ако при полагането на топъл под се избере правилната стъпка между навивките на тръбите – това ще даде възможност за ефективно отопление с най-малки разходи на топлинни ресурси.
5. Замазка. При условие, че всички предходни слоеве са положени върху равна повърхност, дебелината на замазката ще бъде минимална — 3,5 см. Често се използва изливане от обикновена циментово-пясъчна смес, с дебелина 50 мм. Топлопроводимостта на такъв материал е 0,4 W/(m·K).
6. Подова настилка. Течният под позволява полагане на всякакъв материал. Въпреки това с най-добри характеристики, а именно топлопроводимост и максимална отдача, се отличава керамичната плочка.

Технологията на монтаж предполага първоначално обустройство на колекторния възел. Едва след това може да се пристъпи към полагане на отделните слоеве на системата.

Роля на колекторния възел

Не всички знаят, че топлите подове с воден контур могат да функционират нормално и без колектор. Но как изглежда това на практика, знаят още по-малко.

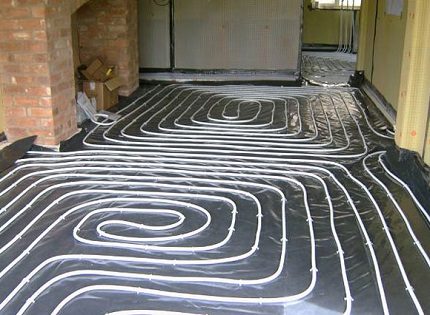

Производителите препоръчват да се използват тръби с дължина не повече от 70 m. Ако навивките се разположат с максимално разстояние на стъпката, то тази дължина ще стигне само за 7 m², което ще осигури обустройство на три контура в помещение със средна площ.

Въпреки това, системата за подгряване на пода в повечето случаи се инсталира за няколко стаи. В този случай без колекторен възел е невъзможно да се осигури равномерно разпределение на топлоносителя.

Монтирането на подово отопление без колектор има редица недостатъци: топлоносителят може да се подава само със същата температура като в общата отоплителна система, автоматичното изпускане на въздух е невъзможно, същото се отнася и за регулирането на налягането.

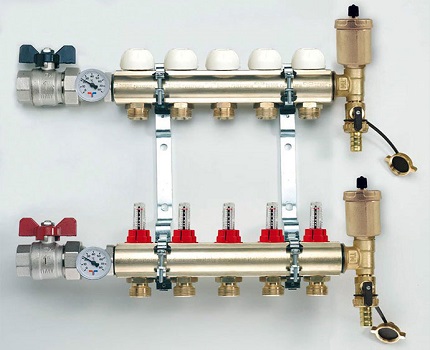

Схема за свързване на колектора

Изборът на готова механична или автоматична модел на колектора зависи от особеностите на отоплителната система.

Първият тип регулиращ модул се препоръчва да се инсталира за подово отопление без радиатор, вторият може да се прилага във всички останали случаи.

Колекторните групи на фирма Valtec са най-популярни. На произвежданата продукция производителят дава 7 години гаранция. Схемата за монтаж на колектора на течния кръг вече е включена в комплектацията на готовия смесителен възел.

Съгласно схемата изпълнението на сглобяването на разпределителния гребен за подово отопление се извършва по следния начин:

1. Монтиране на рамката. Като монтажна зона за колектора могат да бъдат избрани: подготвена ниша в стената или колекторен шкаф. Възможен е и вариант за закрепване директно на стената. Разположението обаче трябва да бъде строго хоризонтално.
2. Свързване към котела. Подаваният тръбопровод се разполага отдолу, обратният – отгоре. Топкови кранове трябва да се монтират пред рамката. След тях ще върви помпена група.
3. Монтиране на пропускателен клапан с ограничител на температурните показатели. След него се извършва монтаж на колектора.
4. Хидравлично изпитване на системата. Проверка чрез свързване към помпа, която способства за нагнетяване на налягане в отоплителната система.

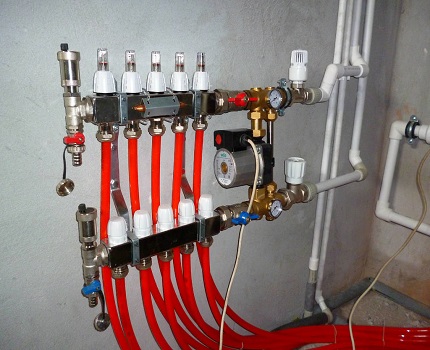

В смесителния възел един от задължителните елементи се счита дву- или трипътен клапан. Този уред извършва смесване на различни по температура водни потоци и преразпределя траекторията на тяхното движение.

На двата тръбопровода, обратния и подавания, свързани с колекторната инсталация, се монтират спирателни вентили и фитинги, предназначени за балансиране на обема на топлоносителя, както и за блокиране на който и да е кръг.

Ако за управление на термостатите на колектора се използват сервозадвижвания, тогава комплектацията на смесителния възел се разширява с байпас и преливник.

Правила за изчисляване на метража на тръбите

Дължината на елементите за сглобяване на подове с отопление може да се изчисли след съставяне на схема на цялата система.

При изчислението се вземат предвид следните нюанси:

1. На местата, където са разположени мебели, габаритно подово оборудване, домакински уреди, тръбите не се полагат.
2. Дължината на контурите с различен размер на сечението трябва да съответства на следните параметри: при 16 мм не трябва да надвишава 70 м, при 20 мм – не повече от 120 м. Разположението на всеки контур отговаря на площ от 15 м². Ако не се спазват тези препоръки, в отоплителната мрежа налягането ще бъде ниско.
3. Разликата между дължините на линиите не трябва да надвишава 15 м. За голямо помещение се правят няколко отоплителни клона.
4. При условие на използване на ефективни топлоизолационни материали, оптималната стъпка на разполагане на тръбите е 15 см. Ако къщата се намира в зона с сурови климатични условия, където температурата пада под -15°C, разстоянието трябва да бъде намалено до 10 см.
5. Ако е избран вариант на полагане със стъпка от 15 см, разходите за материали са 6,7 м на 1 м². Полагането на тръби с разстояние от 10 см – 10 м на 1 м².

Топлият под може да бъде оборудван само с цяла тръба. В зависимост от метража се закупува една или няколко ролки с тръби за воден контур. След това тя се разделя на необходимия брой линии.

При полагането на тръбите трябва да се вземат предвид хидравличните загуби, които се увеличават с всеки следващ завой. Смята се, че контурите, надвишаващи 70 м, не трябва да се използват.

Работите по изграждането на водни подове с отопление винаги започват от най-студената страна на помещението. Много важен е въпросът за избора на оптимален маршрут на топлоносителя – температурата на водата намалява по-близо до края на контура.

Нюанси при избора на оптимална стъпка

От правилния избор на стъпката между полаганите тръби на топлите подове зависи степента на ефективност и разходност на целия контур.

Неговото изчисление обаче зависи от много фактори. Стандартното разстояние между контурите е 100-200 мм.

Също така е възможна променлива или постоянна стъпка:

1. Ако отоплителният товар е по-малък от 50 W на 1 м², стъпката на контура ще бъде постоянна и равна на 200 мм.
2. При повишен отоплителен товар от 80 W на 1 м² и повече разстоянието ще бъде 150 мм.
3. В останалите случаи е необходимо да се приложи променлива стъпка. Например, по периметъра на една или две външни стени, полагането на водния контур ще бъде с най-малка стъпка от 100 мм. Преминавайки към центъра на стаята, разстоянията постепенно ще се увеличат до 200 мм.

На практика, ако се планира да се отоплява икономично с топъл под, се използва стъпка от 150 мм. Именно този показател е оптимален практически във всички условия.

Ако топлинните загуби на сградата надвишават топлоотдаването, трябва да се помисли за нейното ефективно изолиране – в този случай намаляването на стъпката няма да реши проблема.

Подробният алгоритъм за изчисляване на тръби за топъл под е описан в тази статия.

Схеми за полагане на водния контур

Схематично полагането на тръби за изграждане на течен контур може да бъде извършено по един от следните начини:

• серпентина;
• двойна серпентина;
• охлюв.

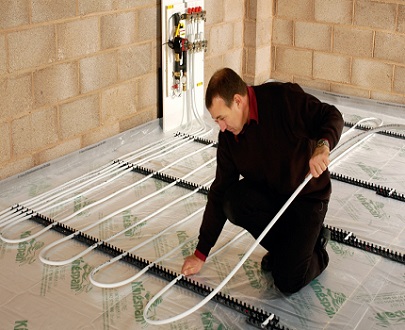

Змиевик. Най-простият метод за полагане на такъв контур се изпълнява с бримки. Този вариант е оптимален за стая, разделена на зони с различно предназначение, за които е удобно да се прилагат различни температурни режими.

Монтажът на първата бримка се извършва по периметъра на стаята, след което единичната змиевидна тръба се пуска вътре. Така в едната половина от стаята циркулира максимално загрят топлоносител, а в другата - охладен, съответно температурите са различни.

Навивките на змиевика могат да се разполагат равномерно, но извивките на водните контури в такъв случай ще имат силни прегъвания.

Змиевидната схема за разполагане на тръби е идеална за помещения с малки топлинни загуби. Тя се използва не само за апартаменти и частни къщи, но и за промишлени обекти, където е необходимо отопление през цялата година.

Двоен змиевик. В този случай захранващите и връщащите контури са разположени един до друг в цялата стая.

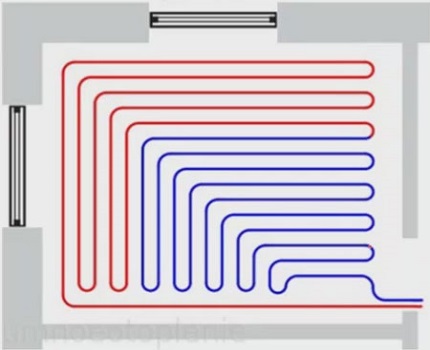

Ъглов змиевик. Използва се изключително за ъглови стаи, които имат две външни стени.

Към предимствата на змиевидната форма се отнасят лесната планировка и монтаж. Недостатъците включват: температурни разлики в едно помещение, извивките на тръбите са доста резки, поради което не може да се прилага малка стъпка – това може да доведе до счупване на тръбата.

При полагане на контура в крайните зони на помещението (зони на пода, където са разположени външните стени, прозорци, врати), стъпката трябва да бъде по-малка в сравнение с останалите навивки – 100-150 мм

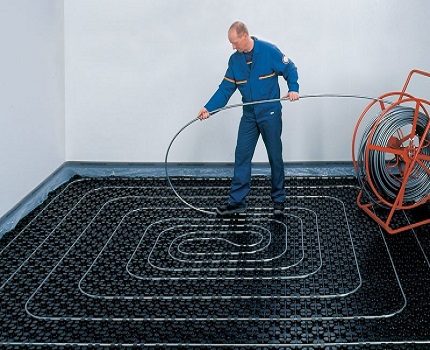

Охлюв. При тази схема на разположение захранващите и връщащите тръби се монтират в цялата стая. Те се разполагат успоредно една на друга и се инсталират, започвайки от периметъра на стените и движейки се към центъра.

Захранващата линия в средата на помещението завършва с бримка. След това успоредно на нея се инсталира обратната линия, която се полага от центъра на стаята и по нейния периметър, движейки се към колектора.

Наличието на външна стена в помещението може да обуславя двойно полагане на тръбите по дължина на нея.

Поради редуването на двата главни тръбопровода при полагане по метода на охлюва, колебанието на температурата в захранващата и обратната линия може да достигне до 10 °C

Предимствата на този метод включват: равномерно отопление на помещението, поради плавните извивки системата има ниско хидравлично съпротивление, а икономията на материал може да достигне 15% спрямо змиевидната схема. Недостатъците са: сложно проектиране и монтаж.

Основни начини за монтаж на тръби

Различават се общо два начина за полагане на тръби за оформяне на подово отопление – постелен и бетонен. При първия метод за основа се използват готови материали: изолация-полистирол и панели от модулен или летвен тип. Тук няма мокри работи, които изискват дълго съхнене, затова полагането става бързо.

При използване на втория вариант отоплителната мрежа се зазижда с замазка. В зависимост от дебелината на бетона се изчислява времето за пълното му изсъхване. Предстои изчакване от 28 дни за укрепване и едва след това се разрешава да се монтира избраното подово покритие. Това е най-трудоемкият и финансово-скъп начин.

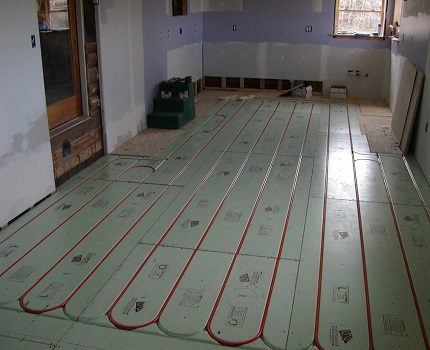

#1: Полагане върху профилни топлоизолационни плочи

Оформяне на подова отоплителна система по подобен метод е най-простото. Като основа тук се използват матове от изолация-полистирол.

Стандартните параметри на такива плочи са 30*100*3 см. В тях има жлебове и ниски стълбчета, върху които се извършва полагане на финалния материал.

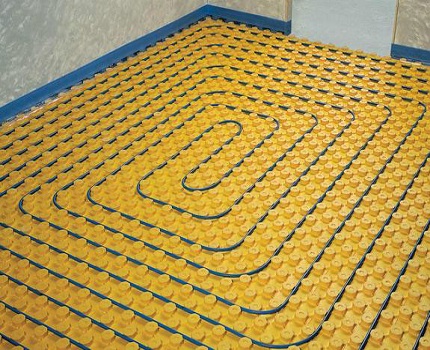

Матовете от полистирол не са хигроскопични, затова под въздействие на влага не губят първоначалните си характеристики. Въпреки че този материал принадлежи към полимерите, в състава му няма вредни за здравето компоненти.

В този случай изливането на бетонна замазка не е задължително. Ако за настилката на пода ще се използват плочки или линолеум, първоначално върху основата ще бъдат поставени гипсофибърни листове. Дебелината на такива плочи трябва да бъде най-малко 2 см.

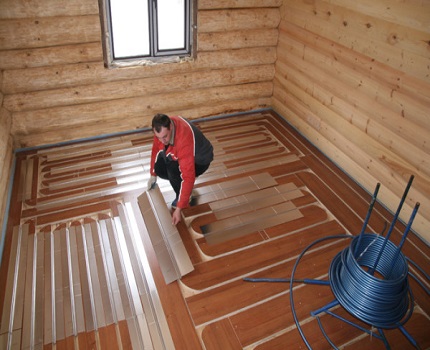

#2: Устройство по модулни и реечни панели

В повечето случаи такива панели се използват в къщи, построени от дърво. Закрепването на тръбите за оформяне на подово отопление се извършва върху грубата основа.

Модулната система се оформя с панели от ПДЧ с дебелина 2,2 см, върху които се полагат отоплителните линии. Тези модули са оборудвани с канали за разполагане на фиксиращи алуминиеви пластини. При този метод на полагане слоят изолация ще се намира в дървения под.

Всички ленти се разполагат с разстояние от 2 см. В зависимост от прилаганата стъпка между тръбите се използват ленти с подходяща дължина (15–30 см) и ширина (13-28 см).

За да се намалят топлинните загуби, на пластините се монтират скоби за тръби. Ако за финалното покритие на пода е избран линолеум, върху тръбите се полага един слой гипсофибърни плочи, а ако е ламинат или паркетна дъска – се минава без тях.

Полагането на модулен под се осъществява с готови елементи, които представляват плочи от дървесни частици. Те са оборудвани с жлебове за фиксиране на тръбите на топлоносителя.

Летвената система за полагане е практически идентична с модулната, но в нея се използват не панели, а летви, чиято минимална ширина е 2,8 см.

Полагането се извършва директно върху гредите с стъпка 40-60 см, а разстоянието между летвите е не по-малко от 2 см. За топлоизолация се избира екструдиран пенополистирол или влакнеста минерална вата.

Полагането на топлопроводни линии се извършва чрез поставяне на тръби в междинните отвори между плоскостите от ПДЧ върху алуминиеви плочи, оборудвани с жлебове.

И двата метода са по-подходящи за дървени подове. В други случаи се избира по-сложен вариант с бетонна замазка.

#3: Монтаж на тръбопровода върху замазка

Въпреки трудоемкостта на процеса, монтажът на отоплителната мрежа с бетонна замазка е най-търсен.

Процесът се състои от следните етапи:

1. На първо място се подготвя основата. Неравностите на грубия под се отстраняват с помощта на перфоратор.
2. Първият слой е хидроизолационен материал. Той се поставя на ленти, така че краищата да се застъпват с 20–30 см. Също така фолиото трябва да се изкачва и върху основата на стените с 15 см. Строително тиксо се залепва по шевовете.
3. Върху него се поставя топлоизолация.
4. Между бъдещата заливка и стените се залепва демпферна лента. Това действие е необходимо за компенсиране на разширението на замазката при нагряване на подовете.
5. Полагане на армираща мрежа. Тя допринася за увеличаване на здравината на замазката.
6. На арматурата по избраната схема с помощта на пластмасови скоби се закрепват тръбите.
7. Контролната проверка на системата за топъл под се извършва чрез запълване с течност и хидравлично изпитване.
8. След това се извършва монтаж на направляващи маяци.

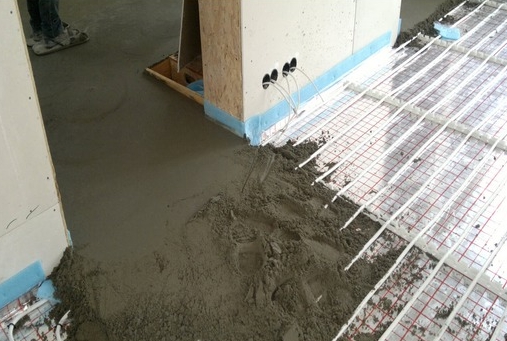

9. Финалният етап – изливане на циментова замазка.

За помещения с голяма площ трябва да се използва метод на секторно деление, с клетки не повече от 30 m². За всяка от тях е необходимо да се обособи индивидуален контур.

Ако долният етаж се отоплява, то като изолатор се използва пенополистирол с дебелина 20–50 мм. Когато отдолу има неотопляем сутерен или мазе, дебелината на топлоизолацията трябва да бъде 50-100 мм. Изливането на топли подове с бетонно-пясъчна смес може да се извърши върху армираща мрежа или без нея.

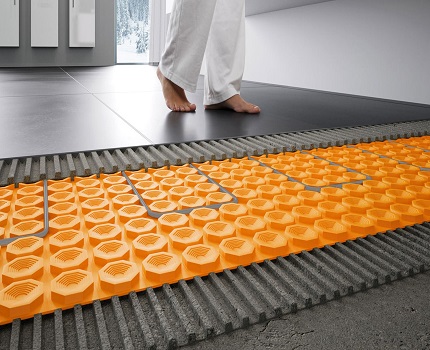

Ако като изолатор се използват пенополистиролови плочи с отвори за контурите, използването на мрежа не е задължително.

Когато се използва стандартен топлоизолационен материал, за фиксиране на топлопроводната линия се използва тънка полимерна или метална мрежа.

На нашия сайт има поредица от статии, посветени на проектирането, монтажа и свързването на водни топли подове.

Съветваме Ви да се запознаете:

1. Как да направите воден топъл под със собствените си ръце: постъпково ръководство от проектиране до сглобяване
2. Схема за свързване на воден топъл под: варианти за изпълнение и ръководство за устройство

Изводи и полезно видео по темата

Как да не сбъркате с изчислението на оптималната стъпка за обособяване на контур с най-малки разходи:

Как се извършва полагането на контура на топлите подове, основните методи, техните недостатъци и предимства:

Трудности, с които може да се сблъскате при избора на тръби за топъл воден под:

Експлоатационният срок на водния отоплителен контур е около 50 години. Въпреки това такива високи показатели са възможни само ако се спазват всички правила при тяхното полагане.

Не бива да се забравя, че правилният избор на оптималната стъпка ще помогне значително да се спести от закупуването на материали, както и да се намалят разходите за отопление по време на експлоатация.
