Схеми за полагане на топъл воден под: анализ на най-ефективните монтажни варианти

Топъл воден под може да бъде допълнителен източник на отопление или да играе ролята на основна отоплителна система. Ефективността на комплекса до голяма степен зависи от правилното проектиране. Немаловажна роля ще изиграе и избраната схема на топъл воден под – начин, стъпка и „рисунка“ на полагане на тръбите.

Преди да пристъпите към проектиране на отоплителния контур, е необходимо да изучите общите принципи на монтажа на системата, да изберете тръби и да изчислите топъл под. Всички тези моменти са подробно изложени в статията. Освен това сме подготвили подробен алгоритъм за съставяне на схема и сме дали практически съвети за организиране на подово отопление.

Особености на проектиране на топли подове

Отдавна известен и доста популярен е топъл под от воден тип. Тесните тръби се затварят в бетонна замазка под подходящо подово покритие. През системата се пуска горещ топлоносител, който затопля помещението. Разбира се, системата се състои не само от тръби и замазка, тя включва множество други важни елементи.

Този тип отопление дава по-качествено затопляне в сравнение с традиционните тръбни системи. Топлината постъпва отдолу и постепенно се придвижва нагоре. В резултат помещението се отоплява по-равномерно.

Смята се, че с помощта на такава система може да се спестят около 25% от разходите за отопление. Това е свързано не само с качеството на затопляне, но и с относително ниската температура на топлоносителя, която трябва да бъде не по-висока от 50°C.

Тъй като тръбите са скрити, е изключен пряк контакт с нагревателите, т.е. вероятността от изгаряния е напълно изключена. Интериорът от такова решение само ще спечели, защото няма нужда да се инсталират радиатори, решетки за тях и т.н.

По топъл под може да се ходи бос, някои домакини разстилат на повърхността изпрано облекло, то изсъхва много бързо.

Въпреки това трябва да се отбележи, че такава система има и съществени недостатъци. Първо, това е доста сложен монтаж, който трябва да се извърши много внимателно. Освен това този вариант на отопление е достъпен далеч не за всички.

Може без проблем да се инсталират водни системи практически във всякакви частни сгради, но за многоетажни жилищни сгради съществуват сериозни ограничения.

Настилните системи за монтаж на ТП имат определени предимства пред бетонния вариант, но за тяхното инсталиране ще трябва да се похарчат немалко средства и усилия (+)

Тук такива системи могат да се правят само на първия етаж, при това след съгласуване с редица организации. Първоначално системите за централно отопление не са били проектирани за подобни модификации, затова ще трябва да се уверите, че преработката няма да наруши хидростатичното равновесие на системата.

Трябва да се вземе предвид значителното тегло на замазката и опасността от теч. Откриването на мястото на повреда на тръба, скрита под замазката, няма да е лесно, а бързото отстраняване на повредата в такава ситуация е практически невъзможно.

Затова в апартаментите на многоетажни сгради реализирането на водни подове с отопление по каквато и да е монтажна схема е забранено, препоръчва се да се предпочетат електрически системи.

Водните варианти се отличават с такава висока ефективност и икономичност само в помещения с добра топлоизолация.

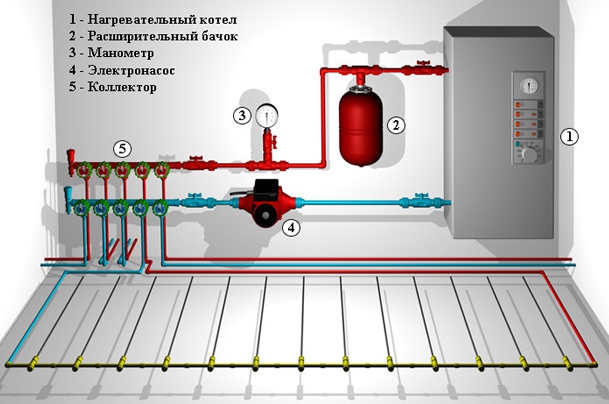

Колекторът за тръби на ТП трябва да бъде правилно свързан към котела. Ако се планира използване на централно отопление, ще е необходимо съгласуване с местните инженерни служби (+)

Преди монтажа на всяка отоплителна система се препоръчва да се изолира сградата, да се провери надеждността на прозорците и вратите, а за водната система това е особено важно, тъй като температурата на топлоносителя трябва да остане ниска.

А ако се използва подово покритие, което е чувствително към прегряване, например линолеум или ламинат, то нивото на температурата ще трябва да се следи особено внимателно.

Освен бетонната система съществуват и така наречените настилни варианти. При тяхното използване вместо бетонна замазка се прилагат вече готови материали, които не се нуждаят от продължително изсъхване. Сроковете за монтаж при настилната технология са значително по-кратки, но разходите значително ще нараснат.

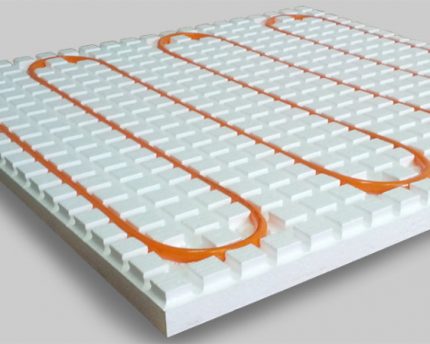

Пенощит – вариант за монтаж на ТП, който съчетава функциите на изолатор, разчертателна мрежа, както и елементи, които фиксират тръбата.

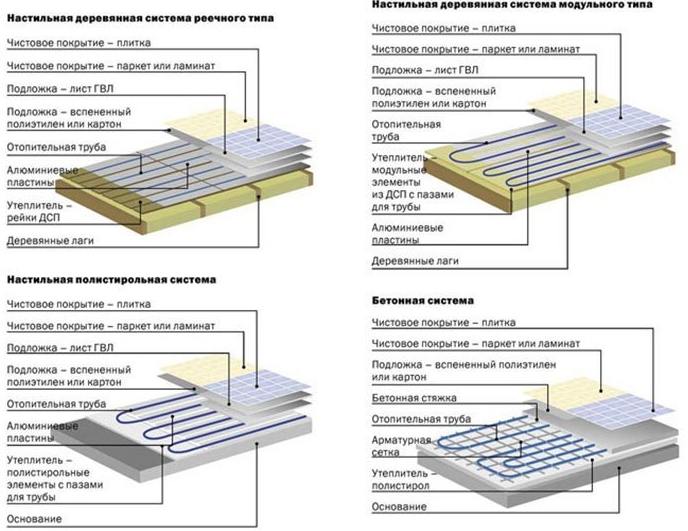

В зависимост от материалите се различават следните варианти на системи:

• полистиролна;
• летвена;

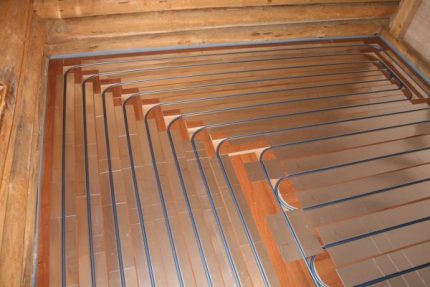

• модулна дървена.

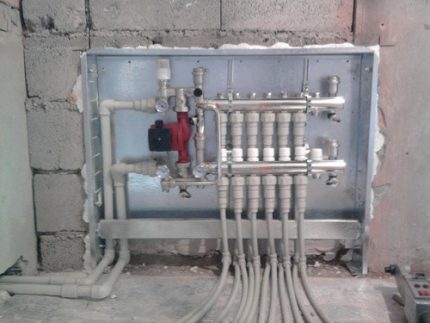

Колекторът за топъл под трябва да се оборудва с спирателни кранове за всяка отделна примка, за да остане възможност за бързо изключване. Тази функция може да бъде полезна не само при повреда.

Ако някои стаи не се използват през зимния период, може да се спре подаването на топлоносител към обслужващия ги контур, което ще позволи да се намалят разходите за отопление на цялата къща.

Ламаринената подложка за системи от този тип, състояща се от спретнати модули, се монтира доста лесно, като няма нужда да се чака както при бетонната основа, докато тя достигне необходимата якост.

Най-често за изграждането на такива системи се използват металопластични комуникации, които са сравнително евтини, напълно надеждни и инсталирането им не е толкова сложно.

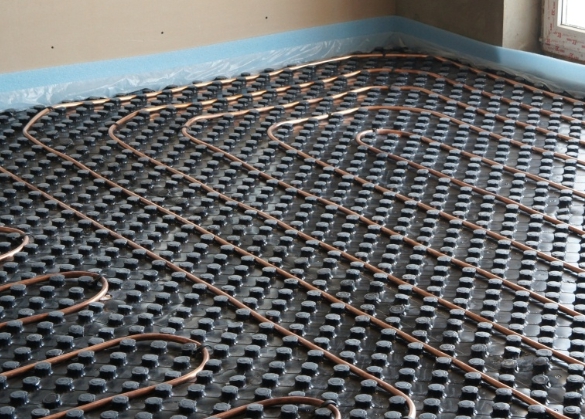

Друг вариант – медни тръби. Те се използват в такива системи не често, главно поради високата цена. Но подобни комуникации са изключително надеждни, затова има смисъл да се разгледа такъв вариант.

Медни тръби за топъл под не се използват твърде често, тъй като аналозите от полимерни материали са по-евтини и по-лесни за монтаж

Повече за избора на тръби за топъл воден под е написано в тази статия.

Общи принципи на монтаж на системи от воден тип

Първо трябва да се подготви основата: да се изравни и почисти от замърсявания. След това се полага слой топлоизолация, често за целта се използват плочи от екструдиран пенополистирол.

Такъв материал се доставя под формата на плочи, които не са трудни за монтиране. След това топлоизолационният материал се покрива с хидроизолиращо фолио.

Преди началото на монтажа по периметъра на стаята се поставя демпферна лента, за да се компенсира топлинното разширение по време на работа на системата. На големи площи тя се монтира не само покрай стените, но и в шевовете, които минават по средата на помещението.

Ако изолацията и лентата са положени правилно, тогава фолиото може внимателно да се пъхне зад ръба на топлоизолационния материал, то ще легне равномерно и с леко опъване.

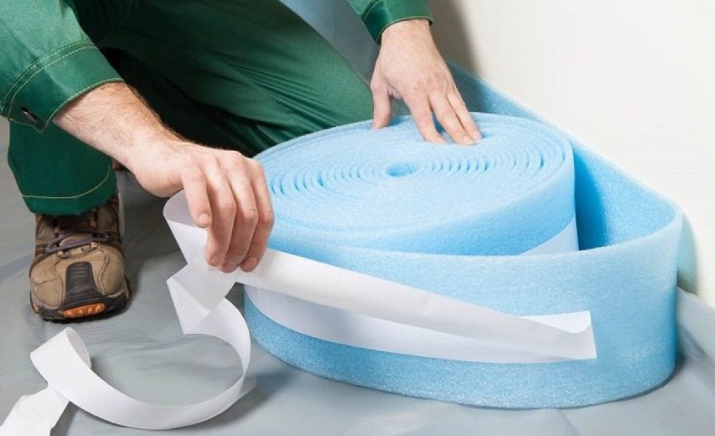

Демпферна лента, монтирана по периметъра на помещението, е необходима при използване на бетонна замазка за полагане на топъл под, за да се компенсира топлинното разширение

Върху фолиото трябва да се поставят тръбите за гореща вода, именно на този етап трябва да бъде реализирана схемата за полагане на воден топъл под, тя се избира предварително. Тръбите трябва да се полагат равномерно, като се старае да се запази равно разстояние между тях, за да се постигне равномерно нагряване на пода.

Каквато и да е избраната схема за топъл под, трябва правилно да се огъне тръбата и внимателно да се разположи по разчертаната мрежа, за да бъде нагряването на пода равномерно

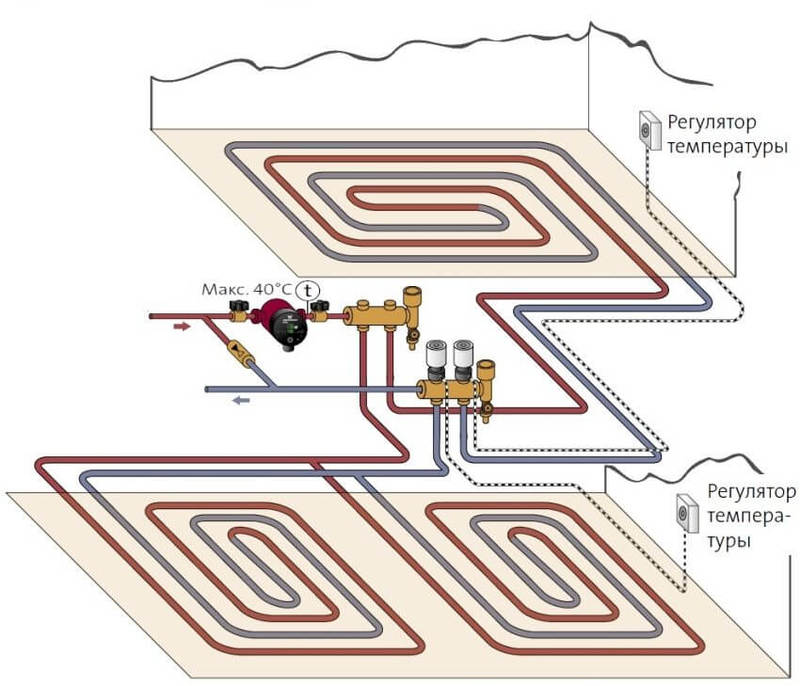

Положените комуникации се свързват към разпределителен колектор, чрез който се свързват към отоплителната система на къщата, към котела и т.н. Тръбите се заливат с бетонна замазка, след което трябва да се изчака пълното ѝ изсъхване. Остава да се провери работата на системата и да се положи настилката.

Всяка бримка на тръбата се свързва към колектора. Желателно е отделните участъци на системата да имат приблизително еднаква дължина и хидравлично съпротивление

При монтаж на системи от този тип дребни неща не съществуват. Малка грешка може да причини сериозна повреда в бъдеще.

Ето защо има смисъл да се вземат предвид редица полезни съвети още преди започване на монтажните работи:

1. По-добре е старата замазка да се демонтира напълно, а хидроизолацията и изолацията да се положат върху възможно най-здрава основа, внимателно изравнена хоризонтално.
2. Не си струва да мислите, че под замазката неравностите на основата ще бъдат незабележими, всички разлики над 10 мм трябва старателно да се изравнят.
3. Ако в едно помещение се полагат няколко отделни контура на системата, пространството между тях трябва да се раздели с демпферна лента, като не се ограничавате само с полагането й по периметъра.
4. На малки участъци е напълно допустимо да се използва пенофол като изолация.
5. Над неотопляемо мазе или върху земята трябва да се направи максимално надеждна изолация, например слой от керамзит и плочи от пенополистирол с дебелина не по-малко от 50 мм.
6. При закрепване на тръбите към мрежата, не трябва да затягате връзките твърде силно, за да не повредите тръбата.
7. Диаметърът на тръбата за такава система може да варира в границите 16-20 мм, материалът трябва да бъде проектиран за налягане не по-малко от 10 бара и нагряване до 95 градуса.
8. При ограничен бюджет не си струва да харчите за тръби с опции под формата на допълнителна защита, въпреки че армирането на полипропиленовите комуникации със стъкловлакно няма да е излишно.
9. За да се автоматизира работата на системата, трябва правилно да се избере и инсталира колектор, като се допълни конструкцията му със сервозадвижвания, датчици за налягане, въздухоотводчици и други полезни устройства.
10. Кутията на колектора се поставя в ниша на стената, тя трябва да се издига достатъчно високо над нивото на пода, за да могат правилно да се огънат влизащите в нея тръби.
11. Всички тръби трябва да излизат от колектора надолу и никога – нагоре, за да се осигури правилната работа на устройствата за отвеждане на въздуха, попаднал в системата.
12. Не се препоръчва да се прави ниша за колектора в носещи стени, ако няма друг вариант, по-добре е просто да се монтира шкаф на стената, а не вътре в нея.

По разбираеми причини поправянето на грешки след приключване на монтажа на такава система може да бъде много трудно, поради което всички операции трябва да се изпълняват много внимателно. Например, всеки контур трябва да се състои от една цяла тръба, никакви спойки и други соединения не са допустими.

Съставяне на проект и схема

Проектирането – това е първата стъпка при създаването на системи за подово отопление. Първо трябва да се обмисли дали това ще бъде основно отопление или само спомагателен вариант.

След това трябва да вземете лист хартия и да съставите план за разположение на стационарните мебели в стаята. Например, няма смисъл да се отоплява пода под вграден гардероб или под автоматична перална машина.

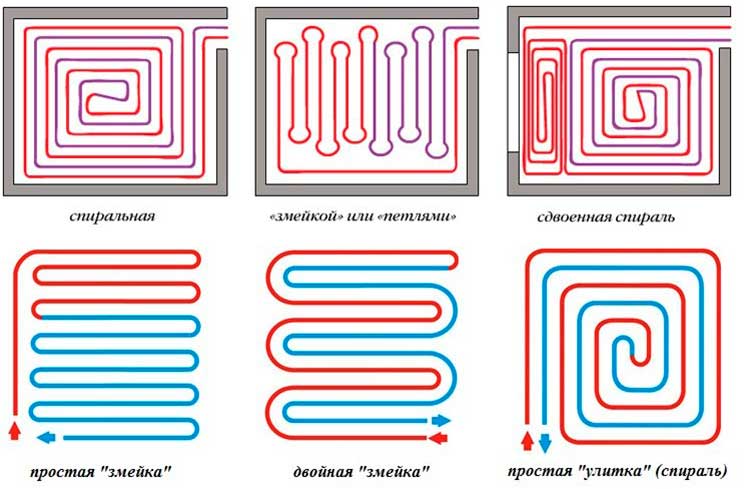

На базата на схемата “змия” или “спирала” могат да се разработят варианти за различни помещения. Например, двойна змия ще подхожда за дълга и тясна стая (+)

Трябва да се отбележи положението на всеки такъв обект и да се посочат точните размери. След това може да се остави конкретната схема за полагане на тръбите. Обикновено се използват само два основни типа полагане. Единият се нарича змейка, а вторият – спирала или охлюв. Първият вариант е по-лесен за изпълнение.

Тръбите се полагат от единия край на стаята до другия, а след това се извеждат обратно към колектора. Но този метод има съществен недостатък. Топлоносителят, докато се движи по тръбата, постепенно ще отдава топлина и ще изстива. В резултат на това дългата тръба ще бъде в началото много по-гореща, отколкото в края.

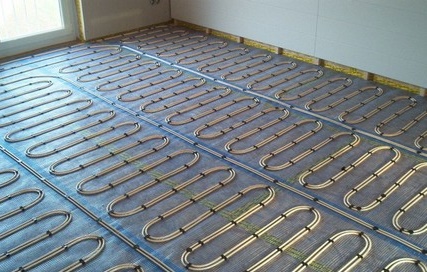

Това е пример за използване на схемата “змейка” в просторна стая за равномерно загряване на цялото пространство. Въпреки това големият брой завои ще увеличи хидравличното съпротивление на системата.

В малките площи тази разлика няма значение, но в просторна стая подът в различните части ще се загрява неравномерно. За да се избегне подобен проблем, се използва схемата охлюв. В този случай тръбата се прокарва първо покрай стените по периметъра, като се придвижва към центъра на помещението.

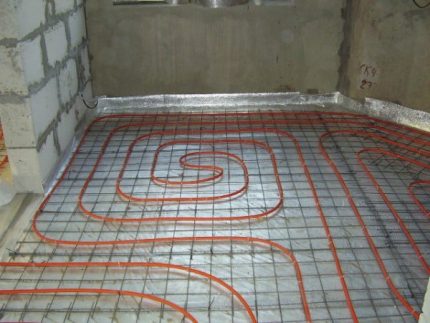

Тук тръбата трябва да образува чиста примка. От центъра полагането продължава в обратна посока, успоредно на вече положената тръба. Ще се получи така, че топлоносителят, който е достигнал центъра на стаята, при връщането по обратната спирала ще поглъща част от топлинната енергия на свежия топлоносител.

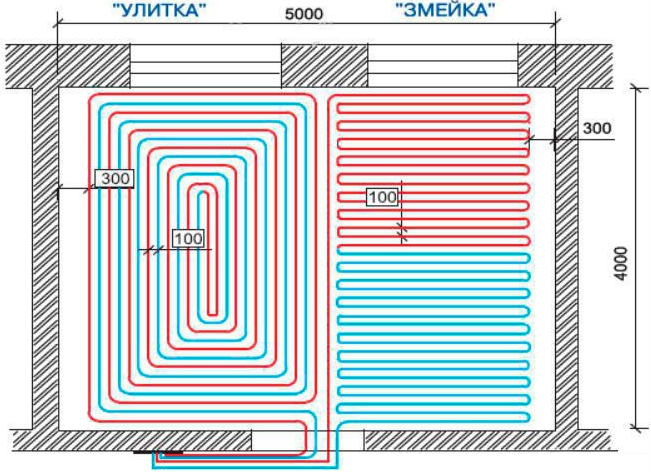

В едно помещение могат да се използват едновременно две различни схеми за полагане на тръби, за да се осигури равномерно загряване на цялата стая (+)

При избора на монтажна схема за воден подов отопление в апартамент трябва да се вземат предвид размерите на помещението. Например, в коридор или баня може да се използва змейка, а в големи площи трябва да се използва спирално полагане.

За помещение със сложна конфигурация се препоръчва използването на комбиниран вариант. Ако не навсякъде може да се постави правилна спирала, отделните малки участъци могат да се оформят със змейка.

Още един важен момент, който се отразява на качеството на загряване – дължината на всеки участък от тръбата. Тя трябва да бъде приблизително еднаква, за да се осигури равномерно постъпване на топлоносителя и качествено загряване на всички участъци на пода.

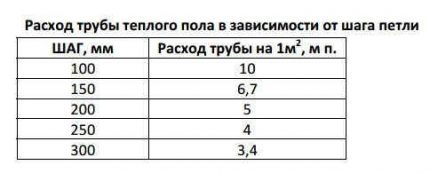

Колкото по-малка е стъпката между примките на системата, толкова по-висок е разходът на тръби. Тази таблица ще помогне да се изчисли дължината на тръбите за отделните участъци.

Понякога схемата тип змийка може да бъде подходяща за тези помещения, които изстиват неравномерно. Трябва да се организира така, че началото на тръбата, където постъпва горещият топлоносител, да се намира там, където е най-студената зона.

Комбинират се различни схеми също при преминаване през такива малки помещения като балкон, лоджия и т.н.

Започва изготвянето на схемата-проект с определяне на топлинните загуби. На този етап трябва да се помисли за топлоизолацията на помещението и да се предприемат, ако е необходимо, допълнителни мерки: да се изолира фасадата, да се топлоизолира таванът, да се ремонтират прозорците, да се поставят нови врати и т.н.

Въз основа на получените данни се определя колко тръби ще са необходими, с каква стъпка трябва да се положат и други параметри на системата.

След това може да се започне изготвянето на схемата за полагане на тръбите.

На първо място трябва да се избере подходящо място за колектора. Ако се предвижда да се отоплява само отделен малък участък от стаята (баня, килер, коридор), то справянето с плана няма да е трудно.

Но не бива да се мисли, че ако площта е малка, то и цялата работа може да се извърши "на око". Точните параметри за голяма къща не се определят лесно, по-добре е изпълнението на всички изчисления да се възложи на опитен специалист.

Освен това съществуват програми, които помагат за извършване на изчисления в автоматичен режим. Ако се предвижда инсталиране на топъл под в помещение със сложна конфигурация, по-добре е да се поиска помощ от инженер.

За да се извършат изчисленията, необходими за проектирането на системата, трябва да се използват следните параметри:

• дължина, ширина и конфигурация на помещението;
• тип на използвания топлоизолационен материал;
• материал на стените и подовите конструкции;
• избраният материал за подовата настилка;
• диаметър на тръбите, по които ще циркулира топлоносителят;
• от какъв материал ще бъдат изработени комуникациите.

След обработка на данните ще бъде получена дължината на тръбата, необходима за всеки конкретен участък, както и стъпката, която трябва да бъде спазена за всеки участък.

На големи площи не винаги е възможно да се отоплят такива стаи, използвайки само една дълга тръба. Най-вероятно тя ще трябва да бъде разделена на няколко отсечки за полагане на различни участъци.

Това е свързано също и с такъв важен показател като хидростатичното съпротивление на системата. Колкото по-голяма е дължината на тръбата, толкова по-високо е нейното съпротивление. Броят на завоите също може да повлияе на този показател.

Обикновено изчисленията за топъл под се извършват отделно за всяко помещение. Трябва да се помни, че не трябва да се полагат тръби плътно до стените, трябва да се отстъпи около 10 см.

Тръбата се полага със стъпка, която варира в границите 10-30 см. За нормална се счита стъпката между намотките на тръбата от 30 см. При преминаване на сложни участъци, на които топлинните загуби са по-високи, стъпката се прави по-малка – 15 см.

Полагането на тръбите трябва да започне от външната стена, която е по-студена и се нуждае от допълнително отопление. Не винаги е възможно да се извърши монтаж по този начин, в този случай се препоръчва допълнително да се изолира тръбата на участъка от входа на помещението до студения участък.

Това ще позволи да се запази част от топлинната енергия, за да се използва на такъв проблемен участък.

Ако параметрите на системата са изчислени правилно, дори при относително ниска температура на нагряване, отоплението ще бъде ефективно и равномерно (+)

Ако изчисленията за системата са извършени непрофесионално, това може да доведе до сериозни проблеми, които ще бъдат открити едва по време на експлоатация. Това може да бъде както обикновено неравномерно нагряване на пода, когато на някои участъци нагряването е по-силно, така и така наречената “топлинна зебра”.

В този случай на пода се образуват студени и топли ивици, което прави използването на системата изключително некомфортно.

Да се поправи тази ситуация няма да е лесно – ще е необходимо практически да се демонтира цялата система и да се извърши монтаж наново в съответствие с правилните изчисления.

По-малко очевидни проблеми, възникващи поради грешки в проектирането, са изтичане на топлина и намаляване на скоростта на движение на топлоносителя. В резултат разходите за отопление ще се увеличат, но къщата няма да бъде загрята правилно.

Повече подробности за извършването на изчисленията са написани в статиите:

1. Изчисление на тръби за топъл под: подбор на тръби по параметри, избор на стъпка на полагане + пример за изчисление
2. Замазка върху топъл воден под: избор на дебелина и търсени методи за изграждане

Някои специалисти препоръчват да се обособи отделен кръг за отопление на лоджия и балкон, както и на помещения с повишени топлинни загуби. Това ще позволи да се достави достатъчно топлина както на балкона, така и на съседната стая.

Изводи и полезно видео по темата

Подробна информация за монтажа на системи от този тип се съдържа във видеоматериала:

Водното подово отопление – удобна система, но не бива да се нарича лесна за монтаж. Правилното проектиране, точните изчисления, изборът на качествени материали и елементи ще позволят да се създаде наистина ефективен вариант за отопление.
