Изолация за топъл воден под: правила за избор и полагане

Организирате система за воден топъл под в къща извън града и е време да поставите изолационна подложка? Съгласете се, че сред разнообразието от предложения на топлоизолационни материали, предлагани от производителите, понякога не е лесно да направите правилния избор.

Ние ще ви помогнем да определите коя изолация за топъл воден под е най-добра. Заедно с вас ще разберем всички тънкости на монтажа на топлоизолационните системи. Ще изследваме характеристиките на популярните материали, ще оценим ключовите предимства и недостатъци.

Нашите домашни майстори ще намерят инструкции за монтаж. За да е по-лесно да се ориентирате в асортимента, предлагания от пазара на строителни материали, сме подбрали видеоклипове с препоръки за избор на изолация и полагане.

Необходимост от топлоизолация на системата

Във всяка инструкция за монтаж на воден топъл под за домашни майстори се посочва, че е необходимо да се използва изолация.

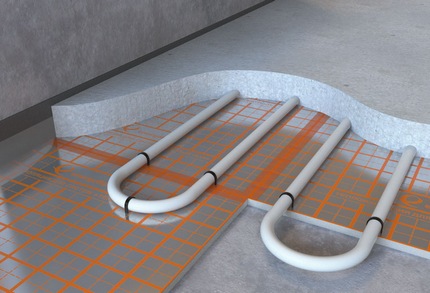

Изолационният слой при изграждане на воден под изпълнява няколко важни функции. Той помага не само да осигури равномерно отопление на помещението, но и, действайки като топлинен екран, позволява значително да се намалят енергийните загуби на системата.

Замазката, положена върху изолационния слой, придобива свойствата на цялостен топлопредаващ елемент с голяма повърхност.

Основното предназначение на изолационния слой е равномерно да разпределя топлината в отопляваното помещение, като предотвратява изтичането ѝ през подовите плочи

Благодарение на равномерното разпределение на енергията, подреденият конвекционен топлинен поток започва да се движи с еднаква скорост и в една посока. В резултат на това равномерно разпределените топлинни вълни няма да образуват студени и горещи зони на пода, създавайки максимално комфортни условия за обитателите на дома.

Освен това, благодарение на насочването на потоците топъл въздух по един курс, могат да се намалят разходите за електроенергия за експлоатация на системата, като същевременно се запази нейната мощност непроменена.

Съвременните топлоизолационни рогозки са оборудвани с удобни ключалки под формата на шипове, с помощта на които полагането с последващо фиксиране на тръбите може да се извърши бързо и надеждно.

Видове изолация под воден топъл под

Варианти на изолация за подова водна отоплителна система на съвременния пазар са представени немалко. Изборът на дебелина на подложката се ограничава само от финансовите възможности на собственика и техническите параметри на помещението.

Абсолютно всички топлоизолационни материали пречат на преминаването на звукови вълни през своята дебелина, поради което се характеризират с високи показатели на шумопоглъщане.

Ако под основната основа се намира отопляемо помещение, достатъчна е изолация с дебелина 10-12 мм; ако е мазе или почва, ще е необходима подложка от 30 мм и повече.

Независимо от варианта на изпълнение към топлоизолационния материал се поставят специални изисквания:

• той трябва да има нисък коефициент на топлопроводност;
• да поема натоварването, създадено от тръбите, пълни с вода;
• да издържа натоварването на замазката, положена върху тръбопровода;
• да бъде устойчив на динамични въздействия, които могат да възникнат по време на експлоатация на системата, а след намаляване на налягането трябва да възстановява първоначалната си форма.

Постигане на желания ефект позволява използването на изолационен материал, чиято плътност е не по-малко от 35 кг/м³.

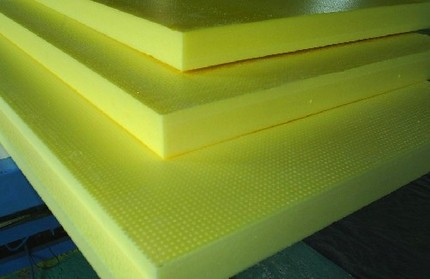

Вариант №1 — топлоизолиращи плочи

В помещения с височина на таваните от 260 сантиметра и нагоре, можете спокойно да предпочетете изолации на твърда полимерна основа.

Стиропор или екструдиран полистирол. Основа за производство на топлоизолационни плочи може да бъде стиропор или екструдиран полистирол.

Първият вариант е създаден по неекструзионен начин, между полимерните му клетки има канали за преминаване на въздух и пара. Стиропорът се отличава с малко специфично тегло, както и с висока паропропускливост.

При производството на екструдирания полистирол се използва методът на екструзия, благодарение на което клетките на материала се слепват здраво една с друга. Паропропускливостта на изолацията поради това е практически нулева. За сметка на това той притежава висока якост и способност да издържа на значителни механични натоварвания.

Специфичният топлинен капацитет на екструдирания полистирол е малко по-висок от този на стиропора. В първия случай той е равен на 1,34 kJ/(kg°C), а във втория е 1,26 kJ/(kg°C). Разликата не е голяма, но при изчисленията може да се отрази осезаемо на общата дебелина на системата за подово отопление.

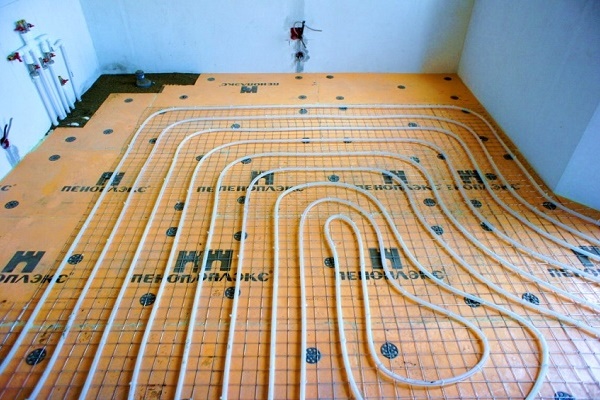

Стандартният размер на топлоизолационните листове Пеноплекс, например, е 120 cm × 240 cm. Съгласно ГОСТ номер 15588-86, регламентираната ширина е от 50 cm до 130 cm, а дължината от 90 cm до 500 cm.

Плътността на екструдирания полистирол е 150 kg/m³, а същата характеристика на стиропора е 125 kg/m³. В зависимост от спецификата на производство и свойствата, влагани от производителите в продукцията, характеристиките на материалите могат да се променят.

Благодарение на уникалния си състав, полистиролните плочи се явяват добри шумоизолатори, а тяхното допустимо натоварване е от порядъка на 50 kN/m²

Ако сравним двата вида материал, то стиропорът е неизгоден с това, че отстъпва на екструзионния продукт по отношение на плътност. Поради това той е по-малко устойчив на деформации под действие на механични натоварвания.

Поради това значително се понижават неговите топлоизолационни свойства. Стиропорът се препоръчва да се полага в конструкции на настилни системи между гредите.

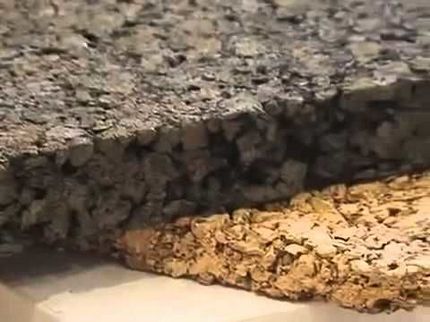

Коркови. Не рядко като топлоизолационна подложка под водни и електрически подове се прилага корк. Благодарение на особената си структура, която представлява миниатюрни призми с правилна форма, корковата изолация се отличава със значителна якост на натиск, както и с липса на адхезия към циментов разтвор.

Предвид скъпотията на материала, корковото покритие по-често се избира за жилищни помещения, в които основната основа и без това е добре изолирана. В противен случай, за постигане на желания ефект ще се наложи да се закупи технически корк с дебелина не по-малка от 30 mm, което може съществено да „удари по джоба“.

Основното предимство на рогозките, изработени от няколко слоя залепени влакна от кората на корковия дъб, е екологичната безопасност.

Единственият недостатък на корковите рогозки е, че те са хигроскопични и освен това се произвеждат като еднокомпонентни топлоизолатори. Затова при полагането им е необходимо да се използват допълнителни слоеве, които ще осигурят паро- и хидрозащита.

Минерална вата. Като алтернативен достъпен по цена вариант – използване на минерална вата. Тя се произвежда като гъвкава рогозка или твърда плоча.

Тъй като при полагане в замазка минералната вата се смачква под тежестта, което се отразява негативно на нейните топлозащитни свойства, този материал също е по-добре да се комбинира с настилни конструкции, сглобени от дървени греди.

С използване на минерална вата като топлоизолиращ слой, топлопредаването на топлия воден под ще бъде максимално.

Единственият недостатък на материала е наличието на пенофол в състава, който представлява опасност за човешкото здраве, и ниската влагоустойчивост. Но правилно извършената хидроизолация лесно премахва тези недостатъци.

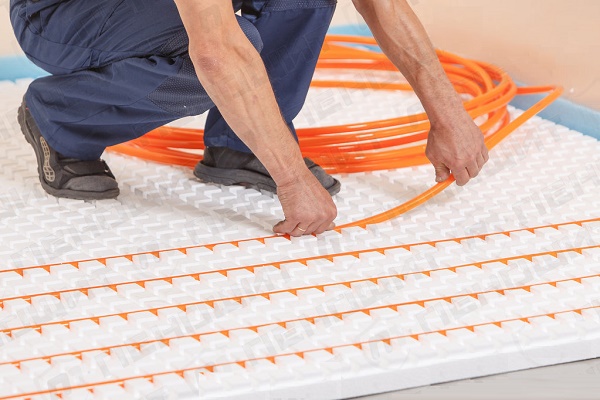

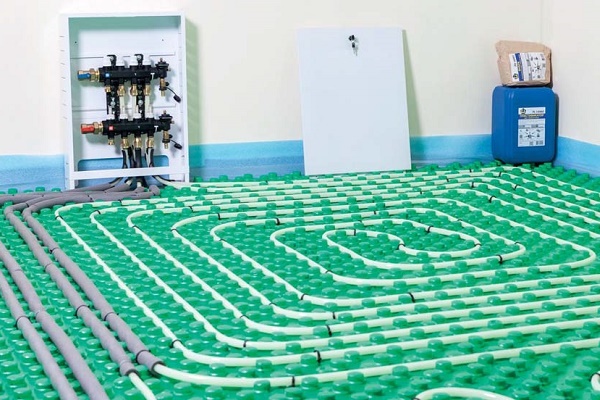

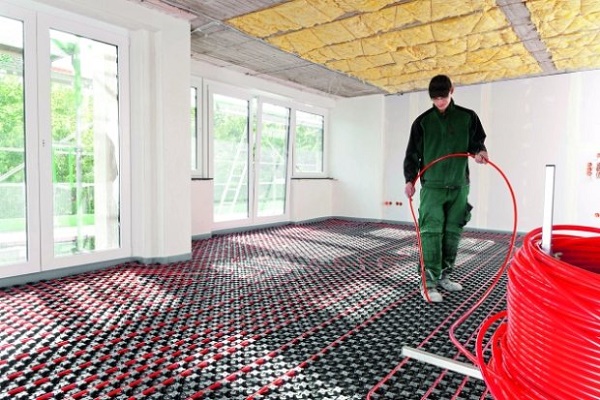

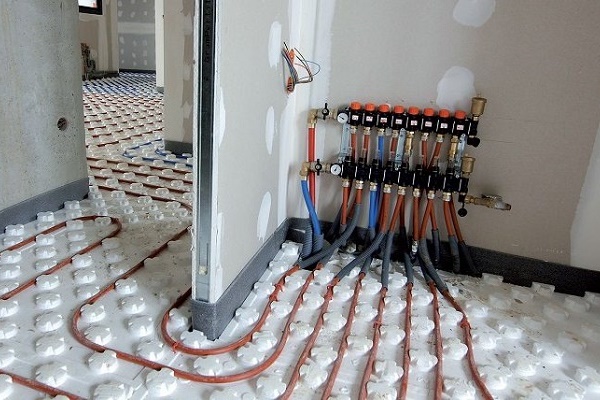

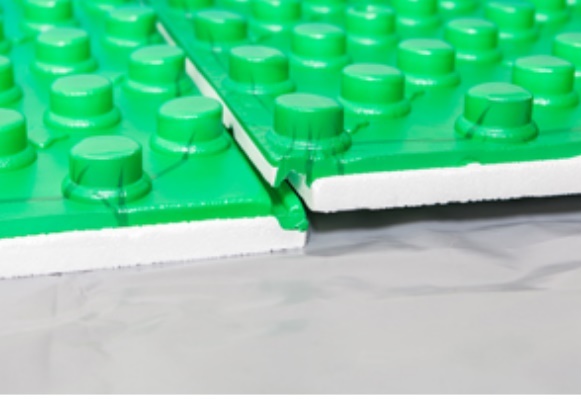

Вариант №2 — профилни системи с водачи

Профилните системи помагат да се облекчи процесът на монтаж на водни контури. Те се създават чрез технология за хидропелентно щамповане, в резултат на което се оформят фигурни издатъци.

Изделията са два вида: обикновени и ламинирани, които са покрити с пароизолационен филм.

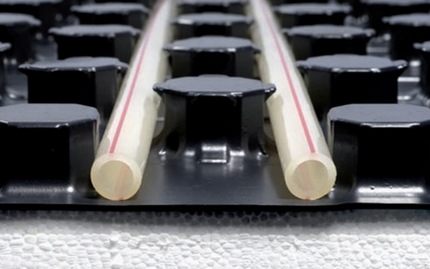

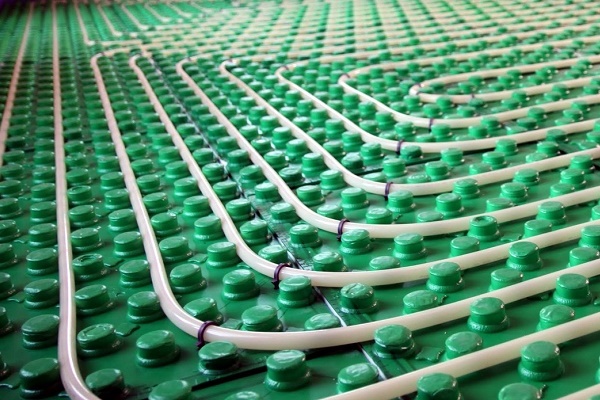

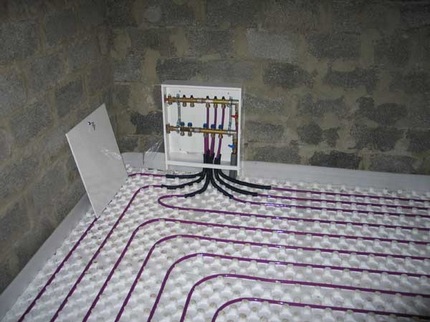

Издатъците или водещите канали са разположени на повърхността на профилните рогозки на равни редове, между които е удобно да се полагат отоплителните контури.

Основа за тяхното производство е екструдиран пенополистирол, който се създава чрез метод на изтласкване на разтопен състав през отворите на екструдера.

Полимерната основа е известна с устойчивост на влага и висока механична якост. Дебелината на самата плоча може да варира от 10 до 35 мм. Основното е тя да бъде пропорционална на дебелината на финалната замазка.

Страничните ръбове на всяка плоча са оборудвани с ключалки, с помощта на които е удобно да се извършва напасване на елементите, оформяйки непрекъснато поле, лишено от термоакустични шевове.

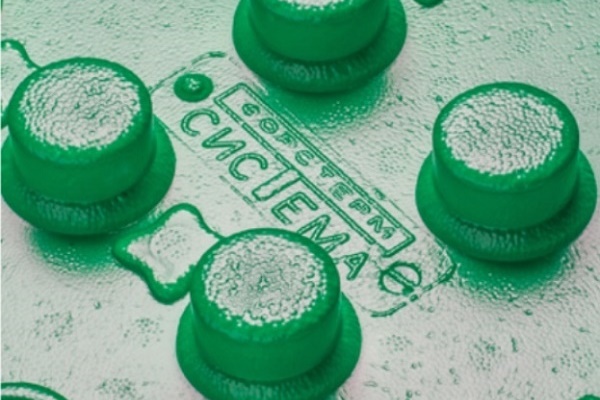

Височината на цилиндричните издатъци, разположени по повърхността на плочите, достига 20-25 мм. Това е достатъчно, за да се поставят удобно и надеждно да се фиксират водните контури с диаметър от 14 до 20 мм. Плътно разположените редове издатъци изключват вероятността от изместване на положените контури по време на изливането на циментовата замазка.

Единственият недостатък на профилните системи е, че в тях не е възможно да се полагат водни контури, изработени от тръби с нестандартен диаметър.

Особеност на монтажа на профилните системи е, че след полагането на водните контури в тях, конструкциите се заливат отгоре с тънък слой лепилен състав. И едва след ден-два, когато лепилото напълно изсъхне, системата се пуска в експлоатация.

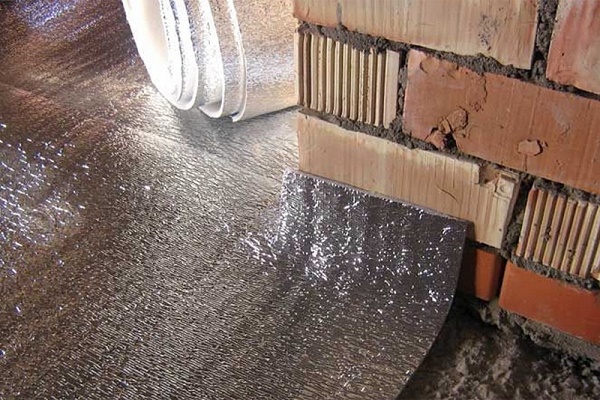

Вариант №3 — ролкова топлоизолация

Рулонните изолации се избират за помещения, в които разстоянието до таваните е критично. С помощта на тънки фолирани слоеве със защитно лавсаново покритие може значително да се намали дебелината на „слоестия пакет“. Максималната дебелина на такава подложка е само 9–12 мм.

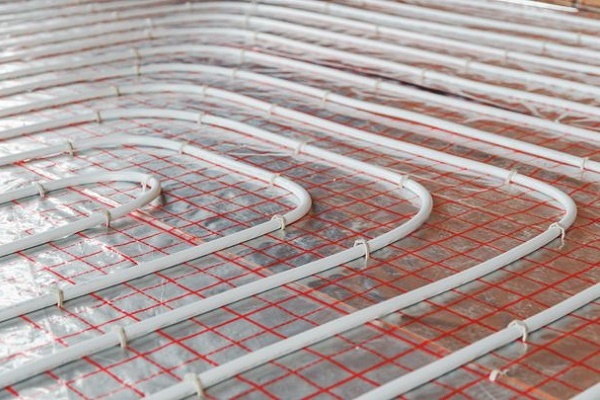

Нанесеният от едната страна на изолацията фолиран слой отразява добре топлинното излъчване, като по този начин предотвратява загубите на енергия.

Рулонната топлоизолация се оборудва с топлоотразяваща обвивка от лавсан или топлоизол. Тънките метализирани материали отразяват отлично топлинните лъчи, благодарение на което може смело да се намали дебелината на изолацията без опасения за намаляване на изолационните качества.

Важно изискване при използването на фолирани варианти е, че не трябва да се прилагат материали с алуминиево фолио при изграждане на подове с цименто-пясъчна замазка. Алкалната среда на сместа при заливането просто ще разяде алуминиевия слой.

Въпреки това, ако върху фолиото е нанесен защитен филм, полагането е възможно. Разрешено е използването, ако разтворът е замесен с гипс, а не с циментов прах. Някои производители заменят фолирания слой с лавсан или полипропиленово фолио, като добавят метализирани включвания към него.

В стремежа си да улеснят процеса на монтаж, много производители нанасят върху фолираната страна на произвежданите рулонни материали специална маркировка, която служи като ориентир за полагане на отоплителния контур.

Недостатъкът на фолираните материали е, че те отразяват добре топлината, но не изолират достатъчно добре. Ако подът е положен над мазе, тънките рулонни решения понякога се оказват недостатъчни.

Някои домашни майстори решават проблема, като поставят твърдите изолационни матове не на един слой, а на два. Но при това листовете се разполагат така, че шевовете на долната подложка да се покриват от шевовете на горната. Това позволява да се минимизират топлинните загуби.

Особености при полагане на изолация

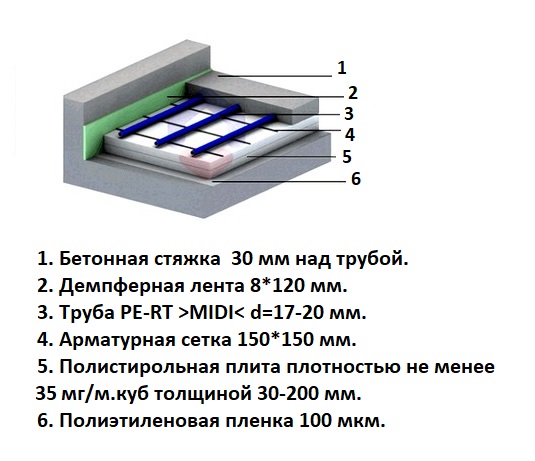

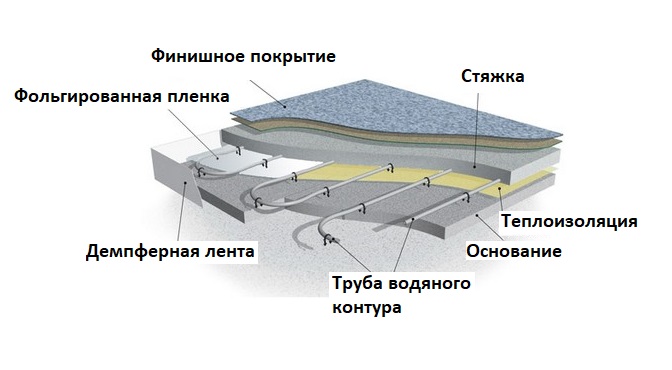

Схемата за монтаж на подложката зависи от вида на използваните материали. Но във всеки случай тя трябва да се постави върху максимално равна повърхност.

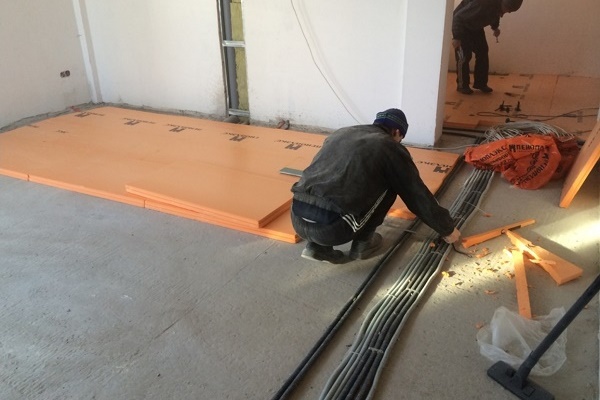

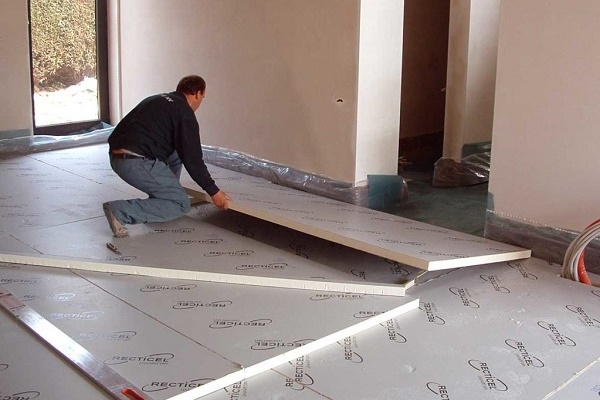

№1 — технология за полагане на плочи

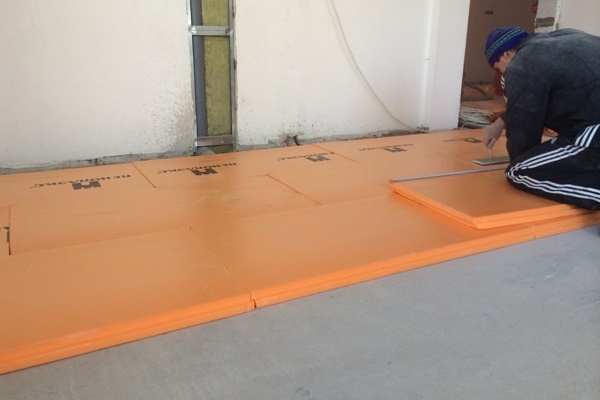

Подложката, изградена от плочи с монтажен скос, се сглобява лесно – като конструктор. Плочите могат удобно да се нагаждат и отмерват. Нарязването на плочите по подходящи размери може да се направи с обикновен нож.

Простотата на полагането на подложката е удобна с това, че по време на монтажа по всяко време може да се промени конфигурацията на контурите и дължината на тръбопроводите. За да не се изместват плочите на материала един спрямо друг по време на монтаж и експлоатация, фугите им се залепват със строително тиксо.

С цел да се предотврати образуването на топлопроводни мостове, контурните шевове между съседните плочи се залепват с фолиран скоч.

Последователност на действията при полагане на изолационните плочи:

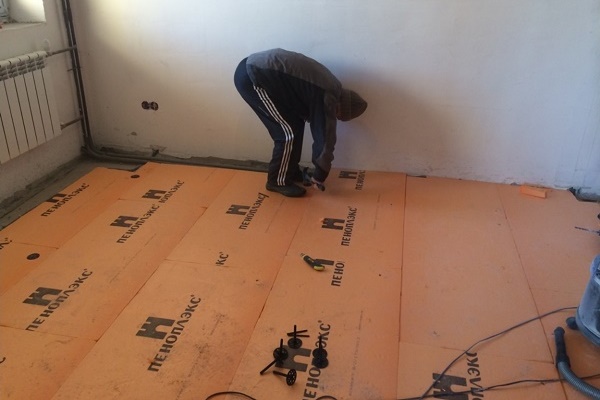

1. Върху почистена и изравнена основа се полагат плочите от пенополистирол, като се фиксират с помощта на специални пластмасови скоби, анкерни дюбели или чрез залепване с лепилен състав.
2. Отгоре на положените и съединени плочи се полага фолиран слой.
3. Като горен слой се полага армираща мрежа, върху която впоследствие се монтират тръбите.

Ако бетонната замазка на основния под е излята със значителни отклонения от нивото или има груби пукнатини и неравности, или бетонните плочи са положени с нарушения, преди полагането на подложката е по-добре да се изгради рамка. За целта се сглобяват дървени греди от сух и прав дървен материал със сечение 50х50, 50х100 или 100х100 мм.

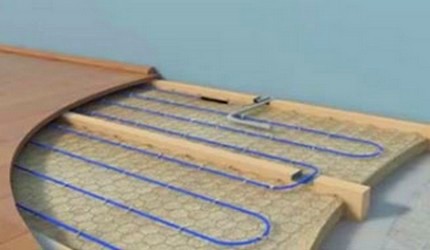

Гредите се разполагат на равноотдалечено разстояние от 60 см, между тях се поставят парчета минерална вата или плочи от пенополистирол.

Разстоянието от 60 см между гредите се счита за най-оптималния вариант, тъй като при такава „стъпка“ не е необходимо създаването на допълнителна обшивка. Основното е гредите да бъдат разположени в една равнина и да лежат строго по ниво.

Топлоизолационните плочи трябва да бъдат плътно положени между дървените греди. Ако има празнини, те трябва да се запълнят с монтажна пяна.

При полагането на плочи от екструдиран пенополистирол е необходимо да се спазят някои нюанси:

№2 — монтаж на ролкови материали

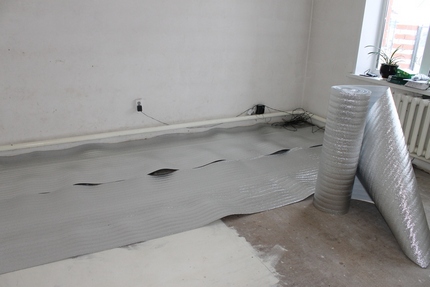

Полагането на ролковия материал се извършва върху внимателно изравнена основа и се фиксира към основната основа с помощта на лепило за плочки или двустранна лента. Нарязването на ленти с необходимия размер се извършва с обикновени канцеларски ножици.

За да се компенсира топлинното разширение на замазката, фолираният слой се препоръчва да се постави с лек заход върху стената.

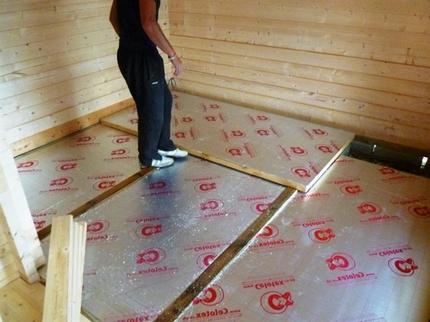

Фолираният материал се разполага с металната страна нагоре, така че метализираната повърхност да отразява топлината по най-добрия начин

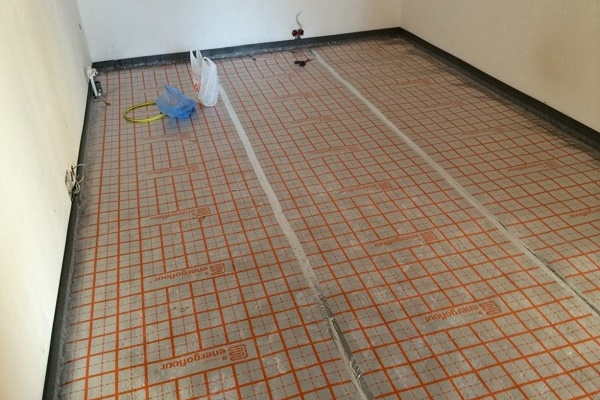

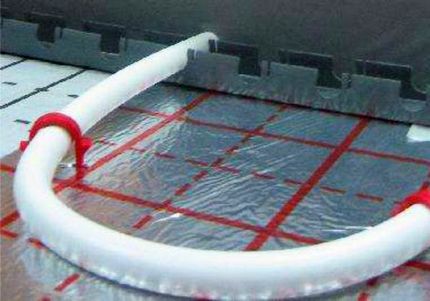

При полагане на ролковите материали се ориентираме по маркировката на печатната монтажна разметка. Тя определя разстоянието между контурите и улеснява полагането на тръбите. Обикновено ролковите материали по краищата имат надбавки от фолирана полимерна лента за възможност за свързване на съседни платна.

При полагане на отрезите се обръща специално внимание на температурните шевове. За това съединенията на положените ленти се залепват с едностранна строителна или метализирана лента. Ако като подложка се използва корково покритие, преди полагането му трябва да се осигури надеждна паро- и хидроизолация.

№3 — схема за монтаж на рогозки

Етапът, предшестващ полагането на мати, е обособяването на филмова хидроизолация. След полагането ѝ по периметъра на помещението, по долната част на всяка стена се залепват ленти от демпферна лента.

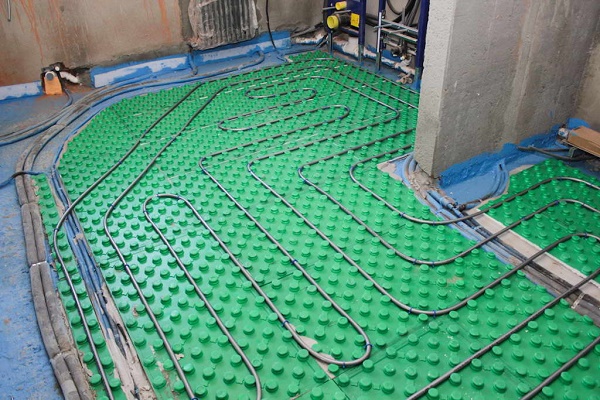

Върху подготвената основа се разполагат мати, като плочите се закрепват една за друга чрез заключваща система. За надеждно закрепване на плочи с малка дебелина и малко тегло се използва лепилен метод и пластмасови скоби-харпуни.

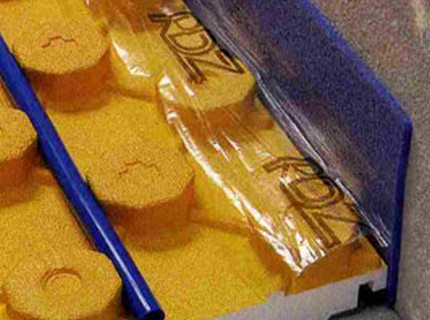

Някои производители за удобство при монтажа в комплект с мати прилагат крайни ленти, с помощта на които е удобно да се маркират участъците за излизане от зоната на отопление

Важен момент: при полагане на мати не се допуска използването на метален крепеж, тъй като той може да повреди целостта не само на топлоизолатора, но и на хидроизолацията.

Изборът на оптимален вариант на основа за топлоизолационна подложка зависи от вашите възможности. Да, добрата подложка няма да е евтина. Но тя ще позволи значително да повишите функционалността на изградената система за водни подове.

Изводи и полезно видео по темата

Видео #1. Избор на изолация под циментова замазка:

Видео #2. Илюстративен пример за полагане на матове:

Видео #3. Монтаж на ролкова изолация:

За да не сбъркате в избора на изолация за воден под, се ръководете от техническите характеристики на помещението, като вземате предвид не само дебелината на изделието, но и максимално допустимото натоварване на сгъстяване.

Ако подходите грамотно към избора на топлоизолатор и спазите всички тънкости на монтажа, ще можете да създадете надеждна основа за изграждане на функционална подова водна система.
