Схема за свързване на воден топъл под: варианти за изпълнение и ръководство за устройство

Топлите подове от воден тип стават все по-популярни сред собствениците на частни домове, отоплявани от котел. Комбинираната система, подредена по всички правила, работи изправно в продължение на 15-20 години. Удачно подбраната схема за свързване на топъл под с вода (ТПВ) осигурява подаването на топлоносителя, нагряването му до необходимата температура и разпределянето му по кръговете.

В тази статия ще разгледаме подробно особеностите на сглобяване на колекторния възел и схемата за свързване на системата. Също така ще предоставим подробна инструкция за монтаж. Но първо нека разгледаме кога топлият под с вода е полезен и кога не е целесъобразно да се инсталира.

Ограничения за монтаж на ТПВ

Производителите на компоненти за топъл под (ТП) не винаги уточняват дали има ограничения за инсталиране на водни системи, но те съществуват. В някои случаи монтирането на отоплителни конструкции е забранено.

Къде не е прието да се монтират топли подове с вода:

• В многоетажни сгради. Централното отопление е разпределено между апартаментите. Допълнителното свързване в един от тях ще доведе до отоплителен и хидравличен дисбаланс.
• В обществени места. Подгряването на пода се счита за неефективно, тъй като топлинните загуби са големи, а по същество икономичните системи стават скъпи по време на експлоатация.
• В жилищни помещения с недостатъчна топлоизолация като основен източник на топлина. Едно от условията за инсталиране на топли подове в северните райони е намаляване на топлинните загуби чрез изолация на стени и пода, както и инсталиране на радиатори по периметъра на помещенията, под прозорците.

Най-ефективната отоплителна система е комбинацията от традиционно радиаторно отопление с топъл под, като радиаторите остават основните източници на топлина.

Но понякога системата, скрита под подовото покритие, играе основна роля:

Топлите подове, оборудвани с спазване на нормите и технологичните нюанси, са безопасни, хигиенични и не влияят на естетиката на помещенията.

А за функционалността и удобството на експлоатацията отговаря избраната схема на свързване, на описанието на която ще се спрем по-подробно.

Разбор на схемата за свързване с колектор

Съществуват няколко варианта за устройство на системата от водни подове. Но най-практична и рационална е призната конструкцията с колектор – многофункционален възел, разпределящ топлоносителя.

Принцип на работа на отоплението

Главният източник на топлоснабдяване в дома, като правило, е автономен генератор, функцията на който обикновено изпълнява котелът. Типът на котела няма значение, обаче е изчислено, че газовият струва 6-7 пъти по-евтино от електрическия.

Котелът може да бъде инсталиран в кухнята, коридора, мазето или специално отделено помещение – котелното. Връзката с радиаторите и топлия под се осъществява посредством тръби (полипропиленови, металопластични и др.)

Температурата на нагряване на водата за отопление достига 95 °С. Системата е затворена, и на обратната линия температурата е по-ниска – приблизително 65-70 °С. Но за топлия под тези параметри не подхождат, максимално допустимата стойност – 55 °С. На практика топлоносителят постъпва в тръбите на ВТП още по-охладен – 35-45 °С.

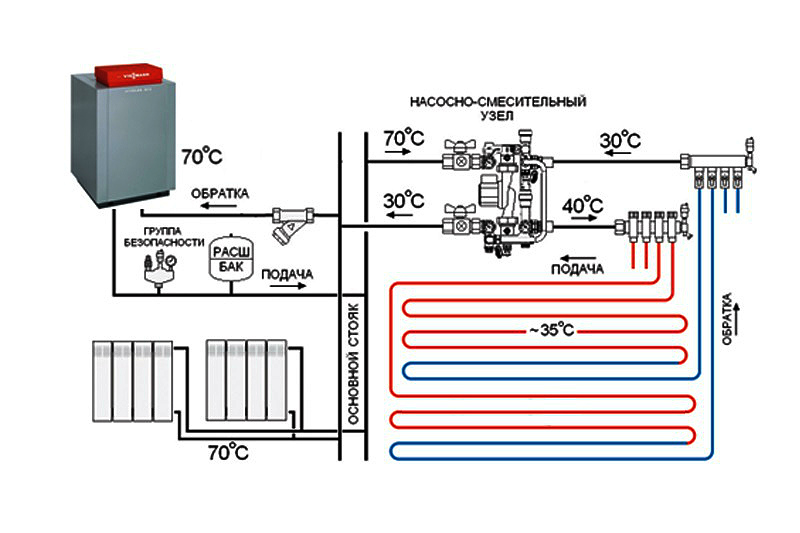

За да се регулира необходимата температура, към контурите се свързва обратната линия и се инсталира смесителен възел, осъществяващ смесване на потоците.

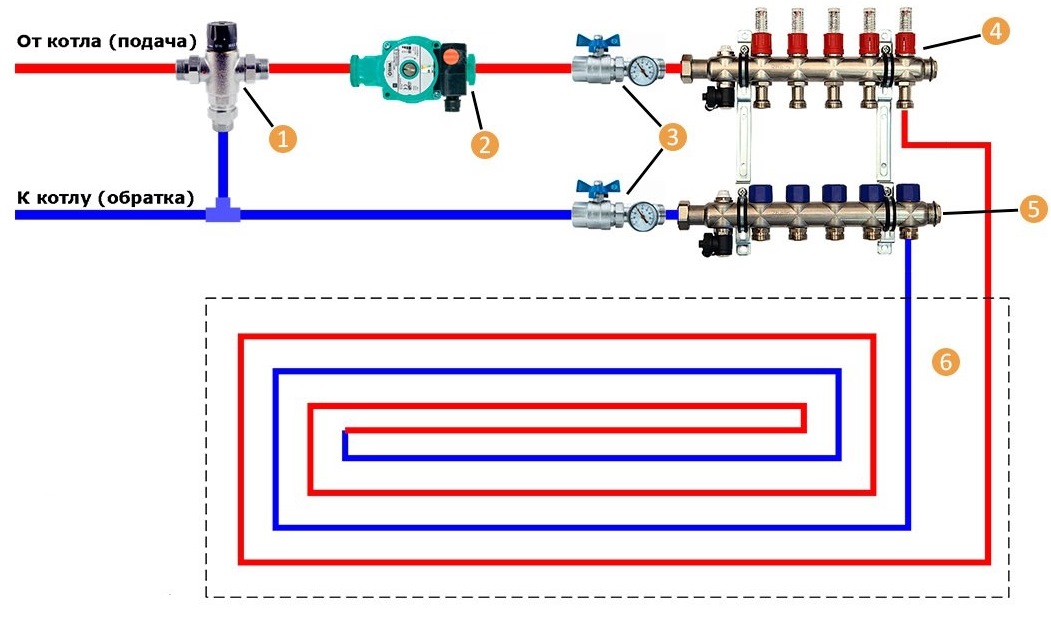

Схема на свързване: 1 – трипътен вентил; 2 – помпа от циркулационен тип; 3 – сферични кранове с термодатчици; 4 – колектор за разпределение на топлоносителя с разходомери; 5 – колектор с регулировъчни вентили, инсталиран на обратната линия; 6 – топъл под «охлюв»

Температурата в системата може да се регулира ръчно, като се ориентирате по данните от термодатчиците. Обаче има газови котли, предназначени за директно свързване на ВТП. Те автоматично подават вода с предварително зададена температура – 40-45 °С.

Котлите на твърдо гориво се регулират трудно. За да достигне топлоносителят в системата с твърдогоривен генератор нормата, е необходима инсталация на допълнителен буферен резервоар.

А пък електрокотлите подхождат идеално, тъй като необходимата температура се поддържа в автоматичен режим, обаче това е най-скъпият начин на отопление, не изгоден икономически.

Избор и сглобяване на колекторния възел

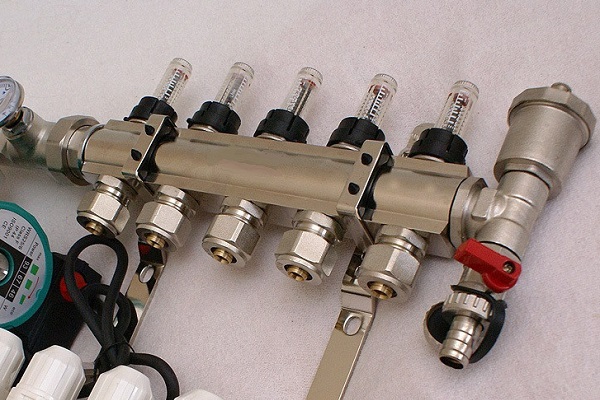

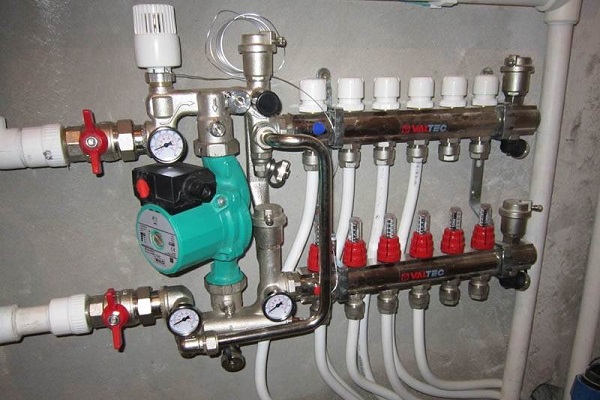

Контурите на подното отопление се свързват към отоплителната система чрез разпределителен колектор. Това е възел, който позволява регулиране на подаването на топлоносителя, контрол на температурата и разхода, балансиране на контурите и отстраняване на въздуха от системата. За всяка функция отговарят отделни елементи: помпа, разходомери, манометър, термостати.

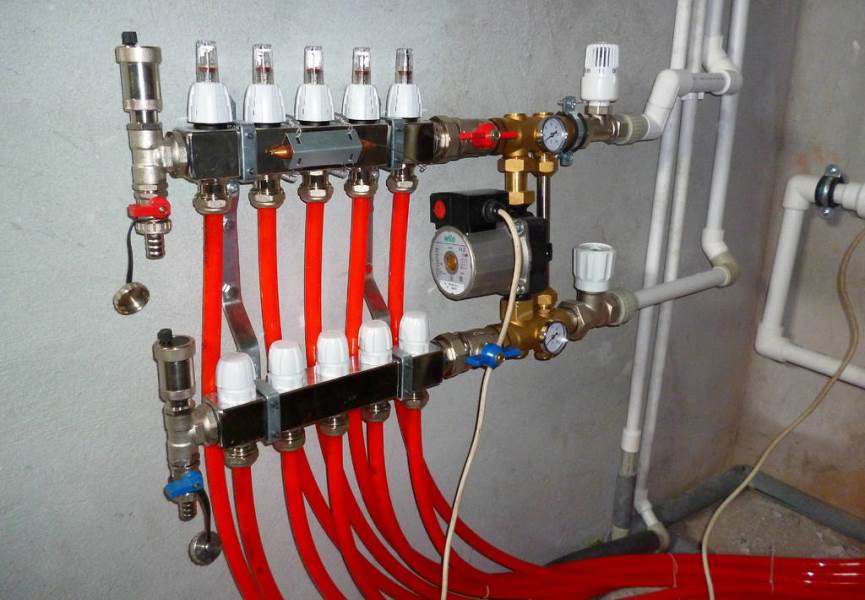

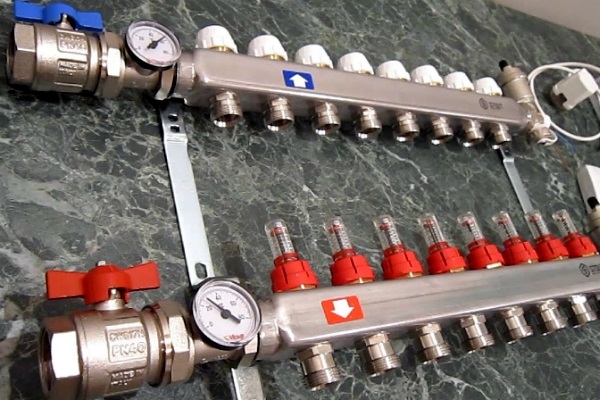

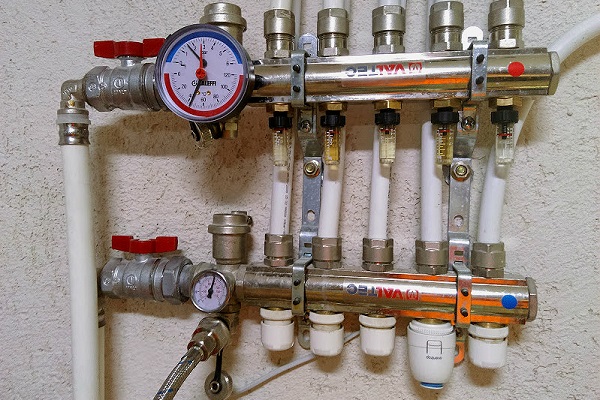

Пример за колекторен начин на свързване. На стената е закрепена гребенка, към която от едната страна се подвеждат магистралите за подаване и връщане, а от другата – водните контури от едно или няколко помещения.

За да изберете правилно компонентите за сглобяване на смесително-колекторния възел, е по-добре да наемете специалист, който разбира добре качеството на предлаганите на пазара части.

Основни елементи на възела:

Освен изброените компоненти ще са необходими фитинги (аксиални, компресионни или прес-фитинги), специални скоби. Целият възел обикновено се поставя в колекторен шкаф, който може да има различно изпълнение и място на монтаж.

Поетапна инструкция за монтаж

Свързването на водния под към отоплителната система се извършва на заключителния етап, когато строителните работи са напълно завършени, колекторният шкаф е сглобен и инсталиран.

Целият процес на монтаж на системата за подно отопление включва следните етапи:

1. Проектиране, изчисления, съставяне на схема.
2. Подготовка на основата, монтаж на изолация;
3. Правилно полагане и закрепване на тръбите, армираща мрежа;
4. Запълване на контурите с топлоносител, хидравлични изпитвания.
5. Изливане на замазка, полагане на финално подово покритие.
6. Свързване към системата, балансиране на контурите.
7. Въвеждане в експлоатация, тестване.

Както виждате, свързването се извършва в самия край. И тук важна роля играе балансирането на контурите. Всеки контур има различна дължина, съответно всички контури се различават по хидравлично съпротивление.

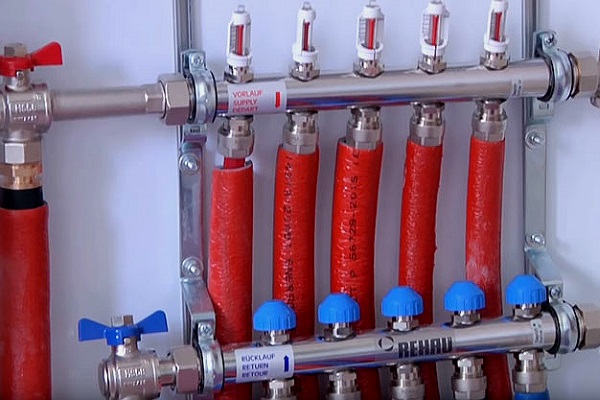

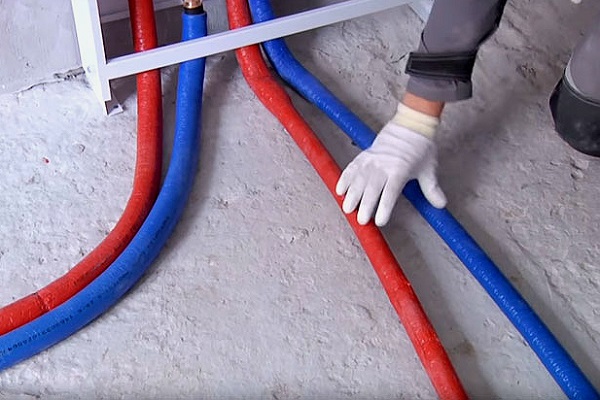

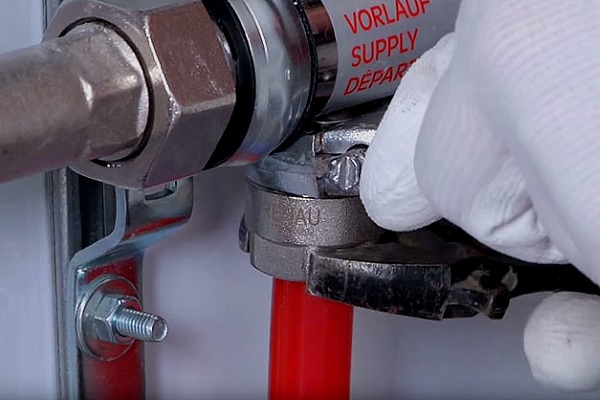

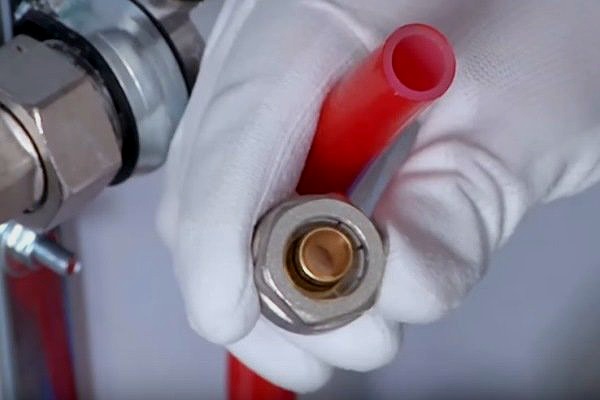

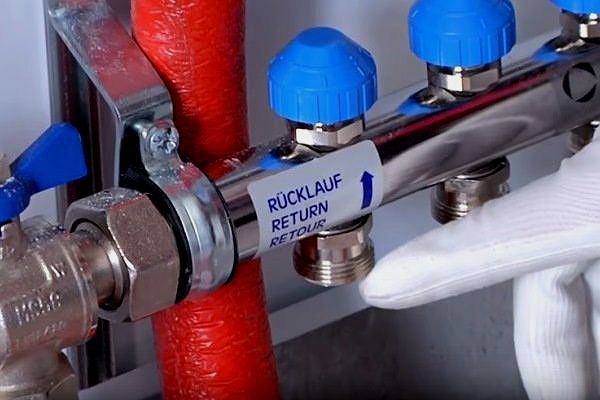

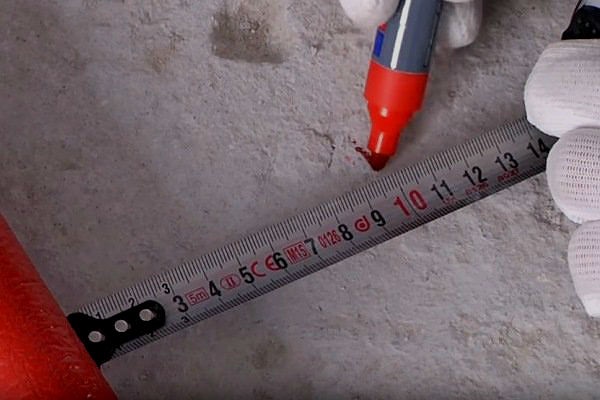

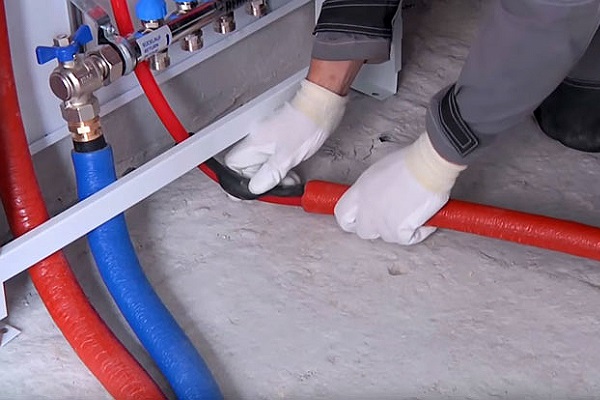

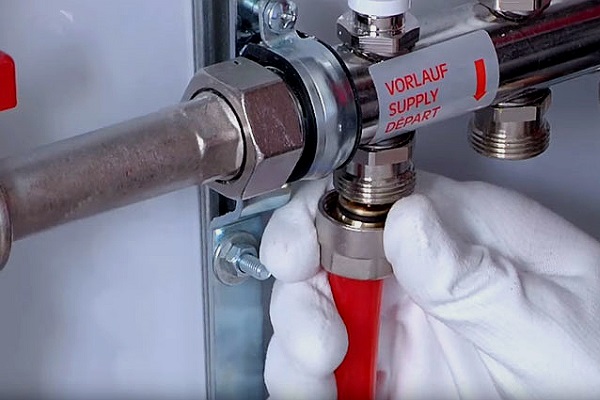

Инструкция за свързване на тръбите:

Ако се монтира колекторен възел без разходомери, отоплителната функция ще бъде нарушена. При пускане на системата в експлоатация топлоносителят ще се стреми да попадне в по-малките контури, с минимално съпротивление. В резултат помещенията с къси контури ще се отопляват според проекта, а с дълги – ще останат неотопляеми.

Балансирането трябва да започне, когато колекторът е свързан към подаващата и обратната тръба.

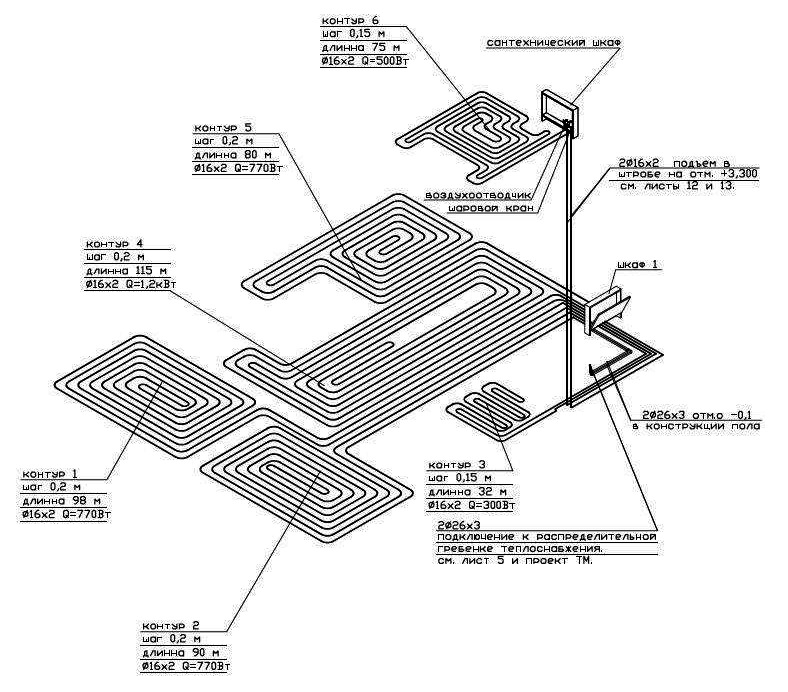

Схема на топъл под с различни по размер отоплителни контури. За да бъде температурата в тях приблизително еднаква, е необходимо да се извърши балансиране, за което са необходими разходомери.

Инструкция за балансиране:

• Отворете последователно клапаните на подаване и обратна линия. Уверете се, че въздухоотводчиците също са в отворено положение.
• При изключен котел включете циркулационната помпа и настройте терморегулатора на максимална температура.
• Доведете налягането в системата до норма – 1-3 бара.
• Затворете вентилите на всички контури, оставете само най-дългия. Запишете данните от разходомера.
• Отворете вентила на втория по дължина контур. Нагласете дебита спрямо първия резултат, като използвате балансиращ вентил.
• Продължете да отваряте последователно вентилите на контурите, от дългите към късите, като нагласявате дебита към една стойност (първата).

С помощта на удобната функционалност винаги можете да коригирате параметрите на дебита. Но ще трябва да правите всичко ръчно, като се ориентирате по стойността в най-дългия контур.

Забранено е да започвате експлоатацията веднага на пълна мощност, температурата на топлоносителя в системата трябва да се повишава постепенно. През първите денонощие подаването на вода се извършва малко над стайна температура – +25 °C, след което всеки ден се добавя по 5-6 °C. Необходимата температура се настройва на терморегулатора.

При достигане на температура на подгряваната вода 30-45 °C в стаите трябва да се установи максимално комфортен микроклимат. Ако това не се случи, можете да добавите още максимум 5-10 °C.

Не е задължително да увеличавате скоростта на помпата, по-добре е ако тя работи на първа. Нормалната разлика в температурата на подаване и връщане е 5-10 °C, но ако стойността е по-висока, скоростта на помпата може да се увеличи.

Схема за свързване чрез радиатор за отопление

Понякога вместо схемата „котел – смесително-колекторен възел – контури“ се използват други варианти за свързване на топъл под. И най-разпространеният от тях е свързване на контура на ВТП към радиатора за отопление.

Схемата изглежда така:

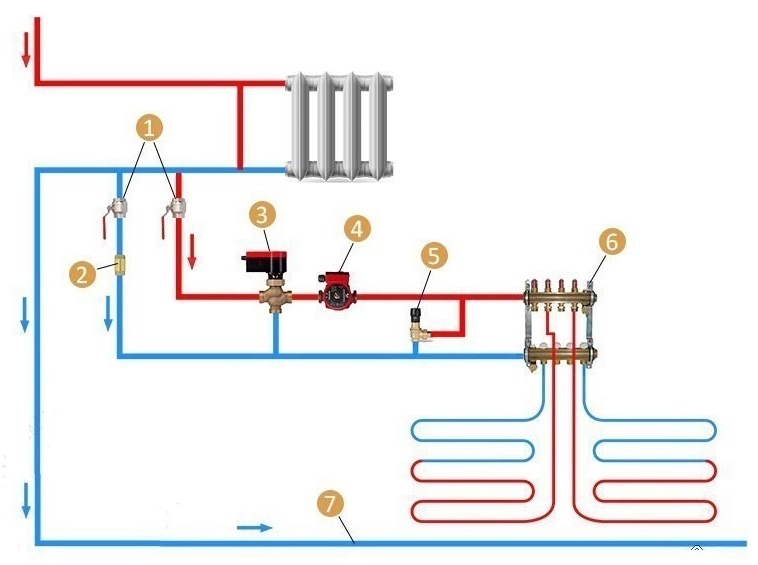

Свързването се осъществява към тръбата за връщане: 1 – спирателни сферични кранове; 2 – възвратен клапан; 3 – трипътен смесителен възел; 4 – помпа от циркулационен тип; 5 – въздушен клапан; 6 – колекторен възел; 7 – тръба към котела

Недостатък на схемата – сезонно използване на топлия под. Както е известно, радиаторите за отопление не се използват през лятото, следователно подът също ще остане студен.

За да не се повиши температурата на топлоносителя над нормата, в схемата се включва специален датчик с клапан. Той в автоматичен режим спира постъпването на вода, щом тя стане прекалено гореща. Когато топлоносителят изстине до приемлива температура, термоклапанът отново се отваря.

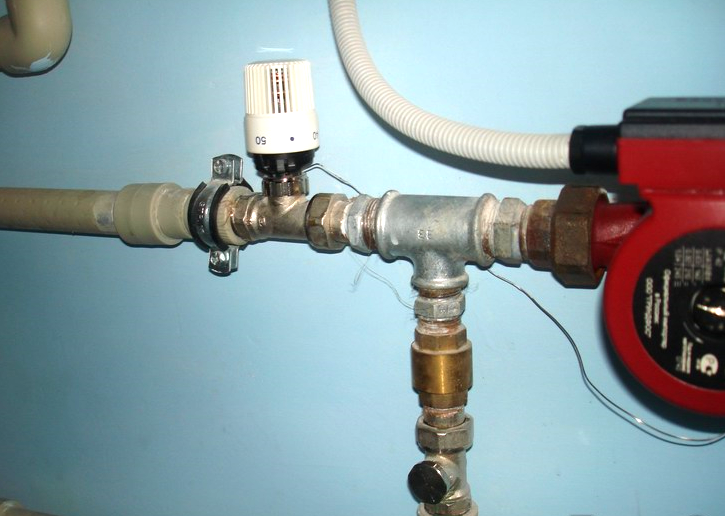

Този тип ВТП може да се организира и без помпено-смесителен възел. Единственият инструмент за регулиране е термостатично устройство, монтирано на тръбата за подаване.

Изводи и полезно видео по темата

Преглед на начините за свързване:

Вариант за свързване на контур без колектор:

Как да сглобите помпено-смесителен възел

При избора на схема за свързване на ВТП към отоплителната система е по-добре да се консултирате със специалист, за да се вземат предвид всички нюанси на по-нататъшната експлоатация.

Ако нямате умения за самостоятелно сглобяване на колекторно-смесителен възел, препоръчваме да купите готов.

Ползвате ли самостоятелно сглобен и свързан топъл под и искате да споделите полезни съвети за монтаж и да предупредите начинаещите за възможни грешки? Пишете коментарите си в блока по-долу, добавяйте снимки и препоръки.

Може би имате въпроси по темата на статията? Не се колебайте да ги зададете на нашите експерти по-долу под този материал.
