Термостатичен вентил за радиатор на отопление: предназначение, видове, принцип на работа + монтаж

Стандартната отоплителна система не може да се нарече гъвкава. За да се регулират параметрите на работа на батериите, са измислени различни приспособления.

Един от тези уреди е термостатичният клапан за радиатори на отопление. Използва се за регулиране на топлоотдаването на системата в зависимост от метеорологичните условия. В тази статия ще разгледаме устройството и принципа на работа на термоклапана, ще се запознаем със съществуващите разновидности и основните производители.

Също така ще дадем препоръки за монтаж, като предоставим материал с нагледни снимки и видеообзори за инсталирането и скоростта на реакция на устройствата от различни марки.

За какво е необходим термостатичният клапан?

Клапанът решава две задачи: поддържа температурата в помещението на комфортно ниво и пести енергия.

Но за да се справя наистина с тези функции, трябва да се разбере в кои случаи уредът е подходящ и как да се монтира правилно.

Ако посред зима има нужда да се отварят прозорците, за да спадне температурата в стаята до приемливо ниво, термостатът определено е необходим. Но той няма да помогне, когато батериите са едва топли – с него може да стане още по-студено.

Във втория случай е по-добре да се опита различно регулиране на температурата в помещението: да се промени обемът на топлоносителя във всеки радиатор, да се коригира работата на котела (за голяма площ), да се избере оптимална циркулационна помпа или да се регулира работата на съществуващата.

Цената на терморегулатора варира в диапазон от няколкостотин евро (2-6 €), затова преоборудването на отоплителната система ще излезе евтино. Но има и скъпи модели.

Като временна мярка може да се използва регулираща арматура. А сферичните кранове не се препоръчва да се използват за тези цели.

Устройство и особености на работа на уреда

Ще разгледаме как е устроен и по какъв принцип работи термостатичният клапан.

Как е устроен термоклапанът?

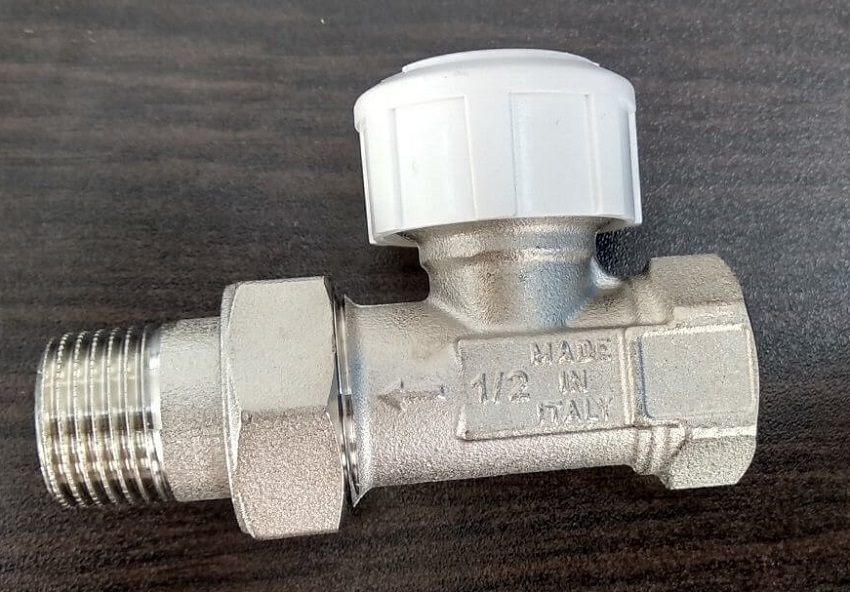

Уредът се състои от два основни работни елемента – клапан и термостатична глава. Първият най-често е изработен от месинг, понякога никелиран, долната му част блокира тръбата, а горната продължава натискащия прът и пружината.

Клапаните биват и бронзови (никелирани или хромирани), а също и от неръждаема стомана. Последните се срещат рядко и струват скъпо.

Какво се случва вътре в клапана? В устройството на главата присъства чувствителен елемент. Той се намира в кухина с газ или течност (силфон).

Нагряването предизвиква разширение в тази среда, елементът се избутва напред, натиска пръта, пружината, а по-късно и клапана. Силата на натиск определя степента на припокриване.

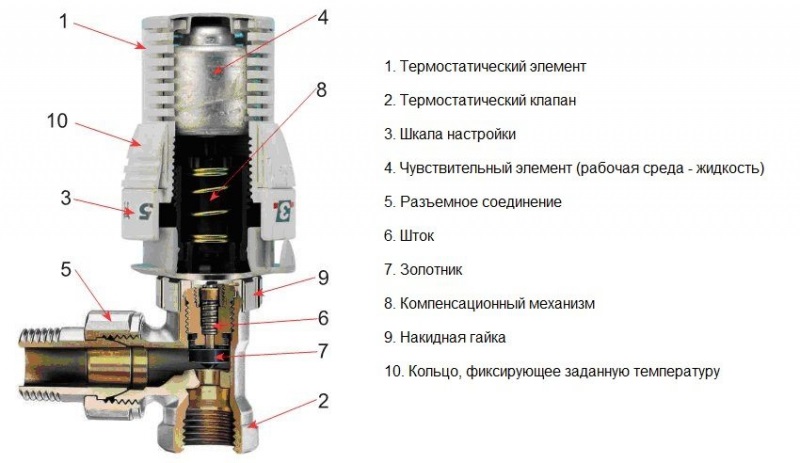

На фигурата е представено устройство с течност в силфона. Газовите термостати реагират по-бързо на температурните промени (5-10 мин), но струват и по-скъпо. Няма особена разлика от това при експлоатация.

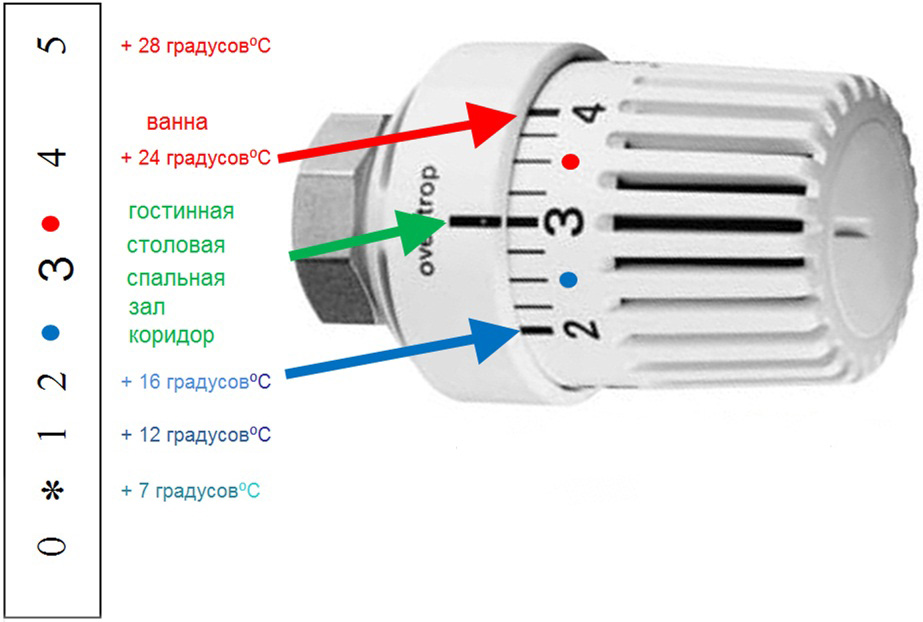

Допълнителна част на термостата е заглушка или ръкохватка със скала. На някои уреди има електронни регулатори.

Принцип на действие на устройството

Нека разгледаме подробно принципа на работа на термостатичните клапани за радиатори. Механиката на тяхното действие изглежда схематично така: когато се променя температурата на топлоносителя или на околната среда, на тези колебания реагира газът или течността в главата.

Чувствителният елемент въздейства върху натискащия прът и той се движи нагоре или надолу. При движение на пръта надолу клапанът блокира потока на топлоносителя, което спира притока на топлина и забавя скоростта на циркулация. В радиатора не постъпва топлина, затова температурата в помещението не се повишава.

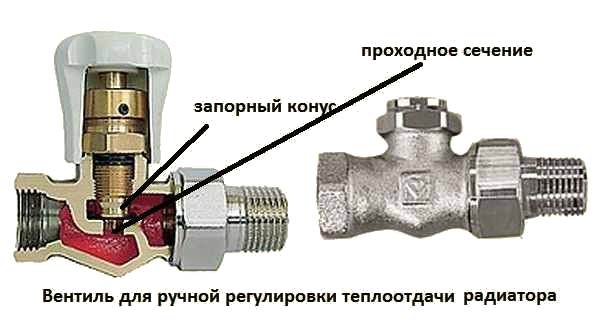

И тук е важно да се различава термостатичният клапан от регулиращия. С последния може да се намалява пропускателната способност на клапана и така да се регулира температурата на радиаторите.

При завъртане на регулатора или въвеждане на цифрова стойност на панела, потребителят задава изходната стойност на налягането в термоглавата, към която тя се «настройва» в процеса на работа.

Регулиращият вентил няма термоглава. Термостатът обаче е отворен или затворен, управлява се от термоглавата, той не променя обема на топлоносителя, а само включва и изключва неговата подача.

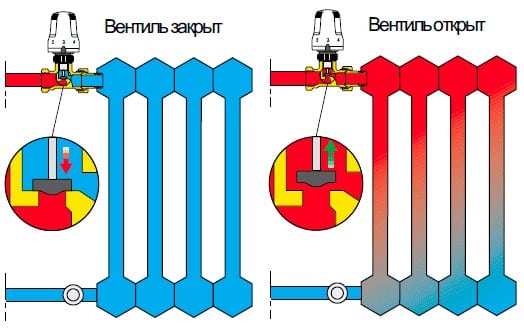

Нека разгледаме принципа на работа на термоклапана чрез пример. И така, настройваме уреда на препоръчителната температура от 20 градуса. Обикновено това е тройката или най-голямата точка на скалата на регулатора.

Какво се случва вътре в устройството? Ако околният въздух нагрява главата до 21 градуса, т.е. повишава зададената температура с 1 градус, тя натиска пръта, подаването на топлоносител към радиатора се блокира напълно от клапана.

Радиаторът не загрява, температурата в помещението започва да спада. Когато температурата на околната среда спадне до 19 градуса, термостатичният клапан ще се отвори и батерията ще започне да загрява.

Запознаваме се с разновидностите на устройствата

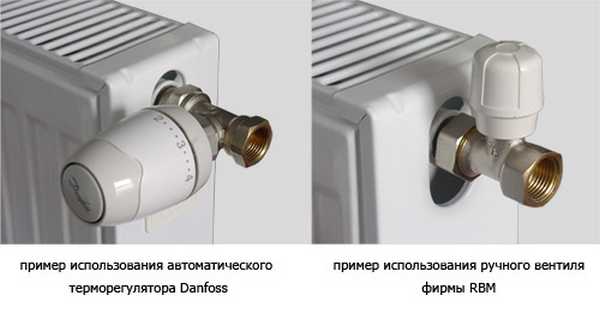

По начина на регулиране клапаните се делят на механични и автоматични. Първите изискват ръчно завъртане на механизма за стесняване на потока в тръбите.

И двете устройства изпълняват една и съща функция — коригират подаването на топлоносител към радиатора в съответствие със зададените от потребителя параметри, но използването на автоматиката е по-малко проблематично.

Автоматичните модели не се нуждаят от ръчна настройка. Когато температурата около термостата спадне, те самостоятелно отчитат това и коригират потока на топлоносителя.

Производителите предлагат и различни конструкции на термостати:

• Обикновени за двутръбни системи — най-простото устройство. Ако е необходима хидравлична свързаност на радиаторите по един клон, се препоръчва да се добави спирателно-регулиращ вентил на подаването (обратната линия).
• Със скрита и отворена хидравлична надстройка — в такива устройства има съединител с вътрешен щок, поради което е възможно хидравлично регулиране.
• За еднотръбни гравитационни системи — благодарение на увеличения проход, пропускателната способност на тези устройства е увеличена до 5,1 м³/час, поради което те могат да се монтират в безнапорни системи.
• 3-пътни за схеми с байпас — умеят да регулират и разпределят топлоносителя във връзка с байпаса. Когато зададената температура достигне клапана, топлоносителят се изпраща в байпаса, а когато спадне — байпасът частично се затваря.

В процентно съотношение термостатичните клапани за двутръбни са много повече от тези за еднотръбни, а последните у нас са около 80%.

Това е свързано с това, че устройството е измислено първоначално за първите, където топлоносителят се разпределя по устройствата принудително под високо налягане. Предварителната настройка на клапаните е предназначена за равномерно разпределение на налягането по системата.

Клапани за еднотръбни има само при някои производители – Heiz, Danfoss, Heimeier, Oventrop.

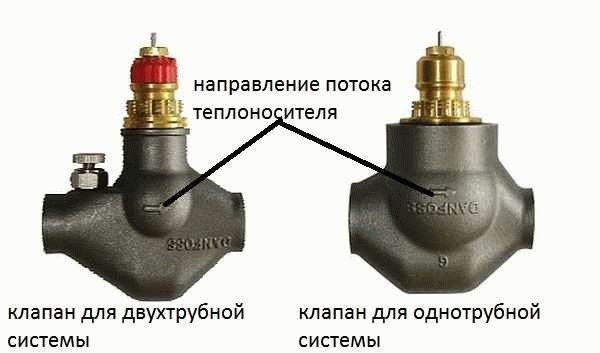

В схеми с една тръба не могат да се използват обикновените „двутръбни“ термостати: те имат по-малка пропускателна способност, могат да работят само при голяма разлика в налягането на подаване и връщане, поради което има риск от пренасочване на топлоносителя към байпаса.

Външно „еднотръбните“ клапани са по-големи по размер.

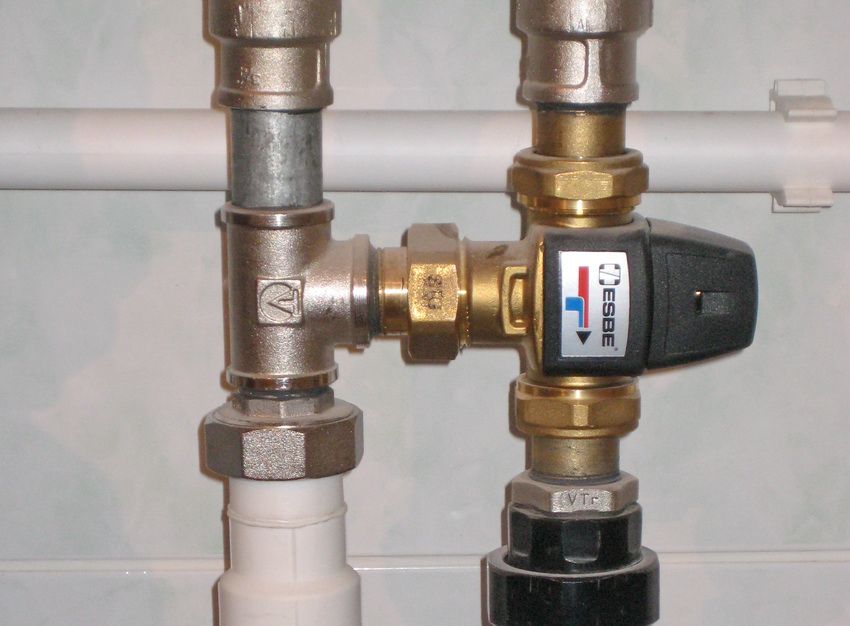

Трипътните клапани са подходящи в схеми с котел на твърдо гориво, както и за разделяне на потоци, байпасно свързване на радиатори. Устройството може да се прилага и при еднотръбно окабеляване.

Също така термостатичните вентили се различават по форма. Биват прави, ъглови или влизат в гарнитури с мостове за тръби. Правите са подходящи за обикновени радиатори. Ъгловите са нужни в схеми с долно захранване на тръбите, когато СО е частично скрита под пода.

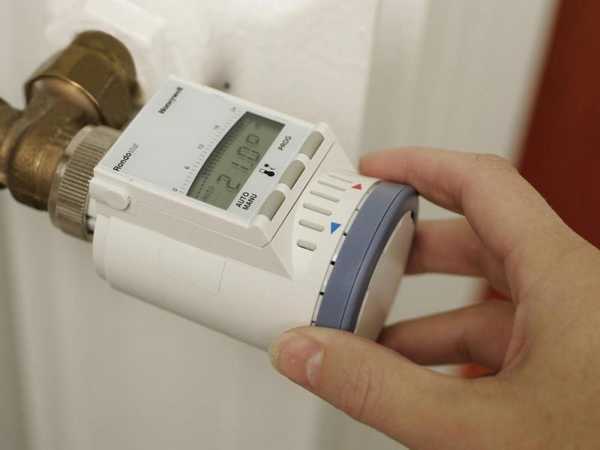

Отделен вид термовентили са електронните. Те имат по-широка функционалност от обикновените. С тяхна помощ можете да задавате различна температура в помещението за всеки ден от седмицата и дори почасово.

Електронните термоглави са по-скъпи и по-големи от обикновените: вътре в корпуса има отделение за две батерии. Има модели със сменяеми и вградени блокове за управление.

Електронните термостати осигуряват значителна икономия на разхода на топлоносител. Ако от 8 сутринта до 6 вечерта в апартамента или къщата няма никой, уредът ще поддържа изправно минималната температура. А към пристигането на собствениците ще затопли помещенията до комфортно ниво.

В продажба има и вентили с антивандален кожух. Те са надеждно защитени от неквалифицирана намеса и са подходящи за монтаж както в дом с малки деца, така и в детски градини, училища.

Особености при инсталиране и свързване на клапана

Уредът сам по себе си е прост, но на монтажа и калибрирането на термостатичния вентил на радиаторите трябва да се обърне специално внимание. Правилният монтаж ще осигури точност на работата на устройството.

Какви фактори се вземат предвид при монтажа? Видът на термовентила — за еднотръбна или двутръбна система. Плюс посоката на движение на топлоносителя — постъпва той отдолу или отгоре.

На самия вентил посоката на движение на топлоносителя се обозначава със стрелка. Според този маркер трябва да се извърши монтажът на термостати на радиаторите, иначе устройството няма да работи коректно.

Тръбите за подаване на гореща вода към радиатора се подвеждат по различен начин. Това зависи от схемата на отопление. Местата за разполагане на тапи и термостати също са различни. Обща препоръка за повечето модели термостати — разположение в рамките на 40-60 см от нивото на пода.

Алгоритъмът на монтажа е приблизително следният:

1. Изключете радиатора от отоплителната система и изпуснете водата.
2. Отстранете участъка от хоризонталната тръба и крана също.
3. Термостатът може да се монтира в тапата на радиатора, ако пред него се монтира спирателен кран. Или да се направи врязване в хоризонталната част на тръбата пред радиатора.
4. Важно значение има херметичността на съединенията. Тя се осигурява чрез стандартно навиване на ФУМ-лента на участъка с резба.

Традиционната схема за свързване е следната: байпас — сферичен кран — терморегулатор.

Още един момент: има такива системи, в които в различни стаи топлоносителят се движи в различни посоки. Това е особено актуално за П-образни щрангове.

Нюанси на монтажа за еднотръбни и двутръбни системи

В еднотръбната система горещата вода циркулира по една тръба с последователно свързани радиатори. Тръбата с топлоносителя влиза в горната част на батериите. Последният преминава през инсталацията, излиза отдолу от същата страна и се отправя към основния тръбопровод.

Еднотръбната ОС се счита за идеална за частно строителство и многофамилна сграда до 5 етажа. В останалите случаи се препоръчва да се изгради двутръбна ОС

В еднотръбната система термостатът се поставя на нерегулируем байпас. Този мост свързва подаващата и връщащата тръба, така че горещата вода се движи свободно след блокиране на налягането от клапана.

Подобен мост може да се завари към тръбата самостоятелно, за което е подходящо парче тръба с диаметър не повече от 8 см. При това трябва да се подготвят отвори на съответните места.

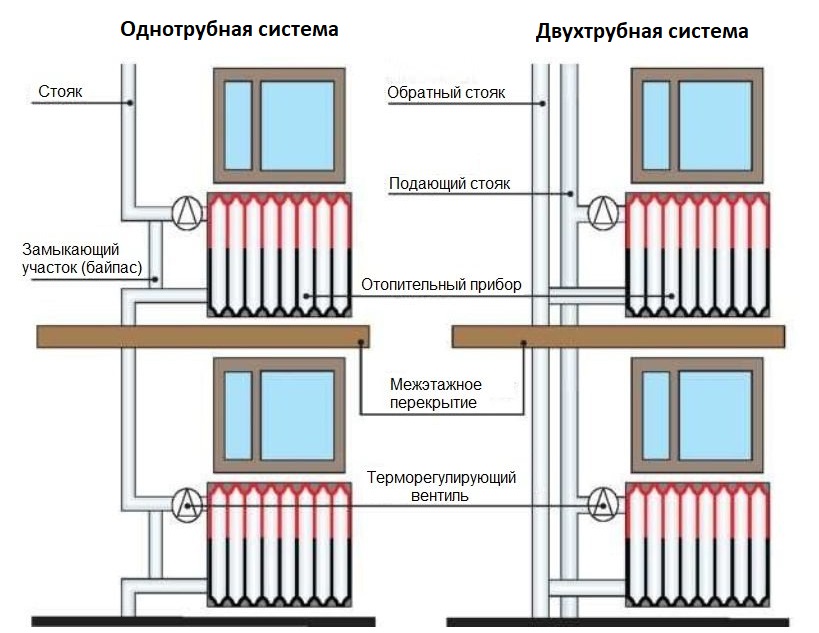

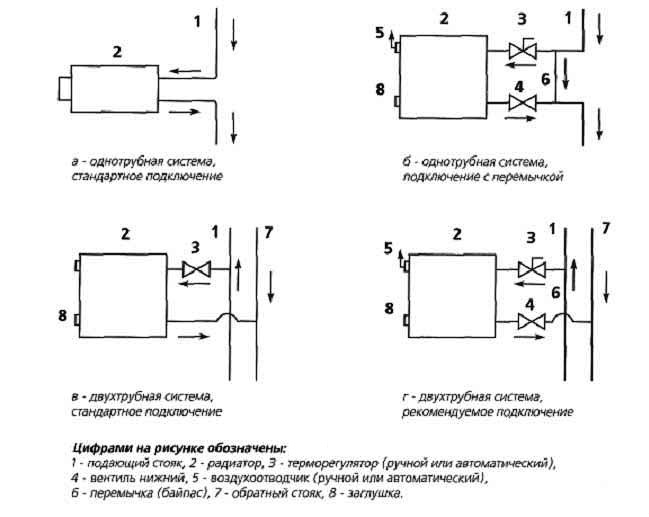

Стандартни и препоръчителни схеми за инсталиране на термостат за еднотръбни и двутръбни ОС. На фигурата е показано как да се свърже клапан с мост (байпас) и долен вентил

В двутръбната система топлоносителят постъпва към радиатора по една тръба, а се отвежда през друга. Байпас не е необходим, термостатичният клапан трябва да се инсталира на тръбата за подаване на вода.

Правила за регулиране на работата на устройството

След инсталирането трябва да се регулира работата на уреда. За целта първо затваряме прозорците и вратите — изолираме помещението, за да се изключат загубите на топлина.

След това действаме по следния начин:

1. Включваме отоплението.
2. Настройваме клапана на позиция на максимална топлопредаване, измерваме температурата.
3. Изчакваме, докато температурата в помещението се покачи с 5 градуса и стане постоянна.
4. Затваряме клапана и изчакваме комфортна температура.
5. След това малко по малко отваряме термостата, докато чуем шум от преминаваща вода. Корпусът на самото устройство трябва да се затопли.
6. Последната позиция трябва да се запомни.

В частна къща преди регулиране задължително се изпуска въздух от радиаторите. При това трябва да се спазва максимална предпазливост, за да няма изпускане на гореща пара.

Когато към котела се присъединяват повече от три радиатора, всеки термостат трябва да се отваря на различно ниво, за да се разпределя топлината равномерно по помещенията

Регулирането започва от най-студената стая. Тя трябва да се затопли добре, за да се премине към другите помещения.

Често срещани грешки при монтажа и възможни проблеми

Първа грешка — разположение на термоглавата вертикално. Проблемът е в горещия метален клапан под главата: от него се разпространява нагоре горещ въздушен поток.

Този въздух нагрява главата, тя погрешно изключва радиатора. В резултат на това батерията е почти винаги изключена, помещението не се затопля. Уредът трябва да се монтира хоризонтално („с главата“ към стаята).

В инструкцията към термостата на схемите се показва как и къде да се монтира в различни случаи, но няма нито една схема с вертикално разположение. Ако не се получи вертикално, трябва да се използват уреди с външни сензори.

Втората грешка – разположението на термостата там, където температурата се различава от реалната в помещението. Пример: в ниша с батерия. В този вариант на главата винаги ще ѝ е „горещо“.

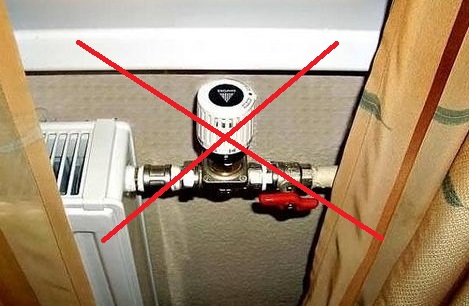

Съществен срив в нейната работа ще присъства и при разположение зад плътна тъкан на пердетата, под первазите на прозорците, по краищата на отворите на прозорците.

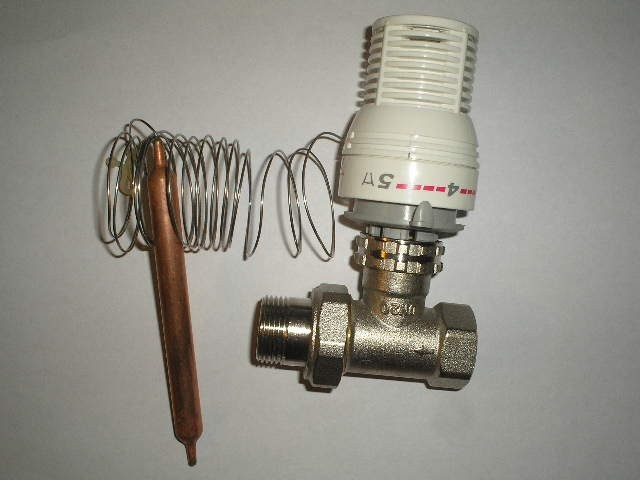

Ако не се получи да разположите термостата по друг начин, отново ще помогне модел с външен сензор. От обикновените уреди те се различават по наличието на капилярна тръбичка около 2 метра със сензор за температура в края. Подобно устройство може да се закрепи на стената далеч от прозореца и батерията.

Моделите с външен елемент определят температурата по-точно от обикновените уреди, благодарение на разположението си на разстояние от радиатора, но и струват много повече.

В продажба има и глави с външни регулатори, чийто монтаж е възможен на всяко място на разстояние до 15 м от батерията и клапана. Има и електронни глави, които се управляват от термо-компютри.

Термостатичният клапан напълно спира потока на топлоносителя. Ако в лъчевата отоплителна система всички уреди направят това едновременно, ще има проблеми с котела. Възможен вариант за решение – преливни клапани на контурите.

Ако в стаята има 2-3 радиатора, има ли смисъл да се поставят термостати на всяка батерия? Няма ли да има конфликт между тях? В този случай трябва да се направи балансиране с настройващи вентили (сферични кранове).

Изводи и полезно видео по темата

Какво е термоглава, за какво е нужна и как работи.

Анализ на готова система с термостатичен клапан.

Експеримент за скоростта на реакция на термоглави от 4 производители.

Използването на термоклапани за радиатори прави отоплителната система максимално гъвкава.

С тяхна помощ може да се регулира температурата на отделните батерии, така че постоянно да се поддържа комфортен микроклимат в помещението. Но при това е важно да се вземе предвид уместността на инсталирането на такива уреди, както и правилното им монтиране и настройка.

Замислили сте се за инсталиране на термоклапан, но искате да уточните няколко момента относно монтажа? Задайте вашите въпроси под тази статия – нашите експерти и посетители на сайта, които използват такова терморегулиращо оборудване, ще се постараят да ви отговорят максимално подробно.

Ако вашата отоплителна система е оборудвана с термостатични вентили, споделете мнението си с други потребители. Разкажете, оборудване на кой производител предпочетохте, удобно ли е за използване, доволни ли сте от получения резултат? Пишете своите препоръки в блока за коментари, добавяйте уникални снимки на термовентила.
