Дизелов топлинен пистолет с директно и индиректно нагряване: устройство, принцип на работа + преглед на производители

С настъпването на студовете отоплителният въпрос трябва да се решава не само в домове и апартаменти, но и за различни производствени помещения, строителни площадки, гаражи, складове, хангари и други нежилищни обекти.

И един от вариантите за отоплителни уреди, който привлича потребителите с достъпна цена и мобилност, е дизеловото топлинно оръдие. Затова нека разгледаме по-подробно принципа на работа на това устройство, сферите на неговото приложение и основните критерии за избор.

Конструктивни разлики на дизеловите топлинни оръдия

Основното предназначение на топлинните оръдия е бързото и икономично отопление на помещения с голяма площ. Те работят на дизелово гориво, при чието изгаряне се отделя топлина, която се разпространява в обекта чрез насочен въздушен поток.

По конструктивен принцип всички дизелови топлинни оръдия могат да се разделят на уреди с директно и индиректно нагряване.

Топлинни генератори с директно нагряване

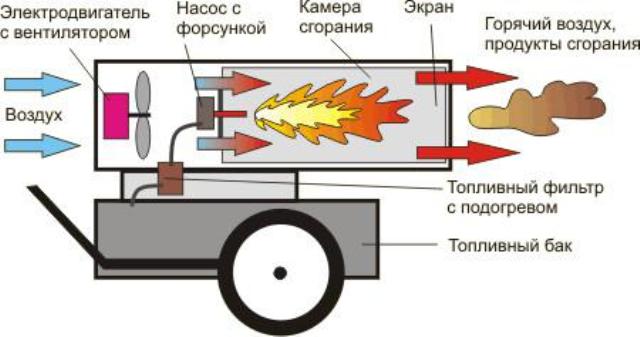

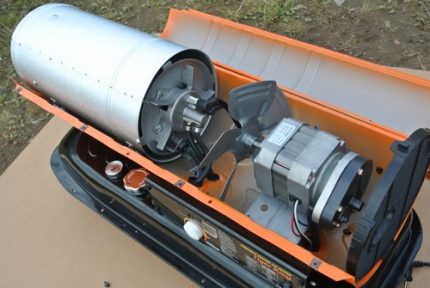

Основните елементи на конструкцията на дизеловото топлинно оръдие: електродвигател с вентилатор, помпа с почистващи филтри, горивна камера, искрообразувател (жар свещ или високоволтова система), дюза и резервоар за гориво.

За да работи уредът автономно, той се оборудва с таймер, контролер на нивото на пламъка, термостат и други електронни елементи, които могат да бъдат вградени веднага или инсталирани срещу допълнително заплащане.

При директно нагряване в горещия въздушен поток попадат и продуктите от изгарянето на дизела, поради което такъв отоплителен уред може да се използва само в нежилищни помещения с добра приточна вентилация.

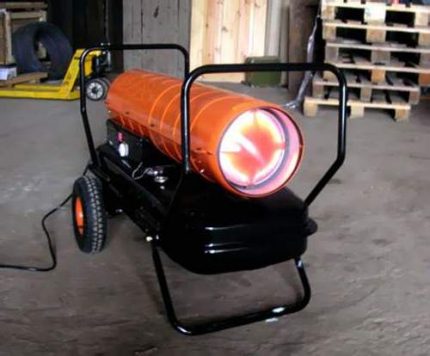

Агрегатът с директно нагряване работи по следния начин:

• При включване на устройството, горивото се премества от резервоара към горивния филтър с помощта на помпа.
• След това горивото постъпва към дюзата, а тя го впръсква в горивната камера.
• Системата за запалване подава искра, която възпламенява дизела.
• Защитната мрежа, инсталирана в „дулото“ на оръдието, задържа огъня, като не позволява той да напусне горивната камера.
• Вентилаторът вкарва студен въздух в камерата, където той се нагрява от горящото гориво и се извежда навън като топъл поток.

Оръдията с директно нагряване имат високо ниво на КПД – почти 100%, температурата на въздуха на изхода може да достигне 400 °C.

Такива топлинни генератори могат да имат мощност от 10 до 220 kW (зависи от модела), която изцяло отива за топлина.

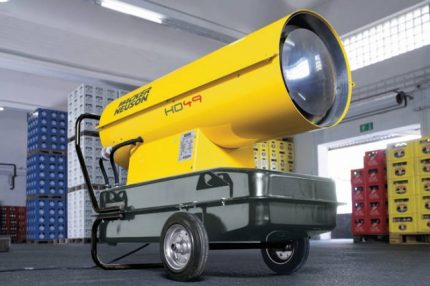

За работа на открито или в голямо помещение без топлоизолация се избират топлинни пистолети с пряко нагряване, а за изолирани сгради, в които пребивават хора, по-подходящи са индиректните агрегати.

Но тъй като заедно с топлината във въздуха проникват неприятна миризма, сажди и други продукти от горенето на дизеловото гориво, сферата на приложение на устройството без комин е ограничена до малко населени производствени помещения, открити площадки и различни складове.

Широко се използват и в строителството, например за сушене на фасади и бетонова замазка при шпакловъчни или облицовъчни работи.

Уреди с индиректно нагряване

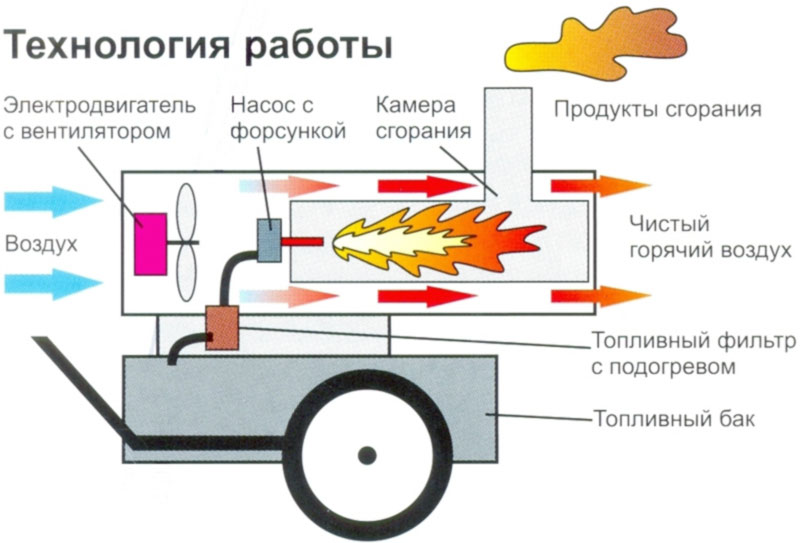

Конструкцията на пистолетите с непряко нагряване включва затворена горивна камера и комин, чрез който отработените газове от горивото се извеждат извън отопляваното помещение.

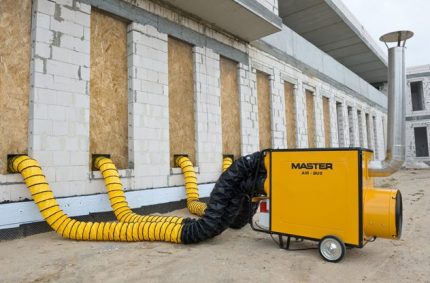

Въпреки че максималната мощност на такива уреди достига максимум 85 kW, съществуват и сложни модулни агрегати с няколко „дула“ на пистолети, способни да достигнат и до 220 kW.

Въпреки наличието на комин, пистолетите с непряко нагряване също изискват добра приточна вентилация и проветряване, тъй като по време на работата им кислородът изгаря.

Въпреки че КПД на такива агрегати е много по-нисък (около 60%), те не само подхождат за всички случаи, в които могат да се използват правотокови устройства, но и се използват широко за отопление на животновъдни ферми, оранжерии, необитаеми сгради, изложбени павилиони, производствени обекти и други помещения с продължително присъствие на хора или животни.

Предимства и недостатъци на дизеловото оборудване

Въпреки че съвременният пазар предлага доста широк избор от отоплителни уреди, дизеловите пистолети не губят популярност сред потребителите.

Всъщност, въпреки че цената на аналогичните газови и електрически агрегати е значително по-ниска, експлоатацията на дизеловите устройства излиза много по-евтино благодарение на достъпната цена на дизела.

В много пистолети може да се използва не само дизелово гориво, но и друго гориво, например газьол, керосин или филтрирано отработено масло, но този момент трябва да се уточни при покупката.

Към предимствата на дизеловия топлогенератор могат да се отнесат:

• Висок показател на КПД – дори като се вземат предвид проветряванията и приточната вентилация, уредът бързо загрява въздуха и го разпространява в целия обем на помещението.
• Простота на експлоатация – за стартиране на системата е достатъчно да насочите „дулото“ на пистолета към центъра на стаята или строителен елемент и да натиснете бутона за включване.
• Безопасност – съвременните уреди са снабдени с различни сензори и терморегулатори, благодарение на които самият уред не прегрява. Също така са изключени случайни затихвания на пламъка, а при нагряване на въздуха до зададена температура топлинният пистолет временно спира работа.
• Ниска себестойност на горивото – дори устройства, взискателни към качеството на дизеловото гориво, ще бъдат много по-изгодни за експлоатация от електрическите или газовите уреди.
• Удобство при транспортиране – топлинният генератор е компактен и достатъчно лек (прост уред с мощност 10-22 кВт тежи около 11-13 кг), така че няма да представлява проблем да го закарате до обекта или да го преместите от една стая в друга.
• Икономичност – за отопление на помещението ще е необходимо малко количество гориво, и уредът може да работи продължително време без дозареждане. Например, агрегат за директен нагрев с мощност 22 кВт и обем на резервоара 20 л средно изразходва около 2,5 литра за час работа.
• Дълъг експлоатационен срок осигуряват износоустойчивите материали, стандартните сменяеми компоненти и простотата на самата конструкция.

Разбира се, не липсват и недостатъци. Освен вредните за здравето изпарения на дизела, проблемът с които може да се реши с помощта на комин или добре настроена вентилационна система, към минусите на уреда могат да се отнесат необходимостта от свързване към електрозахранващата мрежа, шумът при работа на вентилатора и контролът на нивото на горивото.

Освен това, цената на самия пистолет и неговия ремонт ще бъде по-висока, отколкото при аналогични устройства, работещи на газ или електричество.

Основи на избора на дизелови топлинни генератори

Както и при другите отоплителни уреди, скоростта на нагряване и размерите на площта, която може да обхване топлинният пистолет, зависят от неговата мощност. Но освен тази важна характеристика има и други нюанси, познаването на които ще Ви помогне да направите оптималния избор при покупка на уред.

Определяне на необходимата мощност на уреда

От мощността на топлинния пистолет зависи не само разходът на гориво, но и скоростта на нагряване. И въпреки че всички технически характеристики са посочени в придружаващата документация на агрегата, преди покупката си струва да прецените обема и наличието на топлоизолация в помещението, което се планира да се отоплява с помощта на дизелов топлинен генератор.

Средно, малък пистолет с мощност 10 кВт може да затопли до 100 m2 при височина на таваните не повече от 2,5 метра, но за по-точни изчисления можете да използвате специална формула.

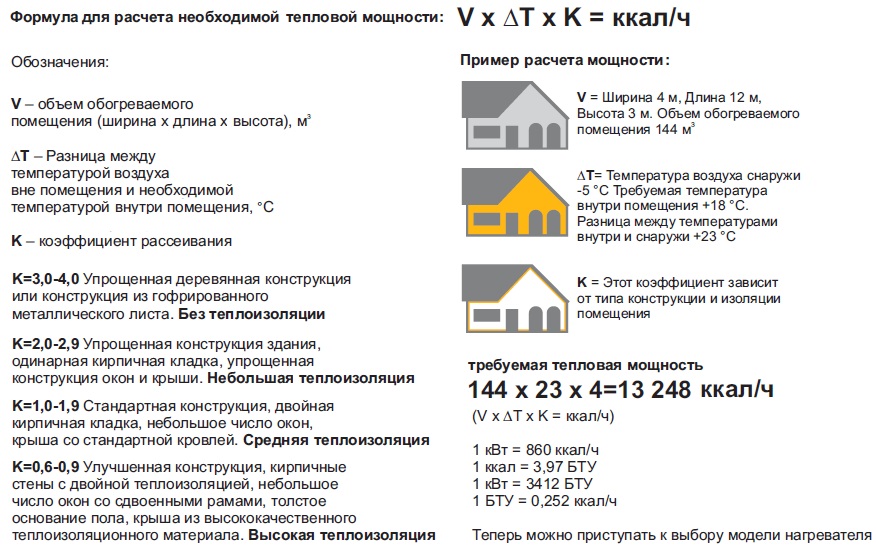

Можете да разберете топлинната мощност на уреда по следния алгоритъм:

1. Изчислете обема на помещението в m3, като умножите стойностите на неговата ширина, дължина и височина в метри.
2. Определете разликата между външната температура и необходимата за помещението.
3. Умножете обема по температурната разлика и коефициента на топлинна загуба.
4. И последният етап – преобразувайте стойността от kcal/час в обичайните kW. За целта трябва да разделите получената цифра на 860.

Стойността на коефициента ще зависи от материалите, от които е построена сградата, и от нивото на нейната топлоизолация:

• „студени“ съоръжения, изработени от дърво или метал, ще имат показател от 3 до 4;
• постройки с минимална изолация, зидария от една тухла и примитивна конструкция на покрива – от 2 до 2,9;
• сгради със средна топлоизолация с двойна зидария, стандартен покрив и малка площ на остъкляване – от 1 до 1,9;
• помещения със стъклени пакети, двойна тухлена зидария, изолирани стени и покрив – 0,6–0,9.

Нека проверим работата на алгоритъма на практика. Например, трябва да се затопли метален хангар до +18 °C, с площ 150 квадрата и височина 4 метра. Средната температура навън през зимния период е с 10 градуса под нулата.

Изчисления:

(150 м2 * 4 м) * 28 °С * 4 = 67200 ккал/час : 860 = 78,14 кВт

Тоест, при избора на модел топлинна пушка трябва да се ориентирате към уреди с мощност 80 kW и нагоре.

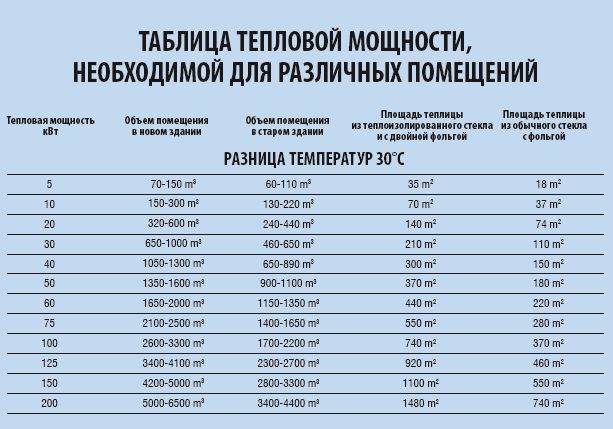

За да се прецени мощността на уреда, могат да се използват данните от таблицата, в която са дадени съотношенията между характеристиките на топлогенераторите и различните обеми на сгради, като се отчита температурна разлика от 30 °C.

А показателят за разход на гориво макар и да изглежда важен параметър, всъщност е доста условен. Защото независимо от техническите си възможности, уредът ще изразходва толкова гориво, колкото е необходимо за отопление на конкретната сграда, въз основа на зададената от Вас температура, обема на помещението и качеството на топлоизолацията.

Други немаловажни нюанси

Когато сте определили най-важните параметри (мощност и начин на нагряване), трябва да обърнете внимание и на други характеристики.

Например, такъв нюанс като формата на пръв поглед изглежда изключително „въпрос на вкус“, още повече че практически всички пушки имат вид на удължен цилиндър. Но от уредите с висока мощност е по-добре да се избират правоъгълни агрегати – те имат по-голяма площ на разпространение на нагрятия въздушен поток.

Правоъгълна пушка с няколко дюзи ще позволи бързо да се обработи голям обем въздух, поради което се използва широко за сушене на материали в строителството и за организиране на отопление за няколко стаи едновременно.

Други технически особености:

1. Топлоизолация на корпуса – температурата на повърхността на самото устройство при работа не трябва да надвишава 40 градуса.
2. Мобилност – удобно е, когато уредът е оборудван с колесна база, но леките пушки с мощност до 22 kW могат да се монтират просто върху стабилна основа. В този случай трябва да се обърне внимание на масата на комплекта, материала и здравината на поддона.
3. Ниво на шум – колкото по-мощен е вентилаторът на устройството, толкова по-силен ще бъде „музикалният съпровод“ при неговата работа.
4. Възможност за регулиране на температурата – уредът трябва да бъде оборудван с дръжка или бутон, чрез които можете самостоятелно да програмирате параметрите на термостата.
5. Работа от акумулатор – ако обектът не е свързан към електропреносната мрежа, можете да изберете пистолет, работещ с акумулатор. Консумацията на електроенергия на уреда не е висока (основно захранването е необходимо за вентилатора), варира в диапазона 100-500 W/h, поради което дори автомобилен акумулатор ще бъде достатъчен за непрекъсната работа в продължение на няколко часа при полеви условия.

Също така при покупка си струва да се информирате за наличието на защитна система срещу прегряване (някои производители я предлагат като отделно устройство). За безопасна работа е желателно пистолетът да бъде оборудван с автоматичен контрол на нивото на нагряване и изключване при недостиг на гориво.

За пистолети с директно нагряване е забранено да се използва гориво от типа на мазут, алкохол, ацетон и бензин, което може да повреди агрегата, да предизвика пожар или експлозия на горивни пари.

Видът и параметрите на препоръчваното гориво – още един важен нюанс, който трябва да уточните с продавача на оборудването. За повечето дизелови пистолети се препоръчва използването на осветен (авиационен) керосин или „зимно“ автомобилно дизелово гориво, отговарящо на ГОСТ 305-82.

Ако няма възможност да закупите топлинен пистолет, можете да го изработите сами. А какво е необходимо за това, прочетете тук.

Пуск и правила за безопасна експлоатация

Обикновено уредите се доставят в частично разглобен вид. Тоест ще трябва да фиксирате „цевта“ на пистолета върху колесната количка и да монтирате дръжката (или металните дъги). Ако става въпрос за пистолет с директно нагряване, остава само да напълните горивния резервоар, да включите щепсела на уреда в електрическата мрежа, да зададете температурата на нагряване и да натиснете ключа за захранване.

Благодарение на вградения термостат пистолетът автоматично ще спре работа, когато въздухът се затопли, и ще се включи отново при спад на температурата – така уредът пести гориво и изключва възможността за прегряване.

За пуск на оборудването трябва да се уверите, че са спазени следните правила за безопасност:

1. Пистолетът е поставен върху стабилна и равна хоризонтална повърхност, изработена от незапалими материали, например бетон. Ако подът е дървен, можете да поставите под агрегата листов метал.
2. Разстоянието от дюзата, от която ще излиза потокът горещ въздух, до най-близкия обект – минимум 2 метра (отдясно и отляво е желателно да се спазва разстояние от 80-100 см).
3. Преди първия пуск или след продължително съхранение се препоръчва да отворите корпуса и ръчно да завъртите перката на вентилатора, за да се уверите, че се върти свободно.
4. При необходимост от дозареждане, уредът 'сигнализира' с прекъснато горене или отделяне на бял дим. За да долеете гориво, задължително изключете пистолета от електрическата мрежа.
5. Винаги изключвайте пистолета с ключа и изчаквайте пълното спиране на вентилатора. При уредите с непряко нагряване този процес може да отнеме 2-5 минути, но той е необходим за охлаждане на горивната камера. Едва след това можете да извадите щепсела на уреда от мрежата.

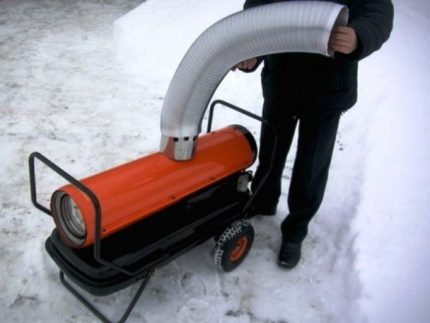

За стартиране на дизелов пистолет с непряко нагряване първо трябва да монтирате комин – кръгла тръба от незапалим материал с дължина максимум 3 метра. Ако е необходим изход на голямо разстояние, за тази цел е удобно да използвате гъвкава алуминиева гофрирана тръба, но тя ще трябва да се сменя няколко пъти през отоплителния сезон.

За извеждане в близко разположена вентилация можете да намерите парче стоманена тръба, което ще издържи много по-дълго.

Траекторията на комина за пистолет с непряко нагряване трябва да се полага по права линия, като максимално допустимо е само едно огъване до 90 градуса.

Що се отнася до поддръжката, за безпроблемна работа на дизеловите топлинни генератори ще е необходимо периодично да промивате въздушните филтри и да почиствате горивната камера от сажди/прах. Също така е важно да следите за чистотата на вътрешните стени на агрегата в областта на дюзата и двигателя.

Преглед на производителите на топлинни оръдия

На пазара на промишлени нагреватели е представен широк асортимент от пистолети с пряко и непряко нагряване, работещи на дизелово гориво. Но за да купите надежден топлинен генератор и впоследствие да нямате проблеми с неговата поддръжка и подмяна на износени части, трябва да се ориентирате не само към цената и техническите параметри, но и към изпитани във времето марки.

Например, Master Climate Solutions е един от признатите лидери на пазара за климатично оборудване. Благодарение на широката производствена и дилърска мрежа, дизеловите топлинни пистолети с непряко и пряко нагряване от Master могат да се намерят в почти всеки град и голям строителен магазин.

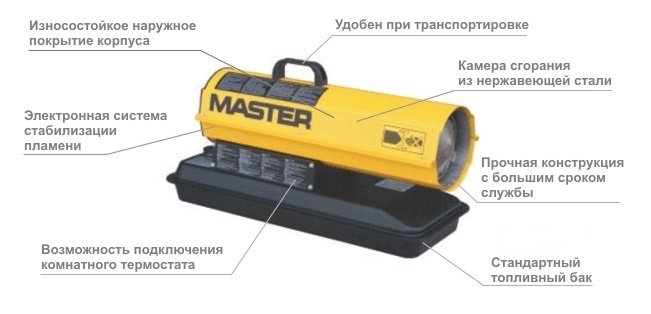

Правоточен уред Master B 35 с мощност 20 kW и горивен резервоар от 15 литра е отличен вариант за обслужване на малки складове, хангари, оранжерии.

Топлинните агрегати Master работят на дизел, солариум или пречистен керосин, отличават се с качествено сглобяване и компактни размери.

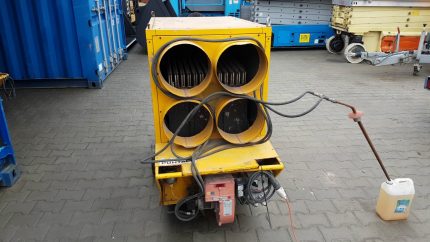

Мощността варира от 10 kW при простите пистолети с пряко нагряване до 220 kW при топлинните инсталации с няколко дюзи.

За бързо отопление на големи помещения е удобно да се използват мощни дизелови топлинни генератори, които могат да насочват няколко потока топъл въздух едновременно, например топлинната инсталация Master BV 460 Е.

Дизелните топлинни пушки Ballu от италианската марка Biemmedue също се доказват добре (въпреки че в реда производител по-често може да се види вече традиционен Китай). Техните агрегати са добре защитени от студ и, благодарение на предварителното загряване на горивото, могат да се използват дори при мраз до -30 °C.

Конструкторите обърнаха специално внимание на защитната система – корпусът на уреда е изработен от неръждаема стомана и практически не се нагрява дори при най-мощните инсталации.

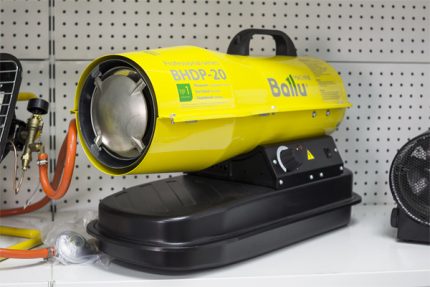

Един от топ моделите в гамата пушки с директно нагряване – Ballu BHDP-20, който беше високо оценен от потребителите за добрата си мощност, автоматичен контрол на температурата на нагряване и многостепенна система за безопасност.

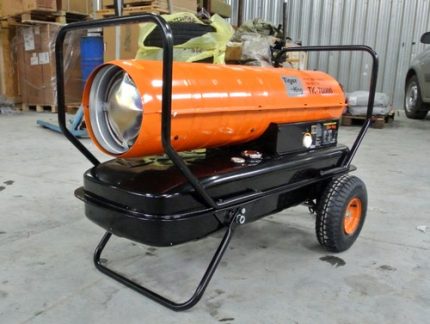

Популярни са и южнокорейските агрегати от Tiger King и Kerona. Техните дизелни пушки са оборудвани с качествена електроника – термостати, които гарантират защита от прегряване и икономичен разход на гориво, информативен дисплей, фотоелектронен датчик, контролиращ работата на запалването, и други приятни допълнения.

Дизелните топлинни пушки от корейски производители са отлично адаптирани към руските реалности – ниски температури и прекъсвания на напрежението в електрозахранващите мрежи, а някои модели могат да работят и от акумулатор, например като ТК-70000 с мощност 65 kW.

Добри отзиви от потребители заслужиха и топлинните агрегати от други чуждестранни марки – Elitech, Firman, Kroll, Oklima, Daewoo, HYUNDAI, Patriot.

Ако предпочитате продукция от местно производство, обърнете внимание на дизелните пушки ПрофТепло, Интерскол и Зубр.

Изводи и полезно видео по темата

За да получите визуална представа за устройството на самия уред, неговите експлоатационни възможности и правилата за избор, предлагаме да се запознаете със следните видеоклипове.

Видеото представя подробен преглед на пушка с индиректно нагряване Master BV 77 E с технически характеристики и измервания на температурата на въздуха на изхода от устройството:

Съвети и формула за изчисляване на необходимата мощност на топлинна пушка за отопление на помещения от различен тип са представени във видеото:

Във видеото е обяснено подробно как работят дизелните топлинни пушки, достъпно са представени техните разновидности и са отбелязани особеностите на приложение за различни помещения:

Благодарение на високата мощност и КПД, дизелните топлинни пушки заемат водещи позиции сред промишлените топлинни генератори. И въпреки че уредът не е евтин, цената му ще се изплати при експлоатация.

Затова, ако трябва да организирате бързо и икономично отопление на помещения, дизелната пушка – добър избор. Впрочем, винаги можете да се консултирате със специалисти, които ще посъветват и начина на отопление, и оптималния модел нагревател.

Ако при запознаване с информацията възникнат въпроси или имате препоръки за нашите читатели, моля, оставете своите коментари в разположения по-долу блок. Там също можете да споделите опит от използването на дизелови топлинни пушки.
