Топлинен пистолет със собствени ръце: варианти за изработка на различни видове гориво

С помощта на топлинни пистолети може бързо да се повиши температурата на въздуха дори в помещения с голям обем, поради което те с такъв успех се използват за отопление на ферми, оранжерии, складове и други производствени сгради.

Но ако търсите евтин уред за частно ползване: отопление на гараж, техника или сушене на довършителни материали – решение може да бъде самоделка, изработена от напълно достъпни компоненти. А как правилно се сглобява топлинен пистолет със собствени ръце ще разгледаме в тази статия, като ви предложим три прости варианта.

Но за начало нека се запознаем с основните разновидности на тези уреди и техните особености. Също така ще обърнем внимание на правилата за безопасна експлоатация.

Разновидности на топлинните пистолети и техните особености

Принципът на действие при всички пистолети е практически еднакъв – те засмукват студен въздух, нагряват го и го разпръскват из помещението с топъл поток. Основните конструктивни елементи при топлинните генератори са: корпус, двигател, вентилатор (освен ИК уредите) и нагревателен елемент.

Основното различие на уредите, от което зависи тяхната мощност и производителност на работа, е източникът на енергия.

За отопление на производствени площи се използват промишлени пистолети с голяма мощност, а за малки помещения, включително и жилищни, са предназначени битови уреди от 1-10 kW

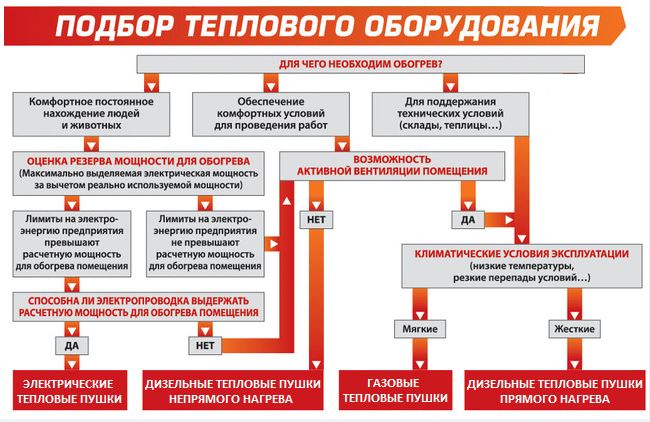

Нека разгледаме съществуващите видове топлинни пистолети и нюансите на тяхната експлоатация.

Вид №1 — агрегати на течно гориво

Най-мощните пистолети, широко използвани за производствени, строителни и селскостопански нужди, работят на течно гориво (дизел, солариум, бензин, керосин и дори отработено масло). Горивото се възпламенява директно в камерата на пистолета и нагрява нагнетявания от компресора въздух до високи температури.

Благодарение на незамръзващото гориво такива агрегати са ефективни дори на открито при температури от -30 градуса и по-ниски.

Уредите с пряко нагряване могат да се използват само в добре проветриво помещение, в противен случай рискът от отравяне с въглероден оксид е висок, докато пистолетите с комин „дават“ чист въздух без вредни примеси.

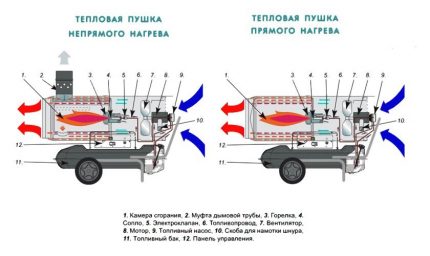

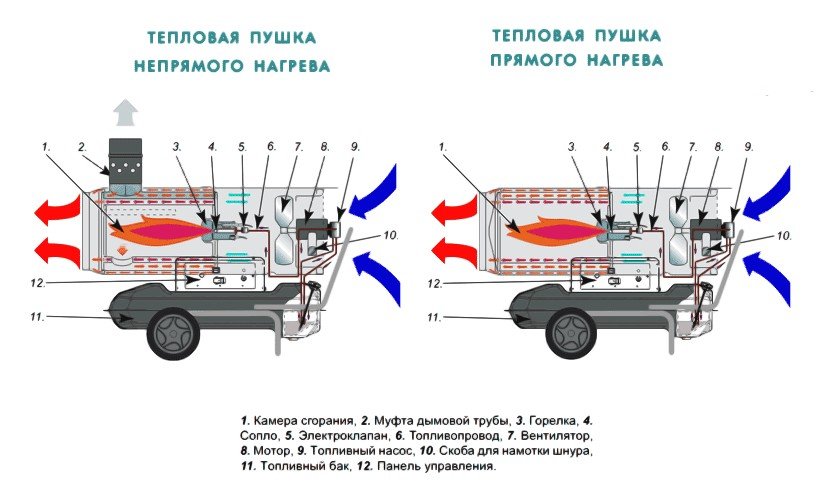

По тип нагряване се разделят на:

1. Прякоточните – най-мощните уреди сред всички разновидности топлинни пушки, които впечатляват с производителността си. Техният КПД уверено достига 100%, максималната мощност – 220 кВт, а температурата на изходящия въздух – до 400 градуса. Но въпреки толкова високата ефективност, приложението на такива пушки е ограничено до нежилищни сгради, където няма хора или други живи същества, и открити строителни площадки. А всичко това, защото при директно нагряване в горещия въздушен поток остават вредни за здравето вещества.
2. Агрегатите с непряко нагряване – имат затворена горивна камера, оборудвана с отвеждащ комин, поради което могат да се използват в помещения с хора. И въпреки че КПД на такива уреди е значително по-нисък от този на прямоточните (около 60%), благодарение на минималното електропотребление и ниската себестойност на горивото те са популярни и в промишлен мащаб, и за частно ползване.

В зависимост от наличието и качеството на филтрите, както и от други конструктивни нюанси, съществуват дизелови или многогоривни пушки.

Първите предпочитат „зимно“ ДП, керосин и дизел, вторите приемат отлично и по-евтини видове гориво, включително отработено масло, поради което са особено търсени при отопление на автосервизи, бензиностанции и други помещения, където това гориво е в изобилие.

Обзор на най-добрите производители на пушки с пряко и непряко нагряване представихме в тази статия.

Вид №2 — топлинни генератори на газ

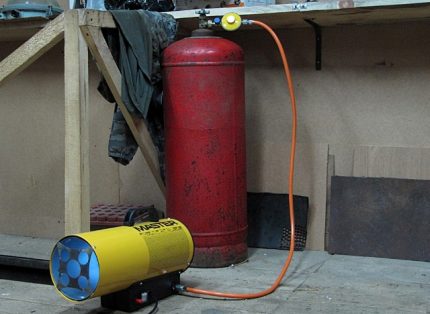

Газовите топлинни пушки могат да играят роля на стационарни нагреватели и да се свързват към магистрален тръбопровод с природен газ. Но могат да се използват и като подвижни конструкции, ако се снабдите с бутилка с втечнен пропан/бутан, която е препоръчително да се оборудва с редуктор за безопасна експлоатация.

Както и течногоривните, газовите пушки се подразделят на уреди с пряко и непряко нагряване.

Прякоточните газови пушки отделят много по-малко вредни за здравето вещества в сравнение с дизеловите аналози, поради което се използват широко в животновъдни ферми и за отопление на помещения с хора и добра вентилация.

Принцип на работа на газовия агрегат:

• Потокът газ постъпва в горелката в камерата.
• Запалването възпламенява горивото и загрява топлообменника до висока температура.
• Вентилаторът осигурява циркулация на потоците от студен и горещ въздух.
• Продуктите от изгарянето на газ или остават в потока (при пряко нагряване), или се извеждат в комина.

Към недостатъците на уреда могат да се отнесат силната работа (към шума на вентилатора се добавят и силни пукания при свързване към бутилката) и необходимостта от редовно проветряване на помещението.

Мощността на газовите топлинни генератори достига 140 кВт, което далеч надвишава електрическите уреди, но отстъпва на дизеловите агрегати. Основните предимства са бързо отопление на помещението и ниска себестойност на горивото.

Вид №3 — електрически топлинни пистолети

Вътре в металния корпус на уреда се намира отворена спирала или ТЕН, който превръща електрическия ток в топлинна енергия. Благодарение на работата на вентилатора, въздухът циркулира покрай нагревателния елемент, повишава температурата си и излиза от «дулото» на оръдието вече топъл.

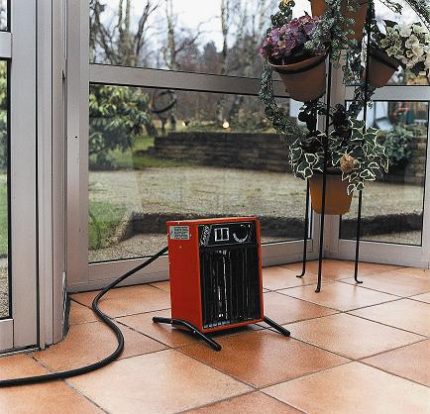

Електрическите топлинни оръдия са универсално решение за отопление както на жилищни помещения, така и на малки производствени или търговски сгради, в които постоянно има хора.

Предимства на електронагревателите:

• Липса на вредни изпарения – уредът е екологично чист и не замърсява въздуха с отработени газове от гориво.
• Достъпност на енергийния източник – за маломощни уреди е достатъчна обикновена електрическа мрежа от 220 W, но уреди с характеристики от 5 kW изискват свързване към трифазна мрежа.
• Ниска цена – електроуредите спадат към най-евтиния сегмент на топлинните оръдия.
• Възможност за работа при ниски температури.
• Не се нуждаят от дозареждане.

Освен «обвързването» с електричество, от недостатъците можем да отбележим ниската мощност на уреда (от 1 до 45 kW) – за открити пространства или лошо изолирани сгради те са малоефективни. Също така ТЕН-овете силно изсушават въздуха, затова помещението ще трябва редовно да се проветрява. И основният минус на всяка електротехника – внушителните сметки за електричество.

Вид №4 — водни и инфрачервени уреди

И ще завършим прегледа на асортимента с два вида топлинни генератори, които имат съществени конструктивни разлики от другите оръдия.

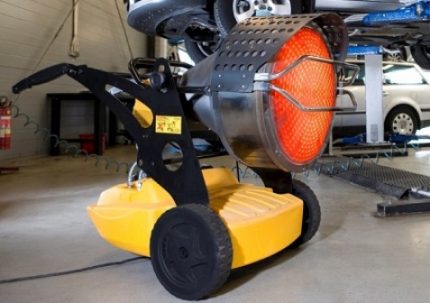

В инфрачервените уреди топлинната енергия се преобразува в поток от инфрачервено лъчение, което загрява въздуха вторично, тъй като основният обем топлина отива към обектите, към които е насочено «дулото». Затова такива нагреватели се използват широко при големи студове за стартиране на техника, както и в строежа – за сушене на материали, замазка, мазилка, лакирани изделия. Самият апарат работи на дизел.

ИК-оръдията са ефективни за отопление на техника или други обекти на открито – на работата им не пречи нито студът, нито силният вятър.

Колкото повече «ребра» има на външния корпус на агрегата, толкова по-бързо ще се затопли помещението, а при достигане на нужната температура устройството самостоятелно ще спре обдухването с помощта на вграден термостат.

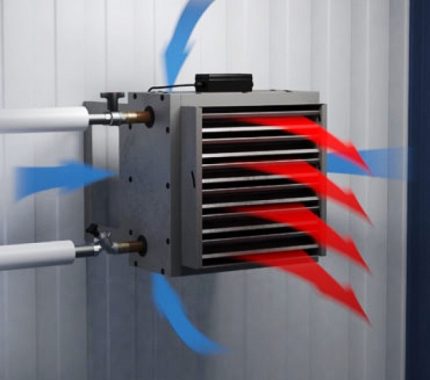

Конструкцията на водното оръдие е допълнена с топлообменник с гореща вода. По същество, това са познатите калорифери или допълнителна батерия с вентилатор, която се присъединява към системата на централното отопление.

Същността на работата на уреда е проста – циркулиращата гореща вода отдава топлината си на тръбите на топлообменника, те нагряват въздуха, а вентилаторът го разпределя по целия обем на помещението.

Варианти за самостоятелно изработване на топлинни пистолети

Ако водният и инфрачервеният агрегат е по-добре да се закупи готов, то електрическият, дизеловият и дори газовият нагревател може напълно да се изработи самостоятелно.

Нека разгледаме по-подробно последователността на работите по изработване на прости маломощни топлинни пушки.

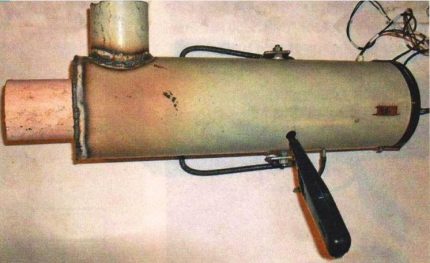

Самоделка #1 — газов пистолет със собствени ръце

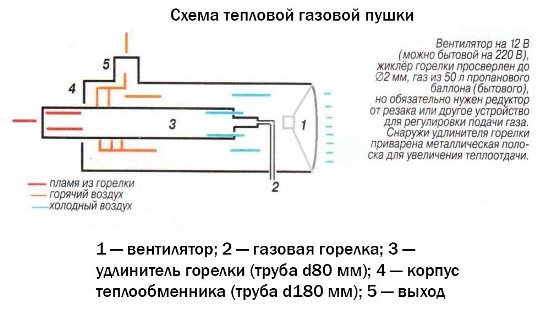

За отопление на гараж, вила или малка оранжерия може да се направи топлинен агрегат, който да бъде свързан към газова бутилка. Но за това ще ви трябват ъглошлайф, бормашина със свредла за метал и заваръчен апарат.

Никога ли не сте се занимавали със заваряване? В такъв случай препоръчваме кратко обучение по електрозаваряване за начинаещи.

От размера на пушката зависи и нейната производителност, но за отопление на помещение до 20 м² е напълно достатъчна мощност от 2-3 кВт.

За сглобяване на конструкцията ще са необходими следните елементи:

• дебелостенна огнеупорна тръба, която ще играе ролята на корпус, с дължина 1-1,5 м и диаметър до 18 см;
• втора метална тръба с по-малък диаметър – за горивната камера;
• метални пластини-ленти с дебелина 2 мм – 4-8 броя;
• горелка (може от газов котел или газова колонка);
• маркуч с редуктор за регулиране на подаването на газ;
• вентилатор, чийто размер съвпада с вътрешния диаметър на бъдещия корпус;
• арматура за крачета или подставка, на която ще бъде поставена пушката.

Поетапна инструкция за изработка:

1. В тръбата трябва да се пробият отвори от двете страни на разстояние 2-3 см от ръба. Първият е предназначен за подаване на газ, затова неговият диаметър трябва да съвпада с размера на маркуча. Вторият – за изходящ патрубок с горещ въздух, с диаметър около 5 см.
2. Вътре в корпуса се вкарва по-тясна тръба – бъдещата горивна камера. Към нея трябва да се заварят метални пластини, които надеждно ще фиксират конструкцията, като тази «сърцевина» се поставя така, че нейният край да излиза извън границите на голямата тръба.
3. От метален лист с ъглошлайф се изрязва, а след това се заварява кръг с такъв размер, че да затвори херметично крайното разстояние, образувало се между вътрешната и външната тръба.
4. Сега в горивната камера се монтира горелка (някои майстори я заменят с метална наставка от душ, но е по-добре да се използва заводска част). След това се пробива отвор за запалване и се присъединява маркуч за подаване на газ.
5. Затваря се отворът на корпуса от втората страна с вентилатора, който се фиксира с самонарезни винтове към метален фланец и се заварява към тръбата.
6. За правилното инсталиране на устройството е важно да се обмисли стабилна основа, например да се направи рамкова конструкция от стоманена арматура.

След сглобяване на топлинната пушка трябва да се провери качеството на шевовете и херметичността на всички съединения (особено на газовия маркуч). Едва след това може да се направи пробен пуск: запалете горелката през отвора за запалване, отворете вентила за подаване на гориво, уверете се, че газът е запален, и включете вентилатора.

Разходът на гориво в такова устройство ще зависи от обема на газовата бутилка, а ще трябва ръчно да контролирате нагряването и да изключвате агрегата, в противен случай той ще работи, докато целият газ не изгори

Допълнително можете да оборудвате пистолета с терморегулатор, за да спира, когато температурата в помещението достигне програмираната стойност (и съответно да се включва при понижаване на градуса)

А контролирането на мощността на въздушния поток ще помогне шибър или въртяща се клапа, монтирана между самоделния метален и фабричния фланец на вентилатора

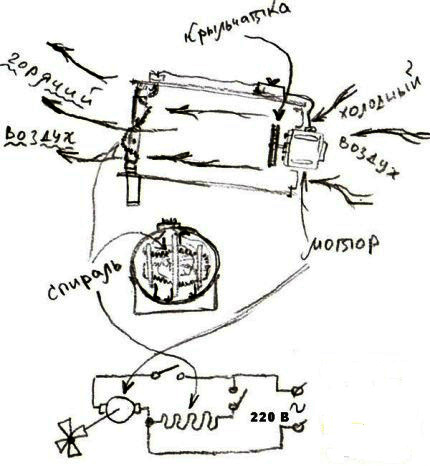

Самоделка #2 — електрически нагревател с ТЕН

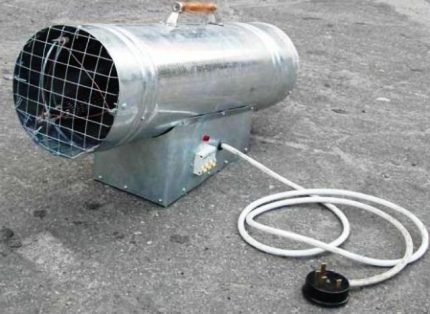

Топлинният пистолет, работещ от електрическата мрежа, е най-простият за изработка уред. Вярно е, че поради големия разход на електроенергия рядко го използват като основно отопление, но това е добър вариант за намаляване на влажността и бързо затопляне на помещение за нощувка в дачна къщичка или по време на работа в гараж, работилница

За разлика от дизеловите и газовите агрегати, електрическите пистолети не генерират открит пламък и не изхвърлят вредни съединения във въздуха, поради което те могат да бъдат наречени най-безопасните конструкции за самостоятелно изработване и последваща експлоатация

За изработката ще са необходими:

• Заготовка за корпуса – това може да бъде лист от поцинкован метал с дебелина 1 мм, азбестова тръба, стара тенджера или друг съд с диаметър до 25 см (по-добре да се съобразявате с размерите на вентилатора и ТЕНа)
• Нагревателен елемент.
• Електродвигател с работно колело – в зависимост от размерите и мощността на пистолета, това може да бъде както вентилатор от битова аспирация, така и елемент от стар съветски прахосмукачка
• Превключвател, който прекъсва и свързва веригата в мрежата
• Колодки за фиксиране на нагревателя
• Предпазни автомати – за спиралата на 25 А и за двигателя на 6 А

Първо изработваме корпус с диаметър 20-25 см – ако това е лист желязо, трябва да го огънете, като му придадете форма на цилиндър, да го заварите или закрепите с нитове. Вътре в цевта се поставя ТЕН и се закрепва под прав ъгъл спрямо стените на корпуса

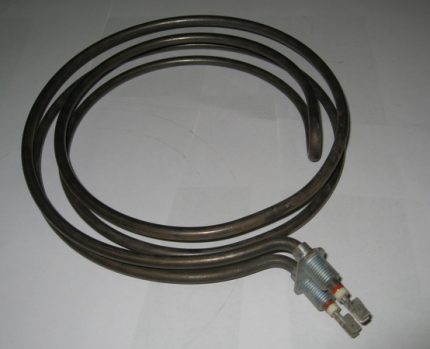

Като нагревателен елемент можете да използвате закупен ТЕН за 2 kW или част от електрическа печка, ютия, бойлер – всичко зависи от изискваната мощност на уреда

Вместо готови нагреватели можете да използвате нихромова нишка, навита на рамка от лента от азбестов лист или друг подходящ материал. Такава конструкция ще заеме по-голяма площ (практически на цялата дължина на тръбата) и съответно ще затопля помещението по-бързо

Вторият край на топлинния пистолет се затваря с вентилаторно колело и се фиксира на стандартните крепежни елементи. След това остава да свържете отделно нагревателния елемент и вентилатора към мрежовия кабел чрез предпазители и да присъедините превключвател, който изключва електрическата мрежа.

Задължително условие – всички проводници и краищата на спиралата от външната страна на пистолета трябва да бъдат внимателно изолирани.

За да регулирате скоростта на нагряване на въздуха, можете да използвате в една конструкция няколко нагревателни елемента с различна мощност, например 1 и 2 kW, които ще работят както заедно, така и поотделно.

Ако за корпуса е използван метален лист, трябва да помислите за допълнителната му топлоизолация и подставка от същата арматура. А за удобно транспортиране трябва да оборудвате пистолета с 1-2 дръжки.

Не искате да си усложнявате живота с изработка на самоделка? В този случай е по-лесно да купите готов пистолет в магазина – препоръчваме да се запознаете с най-добрите производители на такова оборудване.

Самоделка #3 — дизелов пистолет

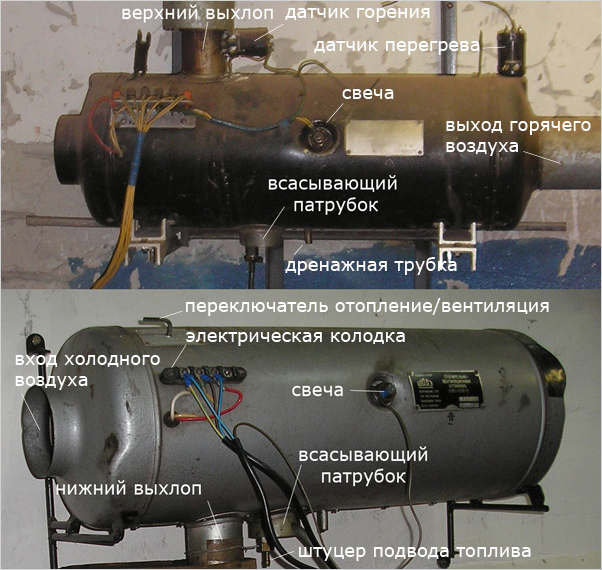

За да сглобите агрегат, работещ с течно гориво, трябва да изработите три основни елемента на конструкцията – корпус, горивна камера и горивен резервоар, оборудван с помпа. А за това ще ви е необходим заваръчен апарат и добър опит в работата с него.

Важно е да проектирате конструкцията така, че между горната част с горелката и резервоара с гориво да има разстояние не по-малко от 15 см.

Алгоритъм на действията за сглобяване на пистолет с течно гориво:

1. За корпуса трябва да изберете цилиндричен съд или поцинкована тръба с голям диаметър. Вътре се поставя горивна камера – дебелостенна тръба с диаметър наполовина по-малък от корпуса, в края на която се закрепва дюза. Също така горивната камера трябва да бъде оборудвана с искрообразуващо устройство, например пиезозапалване или свещ.
2. След монтиране и центриране на камерата, външният корпус се запоява от едната страна, а от другата – се затваря с вентилатор. Остават все още отворени само технологичните отвори за тръбата за отвеждане на дима и за дюзата.
3. За горивото трябва да изберете съд с обем от 5-10 литра. Можете да купите готов резервоар или да го направите сами, основното изискване е да бъде изработен от материал с ниска топлопроводимост, изключващ прегряване на конструкцията. Ако такъв не се намери, вземете метален съд и просто го обвийте с топлоизолация.
4. След това трябва да разположите между горния корпус и долния горивен резервоар помпа с високо налягане и очистващ филтър.
5. Сега свързваме дюзата с помпата и филтъра чрез червено-медна отгрята тръба за подаване на гориво, а вентилаторът оборудваме с димер и го свързваме към електрическата мрежа.
6. На заключителния етап остава да заварите към корпуса тръба с тръба или гофрирана тръба за отвеждане на продуктите от горенето.

Преди да направите пробен пуск на уреда, задължително го покажете на професионалист – например на специалист от автосервиз.

Правила за безопасно използване на пистолети

Не е тайна, че всички самоделни уреди са обекти с повишена опасност, тъй като неправилното проектиране и сглобяване може да причини пожар, токов удар и други неприятности.

Но повечето от злополуките се случват не толкова по вина на конструкторски грешки, колкото поради елементарно пренебрегване на мерките за безопасност.

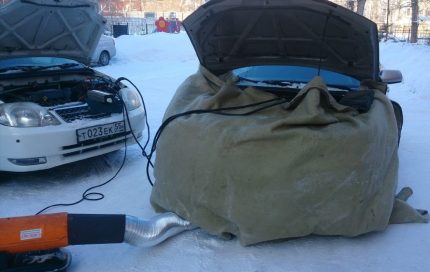

Отоплението с топлинни пистолети е търсена услуга за „реанимация“ на техника през студения сезон, но при това е важно да се осигури равномерен топлинен поток и да не се допуска допиране на замръзнали части на автомобила до горещите елементи на нагревателя.

Напомняме основните правила за експлоатация:

1. Всички топлинни пистолети с директно нагряване могат да се използват само при наличие на добра (за предпочитане принудителна) вентилация. Но дори и при такива условия престоят повече от няколко часа в помещение с правотоков дизелов или газов топлинен пистолет е свързан с главоболие и други симптоми на отравяне.
2. Корпусът на топлинния пистолет (особено ако е изработен от метал) силно се нагрява по време на работа, тъй като за разлика от фабричните модели, самоделните уреди не са оборудвани с топлоизолационни слоеве вътре в корпуса. Затова е важно да се осигури стабилна основа, която да предотврати самоволното претъркулване на цилиндъра, и незагряваща се дръжка.
3. „Дулото“ на агрегатите с отворени горелки трябва да се покрие със защитен мрежест екран, а електрическият пистолет е желателно да се оборудва със заземяване.
4. Никога не насочвайте потока горещ въздух към канистри с гориво или газови бутилки. Освен това разстоянието от изхода на горещия въздух до най-близкия обект трябва да бъде не по-малко от 2 метра.
5. За запалване на горелката в газовия и дизеловия топлинен пистолет използвайте специална запалка с дълга дръжка.
6. Преди изключване оставете вентилатора да работи без подаване на гориво за няколко минути, за да може той да охлади уреда.

И последно – колкото и да сте уверени в качеството на сглобяването и безопасността на съединенията, никога не оставяйте самоделния топлинен пистолет да работи без надзор.

Изводи и полезно видео по темата

За да получите нагледна представа за топлинните пистолети, работещи с различни енергийни източници, ние подготвихме няколко видеоматериала със съвети от майстори, които вече са сглобили уреди от най-различни подръчни материали. Вероятно един от примерите ще вдъхнови и вас за експерименти.

Газов топлинен пистолет, изработен за отопление на гараж:

Как да направите електрически топлинен пистолет от стар пожарогасител:

Самоделен топлогенератор, работещ с отработено масло:

Електрически топлинен пистолет от обикновена тенджера:

Въпреки че изглежда, че самоделният топлинен пистолет е най-бюджетното решение за отопление на нежилищни помещения, неговото изработване изисква определени знания и опит.

Цената на грешката може да бъде експлозия на оборудване, пожар, отравяне с продукти на горенето и дори човешки живот. Затова реално оценете своето майсторство и помислете: може би си струва да потърсите подкрепата на специалисти или просто да си купите готов уред.

Решихте да сглобите топлинен пистолет от подръчни материали и искате да уточните няколко нюанса? Задавайте своите въпроси на нашите експерти и други посетители на сайта в блока под тази статия.

А може би вие вече ползвате самоделен топлинен пистолет и искате да посъветвате начинаещи в това дело? Споделете уникална снимка на своето творение, пишете препоръки, оставете ценни забележки.
