Топлинен пистолет на отработено масло със собствени ръце: поетапна инструкция за изработване

Термопушките са устройства с помощен характер, използвани за поддържане на комфортен температурен режим при извършване на ремонтни и строителни работи. Но приложението им е по-широко: апаратите се използват и за битови нужди, като в бита се използват много конструктивно интересни самоделки.

Ние ще разкажем как трябва да бъде сглобена термопушка на отработено масло със собствени ръце. В предложената от нас статия са представени най-популярните схеми, дадени са препоръки за грамотно реализиране на разработките. Дадени са съвети за безопасна и безпроблемна експлоатация на изготвените агрегати.

Как работят термопушките?

Отоплителните уреди, които са свързани с термопушките, технологично се изграждат по единен принцип. Конструкцията на такива инсталации обикновено се състои от нагревателен модул и вентилатор, монтирани в общ корпус.

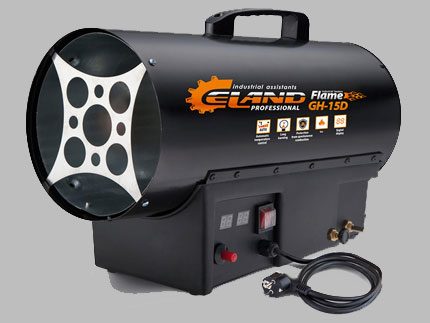

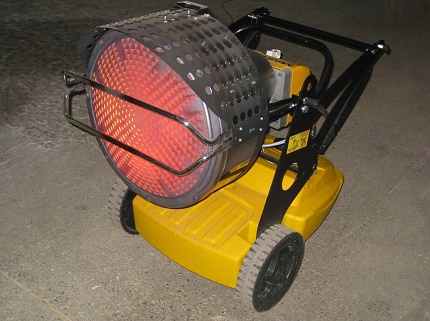

Конструкция на термопушка, изработена в условията на промишлено производство. Компактен, безопасен, удобен апарат, благодарение на който може да се получи необходимото топло за кратко време на действие на устройството.

Разпространеният конструктивен вариант е електрическият. В този случай като нагревател се използва електрически ТЕН. Съществуват обаче и термопушки, при които отоплението се осъществява за сметка на други източници на топлина, например горелки, изгарящи машинно масло.

На ниво битово приложение термопушките често се асоциират с обикновените печки-буржуйки. Но такава конструкция като печката-буржуйка се различава съществено от термопушката, тъй като не предвижда система за принудително разпределение на нагрятия въздух.

Принципът на действие на широка група отоплители, обединени от техническия термин “термопушка”, е разгледан в препоръчваната от нас статия, посветена на устройството и разновидностите на агрегата.

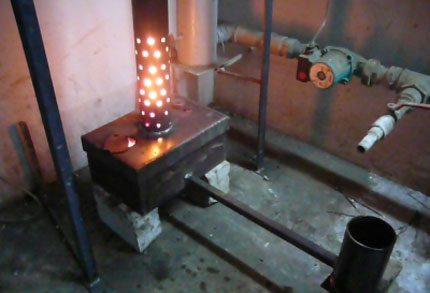

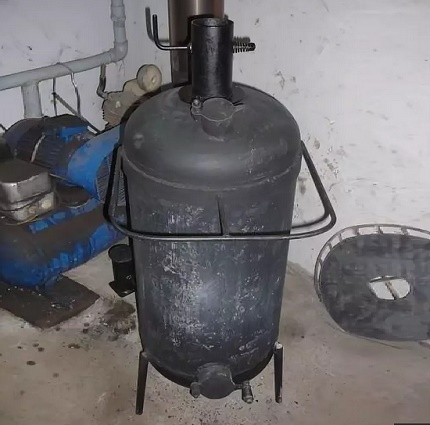

Самоделна печка-буржуйка с захранване с течно гориво, а именно – отработено машинно масло. Конструкцията е съмнителна от гледна точка на безопасност и не съвсем удобна за употреба. Но на основата на такива съоръжения майсторите правят термопушки.

Всъщност създаващите техника домашни майстори успяват да прикрепят вентилационен модул към печките, като по този начин постигат ефекта на термопушка. Нека разгледаме популярна конструкция с нагряване на отработено масло, която често се прави със собствени ръце.

Отработеното масло като евтин вид гориво

Отработеното машинно (техническо) масло изглежда като ефективно гориво за битови отоплителни инсталации. Този вид енергиен ресурс позволява да се спестява от потреблението на електричество и едновременно с това да се получава необходимото количество топлина. Но от екологична гледна точка, изгарянето на отработено масло се приравнява на химически емисии.

Отработеното машинно масло е идеално гориво за домашни печки и топлинни пистолети, направени на ръка. Използването на този вид гориво позволява да се решат две задачи – да се спестят средства и да се оползотвори отработеното масло.

Въпреки това, никой не обръща внимание на екологичния аспект. Основното е да се получи евтина топлина. Освен това, топлинните пистолети на отработено масло, изработени на ръка, често представляват технологично опасно оборудване.

Има немалко примери, когато изгарят няколко частни гаража наведнъж, защото на някой от собствениците на автомобили не му достига топлина и решава да реши проблема с домашен топлинен пистолет на отработено масло.

Затова, когато вземате решение за изработка на подобна отоплителна система, трябва да подходите с пълно разбиране. Необходимо е да се изчислят всички конструктивни варианти, да се обезопаси личната собственост и собствеността на други хора.

Инструкция за реализиране на проекта

Схемата на една от популярните конструкции на топлинен пистолет, работещ на отработено масло, предвижда използването на обикновена стоманена тръба с диаметър 219 мм като корпус.

Размерът на стената на тръбата от 10 мм е напълно достатъчен за дългосрочна експлоатация на уреда. Парче тръба с дължина 780 мм се затваря от краищата със стоманени капаци.

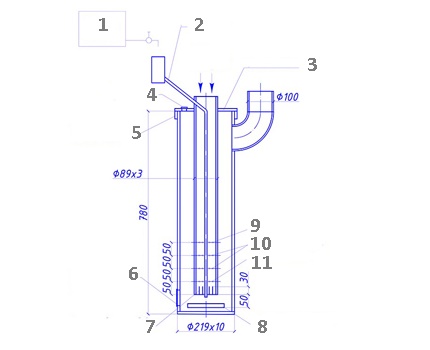

Схема за сглобяване на прост топлинен пистолет със собствени ръце: 1 – маслен резервоар; 2 – дозатор с тръбичка; 3 – горен капак; 4 – наблюдателен прозорец; 5 – бордюр на горния капак; 6 – люк за обслужване; 7 – въздушен патрубок; 8 – купа за масло; 9, 10, 11 – отвори с различен диаметър (3,5 – 5 мм)

При това долният капак се заварява плътно, а горният, увеличен в диаметър до 226 мм, се снабдява с долни бордюри и се прави сваляем. На дъното на корпусната тръба се монтира купа за масло, направена от тръба с диаметър 133 мм и допълнена с горен бордюр.

Горният капак на корпуса на пистолета е снабден с два отвора. Единият за наблюдателния прозорец, вторият за въздушния патрубок. Въздушният патрубок на топлинния пистолет се изработва на ръка от метална тръба с диаметър 89 мм.

Тази конструктивна част, според схемата, се прекарва плътно през централния отвор на горния капак на корпуса и се закрепва към него (заварява се).

Въздушният патрубок се фиксира така, че при монтиран капак разстоянието между дъното му и дъното на купата за масло в корпусната тръба да не надвишава 50 мм.

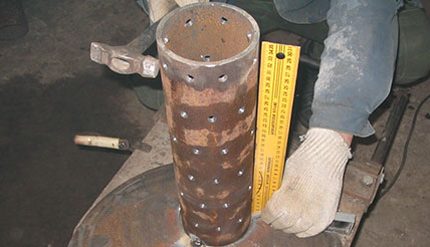

Вариант за изработка на въздушния патрубок. Разпределението и диаметърът на отворите играят важна роля в работата на този детайл от конструкцията на топлинния пистолет. Също така е важна дебелината на метала, която определя дълготрайността на патрубка.

Въздушният патрубок се допълва от маслопровод – медна тръба с малък диаметър (6-10 мм), която преминава във въздушния канал, в централната му част. Свободната част на тръбата, останала отвън, се свързва с междинен съд – регулатор на подаването на отработено масло.

На разстояние 80-100 мм от горния капак на стената на корпусната тръба се изрязва отвор D=100 мм и се заварява отклонение. Това е патрубок, предназначен за свързване на димохода. А от противоположната страна на корпуса, в долната му част, се прави люк с диаметър 100-120 мм за обслужване (запалване). Люкът се разполага на едно ниво с чашата за масло.

Вариант на крайния продукт – топлинен пистолет на отработено масло. Въпреки това е по-разумно горният капак да бъде подвижен, тъй като това опростява не само обслужването на системата, но и техническия ремонт при необходимост.

За извършване на работата по изработката на такъв домашен пистолет, работещ на отработка, е достатъчно да имате под ръка заваръчен апарат, стандартен набор от инструменти и тръбен материал според размерите на схемата.

Също така ще е необходим стоманен лист и метален ъгълник за опорните крака. Основно процесът се състои от заваряване на подготвените детайли. Подготовката на елементите на конструкцията не отнема много усилия и време.

Работа на изготвения нагревател

Принципът на действие на самоделната печка-буржуйка на отработено масло е прост. През медната тръба вътре се подава порция машинно масло. С гориво се пълни чашата в долната част на тръбата и съдържанието се запалва през долния люк.

Затварят люка и наблюдават през наблюдателния прозорец. Оставят да се разгори до работна температура, след което включват постоянна дозирана (капкова) подавка на отработка.

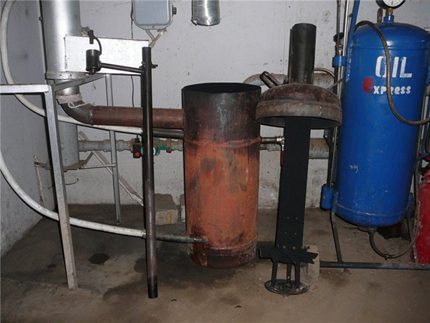

Подготовка на самоделното устройство за стартиране. Капакът с въздушния патрубок се поставя върху корпуса на печката, след което остава само да се зареди системата с масло, да се запали течното гориво и да се регулира капковата подавка на отработка.

Чрез регулиране на капковата дозировка се настройва работата на устройството така, че да не прегрее корпуса. С нагряването на печката ще се нагрява и маслото, постъпващо в дозиращата тръба. Ще се промени характеристиката на точката на възпламеняване на горивото.

Ясно е, че в такива условия без автоматика е изключително трудно да се постигне ясна регулация. Затова, ако няма автоматика, масленият топлинен пистолет не трябва да се оставя без надзор.

Разновидности на схеми с отработено масло

От гледна точка на конструктивните особености съществуват две разновидности нагреватели, работещи на отработено масло:

1. Директно горене.
2. Изолирано горене.

Подобни признаци са в основата на разделянето на подгрупи на дизелови топлинни оръдия. Конструкциите с директно горене се отличават с по-изразена ефективност, но при работа заедно с топлината изхвърлят продукти на горене, вредни за здравето.

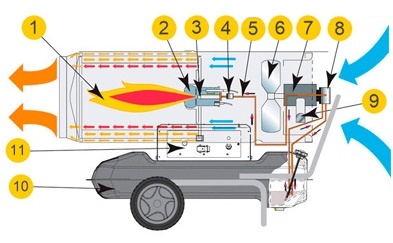

Схема на инсталация с директно горене за промишлено производство: 1 – горивна камера; 2 – маслена горелка; 3 – дюза на горелката; 4 – клапан с електрозадвижване; 5 – захранваща тръбичка; 6 – вентилатор; 7 – електродвигател; 8 – помпа; 9 – енергиен блок; 10 – резервоар за масло; 11 – командно табло

Устройството с директно горене не е трудно да се направи със собствени ръце. Освен това има възможност за реализиране на мобилен проект. Подобни оръдия се произвеждат на ниво промишлено производство. Може на базата на промишлена схема да се направи апарат със собствени ръце.

За работа ще са Ви необходими:

1. Резервоар с подходяща форма и размери.
2. Облекчена метална тръба (неръждаема стомана).
3. Аксиален вентилатор.
4. Миниатюрна горивна помпа.
5. Горелка за техническо масло.

Масленият резервоар се оборудва с колела и дръжка. Вътре в стоманената тръба, в задната ѝ половина, се монтира вентилатор с горивна помпа, система за подаване и впръскване на гориво, маслена горелка.

Предната половина на тръбата (вътрешната част) на нагревателя се оборудва с допълнителни защитни плочи. Непосредствено на изхода се прави ограничител на пламъка. Ето и цялата конструкция.

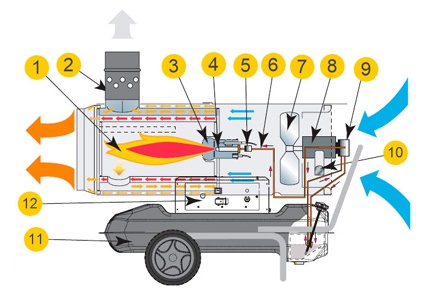

Схема на инсталация с изолирано горене: 1 – горивна камера; 2 – патрубка на комина; 3 – маслена горелка; 4 – дюза на горелката; 5 – клапан с електрозадвижване; 6 – захранваща тръбичка; 7 – вентилатор; 8 – електродвигател; 9 – горивна помпа; 10 – енергиен блок; 11 – резервоар за масло; 12 – командно табло

Практически по същия принцип се изработва топлинно оръдие с изолирано горене. Разликата с първата конструкция се отбелязва само в добавянето на предната област на патрубката на комина и създаването на изолирана горивна камера.

При устройството на горивната камера вътре в тръбата диаметърът на тази част на конструкцията се прави с една трета по-малък от диаметъра на корпуса. Благодарение на такова изпълнение се образуват междутръбни канали. Продуваният през тях въздух излиза през дюзата нагрят.

Особености при експлоатация на самоделките

Да се получи топлина от оръдие на отработено масло не е трудно. Друг въпрос е как да се използва цялата тази инсталация, за да се изключат разливи на отработено масло и опасността от запалването му. Затова особено внимание при изработването на такива конструкции трябва да се обърне също на хранилищата за отработено масло и на системата за захранване на печката с тази работна течност.

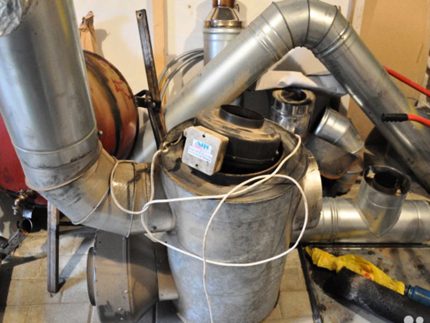

Опит за оборудване с електроника на самоделна инсталация за нагряване на отработено машинно масло. Въпреки това за надеждна система за автоматика е необходимо да се монтират няколко сензора и да се използва многостепенна схема за контрол

За съхранение на гориво е препоръчително да се използват херметични метални съдове, оборудвани със система за дозирано подаване. Поставянето на съдове с машинно масло е допустимо само на места, отдалечени от източници на открит огън, включително на разстояние от самоделна печка.

Не се препоръчва да се използва отработено масло като гориво, ако то съдържа дори малко количество вода. Сместа от машинно масло и вода притежава при горене свойства от „взривен“ характер.

Попадайки в дюзата на горелката, такъв състав се запалва и се изхвърля с висока скорост под формата на маса от горящи маслени капки. Този неконтролируем процес често става причина за пожар.

Компактна, удобна и освен това мобилна топлинна пушка, работеща с течно гориво. Пряка алтернатива на самоделните устройства. Цената на такава инсталация не е толкова висока, че да може напълно да се игнорира вариантът за покупка и да се прави пушка със собствени ръце.

Самоделните нагреватели с директно горене са източници на разпространение на канцерогенни вещества. Използването на такива инсталации вътре в затворени помещения е забранено.

Ако се използва конструкция с изолирана горивна камера и отвеждане на продуктите от горенето извън помещението, трябва да се предприемат мерки за намаляване на замърсяването на околната среда. За някого всички тези изисквания изглеждат като „безполезна хартия“, но истинският конструктор не трябва да пренебрегва общоприетите правила.

Като цяло, топлинната пушка е нещо, което си струва. При условие че се направи наистина качествена във всяко отношение самоделка, използването на подобни устройства не е забранено. Въпреки това, изработването на ефективна система е пропорционално на цената на агрегат от промишлен образец.

За това как се изработват топлинни пушки, способни да работят с различни видове гориво, ще научите от следващата статия, с чието съдържание ви съветваме да се запознаете.
