Как да направите топловентилатор със собствени ръце: инструкции за изработване на самоделно устройство

Топловентилаторът – изключително удобно устройство: мобилно, лесно за употреба, устойчиво на повреди, ефективно. С помощта на такова устройство можете да отоплите жилищна стая само за няколко минути.

Той е устроен толкова просто, че при желание можете да изработите топловентилатор със собствените си ръце. Част от материалите, необходими за реализирането на такъв проект, можете да намерите дори сред всякакви боклуци, натрупани в гаража.

А как да го направите и какво точно ще ви трябва – всичко това ще разгледаме в нашата статия. Ще представим 4 инструкции за изработка на различни топловентилатори от подръчни материали. За по-голяма яснота ще допълним материала с фотоподборки и видеоинструкции за сглобяване на различни варианти на устройството.

Принцип на работа на уреда

Битовите топловентилатори – това са компактни устройства, които лесно можете да инсталирате практически на всяко подходящо място. За работата на устройството е необходимо електричество: както за вентилатора, така и за нагревателния елемент.

Такива устройства често се използват както в апартаменти, така и в гаражи, а дори и за отопление на цехове, оранжерии и други помещения. Всичко зависи от мощността на устройството.

Във всеки модел топловентилатор има три съставни части:

• вентилатор;
• нагревателен елемент;
• корпус.

Вентилаторът прокарва въздушния поток през корпуса, спиралата загрява този въздух, а потоците топъл въздух се разпространяват из стаята.

Ако допълните устройството с елементи за автоматично управление, ще можете да задавате приемлива температура на въздуха. Устройството ще се включва и изключва без човешка намеса, което ще позволи да спестявате електроенергия.

За изработка на самоделен топловентилатор ще ви подхожда обикновен битов вентилатор, чиито размери съответстват на корпуса на устройството. Понякога корпусът се прави, ориентирайки се по размерите на вентилатора.

При експлоатация на топловентилатора е необходимо да се спазват правилата за безопасност. Не трябва да поставяте никакви предмети или материали директно върху корпуса на топловентилатора или твърде близо до защитната решетка.

Ако устройството е оборудвано със система за защита от прегряване, то просто ще се изключи. Но ако този модул не е бил инсталиран по време на сглобяването, може да възникне прегряване на устройството, неговата повреда и дори запалване.

Ръчно изработен вентилаторен нагревател може да бъде почти всякакъв подходящ размер и мощност. Като корпус може да се използва парче азбестоциментна тръба, метална тръба, навит лист метал или дори корпус от стар системен блок.

Обикновено първо се избира вентилатор и се прави нагревателна спирала, а след това се определя типът на корпуса на устройството в зависимост от неговото съдържание.

Най-важният момент при създаването на този нагревателен уред – безопасност: пожарна и електрическа.

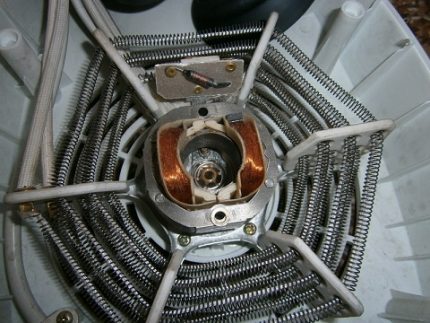

Нагревателната спирала в домашно изработените устройства най-често е от открит тип, просто се навива от подходяща тел. Непосредственият контакт с нагорещената спирала може да доведе до пожари, изгаряния и т.н.

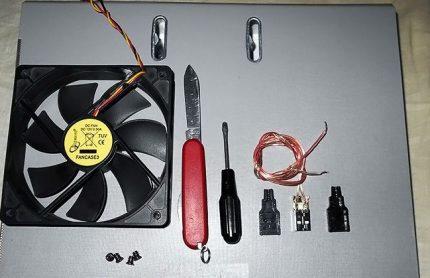

За да направите вентилаторен нагревател със собствени ръце, ще ви трябват най-обикновени инструменти, както и основни познания по монтаж на битово електрооборудване.

Затова спиралата трябва да се закрепи правилно вътре в корпуса, а отвън устройството да се затвори с надеждна решетка. Внимание изисква и монтажът на електрозахранването на уреда.

Всички контакти трябва да се изолират, отдолу обикновено се прави основа от материали, които не провеждат ток: гума, шперплат и т.н.

Варианти на нагревателен елемент за самоделка

Преди да пристъпите към изработката на домашен вентилаторен нагревател, е важно да изберете правилно нагревателния елемент за вашето устройство. Нека разгледаме кои варианти са подходящи за тези цели.

Като такъв нагревател може да се използва:

• метална спирала;
• ТЕН;
• керамично устройство.

Спирала, навита от тел, може без особени проблеми да се направи самостоятелно. С това предимствата на металните спирали като нагреватели се изчерпват. При продължителна работа на уреда в околния въздух става твърде малко влага и кислород.

Затова помещението ще трябва често да се проветрява, добре да се вентилира, както и да се погрижите за овлажняване на въздуха.

ТЕН представлява метална тръба, съдържаща вътре пясък, който добре акумулира топлина, а след това постепенно я отдава на въздушния поток.

ТЕНовете не изсушават въздуха и не изискват кислород, поради което са значително по-безопасни от спиралите. ТЕН за топловентилатор може да се свали от стар битов уред, например от електрическа печка.

Повече информация за видовете ТЕНове за отопление и особеностите на избора на подходящ вариант препоръчваме да видите в тази статия.

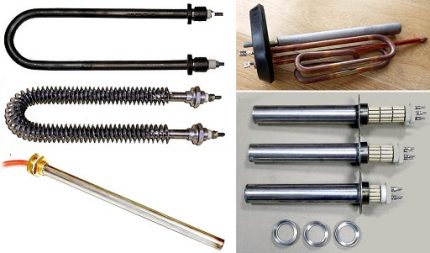

ТЕН – един от вариантите за нагревател за топловентилатор – може да изглежда различно. Смята се за ефективен и безопасен вариант на нагревателния елемент.

Керамичните нагреватели – елементи, които са сложни и скъпи, но изключително безопасни и ефективни. Те представляват комплекс от плочи с неравна повърхност, наподобяваща пчелни пити.

Такива елементи не се нагряват прекалено силно, ефектът от въздействието им се постига благодарение на голямата площ на съприкосновение на нагревателите с въздуха.

Вероятността да се изгорите от керамичен нагревател е значително по-ниска, отколкото при използване на метална спирала. Но в самостоятелно направените устройства най-често се използват спирали, тъй като те са прости и достъпни.

Инструкции за сглобяване на топловентилатор

След като разберете принципите на устройството на топловентилатора и особеностите на избора на подходящ тип нагревателен елемент, можете да създадете уред от наличните под ръка материали и да му придадете подходяща конфигурация.

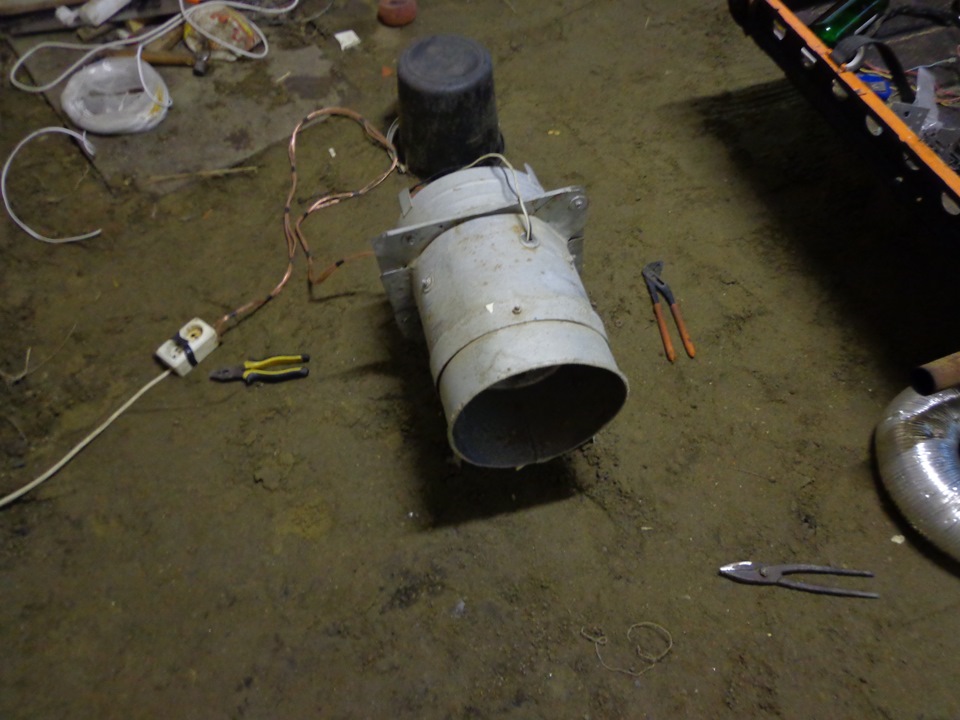

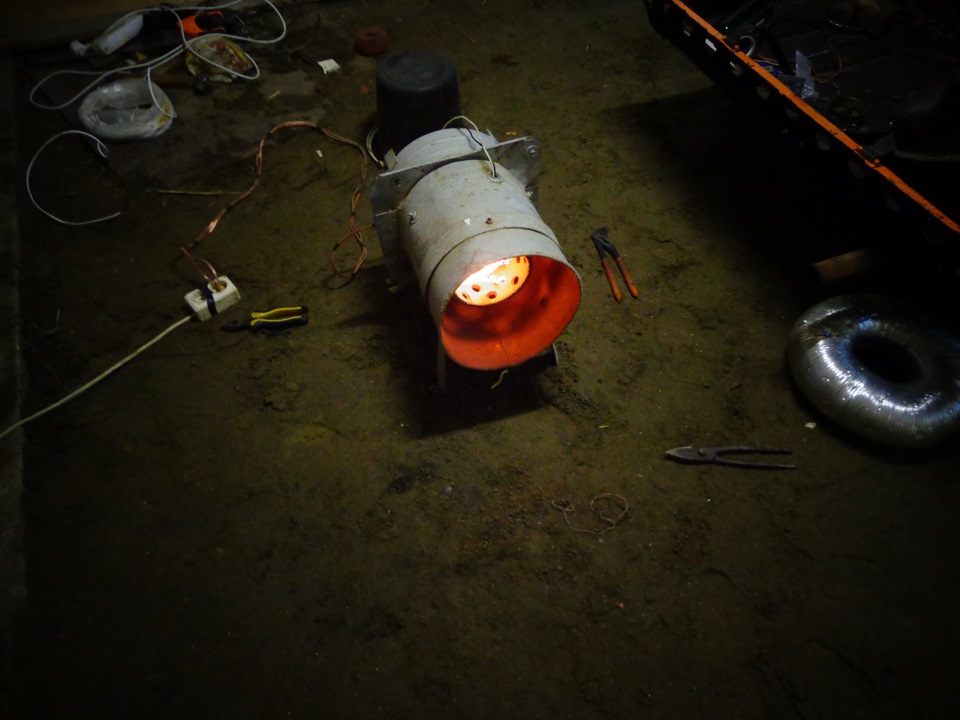

Вариант #1 – топловентилатор от азбестоциментова тръба

Отрязък от азбестоциментна тръба – отличен вариант за създаване на топловентилатор. Този материал не провежда ток, което прави устройството по-безопасно. Подходяща е тръба с диаметър около 15 см и дебелина на стената 10 см. Дължината на корпуса трябва да бъде около половин метър.

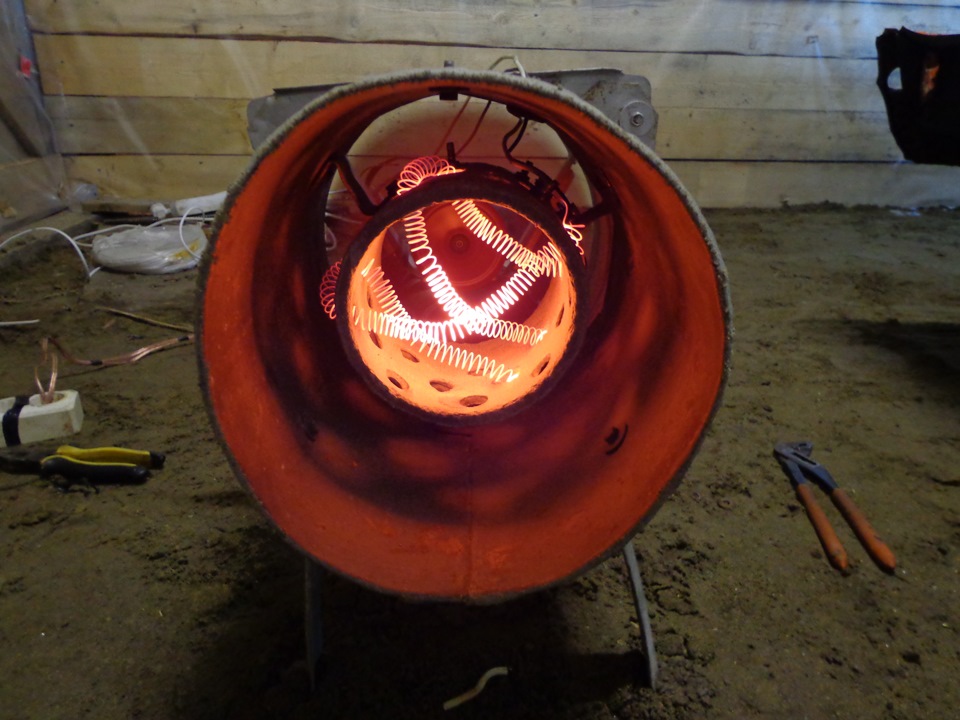

С един от вариантите за изграждане на топловентилатор на основата на азбестова тръба ще ви запознае снимковата подборка:

За да се реже азбестоцимент по-лесно, се препоръчва предварително да се намокри мястото, където ще се направи разрезът, за два часа. Може да се реже с обикновена ножовка, но българка с диамантен диск ще бъде по-подходяща.

Процесът на изработка може да се представи като следните стъпки:

1. Изработване на корпуса.
2. Изработване на нагревателната спирала.
3. Свързване на спиралата с електропровода, проверка на работата ѝ, настройка на характеристиките.
4. Закрепване на спиралата вътре в корпуса.
5. Инсталиране и свързване на вентилатора.
6. Монтаж на миканитовия филм върху корпуса.
7. Закрепване на дръжката, защитната решетка, регулиращите елементи и т.н.

За изработването на спиралата ще са необходими около шест метра нихромова жица с диаметър 0,5 мм от марка X20H80. Това е разпространен материал, намирането му няма да е трудно. Може да се вземе и по-дебела жица, тогава мощността на уреда ще бъде по-висока.

Необходимо е да се отреже парче жица, чието съпротивление е 30 ома. Номиналната мощност трябва да бъде 1,6 kW. Този показател може да се промени, като се променя дължината на жицата и/или нейния диаметър.

Спиралата от жица се навива най-лесно с помощта на менгеме и разположен отгоре въртящ се прът. След това този елемент се разтяга така, че разстоянието между навивките да бъде приблизително два пъти диаметъра на жицата.

За проверка на работата на спиралата нейните краища се присъединяват към електрическия кабел с помощта на керамични клеми. Сега е необходимо да се включи нагревателят в мрежата и да се провери работата му.

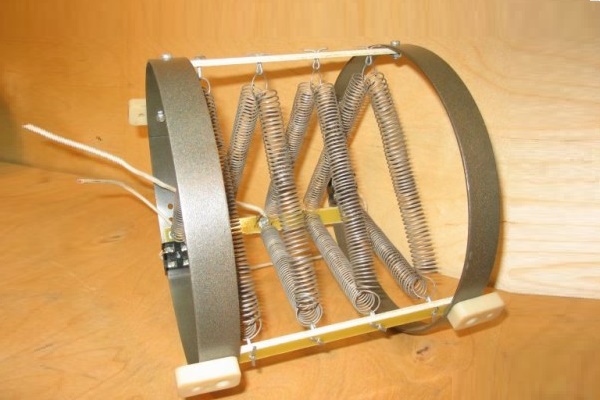

Спиралата на топловентилатора трябва да бъде разположена равномерно, без да провисва, като стъпката между отделните навивки трябва да бъде приблизително два пъти диаметъра на жицата, за да се избегне контакт между навивките.

За това спиралата се навива на тръба и се поставя между две опори, които не провеждат ток. След това нагревателят се включва в мрежата само за четири секунди. За това време елементът ще се нагрее.

При това трябва да се обърне внимание на цвета на спиралата, той трябва да бъде ярко червен. Жълтото и бялото светене показва висока вероятност за междунавивково късо съединение. На такива места трябва да се провери състоянието на спиралата, да се разтегне, за да се увеличи разстоянието между навивките.

Сега трябва да се закрепи нагревателят вътре в корпуса на топловентилатора. За целта може да се използват или стандартни крепежни елементи, например болтове и гайки, или шплинтове, изработени от остатъци от нихромова жица, от която е направена спиралата. За това на местата на закрепване на нагревателния елемент се пробиват отвори с диаметър 2 мм.

Едно парче жица се сгъва на две, спиралата се окачва на тази примка, а краищата на шплинта се извеждат през отвора на външната страна на корпуса и се развеждат в различни посоки.

Схемата на окачване на спиралата няма голямо значение. Тя трябва да бъде разпределена равномерно, без да се допускат провисвания. Също така трябва да се избягва докосването на отделните части на спиралата една с друга.

Сега краищата на спиралата отново се свързват към мрежовия кабел. За целта върху корпуса се закрепват керамични преходни блокчета.

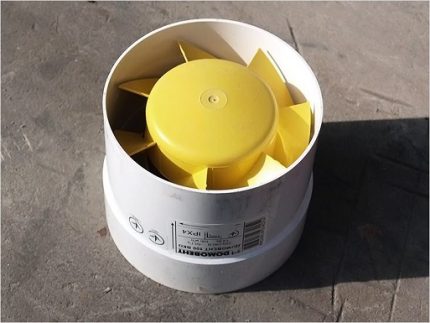

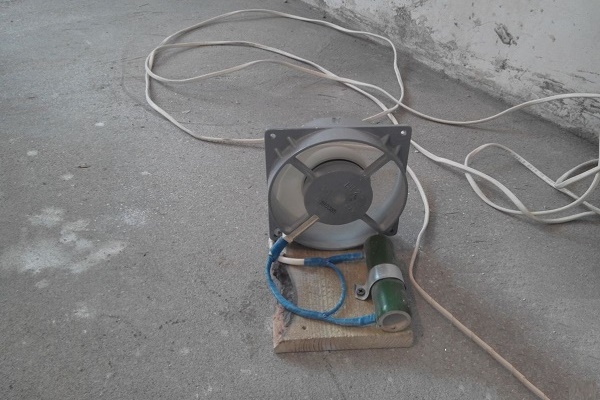

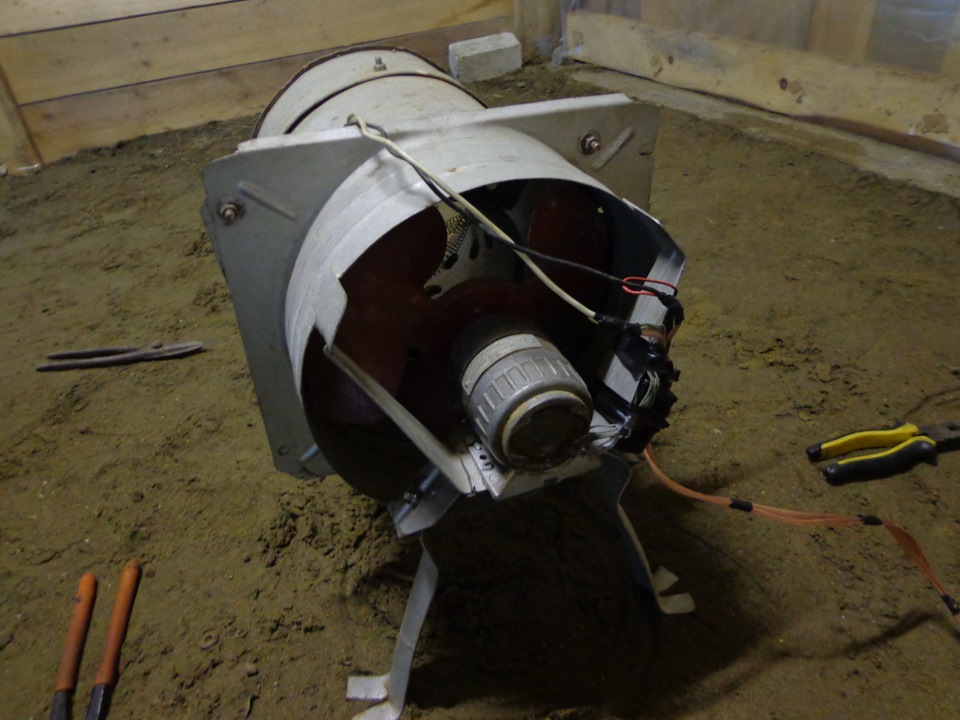

Сега трябва да се монтира вентилатор. Подходящите по размер и мощност устройства се продават в специализирани магазини, няма никаква необходимост да се изработва такъв уред самостоятелно.

Вентилаторът се закрепва на края на тръбата, противоположен на този, където вече стои нагревателят. Трябва да се проследи въздушният поток от стаята да се засмуква от този край на корпуса, където стои вентилаторът, и да излиза покрай спиралата, като при това се нагрява.

Електрозахранването на устройството се осигурява чрез свързване на контактите към същите керамични преходи, към които вече е свързан нагревателният елемент.

Ако се използва вентилатор с постоянно напрежение, за свързването му ще е необходимо специално захранващо устройство. На този етап също трябва да се обмисли и реализира възможността за инсталиране на допълнителни модули, които ще подобрят работата на уреда. Например, полезен може да се окаже филтър, който ще задържа частици прах.

Терморегулаторът и предпазителят ще предпазят устройството от повреди, прегряване и т.н. Има смисъл да се монтира ключ-превключвател, в противен случай за включване/изключване на уреда ще трябва да се използва щепселът на електрическия кабел. Сега корпусът трябва да се изолира с меконитова лента.

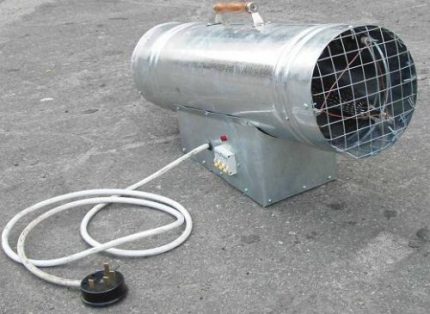

Нагревателният елемент на топлинния вентилатор трябва да се затвори със защитна решетка, за да се предотврати прегряване на устройството, запалване, изгаряния и други възможни неприятности.

Тя просто се навива отгоре и се закрепва. Краят на корпуса, на който се намира спиралата, се затваря със защитна решетка. За да е по-удобно пренасянето на устройството, отгоре се прикрепя дръжка, например от стара врата.

Вариант #2 – топлинен пистолет за големи помещения

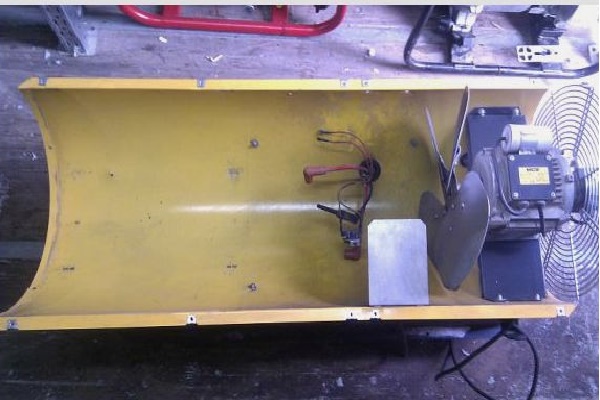

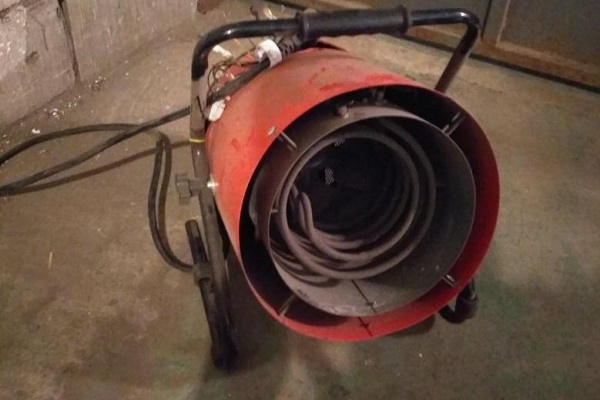

Големите модели топлинни вентилатори често се наричат топлинни пистолети. Такива устройства често се използват за отопление на големи помещения, например гараж или склад.

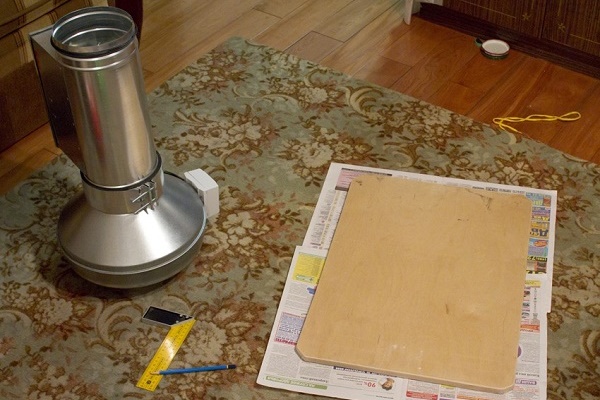

За изработката на този вариант на топлинен вентилатор първо трябва да се направи основа от 16-милиметров шперплат, размери приблизително 50Х70 см. Основата трябва да се обработи с шкурка, за да се премахнат острите ръбове и неравностите.

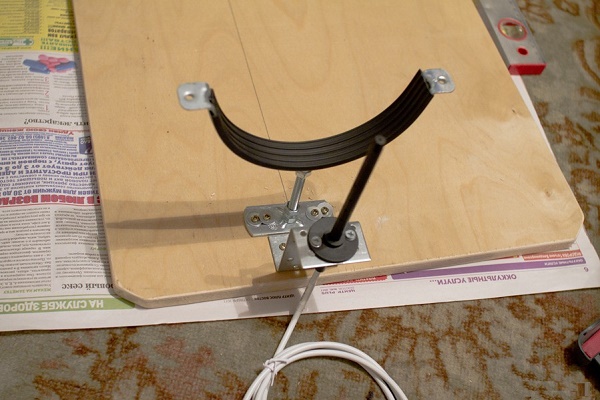

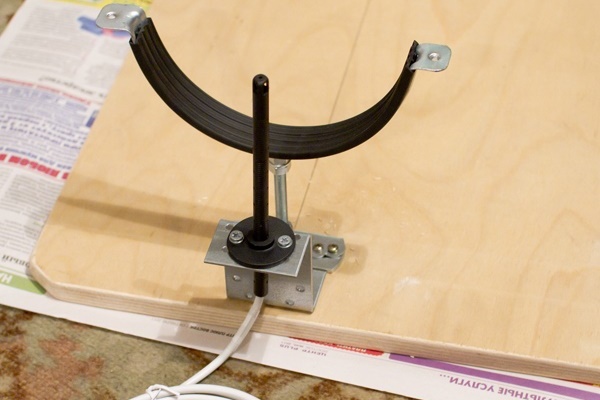

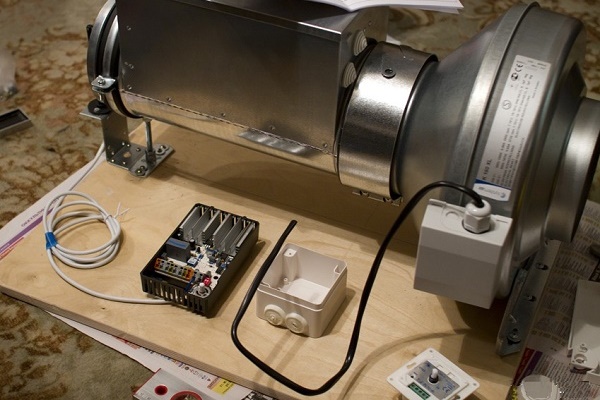

Топлинният пистолет може да се направи върху основа от 16 мм шперплат, елементите за управление се монтират на основата, за да се осигури свободен достъп до тях.

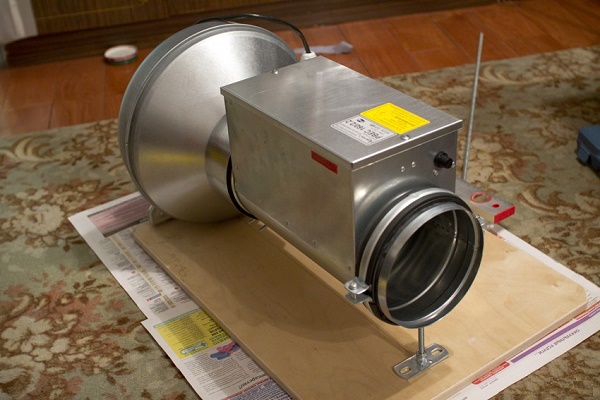

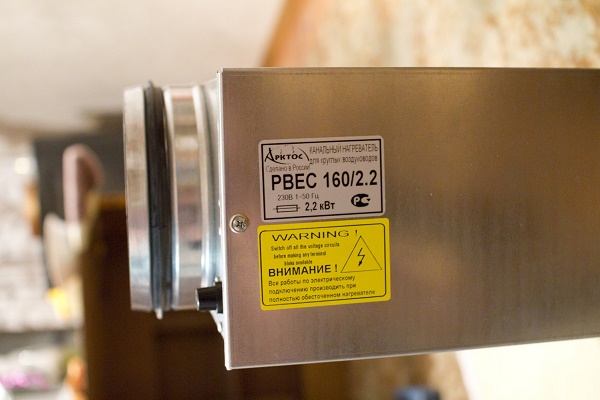

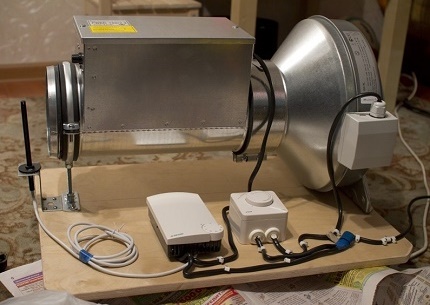

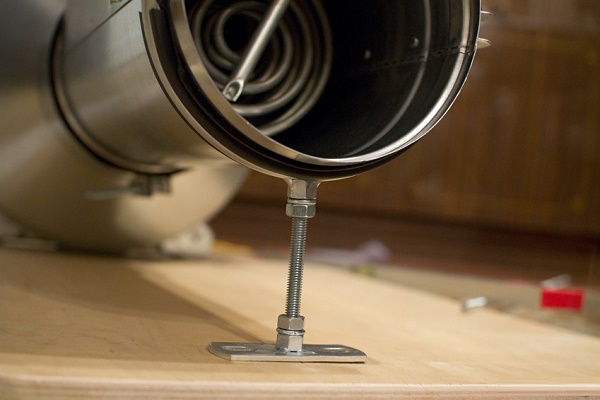

След това върху основата се закрепват вентилаторът и нагревателната спирала от затворен тип, тя вече е затворена в корпус. Сега е необходимо тези два елемента да се свържат с муфа, по която ще се движи въздушният поток.

След това върху основата се закрепват елементите за управление: ключ, термодатчик, терморегулатор, устройство за регулиране на оборотите на вентилатора.

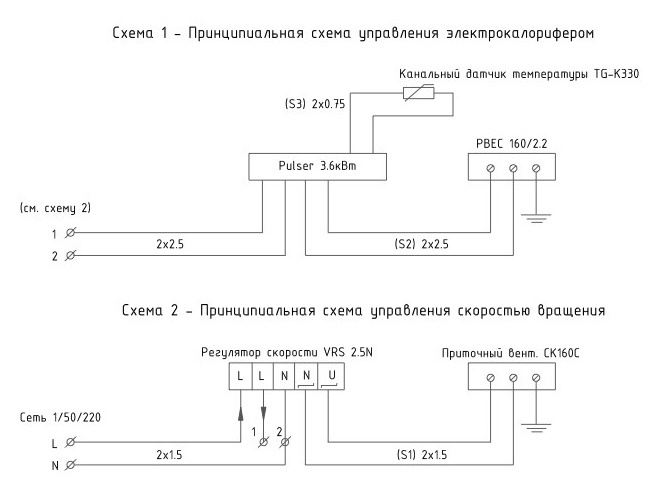

Още на етапа на подготовка за изработване на електрическия нагревател трябва да се обмисли схемата за неговото свързване и управление

Всички елементи се свързват според схемата и се включват към захранването. Всички места на свързване трябва внимателно да се изолират. За закрепване на отделни части върху шперплатовата основа могат да се използват 16-милиметрови самонарезни винтове.

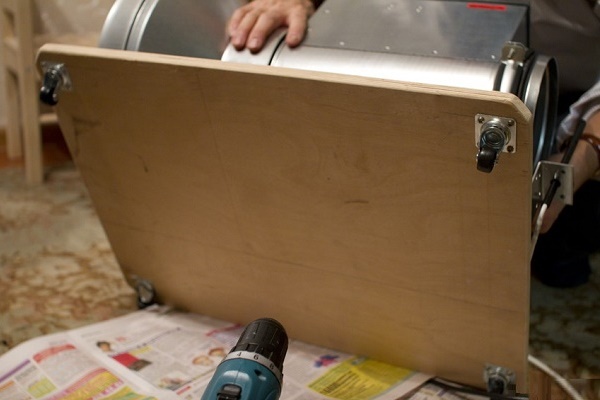

Уредът не става твърде компактен. За да е по-лесно да го премествате от място на място, към долната част на основата се прикрепят четири колелца.

На нашия сайт има инструкции за изработване на други варианти на топлинен пистолет – на различни видове гориво. Както и полезни препоръки за избор на готов уред, ако сте се отказали да се занимавате със самостоятелно сглобяване на уреда.

Изброеният материал е разгледан в следните статии:

• Електрическа топлинна пушка със собствените си ръце: плюсове и минуси на самоделката + ръководство за сглобяване
• Дизелов топлинен пистолет със собствени ръце: инструкция за изработване на самоделка
• Топлинен пистолет на отработено масло със собствени ръце: поетапна инструкция за изработване
• Топлинен пистолет със собствени ръце: варианти за изработка на различни видове гориво
• Топлинна газова пушка със собствени ръце: стъпка по стъпка инструкция за сглобяване
• Електрически топлинен пистолет: видове, как да изберете, преглед на най-добрите производители

Вариант #3 – топловентилатор от системен блок

Ако в дома има неизползваем системен блок, той напълно подхожда за създаване на самоделен топловентилатор, още повече че вентилаторът вътре в устройството вече е наличен.

Корпусът на блока ще бъде използван за новото устройство, затова външно такъв топловентилатор ще има форма на паралелепипед. А вътрешностите ще трябва да се премахнат напълно, като се остави непокътнат само вентилаторът.

За да направите топловентилатор от стар системен блок, трябва да премахнете всичко освен кулера, а нагревателната спирала да закрепите на рамка от стъклотекстолит.

Ако вентилаторът е счупен, ще трябва да го замените с ново устройство. За изработката на нагревателния уред ще ви трябва ножовка и лист стъклотекстолит. От него трябва да изрежете рамка с подходящ размер и конфигурация.

На рамката закрепват нихромова жица по такъв начин, че тя равномерно да запълва пространството.

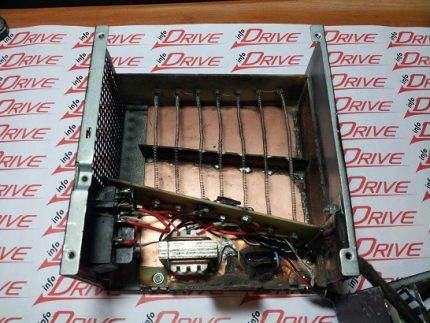

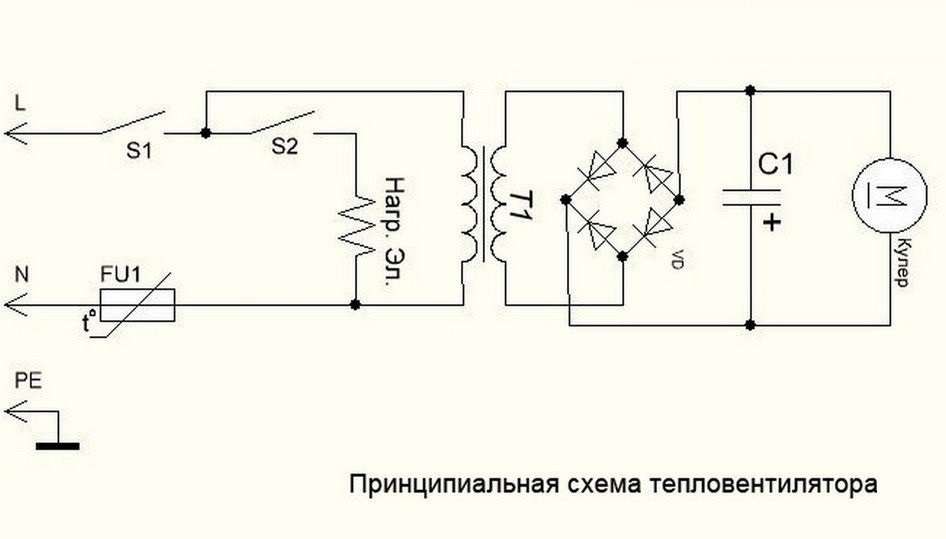

Тази схема може да се използва при създаване на топловентилатор от компютърен блок с кулер. Като нагревателен елемент се използва нихромова спирала.

Трябва да следите, навивките на спиралата да не се допират. Краищата на спиралата се фиксират на корпуса с обикновени болтове. Веднага се монтира предпазно устройство, което ще изключва уреда при нагряване над 70 градуса.

Електрическият кабел, по който ще постъпва захранване към нагревателния елемент, се присъединява към болтовете, фиксиращи краищата на спиралата.

Компютърният кулер – това е устройство за постоянен ток. За свързването му към мрежа 220 V ще е необходим блок за захранване с 12 V. Предната част на корпуса се затваря с решетка, за да може нагрятият въздух свободно да се движи из стаята.

Към долната част на корпуса се присъединява гумена подложка, парче шперплат или друг подходящ материал, който не провежда ток. Сега устройството може да се включи и да се провери неговата работоспособност.

Вариант #4 – воден тип устройство

Интересен вариант на устройства от този тип – това е така нареченият воден топловентилатор. Тук като нагревател се използва не спирала, а топлообменник, по който циркулира вода от отоплителната система на къщата или апартамента.

По този начин водният топловентилатор може да се разглежда като допълнение към отоплителната система.

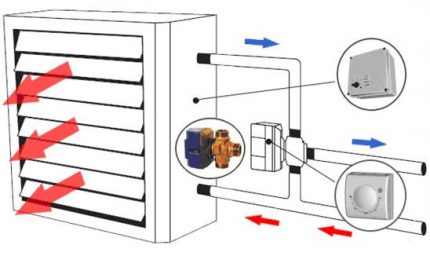

Схема и принцип на работа на водния топловентилатор: въздухът преминава през топлообменник, свързан към отоплителния кръг, по чиито тръби циркулира гореща вода.

Това устройство не се отличава с мобилност, инсталира се на конкретно място. Идеята е да се прогонва въздухът между тръбите на топлообменника и по този начин да се подобри скоростта на затопляне на помещението и ефективността на домашното отопление.

Мястото за инсталиране на топловентилатора се избира по такъв начин, че той да може без проблем да се свърже към отоплителните тръби, а също така по пътя на потока топъл въздух да няма препятствия.

Първо според размера на вентилатора от листов метал се изрязва и заварява корпусът на устройството. За целта се отрязва лента от метал, чиято ширина съответства на ширината на топловентилатора, а дължината е равна на периметъра на вентилатора плюс няколко сантиметра за закрепване.

Металната лента се огъва, а противоположните ѝ страни се свързват с болтове.

Това са стените на устройството. За лицевата част се изрязва лист с подходящи размери, в който се пробиват множество отвори за въздух. Това е еквивалент на защитна решетка. Сега е необходимо да се направи топлообменник. За това се използва медна тръба, която се огъва, като ѝ се придава форма на серпентина.

През това време се препоръчва тръбата да се напълни с пясък, за да се предотврати образуването на изкривявания. След приключване на работата пясъкът се отстранява.

В страничните стени на водния топловентилатор трябва да се пробият два отвора за тръбите на топлообменника. Ако свързването към отоплителния кръг ще се извършва чрез резба, резбата трябва да се нареже на краищата на тръбата на топлообменника.

Има смисъл да се монтират спирателни кранове на входа и изхода, а в горната точка на топлообменника – кран на Маевски, за да се изпусне въздухът, попаднал в системата. Топлообменникът се монтира в корпуса на устройството и положението му се фиксира с гайки.

След това топловентилаторът се закрепва на избраното място по такъв начин, че между стената и корпуса да има пространство от не по-малко от 10 см. Остава да се свържат тръбите на топлообменника към отоплителната система, а вентилаторът – към електрозахранването.

Ние разгледахме най-популярните сред потребителите варианти за сглобяване на самоделен топловентилатор. Ако те ви се струват сложни или не искате да губите времето си за изработка на самоделно устройство, винаги можете да изберете готов такъв в магазин за битова техника.

Препоръчваме да разгледате статията, в която разгледахме как да изберете най-добрия топловентилатор.

Изводи и полезно видео по темата

Тук можете да видите обзор на малък топловентилатор, сглобен от подръчни средства:

В това видео е показан самоделен топлинен пистолет за гараж. Като нагревателен елемент са използвани спирали, свалени от електрическа печка:

Вариант на топловентилатор, направен от парче азбестоциментова тръба, е представен в това видео:

Топловентилаторът – устройство относително просто, и точно това го прави толкова удобен и надежден.

Очевидно е, че да се направи такъв нагревателен уред самостоятелно не е трудно. Въпреки това не трябва да забравяте за мерките за предпазване, за да не стане самоделното устройство причина за нараняване или пожар.

Използвате ли самоделен топловентилатор за битови цели? Споделете опит от изработката и снимки на самоделното устройство, като оставите вашите коментари под нашата статия.

А може би тепърва планирате да сглобите топловентилатор и след изучаване на нашите инструкции са ви останали неизяснени моменти? Задавайте вашите въпроси – ние ще се постараем да ви помогнем.
