Домашен обогревател за гараж: как да направите уред със собствени ръце

Рядко някой при строителството на гараж предвижда възможност за отопление. Затова в процеса на експлоатация на помещението се налага да се отоплявате самостоятелно. Съгласете се, купуването на отоплителни уреди за периодична употреба понякога е скъпо и нецелесъобразно.

Някои майстори правят агрегата собственоръчно, като използват евтини материали. Предлагаме ви да се запознаете с трите най-популярни решения за организиране на индивидуално отопление.

Преди да изработите самоделен нагревател за гараж, е необходимо да разберете принципа на работа на всеки агрегат, неговото устройство и да изучите реда на сглобяване.

Общи препоръки за създаване на устройства

В стремежа да спестят разходи, много стопани, избирайки сред вариантите за отоплители, не бързат да закупят готови фабрични модели.

В края на краищата, ако имате желание и притежавате съответните умения, отоплителното устройство винаги може да бъде конструирано със собствени сили.

При избора на отоплител за гараж, който може да се направи саморъчно, много хора се ръководят от два параметъра:

1. Отоплителното устройство трябва лесно да се активира, като бързо загрява помещението.
2. Уредът трябва да има проста конструкция, лишена от сложни детайли и елементи.
3. Експлоатацията на устройството трябва да се осъществява при минимални финансови разходи.

На всички тези изисквания отговарят три варианта на описаните по-долу самоделни отоплители, които работят от различни източници на енергия: на газ, на твърдо гориво и от електричество.

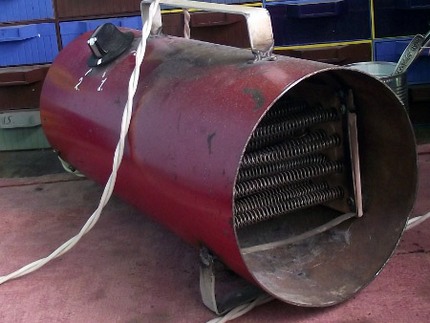

Оригинален и същевременно безопасен отоплител може да се конструира дори от подръчни средства, използвани в домакинството

Немаловажно значение има и безопасността на устройството. Затова, независимо от начина на отопление в гаража, е необходимо да се оборудва вентилационна система. Все пак намаляването на количеството кислород и натрупването на продукти от горенето носи риск за живота на човека.

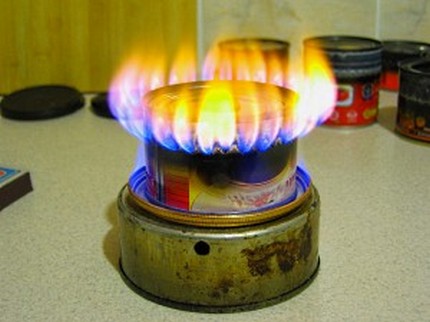

Самоделен газов нагревател

Основното предимство на такъв модел е, че за изработката му са необходими минимум детайли, които винаги могат да се намерят в домакинството на всеки майстор.

Такъв икономичен източник на отопление не е прекалено скъп; разходите за неговото изработване и обслужване напълно се изплащат в процеса на експлоатация.

Единственият минус на газовия отоплител – необходимостта от осигуряване на достатъчна вентилация.

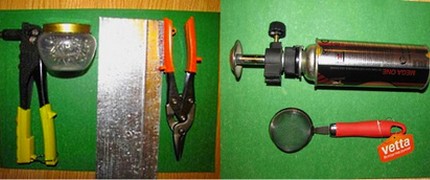

Подготовка на материали и компоненти

За да се направи газов отоплител за гараж, е необходимо предварително да се подготвят:

• горелка с клапан;
• ламарина;
• метални ножици;
• бормашина с тънък свредел;
• нитове;
• клепач.

За изработката на решетката ще е необходим отрез от дребноклетъчна метална мрежа. Отлично, ако под ръка има обикновено телено сито от цедка, то ще изпълнява ролята на защитна решетка.

Основният елемент на устройството е напълнен с газ цангов балон с вместимост 450 милилитра, използван за зареждане на запалки.

Цанговите балони са удобни с това, че при тяхното използване може веднага да не се изразходва цялото съдържание. Наличието на прекъсващи клапани позволява устройствата да се използват многократно.

При желание отоплителната конструкция може да се направи на базата не само на еднократни балони, използвани за зареждане на запалки, но и с използване на малък зареден балон.

Изрязване на заготовки и сглобяване на конструкцията

При изработката на конструкцията първо се фиксира отоплителят към горелката.

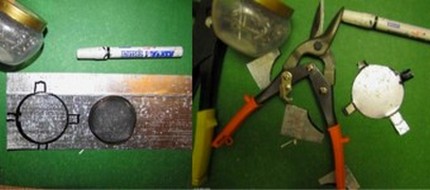

Избраното домакинско сито с подходящ диаметър се прилага към поцинкования лист и се очертава по контура с маркер.

В посока на четирите страни на нанесената върху поцинкования лист заготовка се рисуват четири правоъгълни уши. Едно от ушите трябва да се направи два пъти по-дълго от останалите. По набелязания контур се изрязват заготовките, като се стремите да направите равни, лишени от неравности срезове.

Горелката с помощта на болтове се завинтва към изрязаната ламаринена заготовка. Разположените от четирите страни на заготовката уши се прегъват в обратната посока и се използват за фиксиране на ситенцето.

Прикрепеното с помощта на ушите на ламаринения кръг ситенце има куполовидна форма, благодарение на което ще разсейва отлично топлината в страни.

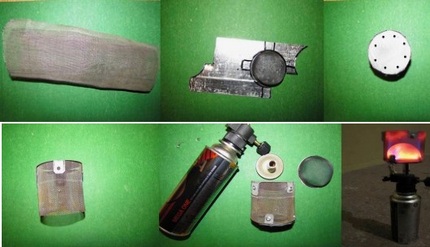

За да прикрепите втората защитна мрежа, вземате още един отрез от листова ламарина и изрязвате от нея точно същия по размер кръг. Към заготовката се добавят удължени уши, необходими за закрепването на мрежата.

Като отстъпите от ръба на кръга половин сантиметър, пробивате по протежение на окръжността 10 проходни отвора. От отреза на дребнозърнеста метална мрежа изрязвате лента, чиято дължина съответства на диаметъра на изрязаната ламаринена заготовка.

Разположените от четирите страни уши се прегъват и се използват за фиксиране на широката страна на лентата от дребнозърнеста мрежа, втората заготовка се фиксира от противоположната страна.

Прегънатите уши на кръглите ламаринени заготовки се фиксират към противоположните страни на мрежестата лента с помощта на клепач и нитове. В сглобен вид трябва да се получи цилиндър с мрежести стени и ламаринени чела.

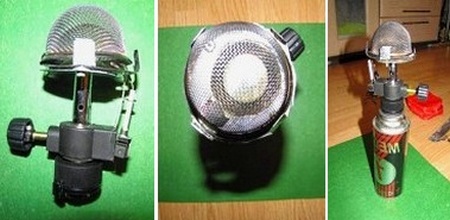

Конструкцията, включваща две мрежи, е изгодна с това, че има увеличена нагревателна повърхност и е оборудвана с допълнителна защита.

На заключителния етап остава само да включите газовия бойлер и да проверите неговата работоспособност. Топлината, произвеждана от това малко устройство, ще бъде напълно достатъчна, за да затопли малка стая или гараж.

Печка-буржуйка от използван балон

Печките буржуйки, популярни преди сто години, и днес не отстъпват позициите си, като са основен източник на топлина в гаражи и помощни помещения. И основното им предимство е, че могат да работят не само на дърва, но и на всичко, което гори.

Печките буржуйки се правят от газови бутилки, съдържали преди изпразване пропан, с обем 40-50 литра, отрези от стоманени тръби и дебелостенни бъчви с малък обем.

Минималната дебелина на стените на такива конструкции трябва да бъде 2-3 мм, но все пак оптималният вариант е 5 см, благодарение на което ще може да се използва всякакъв вид гориво. Ако сравним моделите с хоризонтално и вертикално изпълнение, първите печелят по отношение на удобството при зареждане на цепениците.

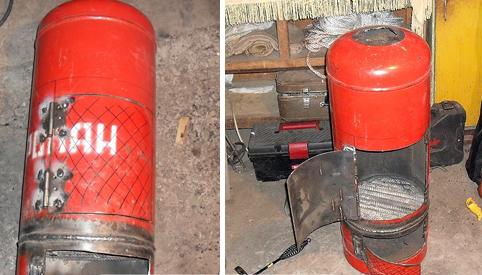

Вертикална конструкция

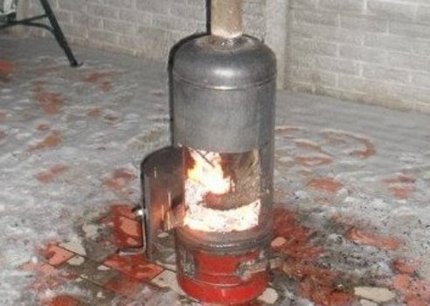

Най-простият вариант за изработка на буржуйка предполага използването на газов балон: корпусът на отоплителната конструкция вече е готов, остава само да се обособят отделения за зареждане на горивото и за пепелника. Височината на балона е около 850 мм, диаметърът в обхват – 300 мм, а достатъчната дебелина на стените позволява използването на всякакъв вид гориво.

За да се съоръжи вертикално монтирана конструкция, балонът се разделя на две неравни по обем части:

• горната – заема 2/3 от конструкцията и изпълнява ролята на приемна камера за зареждане на дърва;
• долната – заема 1/3 от конструкцията и служи за събиране на пепел.

За изработката на буржуйка в стената на балона според размера на всяка от двете секции се изрязват отвори за обособяване на вратички. Самите вратички могат да се изработят от изрязано парче от стената на балона или да се изрежат от листов метал.

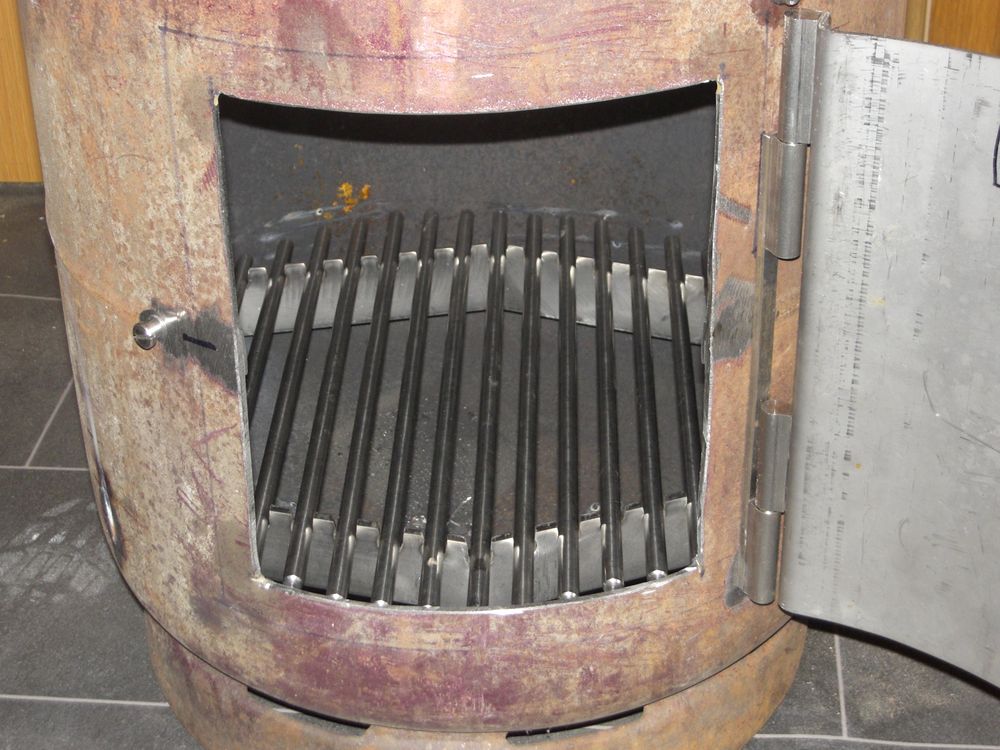

На границата между горното и долното отделение се монтират решетки. Но тъй като готова чугунена решетка с подходящ размер е трудно да се намери, за нейното изработване се използват дебели пръти.

Основа за изработка на решетките е стоманена армировка с дебелина 12-16 мм, чиито нарязани пръти се разполагат на разстояние 2 см един от друг

В горната част на балона се изрязва отвор за комин с диаметър не по-малък от 150 мм. Този елемент може да се завари от парче листов метал. Основното е диаметърът на получения тръбен отвод да съответства на размера на коминната тръба, за да се опрости процесът на съединяване.

Вратичките се оборудват с резета и се закрепват към корпуса чрез заваряване. При желание пантите могат да се направят от няколко звена на дебела стоманена верига.

Тъй като буржуйката първоначално не спада към херметичните отоплителни съоръжения, уплътнители не е необходимо да се прилагат.

За да се закрие образувалата се по периметъра на вратичките цепнатина, от външната страна по периметъра на заготовките е по-добре да се завари малък бордюр – лента от метал с ширина 1,5-2 см. Готовата конструкция остава само да се свърже към комина и да се извършат изпитания.

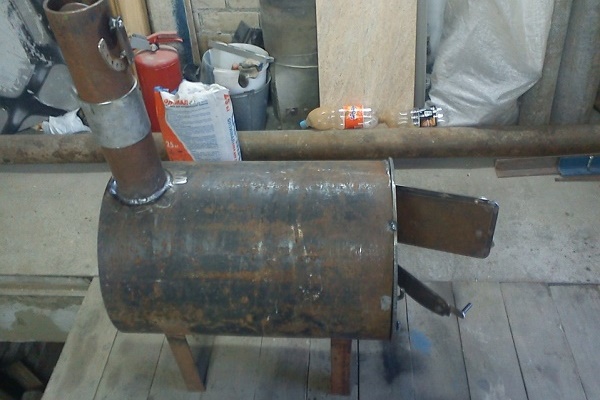

Модел с хоризонтално разположен корпус

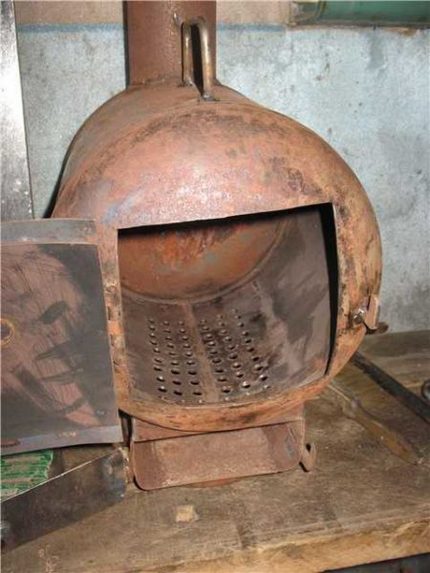

При хоризонтално разположение на корпуса отделението за събиране на пепел се заварява отдолу на конструкцията. Основното отделение е предназначено за зареждане на гориво и изваждане на изгорелите въглища. То се оборудва с коминен тръбен отвод с диаметър 10 см.

Отделението за събиране на пепел може да се изгради от подходящ размер U-образен профил или да се завари по зададени размери от изрязана листова стомана

В страничната стена на корпуса се пробива отвор за монтиране на вратичката на горивната камера. Нейният размер не трябва да надвишава диаметъра на димоходния патрубок. Самата вратичка се оборудва с резе и се монтира на панти.

В стената на корпуса, която ще бъде насочена надолу, се пробиват отвори. Те ще изпълняват функцията на решетка за пепелта.

За да се подобри топлопредаването на нажежената печка, димоходът може да се направи под формата на удължена счупена конструкция. Най-важното при изграждането на димоход на печка е да се избягват хоризонтални участъци. Някои майстори за подобряване на отоплението на помещението изграждат около бутилки кожуси, изработени от листова стомана.

Но не трябва да забравяме, че печката носи потенциална опасност. Затова помещението, в което ще бъде монтирана, трябва периодично да се проветрява.

На нашия уебсайт има няколко статии за изработване на печка със собствени ръце. Препоръчваме ви да се запознаете:

1. Буржуйка от газов балон със собствени ръце: схеми, чертежи + стъпка по стъпка ръководство
2. Печка буржуйка със собствени ръце: схема на домашна буржуйка за вила и гараж
3. Как да направите печка-буржуйка на отработено масло със собствените си ръце: варианти и примери за изработка на печка

Изработка на настолен топловентилатор

Такъв тип устройство е нагревател и вентилатор в едно лице. При желание домашно направен топловентилатор може да се използва като импровизиран климатик.

Поставеният в корпуса на устройството нагревател ще осигурява топлина през студеното време, а поставеният там компютърен кулер ще създава приятен бриз през горещите месеци

Такъв тип нагревател е удобен с това, че позволява да се регулира температурата на нагряване и скоростта на въртене на кулера.

Избор на необходимите материали

За създаването на топловентилатор ще са необходими следните материали:

• реостат;
• превключвател;
• захранващ конектор;
• електрически кабел;
• светодиодна лента;
• компютърен кулер на 12 волта;
• триамперен източник на захранване на 12 волта;

За фиксиране на нагревателния елемент ще са необходими също два десетсантиметрови пръта от медна жица с напречно сечение 1,5 кв. мм.

Корпусът на устройството ще бъде изработен от дървени заготовки с дебелина 9 мм, а опорните крачета – от пръчка от същия материал с диаметър 12 мм

От инструментите е необходимо да се подготвят:

• електрически прободен трион;
• перфоратор или бормашина;
• поялник;
• коронков трион;
• лепило за дърводелски работи;
• «момент» или суперлепило;

За да почистите дървените заготовки, като премахнете неравностите по ръбовете, ще е необходима също дребнозърнеста шкурка.

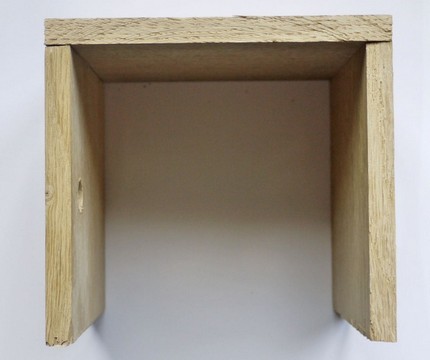

Сглобяване на частите на корпуса

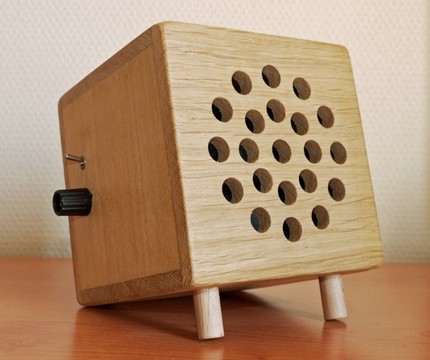

Бъдещият нагревател ще има форма на куб. Корпусът на уреда се сглобява от дървени дъски с дебелина 9 мм.

Необходимо е да се изрежат:

• две квадратни заготовки с размери 12*12 см;
• 3 части с размери 10,2*10,2 см;
• две правоъгълни заготовки 12*10,2 см;
• четири малки правоъгълника с размери 1*1,5 см.

За изработката на краката на конструкцията от дървена пръчка D12 мм се отрязват по 2 заготовки с дължина по 3 см всяка.

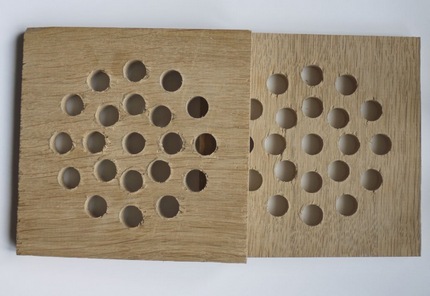

За да може генерираната топлина свободно да излиза извън нагревателя, в квадратните заготовки се пробиват отвори с диаметър 8-10 мм

За да си улесните задачата, направете хартиени шаблони, чиито размери съответстват на габаритите на заготовките 12х12 см. Разположението на отворите се нанася директно върху шаблоните. Те се прилагат към всяка от страните и се пробиват от край до край.

В заготовката 10,2*10,2 см, като се спазва разстояние от 2,5 см от ръба, се прави отвор D7 мм. На втората такава заготовка се правят два такива отвора, като се спазва разстояние между тях от 2,5 см. На третата заготовка 10,2*10,2 см по центъра се прави проходен отвор D9 см.

Във всяка от четирите правоъгълни заготовки с размери 1*1,5 мм се правят отвори D5 мм.

На дългата страна на правоъгълника с размери 12*10,2 см, като се отстъпи от ръба с 1,2 см, се правят два отвора D12 мм, като се спазва разстояние между тях от 7 см.

За да сглобите конструкцията, към страничните ръбове на правоъгълника 10,2х12 см се залепват квадратните заготовки 10,2х10,2 сантиметра

Вътре в корпуса се поставя квадратната заготовка с пробит отвор от 9 см. След това се закрепва последната правоъгълна част, като се затваря корпусът на конструкцията. На последния етап се залепват краката.

Монтаж на отоплителните елементи

Като нагревателен елемент ще служи пружина, опъната между два медни пръта. За да се определи дали пружината е подходяща, е необходимо да се свърже към 12-волтов източник на захранване и да се направят измервания с мултицет.

За създаване на топлинен поток е напълно достатъчно, ако показанията на мултицета са 2,5 А. С тези параметри при захранване от 12 W ще се генерират около 30 W топлина.

Избраната пружина се запоява към медните пръти, чиито краища се фиксират върху заготовките с размери 1х1,5 см. Сглобената конструкция се залепва към ъглите на корпуса. Към краищата на прътите се запояват оголените „опашки“ на електрическия кабел. След това се закрепва планката, снабдена с отвори.

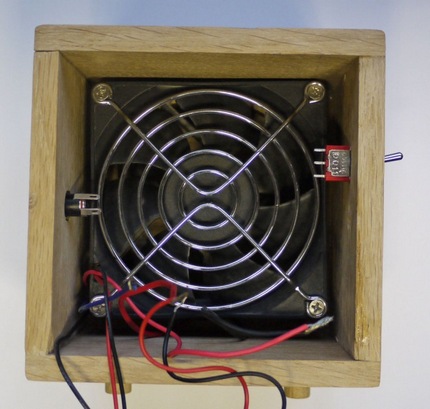

За да свържете кулера, към жилата със синя и червена изолация се запояват краищата на светодиодната лента, след което те се извеждат навън през отвор с диаметър 5 мм

След като се фиксира кулерът вътре в корпуса, същите манипулации се извършват с реостата, ключа и захранващия конектор.

Ако всички елементи на конструкцията са свързани правилно, то в момента на включване на реостата на светодиодната лента ще светне син светлинен лъч. В момента на включване на ключа светодиодната лента ще придобие червен нюанс, който на фона на основния син ще създаде лилав цвят. След това ще започне да се нагрява пружината на отоплителя.

Основното условие за работа на устройството е пружината да работи само при включен охладител; в противен случай тя просто ще прегори.

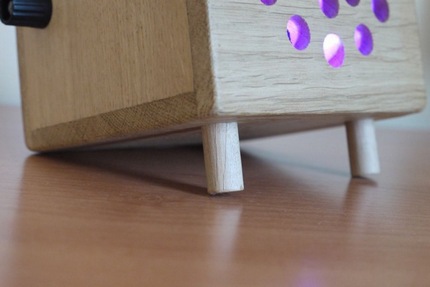

Остава само да шлифовате сглобената конструкция от външната страна и да я обработите с дървесен восък, или да я покриете с лак на 2-3 слоя.

Благодарение на представителния си външен вид, този отоплител спокойно може да се използва не само за отопление на гаража, но и при обзавеждането на жилищни стаи.

Алтернативни варианти за икономично отопление на гаража са описани в тази статия.

Изводи и полезно видео по темата

Ръководство за създаване на компактен отоплител:

Вариант за изработка на самоделна мини-печка:

Кой тип отоплителна система да се използва – решава собственикът на помещението. При достатъчно умение и възможност да отделите малко време, сглобяването на всеки отоплител за гараж може да се направи сам.

Имате ли личен опит с изграждане на отопление в гаража? Искате ли да споделите ефективни методи или да разкажете за домашен отоплител? Моля, оставете коментари и прикачете снимки на вашите изделия – формата за отзиви се намира по-долу.
