Газов нагревател направи си сам: инструкции в помощ на домашни майстори

С настъпването на студовете възниква необходимост да се отопляват помещения. Не винаги има възможност да се проведе централно или автономно отопление до такива помещения като гараж, барака, обор, оранжерия. Причините могат да бъдат различни: недостиг на парични средства поради високата цена за свързване на такива системи или липса на техническа възможност.

Ако направите газов нагревател със собствените си ръце, той ще отоплява ефективно помощните помещения. В момента на пазара можете да изберете и купите множество разнообразни модели газови нагреватели на различни цени и с различни характеристики. Въпреки това в цената е включена значителна надценка на продавача.

Ние ще ви разкажем как да сглобите почти безплатен самоделен уред от налични материали. При нас ще намерите подробно описание на самоделни уреди и инструкции за тяхното изработване. В помощ на самостоятелните майстори предлагаме ръководства за сглобяване и ценни препоръки.

Особености на самоделната конструкция

Основната задача, която ще изпълнява бъдещото самоделно устройство, е отоплението на стая, палатка, гараж и други помещения. При самостоятелното сглобяване външният вид на устройството и неговите декоративни качества остават на заден план.

А важна роля ще играят достатъчността на количеството отделяна топлина, безопасността на експлоатация и лекотата на транспортиране на уреда.

Леките, преносими и удобни за експлоатация конструкции, изработени от газови горелки, се справят добре със задачата за отопление на малки помещения.

С цел отопление се използват разнообразни самоделни газови конструкции. Да направите нагреватели от газови горелки или от газови плочки със собствените си ръце не е трудно. За бързо сглобяване ще са необходими предварително подготвена схема, материал, от който ще се изработва нагревателят, и разнообразни инструменти.

Често самоделен газов нагревател се взема на туристически поход извън града или на риболов, на пътувания, на разнообразни събирания като източник на допълнителна топлина. В такива случаи ще бъде достатъчно да сглобите устройството, да проверите неговата работоспособност, да го прегледате за наличие на течове и да пристъпите към непосредственото отопление.

Понякога домашен нагревател се планира да се използва като алтернативен източник на отопление. Например, във вилата, в бараката, в кошарата, в гаража и в други помещения с цел икономисване на средства за заплащане на комунални услуги и за покупка на газова техника.

Често прототип за изработка на мобилен газов нагревател служат газови инфрачервени горелки и плочи от заводско производство.

В такива случаи е необходимо да се погрижите за максимално намаляване на топлинните загуби в рамките на отопляваното помещение. Това се прави чрез изолиране на външните и вътрешните стени, пода и тавана на съоръжението. Най-ефективно е да се извършат процедурите едновременно за вътрешна и външна изолация. Тогава топлината ще се задържа максимално дълго, а разходът на газ значително ще намалее.

Ако няма възможност да се извършат едновременно два вида изолация, то трябва да изолирате сградата поне отвътре. Това е по-ефективно. При извършване на процедурата е необходимо да се използва подходящ материал за топлоизолация, както и огнеупорни материали и покрития.

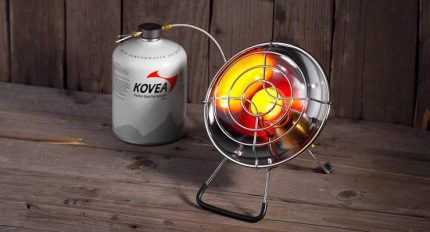

Изолацията на отопляваното помещение значително намалява топлинните загуби. В такива помещения отоплителният уред няма да работи напразно, а следователно потребителят няма да харчи излишни пари за закупуване на газ.

При използване на газово оборудване винаги трябва да спазвате техниката за безопасност и да се придържате към правилата за монтаж на оборудването и изолация на помещенията. Ако отопляваната постройка е облицована с огнеупорни материали, то тя ще бъде пожароустойчива. Това значително намалява риска от възникване на пожар и непредвидени запалвания.

Най-добре е да поставите домашния газов нагревател в центъра на отопляваното помещение. В такъв случай отделяната топлина не се губи и не се абсорбира от стените, тъй като липсва контакт с тях. Топлият въздух ще се издига нагоре към тавана на помещението. Ако също така монтирате специални отражатели на таваните, то в помещението ще се създава ефект на топлинна шапка.

Това положително явление позволява значително да се икономисват средства за отопление на помещения с помощта на домашни газови конструкции. Топлият въздух циркулира в цялото пространство и не излиза от него. Струва си да знаете, че ефектът на топлинна шапка се създава, когато нагревателят излъчва достатъчно интензивен въздушен поток.

Основното качество, което трябва да притежава устройството, направено на ръка, е безопасността на експлоатация. Ако при използване на нагревателя се наблюдава изтичане, трябва незабавно да се преустанови подаването на газ.

Самоделният отоплителен апарат след сглобяване трябва да има следните параметри:

• безопасна и лесна експлоатация;
• икономично потребление на енергиен ресурс, в случая газ;
• ефективно и бързо отопление на помещения;
• бързо стартиране на устройството, възможност за продължителна работа;
• леснота на сглобяване и лесна подмяна на повредени части;
• възможност за транспортиране на устройството;
• размери, удобни за пренасяне, транспортиране и експлоатация.

Всички гореизброени характеристики е доста трудно да се съберат в една конструкция. Въпреки това някои майстори успяват сами да направят газов нагревател с достатъчна мощност, удобен, лесен за експлоатация, който служи на потребителя дълго време.

Към предимствата на самоделните газови нагреватели се отнасят:

• Икономична работа. Понякога един пълен балон може да стигне за 12 часа непрекъсната работа на устройството. Разбира се, всичко зависи от размера на балона.
• Възможност за бързо включване и изключване.
• Компактност и леко тегло. Някои самоделни конструкции са удобни за носене на походи. Те не заемат много място и тежат няколко килограма. А полезният ефект от използването им е трудно да се подцени.

Сред недостатъците на самоделните конструкции се откроява необходимостта от избор на подходящ балон или наличието на преходник. Затова трябва предварително да се погрижите за закупуването на допълнителни балони. Или да знаете как да преливате газ от голям балон в малък резервоар.

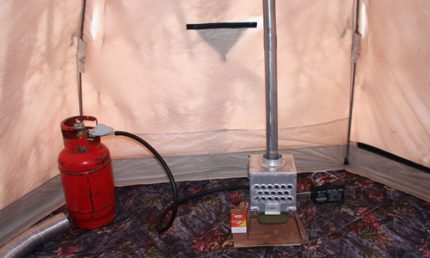

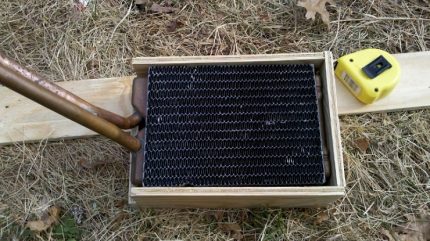

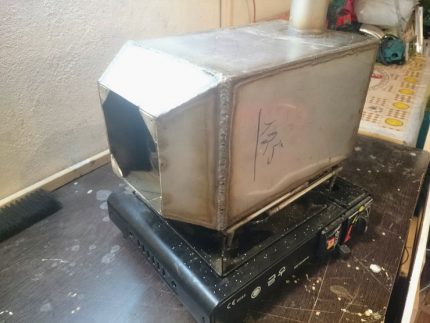

Топлообменникът е важна конструктивна част на нагревателя. Той представлява стоманена кутия с вварени тръби, които преминават през нея от край до край. Топлообменникът се монтира в метален корпус. Също така се монтира вентилатор

Някои газови нагреватели, направени самостоятелно, не издържат на сериозни минусови температури и не стартират, ако температурата на въздуха е под определена граница. Сблъсъкът с такъв проблем може да помрачи туристическия поход. Въпреки това в помещенията температурата обикновено не пада до много ниски нива.

Ако нагревателят работи в затворено помещение, трябва задължително да се осигури постъпление на свеж въздух. Също така е важно да се има предвид, че в помещението се увеличава нивото на въглероден диоксид. Влажността на въздуха значително намалява.

Не бива да оставяте включен уреда без надзор, както и да доближавате до него леснозапалими предмети. Това може да доведе до запалване и пожар.

Ефективността на работата на самостоятелно конструирано устройство се определя от основните му характеристики.

Коефициент на полезно действие. Този показател се определя от отношението на енергията, която се използва за отопление, към енергията, която се изразходва за нейното производство. Газовите нагреватели имат различни стойности на КПД.

Безопасност на уреда. Често при самостоятелните конструкции се пренебрегва инсталирането на устройства, които осигуряват безопасна експлоатация: клапи, сензори, автоматично изключващи горелката.

Работата на даденото устройство се състои в следното. Горелката нагрява вътрешните тръби. Въздухът, който влиза отвън, се нагрява от тръбите и на изхода става горещ. Изпускателната тръба отвежда въглеродния диоксид от помещението.

Разход на гориво и отопляема от устройството площ. В зависимост от големината на устройството се променя и разходът на гориво. Колкото по-голямо е помещението, толкова по-голяма горелка ще е необходима.

Устройство на газовия нагревател

Единна система за подаване на газ обединява всички конструкции. Като източник на гориво служат газови бутилки с пропан-бутан или други видове газови смеси. Също така за малки отоплители се използват газови патрони за горелки. Те могат да се зареждат внимателно и преливат на ръка. Основното е да се спазва техниката на безопасност.

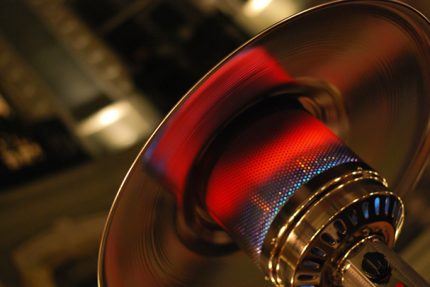

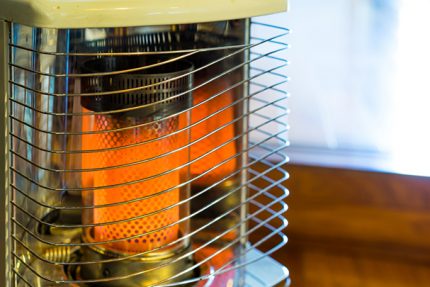

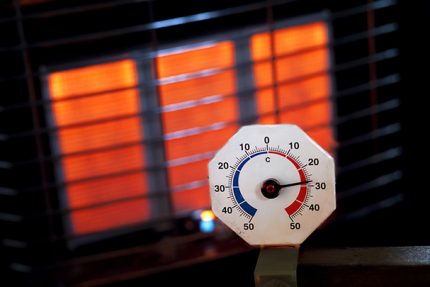

Много самостоятелни газови отоплители работят на принципа на инфрачервеното излъчване. Той се състои в това, че горивото постепенно изгаря в горелката и по този начин нагрява отоплителния елемент, който от своя страна отделя топлина в инфрачервения диапазон. По този начин се нагряват всички предмети в помещението или палатката. След това топлината се отдава на въздуха.

Газовите отоплители, направени на ръка, са доста разнообразни и могат да имат различно тегло от половин килограм до десет килограма. Всичко зависи от сложността на конструкцията и необходимото ниво на отделяната топлина на изхода.

Много собственици си задават въпроса за търсене на по-бюджетна алтернатива на традиционното отопление. Самостоятелните инсталации са отлично решение на проблема.

Обикновено самоделката се конструира от следните основни елементи:

• вентилатори, които равномерно разпределят нагрятия въздух в помещението;
• регулатор на мощността, който позволява настройка на нивото на отделяната топлина и температурата в помещението;
• газова горелка, която директно изгаря газа и нагрява системата;
• топлинен излъчвател — елемент, който акумулира топлинна енергия и я отдава на въздуха или на предметите в помещението;
• решетки, които защитават топлинния излъчвател от директен контакт с предметите.

Освен основните елементи ще са необходими допълнителни, които могат да включат дръжки, решетки, отражатели, капаци, крепежни елементи, газови маркучи и други детайли.

Изработеният по този начин уред ще подхожда за отопление на малки и средни стаи и малки помещения. При това няма нужда от електрически уреди и електроенергия. Когато поредният балон се изразходва, той може да бъде дозареден или да се закупи нов.

Основното предимство на самоделната конструкция е възможността за използване на евтини и достъпни компоненти. Освен това сглобяването се отличава с последователност и простота.

Някои самоделни газови инфрачервени обогреватели изпълняват и допълнителни функции, към които могат да се включат нагряване на вода, сушене на дрехи и различни предмети. С помощта на някои устройства може също да се готви храна. През нощта такъв обогревател свети и е източник на допълнително осветление.

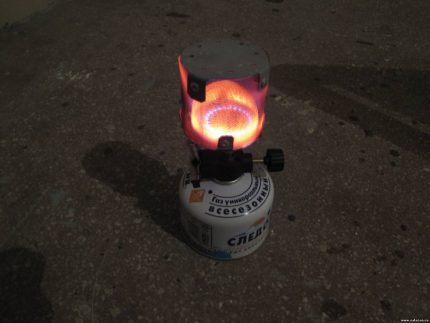

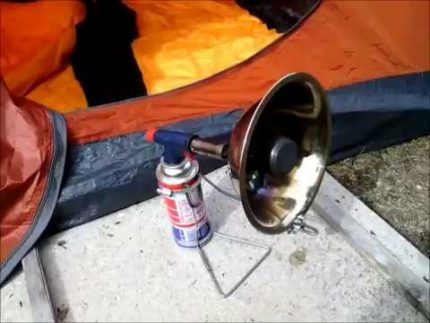

Самоделен уред от газова горелка

С предложения от нас начин може да се сглоби не много мощен, но удобен, компактен, преносим газов обогревател. Такова устройство ще подхожда за отопление на малки стаи, гараж, малка оранжерия, мазе или палатка.

За сглобяването на конструкцията се използва газова горелка-примус. Тя се използва за приготвяне на храна. Тази схема е приложима и при използване на цангови клапанни бутилки.

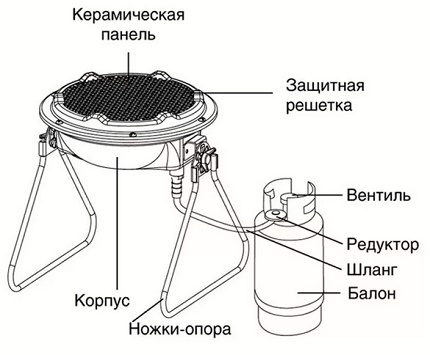

Газовите горелки и плочки се свързват към стоманени или композитни газови бутилки. Те работят с всяка смес от втечнени газове.

Освен горелката ще са необходими следните подръчни материали:

• ламаринен лист с малка площ;
• кръгло метално сито;
• нитове.

Ще са необходими и някои инструменти: електрическа бормашина с малко свредло, уред за нитоване и ножици за метал.

Експлоатацията на самоделни газови устройства изисква от потребителя повишено внимание към детайлите. Безопасността на потребителя зависи пряко от това, дали се спазват правилата за безопасност или не.

Сглобяването на устройството се извършва по следния начин. Първо е необходимо да се вземе предварително подготвеният ламаринен лист и да се приложи към него ситото. Ситото трябва да се очертае с маркер или строителен молив по окръжността.

След това ситото се оставя настрана и с молив и линийка върху ламарината около окръжността внимателно се дорисуват правоъгълни ушички или така наречената разгъвка. Едната ушичка трябва да бъде няколко пъти по-дълга от останалите три.

След това трябва да се вземат ножиците и внимателно да се изреже разчертаният детайл. Важно е детайлите да се изрежат така, че по повърхността им да няма неравности.

След като кръгът се изреже от листа, той трябва да се прикрепи към горелката с помощта на болтове. За това ще е необходима бормашина, с която внимателно се пробиват равни отвори. След това трябва да се изравнят пробитите отвори и да се отстранят остатъците от метал с пила или да се срежат (да се дошлифоват) с ъглошлайф.

В резултат може да се сглоби обогревател с вертикално или хоризонтално разположена газова бутилка. Това зависи от типа на горелката и от желанието на сглобяващия.

При получената конструкция отгоре трябва да се огънат правоъгълните уши и да се прикрепи метално сито. Основната задача на ситото при работа на нагревателя ще бъде разсейването на топлината. Тази конструкция може да се усъвършенства чрез допълнително използване на мрежа.

Първо от ламарина допълнително се изрязва още един кръг с уши. Размерите му трябва да съвпадат с размерите на първата част. След това с помощта на бормашина трябва да се пробият отвори в изрязания кръг, които трябва да са разположени на малко разстояние от ръба на детайла. След това трябва да се изреже малка лента от мрежата.

Изрязаната неширока лента се прикрепя над ситото към първия и към втория ламаринен кръг за ушите с помощта на нитове. Ушите трябва да бъдат огънати под ъгъл от 90 градуса. В резултат конструкцията ще наподобява метален цилиндър.

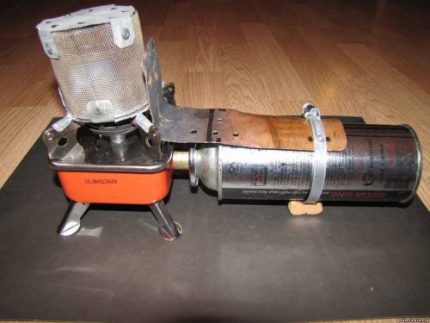

След изработването на такъв газов нагревател с газова горелка, конструкцията трябва да се провери. Трябва да се уверите, че може да се използва безопасно. Газовият балон се свързва към горелката, подаването на газ се включва, горелката се запалва, и устройството започва да отоплява помещението.

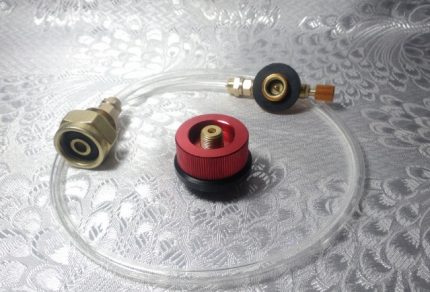

С помощта на маркуч-преходник може да се свърже такава горелка към голям газов балон. Тогава няма да се налага допълнително да отделяте време за смяна и зареждане на съда с газ. На балона задължително трябва да бъде инсталиран газов редуктор, който предпазва конструкцията от обратно движение на газа и позволява регулиране на налягането.

С подобни маркучи, домашно или фабрично производство, е удобно да се прелива газ от един съд в друг, а също и да се свързва нагревателят към източник на газ.

Струва си да се помни, че производителите на газови балони не препоръчват да се използва тяхната продукция повторно и да се допълват балоните.

Прилагайки подобен подход, може да се конструира домашен газов нагревател с по-голям размер. Такива устройства ще наподобяват газови печки и могат да се захранват директно от газова тръба или голям балон. Естествено, мощността на такава печка ще бъде достатъчна за отопление на по-голямо помещение.

Въпреки това, такива конструкции не се местят лесно от едно място на друго, те заемат много пространство и често изискват допълнително изграждане на комин и инсталиране на вентилационна система.

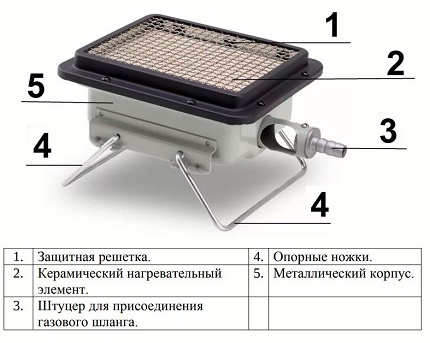

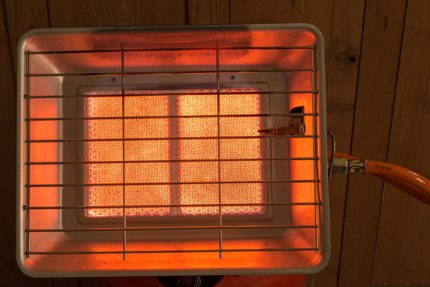

Преносим нагревател от газова плочка

Малки стаи, гараж, оранжерия, палатка е удобно да се отопляват с преносим настолен газов нагревател. Такова устройство се конструира от четириъгълна плоска плочка, оборудвана с метална решетка.

Сглобяването на това устройство включва присъединяване на част от газовата плочка към метален корпус. Благодарение на инсталираната горивна камера, въздухът се нагрява до необходимата температура, а няколко или един вентилатор осигуряват подаването на топъл въздух и циркулацията му в помещението. Сглобяването на такова устройство се състои от няколко етапа и не изисква специални технически познания.

Газовият нагревател, направен по тази схема, е по-мощен от предишния вариант. С помощта на такова устройство ще можете да отоплявате малки помещения дори през зимата.

Първият етап е работа с измервателни инструменти. Трябва с помощта на линийка или ролетка да свалите точни размери от четириъгълната плочка. Това ще е необходимо за определяне на параметрите на корпуса на нагревателя. След свалянето на размерите трябва да изрежете с ножица заготовки от ламарина. След това заготовките се закрепват с клепки в кожух.

След това кожухът се фиксира с планки-зацепи на плочката. За да може да се сваля бързо и монтира обратно, трябва да направите подвижна планка. Такава планка лесно се изработва с помощта на малка пружина, която се свързва с повдигащия лост.

Благодарение на такова решение в бъдеще ще можете лесно да сваляте кожуха за почистване или транспортиране. Разглежданата самоделна схема предполага наличието на специална вентилационна система. За да я инсталирате, ще ви е необходим обикновен вентилатор без никакви допълнителни сложни устройства или материали.

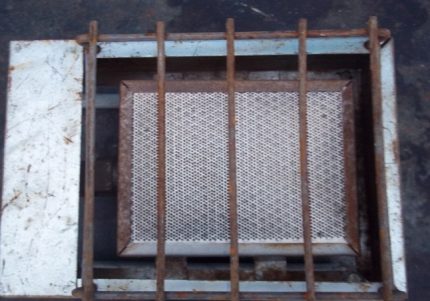

Вместо плочка можете също така да закупите керамична инфрачервена горелка. Системата за инфрачервено отопление предвижда разпространение на топлина подобно на слънчевото излъчване. Такова отопление загрява не въздуха, а обектите, които след това излъчват топлина.

За инсталиране на вентилацията ще подхожда малък вентилатор от всяко домашно устройство. За нагаждане по размери можете да използвате ножица. Подрязването и придаването на необходимата форма и размер на лопатките на вентилатора отнема около половин час. След извършване на тези действия трябва да инсталирате готовия вентилатор отзад на корпуса на нагревателя, така че вътре в корпуса да има течение.

Също така трябва да инсталирате метална горивна камера. Корпусът на горивната камера трябва да бъде надупчен с множество малки отвори. Те могат да бъдат направени с помощта на електрическа бормашина и свредло за метал или с помощта на чук и гвоздей. Отворите трябва да са на малко разстояние един от друг.

Още е необходимо да закупите гумен маркуч с преходник за свързване на плоската плочка към газова тръба или газов балон. Инсталираният отзад на кожуха вентилатор осигурява подаването и разпространението на топъл въздух в доста широк диапазон в отопляваното пространство.

През маркуча газът постъпва към горелката. Горелката изгаря ресурса и нагрява топлинния излъчвател, който отдава топлинна енергия на помещението. През нощта такъв нагревател осветява около себе си малка територия.

Такъв самодеен газов нагревател се справя добре със задачата за отопление на помещението не само през есенно-пролетния период, но дори и през зимата. Освен това такова устройство разходва газ икономично и има висок коефициент на полезно действие.

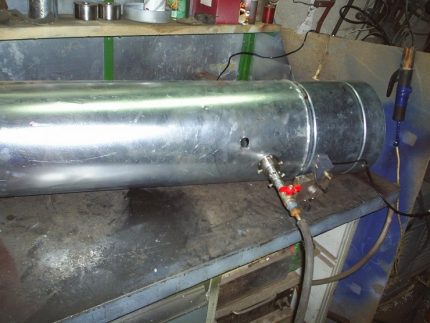

Изграждане на нагревател от тръба

Тази самоделна конструкция се нарича още топлинна газова пушка. Тя отделя значително повече топлина от предишните нагреватели и поглъща повече енергиен ресурс. Освен това такива конструкции често се оборудват с комини, което ги прави обемисти и трудно преносими.

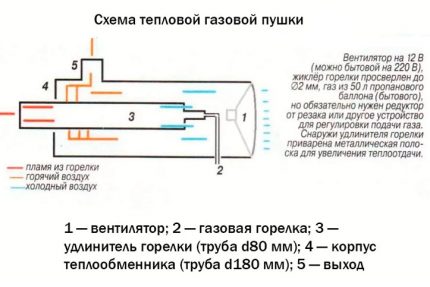

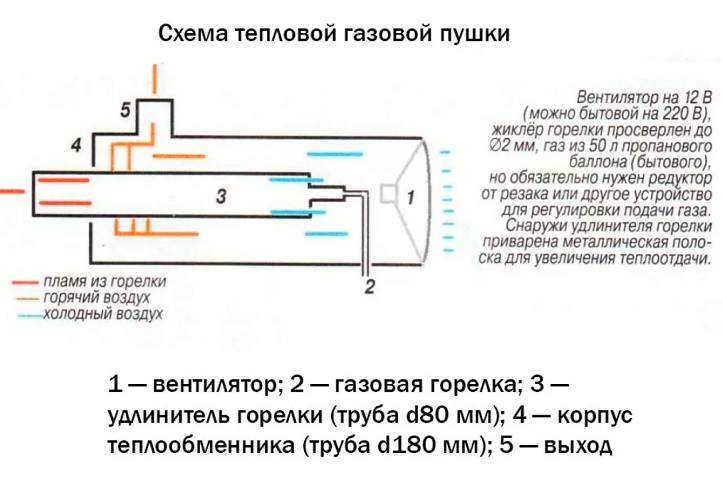

Схемата ще ви запознае с принципа на действие и конструктивните особености на газовата топлинна пушка. Топлинният поток, генериран от уреда, се разпространява с помощта на вентилатор.

За самостоятелно сглобяване на нагревателя са необходими следните материали:

• три метрови тръби с различни диаметри (две по 8 см и една 18 см);
• стоманени плочи, с помощта на които ще се осъществява закрепването;
• лист метал;
• газова горелка с пиезозапалване;
• осев вентилатор.

Ще ви трябва и разнообразен инструмент: бормашина, заваръчен апарат, рулетка, нивелир (ниво), ъглошлайф (болгарка), ножици за метал. Тръбите могат да се заменят с бутилки или пожарогасители с подходящи диаметри. Ъглошлайфът ще е необходим за отрязване на дъното и горната част, както и за скъсяване на заготовките.

При работа в интензивен режим за отопление на помещение с площ 15 квадратни метра един 40-литров газов балон стига за около седмица. По време на работа пушката изсушава въздуха, затова трябва да се овлажнява.

В тръбата с диаметър 18 см се пробиват два отвора с различни диаметри: 1 см и 8 см. Те трябва да се пробият един срещу друг.

От тръбата с диаметър 8 см се отрязва парче с дължина 30 см, което ще представлява горивна камера. Към тази тръба се заваряват крепежни елементи и в нея се пробива отвор с диаметър 1 см. След това тази тръба се вкарва в първата тръба.

От метален лист трябва да се изреже заглушка. Тя ще запуши процепа между корпуса на нагревателя и горивната камера. Към корпуса се заварява горивната камера, а към отвора с диаметър 8 см – патрубка за извеждане на горещия въздух. След това се заварява заглушката. След като се уверите, че газовата горелка е здраво закрепена към горивната камера, можете да прокарате маркуча през сантиметровите отвори.

Отзад на уреда се монтира вентилатор, а отгоре комин (димоотвод). За да стои нагревателят стабилно на повърхността, трябва да се заварят крачета. Газовата топлинна пушка отоплява ефективно помещенията, като разходва газ икономично. Въпреки това, при използването ѝ трябва да се спазват правилата за безопасност.

Изводи и полезно видео по темата

Газов нагревател от консервна кутия:

Самоделен инфрачервен нагревател на газ:

Всеки желаещ може да сглоби газов нагревател по разгледаните схеми у дома. Необходимо е само да спазвате правилата за безопасност и да не пренебрегвате инструкциите за пускане на устройствата в експлоатация. Ако сглобите нагревателя самостоятелно, можете да спестите пари. Освен това ефективността и работоспособността на такива устройства не отстъпват на магазинните.

Ако се предполага да отоплявате малка стая или палатка, както и да вземате устройството на пътувания и походи, тогава е по-добре да направите нагревател от газова горелка или от газов котлон. Те са по-компактни, заемат по-малко място и лесно се транспортират. Топлинните газови оръдия са подходящи за отопление на по-големи помещения, отделят повече топлина и изискват свързване към електропреносната мрежа за работа на вентилатора.
