Газов конвектор със собствени ръце: стъпки за инсталиране на уреди от заводско производство + сглобяване на самоделки

Газовите конвектори се радват на напълно обоснована популярност. Работят с общодостъпен вид гориво, привличащо с ниска цена, минимален обем на продуктите от горенето и висока ефективност. Без особени проблеми можете да инсталирате и дори да монтирате газов конвектор със собствени ръце, ако знаете спецификата на изпълнението на тези работи.

Ще разкажем как се извършва инсталацията на газов отоплителен уред, осигуряващ конвективно отопление. Ще ви запознаем с принципа на неговото действие и конструктивните особености.

В предложената от нас статия ще намерите ръководство за монтаж и изработка на проверени на практика самоделки. Нашите съвети, без съмнение, ще бъдат оценени от самостоятелните домашни майстори.

Тайните на популярността на газовия конвектор

С конвектори, в които се използва газ, се оборудват жилищни, производствени и търговски обекти. Особено търсени са те в частни домове, малки работилници, кафенета, които не са свързани към централизирани отоплителни системи.

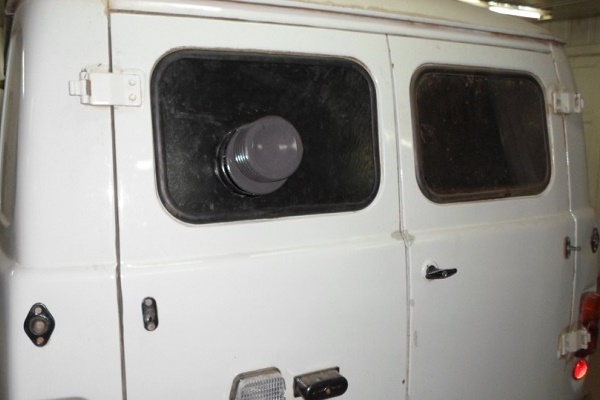

Не рядко именно газови конвектори се използват за отопление на големи транспортни средства: кемпери, камиони, автобуси. Те са по-удобни за експлоатация от печки на твърдо гориво и отоплители на дизел, по-икономични от електрическите уреди.

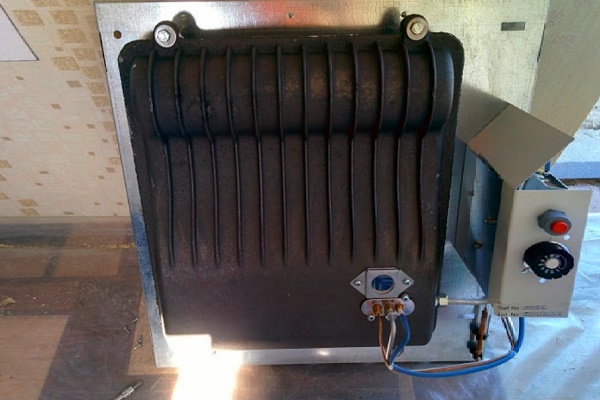

Работата на уредите от конвективен тип се основава на естественото движение на нагрятия въздух, преминаващ през разположената вътре камера на горене с топлообменник. Топлообменникът се нагрява от газова горелка, в която газът се подава през дюза по маркуч или тръба.

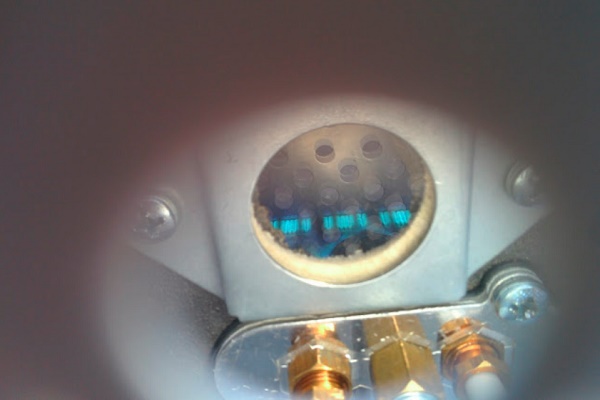

Нагряването на въздуха, засмукан вътре в газовия конвектор, се извършва от горелка, в дюзите на която газът постъпва или от газова тръба, или по маркуч от бутилка.

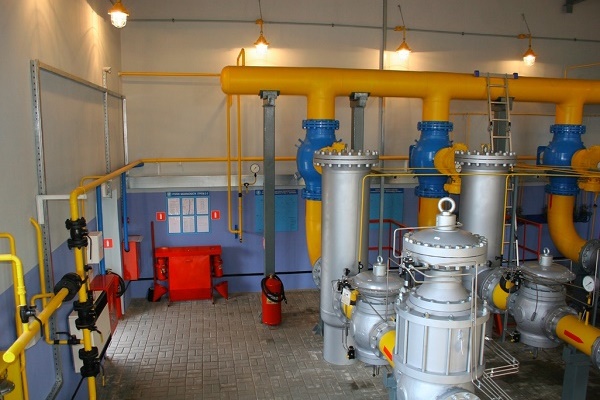

Практически всички модели газови конвектори могат да работят както на природен газ, така и на втечнена горима смес от пропан и бутан. Те могат да се свържат както към газопреносната мрежа, така и към бутилка или газхолдер. Всичко зависи от техническите условия на оборудвания обект.

Газовите конвектори биват с отворени и затворени камери на горене. Първите са по-евтини както като цена, така и като последващи експлоатационни разходи. Вторите са по-скъпи, но значително по-безопасни, затова се купуват по-охотно. Нека разгледаме принципа на работа именно на такъв уред.

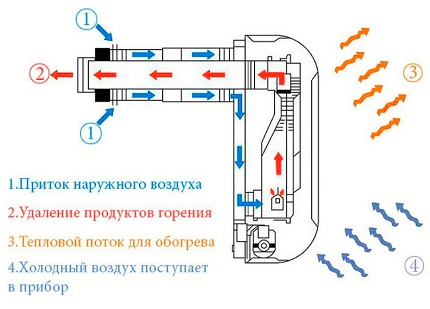

Въздухът, необходим за горене, постъпва в камерата на горене на газовия уред по коаксиален димоотвод. Ако опростим коаксиалната конструкция, това са две тръби с различно сечение, едната от които е поставена вътре в другата. Благодарение на особеностите на устройството, коаксиалната система изпълнява две важни действия.

Чрез пролуката между тръбите в горивната камера се втегля въздухът, необходим за стимулиране и поддържане на горивния процес. През централната тръба малобройните, но изключително токсични продукти от преработката на синьото гориво се извеждат навън, т.е. извън пределите на отопляваното помещение.

Газовият конвективен уред със затворена камера е по-скъп от този с отворена, но е по-безопасен. Всичките му компоненти са изолирани и по никакъв начин не контактуват с въздуха в отопляваното пространство.

Конвекционният газов нагревател абсолютно няма връзка с въздушното пространство в помещението. Вземането на свежа порция въздух става отвън, а там се изпращат и димните газове, саждите и гарът, съпътстващи изгарянето на газа. По време на работа газовият конвектор не изгаря кислорода в обекта и не заплашва потребителите с отравяне с въглероден оксид.

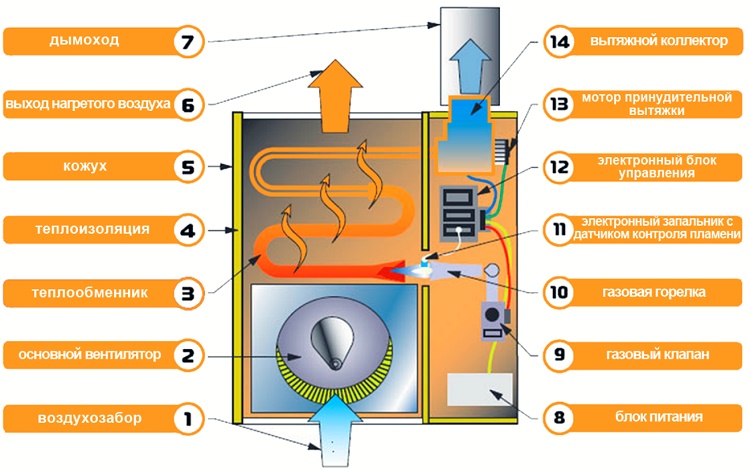

Движението на въздуха през газовите конвектори бива естествено и принудително. В първия случай студеният поток спонтанно изтласква топлия от топлообменника в помещението. Във втория – движението и смяната на охладената и нагрятата въздушна маса се ускорява от вентилатор, който се нуждае от електрическо захранване.

За отвеждане на продуктите от преработката на синьото гориво конвекторите се оборудват с димоотводи. Уредите със затворена камера се оборудват с коаксиални тръби.

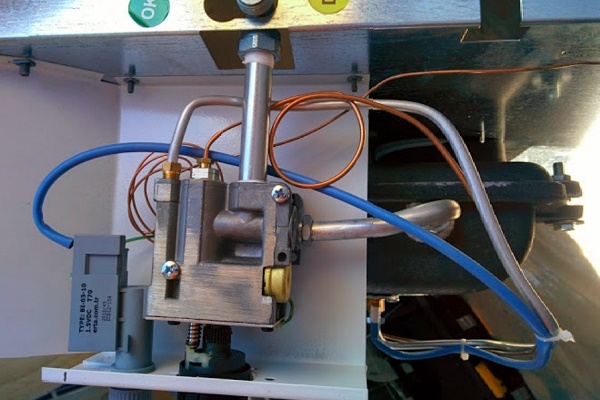

Подаването на синьото гориво към горелката става чрез газов клапан. Той дозира подаването и изпълнява функцията на своеобразна климатична система, поддържаща необходимия на собствениците температурен фон в помещението. Енергозависимите уреди освен това са снабдени с автоматика.

Автоматичните системи за защита гарантират безопасна експлоатация. Те прекъсват подаването на газ в камерата при колебания на налягането в газовата мрежа или при угасване на пламъка в горелката. На коаксиалните тръби на газовите конвектори се монтират дефлектори, които изключват задуването на дюзите от поривисти ветрове.

Ясно с принципите на работа и особеностите на устройството на газовия конвекторен нагревател ще ви запознае авторът на видеото:

Народните майстори разработват и сглобяват уникални модели газови нагреватели, като съобразяват принципа им на работа и особеностите на устройството. В техните самоделки е взето предвид основното правило – просто трябва да се осигури безопасно и ефективно нагряване на въздуха, преминаващ през уреда, от газова горелка.

Проверените на практика модели на самоделни газови конвективни нагреватели непременно ще разгледаме, но първо ще се запознаем с правилата за инсталиране и свързване на готовото за употреба оборудване, предлагано от търговията.

Норми за разполагане на газови конвектори

Монтирането на газови конвектори се извършва в отопляеми жилищни, помощни и производствени помещения. Допуска се експлоатацията им в складове, гаражи и други взривоопасни обекти при спазване на правилата за употреба.

Броят на уредите се изчислява въз основа на обема на помещението, който трябва да се отоплява. Счита се, че средно 1 kW, генериран от уреда, може да осигури топлина за 20 m³. Разбира се, за точен подбор средните стойности са недостатъчни, освен това климатичните условия и реалните топлинни загуби на сградата влияят на изчисленията, но може да се получи представа за приблизителния брой необходими конвектори.

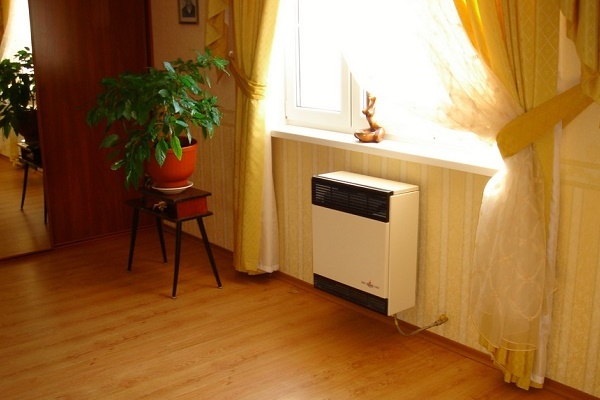

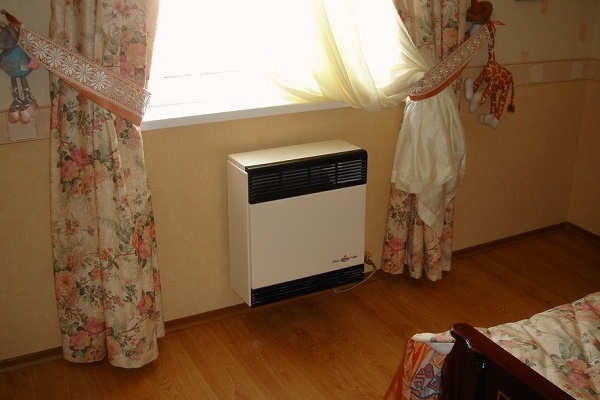

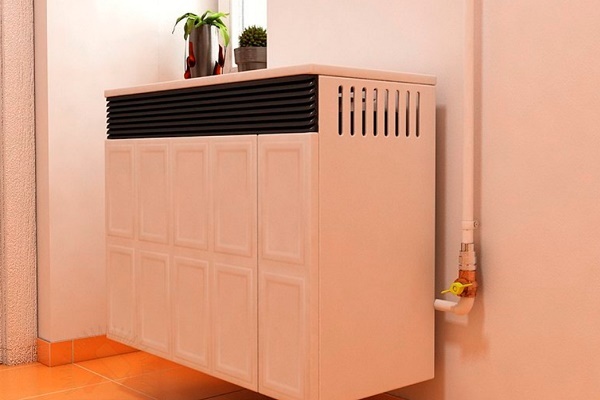

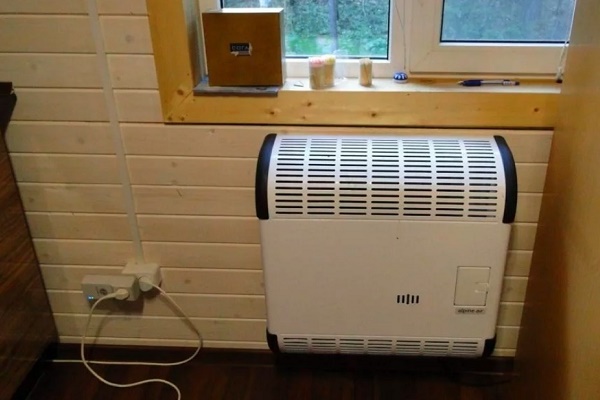

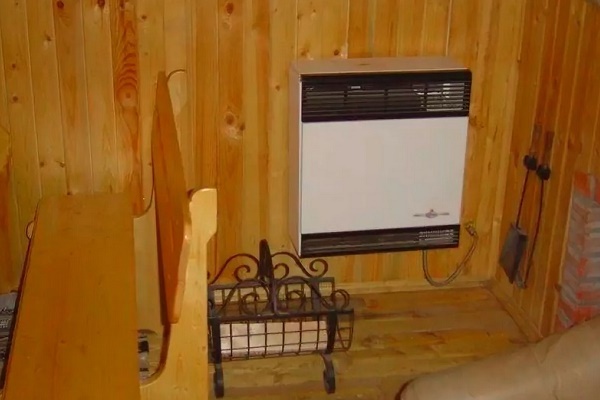

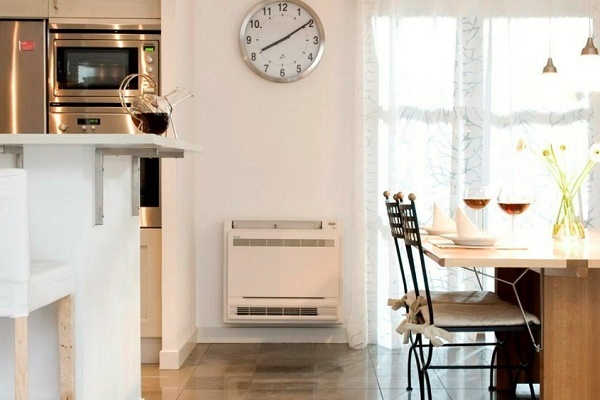

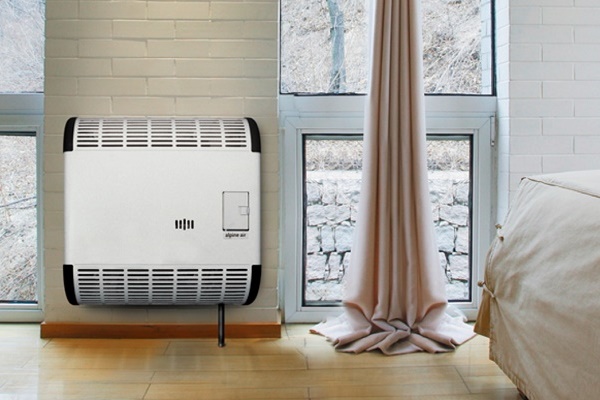

Закрепването както на самоделния, така и на фабричния газов конвектор се извършва върху носеща стена. Препоръчва се разполагането му директно под прозореца, но не в ниша, която затруднява движението на въздушния поток. Необходимо е уредът да се монтира така, че нищо да не пречи на експлоатацията и обслужването.

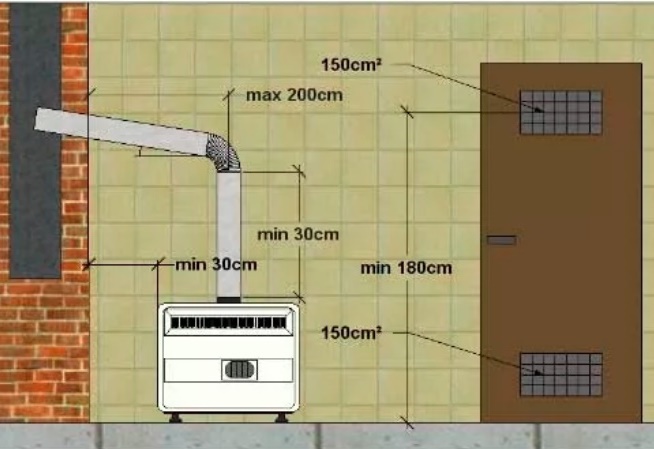

Повечето производители на газови конвекционни уреди препоръчват да се спазват следните разстояния от строителните конструкции:

• От равнината на пода със запалимо покритие не по-малко от 150 mm.
• От равнината на пода с покритие, което не е склонно към горене, 100 mm.
• От перваза на прозореца или друга подобна конструкция, която се издига над конвектора, минимум 100 mm.
• От конструкциите и предметите, намиращи се отляво/отдясно/отзад, по 150 mm.
• От предната стена на газовия конвектор до най-близката преграда от 500 mm.

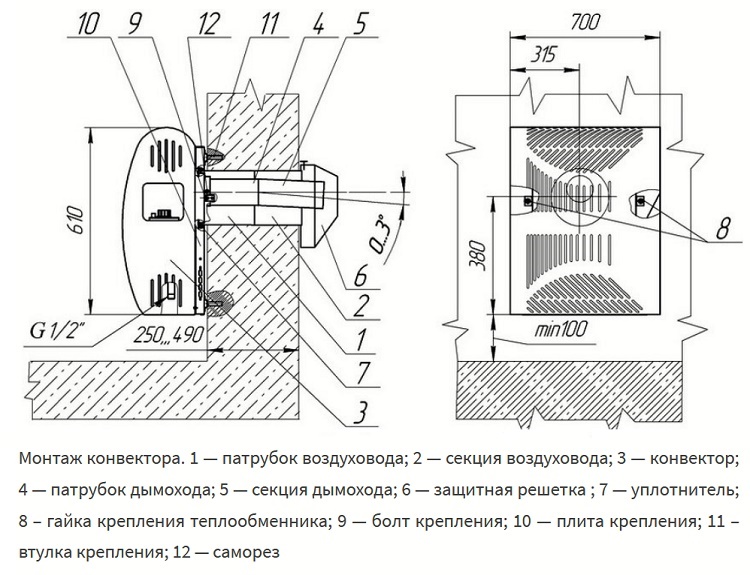

Газовият конвектор задължително трябва да бъде оборудван с коаксиален димоход, изведен навън през носеща стена или през покривната система. Дебелината на стената, която димоходът пресича, може да бъде 600… 800 mm.

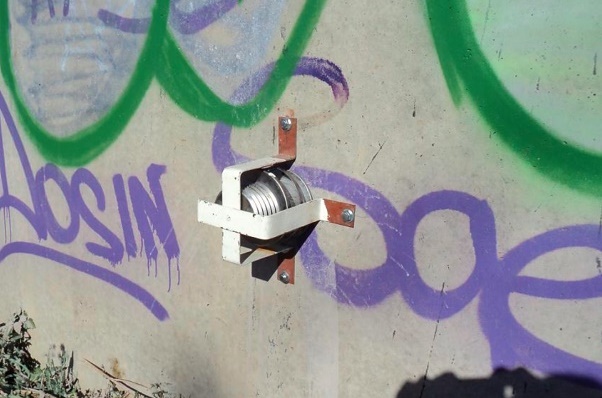

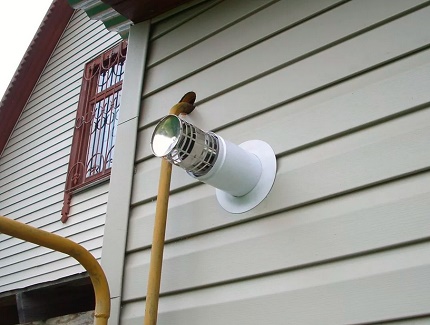

Коаксиалната тръба, свързана към газовия конвектор, отвън се препоръчва да бъде оборудвана с дефлектор. Той ще предотврати проникването на птици, листа и клони в устройството и ще предпази от вдухване от поривистия вятър.

При излизане през стената между коаксиалната тръба и повърхността на земята не може да бъде по-малко от 300 мм. Ако излиза на височина над 2000 мм от повърхността на земята, трябва да се предвиди защита от атмосферни влияния и неоторизирани прониквания.

Стъпки за монтаж и фиксация на стената

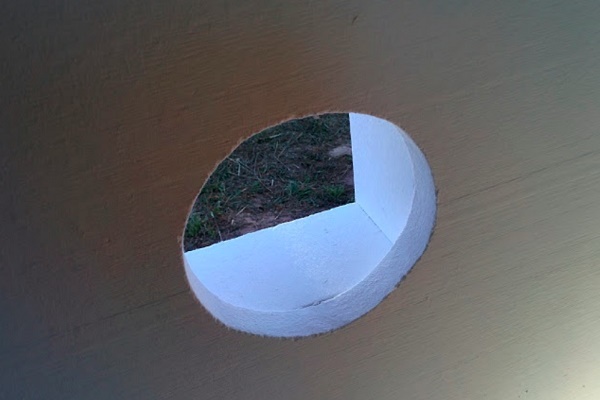

За извеждане на коаксиалната тръба през стената трябва да се пробие отвор в нея, чийто радиус ще позволи да се изведе коминът навън, да се изолира и уплътни празнината между тръбата и стената. Според положението на пробития отвор се маркират точките за фиксация на конвектора на стената.

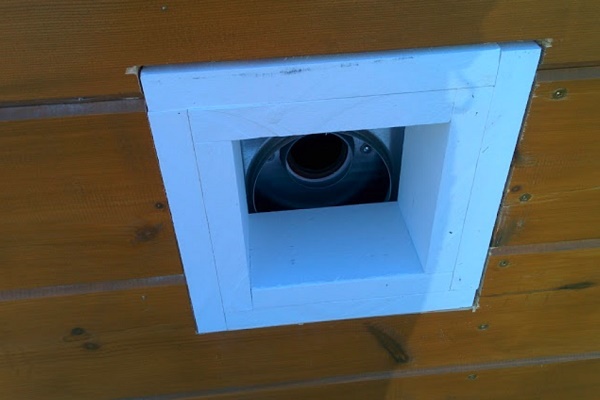

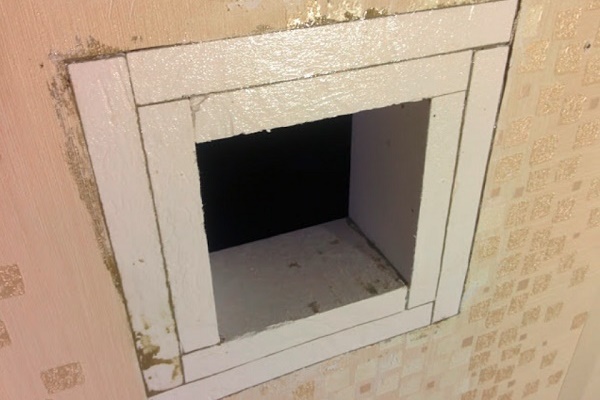

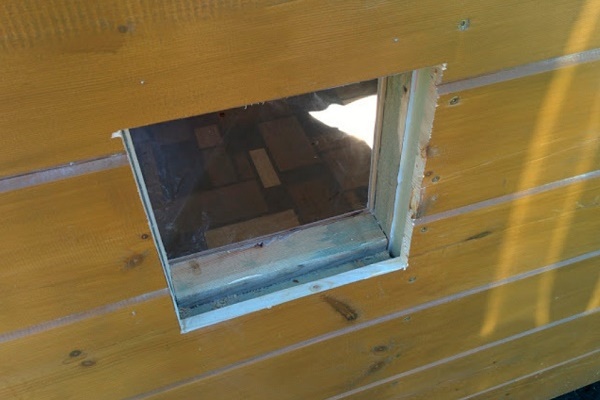

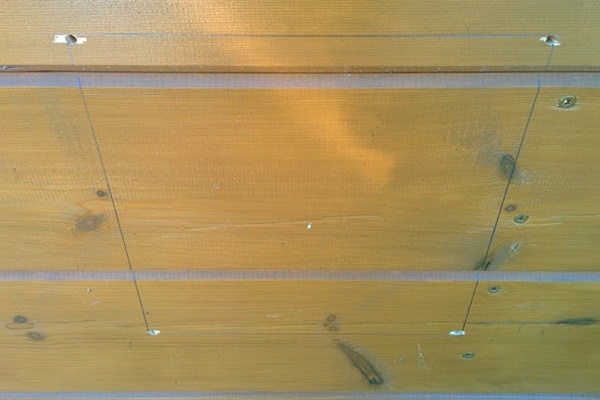

Нека разгледаме процеса на подготовка на отвора за извеждане на коаксиалната тръба в стената на скелетна сграда:

Естествено, първо трябва да се закрепят скобите, на които ще се окачва уредът. След завършване на тяхното фиксиране се пристъпва към монтажа на агрегата и свързването му с комина и газовата тръба. Но първо трябва да се подготви за инсталиране.

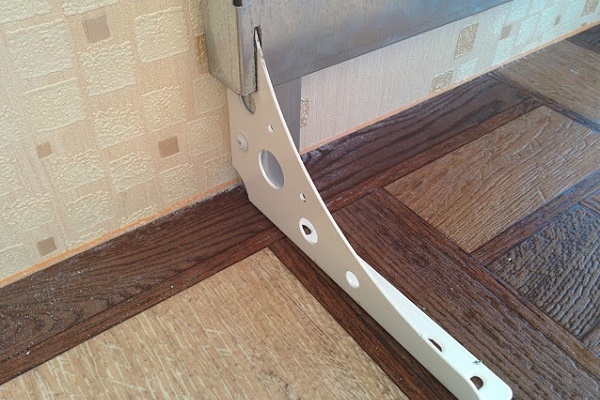

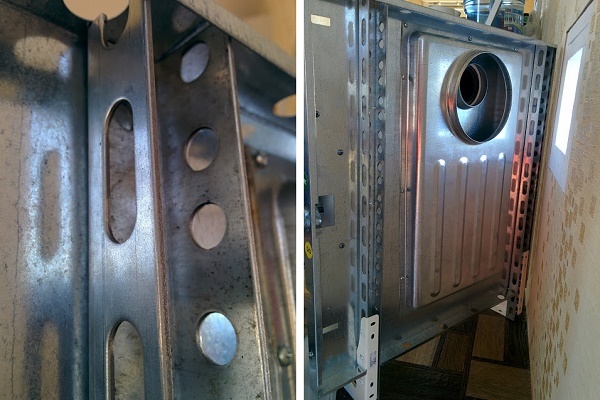

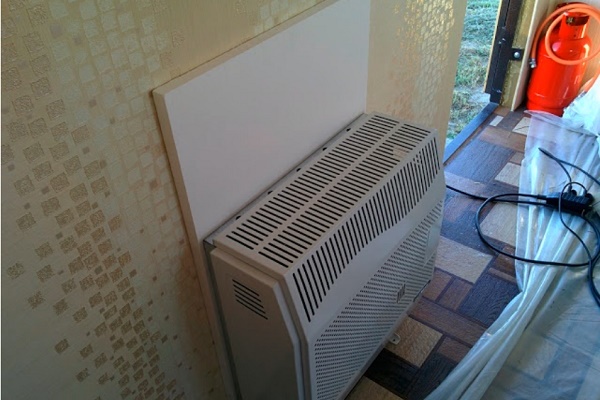

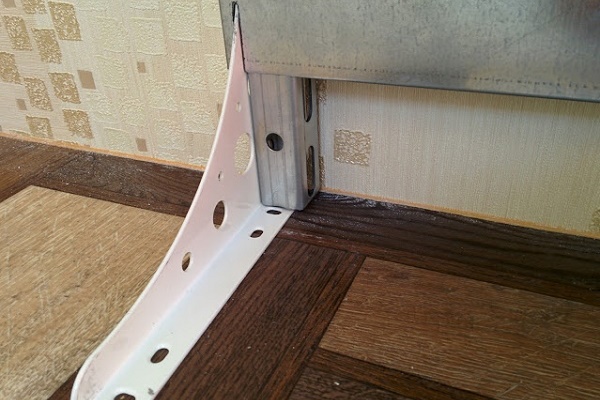

Във вили и временни постройки, чиито стени не притежават носеща способност, достатъчна за натоварване от уред с чугунен топлообменник, нагревателят е по-добре да се постави на опори, например, както в следващата галерия:

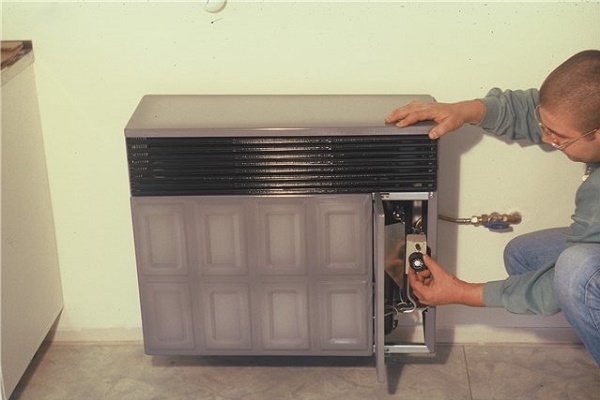

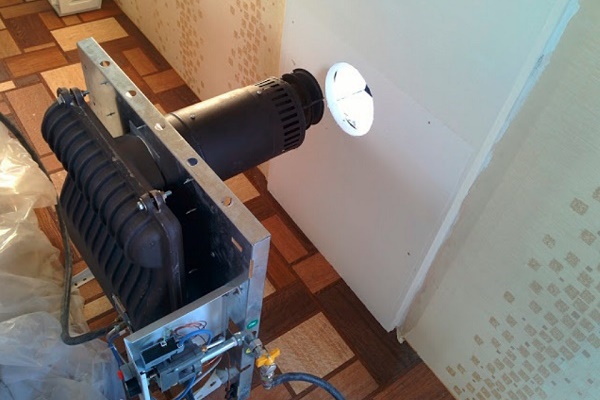

От конвектора се сваля обшивката, а на отвора, намиращ се на задната страна, се поставя уплътнителен пръстен. След това уредът се накланя към стената, в резултат на което коаксиалната тръба се вкарва в снабдения с уплътнител отвор отзад на агрегата. След това съединението трябва да се укрепи с монтажна муфа.

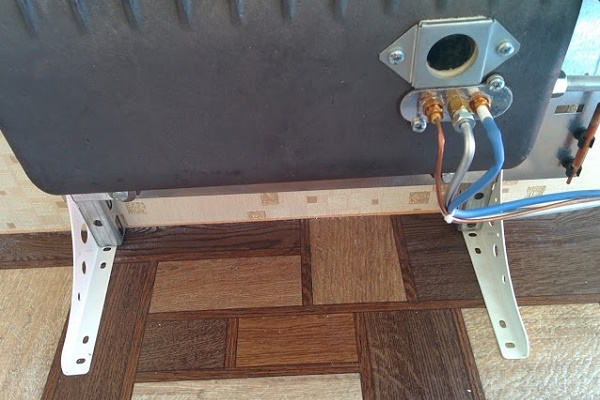

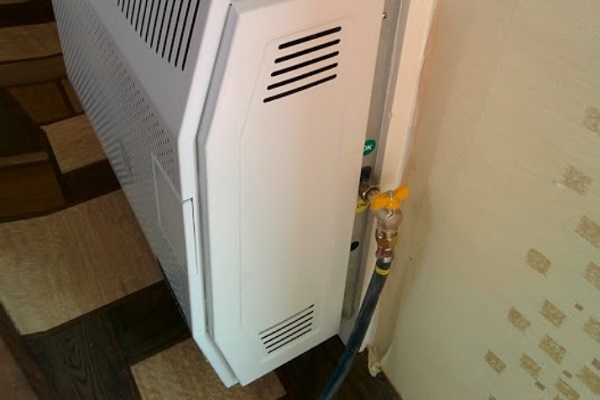

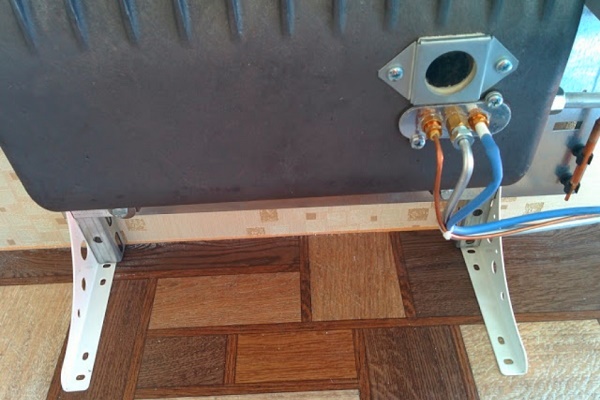

Сега трябва да се свърже към тръбата или маркуча, които подават газ. Желателно е, при свързване към магистрален газ, тръбата вече да е доведена до мястото за монтаж на конвектора. Преди вкарването на газовия канал в уреда задължително трябва да има кран, за да може да се спре подаването, ако се планира ремонт, подмяна или почистване.

Отбележете, че свързването към тръбата на централизираната газова система може да се извършва само от представители на организацията, с която е сключен договор за доставка на газообразно гориво и обслужване на газовото оборудване. Майсторът трябва да има сертификат от производителя с право за извършване на монтажни работи.

В задълженията на газовия техник, извикан за монтаж на газов конвектор, влиза свързването към системата за газоснабдяване и проверка на съединителния възел за херметичност. След изпълнение работникът трябва да издаде на собствениците акт, в който са изброени всички извършени от него действия.

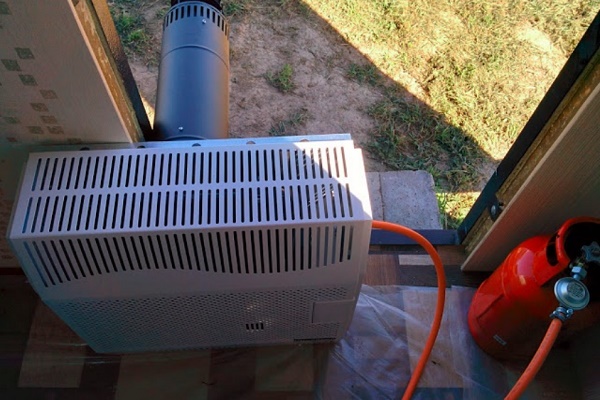

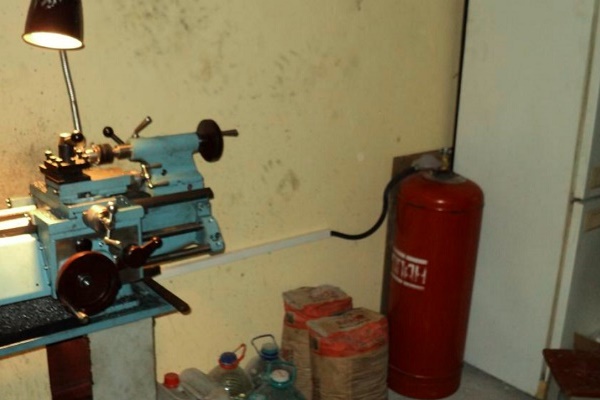

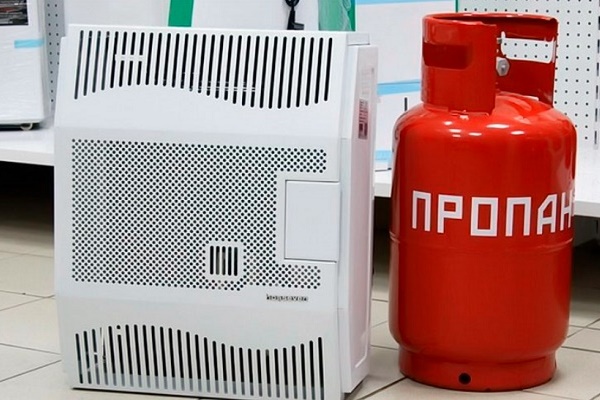

Към газовата бутилка може да свържете конвектора с маркуч самостоятелно. Но трябва да помните, че свързването трябва да се извършва с използване на редуктор и газов клапан. Също така трябва да знаете, че дюзите за подаване на магистрален газ и втечнена газова смес се различават по диаметър.

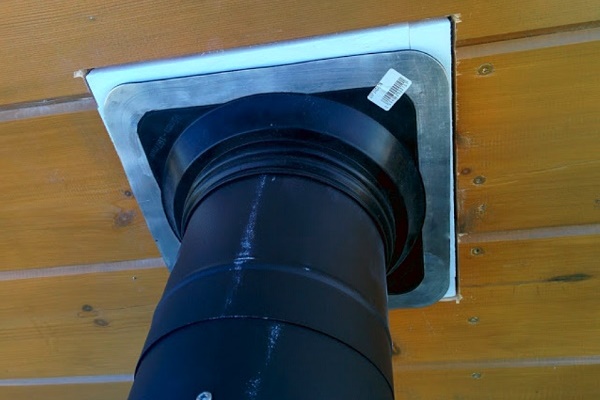

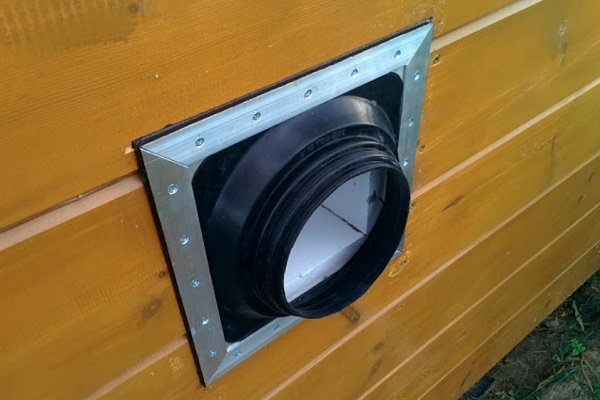

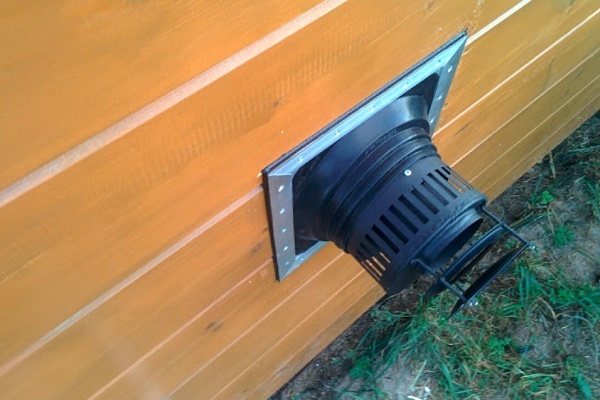

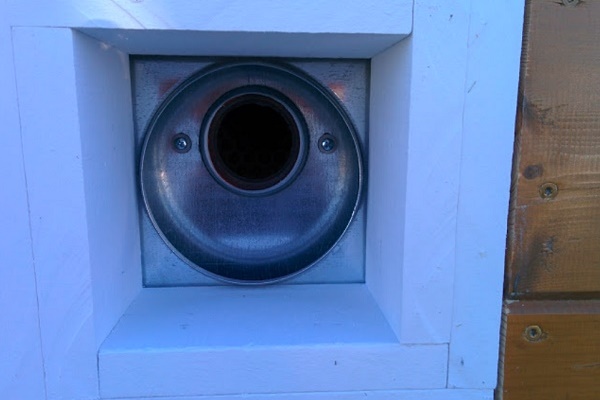

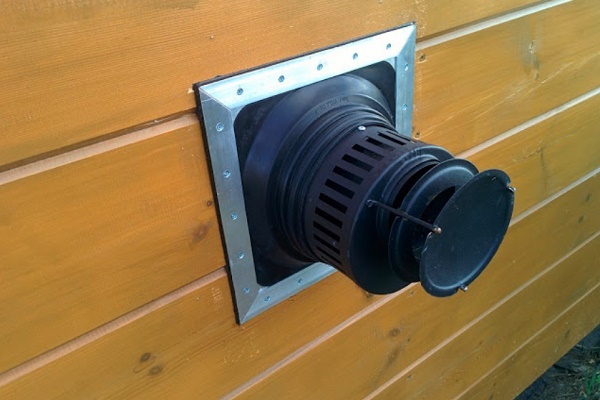

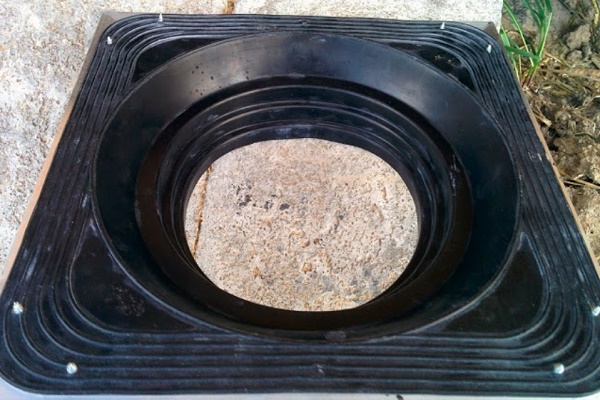

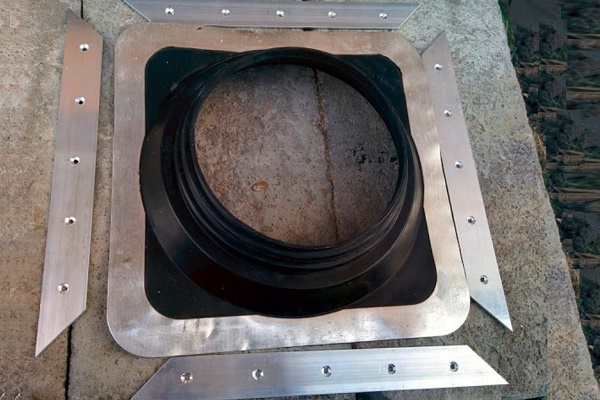

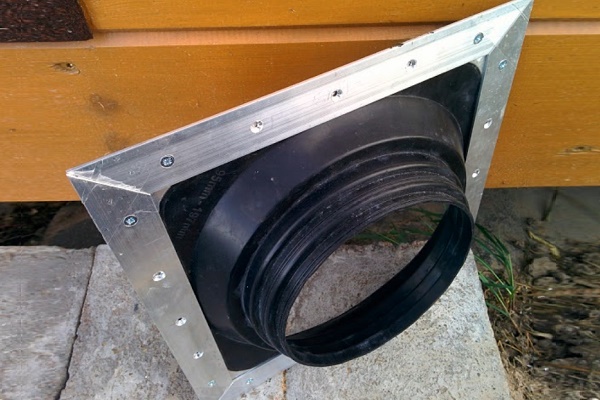

Оборудването на отвора за коаксиалната тръба е желателно да стане с използване на фланец, осигуряващ херметичност на външния възел. Но преди монтажа обикновеният вариант трябва леко да се доработи в зависимост от метода на закрепване. Нека разгледаме пример за подготовка и монтаж на външен уплътнител върху дървена стена:

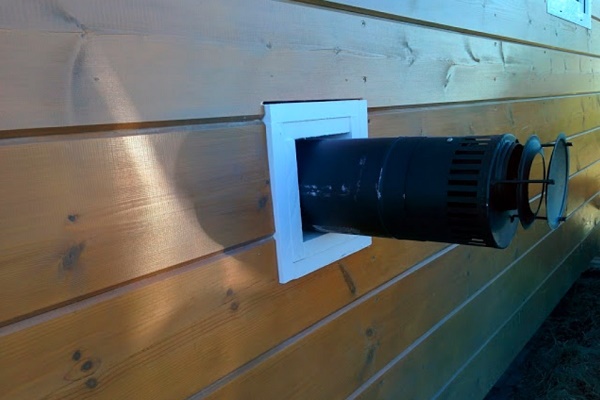

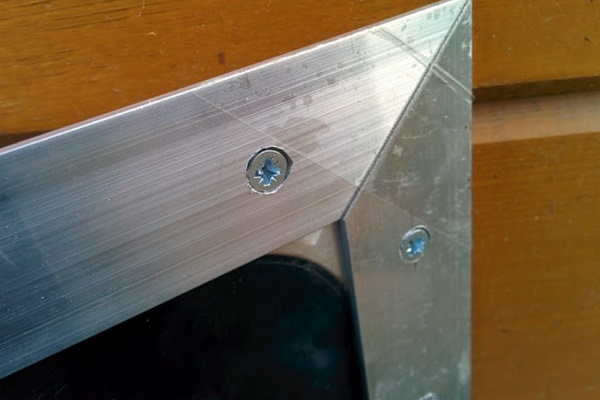

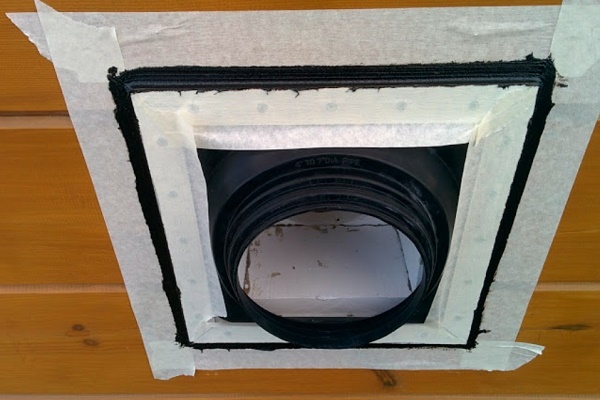

След доработката на фланеца, който се монтира на коаксиалната тръба от страната на улицата, се пристъпва към неговото монтиране:

Ако уредът е бил продаден с дюзи, предназначени за магистрален газ, преди извършване на монтажните работи те трябва да бъдат сменени с такива, чийто размер и модел са посочени от производителя на оборудването. Трябва да се сменят всички дюзи, които са в уреда.

Не забравяйте, че газовата бутилка с какъвто и да е обем не може да се поставя над подземни помещения, да се разполага в сутеренните и мазетата на къщата. Забранено е нейното монтиране непосредствено до нагревателя. Между уреда и бутилката трябва да се спазва разстояние от поне един метър. По-добре по-голямо, за да бъде напълно изключено загряването на бутилката от нагревателя.

Правила за правилна експлоатация

Включването и изключването на газовия конвектор, регулирането на режимите му на работа могат да извършват само пълнолетни потребители, които внимателно са проучили ръководството и препоръките за експлоатация. Недопустимо е в тези процеси да участват подрастващото поколение или недееспособни хора. Ако не е възможно да се предпази газовият конвектор от тяхната намеса, то от инсталирането на уреда е по-добре да се откажете предварително.

Помещението, в което се планира експлоатацията на газовия конвектор, трябва да се проветрява, за което е необходимо наличието на прозорец или поне отвор. Желателно е да има вентилационни решетки на вратата.

Запомнете, че при откриване на специфична миризма на газ в помещението, кранът на входа на конвектора трябва незабавно да се затвори. В никакъв случай не трябва да "искрите" в такава ситуация: да драсвате кибрит, да включвате осветление, да използвате запалка и т.н. Ако не спазвате тези изисквания, малък на пръв поглед теч може да причини разрушителна експлозия.

Помещението, в което е открит течът, трябва незабавно да се проветри, като се отворят широко прозорците и вратата. Веднага трябва да се извикат служители на газовата организация, която е извършила свързването на вашия уред към централизираната мрежа, или аварийната служба. Газовият отоплител може да се използва едва след пълно отстраняване на теча или ремонт на уреда.

Самоделни газови конвектори

Сред разработките на домашни конвектори, превръщащи газ в топлинна енергия, няма много разнообразни решения. Това се дължи на опасността от грешки при изграждането на устройства, работещи със синьо гориво. Най-малката грешка може да доведе до експлозия, отравяне, пожар.

Има обаче няколко интересни конструкции, които заслужават внимание. Те могат да бъдат полезни за отопление на вили, селски къщи, ремаркета, туристически палатки и гаражи.

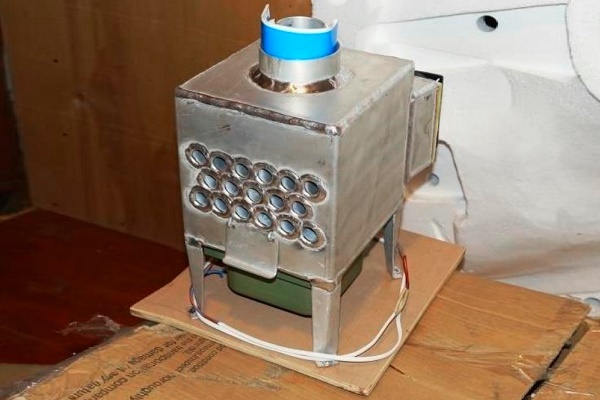

Вариант #1. Отоплител на базата на ИК горелка

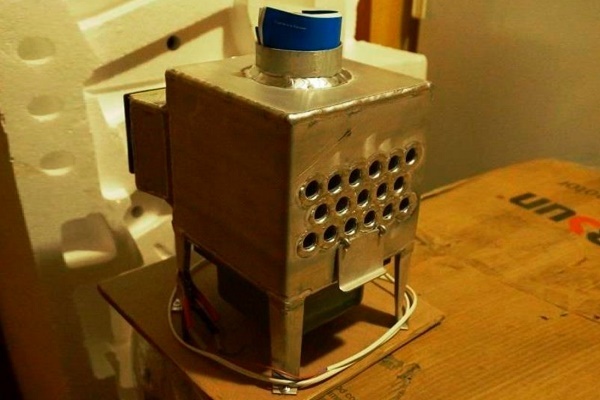

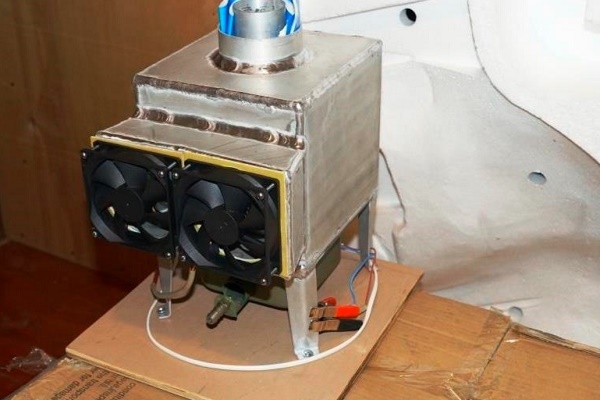

По същество това е просто модификация на обикновена инфрачервена газова горелка марка Solyarogaz. Уредът работи с бутилиран газ. Изобретателят и изпълнителят на идеята е използвал модел GII-2,3, чийто работен панел може да се монтира хоризонтално.

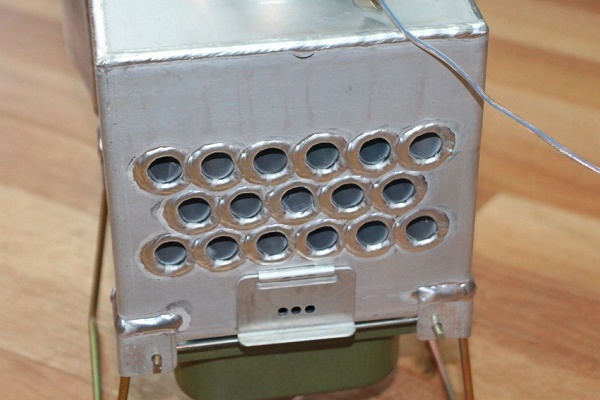

Върху този работен панел, който в нормален режим загрява пространството чрез безпламъчно преработване на газообразно гориво, просто са заварили и монтирали оригинален топлообменник. Той представлява метален куб с положени вътре в корпуса метални тръби.

Топлообменникът няма дъно, то би попречило на преминаването на топлинните вълни. Отгоре е изведен патрубок за свързване на димоотводна тръба. Отзад са монтирани два вентилатора от компютър за ускоряване на въздушния поток.

Конструктивно този модел напомня калорифер за системи с въздушно отопление. По принцип на действие – също. Всмуканият в тръбите на уреда въздух се нагрява от газовата горелка, след което се изтласква от тръбите от свежа порция студен въздух.

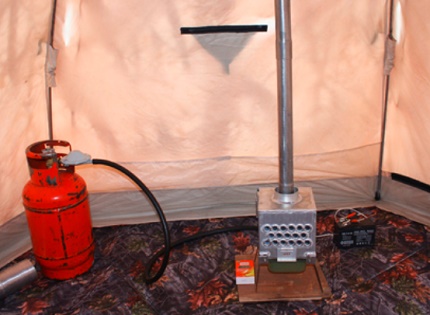

Мобилен конвекционен газов нагревател ще подхожда на туристи, риболовци и ловци, любители на пътувания с кемпер. Трябва просто да го свържете към бутилката, а монтираната на дюзата твърда или гофрирана тръба да изведете извън палатката

По думите на собственика на изобретението, подобрената горелка загрява палатката много по-бързо от същата, но без топлообменник. Всички продукти от преработката на газообразното гориво се извеждат по тръба, свързана към дюзата. Не изгаря кислород, изразходва газ икономично. За рибари, любители на лова и туристи това е истинска находка.

Вариант #2. Използване на бракуван отоплител

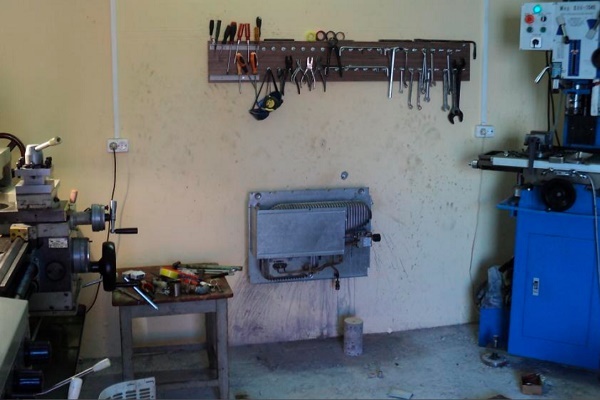

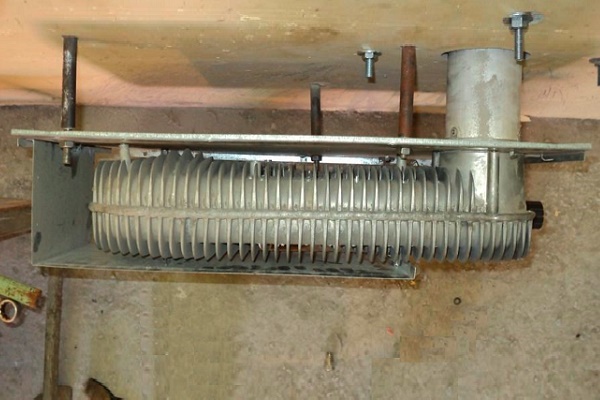

Този вариант е изключително прост, измислен е за икономия при отоплението на гаража. Цялата преработка се състоеше в ремонт на отписания конвектор и отстраняване на кожуха. Резултатът позволи значително да се увеличи топлопредаването и скоростта на загряване, но има проблеми с безопасността.

Първо, нарушена е херметичността. При случайно загасване газовият клапан на отоплителя, разбира се, ще спре подаването.

Въпреки това при постоянно горене кислородът от въздушната маса в затвореното пространство ще се изгаря, затова ще е необходимо редовно да проветрявате гаража с проветряване наведнъж или да изградите приточна вентилация.

Второ, отвореният топлообменник може лесно да стане причина за изгаряне. Но там, където не тичат деца, това може да не се счита за недостатък. Възрастен човек едва ли ще забрави, че от нагревателя е отстранен корпусът и че при невнимателно движение близо до уреда може да се изгори.

Следният видеоклип ще ви запознае с подобно решение, използвано за отопление на ремарке:

Гараж с площ 30 m² конвекторът без кожух отоплява приблизително за пет минути. Консумира газ на стойност не повече от 5 € през зимен месец. През есента и пролетта работи по-рядко, следователно разходите още намаляват.

Вариант #3. Модернизация с канален вентилатор

Същността на преработката се състои в инсталиране на въздуховод с изпускателен вентилатор на предната решетка. Генерираната от конвектора топлина постъпва насочено в работната зона на собственика. Няма никакви особени трикове, но има значително намаляване на разходите за отопление.

Особеностите на устройството и работата на модернизирания газов конвектор са представени във видеото:

Продуктите на горенето се извеждат извън обекта както обикновено – чрез коаксиална тръба, по която също се подава свеж въздух към горелката, за да поддържа пламъка. Тази домашно изработена уред е значително по-безопасна от предишния модел, но от време на време ще е необходимо да проветрявате обработваното помещение. В крайна сметка, без съмнение, тя ще започне да разнася облаци прах.

Изводи

Несъмнено газовите конвектори са най-търсеният в днешно време тип отоплителни уреди за малки жилищни и битови обекти, както и за транспортни средства. Трудността е, че най-достъпният по цена и възможност за закупуване вид гориво може да бъде опасен, ако се нарушават експлоатационните указания.

Ако правилата за използване се спазват стриктно, няма да има никакви заплахи нито за живота, нито за здравето, нито за имуществото. Никакви рискове няма да създадат и домашно изработените уреди, ако газът се движи по херметични контури. Ако обаче се съмнявате, че можете да осигурите херметичност, по-добре си купете уред от заводско производство и не изпитвайте съдбата.

Искате ли да разкажете как сте инсталирали и свързали собствен газов конвектор? Може би имате интересна идея в арсенала си за сглобяване или модернизация на отоплител на газ? Моля, оставете коментари в блок-формата по-долу, задавайте въпроси и публикувайте снимки по темата на статията.
