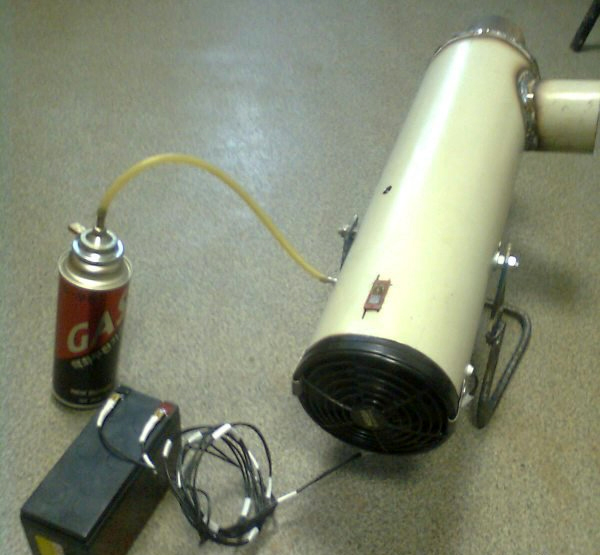

Топлинна газова пушка със собствени ръце: стъпка по стъпка инструкция за сглобяване

На специализирания пазар са представени разнообразни варианти на топлинни пистолети. Те се различават по марки, гориво, което се използва за функциониране на агрегата, габарити, дизайн и цена. Въпреки това цената на марковите топлинни пистолети често отблъсква купувачите.

При наличие на умения за обработка на метал може да се изгради бюджетен агрегат самостоятелно. Все пак газовият топлинен пистолет със собствени ръце се сглобява от евтини материали. Такъв агрегат е способен да отопли малък гараж или да осигури подходящ микроклимат в оранжерия.

Съмнявате ли се в собствените сили? Ще ви помогнем в реализацията на замисленото. В статията са подробно описани конструктивните особености, принципите на работа и нюансите на експлоатация на различни газови пистолети. А също така е представена поетапна инструкция за изработка и пускане на прибора.

Област на приложение и принцип на действие

Принципът на работа на подобен агрегат може да се сравни с функционирането на вентилатор, но топлинният пистолет изпуска в помещението не студен, а топъл въздух.

Въздухът, функциониращ вътре в корпуса, се нагрява от нагревателния елемент (ТЕН) или от горелки, работещи на различни видове гориво.

Названието «пистолет» е предизвикано както от външната прилика на уреда с артилерийско оръдие, така и от мощната струя загрят въздух, с която агрегатът «изстрелва».

Топлинните пистолети с различни модификации намират широк спектър на приложение.

Те се използват успешно:

• в промишлеността за отопление на обширни производствени и складови помещения;
• в селското стопанство за поддържане на комфортна температура на въздуха в парници, оранжерии, топлици;
• в строителството за бързо изсушаване на измазани, боядисани или по друг начин обзаведени помещения;
• в бита за нагряване и изсушаване на помощни помещения и гаражи;
• за отопление на жилищни сгради при извънредни обстоятелства (например, аварии на отоплителни трасета).

Съществуват и други начини на използване на подобни устройства, например газовите агрегати се прилагат широко при монтаж на опънати тавани.

Разновидности на топлинни пистолети

Съществуват няколко вида класификация на топлинните нагреватели.

Най-често те се различават по:

• по устройство на нагревателния елемент – начин на нагряване;
• по вид гориво, което се използва като източник на топлина.

Освен това уредите могат да се делят по цел на използване на промишлени и битови.

Класификация по метод на нагряване

Въпреки че всички топлинни пушки се използват за повишаване на температурата в помещението, в зависимост от конструкцията на модела процесът може да се осъществява по различен начин.

Устройства с пряко (непосредствено) нагряване

В подобните уреди мощен вентилатор засмуква въздух от околната среда. Благодарение на непосредствен контакт с нагревателния елемент, въздушната маса придобива висока температура, след което тя се „изхвърля“ в стаята през специален отвор.

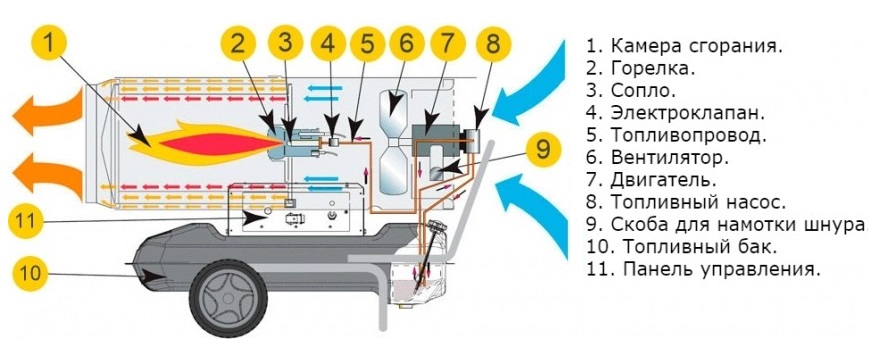

На схемата е изобразено схематично устройство на съвременни топлинни пушки, които имат открито и непряко нагряване, с означение на главните елементи на конструкциите (+)

Такива агрегати се отличават с относително ниска цена и имат солиден КПД, но им липсва екологичност. Всички образували се продукти на горенето излизат в атмосферата, което може да бъде не само неприятно, но и опасно за хората, които се намират в стаята.

За да не се случи това, помещенията, в които се използват такива уреди, трябва редовно да се проветряват или, което е много по-добре, да се организира принудителна вентилация в тях.

Топлинни пушки с непряко нагряване

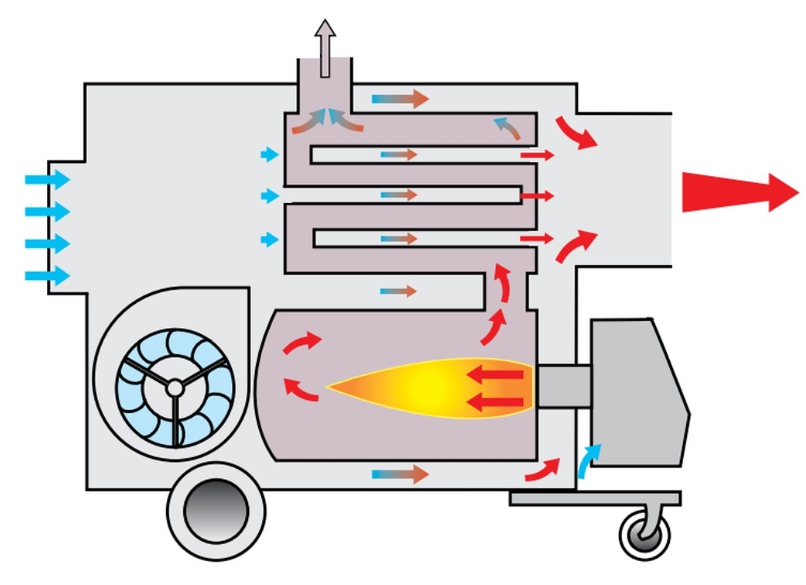

Подобни устройства имат по-сложна конструкция, в която е предвиден топлообменник, където топлината се отделя от вредните продукти на горенето. Последните се изпращат в специална тръба, свързана с комин, през който изгорелите газове се извеждат от помещението навън.

В устройствата с непряко нагряване като нагревателен елемент служи пръстеновиден топлообменник. Наличието на комин затруднява придвижването на подобни агрегати, поради което най-често те се използват като стационарни източници на топлина (+)

Въпреки че подобни устройства струват по-скъпо, а техният коефициент на полезно действие е малко по-нисък от този на уредите с открита горелка, те все пак се радват на голямо търсене благодарение на екологичността и безопасността при употреба.

Конкретният модел топлинна пушка трябва да се избира, като се вземе предвид планираното използване. Вариантите с пряко нагряване ще подходят за отопление на обширни безлюдни пространства (мазета, складове).

Ако уредът се предвижда да се използва в помещения, където има хора, например производствени цехове, по-добре е да се спре на модели с непряко нагряване.

Деление по вид гориво

Като се вземе предвид горивото, с което работят уредите, могат да се отделят следните разновидности на топлинните пушки:

• Електрически. Такива агрегати са екологични, те не изгарят кислород и не отделят във въздуха вредни вещества, благодарение на което те могат без опасност да се използват за отопление на жилищни стаи. Един минус – доста висока цена на електроенергията.
• Многогоривни – дизелни тополни оръдия или агрегати на отработено масло. Подобни устройства работят с отработени моторни и хидравлични масла, които е невъзможно да бъдат пречистени или използвани за други цели. Тези уреди са много икономични, но не се препоръчва да се монтират в помещения с много хора, както и в пространства, където е трудно да се осигури вентилация.
• Водни. Основните конструктивни елементи на такива устройства са нагревател, вентилатор и съд с вода. Отоплението на пространството се осъществява чрез мощен поток от пара. Подобни агрегати често се използват в селското стопанство, например за поддържане на комфортна температура на въздуха в оранжерии или парници; те могат да се използват и в жилищни помещения.
• Инфрачервени. Сложни устройства, в които отделянето на топлина става чрез инфрачервено лъчение. Такива конструкции са отлични за отопление на открити пространства: те могат да се монтират на тераси на ресторанти, празнични площадки, зони за отдих.
• Газови. Тези модели, за които ще говорим по-подробно по-долу, са получили разпространение благодарение на оптималното съчетание на качество и цена.

Често може да се срещне разделянето на топлинните оръдия на промишлени и битови модели. Първите се отличават с голяма мощност, габарити и висока цена, докато вторите имат малки размери, по-малък топлинен поток и достъпна цена.

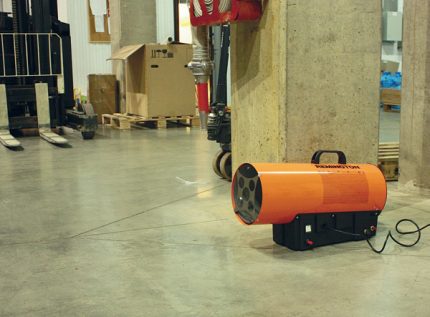

Основният критерий за избор на топлинно оръдие е неговата мощност, която трябва да съответства на площта на помещението, където ще се използва уредът. Важно е също да се обърне внимание и на други фактори: конструктивни особености (директно, индиректно нагряване), мобилност, габарити.

При избора на модел е важно да се вземе предвид цената на самото устройство, цената на горивото, както и екологичната безопасност.

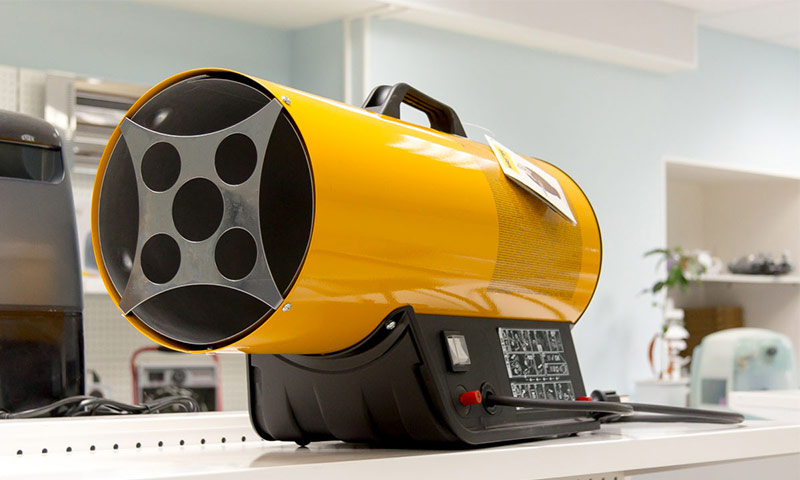

Особености на газовите топлинни пистолети

Газовите оръдия често се използват не само в промишлеността, но и в бита, например за отопление на вили или гаражи. Подобни устройства отстъпват на електрическите по мобилност, но са по-икономични. Освен това тези уреди имат доста висока мощност, чийто показател може да достигне 140 kW.

Отоплителите могат да работят на природен или втечнен газ, но те също се нуждаят от достъп до електрическата мрежа, тъй като функционирането на вентилатора, термостата и другите съставни части без електричество е невъзможно.

За работата на газовите топлинни оръдия могат да се използват различни модификации на природния газ:

• синьо гориво, което преминава по тръбопроводите;
• бутан или пропан в специализирани бутилки.

Моделите с голяма мощност могат да се свързват към газопровода със специален маркуч, което осигурява непрекъснатата им работа. Трябва да се има предвид, че такива агрегати обикновено са стационарни, тъй като тяхното придвижване е донякъде затруднено.

Компактни мобилни устройства работят с балонно гориво. В някои случаи пистолетът се свързва с маркуч към голям балон, който е неподвижен. В други случаи малък резервоар с газ е част от конструкцията на агрегата.

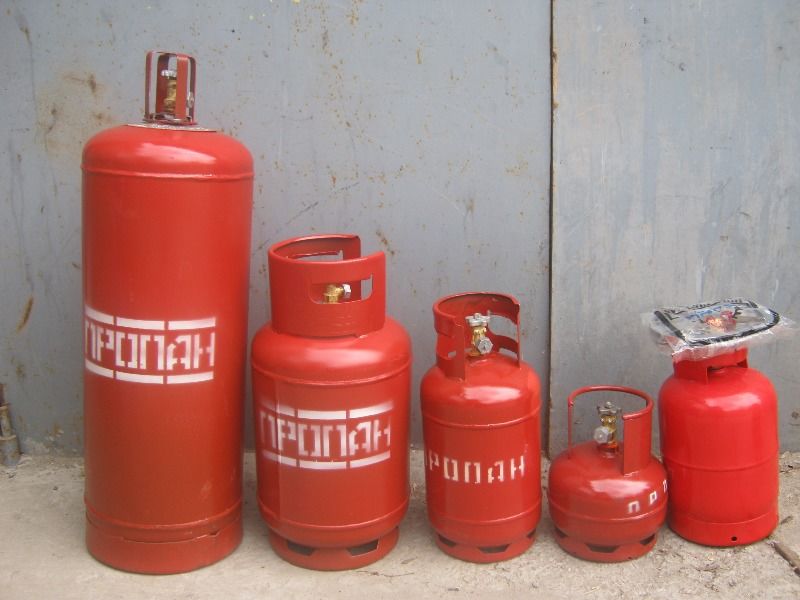

За работата на преносимите газови устройства (направени самостоятелно или в заводски условия) се използва газ в балони от различен тип.

В много съвременни модели газови топлинни пистолети са предвидени допълнителни функции, например защита на корпуса от прегряване, автоматично изключване на устройството, контрол на пламъка.

Допълнителна информация за устройството и различните модификации на газовите пистолети е предоставена в тази статия.

Изработка на газов топлинен пистолет със собствени ръце

Преди всичко подчертаваме, че да се захванат с самостоятелно изработване на газови топлинни пистолети могат само майстори, които притежават голям опит и подходяща квалификация.

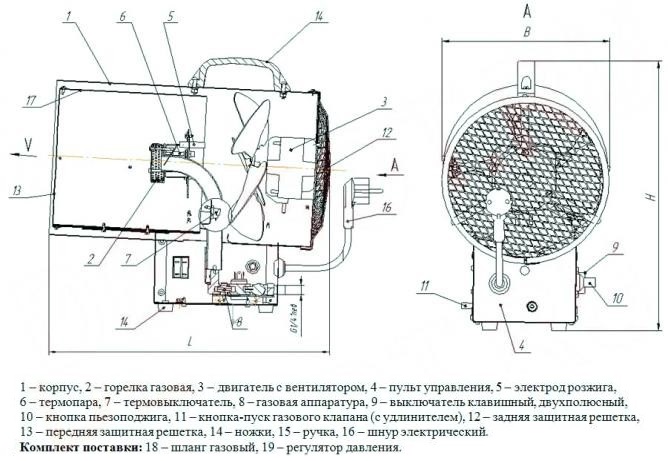

Подробна схема, която може да се използва при изработване на газов топлинен пистолет със собствени ръце. Подобно устройство е подходящо за отопление на гараж или други пространства (+)

Ако сте уверени в силите си, можете да започнете работа с подбор на необходимите устройства и материали.

Списък с инструменти и материали

За самостоятелно изработване на газов топлинен пистолет ще ви трябват:

• метална тръба, през която ще се осъществява подаването на гориво в системата;
• ъглошлайф;
• лист стомана;
• бормашина със свредла за работа с метал;
• ленти от метал (дебелина 2 мм);
• 8-милиметрова стоманена тръбичка за топлообменник;
• арматура за подставка, на която ще се поставя пистолетът;
• вентилатор с минимална мощност 12 волта;

Може да ви трябват и други приспособления, например заваръчен апарат за заваряване на тръби.

Поетапна инструкция за изработка на прибора

Преди всичко трябва да се заемете с корпуса. Той може да се направи от обикновена тръба или да се изработи кожух от лист стомана със средна дебелина. Металът трябва да се изреже, като му се придадат необходимите параметри, след което да се навие в тръба. Краищата се закрепват чрез съединителен замък или обикновени болтове.

След това трябва да разрежете с ъглошлайф тръбичката, предназначена за газопровода в системата. Това е необходимо, за да се удължи този елемент, като към него се завари същата част със същия диаметър.

След това трябва леко да разширите отвора, през който ще се осъществява постъпването на газ, като го доведете до 5 мм.

За увеличаване на топлообмена е желателно също да се удължи корпусът с помощта на метален диск с диаметър 8 см, който се закрепва под горелката. На него трябва да се пробият осем отвора с диаметър 1 см, благодарение на което се осигурява лесен достъп на въздух.

След това трябва да се заемете с изработването на хомут, с помощта на който ще се фиксира топлообменникът.

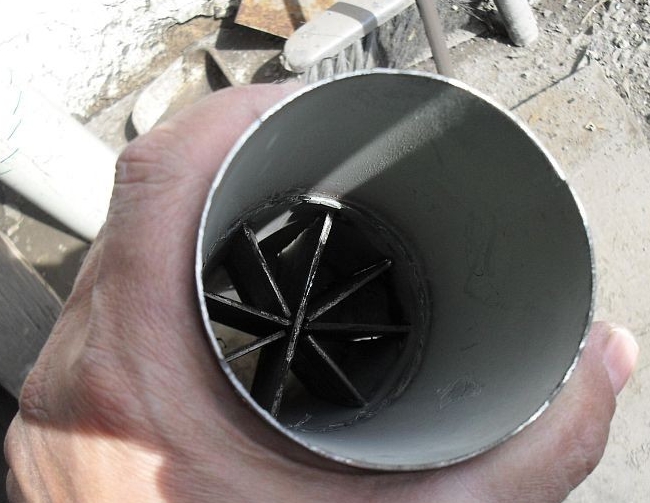

Две тънки метални пластинки с дебелина два милиметра, здраво заварени по кръстообразен начин, ще подобрят още повече процеса на отдаване и разпределение на топлината

След това може да се пристъпи към изработване на топлообменника. За целта трябва да се вземе желязна тръба с диаметър 8 см, с не твърде дебели стени. Заваряваме края към стената, където също трябва да се пробие отвор.

През тази част се прокарва удължителят на горелката, докато намиращата се в края скоба се укрепва допълнително с болтове.

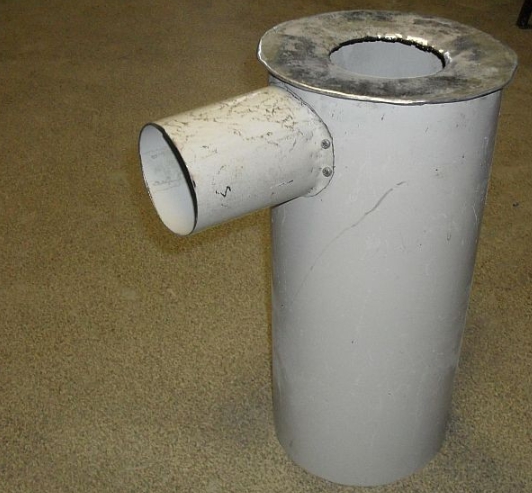

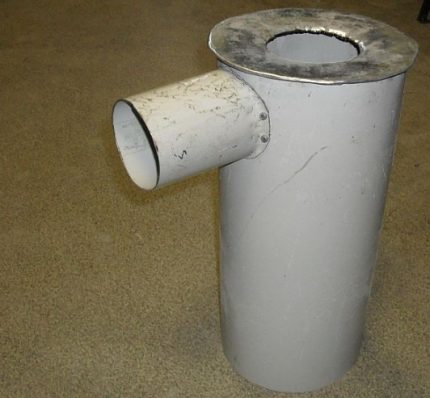

За изход на горещ въздух в помещението към тръбата с направения отвор се заварява патрубок, чиято дължина е приблизително 80 мм

Трябва също да се заемем със сглобяването на всички части на горелката, а в корпуса на топлообменника да се монтира превключвател за вентилатора.

В корпуса на топлообменника е необходимо да се направи с помощта на ъглошлайф отвор, към който се прикрепя отрязана част от 80-милиметрова тръба. Тя ще служи за изход на подгрятия въздух.

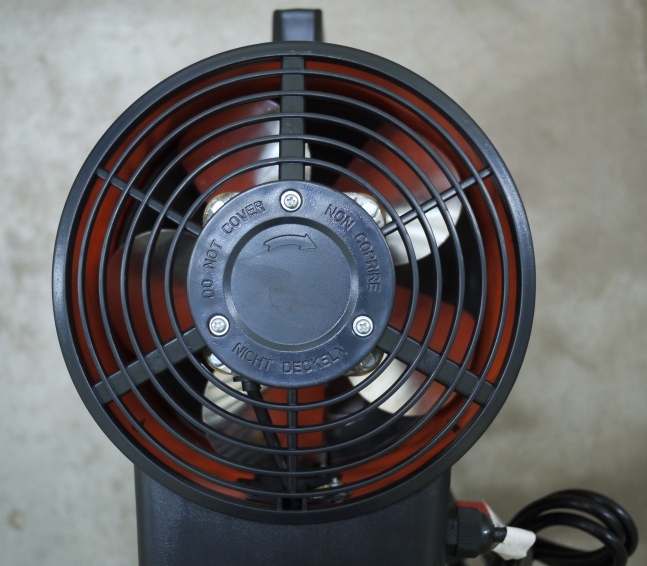

Важна част на газовата топлинна пушка е вентилаторът. Може да се използва автомобилен или битов уред. Желателно е да има кръгла форма, но е възможно прилагането и на квадратен модел.

След това може да се премине към инсталиране на вентилатора на втория край на топлообменника. Посредством тази част ще се осъществява предаване на нагретия въздух в студеното пространство. Необходимо е също да се обмисли източник на енергия за вентилатора. Като правило, той се свързва към електрическата мрежа, но е възможно прилагане на акумулатор.

Последният етап на изработване на самоделната пушка е пробиването на отвори, необходими за удобно запалване на газа.

Важно е също да се обмисли конструкцията, на която ще бъде монтиран корпусът на газовата пушка. Може да се вземе готова подходяща подставка или да се използва желязна армировка, от която се изработва рамка.

За точно регулиране на въздушния поток на топлинната пушка е желателно да се постави ограничител. Може да се използва шибер, разположен между вентилаторния и монтажния фланец.

Как се извършва пробен пуск

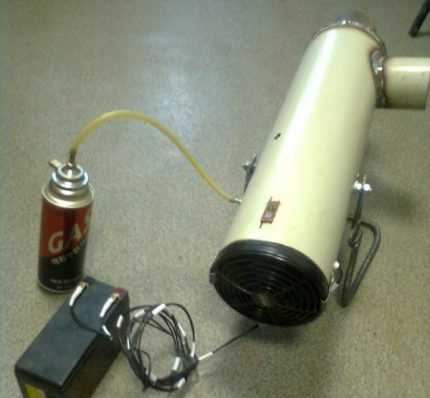

След сглобяване на конструкцията тя трябва да се свърже с предварително подготвения газов баллон с помощта на тръбичка.

налягането в балона или в тръбата трябва да съответства на изискванията на дадения модел на отоплителното устройство: колкото по-мощен е апаратът, толкова по-голямо налягане му е необходимо (за агрегат с мощност 10 kW налягането трябва да надвишава 0,5 бара)

За да се провери сглобената конструкция, следва да се проведе нейното изпитание:

• към отвора за запалване се поднася запалена запалка;
• отваря се вентилът за осигуряване на достъп на газ;
• веднага след появяване на огън запалката се скрива;
• на устройството се включва вентилаторът.

При правилно сглобяване ще се наблюдава равномерно горене на газовата горелка и незабавно отделяне на топлина. Подобен алгоритъм на действия трябва да се прилага и при последващи включвания на уреда.

Популярни модели на заводски газови топлинни пистолети

Ако няма възможност самостоятелно да направите газов нагревател, можете да проучите съвременния пазар на топлинни уреди и да изберете оптималния вариант.

Към най-популярните компании, занимаващи се с производство на газови нагреватели, спадат следните фирми:

• Балу;
• Фубаг;
• Неоклима;
• Мастер;
• Ресанта;
• Интерскол.

Според проучване, проведено сред потребителите на специализирани форуми, в топ класацията влязоха следните модели: МАСТЕР BLP 17M, Неоклима IPG 15, Интерскол ТПГ-15.

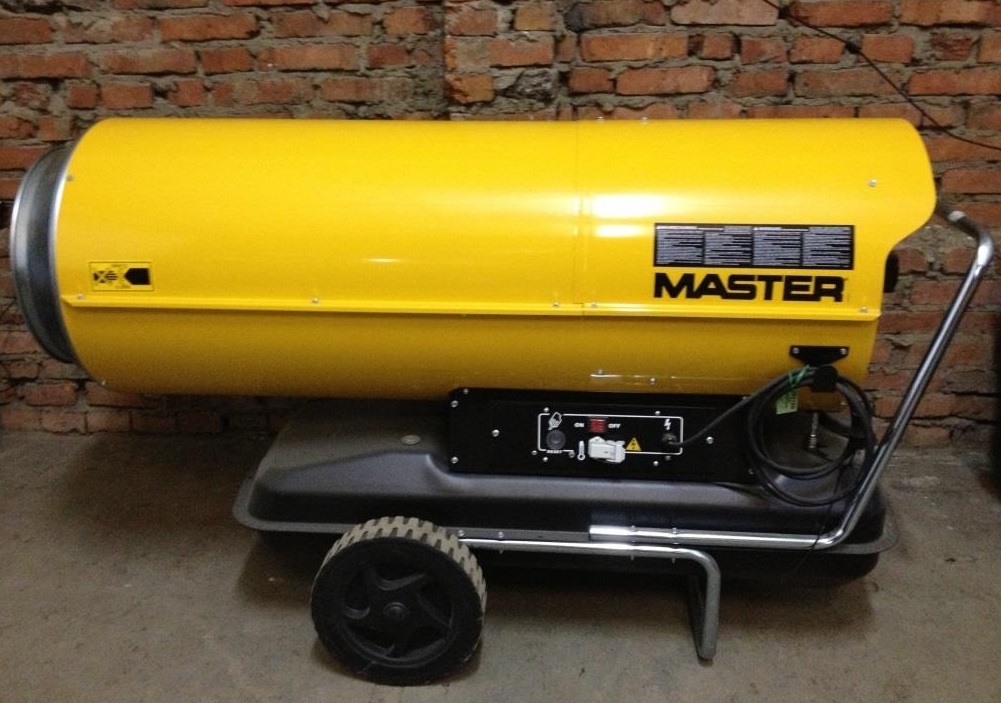

Всички газови нагревателни уреди на известната американска фирма МАСТЕР се отличават с качествено сглобяване, надеждност, ефективна работа, както и отличен дизайн.

МАСТЕР BLP 17M. Уредът с регулируема мощност 10-16 kW, благодарение на което е възможно поддържането на комфортна температура в помещение с обем до 655 m³.

Захранването се осъществява чрез свързване с газова бутилка чрез редуктор и свързване към битова електрическа мрежа. Известно неудобство причинява механичното запалване.

Неоклима IPG 15. Уредът с мощност 18 kW е способен да отопли помещение с размер 400 m³, като при това разходът на гориво е 1,4 kg/h. В комплектацията на модела влизат също маркуч и газов редуктор.

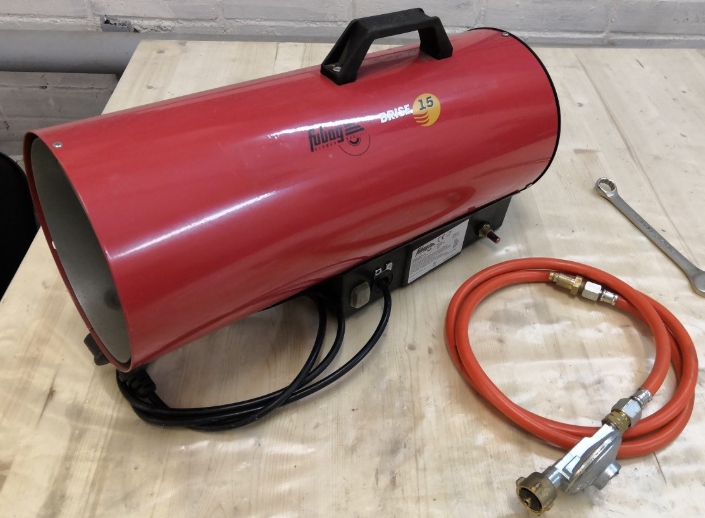

Моделът Фубаг Brise 15 има мощност 18 kW. Той се отличава с минимално ниво на разход на гориво. За отопление на помещение с обем 500 кубични метра ще са необходими само 1-1,2 килограма гориво на час. Топлинната пушка има устройство за контрол на пламъка, както и качествена система за защита.

Интерскол ТПГ-15. Уредът с производителност 300 m³ на час, чиято мощност може да се променя в граници 3-15 kW, като при това разходът на гориво ще варира от 0,73 до 1,3 kg/h. Подобно устройство е способно да работи както на пропан, така и на бутан.

Правила за безопасност по време на експлоатация

Топлинните устройства, включително газовите, се отнасят към пожароопасна техника, изискваща строго спазване на правилата за безопасност.

На първо място, трябва да се запознаете с нормативните документи, отнасящи се до регламентите за работа с газова техника, а именно ГОСТ Р ИСО 11439-2010 за работа с газови бутилки и ГОСТ 17356-89 (горелки на газообразно гориво).

Изисквания за използване на уредите:

1. Не трябва да оставяте газовите топлинни пушки без надзор, особено това се отнася за уреди, изработени със собствени ръце. При фабричните модели често има функция за аварийно изключване, например при нагряване на външната обвивка.
2. В помещение, отоплявано с помощта на подобни устройства, не е желателно да се държат лесно запалими вещества. В краен случай те трябва да се съхраняват на максимално отдалечено разстояние от уреда.
3. По време на експлоатация на уреди с открито нагряване е необходимо да се осигури подходяща вентилация на помещението. При работа с устройство с непрямо отопление задължително трябва да се провери изправността на комина и да се уверите, че вредните изгорели газове излизат навън.
4. При работа с газова топлинна пушка е забранено да се използват аерозолни кутии.
5. Не се препоръчва да се използват подобни устройства, ако във въздуха присъстват фини дървени стърготини или други лесно запалими влакна. Подобно приспособление не е подходящо също за отопление на помещение, във въздуха на което са разпръснати пари на бензин, ацетон или други горими вещества.
6. Функциониращият уред трябва да се намира на равна повърхност, благодарение на което се осигурява неговото стабилно положение.
7. Не се допуска свързване на каквито и да е ръкави към входния или изходния отвор: това може да отслаби въздушния поток, което ще доведе до концентрация на въглероден оксид и/или други вредни вещества.
8. Газовата пушка не трябва да се използва в помещения с високо съдържание на пари, например в басейн, баня, сауна. Не се препоръчва да се използва също на открито, особено в условия на дъжд и сняг.
9. Не трябва да се покрива с нищо включеното газово устройство, както и да се затваря отворът на уреда.

Преди включване в електрическата мрежа трябва да се уверите, че контактът има заземяване, също при работа не трябва да се затваря отворът на пушката и да се покрива самият уред.

Краищата на газовата пушка е желателно да се покрият с метална мрежа. Това ще позволи да се разсее мощен поток горещ въздух, чиято температура може да надвишава +250° С.

Изводи и полезно видео по темата

В разположения видеоклип нагледно е показан процесът на създаване на газово топлинно устройство със собствени ръце.

Газовата топлинна пушка е мощен уред, способен за най-кратък срок да нагрее дори обширно помещение. Такива агрегати могат да се закупят в специализирани магазини или да се направят със собствени ръце.

В последния случай трябва да се разбере сложността и отговорността на тази задача, тъй като боравенето с газови уреди изисква щателна работа и стриктно спазване на правилата за безопасност.

Имате опит в изграждането на топлинна пушка? Или останаха въпроси по темата? Моля, добавете коментари, участвайте в обсъжданията към статията и прикачвайте снимки на вашите самоделки. Блокът за връзка е разположен по-долу.
