Топлинни пистолети на отработено масло: преглед на видовете + инструкции за изработка със собствени ръце

Бърз и прост метод за повишаване на температурата в помещението са различните видове големи нагревателни агрегати, към които спадат и топлинните оръдия на отработено масло.

Подобни уреди, които позволяват за кратко време да се отоплят дори големи пространства, се прилагат особено често за отопление на работилници, гаражи, автоцентрове, други служебни и производствени помещения, където се натрупва голямо количество отработено масло.

В този материал ще разгледаме подробно принципа на действие на топлинните оръдия, техните разновидности. Също така ще представим няколко популярни производители на оборудване и ще разкажем как да направите топлинно оръдие със собствените Ви ръце.

Общ принцип на работа на оръдията

Под обозначението «топлинни оръдия» се подразбират подвижни топлинни генератори, способни бързо да осъществяват голямо отдаване на топлина.

Подобни уреди са получили това название както заради специфичната продълговата форма, така и заради мощната струя нагрят въздух, излизаща от специално предназначен отвор.

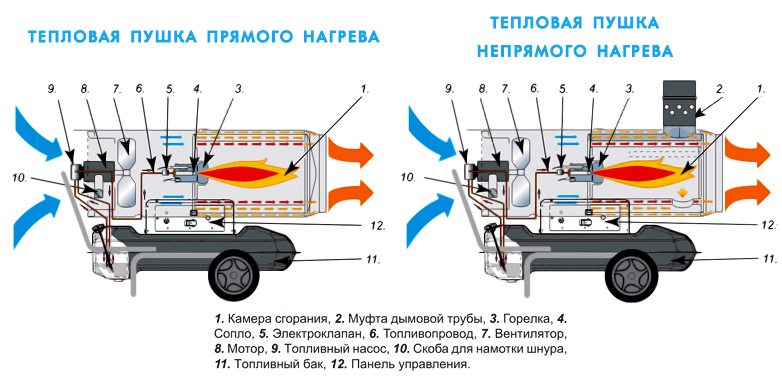

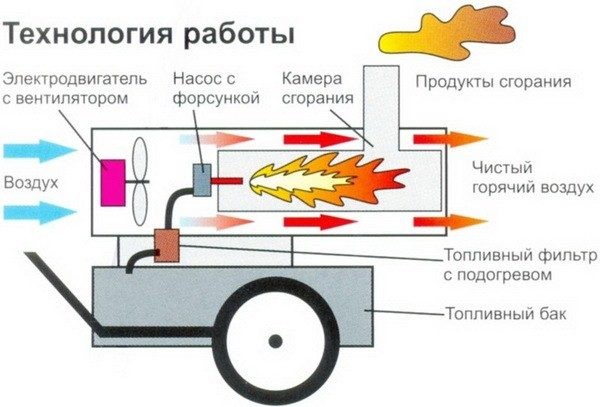

Схематично изображение на конструкцията на топлинно оръдие. В моделите, работещи на електричество, горивният резервоар се заменя с мощен ТЕН – тръбен електронагревател

Принципът на работа на различните видове подобни устройства се състои в следното:

• Основният компонент на подобни приспособления е нагревателният компонент (ТЕН, горелка). Той се разполага в метален корпус. Устройството започва да генерира топлина едва след неговото включване или запалване.
• Мощен вграден вентилатор прогонва през вътрешното пространство поток въздух, чиято температура се повишава при контакт с нагревателния компонент.
• Горещата въздушна маса със сила се изтласква през дюзата на оръдието навън, благодарение на което за няколко минути може да се затопли дори обширно помещение.

Като гориво за оръдията може да се използва различно гориво: електричество, гореща вода, дизел, втечнен газ, отработени минерални и биологични масла. В зависимост от използваното гориво конструкциите на моделите могат донякъде да се различават една от друга.

Основни характеристики на уреда

Качествено изработените модели топлинни оръдия се характеризират със следните характеристики:

• здравина и надеждност в работата;
• устойчивост на механични повреди, температурни скокове и корозия;
• водоустойчивост, благодарение на която подобни нагреватели могат да се използват за отопление на пространства с повишена влажност на въздуха;
• дълготрайност – при правилна експлоатация уредите могат да служат от 5 до 10 и дори повече години, без да изискват специална поддръжка и ремонтни дейности;
• голяма гама от модели; производителите предлагат както малки мобилни топлинни оръдия, използвани за битови цели, така и големи стационарни устройства, които е целесъобразно да се използват за отопление на обширни пространства, например производствени цехове или складове.

Трябва да се помни, че топлинните оръдия трябва да се използват във вентилирани помещения с въздухоподавателна система или с възможност за редовно проветряване.

Необходим показател на мощност

Основният показател на устройството е неговата мощност, тъй като именно от нея зависи ефективното функциониране на уреда.

За определяне на необходимата топлоотдава на уреда е важно едновременно да се вземат предвид няколко показателя:

• Обемът на отопляемото пространство, за чието изчисление е достатъчно да се умножат неговите параметри (височина, ширина, дължина).
• Разликата между температурите вътре и извън помещението.
• Коефициентът на топлинни загуби, чиято стойност зависи от топлоизолацията на помещението. Средната стойност на този показател е 1-2, докато неизолираната сграда има коефициент 3-4, а добре топлоизолираната къща – 0,6.

Минималната стойност на необходимата мощност, означена в килокалории на час, може да се получи, като се умножат горепосочените величини.

За да се превърне определена цифра в киловати, е достатъчно числото да се умножи по коефициент 0,001163. Тази стойност трябва да се има предвид при избора на готов уред в магазина.

Особености на топлинните оръдия на отработено масло

Конструкцията на агрегатите, работещи с отработени масла, като цяло е аналогична на другите видове оръдия. Тяхната особеност е горелка с оборудвана горивна чаша, към която се подава гориво (моторно или друго масло) с помощта на ротационна помпа.

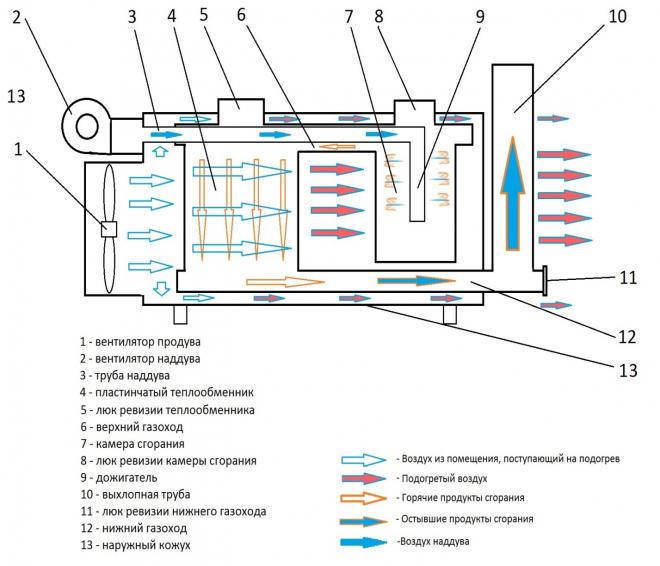

Схема на работа на топлинно оръдие на отработено масло с наддув и поддув, външна маслопомпа, два газохода и блок за управление

Под въздействие на нагряване запалимите вещества изгарят, като се отделят топлина и продукти на горенето, които се извеждат извън помещението чрез специално предвиден за целта комин.

Различните модели могат да имат свои конструктивни особености. В някои са предвидени два вентилатора, единият от които нагрява горивния отсек, а другият подава свеж въздух към камерата. В други се използва външна маслопомпа, с помощта на която горивото постъпва в горивната камера.

Като гориво за топлинни пещи на отработено масло могат да се използват и негодни биологични масла, по-специално безнадеждно прогоркнало фритюрно масло.

Маслените топлинни пушки се считат за безопасни за хора и домашни животни. Те могат да се използват за отопление на гаражи, складове, оранжерии и други помещения. Не се изисква разрешение за тяхното използване, но при тяхното прилагане трябва да се спазват правилата за противопожарна безопасност.

Видове агрегати на отработено масло

Подобно на газовите и дизеловите топлинни пушки, устройствата, работещи на отработено масло, могат да бъдат от два основни типа: с пряко и непряко действие.

При моделите от първия тип (пряко нагряване) вътре в корпуса-цилиндър се намира кръгла газова горелка, която от всички страни се обдухва от въздушен поток, идващ от вентилатора. Нагретата въздушна маса заедно с продуктите на горенето се изпуска през тръба, разположена от противоположната страна на топлинната пушка.

Топлинна пушка с пряко нагряване има голяма топлоотдача, но при нейната работа в помещението попадат вредни вещества. Този недостатък го нямат моделите с непряко действие.

Тъй като газообразните отпадъци съдържат вредни за здравето на хората и животните вещества, топлинните пушки се препоръчва да се използват само в добре проветрявани пространства. Устройствата с пряко нагряване могат да се използват за поддържане на комфортна температура в безлюдни помещения: сгради, гаражи, цехове.

Конструкциите на топлинните пушки от втория тип (непряко нагряване) са снабдени с вградена система, която позволява да се отделят димните газове, отделящи се при горенето на маслото. В същото време топлината от тях се предава на въздуха, продухван от вентилатора, който се натрупва в предвидения за целта топлообменник, което позволява да се избегне пряк контакт между газа и въздушните маси.

Последните след нагряване излизат от топлообменната камера през специален отвор, оборудван в корпуса, докато продуктите на горенето напускат топлинната пушка през страничен патрубок, който се свързва към тръбата на комина.

Моделите с непряко нагряване се отличават с екологичност, при тяхното използване в помещението не попадат вредни газове, също така липсват миризми, благодарение на което подобни устройства са подходящи за отопление на помещения в присъствието на хора.

Всички топлинни пушки на отработено масло могат да бъдат разделени и на следните категории:

• Стационарни – устройства с голяма мощност, които се инсталират на едно място и се свързват към комин.
• Мобилни – компактни уреди, които могат да се преместват из помещението. Като правило, те имат пряко нагряване и малка мощност, тъй като устройствата с голяма топлоотдача отделят много продукти на горенето.

Апаратите, функциониращи на отработени масла, се различават по габарити, форма, дизайн, наличие на допълнителни функции.

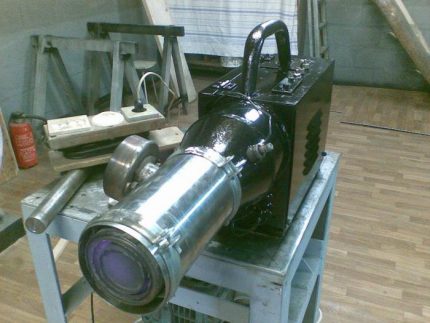

Предимства и недостатъци на оръдията на отработено масло

Маслените нагревателни уреди имат своите положителни и отрицателни страни. Оръдията от този тип имат множество предимства.

Те са универсални: топлинните агрегати могат да работят не само с минерални масла (термично, моторно), но и с други видове горива, например с биологично масло или смес от горими вещества. Не се допуска само използването на трансформаторно и други масла, чиято плътност надвишава 90 по скалата на SAE.

Нагревателните уреди, за чието функциониране се използват различни отработени масла, позволяват да се оползотворят отпадъците от транспортно гориво, което замърсява околната среда.

Те са евтини: отработеното минерално или биологично масло, което се използва като гориво за подобни модели топлинни нагреватели, не подлежи на възстановяване и е производствен отпадък. Може да се закупи на минимална цена.

Уредите имат висок КПД. Коефициентът на полезно действие на съвременните модели топлинни устройства може да достигне 100%.

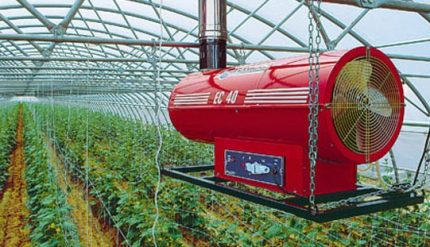

Топлинните оръдия от различни видове намират широко приложение както в бита, така и в народното стопанство. Използват се за авариен обогрев на жилища, поддържане на комфортна температура в обществени и производствени сгради, оранжерии и парници.

При използване на моделите с непряко нагряване уредът не отделя неприятни миризми, сажди и дим, поради което въздухът в помещението винаги остава чист.

Но при горене на горивото в уредите се отделя въглероден диоксид, чието количество зависи от мощността на уреда. Поради високото съдържание на CO₂ в изгорелите газове, оръдията с голяма топлоотдача е желателно да се свързват с комини, през които се извеждат продуктите на горенето, поради което високомощните модели на отработено масло почти винаги са стационарни.

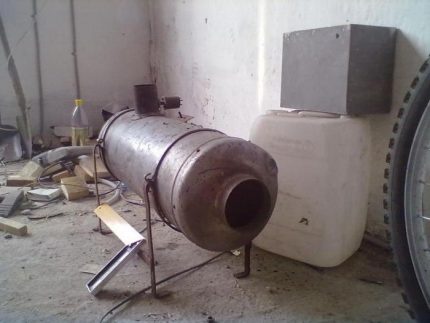

Оръдие на отработено масло със собствените Ви ръце

Конструкцията на топлинното оръдие е доста проста, затова, притежавайки определени умения за работа, може да се опитате да сглобите подобен агрегат самостоятелно.

Устройство на самоделен нагревател

За да изработите уреда самостоятелно, можете да използвате опростена схема на топлинно оръдие. В долната част на конструкцията се намира резервоар за гориво, над който са разположени вентилатор и работна камера. В последната се подава горивото, докато вентилаторът нагнетява горещ въздух в помещението.

Самостоятелно направеното топлинно устройство на отработено масло ще струва значително по-евтино, отколкото закупеното от магазин, но неговите технически характеристики са малко по-ниски.

Освен това, в уреда се предвиждат помпа, филтър и свързваща тръба, през която преминава горивото, дюза за изход на продуктите на горенето, тръба за нагрятия въздух и редица други елементи.

Необходими части и материали

Преди началото на работата е необходимо да се запасите с материали или готови съставни части на устройството.

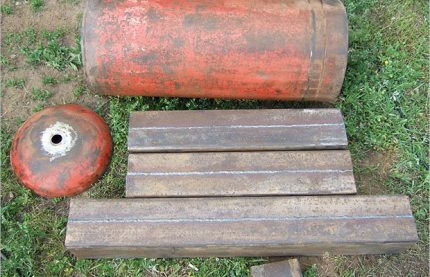

При изработването на топлинен нагревател на отработено масло като корпус може да се използва отрязана част от стар газов балон.

Корпус на топлинен пистолет, за който е необходимо да се използва дебелостенен метал. Като тази част, например, може да послужи подходящ по размер участък от тръба или друго подходящо изделие. Може също да се направи корпус от лист дебела неръждаема стомана (3-4 мм), като се завари шевът.

Камера на горене. За тази част ще подхожда метален цилиндър, чийто диаметър е два пъти по-малък от този на корпуса.

Горивен резервоар. Този елемент представлява съд, направен от материал с ниска топлопроводимост. Ще свърши работа и обикновен метален резервоар, внимателно покрит с топлоизолация.

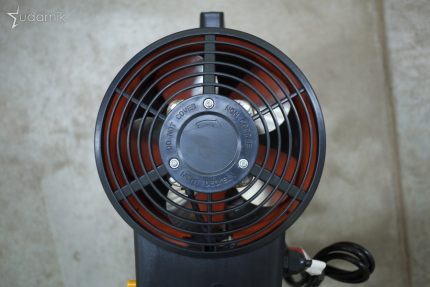

Вентилаторът, който е необходим за устройството на топлинното приспособление на отработено масло, може да се закупи в магазин или да се използва налично устройство, при условие че е в добро състояние.

Вентилатор. За осигуряване на простота и надеждност на конструкцията е за предпочитане да се използва надежден и икономичен лопатков вентилатор на 220 волта, който се отличава с лесна употреба и дълготрайност.

На нашия уебсайт има няколко статии, в които разгледахме подробно как да изградите топлинен пистолет със собствените си ръце. Препоръчваме Ви да прочетете и тях:

1. Топлинен пистолет на различни видове гориво.
2. Топлинен пистолет на отработено масло.
3. Дизелов топлинен пистолет.
4. Топлинен газов пистолет.

Монтаж на устройство на отработено масло

Преди всичко е необходимо да се вземе тръба, балон или друга външна обвивка на устройството.

• Отдолу се разполага нагревателят и горивният резервоар, който трябва да се отдели от горната част на устройството на разстояние 15 см. За да изглежда тази част на уреда по-спретнато, тя може да се скрие в метален корпус.
• В центъра на свободното пространство се инсталира камера на горене, за която може да се използва поцинкована тръба. От двете страни отделението се запоява, след което в него се правят отвори за дюзата и димоотвода. Камерата на горене се фиксира здраво към стените на корпуса. Работното отделение е желателно да се оборудва с пиезовъзпламенител, както и да се свърже с вентилатор към него.
• След това е необходимо да се инсталира горивна помпа с дюза, като между тези части се добави филтър. Важно е също да се организира изходяща тръба от резервоара, през която отработеното масло ще постъпва към горивния филтър и дюзата.
• Необходимо е също да се реши въпросът с източника на захранване на вентилатора. Ако в обхват на достъп има електрическа мрежа, този елемент може да се свърже към контакт. При нейното отсъствие ще трябва да се използва акумулатор.

В заключение е необходимо да се покрият с мрежи разположените отгоре отвори.

Съвети за използване на топлинните оръдия

Специалистите препоръчват да се обърне внимание на следните моменти при производството на нагревателни устройства:

• При експлоатацията на уреда трябва да спазвате правилата за безопасност: помнете, че на разстояние 1 метър от уреда температурата на струята нагрят въздух може да достигне 300 ^°С.
• За затопляне на помещение с площ 600 квадратни метра, са достатъчни само 10 литра гориво.
• Почистването на изпарителната чаша, като се премахва шлаката от отработеното масло, е необходимо веднъж след 20-50-часово функциониране на уреда.
• Не трябва да допускате заедно с отработеното масло или друг вид гориво в горивния елемент да попадне вода. Ако в резервоара попадне голямо количество от тази течност, горелката може да угасне.

Също така не трябва да забравяте за правилата за пожарна безопасност: самоделните топлинни устройства е по-добре да не се оставят без надзор, а също така да имате в обсег пожарогасител или друго приспособление за гасене на пожар.

Производители на топлинни оръдия на отработено масло

В продажба могат да се намерят готови модели устройства, чиято работа се осъществява на отработено масло. От самоделните устройства те се отличават с естетичен външен вид, висок КПД, енергоемкост, както и с високи технически характеристики.

Съвременните модели са оборудвани с електророзпалване и автоматика, благодарение на която може да се регулира подаването на гориво, аварийно да се изключва уредът при извънредни ситуации, да се задават различни топлинни режими, да се адаптира агрегатът към работа на различни видове гориво.

Апаратите, работещи на отработени масла, се произвеждат от фирми, които са разположени в Европа, САЩ, Азия. Ще назовем само няколко авторитетни производители и техните топ модели.

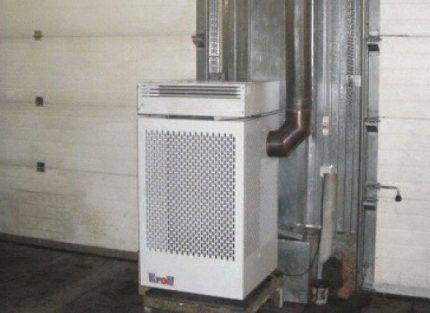

Kroll – истинско немско качество

Известна компания, основана преди повече от 30 години, се счита за един от световните лидери в областта на нагревателната техника (горелки, осушители, топлинни оръдия, генератори).

Моделите Kroll се отличават с достъпна цена и малки габарити. Благодарение на минималното количество автоматика, за тяхното обслужване не се изисква сложно оборудване и помощ от специалисти.

Изделията на тази марка, които имат всички необходими руски и европейски сертификати за качество, се отличават с безопасност, икономичност, надеждност в работата, а също така имат привлекателен дизайн.

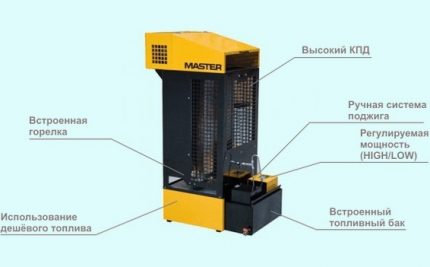

Master – компания с полувековен опит

Известен американски производител, който е един от лидерите в продажбите на топлинно оборудване, особено топлогенератори. Техническите параметри на предлаганите уреди демонстрират рекордни показатели в индустрията, като в същото време почти всички варианти се отличават с компактност и мобилност.

Стационарен нагревател MASTER WA 33B, който отделя до 30 киловата топлина, може да работи на всякакъв вид отработено масло. Конструкцията на уреда включва ръчно запалване, устойчив на износване и напълно безопасен корпус.

Линейката MASTER WA обединява серия от икономични устройства, способни да работят на почти всякакви видове отработено гориво: моторни и биологични масла, хидравлична течност. Мощността на моделите, включени в серията, варира от 19 до 59 kW, благодарение на което може лесно да се избере уред за отопление на пространство с определена площ.

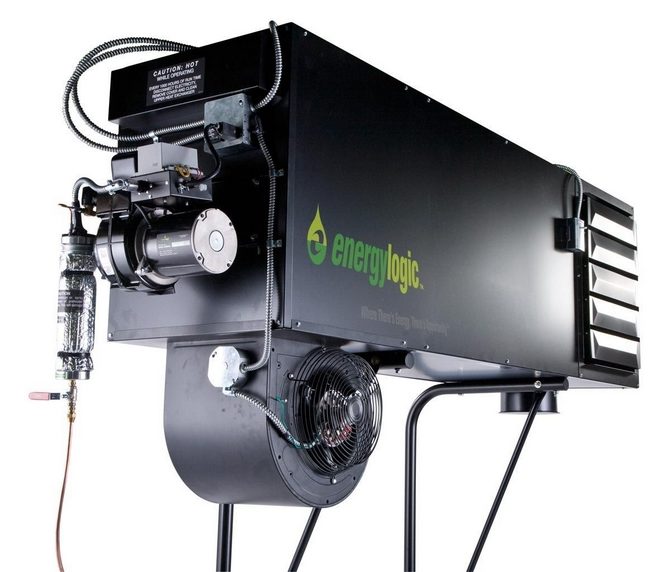

EnergyLogic – нагреватели на отработено масло

Американска компания, с 30-годишен опит и десетки патентовани иновации, обръща особено внимание на производството на котли, горелки, нагреватели и друго оборудване, работещи на отработено масло.

В модел EnergyLogic EL-200H е предвидена горивна помпа, даваща възможност за точно дозиране на различни видове гориво. В нея има също жалузи за изход на горещ въздух, които могат да имат различно разположение.

Продукцията основно се изработва от неръждаема стомана, отличаваща се с устойчивост на корозия и отлична способност да издържа на високи температури. При това се използват стандартни части, широко достъпни на пазара, което улеснява експлоатацията, опростява монтажа и обслужването.

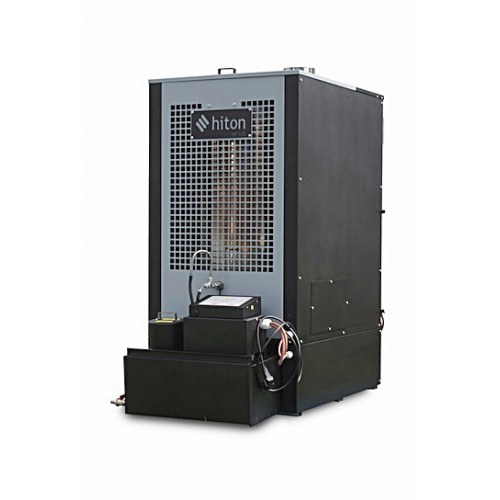

Hiton – бюджетни уреди

Полска компания, чиято дата на основаване е 2002 година.

Фирмата се специализира в производството на екотопливни отоплителни уреди, включително топлинни генератори и топлинни оръдия, работещи на отработено моторно масло.

Нагревателите Hiton, чиято ефективност може да достигне 91%, са оборудвани с горивен резервоар и горелка, отличават се с простота на конструкцията, не изискват сложен монтаж и функционират надеждно за дълго време.

Нагревателите от тази марка капков тип HP-115, HP-125, HP-145, HP-145R могат да функционират на отработени минерални масла, на дизелово гориво или на смес от тези два вида горива, както и на растителни масла.

Изводи и полезно видео по темата

В представеното по-долу видео може да се запознаете с подробна инструкция за това как самостоятелно да създадете топлинно оръдие, работещо на отработено масло.

Изработеното със собствени ръце или закупено в магазин топлинно оръдие на отработено масло ще позволи значително да се спестят средства за източник на енергия при използване на по същество отпадъчен продукт – отработено моторно масло.

При експлоатация на агрегата трябва да се помни, че той може да стане източник на пожар, затова е желателно да се спазват всички правила за пожарна безопасност и да не се оставя уредът без надзор.

Не можете да се определите с избора на топлинно оръдие или останаха въпроси относно изработката на устройството със собствени ръце? Моля, оставете вашите коментари, споделете опит, задайте въпроси в разположения по-долу блок.
