Печка буржуйка със собствени ръце: схема на домашна буржуйка за вила и гараж

Често собствениците на къщи предпочитат да сглобяват прости и полезни самоделки от подръчни и ненужни материали, вместо да купят готово. И буржуйката – едно от такива полезни приспособления.

Главната особеност на буржуйката се състои в това, че тя също толкова бързо се нагрява, колкото и изстива. Затова сферата на нейното използване е стеснена основно до тези помещения, където е необходимо да се осигури бързо нагряване, при това външният вид на устройството за потребителя често е напълно без значение.

Може да бъде изработена печка-буржуйка със собствени ръце, а при желание модернизирана за постигане на по-ефективна топлопредаване.

Вие също се замислихте за сглобяването на такава самоделка и не знаете откъде да започнете? Ние ще ви помогнем в реализацията на задачата – в статията е разгледан редът на сглобяване на различни варианти на печка-самоделка, приведени са чертежи и схеми.

Също така подробно са разгледани начините за усъвършенстване на самоделната буржуйка, в резултат на което КПД на печката ще стане значително по-високо.

Как да направите буржуйка: устройство и схеми

Изборът на конструкция на печката зависи от това, какъв материал се използва като гориво. Всеки потребител сам определя степента на неговата достъпност и икономическа целесъобразност.

Именно горимият материал, който има различна температура и характер на горене, диктува принципите на създаване на различни модификации на устройството.

Формата на буржуйката може да бъде различна, често тя зависи от наличието на подходящ материал. Това може да бъде стар бидон, газов балон, метален съд — всичко, което се намери под ръка. Главното, при нейния избор — дебелината на метала и форма, която изисква минимум преправки.

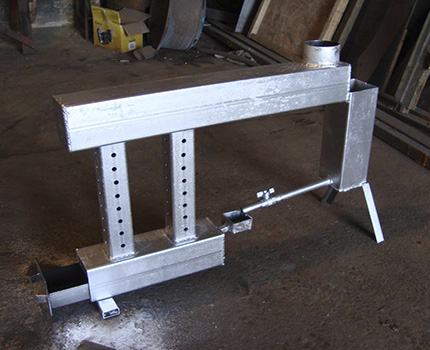

Печка на отработено масло

Отработеното машинно масло е многокомпонентно слабо запалително вещество, което, за да се изгори, трябва първо да се разложи на прости съставки. За целта се използва методът на пиролиза или пламъчно разделяне, при който горивото се нагрява и изпарява.

За целта се разпалва огън с помощта на парцал, напоен с бензин или керосин. Горивото, като се нагрява, се разлага на по-прости лесно запалими вещества. След това процесът на пиролизно горене се поддържа сам.

Желанието да се използва отработено масло като гориво доведе професионалистите и майсторите до появата на специална печка. Нейната конструкция създава условия за горене на слабо запалими масла и осигурява безопасността на потребителя.

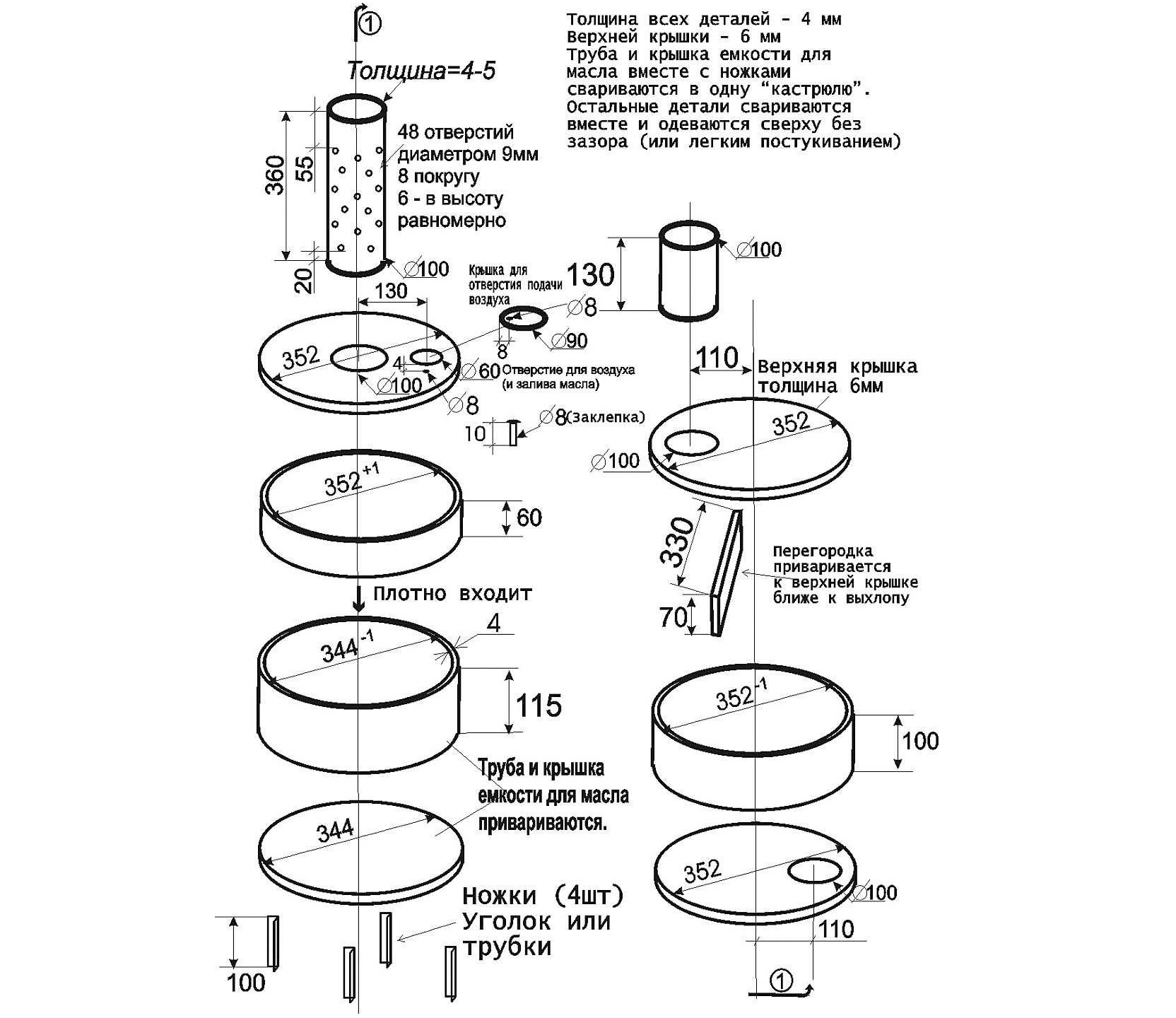

Поетапно описание на работите

Изработването на буржуйка на отработено масло се извършва в следната последователност:

1. Вземат се две парчета тръба с височина 100 и 115 мм, диаметър 350 мм — те ще послужат за основа за създаване на две камери.
2. Към пръстена с по-голяма височина се заваряват дъно и капак с отвори: първият с диаметър около 100 мм за тръбата; вторият — с малък размер, за постъпване на въздух. За въздушната клапа се прави преграда от кръгче с малко по-голям диаметър.
3. В тръбата, която се закрепва отгоре на горивното отделение, се пробиват равномерно по цялата дължина отвори.
4. Изработва се втора камера с отвори за комин и тръба за вторично изгаряне на горивото. Вътре в нея се прави преграда от правоъгълен метален лист.
5. Отгоре се монтира коминна тръба, а към основата се заваряват крачета.

Конструкцията на цилиндричния двуобемен котел на отработка осигурява висока температура и пълно изгаряне на горивото. Вместо цилиндрични могат да се използват правоъгълни камери.

Такова устройство на буржуйка често се среща както в самоделни конструкции, така и в изделия от промишлено производство.

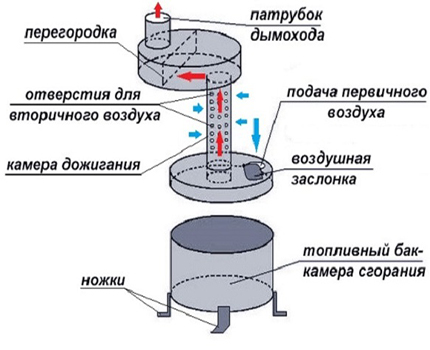

Принцип на работа на печката

В долния резервоар на буржуйката се налива гориво през малък отвор. В същото време той служи като изпарител и камера за първично горене. Малкият отвор на капака е предназначен също за запалване, подаване на въздух и регулиране на притока му (с помощта на клапа).

Процесът на доливане на гориво може да се обезопаси, ако се използва тръба, водеща от отделен резервоар, в който ще се налива масло по време на горене на печката.

Тръбата с отвори, монтирана на първото отделение, служи за камера на вторичното изгаряне — в нея се извършва пиролизно разлагане на горивото, което се изпарява вследствие на нагряване в първата камера.

Следващият цилиндричен съд се снабдява с вътрешна преграда за намаляване на скоростта при движение на продуктите от горенето, осигурявайки увеличение на степента на окисление на азотните съединения. В същото време той служи и като инфрачервен и конвекционен нагревател.

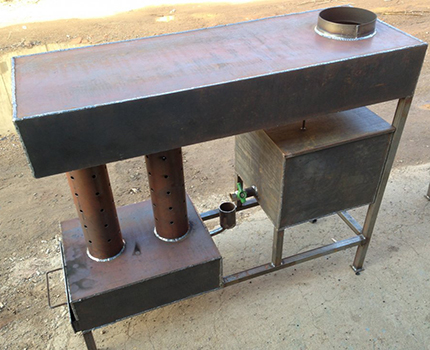

Заводската схема на работеща на отработено масло печка-буржуйка може да включва водна риза или контур. Такава усъвършенствана печка-буржуйка може да се използва за отопление и осигуряване на дома с топла вода.

Именно в печките-буржуйки за гараж най-често се използва отработено масло като гориво. От всички отоплителни устройства тя е една от най-опасните.

Ако някой реши да нарушава правилата за пожарна безопасност и да изработва печка самостоятелно, по-добре все пак да отдели отделно помещение за котелно или да го огради с тухлена преграда.

На нашия сайт има и други материали за изработване на печки на отработено масло:

• Печка на отработено масло от тръба: как да направите ефективна печка на отработено масло от подръчни материали
• Как да направите печка-буржуйка на отработено масло със собствените си ръце: варианти и примери за изработка на печка
• Печка за гаража със собствените си ръце: най-добрите примери за изработка на самоделки
• Печка на отработено масло за гараж със собствени ръце: поетапно ръководство по конструиране

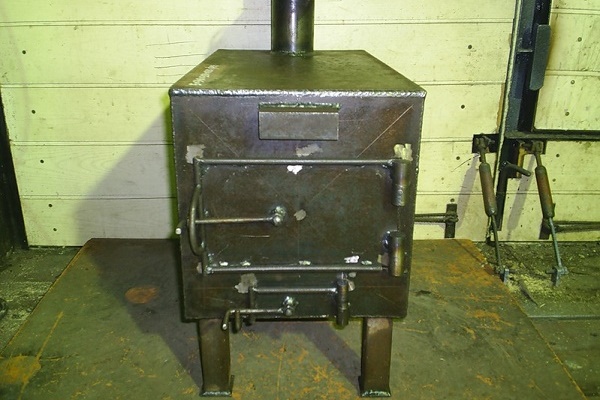

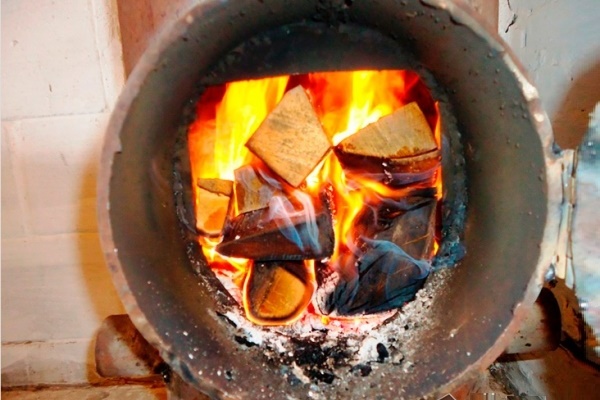

Устройство на печка за твърдо гориво

Дърва, брикети, въглища — това все още е най-достъпният и икономичен горивен материал. Използването му е най-малко опасно, а следователно и печката, работеща на такова гориво, се прави най-лесно.

Вариантите на различни модификации на буржуйки, направени със собствени ръце, са изключително много. Нека разгледаме най-разпространените модели.

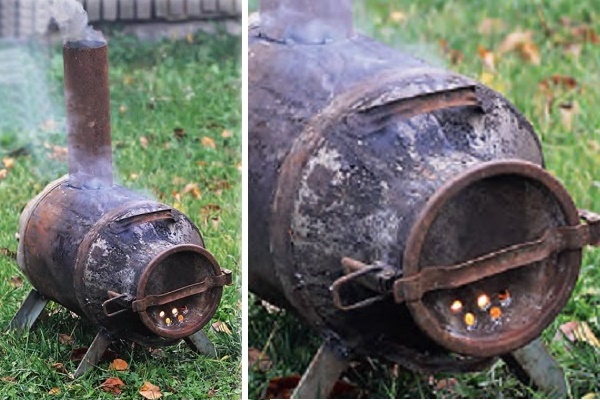

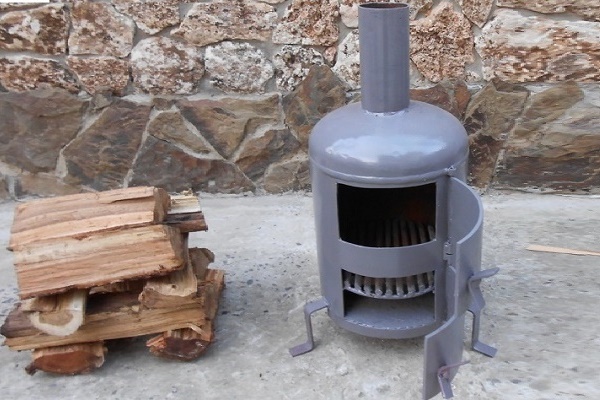

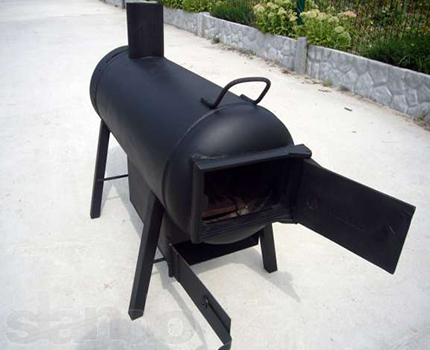

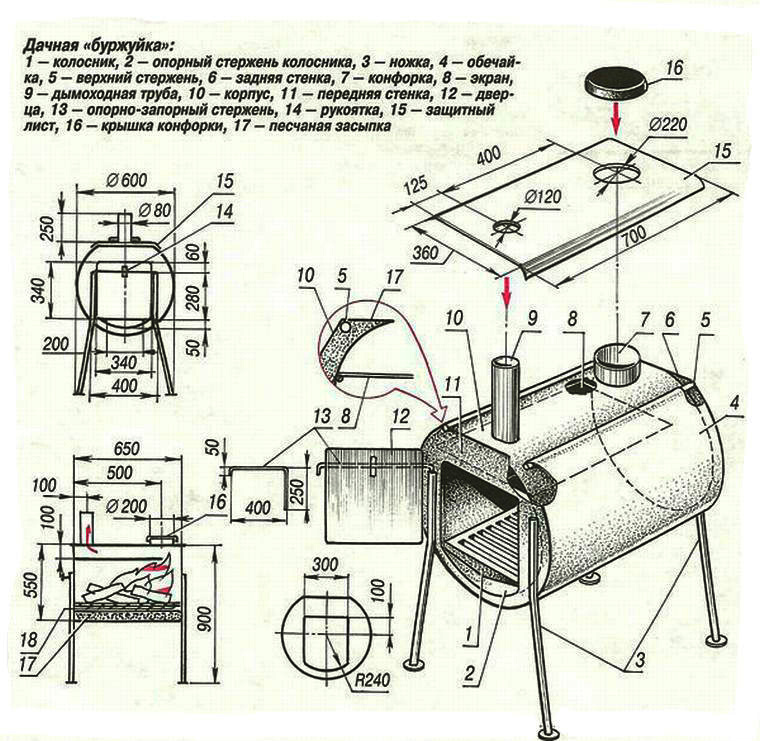

Печка-буржуйка от балон и бъчва

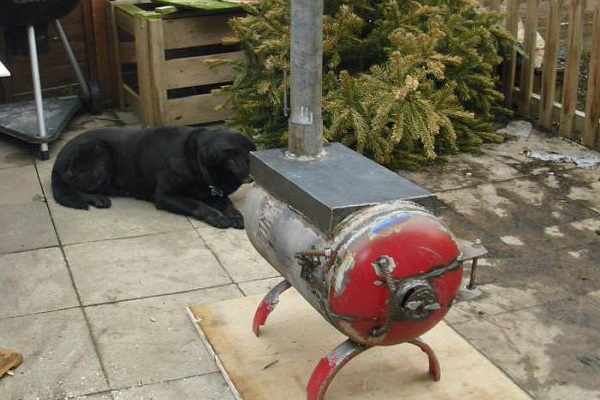

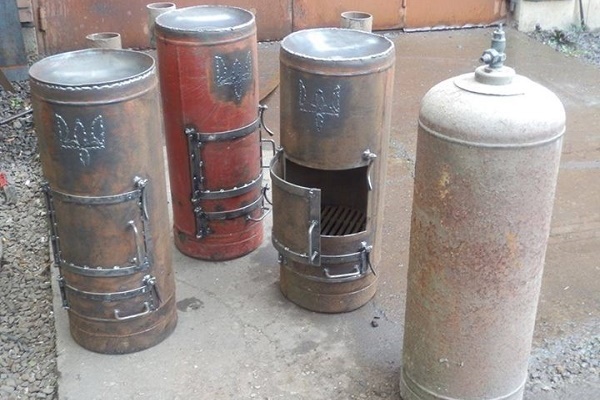

Стар газов балон от дебелостенен метал ще подхожда за всякакви видове гориво, включително въглища. Простата конструкция ще се справи със задачата за бързо затопляне на помещението, но веднага щом подаването на гориво спре, тя ще изстива бързо.

Самоделната печка от балон е компактна, има акуратен вид. Такава буржуйка се използва за вила, временен дом, гараж.

Преди да разрежете газовия балон, от него задължително се изпуска газът, източва се кондензатът. След това балонът се напълва изцяло с вода — тя ще изтласка остатъците от газ и ще измие вътрешните стени.

За да се получи печка от газов балон, в корпуса е необходимо да се изрежат отвори за вратичката и за димохода. Изрязаните парчета метал ще послужат като вратички, след като към тях се заварят панти и заключващ механизъм. За постъпване на въздух в горивната камера вратичката отдолу се пробива насквоз.

Подробно описание на процеса на изработване на самоделен димоотвод за буржуйка разгледахме в друга статия.

В долната част на камерата се поставя решетка (тя може да бъде заварена от армировка), под която ще се натрупва пепел. Може също да се организира готварска повърхност. Това е по-лесно да се направи на хоризонтално разположен балон, като се заварят от двете страни ъгълчета.

Добре е, ако бъчвата първоначално има крачета. Ако не, трябва да се заварят или да се постави печката върху тухли.

Буржуйка от газов балон може да се използва и като основа за по-нататъшно изграждане на водогрейна колона, както още я наричат – «Титан». За целта върху печката се поставя неръждаем съд, през който преминава тръбата на димоотвода.

Водата в дровен бойлер се нагрява бързо, а дърва се използват малко – през лятото е достатъчно едно зареждане в малка горивна камера.

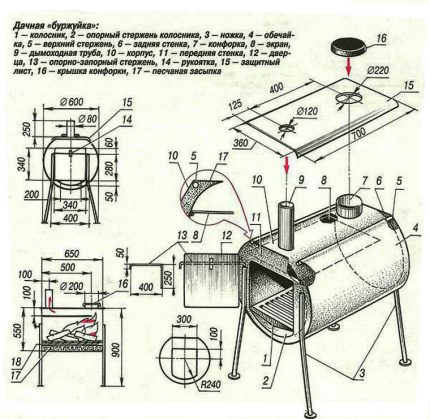

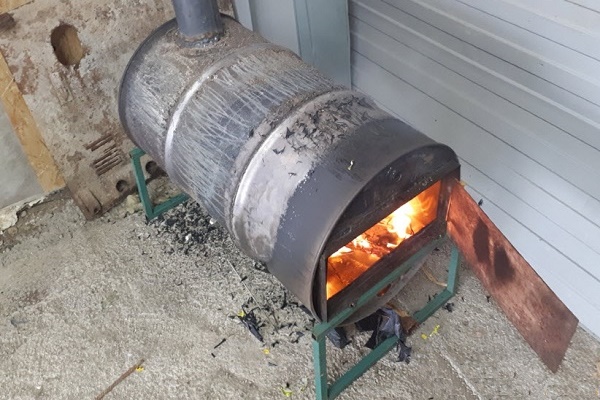

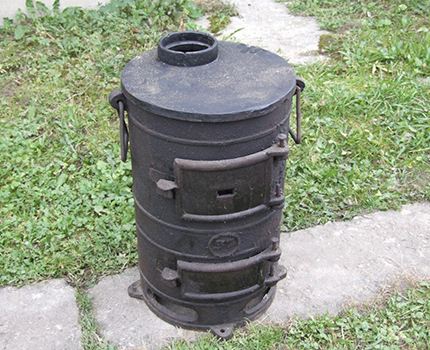

Печка от бъчва има същата конструкция като тази от балон. Трябва да се избере съд от дебел метал.

За буржуйка ще свърши работа и метален съд със стени с дебелина не по-малко от 3 мм. Отвореният връх на съда се затваря с кръг от метален лист и се заварява.

В капака или стената се изрязва отвор за димоотвод. Диаметърът му трябва да бъде не по-малък от 100—150 мм. Горната част на такава буржуйка ще се нагрява толкова, че върху нея ще може да се готви храна и да се грее вода.

На нашия сайт има и по-подробна инструкция със схеми и чертежи за изработване на буржуйка от газов балон.

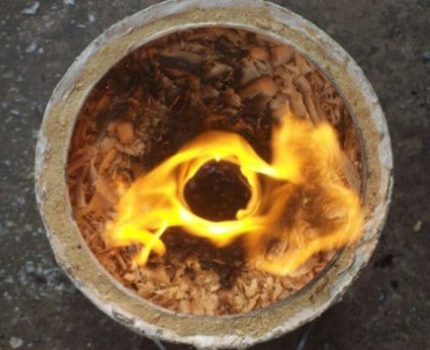

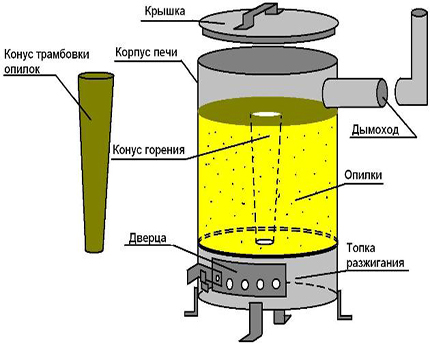

Особености на буржуйка на стърготини

Ако в домакинството няма недостиг на стърготини, то този вид гориво напълно ще оправдае използването си. Такава буржуйка не изисква често зареждане – уплътнените стърготини вътре не горят, а бавно тлеят, отделяйки топлинна енергия постепенно и осигурявайки топлина за дълго време.

Препоръчваме ви да разгледате информация за това как да изработите брикети от стърготини със собствените си ръце.

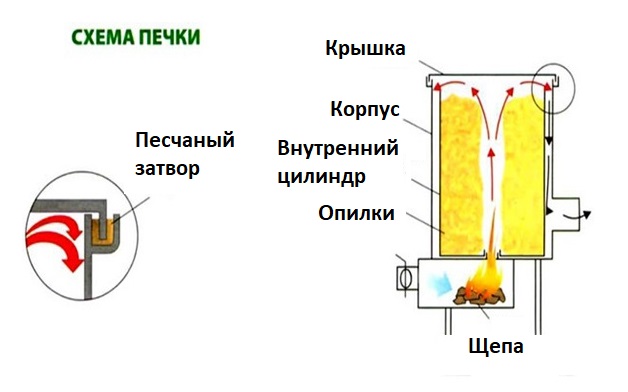

Буржуйка на стърготини, изработена със собствените си ръце, работи по принципа на дълготрайно горене. Бавният процес на горене позволява да се икономисват ресурси – топлината не излита моментално в комина, отоплявайки атмосферата.

За основа на печката може да послужи метална бъчва с отворен връх (ако съдът е херметичен, то горната част се отрязва) или тръба с диаметър от 300 до 600 мм.

След това от лист с дебелина три или повече милиметра се изрязва метален кръг, който трябва да бъде по-малък от вътрешния диаметър на бъчвата. В средата му се прорязва отвор с диаметър 100 мм за конус за трамбоване на стърготини.

Заготовката се заварява към стените на бъчвата. С помощта на този кръг се отделя пепелникът — в него, с помощта на стърготини или трески, ще се извършва запалването. Височината на пепелника трябва да бъде 100—200 мм.

За да не пропуска дим буржуйката, между капака и външния цилиндър се прави пясъчен затвор.

Под завареното колело се изрязва прозорче, което ще служи като поддувало. Към изрязаното парче метал се заваряват панти, като се прави вратичка за същия отвор.

В капака на съда се прави изход към комина. Капакът трябва да приляга плътно върху буржуйката и да бъде от достатъчно дебел лист, иначе бързо ще изгори.

За да могат стърготините да горят постепенно, трябва да се осигури ограничено подаване на кислород в горивното отделение. За целта вътре в горивната камера се поставя конусообразна сърцевина, около нея се изсипват стърготини и се уплътняват. Конусът внимателно се изважда, като се завърта, върху бъчвата се поставя капакът.

Същата тази модел може да се подобри, като се добави допълнителен цилиндър. В този вариант стърготините ще се намират във вътрешната камера, а пространството между двете отделения ще служи за доизгаряне на газовете и увеличаване на нагревателната площ. В такъв вариант изходът на димните газове се прави в долната част на печката.

Как да усъвършенствате буржуйката?

Обикновената буржуйка има много положителни качества, но също така има и много съществени недостатъци. Тя не е в състояние да акумулира топлина и отоплява помещението, докато гори огънят. Изисква непрекъснато подаване на гориво, средно — на всеки 30—40 минути.

Освен това голямо количество топлина излиза през комина в атмосферата, без да носи полза. Именно поради това работата по усъвършенстването на буржуйката се води непрекъснато.

Стандартната конструкция на печката-буржуйка има множество модернизирани конструкции, които позволяват:

• да се спести гориво;
• да се повиши КПД на печката;
• да се увеличи топлинният капацитет;
• да се намали честотата на зареждане на гориво.

Най-разпространените методи за повишаване на ефективността на работа на буржуйката са: създаване на режим на бавно горене, система за доизгаряне на газовете, поставяне на огнеупорна облицовка на вътрешните стени.

Качествените показатели на печката могат да се подобрят също чрез увеличаване на площта за топлоотдаване с помощта на заварени тръби и монтиран вентилатор, който ще прогонва през тях въздушни потоци.

Индустриалният модел на такава буржуйка се нарича „Булерян“, но освен нея съществуват още множество различни конструкции, изработени по занаятчийски начин. Препоръчваме да разгледате подробен майсторски клас за самоделно изработване на печка „Булерян“.

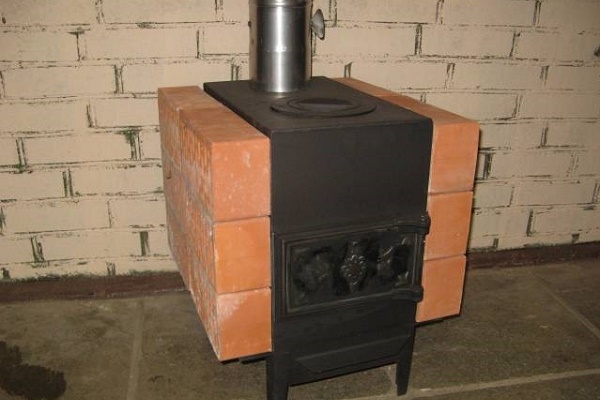

Времето за топлоотдаване може да се увеличи, ако се обложи печката с тухлена зидария. Такава буржуйка ще се нагрява по-бавно, но и по-дълго ще отдава топлина, поддържайки температурата в помещението още известно време след затихване на огъня.

Заинтересувахте ли се от тухлена зидария? В нашия сайт има подробно ръководство за зидария на печка направи си сам със схеми и чертежи.

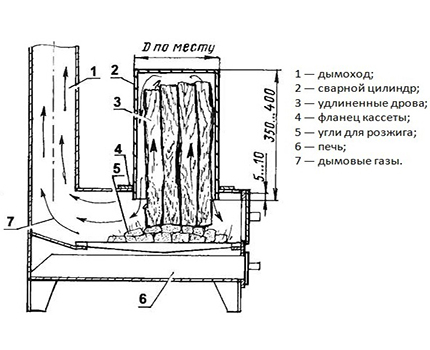

Вариант #1 – печка с увеличено зареждане на гориво

Този модел е разработен с цел повишаване на КПД и времето на непрекъснато горене. За основа се взема хоризонтална правоъгълна буржуйка на масивни, устойчиви крака и се допълва с касета от глух херметичен цилиндър. Такива конструктивни допълнения значително повишават нейната ефективност.

Към цилиндър-касетата с височина около 400 мм се заварява фланец. След монтиране на цилиндъра в отвора на котлона, ръбът му трябва да се спуска с 5–10 мм под плочата на печката. За да може цилиндърът да се монтира и демонтира удобно, към корпуса му се заваряват дръжки.

Цилиндърът се запълва с дърва по такъв начин, че между тях да остава известно пространство и при поставянето му върху печката те да могат веднага да се спуснат върху горящите въглени.

Как работи буржуйката:

1. Долната част на дървата, спускайки се върху въглените от подготвителното разпалване, се разгаря. В същото време горната част, намираща се в касетата, няма да гори поради липса на кислород, но ще съхне под действието на горещия дим.
2. Под тежестта на собствената си маса и с изгарянето дървата постепенно се спускат в горивната камера.
3. Горещият газ, намиращ се известно време в цилиндъра, предава топлината си на него, като по този начин увеличава площта на топлоотдаване в помещението. В същото време капакът на цилиндъра може да служи като готварска повърхност.
4. Едновременно с това се понижава температурата на изходящия дим, а оттам расте топлоемкостта и КПД на буржуйката.

В резултат на такава модернизация се увеличава времевият интервал между зареждането на дърва и се повишава ефективността на използване на печката.

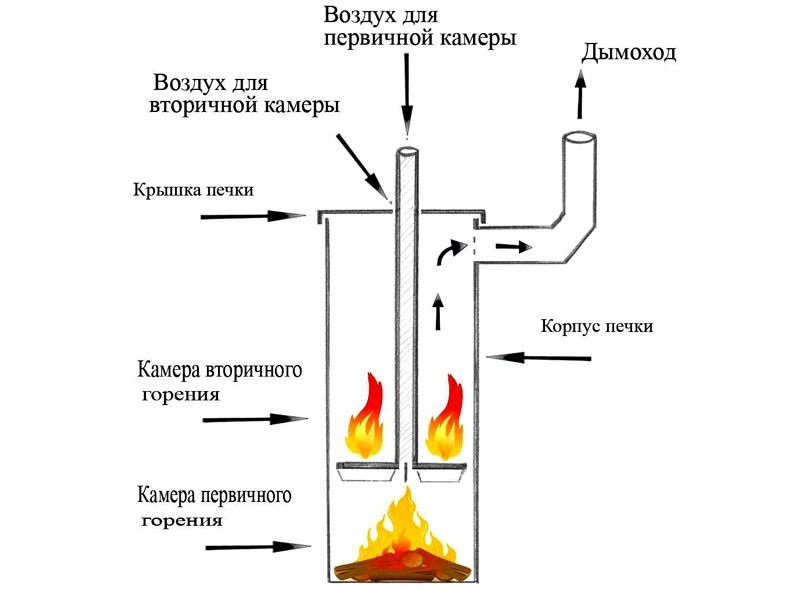

Вариант #2 – буржуйка с продължително горене «Бубафоня»

Ниският КПД на обикновената буржуйка е отдавна известен и проверен от много потребители факт.

Един от методите за неговото повишаване е забавяне на процеса на горене чрез ограничаване на постъпването на въздух в горивната камера. Това усъвършенстване може да се срещне в такива печки като «Бубафоня», «Филиппинка».

Използват този модел буржуйка в нежилищни помещения – работилници, оранжерии, други стопански постройки. За работа в продължение на 9–12 часа е достатъчно едно зареждане с дребни дърва, трески, стърготини. В този модел на отоплително устройство не могат да се използват едро нацепени и влажни дърва.

Буржуйка може да се създаде от всякакъв метален резервоар. Най-често се използва бъчва от гориво-смазочни материали или стар баллон.

Изработката се извършва в следната последователност:

• От наличния цилиндричен съд се подготвя горивна камера, в горната част на която се изрязва отвор за димоотвода.
• От метал (с дебелина не по-малка от 10 мм) се изрязва кръг, малко по-малък от вътрешния диаметър на бъчвата.
• В центъра на кръга се прави отвор с диаметър 100–150 мм (точният размер зависи от диаметъра на използваната тръба за пръта).
• Върху една от равнините на кръга се заваряват ребра с височина до 50 мм.
• Към центъра на кръга се заварява тръба. Дължината ѝ се изчислява така, че буталото в спуснато състояние да се издига над капака на резервоара приблизително със 100 мм. Ако тръбата се остави по-дълга от необходимото, в нея ще възникне течение и тя ще започне да пуши.
• След това се изработва капак, който ще приляга плътно на бъчвата, и в него се изрязва отвор, подходящ за тръбата на буталото.

Още повече да се повиши ефективността на този модел може чрез организиране на подаване на въздух отвън в горивната камера. По този начин затопленият въздух от помещението няма да излиза в комина.

В печката протича процес на пиролиза: дървата, изгаряйки, отделят горим газ, който се издига над буталото, и там се извършва неговото доизгаряне.

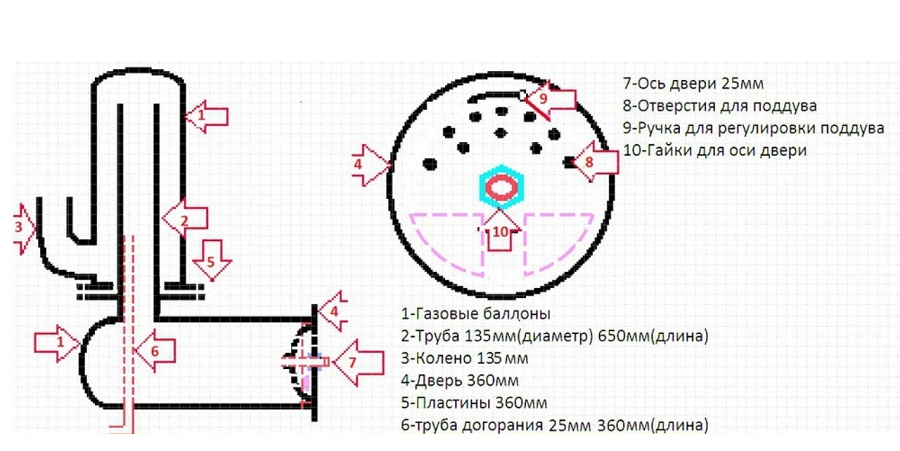

Вариант #3 – печка с вторично доизгаряне «Филиппинка»

В работата на печката са използвани два начина за повишаване на нейната ефективност, основани на принципите на продължително горене и пиролиза. За нейното изработване ще са необходими два газови баллона, които ще послужат като камери за първично и вторично горене.

Последователността на действията за изработка на буржуйка е следната:

1. Баллоните се подготвят за работа, като се изпуснат остатъците от газ и се напълнят с вода. Без тази процедура рязането им категорично не трябва да се извършва, в противен случай искрите, които се образуват при работа с ъглошлайфа, могат да предизвикат експлозия на газа, известно количество от който винаги остава в баллона.
2. В първия баллон, който ще служи като камера за горивна камера и пепелник, се сваля кранът и се отрязва горната част (използва се за изработване на вратичка), изрязва се отвор за монтиране на димоотведна тръба.
3. Срещу отвора за комина се заварява тръба, другият край на която не трябва да опира в капака на втората камера, като се оставя свободно пространство за излизане на дима.
4. На изхода на тръбата от първия баллон се заварява метален пръстен, той ще служи като опора за монтиране на горния баллон. В него се пробиват отвори.
5. Към втория баллон на мястото на среза на горната част също се заварява метален пръстен, в който се отбелязват местата за отворите, ориентирайки се по вече направените отвори в първия пръстен.
6. Преди окончателно да се монтира вторият баллон, в него се вкарва тръбата за подаване на въздух.
7. Надява се горната камера на тръбата, като се съвместят отворите, между пръстените се навива термоустойчив шнур, а свързването се закрепва с винтове.
8. Изходът на комина се прави отдолу на камерата за вторично доизгаряне.

За да се получи устойчива конструкция, към долната камера се заваряват надеждни крачета. Вратичката се монтира на панти. Тя може допълнително да се усъвършенства, като се добави възможност за регулиране на постъпващия в горивната камера въздух.

Горната бутилка (камерата за вторично доизгаряне) може да се монтира в хоризонтално положение, но тогава трябва да се предвидят допълнителни крепежни елементи за надеждното ѝ фиксиране

В първата камера на печката горят дърва, като отделят горим газ. Горещите димни газове, попадайки във втората камера и смесвайки се с въздуха, се запалват и изгарят напълно.

С помощта на поддувалото се регулира тягата, която, след като дървата се разгорят добре, може да се намали до минимум, за да се намали скоростта на движение на газовете и загубите на топлина.

Изводи и полезно видео по темата

Как да използвате максимално потенциала на печка на отработено машинно масло:

Усъвършенствана печка от газов балон с камера за вторично догориване:

Конструкция и правила за използване на печка «Бубафоня» за дълготрайно горене:

При изработването на самоделна печка не бива да забравяте за предпазните мерки. Нейната конструкция трябва максимално да предпазва от разпространение на огън.

Пренебрегването на правилата за пожарна безопасност може да изиграе лоша шега на желаещите да спестят от покупката на промишлен модел.

Вие използвате самоделна печка вече не от първата година? Разкажете, каква схема приложихте и какво беше най-трудното при сглобяването на печката.

Възможно е да сте усъвършенствали своята печка по един от начините, разгледани в статията? Споделете своя опит и снимки на самоделната печка в коментарите към тази статия – вашите успехи ще вдъхновят за експерименти други потребители.
