Видове топлинни топове + обзор на предложенията на водещите производители

Топлинното оръдие – незаменим помощник на частни домовладелци, както и инструмент за решаване на много ремонтно-строителни и производствени задачи. Агрегатът в рамките на минути повишава температурата и способства за понижаване на влажността.

За да може топлинният генератор да се справя със задачите и да не създава проблеми, е необходимо да се разбере кои видове топлинни оръдия е целесъобразно да се използват в различни ситуации. Основният критерий за избор е начинът на загряване и предаване на топлина.

Предлагаме да разберем как са устроени и работят различните видове нагреватели, какви са техните силни и слаби страни. Разбирането на особеностите на експлоатацията на топлинните оръдия ще помогне да се определите с модела и да не се разочаровате от покупката. За да улесним задачата за избор, подготвихме обзор на най-добрите топлинни генератори от надеждни производители.

Основно устройство и принцип на действие

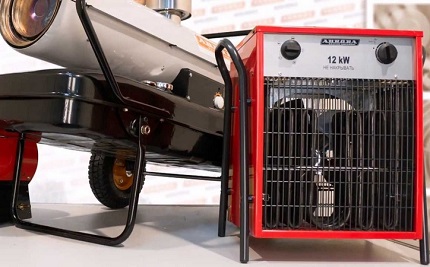

Топлинното оръдие – мобилен въздухонагревател за помещения с различно предназначение. Агрегатът се използва предимно за две цели. Първата задача е организиране на локално отопление на изложбени зали, търговски площи, складове, гаражи и павилиони.

Второто предназначение е бързо изсушаване на отделни елементи при технологични операции, например, закрепване на френски тавани или извършване на вътрешна облицовка през зимния период.

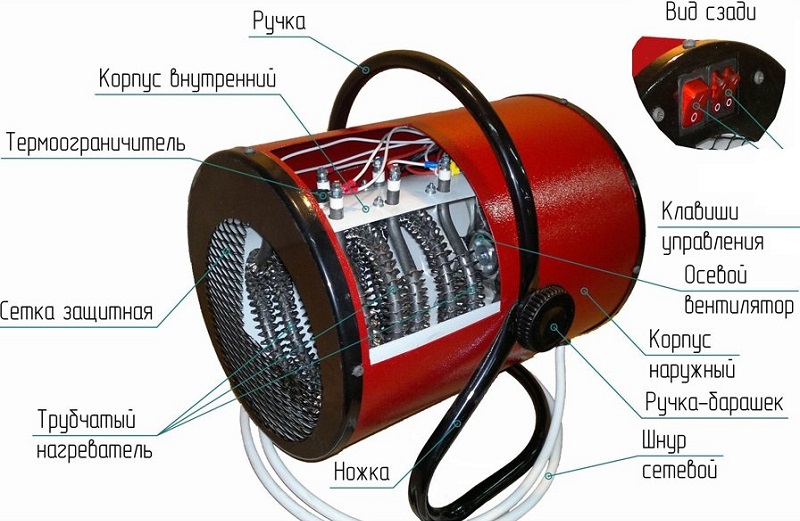

Топлинният вентилатор има просто устройство. Основните конструктивни детайли на уреда са: вентилатор, нагревателен елемент, термостат за работа в автономен режим и терморегулатор, предотвратяващ прегряването на оръдието.

Всички компоненти са събрани в здрав метален корпус, оборудван с решетки за забор на студен и изхвърляне на горещ въздух. Като топлогенериращ възел се използва ТЕН, отворена спирала или горивен резервоар с топлообменник.

Принцип на функциониране на топлинния вентилатор:

1. «Оръдието» улавя въздушните потоци и ги пропуска през нагревателя.
2. Горещите маси се изтласкват през дюзата, разпределяйки се из помещението.

Работата на механизма прилича на обикновен вентилатор. Единствената разлика е паралелното свързване на нагревателните елементи, подаващи топъл въздух.

Класификация на агрегатите по тип енергоносител

Както всеки уред, топлинните оръдия имат редица критерии за диференциране на асортимента от стоки. По сфера на приложение се различават битови и промишлени топловентилатори.

Отличителен признак – мощност и гранична температура на нагряване на топлогенериращия възел. Ясно е, че тези параметри при промишлените модели превишават показателите на битовите оръдия.

По-обширна е класификацията по вид на източника на енергия. Именно енергоносителят до голяма степен определя конструктивните и функционалните особености на агрегата, както и спецификата на неговото приложение.

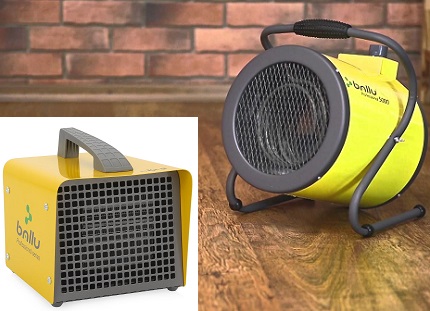

Електрически оръдия – универсалност на приложението

Електрическата група топловентилатори е допустима за използване в жилищни, търговски, офисни помещения като допълнителен източник на отопление. Електромоделите често се оказват незаменими при извършване на ремонтно-довършителни работи за бързо понижаване на влажността.

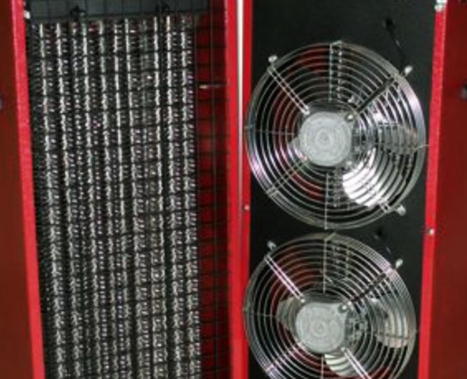

В електрическите оръдия се използват два вида нагреватели: спирали от тугоплавки метали и ТЕН-ове (херметични тръбички, напълнени с кварцов пясък) (+)

Нагревателните елементи се отличават с ефективност и степен на безопасност:

1. Спирала. Бързо се нагрява и добре задържа зададената температура. Недостатък – пожароопасност.
2. ТЕН. Тръбичките по-малко натрупват и изгарят прах в сравнение с отворена спирала. Обаче ТЕН-ът е по-инерционен – по-бавно се нагрява и дава понижена температура на изхода. Значими плюсове: безопасност и дълготрайност.

Електрическите «термооръдия» са оборудвани с термоограничител – елементът предотвратява прегряване на агрегата и способства за икономия на електроенергия. При достигане на зададената от потребителя температура терморегулаторът изключва ТЕН.

В зависимост от мощността електроприборът се включва към дву- или трифазна мрежа. При избор на топлогенератор е необходимо да се вземат предвид възможностите на електропроводката.

Диапазонът на мощностите на електрическите топловентилатори варира в диапазон 1,5-50 kW. Работата на агрегати до 5 kW е допустима от битова електромрежа.

Оптимални условия на експлоатация на електрическите модели: температура от -10°C до +35°C, влажност – до 70%.

Към основните предимства на «електрооръдията» се отнасят:

• екологичност – в процеса на работа в атмосферата не се отделят вредни отпадъци;
• компактност и мобилност – теглото на битовия модел е от порядъка на 4-8 kg, малките габарити позволяват използване на топловентилатор в малки помещения;
• непрекъснатост на функциониране – няма необходимост от дозареждане на агрегата;
• универсалност на приложение.

Въпреки здравия корпус и наличието на решетки, работните части на устройството са слабо защитени от попадане на мръсотия и влага. Допълнителен недостатък – завишена консумация на енергия при отопление на неотопляеми сгради.

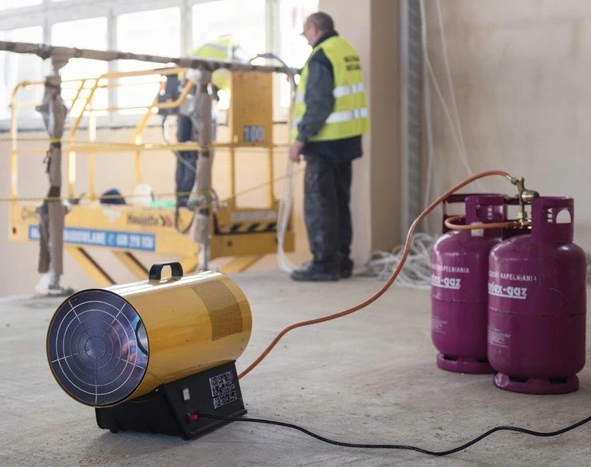

Газови модификации – висока производителност

Газовите топлинни пушки се отличават с висока производителност при умерени експлоатационни разходи. Варианти на горивото: втечнен бутилков газ (бутан/пропан) или природен газ от централна мрежа.

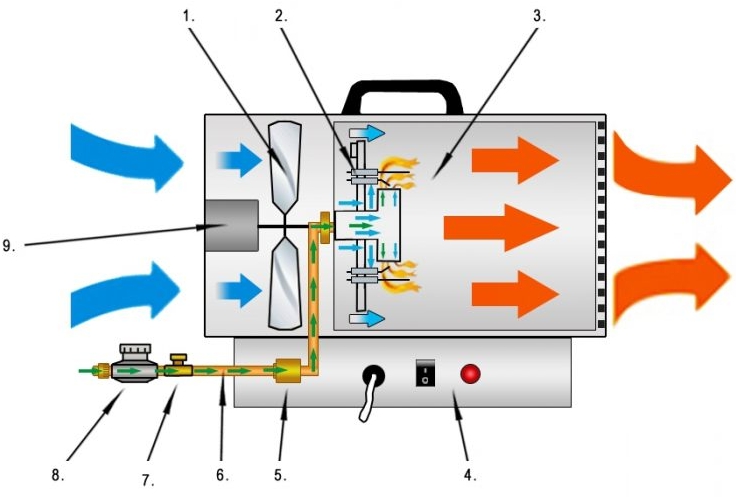

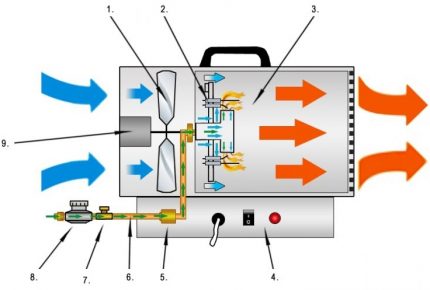

Устройство на газова пушка: 1 – лопатков вентилатор, 2 – горелка, 3 – камера за изгаряне на гориво, 4 – бутон за пускане и индикатор за работа, 5 – възвратен клапан, 6 – газопровод, 7 – вентил, 8 – редуктор, 9 – електрически мотор (+)

За да се избегне прекомерно газово изпарение и възможна експлозия, между горелката и газовата бутилка е предвиден редуктор. Неговото предназначение: осигуряване преобразуването на втечненото гориво в газообразно състояние и контрол на подаването на газово гориво към дюзата на горелката.

Работата на топлинния генератор изисква електроенергия за захранване на вентилатора. Мощността на устройството определя обема на прокарания въздух. Показателят е 30-200 W.

Газовият агрегат работи по сходен принцип с аналозите:

1. През редуктора се подава газ.
2. Преминавайки през отворите в горелката, газообразното гориво постъпва в камерата за изгаряне – тук се задейства механична или автоматична система за пиезозапалване.
3. При горене газът отдава топлина на топлообменника.
4. Въздушните потоци, нагнетени от вентилатора, преминават покрай горещите стени на топлообменника и се нагряват.

Газовите модификации се делят на две групи: стационарни и мобилни. Първите се свързват към общ газопровод, вторите работят от бутилка.

Стационарните пушки са по-мощни от мобилните си колеги. Те могат да бъдат подови, стенни или окачвани. Последният вариант често се използва за отопление на оранжерии. Мобилните уреди са удобни при транспортиране и пренасяне – пушките са оборудвани с колела или дръжка.

Предимства на газовите топлинни вентилатори:

• висока ефективност – безотпадно изгаряне на газ;
• икономично отопление на просторни помещения – производителност на пушките до 250-300 кв.м.;
• възможност за работа при висока влажност – елементите на механизма са защитени с корпус от антикорозионен метал;
• незначително отделяне на отпадъци в процеса на горене – допустимо използване в обществени места при условие на добра вентилация;
• достъпност на горивото – закупуването на природен газ ще излезе относително евтино.

Въпреки наличието на защита от прегряване и вградена система за контрол на пламъка, газовите термопушки се отнасят към разряда на потенциално опасни агрегати. Освен това, в процеса на работа на топловентилатора изгаря кислород. Изброените причини обясняват ограниченото приложение на газовите модели в жилищни помещения.

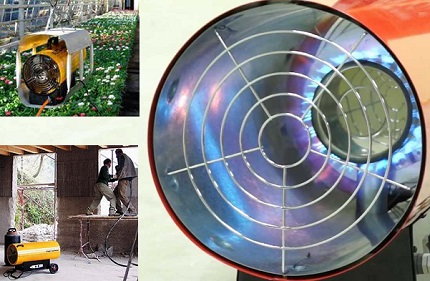

Пушките на газ са популярни в агропромишления комплекс, на строителни обекти и в производствени площи от полуоткрит, открит тип.

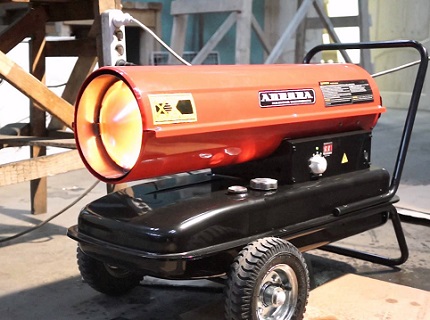

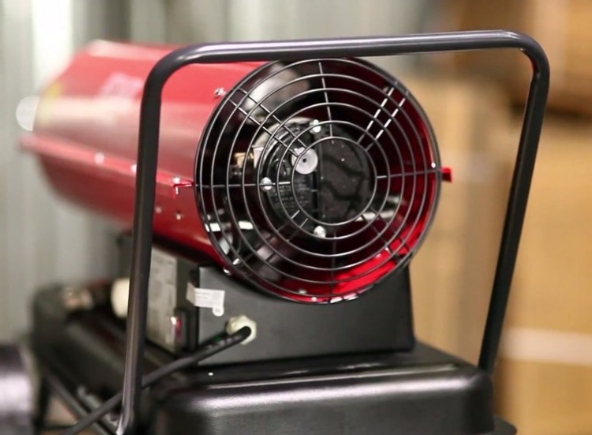

Дизелови оръдия с директен и индиректен нагрев

Сфера на приложение на дизеловите топлогенератори е сходна с областта на предназначение на газовите модификации. Но оръдията на дизелово гориво не са подходящи за отопление на жилищни помещения. Ограниченията се дължат на прекомерната мощност и необходимостта от изграждане на димоотвод.

Принципът на функциониране се основава на получаване на нагорещен въздушен поток чрез изгаряне на дизелово гориво. Топлинните оръдия от този тип се подразделят на две групи: с пряко и непряко действие.

Пряко нагряване. Прост агрегат с отворена камера на горене. Центърът на топлогенератора е помпа с дюза, която поддържа горенето на пламъка. След нея е разположен мощен вентилатор.

Нагорещеният въздух преминава през камерата на горене и се подава в атмосферата. Заедно с него в помещението постъпват остатъци от продуктите на изгаряне на дизеловото гориво. Да бъдете в близост до такъв агрегат е равносилно на стоене до изпускателна тръба на автомобил. Дори при наличие на активна вентилация остава миризма на изгоряло, което предизвиква замаяност и отравяне.

Непряко нагряване. В конструкцията е предвидена тръба за изхвърляне на продуктите от горенето. Дюзата е разположена в затворена „горивна камера“ с димоотвод.

При топлинните оръдия с непряко нагряване нагнетените въздушни маси не се пресичат с горящия пламък – пламъкът обдухва горивната камера. От своя страна, сажди и изгоряло се извеждат навън през димоотвода, заобикаляйки помещението.

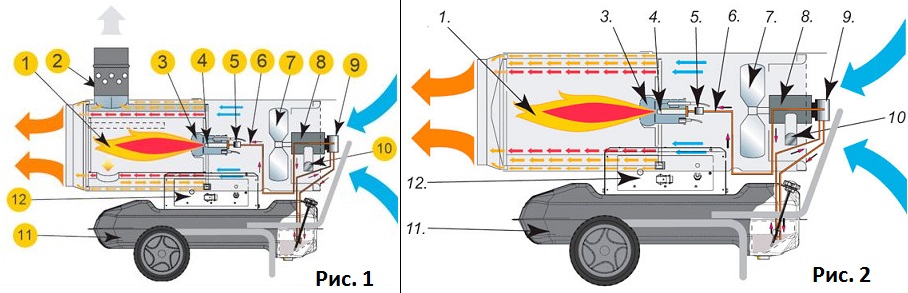

На фиг. 1 – оръдие с непряко нагряване, фиг. 2 – генератор с пряко нагряване. Устройство на дизеловите оръдия: 1 – камера на горене от затворен/отворен тип, 2 – димоотвод, 3, 4 – горелка и дюза, 5 – електрически клапан, 6 – горивно задвижване, 7 – вентилатор, 8 – електродвигател, 9 – помпа за подаване на гориво, 10 – кронштейн за навиване на шнур, 11 – резервоар за дизел, 12 – работен панел (+)

Производителите на течногорливни оръдия за зареждане препоръчват да се използва дизелово гориво и керосин. За да се избегнат повреди и взривоопасни ситуации, е забранено да се използват: бензин, лигроин, спирт и други лесно запалими вещества.

Силни страни на дизеловите топлинни оръдия:

• висока ефективност – КПД до 100%;
• икономичност – минимално потребление на енергия;
• компактност – малки размери на уредбата и леснота на използване;
• умерен разход на гориво – модел с мощност 10 кВт изгаря за час 1 л дизел;
• време на непрекъсната работа – около 10-12 часа;
• широк избор на агрегати с различна мощност – от компактни уредби от 10-30 кВт до високопроизводителни топлинни оръдия от 200 кВт;
• бързина на нагряване – оръдието бързо загрява помещението.

Както и всякакви видове топлинни оръдия, дизеловите топлинни оръдия не са лишени от недостатъци.

Основни минуси:

• енергийна зависимост;
• шумна работа;
• отделяне на токсични вещества, опасни за човека;
• разпространение на миризма на дизелово гориво.

Дизеловите агрегати струват повече от електрическите и газовите си събратя.

Многофюелни оръдия – оползотворяване на отработено масло

Конструктивно комбинираните агрегати са подобни на дизеловите пушки. Но многогоривните устройства могат да работят с различен горивен материал: дизел, керосин, втечнен/природен газ, отработено масло (моторно, хидравлично масло).

Разнообразното „поглъщане“ на гориво прави комбинираните пушки много популярни при отопление на автосервизи, гаражни кооперативи, техстанции. Едновременно се решават две задачи: оползотворяване на отработеното масло и отопление на помещението.

Многогоривните агрегати биват с директно и индиректно действие с аналогични технико-експлоатационни нюанси, както и дизеловите събратя.

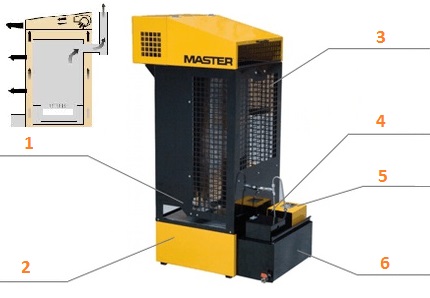

Устройство на комбинирана топлинна пушка с индиректно нагряване на примера на Master WA33: 1 – вградена горелка, 2 – резервоар за подаване на гориво, 3 – решетка, 4 – ръчна система за запалване, 5 – регулиране на мощността, 6 – резервоар за дневен запас отработено масло

Превключването на топлинната пушка от едно гориво на друго се извършва ръчно – оборудването се комплектова с няколко горелки с различни характеристики.

Особености на работата на топлогенераторите на отработено масло:

• изгарянето на маслените пари е съпроводено с отделяне на топлина с образуване на шлака и сажди;

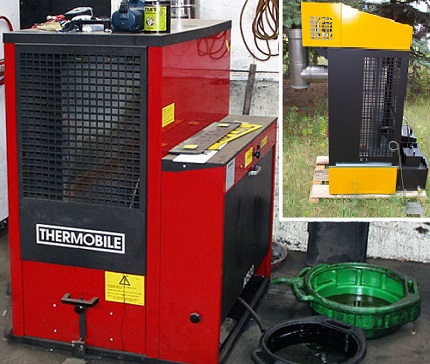

• пушките имат значителни габарити и предполагат стационарна подова инсталация;
• експлоатацията на пушката е възможна с обустройване на система за отвеждане на газовете за отстраняване на въглероден диоксид.

Нивото на КПД достига 98-100%, периодът на работа без дозареждане – 15-24 часа.

Въпреки стационарния монтаж, посоката на горещите въздушни струи може да се регулира, осигурявайки затопляне на всички участъци на помещението от отдалечено разположение

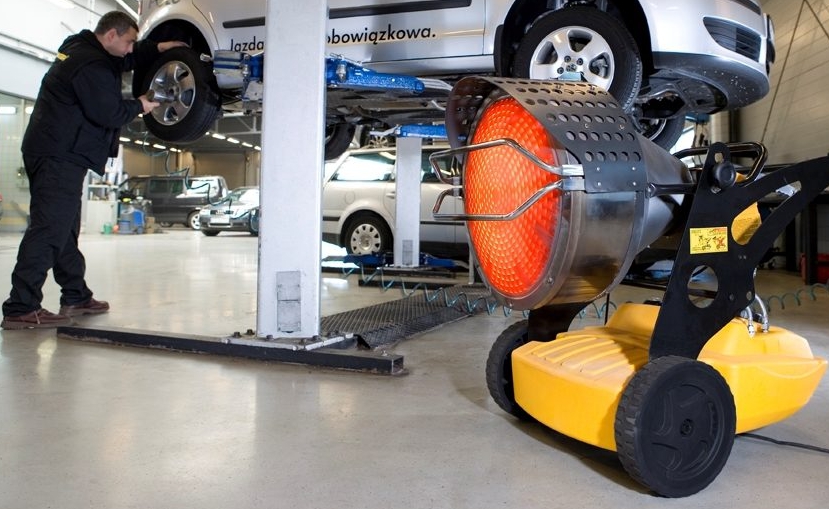

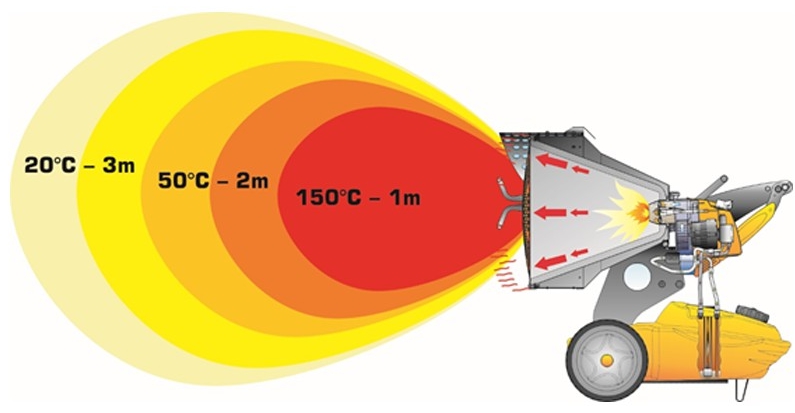

Особености на инфрачервените “топлинни вентилатори”

ИК-пушките се различават от предшествениците по принципа на функциониране. Генерираната топлина достига до околните предмети не чрез насочени въздушни потоци, а посредством излъчване. За работа оборудването се свързва или към електрическа верига, или към газова бутилка.

Топлинните лъчи се разпределят в праволинейна равнина, без да се поглъщат от въздушните маси. Нагрятите предмети постепенно отдават топлинна енергия на въздуха и хората – точковото отопление намалява разходите за електричество и гориво (+)

В конструкцията няма вентилатор, преносът на топлина става благодарение на излъчвател – фламентин. Нагревателният елемент е спирала от сплав на различни метали, затворена в туба от кварцово стъкло. При нагряване тръбните нагреватели генерират инфрачервено излъчване.

Зад нагревателния елемент се намира рефлектор – огледалният отражател фокусира инфрачервените лъчи в нужната посока и предотвратява нагряването на вътрешните механизми и корпуса на топлинния пистолет.

Благодарение на способността на излъчването да нагрява повърхностите в зоната на въздействие, ИК-пистолетът се използва за ефективно изсушаване на боядисани изделия, измазани стени, бързо размразяване на предмети и отопление на работното място.

Предимствата и недостатъците на уреда до голяма степен зависят от типа на генератора на топлинна енергия – електрически нагревателен елемент или течногоривна горелка. На всеки модел са присъщи отличителните характеристики на електрическия или дизеловия пистолет съответно.

В сравнение с „вентилаторните“ модели, ИК-нагревателите не предизвикват течение и работят много тихо. Недостатък – ниска скорост на нагряване на цялото помещение.

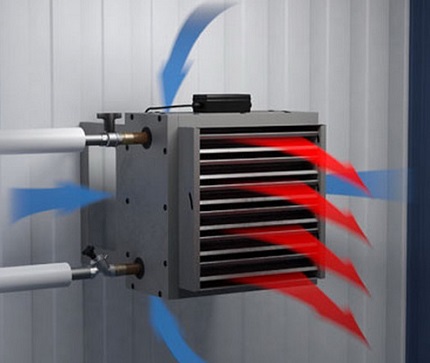

Водни уреди – безопасност на експлоатацията

Във водния топлинен вентилатор ролята на нагревателния елемент се изпълнява от топлообменник с нагрята течност. Обвивката на пистолета е изработена от неръждаема стомана и е покрита с полимерен слой. Такъв „сандвич“ осигурява степен на защита на корпуса – IP44.

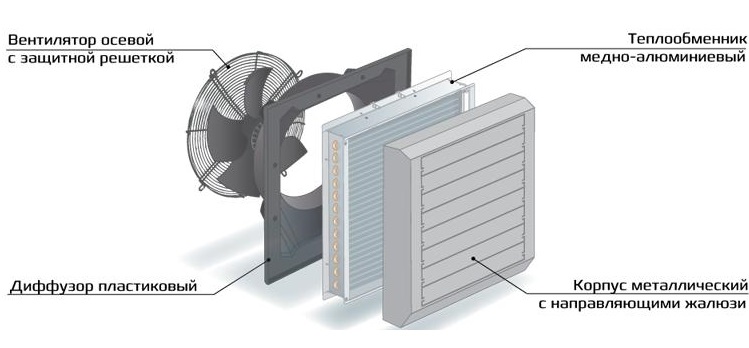

Съставни части на водния пистолет: неразглобяем възел на нагревателя (топлообменник от медни тръби и алуминиеви пластини), вентилатор, метален корпус и дренажни тръби (+)

„Хидропистолетът“ се свързва към тръбите на отоплението или топлата вода. Моделът напомня традиционен воден радиатор за отопление, единствената разлика е наличието на електровентилатор.

Схемата на работа на устройството е доста проста:

1. Студеният въздух се всмуква през задната решетка.
2. В топлообменника въздушните маси се затоплят и през предната решетка се подават обратно в помещението.

За регулиране на скоростта на работа на вентилатора и интензивността на отоплението на захранващата магистрала се монтират три- или двупътни кранове. Топлоотдаването на уреда зависи от броя на ребрата на външната решетка – колкото повече са те, толкова по-добър е топлообменът.

Препоръчителни условия на експлоатация: гранична температура – не по-ниска от -10°C, относителна влажност – до 80%, степен на запрашеност на помещението – не повече от 10 mg/куб.м

Основните предимства на хидро-пистолета: екологичност, безопасност, икономичност на потреблението на енергийни ресурси. Недостатък – продължителност на нагряване на помещението. Водният агрегат се използва предимно като допълнително средство за отопление в жилищни, офисни помещения, както и в парници и оранжерии.

Оценка на възможностите на най-добрите топлинни генератори

Пазарът на топлинни пушки е стабилен. Лидери в сегмента на електрическите модификации са продуктите на компаниите Ballu, Sturm, Quattro Elementi, Новел. Сред дизеловите и газовите пушки добре са се утвърдили брандовете Master, Elitech и Prorab.

При закупуване трябва да се обърне особено внимание на мощността, степента на безопасност, условията на ползване и цената на агрегата.

Електрически оръдия на водещи производители

В класацията на най-добрите електрически топловентилатори са представени Ballu BKX5, QE-2000C от Quattro Elementi и КЕВ-24 от руския бранд Новел.

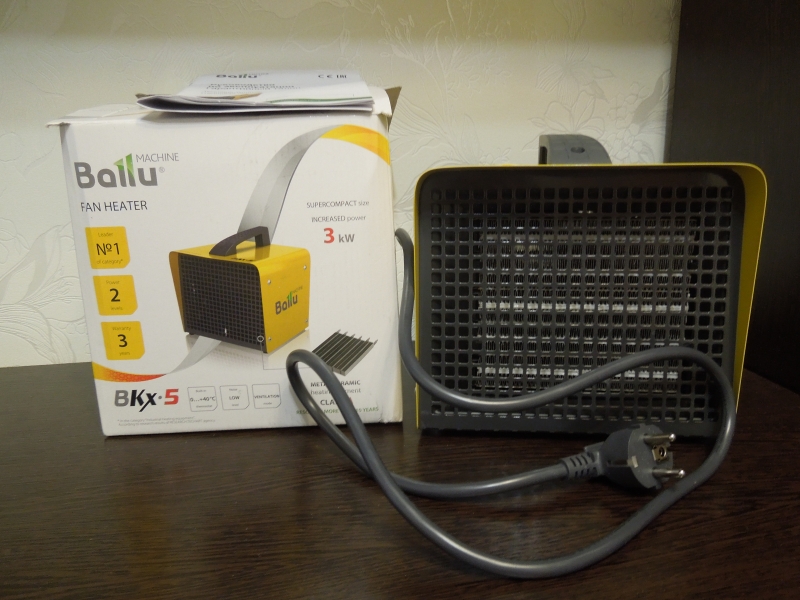

Ballu BKX5. Уредът е оборудван с металокерамичен нагревателен елемент, удароустойчив стоманен корпус и прахо- и влагозащитен превключвател за избор на режим.

Напрежение – 220 V, мощност – 3 kW, макс. ток – 13,6 A, въздушен поток – 250 куб. m/h. Допълнителни характеристики: изчислена площ – 35 кв. m, работен диапазон на терморегулатора 0…+40°C, тристепенна система за безопасност, предвиден е термостат и вентилация без отопление

Недостатъци: къс кабел, досаден шум, неприятна миризма при първото пускане. Цена на BKX5 – 50-60 у.е.

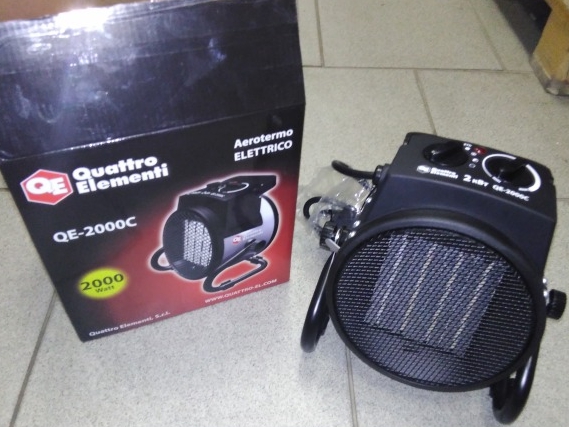

QE-2000C. Битова мини-пушка за обслужване на помещения до 20 кв. m. Възможно е да функционира в 2 режима, максимална мощност – 2 kW.

Параметри на миниатюрната модификация: керамичен нагревател, механично управление, монтаж – подов, тегло – 1,7 kg, вграден термостат, бърза скорост на отопление, въздухообмен – 130 куб. m/h, керамичен нагревателен елемент

Благодарение на терморегулатора QE-2000C, устройството автоматично поддържа параметрите на микроклимата. Ориентировъчна стойност – 30 у.е.

КЕВ-24. Електрическа пушка с увеличена мощност на отопление и интензивност на въздушния поток. Сфера на експлоатация – промишлени, строителни площадки и производствени сгради.

Характеристики на КЕВ-24: мощност – 24 kW, въздухообмен – 2200 куб. m/h, стандартно напрежение – 400 V, обем на отопление – 600 куб. m, акустичен ефект – 65 dB, топлинна мощност – 12-24 kW, маса – 30 kg, габарити – 35,5*81*38 cm

Газови модели с различна мощност

Популярни газови пушки: Elitech ТП/30ГБ и Master BLP/53M.

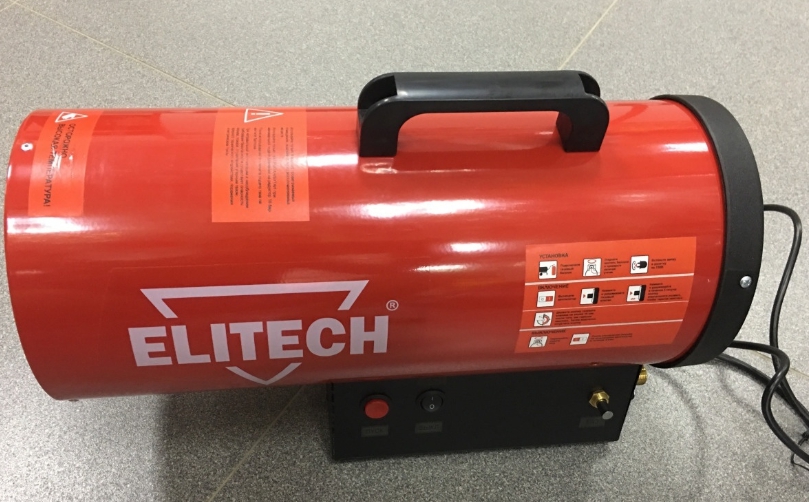

ТП/30ГБ от Elitech. Изгоден вариант за отопление на големи площи в рамките на 200 кв. m. Агрегатът е приложим само в добре вентилирани постройки. Експлоатационни условия: подова инсталация, работа под наблюдение. Пушката е оборудвана с електронно запалване и решетка на дюзата за защита на вътрешния механизъм.

Параметри на топлинния генератор: гориво – пропан/бутан, мощност при отопление – 30 kW, тип запалване – пиезо, изходящ въздушен поток – 1000 m³/h, тегло на уреда – 7,6 kg, габаритни размери – 59,7*31,5*24 cm

Master BLP. Топлинна пушка от премиум клас за индустриални цели. Корпусът е с повишена топлоизолация и антикорозионно покритие. Високата степен на защита позволява експлоатация на пушката във влажна среда. При липса на пламък или прегряване електронната система ще спре подаването на гориво.

Предимства на модела: КПД – 98-100%, енергийна ефективност, плавно регулиране на мощността, практически бездимно изгаряне на горивото, лесна техническа поддръжка, наличие на термореле. Характеристики: мощност при отопление – 30 kW, разход на газ – 2,3 kg/h

Дизелови оръдия за производствено предназначение

Мощни модели за бързо отопление на големи обеми съоръжения. В класацията са представени пушки с директно действие на компаниите Prorab и Ресанта.

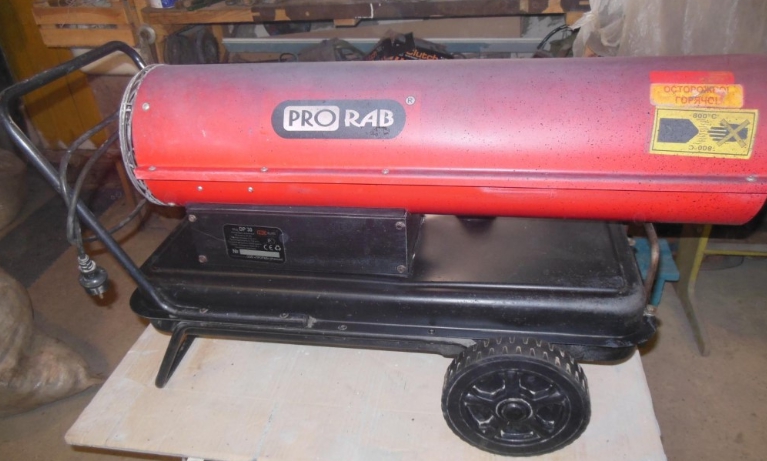

Prorab DP50. Високопроизводителен модел на популярна компания. Препоръчвана площ за отопление – до 500 кв.м. Пушката работи на керосин и дизелово гориво.

Технически характеристики: мощност на отопление – 50 kW, въздухообмен – 1100 m³/h, обем на горивния резервоар – 50 l, работа без дозареждане – 10 h, разход на гориво – 4,8 l/h, тегло – 37 kg, наличие на транспортни колела и защита от прегряване

ТДП-2000 от Ресанта. Оптимален за загряване на постройки – 100-150 кв.м. Многогоривен модел, който функционира на дизел или керосин. Пушката е оборудвана с вместим резервоар, осигуряващ продължителност на работния цикъл.

Технически параметри: разход на гориво – 1,85 kg/h, топлинна мощност – 20 kW. Топлинният генератор има защита от запалване/загасване на пламъка. За устойчивост агрегатът е оборудван с широка опорна основа. Ориентировъчната стойност на ТДП-2000 – 250 у.е.

Ако имате желание да спестите, може да опитате да сглобите топлинна пушка самостоятелно. На нашия сайт има блок от статии с подробно описание на технологията за изработване на различни видове топлинни генератори.

Съветваме Ви да се запознаете:

1. Дизелов топлинен пистолет със собствени ръце: инструкция за изработване на самоделка
2. Топлинна газова пушка със собствени ръце: стъпка по стъпка инструкция за сглобяване
3. Електрическа топлинна пушка със собствените си ръце: плюсове и минуси на самоделката + ръководство за сглобяване
4. Топлинен пистолет на отработено масло със собствени ръце: поетапна инструкция за изработване

Изводи и полезно видео по темата

Подробна видео инструкция за избор на топлинен генератор. Особености на работа на различни видове пистолети, сравнение на основните технически параметри:

Първостепенен критерий за избор на топлинен пистолет е типът на енергоносителя. От начина на нагряване зависи мощността на уреда и спецификата на неговото приложение.

В бита е по-добре да се използват безопасни електрически модели, а за производствени цели – дизелови, газови и многогоривни агрегати. Водните пистолети могат да бъдат вторичен източник на топлина.
