ТЕНе за отоплителни радиатори: предназначение, видове, критерии за избор, особености на свързване

С настъпването на студовете въпросът за отоплението на жилището става по-актуален. В мрачното междусезоние централизираните системи често не включват „до последния момент“ и тогава на помощ на замръзващите обитатели идват алтернативни системи за отопление.

Едно от простите решения са ТЕНовете за радиатори за отопление, които могат да станат ефективно допълнение на отоплителната система. В някои ситуации устройството напълно ще се справи и с ролята на основен източник на топлина, например в помещения за сезонно обитаване.

Преди да решите да закупите уреда, е необходимо да научите повече информация за него, съгласни ли сте? Подготвили сме обзорна статия за устройството на радиаторните ТЕНове, тяхната класификация, предимства и недостатъци. В материала са посочени основните критерии за избор на електроуреда и са описани особеностите на неговия монтаж.

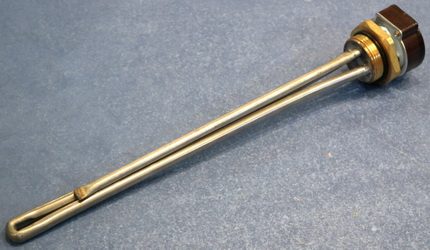

ТЕН за радиатор: за какво е необходим?

Както и всеки друг ТЕН за отопление, радиаторният е предназначен за загряване на топлоносителя и поддържане на неговата работна температура. Уредът може да бъде монтиран практически във всеки отоплителен уред, който има запълнена с течност вътрешна кухина. Благодарение на това областта на неговото приложение е доста широка.

Радиаторните ТЕНове могат да служат като основен или допълнителен източник на отопление. Те са много добри като източници на топлина за помещения с относително малка площ, които периодично се използват през студения сезон.

Например, различни помощни помещения или за отопление на гаража. В този случай ТЕНът се монтира в автономен радиатор, обикновено той има внушителни размери.

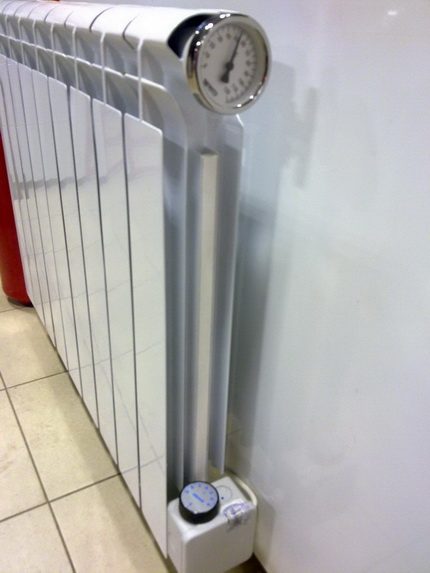

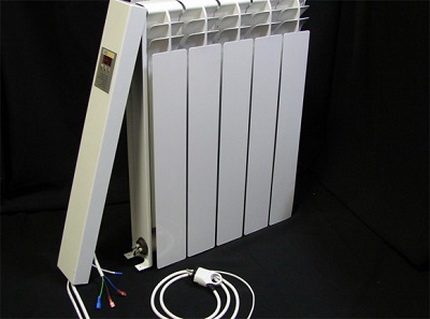

Радиатор с вграден ТЕН на външен вид практически не се различава от традиционните батерии. В периода на междусезоние, докато все още не е включено централното отопление, той ще помогне на обитателите да не замръзнат.

Батерията не се свързва към отоплителната система и се пълни с топлоносител, който циркулира изключително в границите на корпуса на радиатора.

В такива случаи като топлоносител се избира техническо масло с понижен вискозитет, което позволява да не се страхуваме от пълно замръзване на радиатора в неработно време. Получава се аналог на радиатор от маслен тип, само че с по-големи размери.

Достатъчно добре са се доказали радиаторните ТЕНове и като основен източник на топлина за къщички за отдих, които се отопляват периодично. Системата се обустройва аналогично на описаната по-горе, но само ТЕНовете се монтират в батериите, инсталирани във всяка стая.

Възможна е организация на такова отопление и за домове с постоянно живеене. В този случай радиаторите могат да се напълнят с обикновена вода, тъй като не се планира допускане на замръзване на системата. Вярно е, че такива варианти се използват изключително рядко поради високата цена на електроенергията.

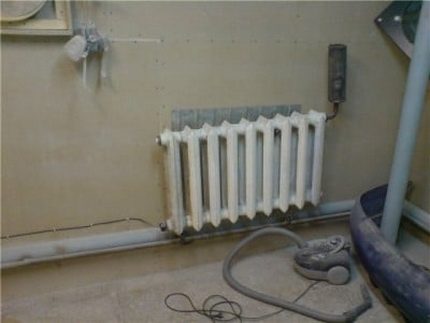

По-широко радиаторните нагреватели се използват като допълнителни източници на топлина. Те могат да бъдат вградени в съществуваща отоплителна система с течен топлоносител и да се включат в работа, когато основното отопление по някакви причини не функционира.

Особено удачно е такова решение за домове с централно отопление. В периода, когато то е изключено, нагревателите буквално спасяват живущите в апартамента от замръзване.

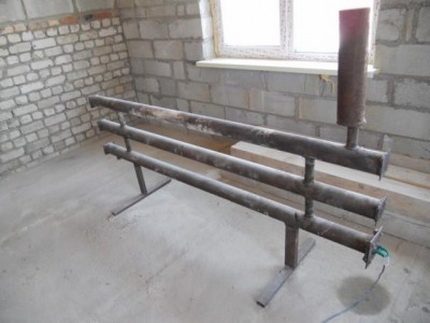

Така наречените отоплителни регистри са много популярни сред домашните майстори. Те лесно могат да се сглобят със собствени ръце и да се обзаведе по този начин практично отопление за гараж или помощно помещение.

Още един нелош вариант – свързване на уредите към автономна отоплителна система с котел на твърдо гориво. Това ще позволи да се поддържа комфортна температура в стаите дори в момента, когато собственикът няма възможност навреме да зареди горивото.

Ако има възможност за използване на многотарифен електромер, практичен може да се окаже вариантът с преминаване към нощно отопление с електричество, когато то е относително евтино. През деня пък котелът отново ще заработи.

Практиката показва, че икономически е неизгодно да се използват радиаторни нагреватели като допълнителен източник на топлина за автономни системи, работещи на газ. Този вид гориво сам по себе си е относително евтин, затова да се заменя с по-скъпа електроенергия няма смисъл.

Ако пък в помещението се използват котли на втечнен газ или на дизелово гориво, изгодата ще е налице. Но само при наличие на двуфазен електромер.

Как е устроен електроуредът

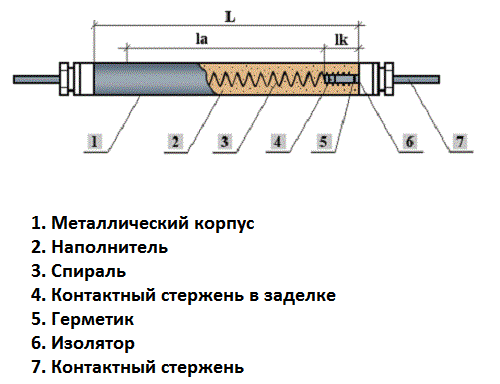

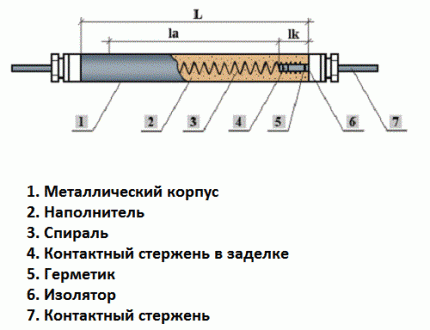

Конструкцията на устройството практически не се различава от другите видове нагреватели. Корпусът на тръбния електронагревател се изработва от целноизтеглена или електрозаварена тънкостенна метална тръба. Нейният диаметър може да варира, а сечението да бъде плоско или заоблено.

Като материал за изработка на корпуса най-често се използва въглеродна стомана, но може да бъде избрана и неръждаема стомана, ако работната повърхност на уреда ще се нагрява до температури над +45°C.

За да се защити металът от корозия и да се удължи времето на служба на самия нагревател, стоманеният корпус се хромира или никелира. Като нагревателен елемент се използва спирала от нихромова тел.

Елементът има високо специфично съпротивление, благодарение на което бързо се нагрява. Спиралата е поставена вътре в корпуса, а в останалата свободна вътрешна кухина – напълнител.

В конструкцията на радиаторния ТЕН задължително присъства спирала, която отговаря за загряването на устройството. Тя има високо съпротивление, поради което при преминаване на ток бързо се нагрява (+)

Корпусът има високи електроизолационни свойства и същевременно добре предава топлина. Като пълнител може да се използва пречистен кварцов пясък или периклаз – така се нарича смес от кристални магнезиеви оксиди.

След като корпусът е запълнен с пълнител, той се пресова и огъва, придавайки му необходимата форма. Всички изолатори се покриват със силицийорганично влагоизолационно съединение.

Такова устройство може да се монтира в радиатор от всякакъв тип: меден, чугунен, биметален и т.н. Устройството може да генерира до 2,5 kW мощност. Моделите, предназначени за промишлена употреба, достигат до 6 kW.

Конструкцията на електронагревателния елемент е такава, че цялата постъпваща електрическа енергия устройството без остатък преобразува в топлинна, като загубите при това практически липсват.

Принципът на работа на устройството е изключително прост. При активиране то започва бързо да се нагрява, загрявайки топлоносителя, намиращ се в непосредствена близост до него. По законите на физиката нагрятата течност е по-лека от студената, затова започва да се движи нагоре.

На нейно място се спуска по-студен топлоносител. След като се издигне в горната част на радиатора, загрятата течност отдава там топлината си, изстива и се спуска надолу.

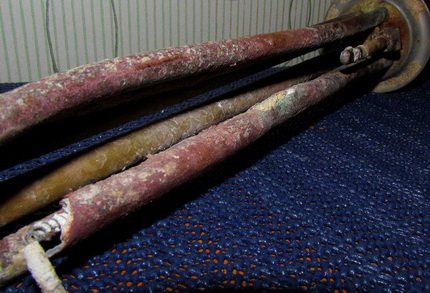

Главният враг на ТЕН-овете от всякакъв тип – варовиков налеп. Той неизбежно се образува върху нагревателния елемент и постепенно води до повреда на устройството.

Цикълът се повтаря многократно. По този начин електроуредът създава вътре в батерията еднопосочен поток на течността. Скоростта му е толкова по-голяма, колкото по-голяма е мощността на устройството.

Изхождайки от практиката, един от най-добрите видове топлоносител се счита трансформаторното масло. Течността бързо се загрява и доста дълго не изстива, постепенно отдавайки топлината си на корпуса на радиатора.

Минуси и плюсове на радиаторния ТЕН

Електронагревателите от тръбен тип дават възможност да се сглоби практична и достатъчно ефективна отоплителна система за основно или допълнително отопление.

Към предимствата на уредите могат да се отнесат:

1. Изключителна простота на монтажа. С тази работа ще се справи всеки начинаещ майстор.
2. Ниска цена на устройството, но се има предвид цената на един ТЕН, без допълнително оборудване.
3. Голяма надеждност в сравнение с маслените радиатори. Освен това батериите с ТЕН-ове са ремонтопригодни. При повреда на оборудването ще бъде достатъчно да се смени нагревателят.
4. Наличие на допълнителни опции и функционалност.
5. Възможност за автоматично управление на отоплителната система, но за това ще е необходимо допълнително оборудване.

Изброихме основните предимства на радиаторните нагревателни елементи (ТЕН), нека разгледаме техните значителни недостатъци. Те са доста много. На първо място, това са внушителните експлоатационни разходи, които се обясняват с високата цена на електроенергията. Те могат да бъдат намалени, ако управлението на отоплителната система бъде напълно автоматизирано.

В този случай ТЕН-овете ще се включват в работа само след като температурата в помещението спадне до определена минимална стойност. И ще се изключват при достигане на температура, определена като комфортна. Работата в този режим е максимално икономична.

Най-простите по конструкция радиаторни ТЕН-ове не са оборудвани с автоматично управление. За да се автоматизира такава система, ще е необходимо закупуване на допълнително оборудване.

Оборудването за автоматизация обаче ще изисква финансови вложения. Ако разгледаме покупката на ТЕН в комплект с радиатор и автоматика, цената на такъв комплект ще бъде много по-висока от цената на електрически конвектор или маслен радиатор.

Но въпреки това последните по отношение на нивото на предоставян комфорт не отстъпват по нищо, а в някои отношения дори превъзхождат радиаторите с ТЕН-ове. Например, последните изискват стационарен монтаж, докато електрическите конвектори и маслените радиатори са по-мобилни и компактни.

Освен това, както всеки друг електрически уред, по време на работа ТЕН-овете генерират магнитно поле. Неговата опасност за организма не е доказана, както и безопасността му. Затова е редно наличието на такова поле да се отнесе към отрицателните качества на устройствата, тъй като те се монтират в радиатори, т.е. намират се в непосредствена близост до хората.

При други отоплителни системи, работещи на електричество, този недостатък до известна степен се компенсира. Например, електрическите котли се разполагат в нежилищни помещения, където присъствието на човек е краткотрайно.

Един от най-значимите недостатъци на радиаторните ТЕН-ове – е относително ниската ефективност. Ако я сравним с ефективността на традиционните системи, работещи с течен топлоносител, тя ще се окаже значително по-ниска.

Това се дължи на факта, че в първия случай топлоносителят се движи с доста висока скорост. Благодарение на това радиаторът се загрява доста бързо и напълно.

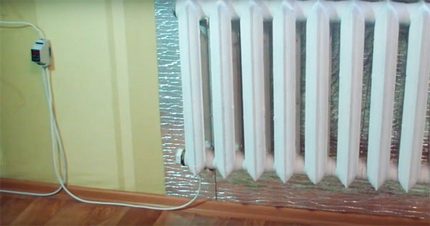

За да се увеличи топлоотдаването на радиаторите, оборудвани с ТЕН-ове, може да се покрие стената, на която е закрепено устройството, с отразяващ екран от фолио. Топлинното излъчване ще се движи само в стаята.

Функционирането на ТЕН-а не може да осигури такава висока скорост. В резултат нагряването на корпуса на радиатора ще бъде неравномерно. В долната част температурата ще бъде много по-висока, отколкото в горната.

Като се има предвид, че от съображения за безопасност не трябва да се допуска нагряване на батерията над +70ºС, такава температура ще присъства само в долната част на радиатора, където се намира ТЕН. Следователно, за да не се допусне прегряване на оборудването, ще се наложи да се намали мощността му приблизително с една трета.

Разновидности на тръбни нагреватели за радиатори

Въпреки цялата простота на конструкцията, в продажба могат да се намерят различни варианти на радиаторни ТЕН-ове. Преди всичко варира мощността на нагревателните уреди. Моделите с минимална мощност „дават“ около 0,3 kW, а с максимална – 6 kW.

Устройствата се различават по изпълнението на корпуса. Като се има предвид, че конфигурацията и разположението на радиаторите може да са различни, срещат се ТЕН-ове с лява или дясна резба.

Може да се различава и диаметърът на устройството. Това е свързано с напречното сечение на тапата-заглушка на радиатора, на чието място се монтира уредът. Стандартният размер е 40 mm.

Няма принципна разлика между устройствата, предназначени за монтаж в радиатори от различни материали. Конструкцията им е аналогична, може да се различава само диаметърът. В продажба могат да се намерят единични и двойни ТЕН-ове.

Двойните ТЕН-ове са по-удобни за използване. Те позволяват значително да се увеличи скоростта на нагряване на топлоносителя, но при това се различават от единичните аналози с по-висока цена.

Последният е по-удобен за експлоатация. В момента на включване се активират веднага и двата елемента, благодарение на което се осъществява максимално бързо нагряване на топлоносителя. След това един от елементите се изключва, което позволява да се пестят енергийни ресурси. Някои модели са оборудвани с допълнителна функционалност.

Производителят използва само две функции:

1. Турбонагряване. Дава възможност за максимално форсиране на увеличението на температурата в помещението. В устройството задължително се вгражда терморегулатор, който позволява да се променя интензивността на отоплението.
2. Антизамръзване. Този режим позволява да се предотврати възможното размразяване на цялата система при спадане на температурата до отрицателни стойности. ТЕН автоматично поддържа минимално допустимата температура, като при това консумира малко количество електроенергия.

Освен това нагревателите за радиатори се различават по дължина и по наличие или отсъствие на терморегулатор.

Как да не сгрешим при избора

Радиаторите за ТЕН-ове са доста лесни за избор, тъй като не предполагат особено разнообразие на изпълнение и технически характеристики. Преди покупката трябва да се вземат предвид следните моменти.

Изчисляване на мощността на електротена

За да се определи правилно необходимата мощност на устройството, е желателно да се знаят топлотехническите норми, действащи в дадения район. В краен случай може да се използва среден показател, който може да се използва в средната ивица на Русия, и да се внесат при необходимост някои корекции.

Въз основа на това, на 10 кв. метра отопляема площ, при условие че ТЕН ще се използва като основно отопление, е необходим 1 kW от неговата мощност.

Ако нагревателните елементи за радиатори са избрани като основно отопление за дома, изключително препоръчително е да закупите модели с терморегулатор. По този начин ще можете да регулирате мощността на уреда и по този начин да намалите разходите за енергийни ресурси.

Ако уредът се използва като допълнително отопление, необходимата мощност ще бъде 3-4 пъти по-ниска. Освен това, при избора на уреда трябва да се вземе предвид спецификата на радиаторния нагревателен елемент.

Поради своите конструктивни особености, той може да работи непрекъснато само при 75% топлопредаване на радиатора. При по-голяма мощност ще възникне прегряване на уреда и той постоянно ще се изключва.

Въз основа на това се изчислява мощността на уреда. Точните стойности на топлопредаване на даден радиатор могат да се научат от неговата техническа документация. Въпреки това, средно една секция на алуминиева батерия има топлопредаване от 180 W, а на чугунена – 140 W.

Нека изчислим за пример, кой нагревателен елемент ще подхожда за 10-секционен радиатор. Умножаваме данните по 10 и получаваме, че за алуминиева батерия трябва да се вземе нагревателен елемент с мощност до 1,35 kW, а за чугунена – до 1 kW.

Конструктивни особености на уреда

За всеки радиатор трябва да се подбере подходящ нагревателен елемент по размери и посока на резбата. Оборудването има различна дължина на пръта, което може да повлияе на ефективността на неговата работа.

При недостатъчна дължина на нагревателния елемент, оборудването не е в състояние да осигури достатъчно висока скорост на циркулация на топлоносителя, в резултат на което загряването на радиатора ще бъде неравномерно и недостатъчно.

Дължината на уреда е може би една от най-важните му характеристики, която пряко влияе на ефективността на работа. Преди покупка трябва да се измери радиаторът и да се изчисли необходимата дължина на вградения нагревателен елемент.

За оптимален се счита вариантът, при който прътът на нагревателния елемент е на 60-100 mm от вътрешната стена на противоположния край на радиатора. Също така е важно правилно да се избере формата на корпуса и диаметърът на уреда.

При различните модели може да се различава материалът на тапата. За правилния избор трябва да се проучат препоръките на производителя, където той описва типовете подходящи отоплителни уреди за използване с конкретния нагревателен елемент.

Наличие на автоматично управление

В продажба постъпват уреди с вградено автоматично управление или без него. Първият вариант е изключително удобен и не изисква разходи за закупуване на допълнително оборудване. В този случай в долната част на корпуса на нагревателния елемент се вгражда терморегулатор с датчик, измерващ температурата на топлоносителя.

Ако няма вградена автоматика, електроуредът няма термостат. В този случай е желателно да се свърже с използване на детектор, измерващ температурата на въздуха в стаята.

Трябва да признаем, че това оборудване не е толкова популярно и търсено, че големи европейски компании да се занимават с неговото производство.

В магазините може да се намерят радиаторни ТЕН-ове, произведени от турски, полски и украински марки. По качество и функционал те са приблизително сходни.

Трудно е да се каже продукцията на коя фирма си струва да се предпочете. Но трябва да се отнасяме с повишено внимание към китайските ТЕН-ове, тъй като често може да се получи изделие с ниско качество.

Допълнителна информация за избора на ТЕН за отопление е предоставена в тази статия.

Особености на монтажа на радиаторни ТЕНове

Инсталирането на уреда е достатъчно просто. За да премине операцията без никакви затруднения, трябва още в магазина да се запознаете с неговата комплектация. В идеалния случай заедно с ТЕН-а в кутията ще бъдат поставени всички необходими за безопасното свързване елементи и крепежни елементи. Ако някои части липсват, трябва незабавно да ги докупите.

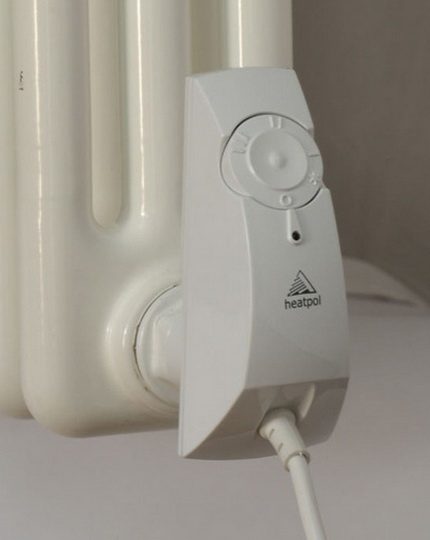

ТЕН-овете с терморегулатори са по-функционални от стандартните им аналози. При това техният монтаж по същество не се различава и се извършва също толкова просто и бързо

Още един важен момент: преди началото на монтажа трябва да се уверите, че системата е свободна от вода. Поради тази причина в многофамилни сгради е оптимално да се извършват работите през летния сезон, когато централното отопление е изключено.

Самият монтаж се състои в демонтиране на капачката, разположена в долната част на радиатора, и последващо монтиране на нейно място на нагревателния уред. За да бъде съединението херметично, задължително се поставя гумен уплътнител. Ненужна няма да бъде и предварителната обработка на участъка на съединението с уплътнител.

ТЕН може да се монтира само в долната част на радиатора, за да може циркулацията на течността да се осъществява безпрепятствено. Частта се вкарва в батерията строго хоризонтално, в противен случай са възможни проблеми с експлоатацията.

За свързване на ТЕН-а е разрешено да се използва контакт със заземяване. Желателно е да се инсталира стабилизатор на напрежението, за да се защити уредът от мрежови колебания.

Устройството може да се включи в мрежата само след напълване на радиатора с течност, в противен случай уредът ще се повреди. Конструкцията с ТЕН е ремонтопригодна. При необходимост устройството лесно се изважда и ремонтира, а по-често се заменя с ново.

Предвид твърдостта на техническата вода, специалистите препоръчват редовно да се извършва почистване на нагревателя от котлен камък. За целта уредът се изважда от батерията, след което се извършва чистка.

Радиаторът с вграден ТЕН ще служи дълго и безпроблемно, ако не забравяте редовно да го обслужвате, а именно да изваждате нагревателя и внимателно да го почиствате от котлен камък

Може да се използва механичен способ, при който котленият камък внимателно се отстранява с шмиргелова хартия или твърда метална четка. Това трябва да се прави много внимателно, тъй като ТЕН-овете са много чувствителни към механични повреди и могат да се повредят.

Освен това може да се използва химически метод. В този случай уредът се обработва със специални вещества. Много е важно да не се повреди гуменото уплътнение.

Изводи и полезно видео по темата

Във видеоклиповете са представени рационални съвети за използване и свързване на отоплителни уреди.

Как самостоятелно да инсталирате нагревателен елемент в радиатор:

Предлагаме преглед на нагревател за чугунен радиатор:

Нагревателен елемент за алуминиев радиатор:

Радиаторните електрически нагреватели са добър начин за организиране на допълнително отопление за помещения с най-различно предназначение. Те са актуални за вили, гаражи и сгради, които се използват от време на време.

Като основно отопление такива нагревателни елементи рядко се препоръчват. Все пак те изразходват доста електроенергия, затова може да се намери друг, по-евтин начин за отопление на жилището.

Търсите ефективен уред за организиране на допълнително отопление? Или имате опит с използването на радиаторни нагревателни елементи? Моля, оставете коментари и задавайте въпроси по темата. Блокът за връзка се намира по-долу.
