Как да свържете топъл под сами: етапи на свързване на водния под

Водните подови отопления, заедно с електрическите, все по-активно се използват в системата за топлоснабдяване на частни домове. И наистина, в детската стая или банята с „долно“ отопление е много по-уютно.

За разлика от електрическите системи, водните се смятат за не толкова скъпи, ако нагряването на топлоносителя в тръбите се осигурява от газов котел – част от общата отоплителна система. Но те са по-сложни за монтаж и управление, затова преди реализирането на проект за изграждане на подово отопление трябва да се проучат немалко технически нюанси.

В тази статия ще говорим за това как да свържете подово отопление с минимални загуби и без сериозни технически грешки. Ние предлагаме ясна стъпка по стъпка инструкция, с помощта на която Вие ще изберете необходимите материали, ще разберете ключовите принципи на полагане на тръбата и в крайна сметка ще решите проблема с отоплението в собствения си дом.

Важни фактори при изграждане на подово отопление

Преди да преминем към инструкцията за монтаж, нека разгледаме редица фактори, без които не може да се пристъпи към проектиране на отоплителна система с подово отопление.

Собствениците на частни домове имат повече възможности при избора на отоплителна система: те са автономни и независими от централизираното водоснабдяване. На собствениците на апартаменти в многоетажни сгради най-често не се предоставя шанс да инсталират подово отопление от воден тип – само електрическо.

Към помещенията, в които се планира водна система, се поставят следните изисквания:

Като цяло, до момента на свързване на отоплителната система трябва максимално да се намалят топлинните загуби, тоест да се извърши изолация на къщата, иначе и топлите подове, и радиаторното отопление ще се окажат неефективни.

Пригответе се, че покупката на компоненти и реализацията на проекта ще се окажат скъпи. Монтажът на оборудването се състои от няколко етапа, които не препоръчваме да пренебрегвате. Но има и голям плюс: след няколко години инсталирането на топъл под ще се изплати с лихва, ако изберете котел, работещ на природен газ.

Природният газ все още е много по-евтин от алтернативните видове горива – дърва, въглища, пелети, а двуконтурният котел лесно може да осигури топлина и топла вода за голяма вила.

Има два варианта за изграждане на топъл под – «мокър» и «сух». Първият се отличава с това, че включва заливане с циментово-пясъчна замазка, изисква повече време за монтаж, но именно него избират по-често. Вторият е целесъобразно да се реализира, ако като финишно покритие се планира полагане на дървени подове.

За най-добро подово покритие при изграждане на топли подове се смята керамичната плочка, но по-често се използва ламинат, линолеум или килим със специална маркировка.

Поетапна инструкция за монтаж

Предлагаме инструкция, включваща 8 етапа. Всеки от тях е важен по свой начин, и ако се изключи някой един, то при експлоатация на системата могат да възникнат проблеми.

Ремонтът на воден топъл под е скъпо, продължително и много неприятно занимание, затова от самото начало трябва внимателно и педантично да се подхожда към изграждането на системата.

А сега ще разгледаме подробно всеки етап – от закупуването на компонентите до крайното свързване. Нашите препоръки не трябва да се възприемат като единствено възможни – съществуват множество интересни и ефективни решения.

Предлаганата инструкция Ви съветваме да възприемете като общи правила, които трябва да се спазват по време на подготовката и монтажа. Отделните детайли и нюанси на устройството до голяма степен зависят от конкретния проект.

Стъпка #1 – проектиране и избор на схема на полагане

Планирането на работата може да се извърши по различни начини: да се обърнете към фирма, която се занимава с подобни проекти, или да направите всичко сами. Но за да извършите изчисленията и да реализирате замисъла със собствени сили, са необходими поне инженерно образование, достатъчен опит и владеене на компютърни програми. В противен случай успешният резултат не е гарантиран.

Ето няколко положения, които е необходимо да знаете при съставянето на проекта:

• средната комфортна температура на пода в дневните и спалните е 21-27 °C;
• за баните, тоалетните и комбинираните санитарни помещения параметрите са по-високи – 31-32 °C;
• в контурите на подовото отопление се подава топлоносител с температура не по-висока от 60 °C (за сравнение – в радиаторите – до 90 °C);
• спадът на температурата в тръбопровода на подовото отопление, т.е. разликата на подаването и изхода, е 10 градуса;
• диаметърът на тръбата зависи от дължината на контура: Ø 16 mm – 80-90 m, Ø 17 mm – 90-100 m, Ø 20 mm – до 120 m.

В идеалния случай всички водни контури трябва да са с еднаква дължина – така е по-лесно да се извърши балансирането. Но на практика това е почти невъзможно, затова трябва да се спазва поне еднакъв диаметър за всички тръби.

Стъпката на полагане е разстоянието между съседните навивки на един контур. Тя зависи от типа и диаметъра на тръбопровода, както и от мястото на полагане.

До външните стени се намират така наречените «студени зони», затова стъпката на полагане се прави не повече от 150 мм, в центъра – 250-300 мм. Ако няма външни стени, то в цялото помещение може да се спазва интервал в границите 200-300 мм.

В басейни, тоалетни, бани подът трябва да бъде максимално топъл, затова стъпката на полагане е 100-150 мм. По-малък интервал не може да се направи без прегъвания на тръбопровода.

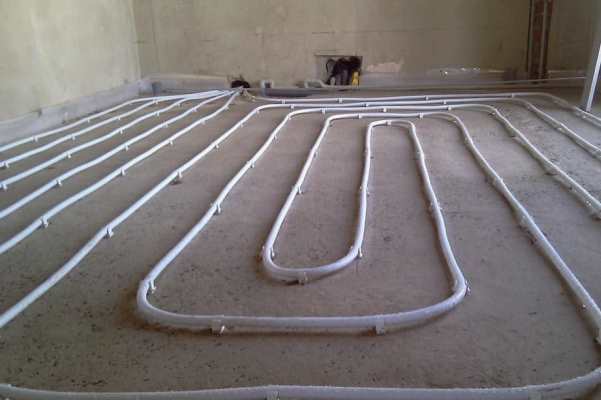

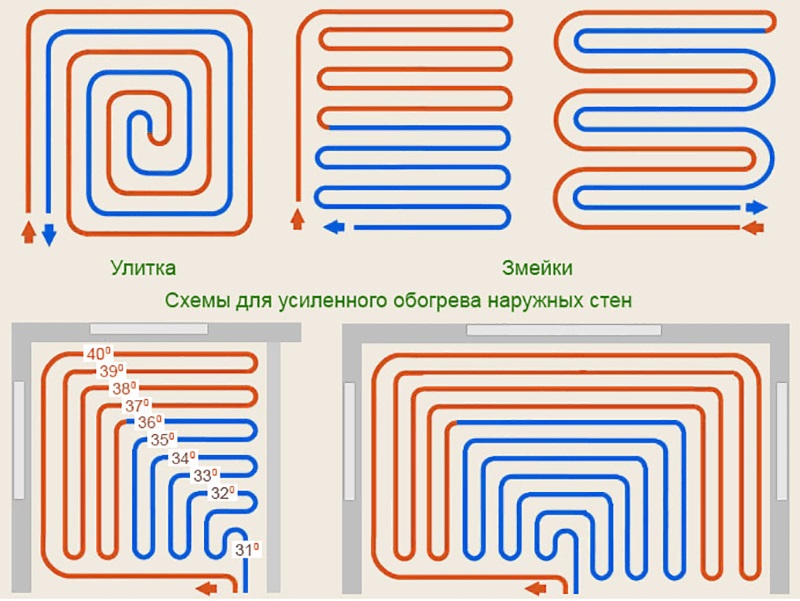

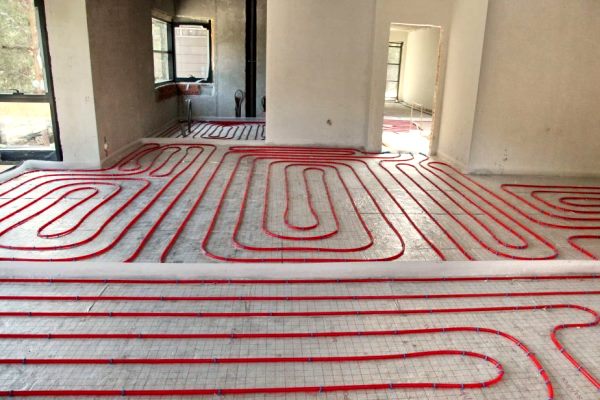

За полагането на контурите се използват два основни начина: «змия» и «охлюв». «Змията» е по-лесна за монтаж, но дава голяма разлика в температурите на входа и изхода – до 10 градуса. Добре е да се прилага в зони с външни стени. «Охлювът» е по-труден за изпълнение, но благодарение на такова полагане се запазва стабилност на температурата по цялото протежение на контура.

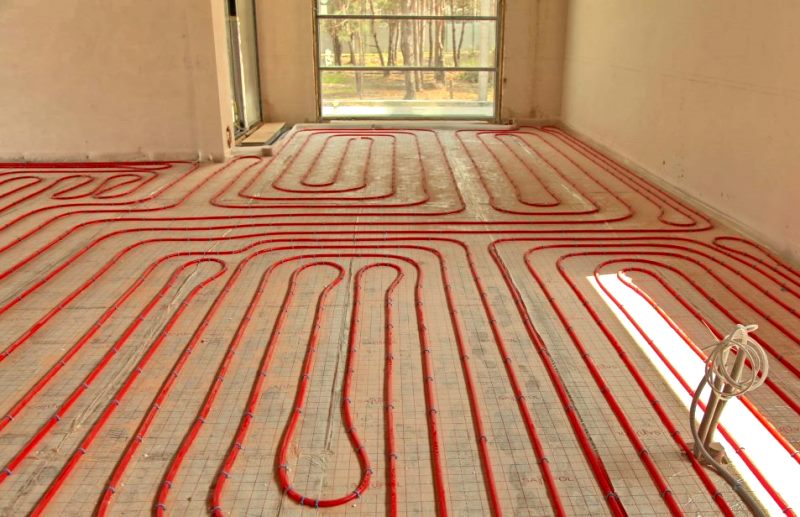

Възможни начини за монтаж на нагревателните контури. Чрез разположението на тръбопровода може да се задава необходимата температура в различни зони на едно помещение.

Не рядко се използват комбинирани варианти, съчетавайки в едно помещение различни начини. Ако се изчисли правилно, то отоплението ще бъде максимално ефективно.

Препоръчва се за всяка стая да се използва отделен контур. Изключение правят само малки, разположени наблизо помещения – например, тоалетна и баня.

Ако помещението е просторно, а площта му е над 40 м², се препоръчва да се свържат 2 контура. Един просто няма да се справи с възложеното му натоварване.

Следва да се има предвид, че при нагряване настъпва топлинно разширение. То се компенсира с демпферна лента, която се полага между контурите, съседните помещения и по протежение на всички стени.

По-подробно за схемите на полагане и свързване говорихме в друга наша статия. За да се запознаете с тази информация, моля, отидете по линка.

Стъпка #2 – подготовка на материалите

Пригответе се за това, че конструкцията на топъл под се състои от голямо количество детайли, като при това трябва да се подбират само качествени изделия, максимално подходящи едно на друго. Нека разгледаме най-значимите от тях: тръби, изолация и колектор.

За нагревателните контури най-добре от останалите подхождат тръби от омрежен полиетилен с маркировка PEX или PERT:

• PEX – отличават се с „ефект на паметта“, имат 85-процентна плътност на омрежване, свързват се с аксиални фитинги, които могат да се заливат със замазка;
• PERT – нямат ефект на паметта и се свързват с фитинги от цангов тип, които не могат да се заливат с цимент, но могат да се използват в открити зони – например, в колекторни връзки.

На практика се използват и двата вида тръби.

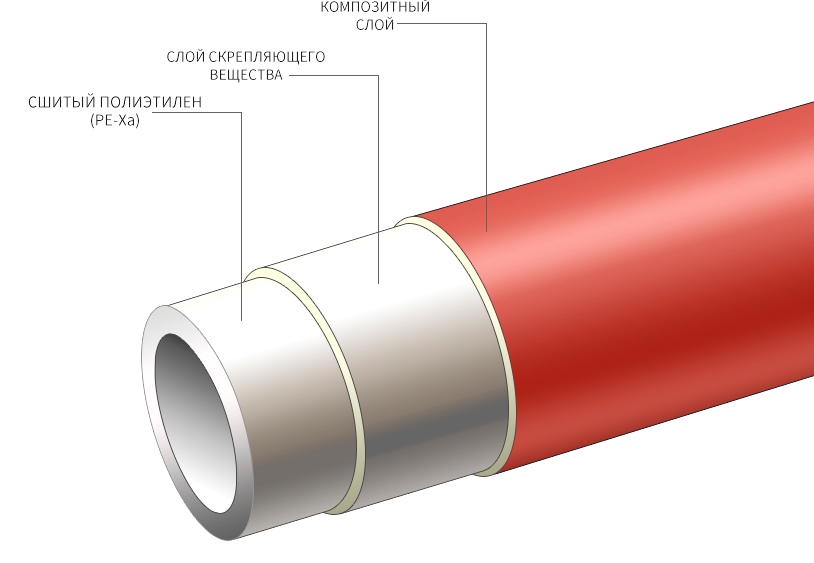

Най-малко от температурните промени страдат PE-Xa тръбите с вътрешен слой EVOH – своеобразна защитна бариера от поливинилетилен, която намалява проникването на кислород

За домашно приложение по-често се използват тръбопроводи с Ø 16 или 20 мм. Препоръчваме Ви също да се запознаете с правилата за изчисляване на тръби за подово отопление.

Препоръчваме Ви да не купувате евтини съмнителни аналози, а да се спрете на продукцията на някой от проверените производители: Valtec, Rehau, KAN, Tece или Uponor. Не забравяйте, че от качеството на компонентите зависи срокът на експлоатация на подовото отопление.

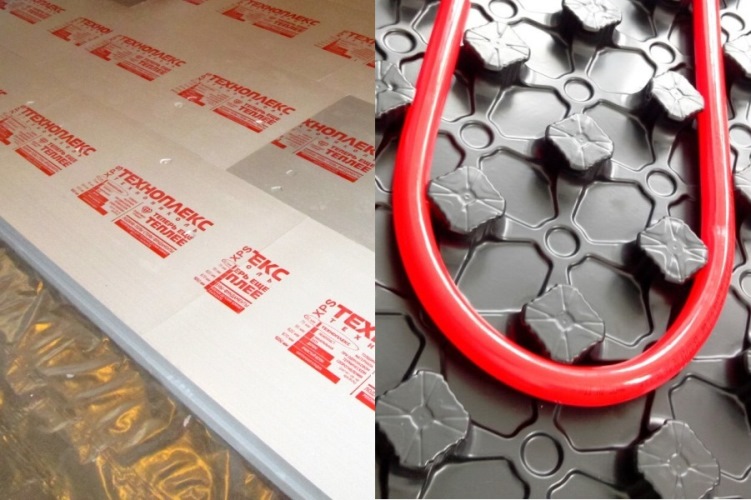

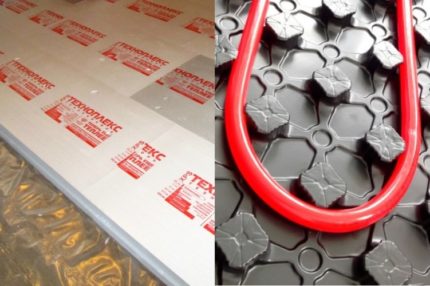

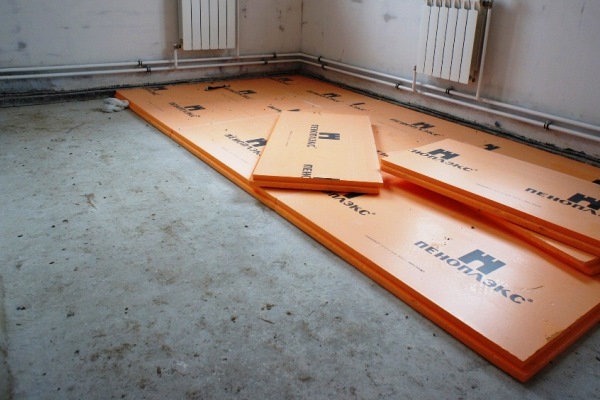

Като топлоизолационен материал е желателно да се използва екструдиран полистирол или профилни мати. Първият вариант е по-евтин, а матите са по-удобни за монтаж на тръбопровода.

ЕППС се отличава със здравина, влагоустойчивост, ниска топлопроводимост, има достъпна цена. Плочите с различни размери се свързват помежду си с помощта на канали.

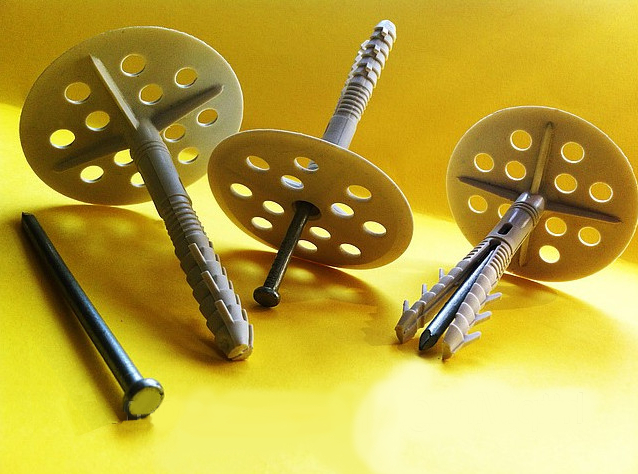

За закрепване на фрагментите от ЕППС се използват специални дюбели, които се наричат дюбели тип чиния. Те се фиксират в центъра на плочите, ако са големи, и в местата на съединенията.

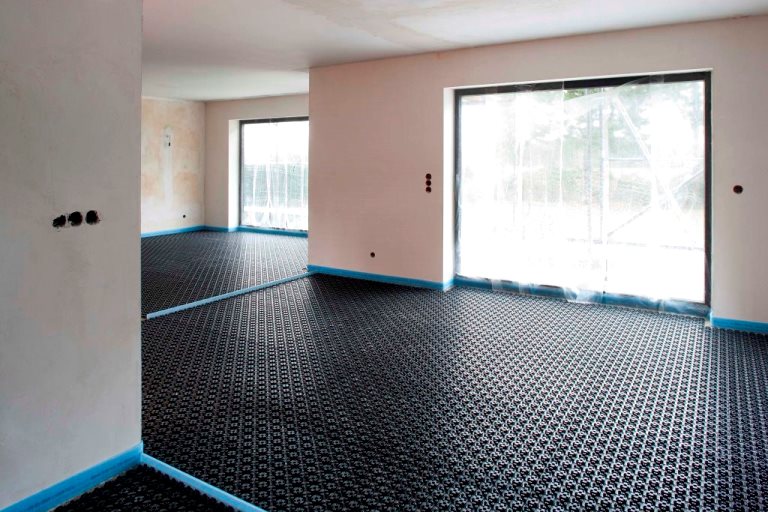

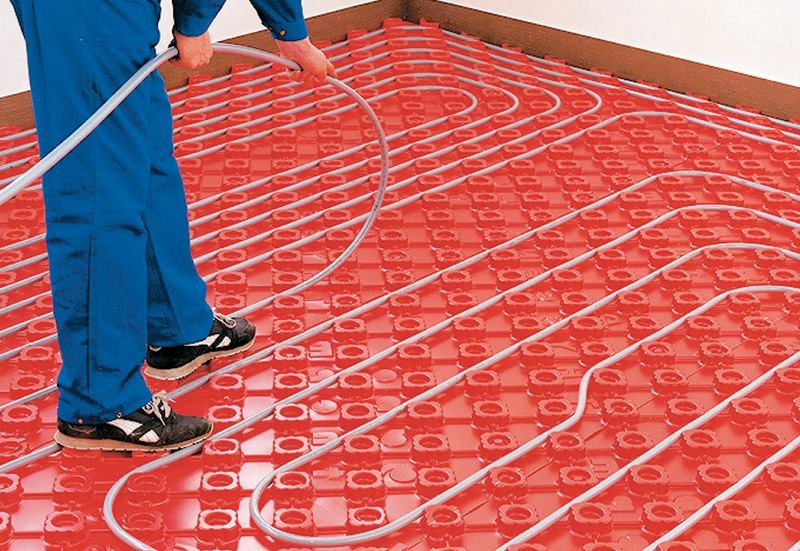

Профилните мати се изработват от плътен пенополистирол. Отгоре те са покрити с изпъкналости, позволяващи равномерно и по размери да се полагат отоплителните контури. Матите са по-скъпи от плочите ЕППС и обикновено се закупуват, ако финансовите възможности го позволяват.

За разпределението на топлоносителя по контурите, регулирането и балансирането отговаря колекторът. Това е сложен възел, състоящ се от голям брой части, сред които:

• самите колектори с балансировъчни клапани и спирателни вентили;
• автоматични обезвъздушители;
• съединителни фитинги;
• дренажни кранове;
• скоби за фиксиране.

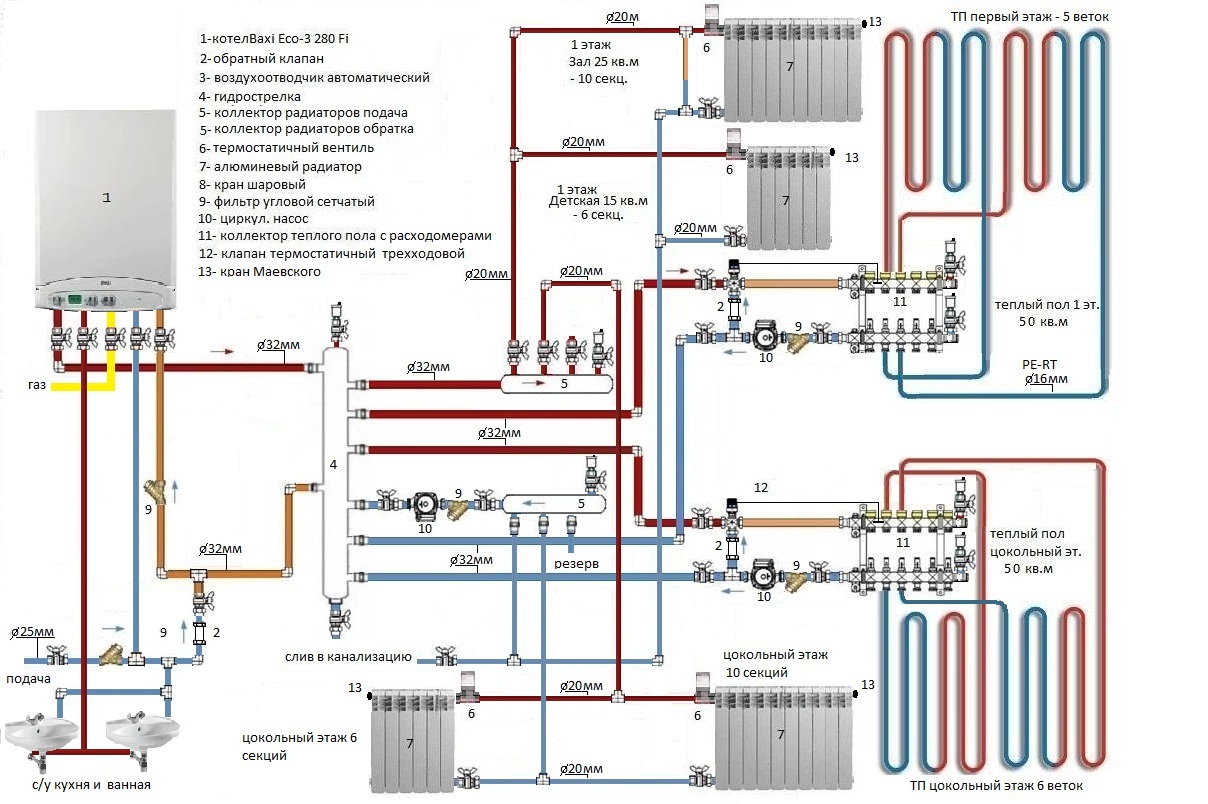

При липса на отделен щранг ще е необходим смесителен възел, състоящ се от байпас, помпа и термостатичен вентил.

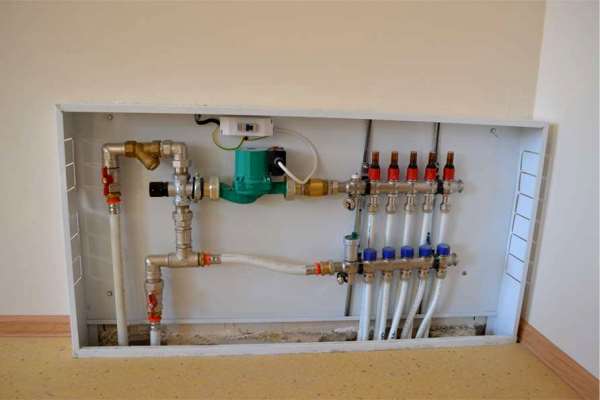

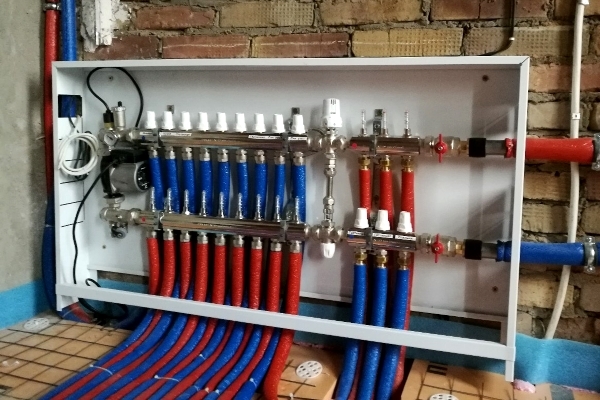

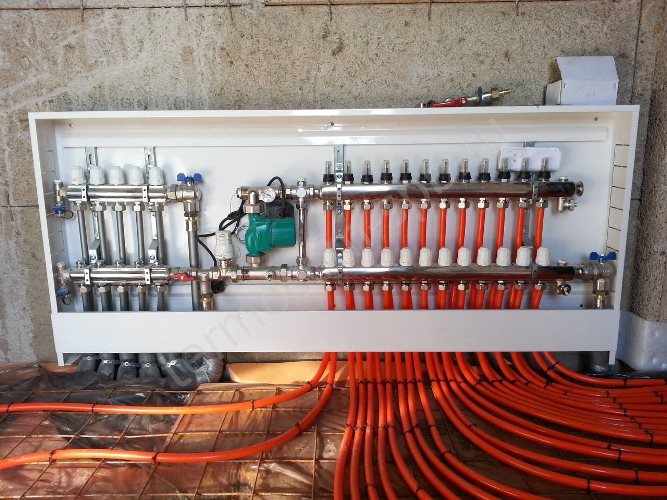

Колекторът и смесителният възел се разполагат в колекторен шкаф – метална кутия, монтирана на удобно за обслужване място, за предпочитане на еднакво разстояние от всички контури.

Няма определено място за монтаж на колекторния шкаф – това може да бъде коридор, гардеробна, антре, отделно малко помещение или специално предвидена ниша.

Стъпка #3 – монтаж на изолацията

Пропускаме всички видове груби работи – изграждане на ниша за колекторния шкаф или допълнителни проходи в строителните конструкции, преминаваме направо към монтажа на топлоизолационния слой. Преди това основата трябва да се почисти и изравни.

Ред на работа по полагане на плочите ЕППС:

• Отбелязваме нивото на готовия под и го обозначаваме с маркировки по стените.
• Запълваме неравностите с пясък.
• Поставяме плочите, съединявайки ги с жлебовете, като започваме от най-отдалечената стена, а за предпочитане – от ъгъла.
• Фугите на съседните плочи не трябва да съвпадат, затова ги поставяме с отместване.
• Ако е планиран монтаж на втори слой, плочите се поставят също без съвпадение по шевовете.
• Фиксираме плочите с чинийни дюбели, като използваме перфоратор или чук.
• Фугите и шевовете залепваме със строително тиксо, без да оставяме празнини.

Големите пролуки могат да се запълнят с малки остатъци от плочи, а отгоре да се запълнят с монтажна пяна.

След завършване на работите трябва да се получи равномерно, гладко покритие от топлоизолационен материал, без празнини и провисвания. Едно от условията за надеждност на слоя е стабилността.

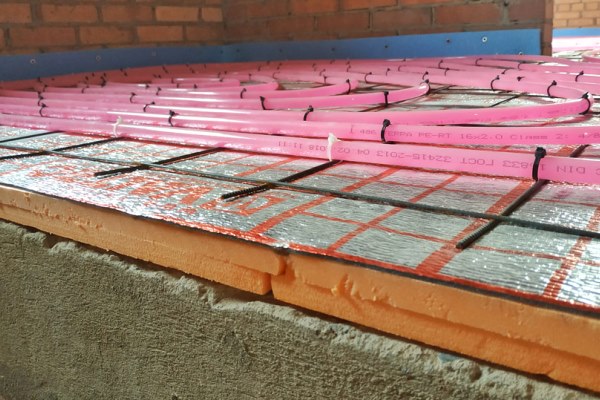

Ако подовото отопление е разположено над сутерен, мазе или върху земя, предварително покрийте основата с хидроизолационно фолио – полиетилен или мембрана 150-200 µm. Разточете ролките с припокриване около 100 mm, залепете всички шевове с тиксо.

Особеностите при полагане на различни видове изолация разгледахме подробно в следващата статия.

Стъпка #4 – фиксиране на водната тръба

Преди полагането на контурите трябва да се монтира колекторният шкаф, а след това да се започне работа от най-отдалечената точка. Транзитните тръби, които отиват от колектора до мястото на предназначение, маскираме в топлоизолационния слой и допълнително ги поставяме в калъфи от пенополиетилен – за да запазим топлината.

На същия етап по периметъра фиксираме с течни пирони демпферната лента.

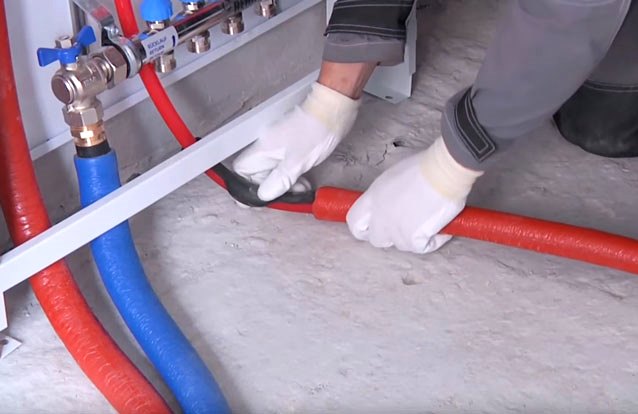

На местата, където тръбопроводът излиза навън, както и в точките на влизане в бетонната замазка, на всяка тръба се поставя защитна гофра или плътна изолация, която предотвратява деформация.

Ред на монтаж на контурите:

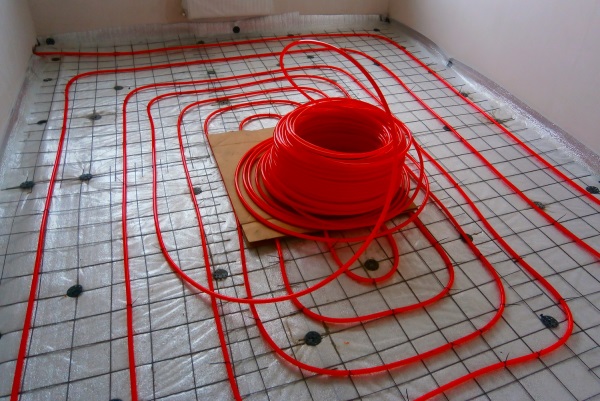

• Размотаваме от бухтата 12-15 m тръба, поставяме изолацията и колекторния фитинг.
• Свързваме изолирания край към колектора.
• Без усилия и напрежение полагаме тръбопровода по набелязаните контури, закрепваме през 35-40 cm със скоби (на завоите – през 10 cm).
• След като обходим контура, подвеждаме обратната тръба към подаващата, също на втория край поставяме гофра или топлоизолация, свързваме с помощта на фитинг към колектора.
• Записваме дължината на контура срещу съответния вход/изход на колектора.

Също така свързваме останалите контури на тръбопровода. Ако по време на полагането изскочат скоби, повтаряме фиксирането, но не на същото място, а на разстояние не по-малко от 5 см от него.

За да не се повреди изолацията или тръбите, за придвижване в работните зони използваме настилки от листове шперплат или парчета ПДЧ.

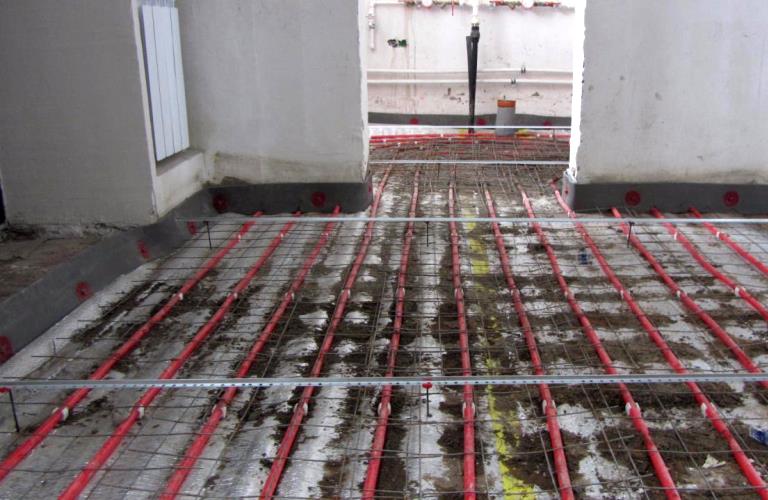

Стъпка #5 – полагане на армираща мрежа

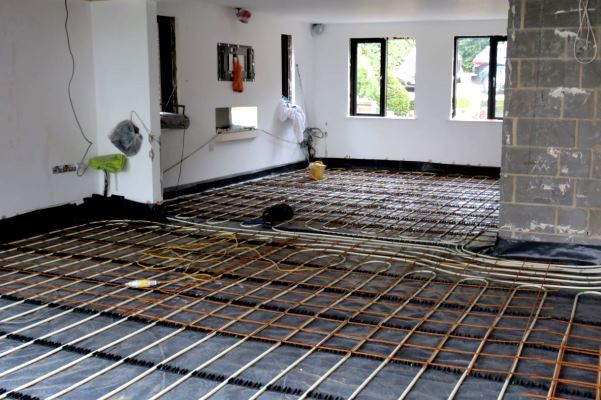

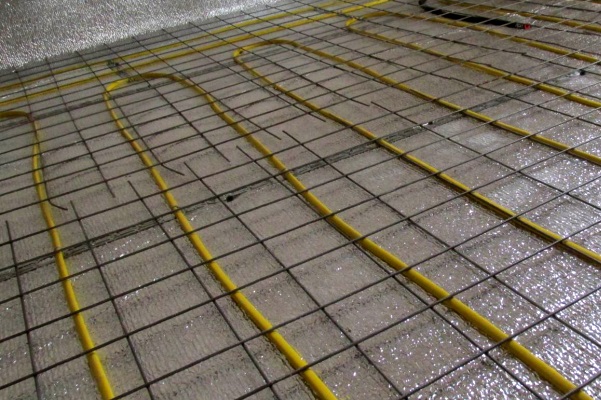

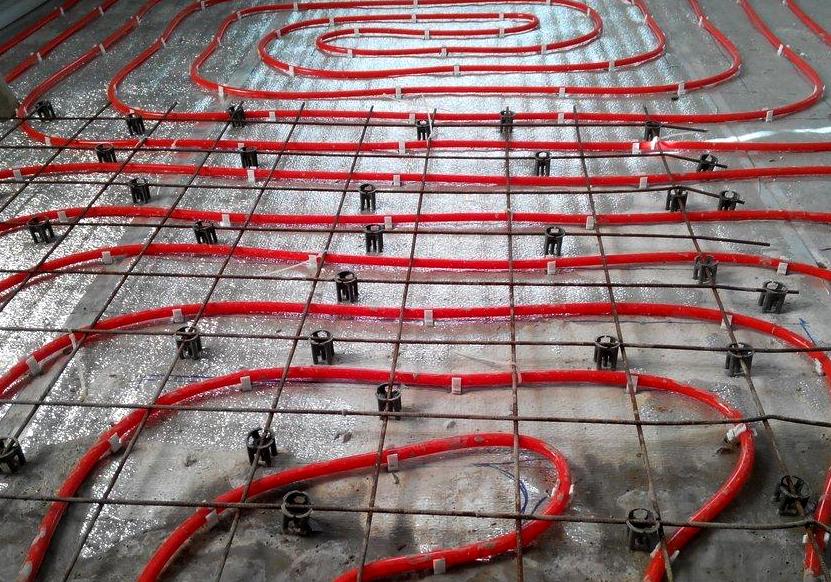

Мрежата от метален тел или пластмаса се полага не под тръбата, а над нея. Пластмасовата ролкова мрежа е по-евтина, по-лека и по-удобна за полагане.

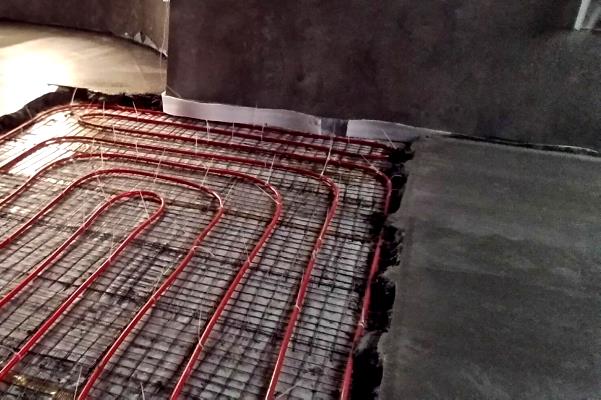

За армиране подхожда метална мрежа от гладка тънка тел с дебелина не повече от 3 мм и клетка 10*10 см. Арматурата не подхожда поради релефната повърхност, която може да повреди тръбата.

Парчетата мрежа се полагат с припокриване от 1-2 клетки, свързват се помежду си с пластмасови обтегачи-скоби или тел, а стърчащите краища се отстраняват.

Стъпка #6 – хидравлични изпитвания

Всичко е готово за изливането на замазката, но преди това е задължително да се провери работата на системата. Към захранващия колектор се свързва вода, а към изхода – маркуч, който отвежда водата в канализацията.

На линията, към един от изходите, се инсталира опресовачна помпа.

Целта на опресоването е да се запълнят всички контури с чиста вода, да се промие тръбопроводът, в който може да са се натрупали остатъци от смазка или отпадъци, и да се отстрани въздухът.

Ред на действията при запълване на контурите с вода:

• затваряме всички колекторни контури, освен проверявания;
• подаваме чиста вода от водопровода;
• следим за излизането на въздуха, докато не потече чиста вода без въздушни мехурчета;
• затваряме запълнения контур, преминаваме към следващия – и така за всички;
• прекратяваме подаването на вода, затягаме вентила.

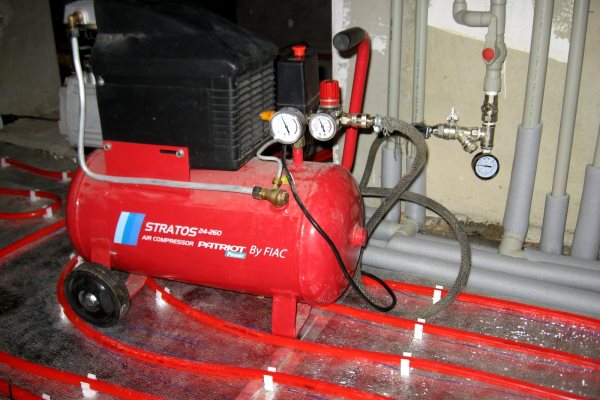

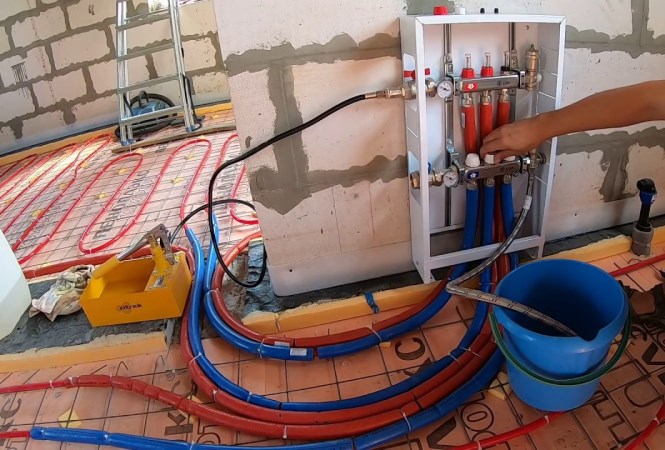

След това е необходимо да се извършат изпитвания с помощта на специална помпа – опресовачна. За процедурата препоръчваме да се привлече опитен майстор, запознат с процеса.

Същността на изпитванията: в системата се подава вода под налягане, по-високо от работното – около 6 атмосфери. След това се проверяват тръбите за течове, след което се намалява налягането и се повтаря поне 3 пъти. След това контурите се оставят под високо налягане за денонощие. Ако след 24 часа няма течове – системата е херметична и е монтирана без недостатъци.

Стъпка #7 – поставяне на маяци и изливане на замазката

Преди замазката тръбите трябва да се запълнят с вода и да се настрои работно налягане, средно 2 бара. След това инсталираме маяците.

Като маяци препоръчваме да се използва гипсокартонен профил 28*27. Височината на маяците е нивото на готовия под без отчитане на финишното покритие.

Разстоянието от крайния маяк до стената е 0,3 м, а между маяците – не повече от 1,5 м. Съответно дължината на изравнителното правило е 2 м.

След това приготвяме разтвора за замазката. Идеалният вариант е обикновена смес, но с добавяне на пластификатори. Работата е там, че освен механично натоварване, замазката постоянно ще изпитва и температурни разлики, затова трябва да е пластична и подвижна.

Препоръчваме да закупите специални пластификатори или фибра, които се продават в голям асортимент. По-добре е да избягвате алтернативни бабини рецепти под формата на добавяне на лепило PVA или течен сапун.

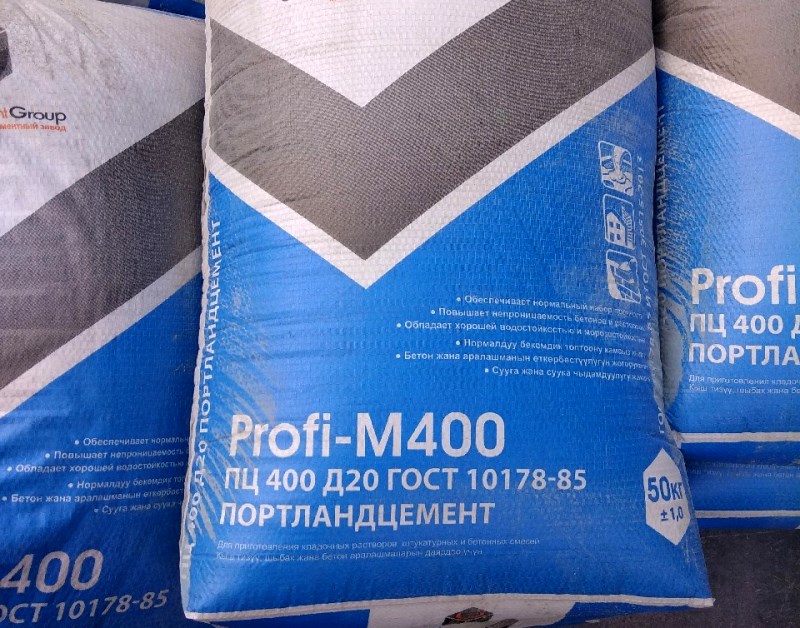

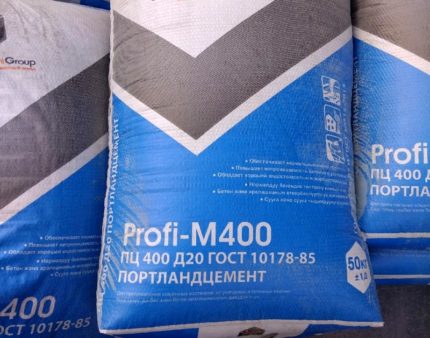

Основната част от разтвора заема портландцимент М400 и по-висок, с неизтекъл срок на годност. Трябва да се уверите, че е сух, чист и пресят.

На всеки 50-килограмов чувал се пада около една кофа вода. По-добре е да добавяте течността постепенно, защото пластификаторите променят състава.

Ред на изливане на замазката:

• Премахваме излишните предмети от пода, затваряме прозорците.
• Приготвяме качествен разтвор, по-добре със строителен миксер, отколкото с бормашина.
• Започваме полагането на замазката от най-отдалечената точка, на ивици, ориентирайки се по маяците.
• Корекцията и изравняването на повърхността извършваме след изливането на всяка ивица между маяците.
• След няколко дни, след изсъхване, почистваме неравностите, премахваме слоя цимент до маяците.
• Овлажняваме замазката, покриваме пода с полиетилен.

Още след денонощие премахваме маяците, маскираме образувалите се цепнатини, още веднъж пръскаме вода върху бетонното покритие. Препоръчително е да се извършва овлажняване в продължение на поне 10 дни.

Стъпка #8 – въвеждане в експлоатация

Зреенето на замазката отнема около месец и едва след това може да се пристъпи към балансиране, което е необходимо за изравняване на параметрите на топлоносителя в кръговете. Извършва се с помощта на разходомери на колектора.

Първо се задава нормално работно налягане (от 1 до 3 бара), след това се свалят показателите от разходомера на най-дългия кръг и се регулират по свалените параметри останалите бримки, последователно, в ред на намаляване на дължината.

След балансирането се извършва постепенно повишаване на температурата в системата, като се започне от 25 °C и се стигне до 40-45 °C, като се добавя по 5 градуса дневно.

В началото се препоръчва внимателно да се наблюдава „поведението“ на топлия под, да се следи за промяната на топлинния режим и, ако е необходимо, да се повтори регулирането.

Изводи и полезно видео по темата

Как изглежда процесът и резултатът от монтажа на топъл под + преглед на колекторния възел:

Какви грешки трябва да се избягват:

Повече за размерите на кръговете и нюансите при полагане на тръбите:

Съвети, основани на личен опит:

Според статистиката, отоплителните системи с правилно инсталиран топъл под позволяват значително да се спестяват енергийни носители. Благодарение на ясните инструкции на производителите на компоненти и подробните описания на процеса на монтаж, можете да опитате да инсталирате системата сами. Но ако имате съмнения в собствените си сили, препоръчваме да се обърнете към майстори, специализирани в монтажа на топли подове.
